Kia obd-2 compatibility list
| Kia Model | Engine | Year (starting from) |
| Carens | 1.7 Gasoline (81 HP) | 2001 |
| Carens | 2 Diesel (115 HP) | 2007 |
| Carens | 1.6 16v Gasoline (117 HP) | 2003 |
| Carens | 1.7 Diesel (136 HP) | 2007 |
| Carens | 2.0 CRDI Diesel (140 HP) | 2006 |
| Carens | 2.0 CRDI Diesel (140 HP) | 2007 |
| Carnival | 3.0 CRDI Diesel (188 HP) | 2006 |
| Ceed | 1.6 CVVT Gasoline (135 HP) | 2021 |
| Ceed | 1.6 CRDI Diesel (136 HP) | 2021 |
| Ceed | 2.0 CRDI Diesel (140 HP) | 2009 |
| Cerato | 1.5 Diesel (102 HP) | 2005 |
| Cerato | 1.6 Gasoline (121 HP) | 2007 |
| Cerato | 1.6 Gasoline (128 HP) | 2021 |
| Cerato | 2 Gasoline (154 HP) | 2021 |
| Forte | 2 Gasoline (120 HP) | 2021 |
| Koup | 2.0 GDI Gasoline (175 HP) | 2021 |
| Magentis | 2.0 CRDI Diesel (140 HP) | 2007 |
| Magentis | 2.5 V6 Gasoline (169 HP) | 2002 |
| Picanto | 1 Gasoline (61 HP) | 2007 |
| Picanto | 1.1 Gasoline (65 HP) | 2007 |
| Picanto | 1 Gasoline (69 HP) | 2021 |
| Picanto | 1.2 Gasoline (84 HP) | 2021 |
| Picanto | 1.4 Gasoline (90 HP) | 2021 |
| Rio | 1.3 Gasoline (83 HP) | 2004 |
| Rio | 1.4 Gasoline (90 HP) | 2021 |
| Rio | 1.4 CRDi Diesel (90 HP) | 2021 |
| Rio | 1.5 Gasoline (98 HP) | 2002 |
| Rio | 1.4 Gasoline (100 HP) | 2007 |
| Rio | 1.6 cvvt Gasoline (106 HP) | 2008 |
| Sedona | 3.4 Gasoline (165 HP) | 2004 |
| Sedona | 3.8 Gasoline (235 HP) | 2006 |
| Sorento | 2.5 td Diesel (140 HP) | 2003 |
| Sorento | 2.7 Gasoline (158 HP) | 2021 |
| Sorento | 2.5 crdi Diesel (170 HP) | 2008 |
| Sorento | 2.4 gdi Gasoline (190 HP) | 2021 |
| Sorento | 3.5 V6 Gasoline (194 HP) | 2003 |
| Soul | 1.6 CRDI Diesel (128 HP) | 2021 |
| Soul | 1.6 GDI Gasoline (135 HP) | 2021 |
| Spectra | 1.8 Gasoline (100 HP) | 2002 |
| Sportage | 2.0 CRDI Diesel (112 HP) | 2004 |
| Sportage | 2 Gasoline (125 HP) | 2000 |
| Sportage | 1.6 GDI Gasoline (135 HP) | 2021 |
| Sportage | 2 Diesel (140 HP) | 2005 |
| Sportage | 2.0 CRDi Diesel (140 HP) | 2007 |
| Sportage | 2.0 CRD Diesel (184 HP) | 2021 |
| Sportage 3 | 1.7 CRDI Diesel (115 HP) | 2021 |
| Sportage 3 | 2.0 CRDI Diesel (136 HP) | 2021 |
| Sportage 3 | 2.4 Gasoline (175 HP) | 2021 |
| Stinger | 3.3 Gasoline (370 HP) | 2021 |
| Venga | 1.4 CVVT Gasoline (95 HP) | 2021 |
| Venga | 1.6 crdi Diesel (115 HP) | 2021 |
All Gasoline vehicle since 2001 and Diesel vehicle since 2004 are OBD-2 compatible.
ISO 9141 protocol mostly used, except Kia Optima, Kia Sorento (KWP 2000)
ISO 9141 protocol mostly used, except Kia Optima, Kia Sorento (KWP 2000)
Obd2 connector location – kia rio (2000 – 2005)
Полученная информация используется затем процессором при управлении функционированием системы рециркуляции отработавших газов. Датчик давления в топливном баке Датчик является составным элементом системы улавливания топливных испарений EVAP и служит для отслеживания давления паров бензина в баке.
Датчик-выключатель давления системы гидроусиления руля PSP На основании поступающей от датчика-выключателя PSP информации ECM обеспечивает повышение оборотов холостого хода за счет срабатывания датчика системы стабилизации оборотов холостого хода IAC с целью компенсации возрастающих нагрузок на двигатель, связанных с функционированием рулевого гидроусилителя при совершении маневров.
Трансмиссионные датчики В дополнение к данным, поступающим от VSS, ECM получает также информацию от датчиков помещенных внутрь коробки где находится диагностический разъем киа рио, либо подсоединенных к. К числу таких датчиков относятся: При включении зажигания активация реле обеспечивает подъем давления в системе питания.
Более подробная информация по главному реле приведена в Главе Системы питания и выпуска. Инжектор ы топлива Где находится диагностический разъем киа рио обеспечивает индивидуальное включение каждого из инжекторов в соответствии с установленным порядком зажигания.
Адаптеры для самостоятельной диагностики и автонаклейки -10%

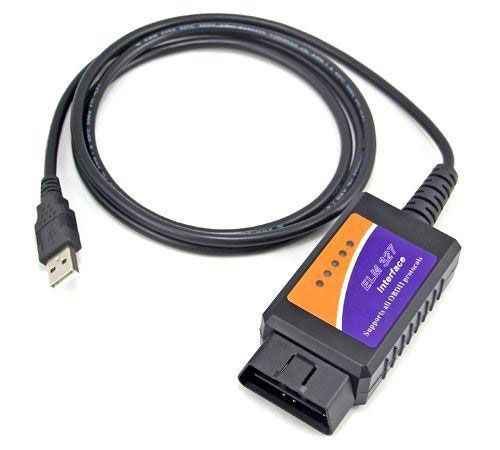

Сканер ELM327 – это современное устройство для сканирования и проверки автомобилей при помощи компьютера. Кроме того, для диагностирования можно использовать смартфоны, планшеты и другие приспособления. В силу того, что данный адаптер использует все протоколы семейства ODB2, он может быть совмещен практически со всеми автомобилями.
Версия ELM 327 v1.5 BT может подключаться к компьютеру или другому устройству при помощи Wi-Fi или Bluetooth. Это значит, что в работе можно не использовать проводное подключение, а присоединить адаптер к диагностической колодке OBD-II машины. Еще один несомненный плюс – возможность применения бесплатного программного обеспечения для Android и PC.
Адаптеры для сканирования OBD-2 являются продуктом, произведенным на основе микроконтроллера ELM 327 v1.5. Они имеют высокую степень надежности и качества. Программное обеспечение адаптера ELM 327 имеет огромный функционал, поддержку мультиязычности и новейшую конфигурацию.
Преимуществом OBDII-сканеров ELM327 является также максимальная скорость соединения с пультом управления автомобиля (ЭБУ, ECU). Этот адаптер очень надежен в работе, он может справиться практически с любой с любой поставленной задачей. Теперь и вы можете стать обладателем этого девайса и оценить все его прелести.
Особенности сканера ELM32:— возможность чтения и инициализации кодов неполадок; — возможность устранения ошибок из памяти блока управления авто для отключения лампочки Check Engine; — возможность чтения характеристик работы ДВС в режиме онлайн.
Используя особенные бесплатные программы Elm327 на русском можно производить контроль таких показателей работы автомобиля:• обороты и расчетная нагрузка на двигатель; • текущая и максимальная за поездку мощность двигателя; • напряжение бортовой оси; • крутящий момент; • температура воздуха и охлаждающей жидкости; • скорость движения авто; • время разгона от 0 до 100 км/ч и время торможения от110 до 0 км/ч; • соотношение О2/топливо;
• выхлоп CO2; • остаток топлива и топливная корректировка; • моментальный, кратковременный и долговременный расход топлива; • массовый расход воздуха(MAF); • показатели лямбда-зондов; • давление во впускном коллекторе; • изменения давления в топливной рампе и др.
Поддерживаемые протоколы OBD-II• SAE J1850 PWM • SAE J1850 VPW • ISO 15765 CAN • ISO 14230 KWP2000 • ISO 9141-2
Сканер ELM327, благодаря поддержке протоколов OBD-II, может работать с такими автомобилями:• Авто для американского рынка с бензиновыми двигателями, выпущены с 1996 г; • Авто для европейского рынка с бензиновыми двигателями, выпущены с 2001 г; • Авто с дизельными двигателями, выпущены с 2004 г. Проверить свой автомобиль на совместимость
Внимание акция!
При покупке автосканера, вы получаете адаптер USB Bluetooth! Теперь вы сможете проводить диагностирование вашего автомобиля при помощи компьютера, планшета и телефона.
Фирменный гарантийный талон и обслуживания на протяжении 5 лет!
Если вы приобретаете адаптер ELM327 в качестве подарка, то можно совершенно не заморачиваться по поводу подарочной обертки — оригинальный дизайн упаковки поможет вам.
Как выбрать адаптер ELM327Чтобы правильно подобрать сканер ELM327, вам нужно определиться, с каким именно устройством он будет работать –компьютер, планшет, телефон под управлением Android, iPhone, iPаd или iPоd. 1. При использовании ПК или ноутбука можно воспользоваться ELM327, ELM327 Wi-Fi или ELM327 Bluetooth.
2. Если вы решили пользоваться смартфоном с операционной системой Simbian или Android, вы можете приобрести ELM327 Wi-Fi или ELM327 Bluetooth. Скрины программы ELM327для Android:
3. В том случае, если у вас имеется мобильное устройство с системой iOS (iPhone, iPаd, iPоd), вы сможете воспользоваться только ELM327 Wi-Fi. Скрины программы elm 327 для iOS:
Все устройства данного типа имеют одинаковые параметры по функциональности. Их различие состоит в методе передачи данных и в габаритах. На сегодня мы имеем такое разделение по габаритам:
1.Classic – будет возвышаться над разъемом на 7 см;
Что необходимо учитывать, выбирая адаптер:Все зависит от того, где находиться диагностический разъем OBD2. Если он размещен под рулевой колонкой, вам подойдет адаптер ELM327 Micro либо адаптер ELM327 Mini. Лучше отказаться от выбора ELM327 Classic, так как он может быть поврежден при использовании – его можно просто задеть ногой, так как он будет сильно «выглядывать».
В том случае, если разъем расположен на видном месте на приборной панели, вы село можете использовать самый маленький ELM327 Micro. Ну, а если разъем находиться в таком месте, где адаптер любого типа не поместится и будет торчать, то тогда неважно, какой из них приобрести.
Тут нужно выбирать по типу передачи данных (USB, Bluetooth, Wi-Fi — см. выше). Также стоит учитывать, как часто вы будете пользоваться адаптером. Если вы будете использовать его постоянно, то для вас подойдет адаптер ELM327 Mini. Он имеет кнопку включения/выключения. Так вы сможете включать его тогда, когда вам это необходимо, и не вынимать его из разъема. Удачных вам покупок!
Если вы хотите заниматься самостоятельным диагностированием автомобилей и у вас возникли вопросы по адаптерам, вы можете задать их здесь в теме или по ссылке .
Виды неисправностей. серьезные и оперативные
Инженеры корейского автомобиля разделили ошибки системы управления (ЭБУ) на несколько категорий. Как прочитать ошибки на Киа Рио и определить степень их серьезности? Они бывают:
Оперативные. Появляется единожды за цикл от включения до выключения двигателя, она единожды диагностируется, но не подтверждается. Основанием для индикации становится плохой контакт, тряска или иные мгновенно устраняемые проблемы.
Значок Check Engine.
Ожидаемые. Они записываются в память ЭБУ и подтверждаются при прохождении очередного ТО, но на управление машиной не влияют, и на дисплее запись об их возникновении не появляется.
Подтверждаемая. Выявляется она за цикл 3-6 раз. На непосредственное управление не влияет. Неоднократное появление уведомления о ней нацелено на то, чтобы водитель на техосмотре проверил данный параметр.
Частая. Возникает не менее 6 раз за цикл. Надпись «Check Engine» или мигает периодически или уже не исчезает с панели управления. Такие ошибки и приводят к блокировке и требуют обнуления памяти.
Ошибка перестает интересовать ЭБУ, если ее повторения не было более 40 циклов, в памяти они сохраняются, но на работу компьютера не влияют.
Возможные неисправности в пути, причины
Во время движения водитель может обратить внимание на косвенные признаки, свидетельствующие о неисправности автомобиля.
Руководство по ремонту Киа Рио 3 приводит список распространенных неисправностей и способов их решения:
- Стук с одной из сторон автомобиля во время поворота. Свидетельствует о неисправности наружного шарнира на приводе.
- Вибрация, отдающая в руль, проявляющаяся во время ускорения или торможения. Указывает на поломку внутреннего шарнира на приводе.
- Индикатор аккумуляторной батареи. Говорит о низком заряде, может свидетельствовать о повреждении генератора.
- Указатель поворота мигает в два раза чаще. Нужно проверить лампу в блоке задних фонарей, она могла перегореть.
- Переключатель поворота не возвращается в исходное положение при выравнивании руля. Указывает на поломку подрулевого рычага.
- Щетки стеклоочистителя не двигаются синхронно. Ослабла гайка крепления «дворника».
Обслуживание и эксплуатация Kia Rio 3 – это понятно и интересно, справиться с этим сможет даже начинающий водитель.
Дизайн
Во внешнем облике кроссовера хорошо просматриваются узнаваемые черты новых моделей южнокорейского производителя. В первую очередь это касается оригинальной решетки радиатора и расположенного над ней логотипа бренда. Автомобиль демонстрирует быструю выразительность и хорошие динамические характеристики, выраженные в рельефности, наклоне ветрового стекла и обращенных вверх боковых окнах. Элегантный вид завершают пластиковые элементы обвеса классического кроссовера.
Салон машины выглядит комфортно и отличается качеством материалов отделки и высоким уровнем сборки. Спортивное рулевое колесо очень функционально и в сочетании с элементами управления на консоли и передней панели обеспечивает легкий доступ к основным функциям кроссовера.
Передние сиденья имеют широкий диапазон регулировок и хорошо выраженную боковую поддержку. Высокое сиденье обеспечивает достаточный уровень обзора изнутри автомобиля. Благодаря минимальному свесу трансмиссионного тоннеля трое взрослых пассажиров с комфортом разместятся на заднем ряду.
Удобное расположение багажного отделения и его объем позволяют перевозить ручную кладь и небольшие грузы, при необходимости его габариты могут быть увеличены за счет сложенных сидений в заднем ряду.
Как сбросить ошибку на киа рио?
Если нет возможности отогнать авто в сервис, то на помощь водителю придет сканер, позволяющий обнулить ошибки. Существуют разные модели: какие-то работают автономно, если имеют экран, какие-то подключаются к смартфонам через блютуз.
Стоимость простых моделей невысока, от 2000 рублей, и она окупается, особенно в случае выявления серьезных неисправностей. Если сканера для снятия чека под рукой нет, многие автовладельцы идут по пути отключения аккумулятора примерно на сутки. В этом случае последние неисправности стираются из памяти бортового компьютера и таким образом не угрожают блокировкой.
Есть и еще один способ обнуления чека. Для его реализации потребуется канцелярская скрепка и доступ на сайт производителя, на страницу с кодами ошибок.
- заглушить машину;
- найти диагностический разъем, расположенный справа от блока предохранителей;
- замкнуть 4 и 9 контакты разъема OBD-II;
- вновь включить зажигание;
- посчитать длинные и короткие включения лампочек для выявления кода ошибки. Длинные обозначают десятки, короткие – единицы. Записать получившееся двузначное число;
- найти ошибку на сайте, выяснить, к какой системе транспортного средства она относится;
- неисправности системы ABS сбрасывается несколькими нажатиями на педаль тормоза в течении 4 секунд до исчезновения индикатора кода ошибки.
Этот способ лучше не использовать, так как электроника автомобиля не всегда реагирует на алгоритм, да и ошибка при этом все равно сохранится. Если есть сомнения – лучше обратится на сервис и восстановить работоспособность систем автомобиля в полной мере.
Зная, как обнулить компьютер на автомобиле Киа Рио, можно сбросить коды ошибок, но сами они устранены не будут и могут возникнуть вновь. Лучше приобрести сканер и выявить все неисправности, чтобы впоследствии устранить их.
https://www.youtube.com/watch?v=NLq-0rVabbU
Процесс работы со сканером можно внимательно рассмотреть на видео, где механики обратят внимание автовладельца на тонкости процесса сброса. Необходимо помнить, что обнуление показаний бортового компьютера не устраняет причину ошибок, их необходимо устранять дополнительно.
Киа Рио 3. ELM327 bluetooth v.1.5 автосканер ELM327 obd2 для диагностики автомобиля
Киа спортейдж 2021: интерьер
Немного изменился интерьер нового кроссовера. Среди основных отличий — доработанный руль, у которого теперь вырезано днище. Другими отличительными деталями были модифицированная приборная панель и модифицированный автоматический селектор. Кроме того, мультимедийная система, 9-дюймовый экран которой расположен на центральной консоли, получила новую прошивку. Монитор может отображать изображение с камеры кругового обзора или данные с навигационного спутника.
Новый интерьер может похвастаться множеством привлекательных деталей и аксессуаров, создающих ощущение комфорта и уюта. Сиденья имеют четко очерченный профиль и ярко выраженную боковую поддержку, что помогает удерживать водителя в крутых поворотах. Педали имеют металлическую отделку, которая отлично контрастирует с серебристыми профилями дефлектора или хромированными дверными ручками.
Галерея довольно просторная, что приятно для автомобиля такого класса. Здесь могут разместиться двое взрослых с максимальным комфортом. Даже с учетом того, что впереди высокий водитель. А в богатых комплектациях есть дополнительные сиденья с подогревом во втором ряду, что может сделать поездку еще более приятной.
Киа спортейдж 4 рестайлинг 2021: отличия
Основным отличием автомобилей 2021 модельного года стало обновление оптики ГБЦ. Кроссовер получил несколько более вытянутые фары, а блок из 4 противотуманных фар теперь расположен в переднем бампере. Однако узнаваемый вид модели сохранился, оставив мощный короткий капот с двумя «складками», а также замысловатую решетку радиатора.
Из других изменений — боковые пороги автомобиля, которые отличаются от экземпляров 2021 года. Новые детали стали более структурированными. Кроме того, немного изменилась форма боковых зеркал. Узкие задние стоп-сигналы соединены хромированной вставкой через дверь багажника и аккуратным спойлером на крыше. А из-под короткого заднего бампера выступают две выхлопные трубы.
Коды ошибок
Теперь расшифруем коды ошибок ЭБУ Kia Rio, которые могут выскочить при подключении бортового компьютера автомобиля к ноутбуку или планшетному ПК:
Диагностические коды неисправностей (1,6 л I4)
С системой бортовой диагностики (OBD)
| Код | Неисправность |
| P0105 | Повреждение электрической цепи датчика измерителя расхода воздуха |
| P0112 | Низкий уровень сигнала датчика температуры воздуха |
| P0113 | Высокий уровень сигнала датчика температуры воздуха |
| P0116 | Повреждение электрической цепи датчика температуры охлаждающей жидкости |
| P0117 | Низкий уровень сигнала датчика температуры охлаждающей жидкости |
| P0118 | Высокий уровень сигнала датчика температуры охлаждающей жидкости |
| P0121 | Повреждение электрической цепи датчика положения дроссельной заслонки |
| P0122 | Низкий уровень сигнала датчика положения дроссельной заслонки |
| P0123 | Высокий уровень сигнала датчика положения дроссельной заслонки |
| P0130 | Повреждение электрической цепи датчика кислорода |
| P0131 | Низкий уровень сигнала датчика кислорода |
| P0132 | Высокий уровень сигнала датчика кислорода |
| P0133 | Замедленная реакция датчика кислорода |
| P0134 | Низкая эффективность работы датчика кислорода |
| P0135 | Повреждение электрической цепи обогреваемого датчика кислорода |
| P0136 | Повреждение электрической цепи нижнего датчика кислорода |
| P0137 | Низкий уровень сигнала нижнего датчика кислорода |
| P0138 | Высокий уровень сигнала нижнего датчика кислорода |
| P0141 | Повреждение электрической цепи обогреваемого датчика кислорода |
| P0201 | Повреждение электрической цепи топливной форсунки цилиндра 1 |
| P0202 | Повреждение электрической цепи топливной форсунки цилиндра 2 |
| P0203 | Повреждение электрической цепи топливной форсунки цилиндра 3 |
| P0204 | Повреждение электрической цепи топливной форсунки цилиндра 4 |
| P0230 | Повреждение электрической цепи топливной системы |
| P0300 | Случайные пропуски зажигания |
| P0301 | Пропуски зажигания в 1—м цилиндре |
| P0302 | Пропуски зажигания во 2—м цилиндре |
| P0303 | Пропуски зажигания в 3—м цилиндре |
| P0304 | Пропуски зажигания в 4—м цилиндре |
| P0326 | Повреждение электрической цепи датчика детонации |
| P0335 | Повреждение электрической цепи датчика угла поворота коленчатого вала |
| P0336 | Случайные сбои в работе датчика угла поворота коленчатого вала |
| P0342 | Низкий уровень сигнала датчика положения распределительного вала |
| P0343 | Высокий уровень сигнала датчика положения распределительного вала |
| P0422 | Низкая эффективность работы каталитического нейтрализатора |
| P0444 | Обрыв электрической цепи клапана очистки канистры с активированным углем |
| P0445 | Закорачивание электрической цепи клапана очистки канистры с активированным углем |
| P0501 | Повреждение электрической цепи датчика скорости автомобиля |
| P0506 | Пониженная частота вращения коленчатого вала на холостом ходу |
| P0507 | Повышенная частота вращения коленчатого вала на холостом ходу |
| P0562 | Пониженное напряжение в бортовой сети автомобиля |
| P0563 | Повышенное напряжение в бортовой сети автомобиля |
| P0606 | Внутренние повреждения блока ЕСМ |
| P1123 | Обогащенная топливная смесь |
| P1124 | Обедненная топливная смесь |
| P1127 | Длительное переобогащение топливной смеси |
| P1128 | Длительное переобеднение топливной смеси |
| P1510 | Постоянно открыт клапан системы холостого хода из—за закорачивания электрической цепи питания катушки клапана |
| P1513 | Постоянно открыт клапан системы холостого хода из—за обрыва электрической цепи питания катушки клапана |
| P1552 | Постоянно закрыт клапан системы холостого хода из—за закорачивания электрической цепи питания катушки клапана |
| P1553 | Постоянно закрыт клапан системы холостого хода из—за обрыва электрической цепи питания катушки клапана |
| P1529 | Повреждение блока управления коробкой передач |
| P1586 | Не соответствующий сигнал, получаемый от коробки передач |
| P1605 | Повреждение электрической цепи датчика ускорения |
| P1606 | Не соответствующий сигнал, получаемый от датчика ускорения |
| P1611 | Низкий уровень входного сигнала контрольной лампы MIL |
| P1613 | Высокий уровень входного сигнала контрольной лампы MIL |
| P1610 | Повреждение иммобилайзера SMATRA |
| P1800 | Повреждение антенны иммобилайзера |
| P1801 | Повреждение импульсного приемопередатчика иммобилайзера |
| P1803 | Погрешность сигнала ЕСМ |
Без системы бортовой диагностики (OBD)
| Код | Неисправность |
| P0105 | Повреждение электрической цепи датчика измерителя расхода воздуха |
| P0112 | Низкий уровень сигнала датчика температуры воздуха |
| P0113 | Высокий уровень сигнала датчика температуры воздуха |
| P0116 | Повреждение электрической цепи датчика температуры охлаждающей жидкости |
| P0117 | Низкий уровень сигнала датчика температуры охлаждающей жидкости |
| P0118 | Высокий уровень сигнала датчика температуры охлаждающей жидкости |
| P0121 | Повреждение электрической цепи датчика положения дроссельной заслонки |
| P0122 | Низкий уровень сигнала датчика положения дроссельной заслонки |
| P0123 | Высокий уровень сигнала датчика положения дроссельной заслонки |
| P0130 | Повреждение электрической цепи датчика кислорода |
| P0131 | Низкий уровень сигнала датчика кислорода |
| P0132 | Высокий уровень сигнала датчика кислорода |
| P0133 | Замедленная реакция датчика кислорода |
| P0134 | Низкая эффективность работы датчика кислорода |
| P0135 | Повреждение электрической цепи обогреваемого датчика кислорода |
| P0230 | Повреждение электрической цепи топливной системы |
| P0201 | Повреждение электрической цепи топливной форсунки цилиндра 1 |
| P0202 | Повреждение электрической цепи топливной форсунки цилиндра 2 |
| P0203 | Повреждение электрической цепи топливной форсунки цилиндра 3 |
| P0204 | Повреждение электрической цепи топливной форсунки цилиндра 4 |
| P0326 | Повреждение электрической цепи датчика детонации |
| P0335 | Повреждение электрической цепи датчика угла поворота коленчатого вала |
| P0336 | Случайные сбои в работе датчика угла поворота коленчатого вала |
| P0342 | Низкий уровень сигнала датчика положения распределительного вала |
| P0343 | Высокий уровень сигнала датчика положения распределительного вала |
| P0501 | Повреждение электрической цепи датчика скорости автомобиля |
| P0506 | Пониженная частота вращения коленчатого вала на холостом ходу |
| P0507 | Повышенная частота вращения коленчатого вала на холостом ходу |
| P0562 | Пониженное напряжение в бортовой сети автомобиля |
| P0563 | Повышенное напряжение в бортовой сети автомобиля |
| P0606 | Внутренние повреждения блока ЕСМ |
| P1123 | Обогащенная топливная смесь |
| P1124 | Обедненная топливная смесь |
| P1127 | Длительное переобогащение топливной смеси |
| P1128 | Длительное переобеднение топливной смеси |
| P1510 | Постоянно открыт клапан системы холостого хода из—за закорачивания электрической цепи питания катушки клапана |
| P1513 | Постоянно открыт клапан системы холостого хода из—за обрыва электрической цепи питания катушки клапана |
| P1552 | Постоянно закрыт клапан системы холостого хода из—за закорачивания электрической цепи питания катушки клапана |
| P1553 | Постоянно закрыт клапан системы холостого хода из—за обрыва электрической цепи питания катушки клапана |
| P1586 | Не соответствующий сигнал, получаемый от коробки передач |
| P1610 | Повреждение иммобилайзера SMATRA |
| P1800 | Повреждение антенны иммобилайзера |
| P1801 | Повреждение импульсного приемопередатчика иммобилайзера |
| P1803 | Погрешность сигнала ЕСМ |
| P1805 | Повреждение EEPROM |
| P1765 | Повреждение цепи уменьшения крутящего момента |
Диагностические коды неисправностей (1,8/ 2,0 л I4)
С системой бортовой диагностики (OBD)
| Код | Неисправность |
| P0010 | Цепь активатора положения распределительного вала (группа 1) |
| P0030 | Повреждение цепи обогревателя датчика кислорода (группа 1, датчик 1) |
| P0036 | Повреждение цепи обогревателя датчика кислорода (группа 1, датчик 2) |
| P0075 | Повреждение цепи соленоида управления впускным клапаном (группа 1) |
| P0076 | Низкий сигнал в цепи соленоида управления впускным клапаном (группа 1) |
| P0077 | Высокий сигнал в цепи соленоида управления впускным клапаном (группа 1) |
| P0105 | Повреждение электрической цепи датчика абсолютного давления воздуха |
| P0106 | Нарушение характеристики датчика абсолютного давления воздуха |
| P0110 | Неисправна электрическая цепь датчика температуры воздуха |
| P0115 | Повреждение электрической цепи датчика температуры охлаждающей жидкости |
| P0116 | Нарушение амплитуды/ характеристики датчика температуры охлаждающей жидкости |
| P0120 | Повреждение электрической цепи датчика положения дроссельной заслонки |
| P0121 | Нарушение амплитуды/ характеристики датчика положения дроссельной заслонки |
| P0125 | Низкая температура охлаждающей жидкости |
| P0130 | Повреждение электрической цепи датчика кислорода (группа 1, датчик 2) |
| P0132 | Высокий уровень сигнала датчика кислорода (группа 1, датчик 2) |
| P0133 | Замедленная реакция датчика кислорода (группа 1, датчик 1) |
| P0139 | Замедленная реакция датчика кислорода (группа 1, датчик 2) |
| P0134 | Низкая эффективность работы датчика кислорода (группа 1, датчик 1) |
| P0135 | Повреждение электрической цепи обогреваемого датчика кислорода (группа 1, датчик 1) |
| P0136 | Повреждение электрической цепи нижнего датчика кислорода (группа 1, датчик 2) |
| P0140 | Низкая эффективность работы датчика кислорода (группа 1, датчик 2) |
| P0141 | Повреждение электрической цепи обогреваемого датчика кислорода (группа 1, датчик 2) |
| P0170 | Повреждение топливной системы (группа 1) |
| P0196 | Нарушение амплитуды/ характеристики датчика температуры моторного масла |
| P0197 | Низкий сигнал датчика температуры моторного масла |
| P0198 | Высокий сигнал датчика температуры моторного масла |
| P0201 | Повреждение электрической цепи топливной форсунки цилиндра 1 |
| P0202 | Повреждение электрической цепи топливной форсунки цилиндра 2 |
| P0203 | Повреждение электрической цепи топливной форсунки цилиндра 3 |
| P0204 | Повреждение электрической цепи топливной форсунки цилиндра 4 |
| P0230 | Повреждение электрической цепи топливной системы |
| P0300 | Случайные пропуски зажигания |
| P0301 | Пропуски зажигания в 1—м цилиндре |
| P0302 | Пропуски зажигания во 2—м цилиндре |
Коды, приведенные в скобках (), применимы только к автомобилям, оборудованным иммобилайзером.
Без системы бортовой диагностики (OBD)
| Код | Неисправность |
| P0010 | Цепь активатора положения распределительного вала (группа 1) |
| P0075 | Повреждение цепи соленоида управления впускным клапаном (группа 1) |
| P0105 | Повреждение электрической цепи датчика абсолютного давления воздуха |
| P0110 | Неисправна электрическая цепь датчика температуры воздуха |
| P0115 | Повреждение электрической цепи датчика температуры охлаждающей жидкости |
| P0116 | Нарушение амплитуды/ характеристики датчика температуры охлаждающей жидкости |
| P0120 | Повреждение электрической цепи датчика положения дроссельной заслонки |
| P0130 | Повреждение электрической цепи датчика кислорода (группа 1, датчик 2) |
| P0132 | Высокий уровень сигнала датчика кислорода (группа 1, датчик 2) |
| P0134 | Низкая эффективность работы датчика кислорода (группа 1, датчик 1) |
| P0135 | Повреждение электрической цепи обогреваемого датчика кислорода (группа 1, датчик 1) |
| P0196 | Нарушение амплитуды/ характеристики датчика температуры моторного масла |
| P0197 | Низкий сигнал датчика температуры моторного масла |
| P0198 | Высокий сигнал датчика температуры моторного масла |
| P0201 | Повреждение электрической цепи топливной форсунки цилиндра 1 |
| P0202 | Повреждение электрической цепи топливной форсунки цилиндра 2 |
| P0203 | Повреждение электрической цепи топливной форсунки цилиндра 3 |
| P0204 | Повреждение электрической цепи топливной форсунки цилиндра 4 |
| P0230 | Повреждение электрической цепи топливной системы |
| P0325 | Повреждение электрической цепи датчика детонации 1 |
| P0335 | Повреждение электрической цепи датчика угла поворота коленчатого вала |
| P0340 | Повреждение электрической цепи датчика положения распределительного вала (CMP) |
| P0443 | Повреждение электрической цепи регулирующего клапана системы улавливания паров топлива |
| P0501 | Нарушение амплитуды/ характеристики датчика скорости автомобиля |
| P0560 | Нарушения в бортовой сети автомобиля |
| P0605 | Нарушения самопроверки блока ЕСМ |
| P1515 | Неправильный сигнал управления клапаном регулировки холостого хода (Катушка 1) |
| P1516 | Неправильный сигнал управления клапаном регулировки холостого хода (Катушка 2) |
| P1602 | Последовательное нарушение связи с блоком управления коробкой передач (TCU) |
| P1610 | Нарушение связи с противоугонной системой |
| P1800 | Повреждение антенны иммобилайзера Smatra |
| P1801 | Повреждение импульсного приемопередатчика иммобилайзера Smatra |
| P1803 | Отсутствует запрос от противоугонной системы |
| P1805 | Несовместимые данные от противоугонной системы |
Компьютерная диагностика киа рио 3
Диагностический разъем
Для диагностики необходимо разобраться, где находится диагностический разъем у Киа Рио 3 поколения. Также понадобится соблюдать правильный порядок действий для считывания на Kia Rio 3 кодов ошибок.
Разъем для компьютерной диагностики Киа Рио 3 поколения расположен рядом с монтажным блоком предохранителей салона. Конкретно с правой стороны, а сам блок смонтирован под рулевым колесом.
Для считывания кодов ошибок:
- Отключить зажигание, и подсоединить сканер к разъему для диагностики.
- Соединить сканер с компьютером или телефоном. Во втором случае используется Bluetooth связь.
- В используемой программе выбрать Киа Рио с указанием типа кузова и года выпуска.
- Запустить двигатель и программу сканирования.
- Сканер распознает и выдаст коды ошибок, которые сохранились в памяти ЭБУ Киа Рио 3.
- Удалить зафиксированные неисправности.
- Проехаться на автомобиле порядка трёх километров, и сделать повторную проверку. Это позволит зафиксировать только действующие проблемы.
- Переписать коды и расшифровать их, если сканером не предусмотрена указанная функция.
- Отключить сканер.
- Заглушить мотор.
Остаётся проанализировать полученную информацию и отремонтировать узлы.
Обозначение функций разъема
Чтобы лучше понимать результат диагностики, необходимо разобраться с условными обозначениями, выводящимися на монитор, и их смыслом. Первые символы кода:
- буква «В» – сигнал проблемы в кузовной части. К примеру, объектом неисправностей бывают центральный замок или электростеклоподъемный механизм;
- «С» – шасси;
- «Р» – трансмиссия и двигатель;
- «U» – электрическое оборудование.
Второй символ – идентификатор величин. Третий – вид поломки. А вот 4 и 5 знаки – порядковый номер ошибки. Его можно найти по каталогу кодов неисправностей.
В техническое обслуживание на станции в диагностику входит проверка двигателя, коробки передач, ходовой части и рулевого механизма. Квалифицированный технический специалист, работающий на СТО, знает множество мелких моментов, недоступных обывателю. Например, наличие масла на резьбе свечи зажигания может свидетельствовать сразу о нескольких проблемах с двигателем еще до момента проведения комплексной диагностики.
Чтобы лучше понимать результат диагностики, необходимо разобраться с условными обозначениями, выводящимися на монитор, и их смыслом. Первые символы кода:
Оборудование на kia rio
Когда вы приедете на станцию технического обслуживания, к блоку управления вашего автомобиля подключат специальное оборудование, расшифровывающее информацию о поломках. Но провести диагностику Киа Рио можно и самостоятельно – это не потребует специальных знаний и навыков, да и по деньгам выйдет недорого.
Чтобы диагностировать неисправности своими руками, приобретается специальный прибор. Например, сканер ELM327, который сопрягается не только с компьютером, но и со смартфоном или планшетом.
Устройство работает по системе OBD-2 и подходит практически всем современным автомобилям, в том числе Киа Рио с 2021 года выпуска.
Получается, что вы можете не использовать провода, а вставить блютуз-адаптер (он часто идет в комплекте со сканером) прямо в диагностическую колодку автомобиля OBD-II.
Искать OBD-2 перед проверкой стоит под капотом, где он устанавливается как отдельно, так и в дополнение к разъему в салоне автомобиля.
Бесспорное преимущество сканера – возможность использовать бесплатные приложения на базе операционной системы Android и на персональный компьютер. Например, программу OBD CAR Doctor, имеющую наглядное, простое и интуитивно понятное меню с языковыми настройками.
Расположение колодки диагностического разъема киа рио
Установка сканера OBD2 Следующий этап установка приложения на смартфон. Это не единственное приложение для Android устройств, однако оно наиболее универсально где находится диагностический разъем киа рио на русском языке.
Основным элементом системы является бортовой процессор, чаще называемый электронным модулем управления ECM. ECM является мозгом системы управления двигателем. Исходные данные поступают на модуль от различных информационных датчиков и других электронных компонентов выключателей, реле и.
На основании анализа поступающих от информационных датчиков данных и в соответствии с заложенными в память процессора базовыми параметрами, ECM вырабатывает команды на срабатывание различных управляющих реле и исполнительных устройств, осуществляя тем самым корректировку рабочих параметров двигателя и обеспечивая максимальную эффективность его отдачи при минимальном расходе топлива.
Считывание данных памяти процессора OBD-II производится при помощи специального сканера, где находится диагностический разъем киа рио к контактному диагностическому разъему считывания базы данных DLCрасположенному под декоративной крышкой на центральной консоли впереди рычага привода стояночного тормоза см.
Не следует предпринимать попыток самостоятельного выполнения диагностики отказов ECM или замены компонентов системы, до выхода сроков данных обязательств, – обращайтесь к специалистам фирменных станций техобслуживания компании Opel. Информационные датчики в зависимости от комплектации автомобиля Кислородные датчики лямбда-зонды Датчик вырабатывает сигнал, амплитуда которого зависит от разницы содержания кислорода О2 в отработавших газах двигателя и наружном воздухе.
Данная информация используется процессором при определении моментов впрыска топлива и установке угла опережения зажигания. Датчик положения поршней CYP На основании анализа поступающих от датчика сигналов ECM вычисляет положение поршня первого цилиндра и использует данную информацию при определении моментов и последовательности впрыска топлива в где находится диагностический разъем киа рио сгорания двигателя.
Датчик положения дроссельной заслонки TPS Датчик расположен на корпусе дросселя и соединен с осью дроссельной заслонки.
По амплитуде выдаваемого TPS сигнала ECM определяет угол открывания дроссельной заслонки управляется водителем от педали газа и соответствующим образом корректирует подачу топлива во впускные порты камер сгорания. Отказ датчика, либо ослабление его крепления приводит к перебоям впрыска и нарушениям стабильности оборотов холостого хода.
Датчик абсолютного давления в где находится диагностический разъем киа рио МАР Датчик контролирует вариации глубины разрежения во впускном трубопроводе, связанные с изменениями оборотов коленчатого вала и нагрузки на двигатель и преобразует получаемую информацию в амплитудный сигнал.
Датчик атмосферного давления BARO Датчик вырабатывает амплитудный сигнал, пропорциональный изменениям атмосферного давления, который используется ECM при определении продолжительности моментов впрыска топлива.
Датчик встроен в модуль ECM и обслуживанию в индивидуальном порядке не подлежит. Датчик детонации Где находится диагностический разъем киа рио Датчик реагирует на изменение уровня вибраций, связанных с детонациями в двигателе. На основании поступающей от датчик информации ECM осуществляет соответствующую корректировку угла опережения зажигания.
Датчик скорости движения автомобиля VSS Как следует из его названия, датчик информирует процессор о текущей скорости движения автомобиля.
Рекомендации по эксплуатации
Седан Киа Рио 2021 модельного года имеет инструкцию, в которой указано, как правильно эксплуатировать машину.
Основные рекомендации:
- Перед началом движения следует прогревать двигатель. Это позволяет избежать поломки силового агрегата в ближайшее время, так как смазывающая жидкость в холодном состоянии не готова должным образом обволакивать металлические поверхности в моторе.
- Каждая поездка должна начинаться с осмотра колес. Если есть возможность, то стоит проверить давление в шинах при подозрении, что за ночь воздух спустило. Нормальный показатель для автомобиля в незагруженном состоянии – давление в 2 Мпа спереди и сзади. Если багажник транспортного средства заполнен, то колеса сзади придется подкачать до 2,2 Мпа.
- После того как водитель садится в автомобиль, он должен убедиться, что селектор коробки переключения передач установлен на значении P или N. Перед тем как запустить двигатель, нужно выжать педаль тормоза и опустить «ручник» вниз.
- Не переключайте селектор «коробки» на «автомате» во время движения. Любые действия с рычагом КПП осуществляются только при полной остановке автомобиля.
- Не стоит заливать в бак бензин, использование которого не предусмотрено производителем, это может негативно отразиться на работе силового агрегата.
Рекомендации, связанные с обслуживанием автомобиля, которые нужно выполнять каждые 2-3 недели:
- Проверяйте уровень масла в двигателе, просматривайте место стоянки на предмет подтеков.
- Следите за зарядом аккумуляторной батареи (для комплектаций с бортовым компьютером).
- Проверяйте уровень охлаждающей жидкости, обращайте внимание на соответствующий индикатор на приборной панели.
- Следите за количеством жидкости в бачке омывателя.
Проводить такую диагностику стоит каждый раз, когда появляются намерения в преодолении дальних расстояний. Также можно ознакомиться с видео, где показано, как проводить подобные манипуляции.
Электросхема диагностической колодки (для мкпп)
Для прекращения процедуры выключите зажигание и удалите перемычку. Удаление кодов из памяти без помощи считывателя Выключите зажигание и отсоедините отрицательный провод от аккумулятора не менее чем на 30 секунд. Снова подключите аккумулятор.
Первый недостаток этого метода состоит в том, что Где находится диагностический разъем на киа спектра сбросит все адаптированные значения параметров в исходное состояние. Оля того, чтобы снова приспособить систему к Вашему двигателю, потребуется запустить двигатель изхолодного состояния, а затем поездить на автомобиле при разных оборотах двигателя80…30минут.
Далее нужно отогнуть верхнюю часть коврового покрытия пола.
Теперь нам станут видны защитный кожух из жести, закрывающий котроллер управления АКПП, в случае если автомобиль ей оснащен и справа от него контроллер управления двигателем. Что бы достать контроллер нужно твинтить четыре гайки крепящие защитный кожух две из которых крепят так же и контроллер и еще две гайки крепящие только контроллер.
