Прочитайте данный текст до конца, чтобы не задавать ненужных вопросов

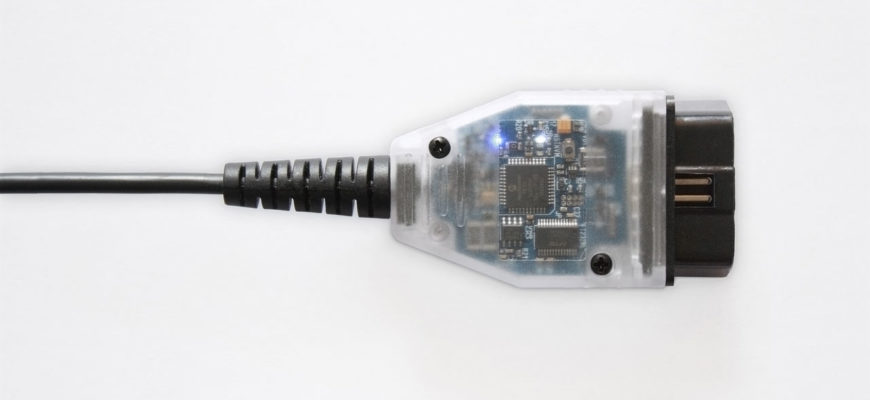

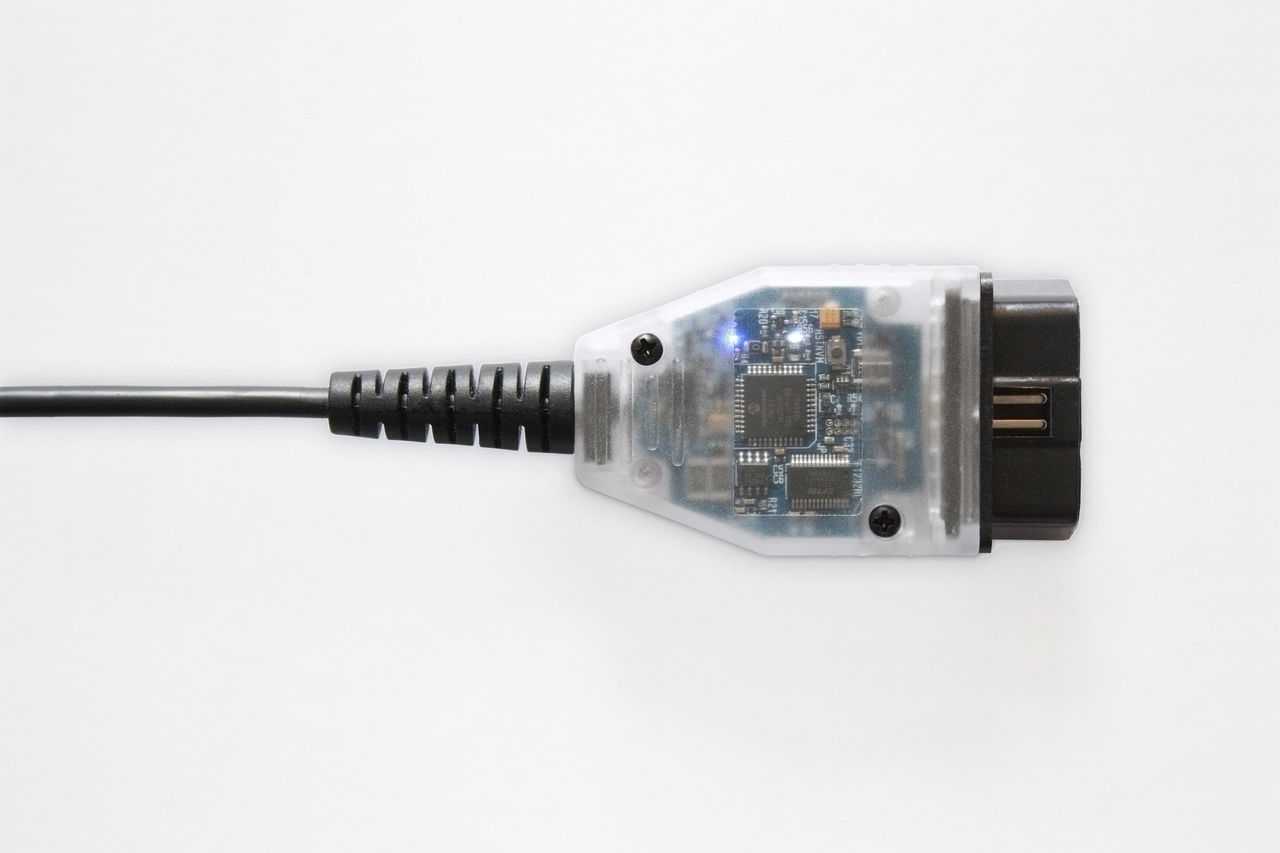

Диагностический адаптер ELS27 спроектирован на базе микросхем STN1170 (адаптеры v1.0 и v2.0) или STN2120 (адаптер v3.0), которые умеют всё, что и ELM327, но:
1) Поддерживают две шины данных – HS CAN и MS CAN – без всяких переключателей и тумблеров
2) Работают в несколько раз быстрее (разработчики утверждают что в 10 раз)
3) Поддерживают шину SW CAN (используется в авто General Motors)
4) Поддерживают шину MM_CAN (используется в Focus3 и Mondeo4)
5) Могут обновлять свою прошивку в один клик, а значит все выявленные баги устраняемы
6) Поддерживают отправку мультистрочных сообщений
7) Имеют работающий Reset NVM (сброс настроек), поэтому убить адаптер невозможно

*- Сферический ELS27 в вакууме. Ревизия rev1.72

*- Не менее вакуумный. Версия v3.0

История версий, изменения и планы

– Нельзя использовать в бортовых сетях 24В. Хотя вся комплектуха под это затачивалась, но аналоговый вход для измерения напряжения борт-сети может не выдержать.
– Крайне осторожно используйте с ноутбуками, подключенными к зарядным устройствам “от прикуривателя”. Схемотехника некоторых таких автомобильных зарядок может убить не только адаптер, но и саму зарядку с ноутбуком!

По вопросам приобретения обращаться в ОТДЕЛЬНУЮ ТЕМУ.

С какими автомобилями он работает
Чтобы диагностировать некий автомобиль, нужно взять две вещи:

адаптер

, знающий протокол этого автомобиля, и

программу

, знающую и этот адаптер и тот автомобиль. ELS27 знает практически все автомобильные протоколы. А значит нужно искать программу, работающую с данным автомобилем и работающую с адаптерами типа ELM327.

Совместимые программы и драйверы:
– Утилита для изменения скорости ELS27 Baudrate

– ELMConfig 0.2.17c
– FoCCCus v0.8.6 (конфигурирование FF3)

– ELM-FFN (конфигурирование Ford Fusion и Fiesta)

– ETACS Decoder (конфигуратор для Mitsubishi)
– HobDrive (мультимарочный бортовой компьютер)

– FreeSSM – аналог Subaru System Monitor для диагностики автомобилей Subaru в режиме KKL

– ScanMaster
– Удобный терминал (STN Term)

– Драйвер FTDI

на все виндосы, кроме WinRT. Для МакОси и Линукса качаем на сайте

– Драйвер Prolific

для Windows
– Страница загрузок els27.ru

Внимание! Драйвер для Prolific версии 3.6.78.350 работает некорректно, используйте v3.4.67.325 или поздний (по ссылке выше).

Использование диагностического адаптера ELS27

mkuzminov
Только что снял видео пошагово, но немного Другой путь.
У меня отключены обновления дров, поэтому я смог восстановить PID на 6001 и после этого он не слетал. Сейчас Sony Vegas’ом подшлифую видос и выложу на ютубы.

Нет, мы потом перейдём на Prolific и там с серийниками Другая история. В FT_Prog нужно сконфигурировать ножку C_BUS0 на I/O Mode чтобы релешка работала.

Я же и говорю А смысл ? К PID ни кто кроме драйверов не привязывается, драйвера ставятся новые, работают, помимо “бобмы” в них скорее всего и другие улучшения (в прямом смысле) есть. Ну только если в дальнейшем ожидать еще “обновлений” которые так просто не полечатся

Релешка за двойное питание отвечает ? посмотрел сейчас, стоит в txled, странно вроде читал-писал с него же и кроме PID ничего не менял, ладно ставлю в i\o mode

На всякий случай, как чинить FTDI: http://habrahabr.ru/post/241299/

PID можно вернуть, чтобы адаптер могу работать с Другими компами.

Релешка управляется через GPIO от FTDI. Для этого ногу надо сконфигурировать как GPIO, а это и есть I/O mode.

В общем вот обещанное видео. Сначала показываю, что дивайс работает. Потом ставлю дрова 2.12.0 тем самым “ломая” чип. Потом устанавливаем дрова для сломанного чипа. Затем возвращаем правильный PID. И потом возвращаем старые, рабочие дрова. В конце после переподключения всё норм

Всё что использовалось в видео есть по ссылке

Как говориться “эксперимент-то не завершен”. Поэтому я только что решил прокатить на этой карусели свой любимый адаптер ELS27 v1.0 из самой первой партии сборки. Поставил дрова v2.12.00, обновил, даже комп перегрузил – ни как не получилось замочить ЕЛСку, все равно остался PID_6001. Значит FT232RL стоит оригинал

Это еще раз доказывает, что “первый блин комом” конечно бывает в природе, но не у разработчиков Digital-Cj и ittrium

Добрый всем вечер! Сёдня пришел клубный адаптер, но как его запустить я не знаю

Для начала надо бы USB host поставить.

Digital-Cj
Антон, хочу поблагодарить за видео по восстановлению PID_6001.
И добавить, что все это справедливо и для дров v2.10.00 – они последние нормальные для паленых чипов.
Так как ELSку увалить не получилось, а эксперимент-то не завершен, только что завалил свою старую ELM327 и восстановил без проблем по видеоинструкции, но на дровах v2.10.00

С дровами 2.10.00 по идее не должен работать VCP. Во всяком случае с 2.08.30 он не работает, только через D2XX. Но Алекс тоже писал, что его фейк работал с 2.10.00

Я себе оставил 2.08.28 и всё

отметил в столбце L почти всех. Ещё где-то 15 шт, которые отправлял ittrium (к сожалению не отмечены).

Когда чипы будут на руках, то дополнительно с каждым договоримся как будем менять.

Digital-Cj
Вот фак и я в этом списке

это точно что

А то окажется как

mzt
Если всё работает, то не трогать

Если слетит PID, то два варианта – заставить работать комп со слетевшим PID, либо восстановить PID. Оба варианта есть на видео выше.

Но если осознание того, что в адаптере не оригинальный FTDI не будет давать покоя, то отправляйте нам, перепаяем на оригинальный пролифик и адаптер сможет работать на скорости 5М. Принимать на замену начнём в декабре примерно. Я напишу дополнительно.

metel
А у меня rev1.2

Потому и “оказался”.

metel
ittrium, как и я, много экспериментировал со своим адаптером. В итоге просто был не в курсе какой у него FTDI. Мы думали, что неоригинальные не работают с дровами 2.10, поэтому он думал, что у него оригинальный, раз адаптер работал с этими дровами. Но как показала практика, фейковые FTDI всёж работают с 2.10

Digital-Cj
А может сделать возможность апгрейда нефейковых на пролифик 5М например путем отправления апдейт пака с инструкциями (естественно за $)? В принципе перепаять чип не сложно.

Serj_brk
наверняка у них разный форм-фактор, и просто так перепаять не каждый сможет.

metel
Формфактор одинаковый. Пролифику надо еще один pull-up резистор довешивать.

Это все очень субъективно. Мне, Антону и Вам — не сложно, а большинству пользователей это темный лес

Как минимум нужна паяльная станция с феном. С желающими паять самостоятельно можем вопрос решить в личном порядке (их будет немного, уверен)

Народ выручайте начал прошивать коробкупрограммой ФОКУС мне выдало сообщение Can’t erase flash memory. Машина теперь не заводится как востановить и прошить?

Человек05
Учиться, учиться и ещё раз учиться!!! Сначала читать, а потом задавать вопросы! Все ведь очень просто!

Все верно, прочитал, научился все исправил

Приветсвую. В теме не нашел. На Фокусе можно реализовать опускание зеркал при включении задней передачи на зеркалах БЕЗ складывания?

Dolyan
Вообще-то можно.. если поставить дополнительный блок.. например такой.. контроллер автомобильных зеркал заднего вида NXN-03MRC

Как у ELS с надежностью перепрошивки блоков дела обстоят?

oleg_74
Как показывает практика сам по себе ELS надежен в этом плане, но вот FoCCCus пока не поддерживает куговсике моторы, прошивать может только атмосферники 1.6 и 2.0 с ФФ3

Т.е. получается, единственный доступный адаптер для самостоятельной перепрошивки Экобуста это UCDSYS ?

1

Программирование новых чип-ключей Fusion/Fiesta/Focus 2

Решил всё таки поделиться тем, как я прописал новые чип-ключи.
Может кому-то поможет лучше понять этот нехитрый процесс и избавит от лишних вопросов.
После ремонта проводки и вынужденного демонтажа ЭБУ и ИММО слетели метки чип-ключей.
Горит ошибка CHECK ENGINE или иная

Как добавить (записать) в иммо дополнительные (новые) чип-ключи?

Если есть ДВА родных ключа:
Можно обойтись без компьютера, помогут нехитрые манипуляции (см.видео)
https://www.youtube.com/watch?v=9VAdSjqbJbk

А если только ОДИН родной ключ?!
Понадобится ноутбук, ELS27 USB Использование диагностического адаптера ELS27
или ELM327 USB (с тублером HS/MS-CAN). Понадобится интернет! Я лично, подогнал авто к подъезду своего дома, WI-FI в помощь.
Из софта необходимо воспользоваться FORScan http://forscan.org/home.html

с расширенной лицензией (даётся на 30 дней бесплатно) или ELM-FFN. http://www.fusionguru.ru/forum/viewtopic.php?t=4950

В течение 5-30 мин получаем разрешающий код для старта операции, вводим его.
С полученным разрешающим кодом можно прописать несколько чип-ключей.
Далее по инструкции, что пишет нам прога, то мы тупо и делаем. Один очень важный момент (!): перед стартом данной операции, всё своё внимание в кулак (!), на всё про всё отводится очень короткий промежуток времени! Промешкаете и операция (автономно) завершится без Вашего участия. А при новом старте операции прога даст уже новый код запроса, и снова придётся ждать от разработчика пока он сгенерирует новый разрешающий код и даст Вам ответ.

Если всё же не успели добавить несколько (я лично, не успел), то ни чего страшного. Второй ключ, по любому, получится добавить! А имея на руках уже ДВА рабочих чип-ключа, добавляем остальные (в лёгкую) без компьютера (см.видео), повторяя операцию манипуляций для каждого нового. (Добавить в систему можно не более 10 чип-ключей)

Всем хорошего настроения и ровных дорог!
