— pcmscan

Данные программы имеют русский язык, поддерживают чтение ошибок из ЭБУ Вашего автомобиля и показывают их описание, выводят полученные данные на печать в виде набора данных и графиков, а так же осуществляют еще многие функции.

Если остановится на программах персонально «заточенных» под ту или иную марку автомобилей, то следует упомянуть такие программы для elm327 как

Elmconfig

программа работает через адаптер elm327 подробнее

Программа создана на добровольных началах, поэтому распространяется бесплатно, но имеет на своем борту кучу функций позволяющих облегчить жизнь рядовому владельцу марки Ford.

Программа не только позволяет производить диагностику автомобиля, но поддерживает проведение дилерских и сервисных функций.

Guide for installing elm327 usb on windows

STEP 1: Download and Install Latest Tested ELM-327 Driver Files

(Cable should NOT be connected to your laptop yet. Only connect it when instructions say so.)

Windows XP, Vista, Win7:

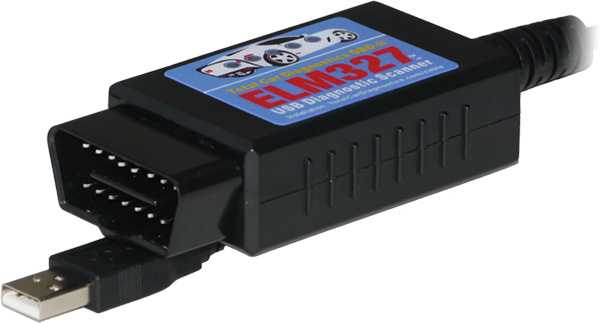

If you bought genuine ELM327 cable v2.1 like image below

— then you only need to install DRIVER PACK 3. After install — go straight to Step 2 to test if it’s working.

If you bought ELM327 cable from elsewhere (clones, eBay, other manufacturers) then install all Driver Packs below, because they cover widest range of chip makers…

That’s it!

Go to Step 2 below to test if everything is working ok…

Windows 8, 10:

If you bought genuine ELM327 cable like this,

then you only need to install DRIVER PACK 3. Then go straight to Step 2 to test it’s working ok.

If you bought ELM327 cable from elsewhere (clones, eBay, other manufacturers) then install all Driver Packs below, because they cover widest range of chip makers…

 Steps to install Driver Pack 5:

  1. Please FIRST move the unextracted folder to your Desktop, else below #2 step won’t show “Install” option.
  2. Right-click on “ser2pl” (icon has a little gear pic in it) and choose “Install”, as per below pic:
Код ошибки:  дисплей для obd 2 на АлиЭкспресс — купить онлайн по выгодной цене

That’s it!

Go to Step 2 below to test if everything is working ok…

STEP 2: Test if ELM327 USB Cable is Installed Correctly

(You can now CONNECT your ELM327 USB cable to any port on the laptop.)

Ok, we’re almost ready to start scanning your vehicle.

First, let’s ensure that everything is working fine!

Here’s how..

Step 1: Access Device Manager

Windows Vista/7/8/10: Control Panel » System » Device Manager

Windows XP: Control Panel » System » “Hardware” tab » Device Manager

Step 2: Expand “Other Devices” and “Ports (COM & LPT)”

How To Scan / Diagnose Any Car with OBD2 Software…

Step 1: Install your OBD2 software Do NOT launch it yet.

Step 2: Connect ELM327 USB to your computer and car’s OBD port (usually underneat dashboard/steering wheel).

Step 3: Place the key in the ignition and turn it forward to “ON” position. (Position where all dashboard lights are on. This is one position before engine starts.)

Step 4: Start your OBD diagnostic software. Click “Connect“, and it should auto-connect to your vehicle. That’s it!

Guide for installing elm327 wifi on windows

This guide explains how to connect ELM327 WIFI scanner to Windows.

Windows Vista, 7, 8, 10:

  1. Plug ELM327 WIFI Scanner into vehicle’s OBD2 port. (Port is usually found on the driver side dashboard under the steering wheel.)
  2. Turn ON ignition. (This is one step before engine is powered.)
  3. Inside Windows WIFI manager — connect to Wi-Fi signal with name similar to these examples: WIFI ELM327, WiFiOBD, OBDDevice, V-Link.NOTE: It can take up to 30 seconds for WIFI signal to show.

Password to connect to WIFI: 12345678

  1. Launch your OBD Software.
  2. Go to software Settings and configure it to look for WIFI. (It’s usually set to USB or Bluetooth).
  3. Configure WIFI IP Address to 192.168.0.11 (or 192.168.0.10) and Port to 35000. (Or number that sellers/manufacturers page has stated. Check their website where you bought your WIFI ELM327.)
  4. Software should now successfully connect to your vehicle.
Код ошибки:  Диагностический разъем, elm327 не работает

Windows XP:

  1. Plug ELM327 WIFI Scanner into vehicle’s OBD2 port. (Port is usually found on the driver side dashboard under the steering wheel.)
  2. Turn ON ignition. (This is one step before engine is powered.)
  3. Inside Windows WIFI manager — connect to Wi-Fi signal with name similar to these examples: WIFI ELM327, WiFiOBD, OBDDevice, V-Link.NOTE: It can take up to 30 seconds to WIFI signal to show.

Password to connect to WIFI: 12345678

Once you’ve connected, right-click on the WIFI signal and click “Status”. The following window will appear:

Click on “Properties”.

Инструкция по подключению адаптера elm327 usb к компьютеру

Установка адаптера.

1. Не подсоединяйте диагностический адаптер к компьютеру. Если вы уже подключили адаптер к ПК, извлеките его из USB порта.

2. Запустите файл CDM20802_Setup .exe (указанный файл смотрите папке или архиве USB driver на прилагаемом компакт диске )– данный файл установит драйвера виртуального COM порта.

3. По завершению установки программы подсоедините адаптер USB порту Вашего ПК – Windows должен сам найти и опознать устройство Serial to USB converter.

4. После этого приступаем к настройке виртуального COM порта.

5. Пуск –> Настройка ->Панель управления -> Система. Должно появится следующее окно:
Драйвер для ELM327 адаптера на чипе Prolific PL2303 / Я Диагност

6. Пройдите на вкладку «Оборудование» и нажмите на кнопку «Диспетчер устройств»:
Драйвер для ELM327 адаптера на чипе Prolific PL2303 / Я Диагност

7. Перед Вами появится подобное окно, найдите в данном окне ветку «Порты (COM и LPT)»:
Драйвер для ELM327 адаптера на чипе Prolific PL2303 / Я Диагност

8. В данной ветке, найдите COM порт с именем USB-SERIAL (имя может немного отличаться). В скобках будет указан его номер, в нашем случае COM15.
Драйвер для ELM327 адаптера на чипе Prolific PL2303 / Я Диагност

9. У Вас должен быть номер от 1 до 4, В противном случае используйте 10 пункт. После этого закройте все окна и проверьте соединение с ЭБУ. Если нет соединения с ЭБУ, то читайте дальше, как изменить важные параметры порта.

Код ошибки:  Ситроен С3 Много проблем( Помогите пожалуйста. Вентилятор, заслонка, генератор и АКПП - C3, 2002 - 2009 - Ситроен Клуб

10. Если номер порта больше 4, то необходимо его изменить. Для этого щелкните правой кнопкой мышки по выбранному из списка порту и перейдите в пункт «Свойства»:
Драйвер для ELM327 адаптера на чипе Prolific PL2303 / Я Диагност

11. Перед Вами появится окно свойств COM порта в которой необходимо выбрать вкладку «Параметры порта»:
Драйвер для ELM327 адаптера на чипе Prolific PL2303 / Я Диагност

12. В представленной вкладке «Параметры порта» нажмите кнопку «Дополнительно…»:
Драйвер для ELM327 адаптера на чипе Prolific PL2303 / Я Диагност

13. В появившемся окне необходимо установить номер COM порта. Измените его на номер от 1 до 4:
Драйвер для ELM327 адаптера на чипе Prolific PL2303 / Я Диагност

14. К примеру на номер COM2. В случае, если адаптер не будет соединяться с ЭБУ или соединение будет нестабильным, то попробуйте изменить параметр «Время ожидания (мсек)» до 5 мс или вплоть до 1 – 2 мс, а также уменьшить значения «Буфер приема» и «Буфер передачи». Критичные параметры настроек подчеркнуты красными линями:
Драйвер для ELM327 адаптера на чипе Prolific PL2303 / Я Диагност

15. После этого закройте все окна, отвечая утвердительно («ОК», «Применить», «Сохранить», и т.д) Далее, во всех диагностических программах надо будет указывать, что адаптер подключен к COM порту с номером 2, т.е COM2. Теперь Ваш адаптер готов к работе и Вы можете производить диагностику.

Программа для диагностики chery, great wall, mitsubichi и прочих

Программа Tiggo Diag подробнее

Системные требования для полноценного использования данных программ весьма скромные:

тип операционной системы: Windows 98, 2000, XP;

процессор частотой от 150 МГц;

оперативная память 16Мб;

свободное дисковое пространство — 50 Мб;

наличие Bluetooth (в случае использование Bluetooth модели адаптера ELM 327).

Таким образом, вооружившись данным набором софта, Вы с легкостью сможете продиагностировать не только свое авто, но и практически любую машину Ваших друзей и знакомых.

Программа opendiagpro

Для полноценной работы с elm327 необходимо приобретать лицензию, при использовании k line адаптера пользование бесплатно.
