Диагностика Лады Калины: ELM 327, разъем OBD 2, Программа диагностики

Почему elm327 не подключается к эбу?

Основные причины, по которым пользователю не удается установить связь автосканера ELM327 Bluetooth Mini с авто (OBD2):

1. Используется некачественный или бракованный адаптер. Если устройство не работает и не находит смартфон, проблема может заключаться в неисправной плате либо ее повреждении в ходе эксплуатации.
2. Для подключения по USB-каналу используется бракованный либо поврежденный провод, который не соединяется и не связывается с Andro >Для каких автомобилей подходит ELM327?

Работа автомобильных адаптеров ЕМЛ327 ЮСБ возможна на определенных моделях машин:

• Шевроле Нива;
• ВАЗ 2105, 2107, 2110, 2114, 111740, Калина;
• УАЗ Патриот;
• Лада Гранта, Приора;
• ТАГАЗ;
• ГАЗ 31105, 2217;
• Акура Интегра, RSX, 2.3 DCI;
• Альфа Ромео 166, 147, Спайдер;
• Ауди А4, А6, ТТ;
• БМВ 316, 318, Е46, 325, 328, Е90, 520, 540, 740, 760, Х3, Х5, Z3, 320, 530, Х6;
• Бьюик Лесабре, Рендезвуз;
• BYD F3;
• Шевроле Астро, Аваланс, Камаро, Кавальер, Каптива, Колорадо, Корсика, Импала, Лачетти, С10, Сильверадо, ТрейлБлейзер, Вентур, Старкрафт;
• Чери Амулет, А13;
• Крайслер Циррус, Крузер, Гранд Вояжер, Интерпид, Себринг;
• Ситроен С2, С3, С5, Сксо, Ксара, Пикассо;
• Дайхатцу;
• Дэу Ланос, Матиз, Нексия;
• Додж Караван, Дакота, Интерпид, Неон, Рам;
• Фиат Добло, Пунто, Мареа, Стило;
• Форд Кроун, Е350, Эскейп, Эскорт, Эксплорер, Фиеста, Фокус, Фьюжен, Маверик, Мондео, Мустанг, Проб, Ренджер, С-Мак, Скорпио, Таурус, Виндстар, Гэлакси, Т280, Транзит, Турнео;
• GMC;
• Хонда Аккорд, Цивик, CR-v, R-v, Фит, Элемент, Одиссей, Паспорт, Прелюд;
• Хендай Акцент, Элантра, Гетз, Матрикс, I20, Тибурон, СОлярис, Санта-Фе, Гранд Старех;
• Инфинити;
• Исузу;
• Ягуар;
• Джип Чероки, Гранд Чероки, Вранглер;
• Киа Церато, Рио, Спектра, Седона, Соренто, Соул, Карнивал, Бонго;
• Лексус;
• Мазда Демио, 3, 323, 6, СХ7, МХ-5, RX-8, Кседос;
• Мерседес;
• Митсубиси Монтеро Спорт, Каризма, Галант, Диамант, Кольт, Эклипс, Лансер, Аутлендер, Спейс, Паджеро;
• Ниссан Альтима, Альмера, Жук, Максима, Мурано, Патфайндер, Примьера, Сентра, Вингроад, Тиида, Ноут, Наварра;
• Опель Астра, Корса, Зафира, Вектра, Омега, Виваро;
• Пежо 206, 307, 308, 406;
• Понтиак;
• Порше;
• Рено Логан, Дастер, Меган, Сафран, Сандеро, Твинго, Клио, Эспейс, Лагуна, Сценик, Траффик, RX-4;
• Сааб 9-5, 900;
• Сатурн;
• Сеат Толедо, Леон, Ибица, Кордоба, Толедо;
• Шкода Фелиция, Октавиа, Фабия;
• Смарт;
• Ссанг Йонг;
• Субару Форестер, Импреза, Легаси, Аутбек;
• Сузуки Игниз, Витара, Вагон;
• Тойота Аурис, Авенсис, Авалон, Камри, Карина, Корона, Королла, Матрикс, Ланд Крузер, Рав4, Виста;
• Фольксваген Гольф, Джетта, Пассат, Поло, Сантана, Раббит, Туарег, Кадди, Туаран, Тигуан, Транспортер;
• Вольво 960, S40, S60, S70, S90, V40, V70, ХС70, ХС90.

Основные ошибки

Ниже в таблице сведены основные коды ошибок Калина категории «Р» без учета буквенной приставки.

Ролик, снятый каналом «В гараже у Сандро», демонстрирует всю функциональность дополнительного компьютера Штат.

«как можно произвести диагностику калины без ноутбука?»

Мы не будем описывать процедуру диагностики для каждого программного обеспечения в отдельности, так как в целом, вне зависимости от ПО, этот процесс идентичный.

Общая процедура диагностики описана ниже:

1. Для начала вам необходимо установить программное обеспечение на свой компьютер. Если вы умеете пользоваться интернетом, то этот шаг не вызовет у вас проблем, поскольку ничего сложного в его реализации нет. Если в комплекте к вашему адаптеру идет диск с драйверами, то их также необходимо установить в обязательном порядке, в противном случае компьютер просто не распознает устройство.
2. Затем нужно открыть крышку перед рычагом КПП или снять защитную накладку с правой стороны центральной консоли, в зависимости от версии авто. Вам следует получить и обеспечить беспрепятственный доступ к K-Line выходу, которому вы будете подключать ноутбук.
3. Далее, возьмите купленный кабель и подключите его — одно стороной к компьютеру, другой — к выходу.
4. После того, как кабель будет подключен, вам необходимо удостовериться в том, что компьютер его распознал, для этого проверьте наличие подключения. Как вариант, для этого можно зайти в Диспетчер задач Windows и перейти во вкладку Оборудование. Если операционная система распознала устройство, в этой вкладке должна быть отмечена данная информация.
5. Если подключение произведено успешно, то вам нужно запустить проверочную программу на ноутбуке. После запуска утилита должна спросить у вас, какие узлы вы хотите диагностировать (трансмиссию, двигатель и т.д.). Если этого не случилось, то ориентируйтесь по меню — где-то должна быть кнопка «Начать диагностику», возможно, в меню Файл. Все неисправности, которые имеются, в виде кодов ошибок будут продемонстрированы в таблице.
6. Если вы зайдете во вкладку Параметры, то сможете увидеть, как здесь расписано общее состояние транспортного средства. Во вкладке Коды должны быть отмечены все неисправности, которые выявила диагностика.
7. Вам остается только произвести расшифровку полученных комбинаций цифр и заняться устранением поломок. Как показывает практика, довольно часто при проверке выскакивают неисправности датчиков — обычно такие проблемы обусловлены обрывом проводки или плохим подключением контроллеров. Поэтому если вы столкнулись с этим, не спешите менять датчики — попробуйте зачистить контакты на разъемах подключения, а также проверить целостность проводки.
8. После того, как неисправности будут устранены, нужно обнулить память блока управления, чтобы удалить из нее все коды ошибок. Обнулить память блока можно через диагностическую программу — обычно эту функцию можно найти в разделе Управление.

ПОДРОБНОСТИ: Как самостоятельно слить весь антифриз с Lada KalinaОсновные параметры авто, которые можно увидеть при диагностике

Менее точный, но более простой вариант диагностики Калины без ноутбука представлен на видео ниже (автор ролика — Игорь Т).

Назначение obd2 определить:

• тип диагностического разъема;
• распиновку разъема для диагностики;
• электрические протоколы связи;
• формат сообщения.

В Евросоюзе принят EOBD, в основе которого лежит OBD2. Он обязателен для всех авто с января 2001 года. OBD-2 поддерживает 5 протоколов обмена данными.

Зная место расположение и стандартную распиновку разъема OBD2, можно провести проверку авто самостоятельно. Благодаря повсеместному внедрению OBD2 при диагностики автомобиля можно получить код ошибки, который будет одинаковым вне зависимости от марки и модели авто.

Стандартный код содержит структуру Х1234, где каждый символ несет свою смысловую нагрузку:

• Х — единственный буквенный символ, позволяющий узнать неисправную систему (двигатель, коробка, электронные блоки и т. д.);
• 1 — представляет собой общий код стандарта OBD2 или дополнительные коды завода;
• 2 — уточнение места неисправности (система питания или зажигания, вспомогательные цепи и т. д.);
• 34 — порядковый номер ошибки.

Распиновка диагностического разъема OBD2 имеет особенный штекер питания от бортовой сети, это позволяет использовать любые сканеры и адаптеры без дополнительных электрических цепей. Если раньше протоколы диагностики показывали лишь общую информацию о наличии какой-либо проблемы, то сейчас, благодаря связи диагностического устройства с электронными блоками автомобиля можно считать более полную информацию о конкретной неисправности.

Каждое подключаемое диагностическое оборудование обязательно соответствует одному из трех международных стандартов:

• CAN;
• SAE J1850;
• ISO 9141-2.

Расположение диагностического разъема с распиновкой OBD2 для диагностики может сильно отличаться в различных автомобилях. Никакого единого стандарта для местоположения нет, тут вам поможет инструкция по эксплуатации автомобиля или ловкость рук.

Ниже несколько распространенных точек для удобства поиска:

• в прорези нижнего кожуха панели приборов в районе левого колена водителя;
• под пепельницей, установленной в центральной части панели приборов (некоторые модели Пежо);
• под пластиковыми заглушками на нижней части панели приборов или на центральной консоли (характерно для продукции концерна VAG);
• на задней стенке панели приборов за корпусом перчаточного ящика (некоторые модели Лада);
• на центральной консоли в районе рычага стояночного тормоза (встречается на некоторых машинах
• в нижней части ниши подлокотника (распространено на французских автомобилях);
• под капотом вблизи моторного щита (характерно для некоторых машин корейского и японского производства).

Многие автомобилисты также иногда намеренно переносят разъем распиновку OBD2 в другое не всегда стандартное место, это может быть связано с ремонтом электропроводки или с защитой автомобиля от угона.

Особенности диагностики в калине

Повторимся, для выполнения диагностической процедуры в автомобиле Лада Калина вам понадобится набор следующих средств:

• ноутбук или иное сканирующее устройство;
• адаптер (в качестве модной сегодня альтернативы владельцы используют «Bluetooth» — соединение);
• диагностирующий программный продукт.

Теперь можно отыскать диагностический разъем автомобиля. В Лада Калина его расположение в весьма подходящем месте, поблизости к рычагу трансмиссии. Сама розетка закрыта крышкой из пластика, у которой присутствуют защелки. Во втором поколении Калина имеет диагностический разъем, которого расположение со своей крышкой, то есть сразу подсоединился и сканируешь.

Найдя разъем диагностики, соединяем его с адаптером. Эту манипуляцию осуществляем на выключенном зажигании. Когда владелец Лада Калина применяет проводной адаптер, то второй его край, оснащенный «USB» — разъемом, подключаем к соответствующему гнезду в ноутбуке.

Запускаем диагностирующий софт на устройстве. Программа потребует драйверов. Как правило, они продаются вместе с программным средством в комплекте (на диске). Переходим в режим «установить соединение». Убедившись в успешной коммутации, включаем зажигание и наблюдаем. Программа начинает процесс диагностирования.

При самостоятельной диагностике владельцу Лада Калина следует знать, что присутствуют стандартные пределы параметров и показателей, считываемых с электронных систем авто. На регламентные значения рекомендуем ориентироваться, дабы заиметь понимание в корректности функционирования узлов, подвергаемых процессу диагностики.

Во время сканирующей процедуры мотор должен находиться в режиме холостого хода. Теперь каждый из полученных параметров сравниваем с заявленными характеристиками, подразумевающими штатное функционирование систем автомобиля.

Если наблюдаются расхождения со стандартными значениями более чем на 20%, то все узлы или компоненты, которые сигнализируют о таких сбоях, подлежат ремонту, а при его невозможности, замене.

При обнаружении блоком управления ошибки на приборной панели засвечивается символ «check engine». Такое явление должно заставить владельца выполнить диагностирующее действие. Каждой ошибке свойственен собственный код, расшифровку которого возможно отыскать на специализированном сайте в сети. Сам софт обладает соответствующим разделом, где данные ошибки можно просматривать.

Иногда случаются моменты, при которых программный комплекс не способен распознать факт присутствия ошибок и сигнализировать владельцу посредством указанного индикатора. Также данную проблему может не идентифицировать и диагностирующее устройство.

Поэтому при осуществлении проверки рекомендуем с особой внимательностью отслеживать отклонения от нормы, появляющиеся в функционировании системы.

Когда менять ремень ГРМ на Лада Гранта 8 клапанная

Лада Гранта замена ремня ГРМ

Замена ремня ГРМ Лада Гранта 8 клапанов

Разъем диагностики обеспечивает процессу обслуживания Лада Калина 2 большее удобство. По завершении сканирующих действий можно выключить зажигание. После этого в меню софта выбираем кнопку «разорвать соединение» и отсоединяем адаптер. Теперь диагностирующая процедура считается завершенной.

Новая Лада: ГСМ для Лада Калина 2. Рекомендованные заводом марки и бренды

Плагин motordata elm327 obd диагностика автомобилей ваз, лада

Плагин MotorData ELM327 OBD Диагностика автомобилей ВАЗ, ЛАДА

Если вы пользуетесь смартфоном, то всегда можно продиагностировать свой автомобиль ВАЗ, ЛАДА, используя современные технологии. Для этого необходимо или из App Store приложение MotorData OBD и приобрести диагностический адаптер ELM327.

Что такое диагностический адаптер, и как выбрать правильный диагностический адаптер, можно ознакомиться в статье Диагностические адаптеры ELM327, написанной разработчиками и инженерами нашей компании.

Мотордата ОБД ЕЛМ327— программа для самостоятельной диагностики автомобилей по протоколам OBD2, EOBD. Возможное автоматическое подключение адаптера ELM327 делает пользование приложения доступным для каждого автовладельца. Бесплатная версия диагностирует систему управления двигателем на ошибки неисправностей, расшифровывает их, помогает найти причину неисправности, а после ремонта — погасить индикатор Check Engine.

Возможности автосканера MotorData OBD в бесплатном режиме

• чтение и стирание диагностических кодов неисправностей ЭБУ двигателя (кодов ошибок OBD2 на русском языке);
• просмотр данных стоп-кадра (Freeze Frame) – состояние автомобиля или системы, при которых неисправность случилась;
• чтение параметров работы двигателя и автомобиля в реальном времени: скорость, обороты, температура, давление, показания кислородного датчика, кратковременная и долговременная коррекции и другие параметры, доступные по стандарту OBD II; (например, нужно знать значения температуры, чтобы предотвратить перегрев двигателя или автоматической КПП, вариатора и избежать дорогостоящего ремонта);
• графики изменения параметров в реальном времени;
• автоподключение к блоку управления двигателем;
• запись логов для отправки в техподдержку;
• справочник кодов неисправностей P0 и P2 с расшифровкой ошибок OBD2 (DTC fault OBD2);

Поддерживаемые модели (OBD2, EOBD)

• модели рынка США — с 1996 года;
• модели рынка Японии — с 2002 года;
• модели рынка Европы — с 2001 года и с дизельными двигателями с — 2004 года.

Что такое плагин LADA?

Созданный на базе данного приложения платный плагин LADA позволяет пользователю получить максимально расширенный функционал на уровне профессионального сканера, оказывая автовладельцу значительную помощь в поиске неисправностей электронных систем автомобиля.

Отличительной особенностью платного плагина ВАЗ, ЛАДА возможность считывания и удаления кодов неисправностей с различных блоков управления, подсоединенных по шине CAN. Именно возможность диагностики различных электронных систем делает приложение Motordata OBD уникальным, в отличии от остальных приложений диагностирующих только двигатель.

• диагностика двигателя LADA;
• диагностика вариатора;
• диагностика АКПП LADA;
• диагностика антиблокировочной системы тормозов ABS;
• диагностика системы стабилизации ESP;
• диагностика системы климат-контроля;
• диагностика электропакета ВАЗ;
• диагностика системы рулевого управления с электоусилителем EPS;

Диагностический плагин LADA позволяет диагностировать следующие автомобили по шине CAN:

• Lada Xray c 2021-
• Lada Xray Cross с 2021-
• Lada Vesta с 2021-
• Lada Vesta Cross с 2021-
• Lada Vesta Sport с 2021-
• Lada Granta 2021-2021
• Lada Granta Sport 2021-2021
• Lada Granta 2 c 2021-
• Lada Granta Cross c 2021-
• Lada Kalina 2 2021-2021
• Lada Kalina 2 Sport 2021-2021
• Lada Kalina 2 Cross 2021-2021
• Lada Priora 2007-2021
• Lada Largus c 2021-
• Lada Largus Cross c 2021-
• Datsun on-Do c 2021
• Datsun mi-Do c 2021
• Нива Шевроле с ЕВРО5 с 2021-

Перед покупкой плагина рекомендуем бесплатно проверить работоспособность программы и совместимость вашего адаптера ЕЛМ 327 с автомобилем и смартфоном. При совместимости все поддерживаемые параметры будут видны, а значения некоторых из них будут закрыты символом # до покупки плагина.Поддерживаемые адаптеры

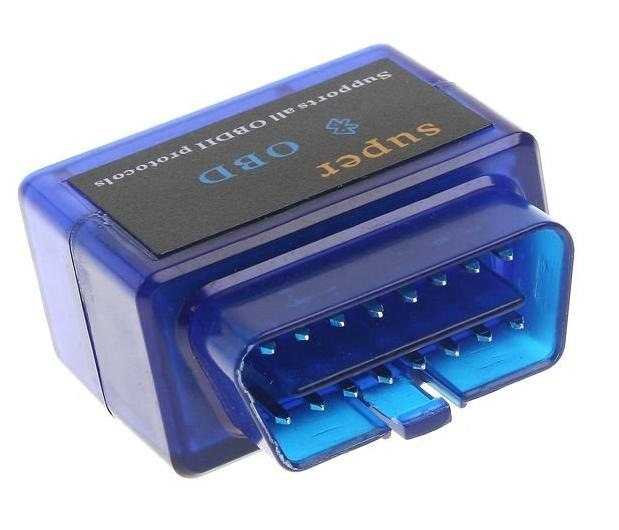

• ELM327 Bluetooth, Bluetooth mini, WiFi.

Для устройств iOS пока возможно подключение только по Wi-Fi. Выбирайте правильные адаптеры с подключением Wi-Fi!Купить адаптеры elm327, проверенные нами, Вы можете в нашем интернет-магазине

Корректная работа программы с китайскими адаптерами ELM 327 v2.1 не гарантируется, т.к. эти адаптеры часто не соответствуют спецификации. Иногда под видом адаптера версии 1.5 продаются неработоспособные версии 2.1. В этом случае возможны ошибки при подключении к авто и вывод некорректных данных. Корректная работа программы обеспечивается адаптерами ELM 327 версии 1.5.

В приложении дополнительно размещены полезные справочники автомобилиста, которые могут помочь в дороге. Бесплатно доступно описание 70 универсальных индикаторов автомобилей, правила буксировки, зарядки автомобиля, замены колес. А после покупки плагина «Индикаторы Lada» вы узнаете, что означают еще несколько десятков ламп на панели приборов, получите рекомендации, что делать при их загорании.

Самодиагностика комбинации приборов калина/приора

1. При выключенном зажигании нажать на кнопку “Reset” (сброс суточного пробега). Удерживая кнопку включить зажигание.
2. Панель приборов перейдет в режим самодиагностики, на дисплее загорятся все позиции сегментов, загорят все индикаторы, а стрелки будут совершать полный путь.
3. Кнопкой управления на правом подрулевом переключателе переключаемся между режимами (самодиагностика, версия прошивки, коды ошибок).
4. Чтобы сбросить ошибки, нужно находится в режиме ошибок и нажать и удерживать кнопку “Reset” более 3с.
5. Выход из режима диагностики происходит автоматически после бездействия в течении 20-30 сек.

Расшифровка кодов ошибок в приборной панели:

• 2-повышенное напряжение бортовой сети;
• 3-ошибка датчика уровня топлива (если в течении 20с определяется обрыв цепи датчика);
• 4-ошибка датчика температуры охлаждающей жидкости (если в течении 20с определяется обрыв цепи датчика);
• 5-ошибка датчика наружной температуры (если в течении 20с отсутствуют показания датчика, индикация на ЖКИ “-С”);
• 6-перегрев двигателя (критерий для срабатывания аккустического сигнализатора выполнен);
• 7-аварийное давление масла (критерий для срабатывания аккустического сигнализатора выполнен);
• 8-дефект тормозной системы (критерий для срабатывания аккустического сигнализатора выполнен);
• 9-аккумуляторная батарея разряжена (критерий для срабатывания аккустического сигнализатора выполнен);
• Е-определение ошибки в пакете данных, заложенном в EEPROM.

Как сбросить ошибки на Калине? Вы можете обнулить ошибки самостоятельно с помощью бортового компьютера, либо обратится на СТО со специальным диагностическим оборудованием.

Напомним, что подробные фотоотчеты вы можете найти в категории ремонт Лада Калина.
