Диагностический разъем, elm327 не работает

Диагностический разъем, elm327 не работает ОБД2

Elm 327

Самый популярный и простой вариант для самостоятельной диагностики это ELM 327.

Для тех кто ни хочет вглубляться в тонкости диагностики, а просто считывать и при необходимость удалять ошибки из системы.

Елмка хороша тем – что не нужен для неё компьютер, можно подключатся к смартфону по wi-fi, причём wi-fi на много быстрей работает чем блюпуп, так что лучше выбирать именно его!

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Диагностические разъемы vw/audi/seat/skoda

Прежде, чем впервые заняться самостоятельной диагностикой своего автомобиля, каждый задается вопросом: Где находится диагностический разъем?

Для этого мы собираем здесь информацию о месторасположении диагностических разъемов в автомобилях группы VAG.

Фотографии использованы с сайта openobd.org, информация о нем встречается на самих фото.

Огромная просьба, если Вашего автомобиля здесь нет, а Вы знаете где находится разъем для подключения адаптера – сообщайте пож-та нам в Форум.

– Audi A2 (8Z)
– Audi A3 (8L)
– Audi A3 (8P)
– Audi 80 (8C)
– Audi A4 (8D)
– Audi A4 (8E)

– Audi A6 (4A)
– Audi A6 (4B)

Audi A6 Allroad (4B C5)
– Audi A6 (4F)

– Audi A8 (4D)
– Audi A8 (4E)
– Audi TT (8N)
– Audi V8 (4C)
– Ford Galaxy (7V/7M) -> см. VW Sharan (7M)
– Seat Alhambra (7V/7M) -> см. VW Sharan (7M)
– Seat Altea (5P)
– Seat Arosa (6H) -> см. VW Lupo (6E/X)
– Seat Ibiza/Cordoba (6K)
– Seat Ibiza/Cordoba (6L)
– Seat Inca (9K) -> см. Seat Ibiza/Cordoba (6K)
– Seat Leon/Toledo (1M)
– Seat Toledo (1L)
– Skoda Fabia (6Y)
– Skoda Octavia I (1U)
– Skoda Octavia II (1Z)
– Skoda Superb (3U)
– VW Beetle (Mexico – ??)
– VW Caddy (2K)
– VW Corrado (50)
– VW Gol/Parati (5X)
– VW Golf II / Jetta (19)
– VW Golf III / Vento / Cabrio / Jetta (1H)
– VW Golf IV Cabrio (1E) -> см. Golf III / Vento / Cabrio (1H)
– VW Golf IV / Bora / Jetta (1J)
– VW Golf V (1K)
– VW Lupo (6E/X)
– VW LT (2D)
– VW New Beetle (1C/9C)
– VW New Beetle Cabrio (1Y) -> см. New Beetle (1C/9C)
– VW Passat (31)
– VW Passat (32)
– VW Passat (3A)
– VW Passat (3B/3BG)
– VW Passat (??)
– VW Phaeton (3D)
– VW Polo (6N/6N2)
– VW Polo (9N)
– VW Sharan (7M)
– VW Touareg (7L)
– VW Touran (1T)
– VW Transporter (70)
– VW Transporter (7D)
– VW Transporter (7H)

Не нашли Вашу модель автомобиля Audi, VW, Seat или Skoda? –Пишите на Форум!

{Audi A2 (8Z)} Разъем для подключения адаптера расположен в нижней части передней панели рядом с педалями и скрыт заглушкой

{Audi A3 (8L)} Разъем для диагностики автомобилей Ауди А3 (8L) может быть расположен в двух вариантах:

Автомобили выпущенные до 2000 года – разъем диагностики находится в центральной части панели за пепельницей

Автомобили Ауди А3 (8L) выпущенные после 2000 года – разъем расположен слева от руля в нижней части панели

{Audi A3 (8P)} Диагностический разъем находится в левой нижней части панели над площадкой для левой ноги водителя

{Audi 80 (8C)} Разъем 2х2 находится в ящике с предохранителями в районе руля под капотом

{Audi A4 (8D)} Разъем OBD2 находится под пепельницей задних пассажиров между передними сиденьями

{Audi A4 (8E)} Разъем диагностики находится в левой нижней части панели над площадкой для левой ноги водителя

{Audi A6 (4A)} Разъем 2х2 находится в ящике с предохранителями в районе руля под капотом

{Audi A6 (4B)} Диагностический разъем находится в левой нижней части панели над площадкой для левой ноги водителя

Код ошибки:  кабель елм — купите кабель елм с бесплатной доставкой на АлиЭкспресс version

{Audi A6 (4F)} находится в левой нижней части панели над площадкой для левой ноги водителя

{Audi A8 (4D)} Разъем диагностики находится под пепельницей под блоком климат-контроля

{Audi A8 (4E)} Диагностический разъем находится в левой нижней части панели около ручки открывания капота

{Audi TT (8N)} Разъем диагностики находится в левой нижней части панели около ручки открывания капота

{Seat Altea (5P)} Диагностический разъем находится слева внизу под рулем, нужно снять крышку блока предохранителей

{Seat Ibiza/Cordoba (6K)} В автомобилях Seat Ibiza (6K/6K2) диагностический разъем может расположен в разных местах в зависимости от года выпуска авто

В автомобилях 1997 года разъем диагностики находится справа внизу от руля, нужно откинуть полочку

С 1998 модельного года разъем диагностики находится в нише слева от руля, нужно открыть полочку

С 2000 модельного года разъем OBD2 находится в левой нижней части панели около ручки открывания капота

{Seat Ibiza/Cordoba (6L)} Диагностический разъем расположен слева от руля под выключателем света. Чтобы открыть крышку – повернуть флашок и тянуть на себя.

{Seat Leon/Toledo (1M)} Разъем OBD2 расположен за пепельницей, скрыт заглушкой

{Seat Toledo (1L)} Разъем диагностики 2х2 расположен под заглушкой слева внизу от руля

{Skoda Fabia (6Y)} Диагностический разъем находится под крышкой слева от руля под выключателями света

{Skoda Octavia I (1U)} Разъем диагностики находится под рулем

{Skoda Octavia II (1Z)} Разъем диагностики находится в левой нижней части панели около ручки открывания капота

{Skoda Superb (3U)} Диагностический разъем находится под рулем слева от педалей

{VW Käfer (Mexiko – ??)} Разъем диагностики находится в задней левой части моторного отсека

Будьте внимательны! Требуется специальный переходник!

{VW Caddy (2K)} Разъем диагностики находится под большой крышкой слева внизу от руля

{VW Corrado (50)} Есть два варианта расположения разъемов диагностики на автомобилях VW Corrado

Внимание! Не на всех VW Corrado вообще присутствуют разъемы для диагностики.

До 1994 года разъем диагностики 2х2 находился под крышкой кулисы переключения передач

С 1994 года под крышкой кулисы переключения передач располагается 16-ти контактный разъем OBD2

{VW Golf II / Jetta (19)} На автомобилях Golf II есть 2 варианта расположения разъемов диагностики

Внимание! На данных автомобилях разъема диагностики вообще может не быть – зависит от комплектации.

На более старых вариантах диагностический провод расположен в моторном отсеке

На более свежих моделях VW Golf II разъем диагностики 2х2 находится в районе кулисы переключения передач

{VW Golf III / Vento / Cabrio / Jetta (1H)} Есть два варианта расположения разъемов

До 1993 модельного года разъем 2х2 располагался на центральной консоли под ручками управления печкой

С 1993 модельного года стандартный 16-ти контактный разъем OBD2 находится на центральной консоли под пепельницей

{VW Golf IV / Bora / Jetta (1J)}

В автомобилях для рынка США разъем диагностики расположен в ногах водителя

В европейских версиях диагностический разъем расположен под крышкой пепельницы на центральной консоли

{VW Golf V (1K)} Разъем диагностики расположен в левой нижней части передней панели около ручки открывания капота

{VW Lupo (6E/X)} Разъем диагностики в зависимости от года производства и двигателя расположен в разных местах

На автомобилях, произведенных до августа 2000 года разъем находится в центральной консоли под блоком управления климатом

С сентября 2000 года и на всех Lupo с двигателем ANY разъем диагностики располагается на центральной консоли под пепельницей

{VW LT (2D)} Разъем для диагностики находится слева от педалей. Потребуется дополнительный переходник, т.к. данный автомобиль – общий проект с Мерседес-Бенц.

{VW New Beetle (1C/9C)} Разъем диагностики находится под рулем

{VW Passat (32)} Разъем диагностики 2х2 находится под крышкой кулисы переключения передач

{VW Passat (3A)} Диагностический разъем расположен справа от руля, скрыт заглушкой

{VW Passat (3B/3BG)} Расположение разъема диагностики зависит от года выпуска автомобиля и рынка, для которого он выпущен

Модели до сентября 2000 года – диагностический разъем расположен около ручного тормоза под заглушкой

На моделях с Октября 2000 года разъем OBD2 расположен слева внизу передней понели над педалями

Код ошибки:  Где находится obd разъем Jaguar XF. Где находится?

{VW Phaeton (3D)} Два варианта расположения диагностического разъема

В первых моделях VW Phaeton разъем диагностики располагался слева в нижней части передней панели под педалью стояночного тормоза

На более свежих моделях Phaeton разъем диагностики находится в блоке предохранителей

{VW Polo (6N/6N2)} В автомобилях VW Polo (6N/6N2) возможны 3 варианта расположения разъема диагностики

Автомобили, выпущенные до 1997 года – разъем диагностики находится под рулем, скрыт крышкой

С 1998 года разъем диагностики находится над педалями в блоке предохранителей

С 2000 года диагностический разъем OBD2 находится под пепельницей на центральной консоли

{VW Polo (9N)} Разъем диагностики расположен слева внизу под рулем

{VW Sharan (7M)} На автомобиле VW Sharan возможны два варианта расположения разъема диагностики в зависимости от года выпуска автомобиля

До 2001 модельного года нужно вынимать пепельницу чтобы добраться до разъема диагностики

На моделях с 2001 года разъем диагностики располжен под рулем над педалями, скрыт заглушкой

{VW Touareg (7L)} Разъем диагностики расположен слева в нижней части передней панели над педалями

{VW Touran (1T)} Диагностический разъем находится под рулем, за крышкой центральной электроники

{VW Transporter (70)} Разъем 2х2 находится за блоком предохранителей

{VW Transporter (7D)} Два варианта расположения разъемов диагностики на VW Transporter (7D)

До 07/1998 диагностический разъем находится справа от приборной панели под заглушкой

С 08/1998 разъем диагностики находится в нижней части рулевой колонки под заглушкой

{VW Transporter (7H)} Разъем диагностики расположен в левой нижней части передней панели над педалями

Китайский vcds 17

Хватит за глаза купить Китайский клон на Алиэкспресс и установить стабильную версию ПО на русском языке VCDS 12.12 RUS.

Так зачем тратить большие деньги? результат диагностики с Китайской копией будет таким же!

Ключевой момент

Таблица неисправностей, считываемых с разъема Шкода Октавия Тур и более новых поколений, имеет аналогичную структуру. В левом столбце располагается сам код, а в правом его полная идентификация. Как правило, система автоматически выдает расшифровку для каждого отдельного блока, но, если этого не произошло, стоит обратиться к справочным данным.

Так, неисправность подушек безопасности на Шкода имеет шифр Р0326. Впрочем, на Тур в этом случае загорится соответствующая лампочка на приборной панели. Она предупредит о том, что система датчиков подушек требует вмешательства.

То же касается и системы ESP, работа которой напрямую связана с работой как передней, так и задней подвески. В случае неисправности какого-либо из элементов подвески, система непременно даст сбой и выдаст значение Р0335. Часто такая неисправность системы ESP сопровождается неисправностями системы ESC, которая также отвечает за устойчивость Тур на дороге и стабилизацию курсовой устойчивости.

Неисправность системы ESC имеет на Тур шифр Р0343. При этом, на бортовом компьютере высветится ошибка ESC, которую необходимо будет обнаружить при помощи оборудования, стереть и заменить неисправный блок.

Помимо системы ESC на блоках двигателя 1.6 BFQ может возникать ошибка датчика ЕРС, который отвечает за работу электронной педали тормоза. В неисправности системы EPC и ESC можно винить как закисшие или отошедшие контакты самого электронного блока, так и использование некачественного топлива для заправки Skoda Octavia.

Помимо таких систем BFQ, из строя может нередко выходить электроника двигателя Тур. Из таблицы видно, что отдельные значения существуют для пропусков всех четырех цилиндров, электрических цепей бензонасоса, свечей зажигания и систем регулирования качества топливной смеси.

Ошибка системы управления климатом на BFQ имеет значение Р0501. Датчик управления климатом не выдает ошибки на приборной панели, и данную неисправность можно увидеть лишь посредством более детальной диагностики.

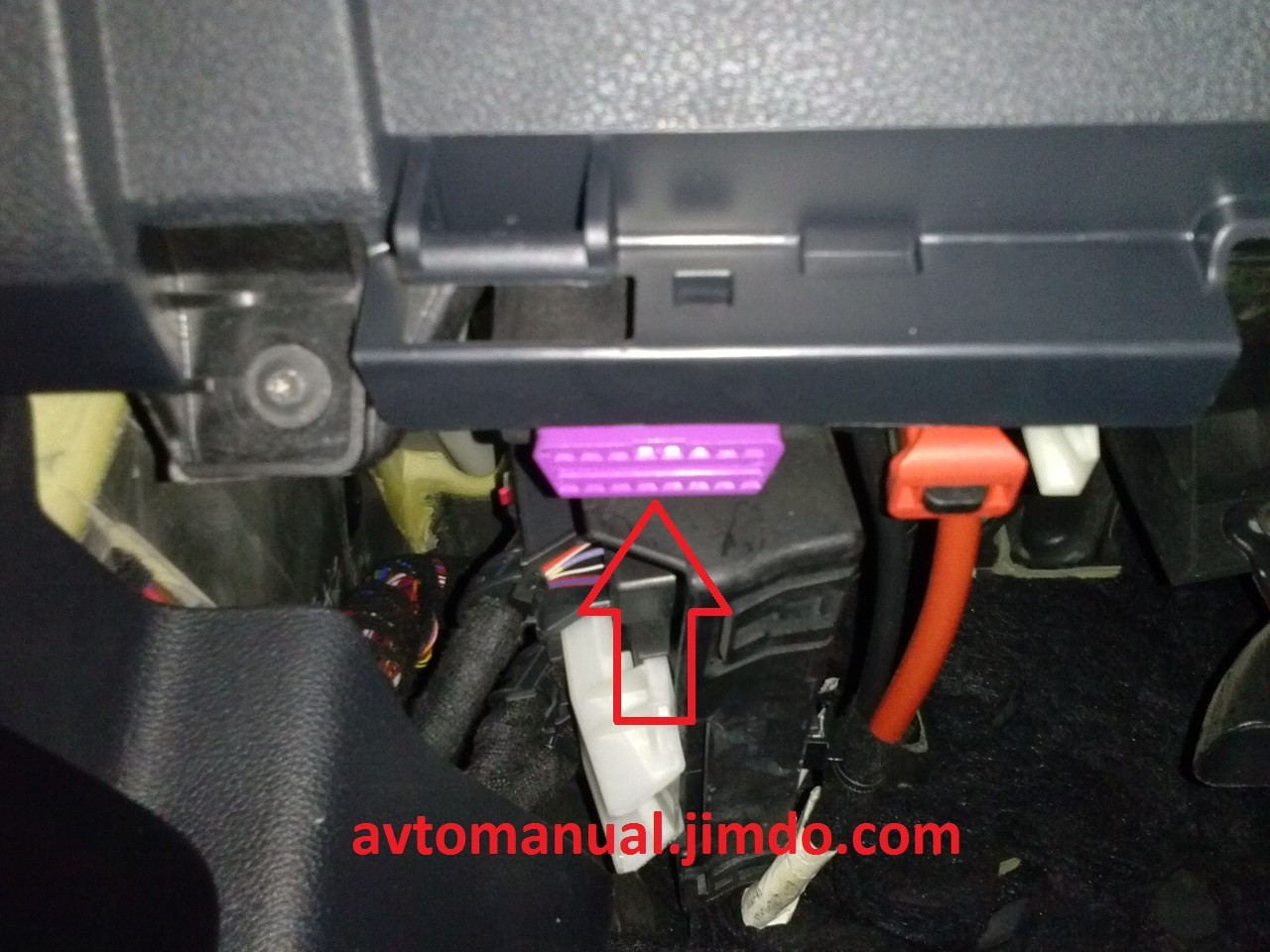

Расположение колодки диагностического разъема шкода октавия а7
