Диагностика модельной ряда Hundai Solaris позволяет выявить ряд проблем. К ним относятся неисправности с двигателем, автоматической коробкой передач, салонной электроникой системами безопасности и другими узлами. Благодаря компьютерному сервису можно быстро локализовать проблему, что позволяет оперативно ее устранить.

Solaris первого и второго поколений имеют небольшие различия по электронной начинке. В целом, бортовые системы диагностируются практически одинаковыми методами и сканерами. Сервис Солярис напоминает диагностику других автомобилей, поэтому проблем у владельцев не возникнет.

• на обоих поколениях применяются стандартные OBD2 разъемы;
• распиновка колодки – 16 контактов, стандарт DLC;
• для подключения можно использовать стандартный кабель VAG-COM для OBD2.

В остальном, принципиальных отличий в диагностике Солярис нет.

Данная инструкция подробно описывает процесс считывания данных с ЭБУ «Hyundai Solaris». Статья так же содержит рекомендации: какой сканер или адаптер, а так же программу выбрать для диагностики. В статье имеются полезные ссылки на более подробные инструкции и обзоры диагностического оборудования.

Описание продукта

1. Версия программного обеспечения: V2.1

2. Аппаратная версия: V1.5

3. Работает со всеми OBD-II совместимыми транспортными средствами

4. Беспроводная связь (Bluetooth)

5. Программное обеспечение включает в себя пальмы, КПК, Windows PC, Windows Smartphone

6. Поддерживает ISO 9141, KWP2000, CAN bus

7.Поддержка Android, не поддерживает iPhone

Вопросы и ответы:

1. Вопрос: подходит ли elm327 v1.5 OBD для моего автомобиля?

Ответ: если у вашего автомобиля есть протокол obd2, устройство поддерживает ваш автомобиль.

Американская автомобильная поддержка obd2 после 1996 года

Европейская Автомобильная поддержка obd2 после 2004 года

Азиатский автомобиль поддерживает протокол obd2 после 2008 года, некоторые Японские Автомобильные поддержки после 2005 года

2. Вопрос: Как получить подходящее программное обеспечение приложения?

Ответ: вы можете загрузить приложение из магазина Google. Мы предоставили его для вас, вы можете отсканировать qr-код, чтобы загрузить приложение. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.

Уважаемый покупатель из России, как мы знаем:

Большинство автомобилей подходит, но:

Он не поддерживает российские местные автомобили, такие как ВАЗ, 2112, 2119,2117,2170, 2121, 2123, УАЗ

Для LADA, не могу гарантировать

Для Renault-Dacia Logan, не поддерживает, для Renault после 2009 года, не поддерживает Clio 2

Для Ssangyong подходит только с 2021 года по настоящее время

1996 или более новая модель автомобиля в США

Подходит для Chrysler, подходит для Ford, подходит для Jeep

2001 или более новый модельный год автомобиль продается в Европейском союзе

Подходит для Alfa Romeo, подходит для SAAB, подходит для Acura, подходит для Opel, подходит для Audi, подходит для сиденья, подходит для Peugeot, подходит для Renault, подходит для Bentley, подходит для Skoda, подходит для Daewoo, подходит для Benz, подходит для Daihatsu, подходит для Land Rover, Подходит для BMW, подходит для Vauxhall, подходит для Citroen, подходит для Volvo, подходит для Fiat, подходит для VW, подходит для Ford, подходит для Jaguar

2008 или более новая модель года автомобиль продается в азиатском союзе

Подходит для KIA, подходит для Isuzu, подходит для Honda, подходит для Mitsubishi, подходит для Hyundai, подходит для Dacia, подходит для Lexus, подходит для Mazda, Подходит для Nissan, подходит для Subaru, подходит для Suzuki, подходит для Toyota

SAE J1850 ШИМ (41,6 кбод)

SAE J1850 VPW (10,4 кбод)

ISO 9141-2 (5 бод инициализации, 10,4 кбод)

ISO 14230-4 KWP (5 бод инициализации, 10,4 кбод)

ISO 14230-4 KWP (быстрая инициализация, 10,4 кбод)

ISO 15765-4 CAN (11 бит ID, 500 кбод)

ISO 15765-4 CAN (29 бит ID, 500 кбод)

ISO 15765-4 CAN (11 бит ID, 250 кбод)

ISO 15765-4 CAN (29 бит ID, 250 кбод)

* Настройки по умолчанию (настраиваемые пользователем)

Мини ELM327 функциями Bluetooth

• Чтение диагностических кодов неисправностей, как общих, так и конкретных производителей, и отображение их значения (более 3000 общих кодов в базе данных).

• Очистите коды неисправностей и выключите светильник MIL (“Проверьте двигатель”)

Отображение данных датчика тока, включая:

• И двигателя (об/мин)

• Расчитанное значение нагрузки

• Хладагент Температура

• Расход Системы статус

• Автомобиль Скорость

• Кратковременная топливная отделка

• Долгосрочная топливная отделка

• Впускной коллектор Давление

• Время опережения

• Всасываемого воздуха Температура

• Скорость потока воздуха

• Абсолютное Положение Дроссельной заслонки

• Напряжение датчика кислорода/соответствующая краткосрочная топливная планка

• Расход Системы статус

• Расход Давление

• Многие другие

1) для сопряжения с «OBD2» введите rquired PIN устройства 1234 или 0000 для продолжения.

2) Запустите Torque или другое приложение, найдите «статус адаптера», нажмите его в настройки

3) Выберите тип подключения к Bluetooth, выберите Bluetooth устройство obd2, затем выйдите и перезагрузите.

4) все будет в порядке

1 шт. * Super MINI ELM327 Bluetooth (qr-код находится в картонной коробке)

Техническое обслуживание

Кузов и салон

Ходовая часть

Трансмиссия

Рулевое управление

Тормозная система

Двигатель

Электрооборудование

Система вентиляции и кондиционирования

Система безопасности

Запасные части и расходники

Система смазки

Система охлаждения

Система питания

Система улавливания паров топлива

Система выпуска газов

Другие статьи

Сейчас практически каждый мировой производитель разработал себе универсальную платформу, на которой можно построить городской кроссовер, а можно бюджетный седан. Два, казалось бы, разных автомобили, за разные деньги, но, если “копнуть” они могут иметь очень много общего, особенно по электронике.

Что такое скрытые функции? Такого термина нет, придумали его автомобилисты. Суть в том, что за логику работы различных электронных устройств автомобиля отвечает блок BCM (Body Control Module).

Этот блок может с помощью цифрового сигнала управлять дворниками, форсунками, замками дверей, моторами стеклоподъемников, зеркал и так далее. Именно для этого используется CAN-шина, по ней передается/принимается цифровой сигнал, который дальше преобразуется в аналоговый. Такой подход предложил инженер компании Bosch еще в 80-х годах.

В блоке BCM заложено множество настроек, более того в ряде случаев блоки в дешевом и дорогом автомобиле “одинаковые” их просто нецелесообразно удешевлять (собственно то с чего я начинал эту статью), но ряд функций просто отключается, чтобы была некоторая разница.

Что можно активировать – настроить? Можно отключить разные джинглы (звуковые оповещения о не пристёгнутом ремне о ключе в замке и так далее), изменить алгоритм настройки усилителя руля, как правило производитель закладывает несколько профилей (среди которых есть спорт), изменить чувствительность датчика света, чтобы ближний включался позже.

Включить такие функции как помощь при старте в гору (на механике удобно), система косвенного контроля в шинах, которая работает за счет информации от датчиков ABS.

Во многих автомобилях VAG с завода не активирована функция автоматического закрытия окон в дождь, даже в дорогих. Хотя датчик дождя и автоматические стеклоподъемники стоят много где, вопрос лишь программного обеспечения.

Конечно всё не описать, так как для одних автомобилей список скудный, а для других очень даже обширный, например, у другу на Audi Q7 было так, на автомобиле стоит с завода котел Webasto, но он не активирован программно, дилер запросит за процедуру 50 тысяч. В итоге активировали обычным шнурком “Вася Диагност”, цена которого с хорошим обновляемым ПО 6 тысяч, им же теперь можно читать ошибки, смотреть показатели коррекций и многое другое.

Главный вопрос, как? Естественно нужен сам диагностический прибор, самый доступный вариант ELM 327 ( ссылка на Алиэкспресс ).

Уже давно не секрет, что диагностика электронных систем автомобиля у ОД достаточно дорогая процедура. Есть альтернативный вариант для “домашнего” использования устройство, под названием OBDII ELM 327 (это мини сканер для самостоятельной диагностики автомобиля).

Стоимость данного девайся на разных сайтах очень сильно отличается от 250 до 1200 рублей. Все зависит от самого магазина и упаковки. (хотя внутри как правило все одно и тоже). Я выбрал для себя вариант покупки через Ebay.

Расписывать что умеет данный девайс не вижу никакого смысла. Достаточно воспользоваться любой поисковой системой и понять что же он умеет. В сегодняшней записи я постараюсь рассказать КАК ЖЕ с ним работать. Я далеко не писатель, но постараюсь рассказать и показать все наглядно в фотографиях.
1.Берем сканер

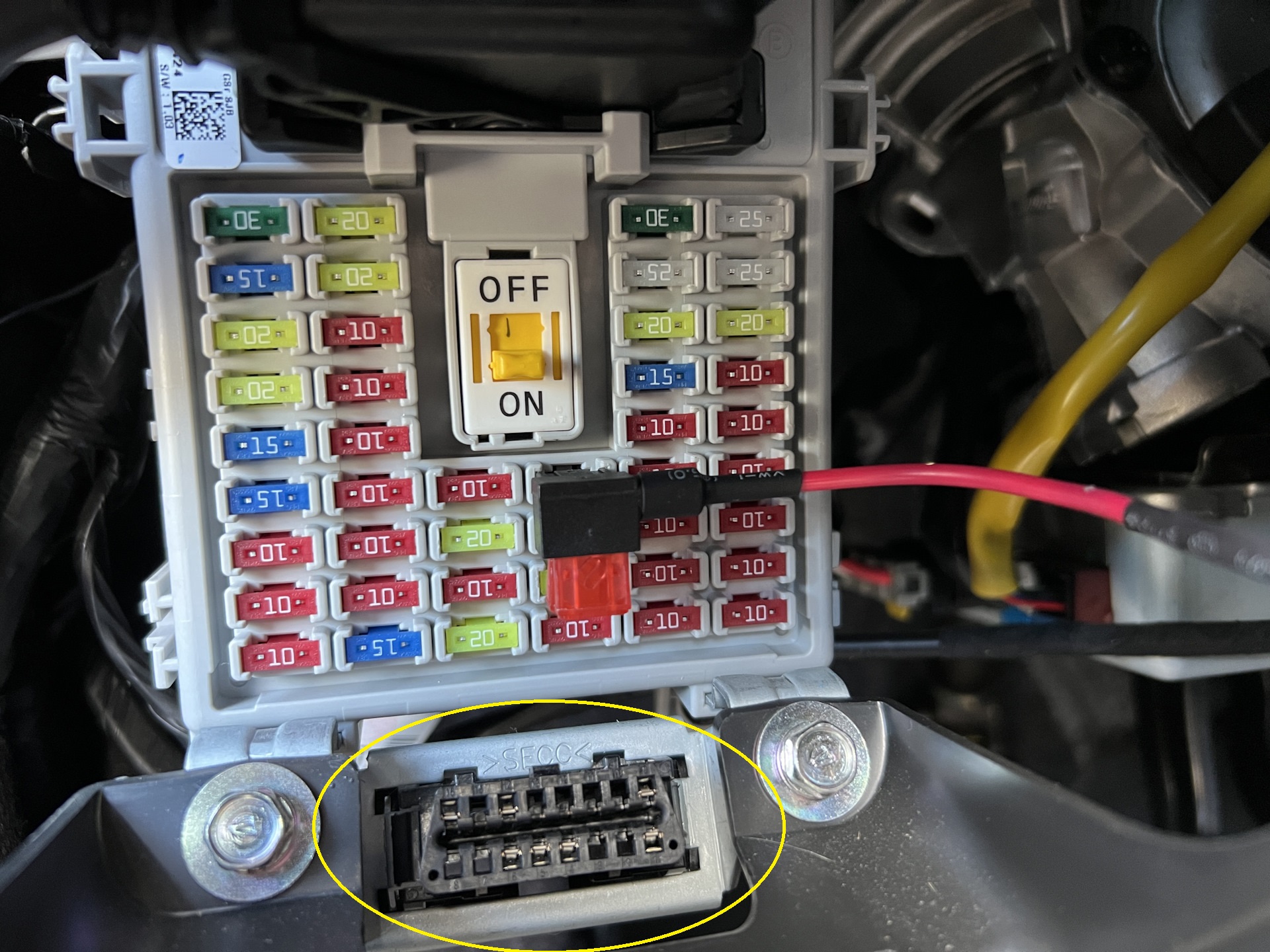

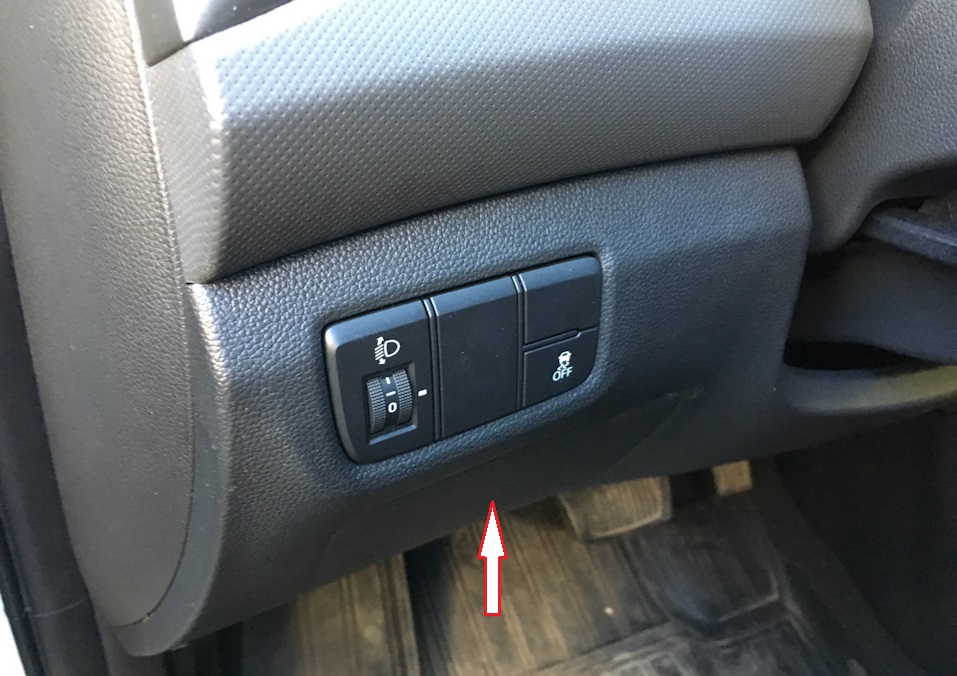

2.Вставляем в разъем OBDII (находится слева от руля за крышкой, чуть ниже блока предохранителей). Лампочки загорелись (говорит о том, что адаптер по крайней мере рабочий)

В) Начинается сканирование устройств Bluetooth. Сначала Мы видим незнакомое устройство с MAC адресом но не пугаемся

На разных сканерах бывают разные пароли (как правило пароль написан в инструкции). Так как мой адаптер был куплен на Ebay и получил я его в пакетике – интрукции конечно же приложено не было. Но немного погуглив, нашел список стандартных паролей : 0000, 1234, 6789. Мне подошел пароль 0000.

Д) Вводим пароль и авторизуем адаптер на нашем устройстве.

На этом манипуляции с самим адаптером закончены.

Скачиваем саму программу и плагин. И переносим установочные файлы на устройство.

Сначала устанавливаем программу Torque Pro.

Затем поверх установленной программы Torque Pro устанавливаем плагин Hyundai Adv for Torque.

В связи с тем, что на драйве ограничение по фото в 20 штук, то рассказывать в этой записи о возможностях и настройках программы Torque Pro просто не вижу смысла. Так что на сегодня все)))

П.с. В следующей записи постараюсь рассказать о возможностях и настройках самой программы. Кому интересно – не переключайтесь)

Как у каждого автомобилиста должен быть домкрат, так и должен быть диагностический адаптер. В современном авто без этого не обойтись, учитывая количество электроники и диагностических систем. Вот я и решил купить себе OBD сканер ELM327 Bluetooth Mini v1.5. Али в Крыму не работает, поэтому заказывал тут. Цена — 999 руб. Сам адаптер по качеству очень понравился, работает шустро, без ошибок. Подключается элементарно как к ПК, так и к Android через bluetooth (инструкция идёт в комплекте).

Программу для диагностики использую Car Scanner ELM OBD2. Программа очень удобная, куча встроенных профилей подключения для разных марок, множество датчиков, как стандартных, так и более глубоких, можно настраивать свои PIDы. Сопряжение с адаптером стабильное, высокая скорость чтения данных. Разработчик российский, регулярные обновления и нормальная обратная связь. Рекомендую как отличную и более понятную альтернативу Torque (которому для нормальной работы нужны ещё дополнительные плагины).

Ну и конечно, ничто не бывает идеально😖 Первоначально я заказал адаптер ELM 327 Bluetooth Micro за 399 руб. Он ничерта не подключался, глючил, а в один момент — перестал работать тахометр. Программа Car Scanner указывала на “плохой ELM”.
Помучавшись пару часов, я выяснил, что это адаптер версии 2.1., а не 1.5. А в чём разница? Порывшись в интернете, я узнал, что в ELM версии 1.5. используется прошивка от оригинальной микросхемы канадской компании “ELM Electronics”, которую китайцы скопировали и “засунули” в свой процессор PIC. Т.е. китайский ELM версии 1.5. это почти что оригинальный ELM327, поэтому он и работает с большинством автомобилей без проблем.
Версия 2.1. — это уже полностью китайская прошивка, которую написали для процессоров MCP и BK. Отсюда и глюки, невозможность подключения и ошибки OBD. По версии различных интернет источников (за достоверность которых я не берусь утверждать) работать он может с 10-20% процентами автомобилей.
Разгневавшись, я написал продавцу, мол так и так, не работает адаптер и чуть не угробил ЭБУ. Приготовился к войне. Однако, на моё удивление, продавец очень быстро отреагировал и предложил купить адаптер версии 1.5. с доплатой разницы. Причём отправку CDEKом они осуществляют за свой счёт. Я согласился и остался доволен) Так что, с ними можно работать, люди честные.
А вот и фото адаптера, который я заказал первоначально:

Вердикт — если адаптер стОит сильно дёшево — это, с 95% вероятности, адаптер версии 2.1. Перед покупкой, убедитесь, что он подходит для вашего авто.

Стандарт OBD2 широко применяется на автомобилях Hyundai с 2000 года. Благодаря этому диагностику узлов можно произвести через адаптер ELM327. Устройство поддерживает подключение через планшет, компьютер или смартфон с предустановленным сервисным ПО.

Коммутация с блоком управления происходит через DLC разъем с 16 пинами. ELM327 совместим с большинством моделей: Accent, Atos, Coupe, Elantra, I10, IX20, IX35, Santa Fe, Tucson и другие. Подключение к адаптеру осуществляется через USB, Bluetooth.

На этой странице можно найти основную информацию по совместимости и диагностике

ELM327 с автомобилями Hyundai:

Важно:

Модели старших годов выпуска могут оснащаться разъемом стандарта OBD2, но не поддерживают доступные ISO. Такие блоки диагностируются отдельными средствами.

Не каждая модель поддерживает соединение через адаптер ELM327. Более старые кузова могли оснащаться разъемами DLC, но рассчитаны на другие стандарты обмена информацией.

Для проверки совместимости своего автомобиля воспользуйтесь нашей базой данных. Выберите из списка нужный вариант и система автоматически определит поддержку ELM вашим ЭБУ.

Главная функция адаптера – декодирование информации поступающей на ЭБУ. Это показания датчиков двигателя, систем безопасности и торможения, электронных компонентов и других узлов. Устройство принимает сигнал, обрабатывает его и отправляет в доступном виде на диагностическое ПО.

Обмен пакетами значений происходит через специальные протоколы. Стандарт OBD2 предусматривает пять вариантов:

• SAE J1850 тип PWM;
• SAE J1850 тип VPW;
• ISO 14230-4 (KWP 2000);
• ISO 9141-2;
• скоростная шина CAN ISO 15765.

На ранних выпусках Хендай применялась низкоскоростные, одноканальные протоколы. С развитием автомобильной электроники их заменяли дуплексные варианты типа CAN.

На разных поколениях применялись стандарты передачи:

• ISO 9141;
• KWP 2000 Fast Type;
• CAN (начиная с 2006 года).

Важно:

разные выпуски Хендай поддерживают не одинаковый набор диагностических режимов. Чем новее сборка, тем более широкий набор сервисных функций обеспечивает ЭБУ.

Базовый набор режимов для Hyundai:

• PID Status, Live PID Information – значение с датчиков в реальном времени;
• Freeze Frame – скриншот текущих параметров работы двигателя;
• DTC,  Reset – отображение ошибок компонентов, удаление кодов из памяти ЭБУ;
• Sensor Monitoring Test Result – показания лямбда зонда;
• Request Vehicle Information – отображения полной информации об автомобиле;
• Test results, continuously monitored – контроль топливо-воздушной смеси, зажигания;
• Test results, non-continuously monitored – отслеживание значений элементов выпускной системы.

Хендай со старыми стандартами обмена не поддерживают ряд перечисленных режимов.

Выберите модель авто и год выпуска, чтобы определить какие режимы диагностики через адаптер ELM327 поддерживает ваш автомобиль, а так же на каком протоколе базируется OBD2 порт. Данные предсталвны на следующие модели и их модификации: Accent, Accent (MC), Accent (RB), Atos, Azera 4, Azera 5, Coupe (GK), Coupe (RC), Creta, Elantra, Elantra (HD), Elantra (MD/UD), Eon, Genesis, Getz, H1, I10, I10 (IA/BA), I20, I20 (GB), I30, I30 (GD), I40, IX20, IX35, Ioniq, Kona, Matrix, Santa Fe, Santa Fe II, Solaris, Sonata, Sonata 6, Sonata 7, Starex, Terracan, Trajet, Tucson, Tucson III, Veloster, XG25, XG30, XG350.

Примечание:

(1) – Цифры между скобками (x3) соответствуют количеству транспортных средств одного и того же типа

(2) – Мощность в лошадиных силах по DIN (умножается на 0,736 для мощности в кВт)

(3) – ПИД поддерживается только для основного датчика кислорода (№ 1)

• Столбец режима X: транспортное средство, показывающее 00000000 в режиме, означает, что соответствующий PID не активен и что в результате режим поддерживается, но не отвечает ни на какие запросы. Ни один из автомобилей, описанных ниже, не поддерживает режим 8.
• Энергетическая колонка: тип топлива, Die для дизеля, Pet для бензина, Hyb для гибрида
• Транспортные средства в этом списке классифицируются в алфавитном порядке в зависимости от марки, модели, затем в порядке возрастания мощности.

Определить, где находится OBD2 разъем

Если Вы не смогли найти разъем, попробуйте воспользоваться нашим онлайн-сервисом.

Определить, какой протокол используется в вашем авто

Протокол можно узнать, исходя из ECU и документации на него. Так же большая часть автомобилей HYUNDAI имеется в нашей базе, которая представлена выше. Просто выберите модель вашего авто и посмотрите какой протокол используется для передачи данных.

Определить какой версии ELM327 автосканер подойдет для автомобиля

Так же стоит учитывать тип соединения (Wi-Fi, Bluetooth, USB) и ваше устройство для утсановки диагностического софта (Ноутбук, Смартфон iOS или Android). Для iOS подойдёт только Wi-Fi адаптер.

Для диагностического адаптера ELM327 необходим софт, который устанавливается на ноутбук или смартфон/планшет.

Для подбора программы для адаптера перейдите в раздел: “Программы” или ознакомьтесь с таблицей ниже.

Воспользоваться инструкцией по подключению ELM327 адаптера и провести диагностику

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: “Коды ошибок“

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

После авторемонта требуется повторно проверить автомобиль на ошибки адаптером (сканером). Стереть ошибки при необходимости.

Scan Tool Pro – бюджетный мультисканер для HYUNDAI

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 – пока что самая стабильная версия. Сканер имеет максимальную совместимость с автомобилями с 1996 года выпуска в том числе с Hyundai: Solaris, Accent, Creta, Elantra, Santa Fe, Sonata, Getz и других моделей.

По ссылке указанной справа можно ознакомиться со сканером для автодиагностики “Scan Tool Pro”. Это сайт официального дилера, который дает гарантию 12 месяцев.

Загорелся Check Engine на HYUNDAI? Прочитай статью, чтобы решить проблему

Какие бывают адаптеры ELM327

Самостоятельная диагностика автомобилей HYUNDAI через ноутбук

Обзор и инструкция на сканер ELM327 Wi-Fi

Лучшие автосканеры для диагностики авто любой марки

Обзор и инструкция на сканер ELM327 Bluetooth

Делали вы компьютерную диагностику самостоятельно?

Илья Васильев
Автор сайта / Диагност

Автор всех статей на сайте. 7-ми летний опыт в автодиагностике и ремонте авто любой сложности и любых марок. Увлекаюсь программированием, чип-тюнингом.

Публикую статьи с обзорами диагностического оборудования, делюсь опытом, программами и инструкциями.

Частые вопросы по автодиагностике через компьютер или смартфон

Рассмотрим популярные вопросы по Hyundai Solaris.

Диагностика ошибок и их расшифровка

В режиме самодиагностики или во время сервиса сканером, ЭБУ выдает определенный набор символов, объединяющихся в код. Значения выводятся через вспышки индикатора CHECK или в буквенно-цифровой форме.

Пятизначный код ошибки состоит из:

• первая позиция – буква;
• вторая – цифра-определитель;
• третья – вид ошибки.

Буквенная позиция состоит из символов:

• P – силовая установка;
• B – неисправность внутри кузова;
• C – ошибка шасси.

• 0 – общий символ наличия неисправности для стандарта OBD2;
• 1 – код-идентификатор производителя.

• 1, 2 – наличие дефекта в системе топливоподачи или забора воздуха;
• 3 – неисправность зажигания;
• 4 – ошибка вспомогательных систем;
• 5 – нестабильность холостого хода;
• 6 – ошибка ЭБУ, электрических магистралей;
• 7, 8 – нарушения работы трансмиссии.

На четвертой и пятой позиции фиксируются порядковые идентификаторы неисправности. В режиме самодиагностики диапазон вывода ошибок ограничен.

Подходящие адаптеры и кабели для диагностики

Важно:

Автомобили модельного ряда Solaris имеют особенность CAN-шины – она урезанная. Для комплектаций типа Base, Optima характерен дуплексный обмен между автоматической трансмиссией, штатным иммобилайзером и контроллером управления двигателем. Сборки Comfort и Family отличаются соединением шины CAN с модулем BCM – управления узлами кузова.

Для профессиональной диагностики автомобилей семейства Hyundai разработан дилерский сканер HYUNDAI & KIA GDS VCI. При использовании адаптера типа ELM327, рекомендуем применять версию чипа 1.5. Она отличается стабильностью соединения и работы.

Подходящие сканеры

Автомобили Солярис совместимы со следующими типами сканеров:

1. HYUNDAI & KIA GDS VCI – официальный сканер, заточен под работу с блоками Solaris и другими моделями. Поддерживает дуплексный, скоростный протокол CAN. Имеет расширенную базу кодов, что позволяет выявить наиболее редкие неисправности.
2. CDP Launch CReader – мультимарочный прибор, работающий с разными блоками управления, включая Bosch Kefico. Имеет дисплей, что упрощает диагностику.
3. Сканматик OBD2. Популярный сканер для сервиса большинства марок автомобилей. Оснащен внушительной базой кодов, поддерживает режим глубокого сканирования.
4. Launch X431 Pro – профессиональный мультимарочный прибор. Оснащен дисплеем.

Для полной и детальной диагностики Солярис рекомендуем прибор HYUNDAI & KIA GDS VCI. Этот сканер имеет базу неисправностей именно под автомобили Hyundai.

Особенности профессиональной углубленной диагностики

Глубокий сервис электронных узлов позволяет:

• выявить определенные типы неисправностей, встречающихся редко;
• определить непериодические дефекты;
• произвести анализ работы двигателя, автоматической КПП;
• отследить дефекты салонной электроники.

Профессиональную диагностику выполняют мультимарочными сканерами или диллерским прибором. Глубокий сервис позволяет определить весь класс ошибок для ЭБУ Солярис.

Особенности поверхностной диагностики

Упрощенный режим диагностики предназначен для владельцев Hyundai и для ежедневного использования. Суть процесса заключается в:

• регулярном обслуживании автомобиля;
• выявлении стандартных неисправностей;
• очистке памяти ПЗУ;
• анализе текущих режимов работы двигателя;
• проверке отдельных узлов.

Примечание:

Считывание показаний с датчиков – как сделать проще всего

Доступной для владельцев Солярис является связка диагностического ПО Torque и адаптера ELM327. Последовательность действий:

• установить приложение на телефон, планшет;
• подключить адаптер к сервисной колодке;
• синхронизировать прибор и программу;
• выполнить сканирование.

Примечание:

Torque позволяет достаточно информативно отследить состояние автомобиля. ПО поддерживает большое количество ЭБУ. Доступен анализ в режиме реального времени, список ошибок и калибровочных параметров.

Диагностика двигателя Солярис своими руками через OBD2

Перечень параметров, допустимых для самостоятельного сервиса Solaris:

• положение коленчатого вала в текущий момент времени;
• момент распредвалов системы DOHC;
• текущие обороты двигателя;
• значение ДМРВ;
• MAP-показатель – давление в коллекторе;
• положение педали электронного акселератора;
• напряжение сети автомобиля;
• показание состава смеси – лямбда-зонд;

• текущая температура ДВС;
• коррекция пуска инжекторов (по цилиндрам);
• наличие пропусков воспламенения в цилиндрах;
• статус электромагнитной муфты кондиционера;
• текущее положение селектора передач (для АКПП);
• скорость движения;
• значение клапана EGR (шаги, процент открытия);
• температура впускаемого воздуха.

Для ЭБУ BOSCH KEFICO MEG17.9.12 и BOSCH ME17.9.11 допускается чтение заводских параметров, VIN-кода автомобиля, калибровочных значений узлов.

Способы выполнения диагностики Solaris

Автомобиль этой марки поддерживает два варианта сервиса:

• самодиагностика – выполняется опрос важных цепей через сам электронный блок управления;
• внешними сканерами.

Внимание:

Во втором варианте диагностика позволяет выявить глубокие или комплексные проблемы, связанные с электроникой. Метод самодиагностики применяется для поверхностного осмотра, а также для выявления сохраненных ошибок в памяти ЭБУ.

ЭБУ Hyundai Solaris

Автомобиль оснащается следующими модулями управления:

В Solaris применены два основных типа ЭБУ:

• BOSCH KEFICO MEG17.9.12;
• BOSCH ME17.9.11.

Автомобили, оснащенные автоматической коробкой, управляются блоком BOSCH KEFICO MEG17.9.12. ЭБУ имеет сдвоенный режим управления, одновременно выполняя функцию контроля над двигателем и коробкой. На корпусе выведены две колодки: для ДВС и АКПП.

BOSCH ME17.9.11 применяется на автомобилях с механической трансмиссией. Имеет один разъем сигнальных проводов, предназначенных для двигателя. Блок напоминает MEG17.9.12, но имеет некоторые различия в программной части.

Расположение ЭБУ:

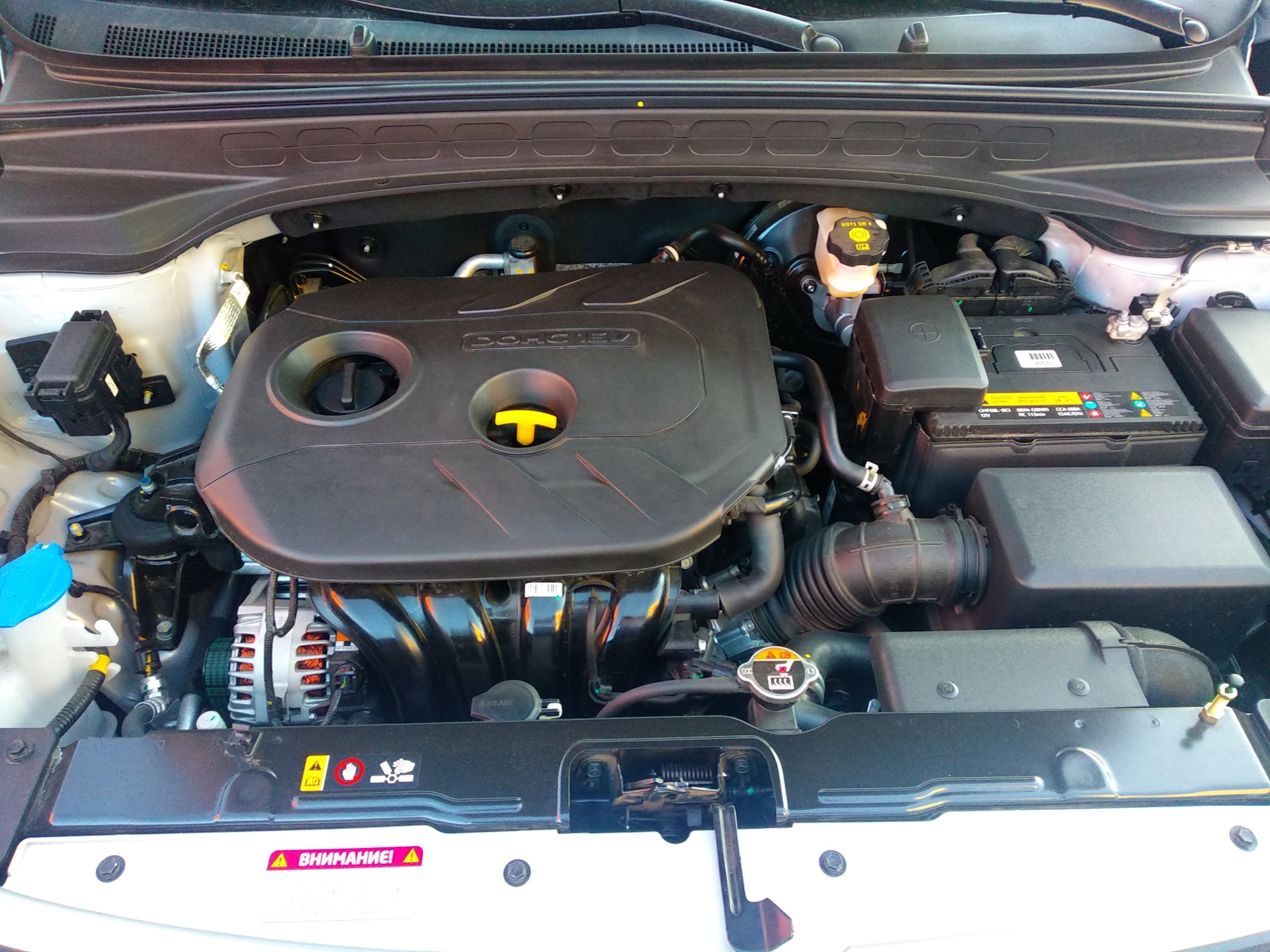

Блок управления Hyundai Solaris расположен в подкапотном пространстве, за аккумуляторной батареей. Сверху к корпусу подходят колодки электронных цепей.

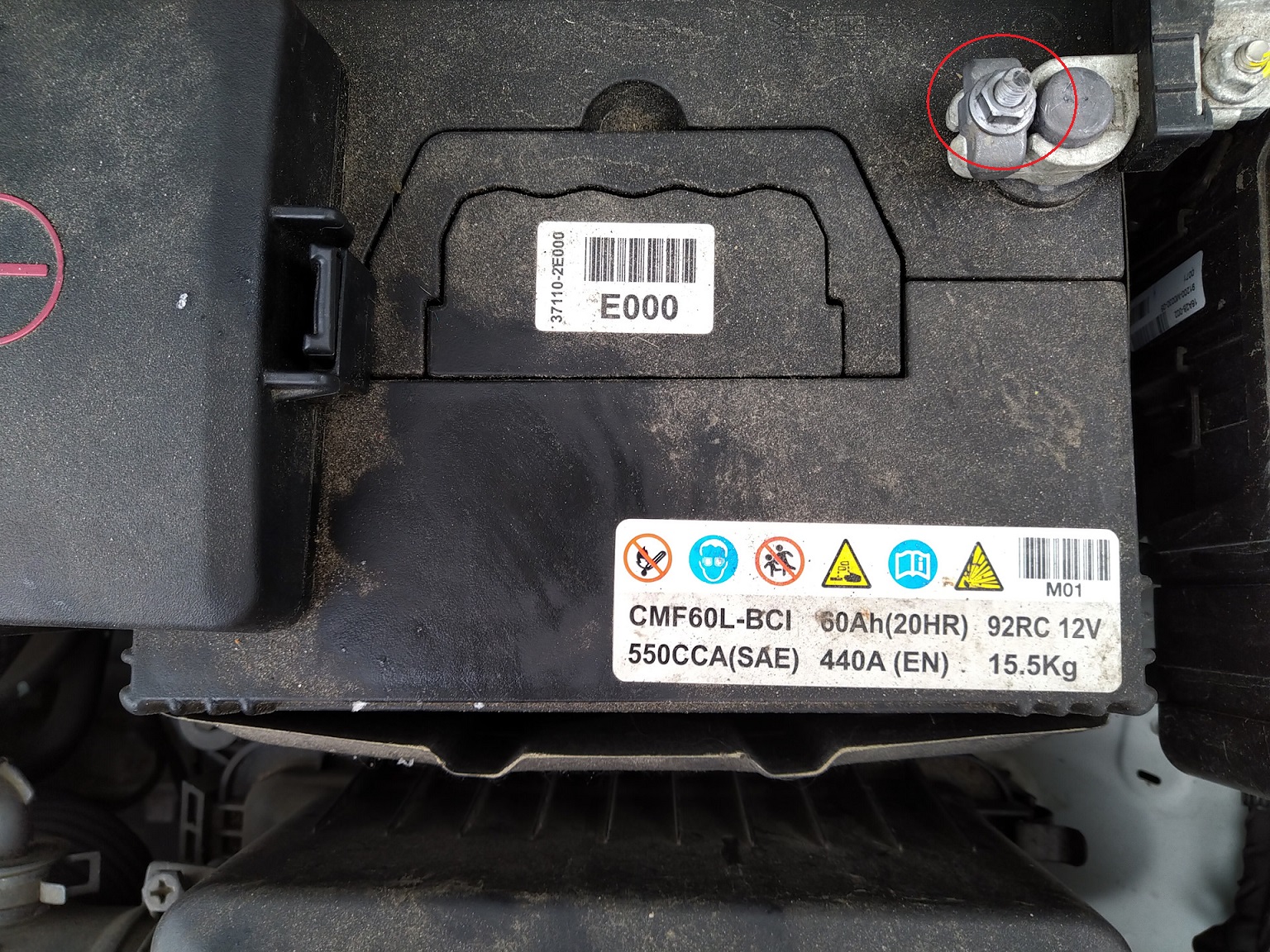

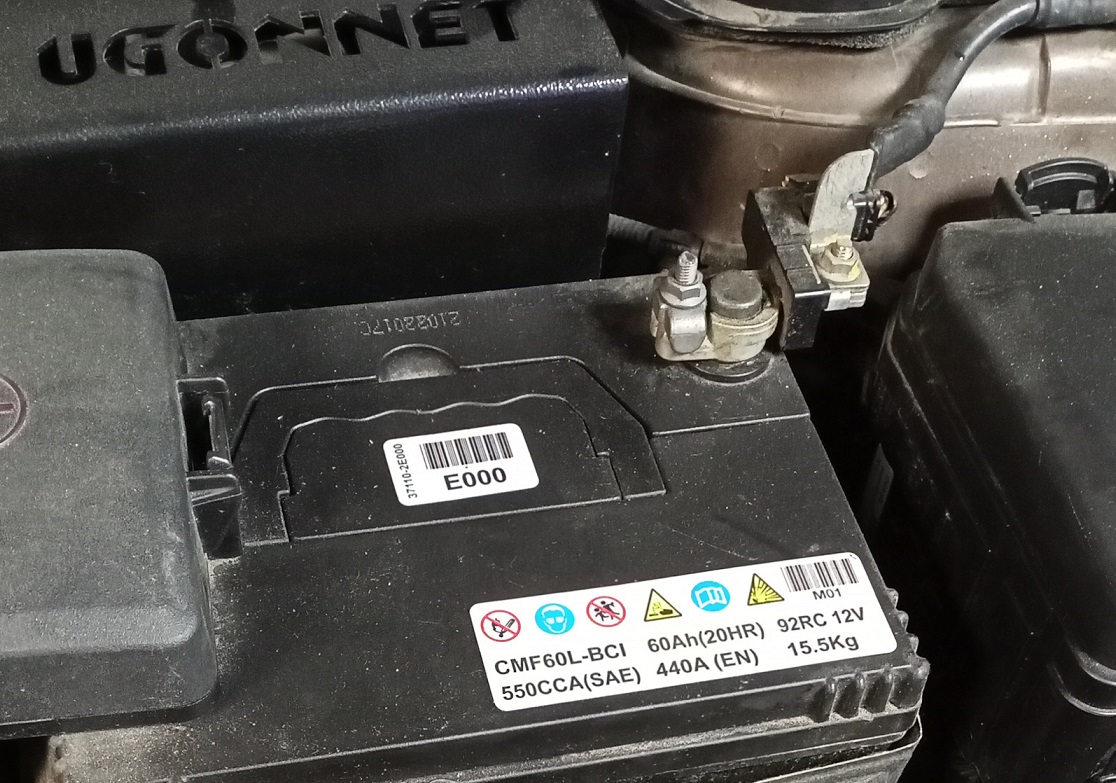

Для демонтажа блока управления необходимо снять АКБ, отвинтить винты крепления самого ЭБУ. Колодки отстегиваются фиксатором. Корпус блока выходит вместе с монтажной планкой.

Расположение ЭБУ на Солярис не меняется от поколения и актуально для всех моделей.

Чип тюнинг, прошивка:

Прошивка блоков управления – это специальная процедура по замене программного ядра. Выполняется при:

• серьезных неполадках со стороны прошивки;
• обновлении программного ядра на более новую версию.

Операцию выполняют программатором.

Чип-тюнинг относится к отдельной категории прошивки. Выполняют для увеличения мощности силового агрегата за счет изменений программного кода. Методика выполнения чип тюнинга аналогична, как и при стандартной прошивке.

Загорелся Check Engine на Hyundai Solaris?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Расположение колодки диагностического разъема хёндэ крета

Любой современный легковой или грузовой автомобиль можно обслуживать и
ремонтировать самостоятельно, в обычном гараже. Все что для этого потребуется – набор инструмента и заводское руководство по ремонту с подробным (пошаговым) описанием выполнения операций. Такое
руководство должно содержать типы применяемых эксплуатационных жидкостей, масел и смазок, а самое главное – моменты затяжки всех резьбовых соединений деталей узлов и агрегатов автомобиля.
Итальянские автомобили –(Мазерати) имеют свои конструктивные особенности. Также в особую группу можно выделить все французские машины –(Ситроен). Немецкие машины сложные.
Особенно это относится к(Порш), в чуть меньшей – к(Опель). Следующую
большую группу, обособленную по конструктивным признакам составляют американские производители-. Из Корейских фирм следует отметить

Совсем недавно японские машины отличались относительно низкой первоначальной стоимостью и доступными ценами на запасные части, но в последнее время они догнали по этим показателям престижные
европейские марки. Причем это относится практически в одинаковой степени ко всем маркам автомобилей из страны восходящего солнца – (Тойота),
(Мицубиси), (Субару), (Исудзу),
(Хонда), (Мазда или как говорили раньше Мацуда), (Сузуки), (Дайхатсу), (Ниссан). Ну, а машины, выпущенные под
японо-американскими брендами (Лексус), (Сцион), (Инфинити), (Акура) с самого начала были недешевыми.

Отечественные автомобили также сильно изменились с введением норм евро-3. лада калина, лада приора и даже лада нива 4х4 теперь
значительно сложнее в обслуживании и ремонте.

что делать если машина не заводится, как зарядить аккумулятор, как завести машину в мороз. ответы на эти вопросы можно найти на страницах сайта и книг.
представленных здесь же

Автомануал – от англ. manual – руководство. Пособие по ремонту автомобиля или мотоцикла. различают заводские руководства и книги , выпущенные специализированными автомобильными издательствами.

Cайт Автомануал не несет никакой ответственности за возможные повреждения техники или несчастные случаи, связанные с использованием размещенной информации.

Сканер Vgate iCar2 – современный адаптер для диагностики

В данном обзоре расскажем об автосканере фирмы Vgate. iCar2 – современный адаптер для диагностики, имеет как Wi-Fi, так и Bluetooth версии. Совместим со многими автомобилями.

Виды диагностических сканеров и преимущества мультисканеров

В обзоре представлены лучшие мультимарочные автосканеры для диагностика автомобилей. Рейтинг составлен на основе популярности сканеров и отзывов. Сканеры в обзоре: Launch Creader V+, Delphi DS150E, Scan Tool Pro, AutoCom CDP+, Launch X-431 Pro Lite v.2017, Autel MaxiSys MS906.

Launch x431 PRO – автосканер для профессионалов

Обзор серии автомобильных сканеров x431 PRO 2017 года от Launch. Полное описание линейки сканеров с характеристиками, фото и сравнением. Совместимость с авто, инструкция.

Способы диагностики ЭБУ. Прошивка Солярис через OBD2

Существует несколько вариантов электронного сервиса:

Для активации режима самодиагностики необходимо выполнить следующую последовательность действий:

1. Включить зажигания и выждать 3 секунды (не запуская мотор).
2. В следующие 5 секунд выжать педаль газа до упора 5 раз.
3. Отпустить педаль, подождать 7 секунд.

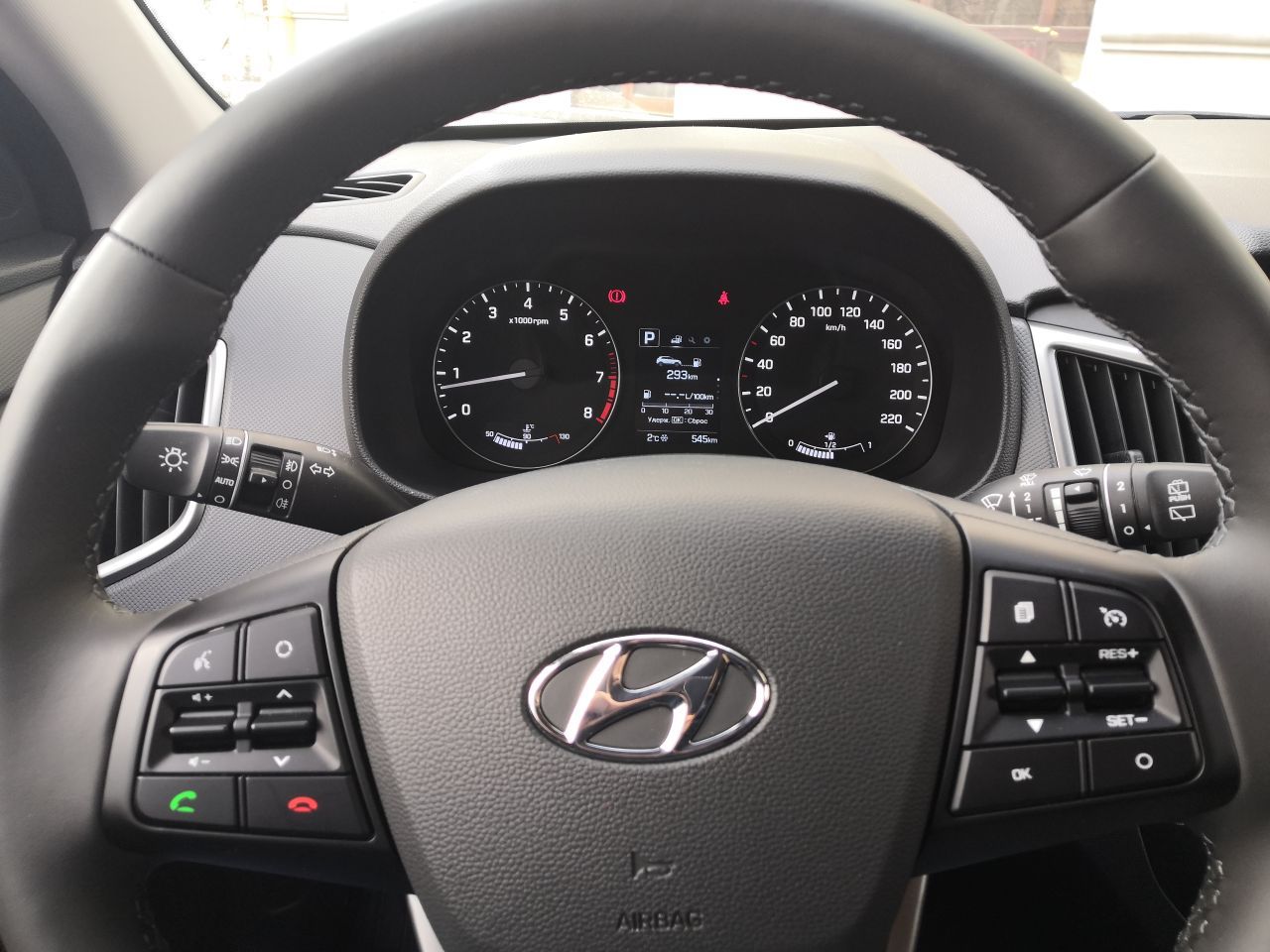

4. Заново выжать акселератор до упора пока не загорится индикатор CHECK.
5. Отпустить педаль, считать коды неисправностей (если присутствуют).

В Solaris предусмотрена следующая система визуальных оповещений: 4 серии по 10 мерцаний означают отсутствие сохраненных неисправностей в ЭБУ (код 0000).

Пример расшифровки кода 0103: серия из 10-1-10-3 вспышек индикатора, после которых следует пауза. Таким образом, расшифровывается любое значение. После паузы следует второй код, если он сохранен в ПЗУ блока. Когда перечень значений закончен, ЭБУ повторит цикл индикации заново до выключения зажигания.

Опрос памяти электронного блока можно выполнить и внешними устройствами – сканерами и адаптерами. Приборы позволяют произвести более глубокий анализ узлов автомобиля, систем управления и безопасности. При помощи сканеров можно определить периодичность возникновения ошибок, а также выявить нерегулярные неисправности электронных цепей.

Считывание памяти Солярис происходит через сервисный разъем OBD2. Сканер преобразует поток информационных пакетов, переводя их в оптимальный для сервисного ПО вид.

Обзоры диагностических сканеров для Хендай Солярис

Читай подробные статьи по обзору автосканеров, в том числе совместимых с Хендай Солярис.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Процедура обновления внутреннего программного ядра выполняется через программаторы. Для модели Солярис подходит адаптер OpenPort 2.0. Существует также поддержка PCM flash, выполняющего роль считывателя ядра ЭБУ.

Для процедуры понадобится:

• ноутбук с предустановленной ОС Windows;
• ПО для загрузки дампа файла;
• новая версия прошивки;
• зарядные устройства: для автомобиля и компьютера.

Процесс обновления прошивки автоматический. Но необходимо обеспечить стабильный заряд АКБ автомобиля и компьютера. Категорически не допускаются перебои в питании – возможен полный выход из строя ЭБУ.

Определить, где находится OBD разъем

Определить какой автосканер подойдет для автомобиля

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Для подбора программы для адаптера перейдите в раздел: “Программы“

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: “Обзоры OBD2 автосканеров“

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: “OBD2 коды ошибок Хендай Солярис“

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

После авторемонта требуется повторно проверить автомобиль на ошибки адаптером (сканером). Стереть ошибки при необходимости.

Scan Tool Pro – бюджетный мультисканер для Hyundai Solaris

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 – пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 1996 года выпуска в том числе с Hyundai Solaris.

По ссылке указанной справа можно ознакомиться со сканером для автодиагностики “Scan Tool Pro”. Это сайт официального дилера, который дает гарантию 12 месяцев.

Launch Autodiag (iDiag) – вся информация об адаптере

Launch iDiag – диагностический адаптер от Launch, который снят с производства, но остается популярным. Подробная статья с обзором, описанием и особенностями эксплуатации.

Creta obd2 сканер на алиэкспресс — купить онлайн по выгодной цене

Перед покупкой сравните цены на creta obd2 сканер, прочитайте реальные отзывы покупателей, ознакомьтесь с техническими характеристиками.

Закажите creta obd2 сканер онлайн с доставкой по России: товары с пометкой Plus доступны с ускоренной доставкой и улучшенными условиями возврата.

На Алиэкспресс creta obd2 сканер всегда в наличии в большом ассортименте: на площадке представлены как надежные мировые бренды, так и перспективные молодые.

Launch EasyDiag 3. 0 x431 – актуальная информация в одной статье

В статье рассказана вся актуальная информация о сканере для диагностики авто – Launch EasyDiag 3 x431. Описание, характеристики, инструкция по активации и прошивке.

Особенности и отличия диагностики Solaris

Принципиальных отличий в сервисе этой модели нет. Некоторые моменты, на которые стоит обратить внимание:

1. При использовании адаптера ELM327 рекомендуется брать версию с чипом 1.5.
2. ЭБУ BOSCH KEFICO MEG17.9.12 состоит из двух управляющих модулей: двигатель и трансмиссия. Можно провести сервис коробки передач из одного блока.
3. Размер дампа ПО для ЭБУ Солярис составляет 1504 Кб. Это стоит учитывать при подготовке прошивки.
4. Программирование выполнять только через сервисы, поддерживающие чипы Infineon TriCore Sak-TC1762. Режим загрузки – BSL.

В остальном, процесс диагностики схож с другими автомобилями.

Видео по теме:

Делали вы компьютерную диагностику самостоятельно?

Илья Васильев
Автор сайта / Диагност

Автор всех статей на сайте. 7-ми летний опыт в автодиагностике и ремонте авто любой сложности и любых марок. Увлекаюсь программированием, чип-тюнингом.

Публикую статьи с обзорами диагностического оборудования, делюсь опытом, программами и инструкциями.

Лучшие автосканеры для диагностики авто любой марки

В статье сделан подроный обзор на популярные автосканеры для диагностики автомобилей на русском языке, которые подходят для любой марки, с акцентов на 2019 год (перспективные модели). Представлены технические характеристики, фото, описание, возможности, плюсы и минусы.

Launch Easydiag 2. 0 – отличное решение для автодиагностики

Обзор диагностического адаптера Launch Easydiag 2.0 для считывания ошибок и их удаления. Как работает, описание и преимущества, перечень возможностей , технические характеристики и совместимость с автомобилями. Активация сканера, отзывы и мнения покупателей.

С ELM 327 не знаком только ленивый автолюбитель. Так как это самый доступный способ самостоятельно произвести чтение ошибок в своём автомобиле и при удачном стечении обстоятельств самостоятельно решить возникшую с автомобилем проблему.

ELM 327 это универсальный микроконтроллер, который позволяет читать данные из блоков управления автомобилем. Для используются специальные протоколы, “правильная” ELM 327 поддерживает 12 протоколов и это достаточно много.

Долгое время ELM 327 позволял только прочитать ошибки и стереть их. Проблема заключалась не в самом адаптере, а в программном обеспечении для него – не было хороших программ, которые бы раскрывали потенциал адаптера. Что и логично, разработка ПО занятие не из дешевых, особенно в данном случае. Но время идет, популярность особо не падает, как итог появляется достойный софт. В данном заметке хочу поговорить о программах для смартфонов с операционной системой Android , некоторые из перечисленных программ доступны в том числе и для пользователей iOS .

Начнём с программы CarScanner , субъективно, но на мой взгляд, это лучшее, что есть сегодня на рынке доступного ПО. Программа условно бесплатная, работает без оплаты с небольшим рекламным блоком внизу и некоторыми ограничениями. В любом случае доступ к Про версии стоит всего 260 рублей. Начать стоит с того, что программа очень простая в использовании и с русским языком, не нужно настраивать какие-то PID , что где-то искать и скачивать, всё доступно сразу, просто выбираешь профиль подключения со своим авто и получаешь данные.

Программа видит блоки, из которых она может вычитать ошибки, программа сама находит все датчики, данные с которых может получить, а также все тесты, результаты которых можно посмотреть. Самое приятное, она позволяет производить кодирование и адаптации, проще говоря включать скрытые функции автомобиля, об этом я более детально писал в заметке про то, что получилось активировать в моём автомобиле Skoda Rapid . При этом активации и сервисные функции доступны не только для VAG , уже точно есть Лада Vesta , есть Toyota (проверял на своём Rav 4) и много других автомобилей.

Вторая программа более узконаправленная и патриотичная (хотя для французского ВАЗ это уже не так актуально). Программа называется OpenDiag , читать информацию из блока управления двигателем можно бесплатно. Но если захотеть немного больше, то придется доплатить небольшие деньги за открытие дополнительных блоков – программа может читать блок безопасности, блок ЭУР и блок АКПП (вариатор Весты, АКПП Гранты). Так, например, на Весте пробег пишется в блок ЭУР, а в блок безопасности пишется количество циклов зажигания и время работы.
