Какие разъемы для диагностики использовались на автомобилях Рено?
Расположение разъема для диагностики у популярных моделей
Как провести самостоятельную диагностику?
Система управления
Меры предосторожности
Система бортовой диагностики двигателя и автоматической трансмиссии
Компоненты (1,6)
Электронный блок управления двигателя (1,6)
Снятие и установка
Комментарии к теме где находится диагностический разъем Renault Arkana
Комментарии к теме где находится obd разъем Renault Arkana
All vehicles are equipped with an OBD port to which you can connect your klavkarr diagnostic case. Sometimes, the most difficult thing is to find this port! In order to save you time, we have made available (for free) the information uploaded by our community of tens of thousands of users.
OBD connector location for Renault Arkana (2019 – 2021)
Download the app “Where is my OBD2 port? Find it!”
Важно:
1. Совместимость Renault со сканерами ELM327 по году выпуска
2. Режимы диагностики и OBD протоколы у автомобилей Renault
Предохранители Renault Arkana
Блок в салоне
Блоки под капотом
Блок предохранителей и реле
Важно:
Примечание:
Scan Tool Pro – бюджетный мультисканер для RENAULT
Диагностический разъем 12 пин Рено
Представленный 12-ти пиновый диагностический разъем автомобиля Рено имеет следующую распиновку:
На современных моделях автомобилей Рено (Renault), большинство моделей после 1997 года и все современные модели, имеют 16-ти контактный разъем OBD-IIвыполненный в форме трапеции.
Распиновка диагностического разъема стандарта OBD 2

Содержание статьи:

1. Какие разъемы для диагностики использовались на автомобилях Рено?
2. Расположение разъема для диагностики у популярных моделей
3. Как провести самостоятельную диагностику?

Диагностический разъем Рено, как и других марок автомобилей, предназначен для подключения сканирующего устройства в ходе проведения компьютерной диагностики. Она позволяет получить коды ошибок бортового компьютера, расшифровка которых укажет на имеющиеся неисправности. Диагностику необязательно проводить только в условиях автомастерской: при условии наличия сканера ее можно выполнить самостоятельно. Однако для этого нужно знать, где располагается разъем для его подключения. Это зависит от конкретной модели Рено и от года ее выпуска.

Код ошибки: Мигает чек в автомобиле, возможные причины. Горит лампочка неисправности двигателя: причины и последствия

Какие разъемы для диагностики использовались на автомобилях Рено?

На автомобилях марки Renault разных лет выпуска использовались преимущественно 2 типа диагностических гнезд для подключения сканирующей техники:

12-пиновый прямоугольный разъем. Он применялся преимущественно на моделях, выпущенных до 1998 года, сейчас его можно встретить только на самых старых автомобилях с большим пробегом. В отличие от современных подключений, он располагался за пределами салона. Он устанавливался од капотом авто: его можно обнаружить на перегородке, которая разделяет салон и моторный отсек. Для подключения к нему современных сканеров потребуется приобрести переходник.
Стандартный 16-контактный разъем OBD-II. Он устанавливается на всех более современных автомобилях этой марки. Универсализация упрощает подключение сканирующего оборудования, не требуется приобретать никакие дополнительные переходники.

Расположение диагностического разъема у новых автомобилей отличается: хотя во всех случаях он находится внутри салона, у разных моделей он располагается в разных местах. Это часто затрудняет самостоятельное проведение диагностики.

Расположение разъема для диагностики у популярных моделей

Ответов на вопрос, где находится диагностический разъем Рено, может быть несколько. Рассмотрим варианты его расположения на самых популярных и широко распространенных моделей:

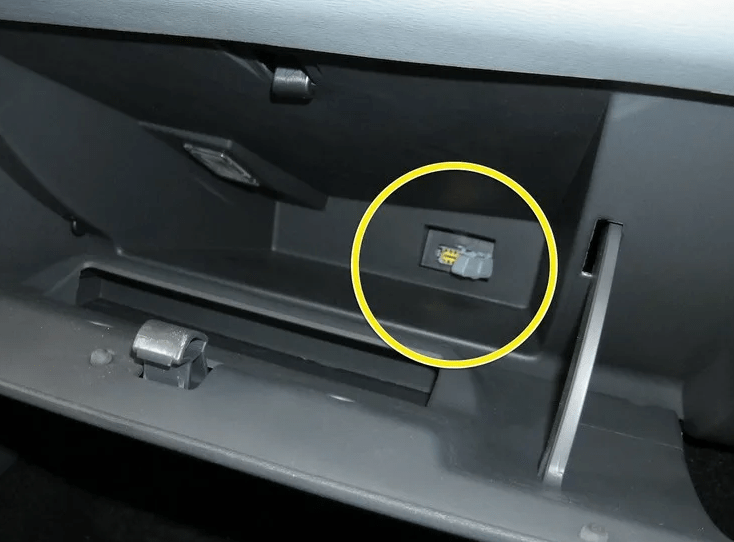

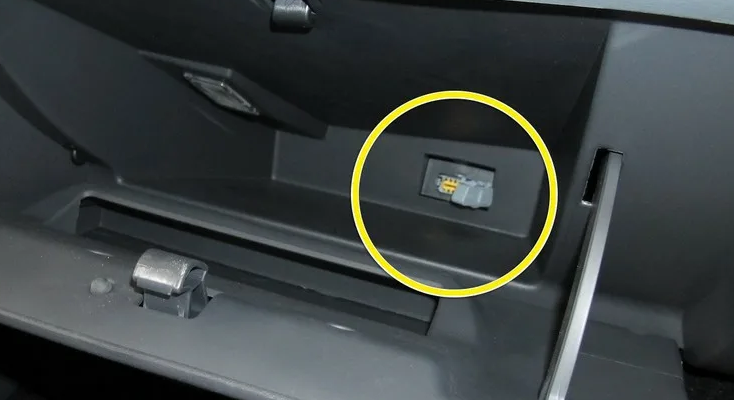

У Renault Logan и Renault Sandero он располагается в бардачке на задней стенке. Об этом знают далеко не все водители, что часто затрудняет поиск. Разъем прикрыт пластиковой заглушкой, которую часто непросто снять без специального инструмента и навыка. Чтобы не сломать пластиковую крышку, приходится действовать очень осторожно. Сам разъем имеет яркий-желтый цвет и стандартную трапециевидную форму.
У Renault Fluence и Renault Megane он расположен на центральной консоли. Для него выбрано место между магнитолой и панелью с кнопкой «Пуск», под ним располагаются гнезда для подсоединения кабелей USB и AUX. Гнездо для подключения сканера закрыто пластиковой крышкой с двумя защелками. Чтобы ее снять, можно воспользоваться тонким металлическим крючком или другим подручным инструментом.
У моделей Renault Megane первого поколения такое гнездо установлено под рулевой колонкой. Чтобы добраться до него, нужно посмотреть под рулевое колесо с правой стороны. Оно закрыто пластиковой крышкой, которую потребуется отсоединить.
У Renault Duster, как и у Логанов, для установки разъема используется бардачок. Чтобы до него добраться, потребуется сначала полностью освободить перчаточный ящик.
У Рено Кангу разъем расположен возле гнезда прикуривателя, он скрывается за пластиковой заглушкой.
У Renault Laguna он располагается под пепельницей. У моделей первых поколений он вынесен за пределы салона в подкапотное пространство, из-за этого часто возникают сложности с поиском даже в официальных сервисных центрах.

Код ошибки: автосканер ланос на АлиЭкспресс — купить онлайн по выгодной цене

Перечислены основные варианты расположения диагностического разъема.

У большинства других моделей разных лет выпуска он находится в одном из указанных мест: достаточно обнаружить пластиковую заглушку и аккуратно ее отсоединить для получения доступа.

Как провести самостоятельную диагностику?

Чтобы провести самостоятельную диагностику автомобиля, потребуется купить подходящий сканер. Производитель не рекомендует использовать устройства сторонних марок – они могут некорректно отображать результаты считывания кодов ошибок. Для решения задачи подойдет фирменное устройство CAN Clip или тестирующий комплекс Рено Консул 3, в качестве альтернативы можно использовать автосканер Autoboss PC MAX. Однако любые аналоги оригиналов не дают гарантии точности диагностики.

Она проводится следующим образом:

Через диагностический разъем автомобиль подключается к сканеру. Для этой цели также может использоваться ноутбук с установленной сканирующей программой. При использовании переносного компьютера потребуется переходник.
Программа запускается, она начинает сканирование сигналов бортового компьютера. Она анализирует модулей, электропроводки, предохранителей и других компонентов.
Считывающее устройство формирует коды ошибок и выводит их на экран с расшифровкой.

По полученным данным можно определить, где именно возникла проблема, какие компоненты нуждаются в замене. С помощью диагностического оборудования можно также выполнять перепрошивку электронных блоков управления для устранения программных ошибок.

Наличие сканера и умение им пользоваться дает возможность существенно сэкономить на услугах ремонтных центров. Можно самостоятельно выявлять и устранять поломки автомобилей Рено, чтобы быстрее возвращать автомобиль к работе.

Система управления

Меры предосторожности

Система бортовой диагностики двигателя и автоматической трансмиссии

Электронный блок управления двигателем (ECM) оснащен системой бортовой диагностики. В случае ухудшения эффективности работы устройств снижения токсичности отработавших газов эта система, с целью предупреждения водителя, включит индикатор неисправностей (MIL).

Внимание:
– Перед проведением любых ремонтных или проверочных работ убедиться, что зажигание выключено (ключ в положении “OFF”) и провод массы снят с аккумуляторной батареи. Обрывы/ короткие замыкания электрических цепей соответствующих переключателей, датчиков, электромагнитных клапанов и других подобных устройств будут сопровождаться включением индикатора неисправностей (MIL).
– После проведения работ убедиться в надежности подключения и фиксации разъемов. Выпадение (нарушение фиксации) разъема может привести к нарушению контакта в электрических цепях и включению индикатора неисправностей. (Убедиться, что в контакты на разъемах не попала вода, смазка, грязь, что клеммы не погнуты и т.п.).
– В некоторых системах и компонентах, особенно тех, которые связаны с системой бортовой диагностики (OBD), на жгутах проводов применяются разъемы нового типа с фиксаторами.
– После проведения работ соответствующим образом проложить и закрепить жгуты проводов. Повреждение проводов в местах их контакта с кронштейнами крепления может привести к короткому замыканию и включению индикатора неисправностей.
– После проведения работ убедиться, что резиновые трубки присоединены надлежащим образом. Неправильное подключение или разъединение резиновых трубок может привести к включению индикатора неисправностей (MIL) вследствие неисправности системы EVAP, системы впрыска топлива или других систем.
– Перед возвращением автомобиля клиенту обязательно удалить из памяти электронных блоков TCM и ECM (блока управления трансмиссией) ненужную информацию о ранее имевших место неисправностях.

Внимание:
– В качестве источника питания используйте только 12-тивольтовые аккумуляторные батареи.
– Никогда не отключать провода от аккумуляторной батареи при работающем двигателе.
– Перед подключением или отключением разъема жгута проводов блока ЕСМ выключить зажигание и отсоединить отрицательный провод от аккумуляторной батареи. Несоблюдение этого условия может привести к повреждению блока ЕСМ, т.к. питание подается на него даже при выключенном замке зажигания.
– Перед заменой электрических компонентов выключить зажигание и затем отключить отрицательный провод от аккумуляторной батареи.
– Не разбирать блок ЕСМ.
– Если провод с аккумуляторной батареи был снят, содержимое памяти блока ЕСМ вернется к своим исходным установкам. В этом случае блок ЕСМ начнет свою работу при исходных установках параметров управления. При этом работа двигателя может немного отличаться от той, которая наблюдалась перед отключением аккумуляторной батареи. Однако, это не указывает на наличие неисправности. Не следует заменять компоненты системы только на основании появления небольших отличий в работе двигателя.
При отключении аккумуляторной батареи связанная с токсичными выбросами диагностическая информация будет потеряна по истечении 24 часов:
Диагностические коды неисправности.
Одноцикловые диагностические коды неисправностей.
Массив сохраненных данных
Одноцикловой массив сохраненных данных
Коды проверки работоспособности системы
Контрольные тестовые значения
– При подключении разъемов к блоку ЕСМ фиксировать их при помощи рычага, стараясь установить разъем как можно глубже, как это показано на рисунке.
– При подключении или отключении штыревых разъемов блока ЕСМ соблюдать осторожность, чтобы не повредить (не погнуть или сломать) их контакты. Перед подключением разъема убедитесь, что штыревые контакты со стороны блока ЕСМ не погнуты и не сломаны.
– Надежно подключить разъемы жгута проводов блока ЕСМ. Плохое подключение может вызвать появление крайне высокого («броска») напряжения в обмотках катушек и конденсаторах, что может иметь результатом выход из строя интегральных микросхем.
– Не располагать жгут проводов системы управления двигателем ближе, чем в 10 см от окружающей проводки, чтобы избежать нарушений работы системы управления двигателем вследствие влияния внешних помех, вызывающих ухудшение работы микросхем и т п. компонентов блока управления.
– Не допускать попадания воды на компоненты системы управления и ее жгут проводов.
– Перед заменой блока ЕСМ выполнить проверку в соответствии с табличными данными величин напряжений на его контактах, на основании чего сделать заключение о работоспособности блока ЕСМ.
– Для предотвращения повреждения датчика массового расхода воздуха обращаться с ним с осторожностью.
– Не разбирать датчик массового расхода воздуха.
– Не очищать датчик массового расхода воздуха при помощи каких-либо моющих средств.
– Не разбирать устройство электропривода дроссельной заслонки.
– Даже небольшая негерметичность системы впуска может иметь серьезные последствия.
– Не подвергать ударам или вибрациям датчики положения распределительного (PHASE), и коленчатого (POS) валов.
– После проведения каждой из процедур по диагностированию неисправностей необходимо выполнить процедуру «Подтверждение наличия кода неисправности (DTC)» или процедуру «Комплексная функциональная проверка». Если ремонтные операции выполнены успешно, при проведении процедуры «Подтверждение наличия кода неисправности (DTC)» диагностический код появляться не должен. Если ремонтные операции выполнены успешно, процедура «Комплексная функциональная проверка» должна показать положительный результат.
– При проведении при помощи мультиметра измерений параметров сигналов на контактах блока ЕСМ ни в коем случае не допускать замыкания между собой двух измерительных щупов. Случайное соприкосновение двух измерительных щупов вызовет короткое замыкание в соответствующей цепи и приведет к повреждению силовых ключей блока ЕСМ.
– При измерении входных или выходных напряжений на блоке ЕСМ не использовать его контакты массы. Несоблюдение указанного требования может привести к повреждению силовых ключей блока ЕСМ. Для проведения измерений использовать иную массу, нежели контакты блока ЕСМ.
– Не включать топливный насос при отсутствии топлива в магистрали.
– Хомуты на топливных шлангах затягивайте заданным моментом.
– В процессе пуска двигателя не нажимайте на педаль акселератора.
– Не увеличивать без необходимости частоту вращения коленчатого вала двигателя сразу же после его пуска.
– Перед остановкой двигателя не повышать частоту вращения коленчатого вала.
– При установке в салоне автомобиля радиопередатчика или мобильного телефона, так как эти устройства, в зависимости от особенностей их размещения, могут оказать влияние на работу электронных систем автомобиля, обеспечить выполнение нижеуказанных условий.
– Размещать антенну как можно дальше от электронных блоков управления.
Прокладывать антенный кабель на расстоянии не менее 20 см, от жгутов проводов систем управления. Не укладывать указанные объекты параллельно друг другу на большом протяжении.
Устанавливать антенну радиоприемника и ее кабель таким образом, чтобы последний был как можно более коротким.
Проверить, что радиоприемник имеет надежное подключение к «массе» кузова автомобиля

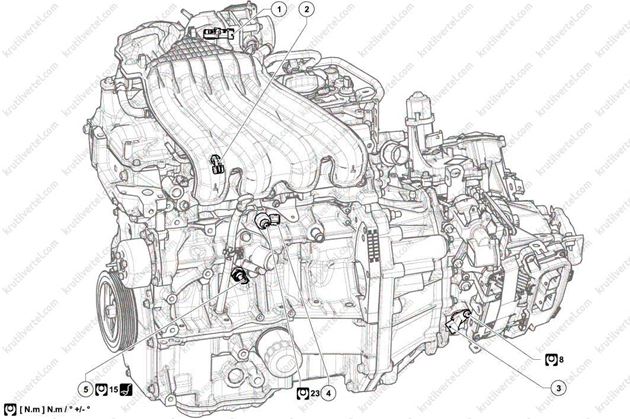

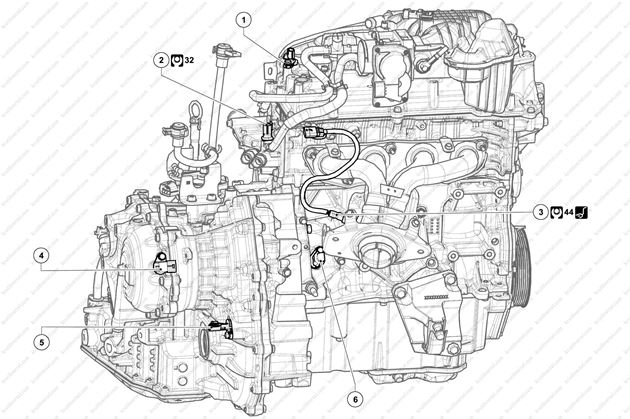

Компоненты (1,6)

Датчик давления поступающего воздуха
Датчик температуры поступающего воздуха
Датчик скорости
Датчик детонации
Датчик давления масла

Датчик положения распределительного вала
Датчик температуры охлаждающей жидкости
Датчик избытка кислорода
Датчик скорости
Датчик скорости
Датчик положения коленчатого вала

Электронный блок управления двигателя (1,6)

Снятие и установка

Внимание:
– Выключить зажигание при установке или снятии разъемов блока управления, а также при отсоединении или подсоединении питания к блокам управления для предотвращения внутренних повреждений электронных блоков.
– Повреждения электронных блоков управления могут возникнуть в результате контакта металлического корпуса с линией питания аккумуляторной батареи. Не допускать подачи питания от аккумуляторной батареи на металлический корпус блока управления при его обслуживании, использовании накидных проводов или при зарядке аккумуляторной батареи.
– Для предотвращения возможных повреждений блока управления от электростатических разрядов не касаться выводов разъема или мест пайки компонентов на печатных платах.
– Удалить любые загрязнения с поверхности вокруг разъемов блока управления перед началом обслуживания. Проверить прокладки разъемов блока управления при проведении диагностики или замены блока управления. Убедиться в том, что прокладка установлена правильно. Прокладки предотвращают проникновение загрязнений в блок управления.
– Замененный блок управления должен быть перепрограммирован.

Примечание:
Необходимо записать остающийся срок эксплуатации моторного масла. Если замененный блок управления не перепрограммируется с информацией об остаточном ресурсе моторного масла, срок эксплуатации моторного масла по умолчанию будет составлять 100%. При этом моторное масло должно быть заменено через 5000 км пробега с момента последней замены масла.

Снятие

1. Отсоедините аккумуляторную батарею.

2. Снять корпус воздушного фильтра (подробнее, см. соответствующий раздел в главе Система впуска и выпуска).

3. Разъединить разъемы (1) ЭБУ системы впрыска, как показано на рисунке ниже.

4. Отвернуть гайки (2) крепления ЭБУ системы впрыска.
