Анализ датчика коленвала омметром

Данный способ проверки применяется для индуктивных сенсоров синхронизации и положения коленвала, то есть для тех, которые имеют катушку, индуцирующую магнитную среду. Замеряется её сопротивление. Надо перевести мультиметр в режим замера указанной величины на отметку 200 кОм, можно аналогично воспользоваться омметром.

Значение сопротивления прописывается в спецификации сенсора (вся информация есть не только в бумажной инструкции, но и в интернете), обычно оно в пределах 500–700 или 800–900 Ом.

Минус данного метода в том, что сломанными могут быть и иные части детектора коленвала, проверку которых он не охватывает.

Где находится датчик оборотов

Детектор оборотов, он же индукционный измеритель расположен, как правило, над маркерным (реперным) колесом, зубчики которого выполняют для него роль сигнализатора. Установлен в таких местах:

  • маховик;
  • коленвал, внутри сегмента цилиндров (часто так у Ford, Opel);
  • с фронта моторной части на КВ, со шкивом привода дополнительных узлов (Jaguar, BMW, ВАЗ и так далее).

Маркерные выступы реперного колеса могут предназначаться только для измерения оборотов ДВС (лучший вариант), а также их роль могут выполнять выступы на стартерном узле (Audi, Volvo). У некоторых моделей измеритель оборотов заменяет сенсор Холла, тогда обычно устройство находится вблизи распредвала.

Место сенсора синхронизации неудобное, поэтому он имеет длинный (до 70 см) кабель с разъемом, само устройство крепится на кронштейне. Стандартное его место — около шкива привода генератора.

Датчик абсолютного давления воздуха

В классическом исполнении датчик абсолютного давления воздуха (ДАД) выполнен из четырех резисторов, имеющих переменное значение сопротивления, и которые соединены электронным мостом. Они наклеены на диафрагму, которая или сжимается или растягивается в зависимости от того, какое давление входящего воздуха в настоящий момент имеется на впускном трубопроводе.

Задача ДАД состоит в том, чтобы фиксировать изменение давления на впускном трубопроводе в зависимости от изменения нагрузки и частоты вращения коленчатого вала, преобразуя эту информацию в выходной электрический сигнал. Этот сигнал традиционно подается на электронный блок управления, и на основании этой информации ЭБУ изменяет продолжительность подачи топлива в камеры сгорания, а также угол опережения зажигания.

Как правило, датчик давления воздуха располагается на впускном воздушном тракте (зависит от конструкции конкретного автомобиля). При выходе его из строя начинаются проблемы в работе двигателя — «плавают» холостые обороты, машина теряет динамические характеристики, возрастает расход топлива. В случае повреждения датчика необходимо выполнить его замену на новый.

Датчик антиблокировочной системы

Как понятно из названия, этот узел является ключевым для работы антиблокировочной системы (сокращенно АБС). На машинах, оборудованных этой системой, на каждом колесе имеется по одному такому датчику. Их задача — фиксировать скорость вращения колеса в конкретный момент времени.

Метод расположения у машин может быть разный, однако в любом случае датчик будет находиться в непосредственной близости к колесному диску, в районе ступицы. Обычно к нему идут сигнальные провода, по которым и можно определить точное местоположение датчиков на передних и дальних колесах.

Как правило, сами датчики являются достаточно надежными, и выходят из строя редко, разве что из-за механических повреждений, связанных с тем, что они установлены в непосредственной близости к колесу и дороге. Чаще же повреждается проводка, идущая к ним/от них.

Она может перетереться или на проводах будет повреждена изоляция. Если электронный блок управления «видит», что от датчика/датчиков приходит некорректная информация, то он активирует сигнальную лампу Check Engine на приборной панели, а систему АБС попросту отключает в аварийном режиме. Естественно, что это приводит к снижению безопасности управления автомобилем.

Проверка датчика АБС выполняется различными способами — путем измерения сопротивления, напряжения или с помощью осциллографа (наиболее прогрессивный метод). На более новых машинах в качестве датчиков АБС установлены датчики, работающие на эффекте Холла.

Датчик давления масла

Существует два типа датчиков давления масла (или сокращенно ДДМ) — механические (считаются устаревшими и устанавливаются, соответственно, на старые машины) и электронные (современные, устанавливаются на большинство современных автомобилей). Вне зависимости от его типа ДДМ обычно положение датчика давления масла находиться в районе масляного фильтра в подкапотном пространстве.

Датчики давления масла — достаточно надежные устройства (хотя механический выходит из строя чаще, поскольку в его конструкции есть движущиеся электрические контакты, которые со временем выходят из строя), но случаются неисправности в их проводке (обрыв проводов, повреждение изоляции). Признаками выхода датчика из строя будут проблемы с индикацией давления и/или уровня масла в двигателе.

Обратите внимание, что при возникновении проблем в работе датчика давления масла диагностику нужно выполнять как можно быстрее, поскольку низкий уровень смазывающей жидкости в картере мотора является критическим показателем, и его обязательно нужно держать на нормальном значении постоянно!

Проверка датчика давления масла возможна лишь при демонтаже с посадочного места. Для проверки автолюбителю понадобится электронный мультиметр (его может заменить лампочка-контролька) и воздушный компрессор.

Датчик детонации

Датчик детонации (сокращенно ДД) фиксирует появление в двигателе непосредственно детонационных стуков. Обычно датчик детонации устанавливается непосредственно на блоке цилиндров двигателя, чаще всего между вторым и третьим цилиндрами. В настоящее время существуют два типа таких датчиков — резонансные и широкополосные.

Первые из них (резонансные) считаются уже устаревшими, и их можно встретить лишь в двигателях старых конструкций. Резонансный датчик рассчитан на определенную звуковую частоту, которая соответствует микровзрывам в моторе. Широкополосный же датчик фиксирует звуковые волны в диапазоне от 6 Гц до 15 кГц.

Соответствующая информация передается на электронный блок управления, и уже блок управления принимает решение о том, имеет ли место детонация или нет. И если она таки имеется, то ЭБУ автоматически сдвигает угол зажигания, чтобы избежать ее повторения.

Признаками выхода из строя датчика детонации являются следующие факторы:

  • потеря динамических характеристик машины (она не разгоняется, плохо тянет в гору);
  • холостые обороты «плавают», также они могут быть нестабильными и в рабочем режиме;
  • повышение расхода топлива.

Проверку датчика детонации можно выполнять двумя методами — измерением значения выходного сопротивления, напряжения или с помощью осциллографа смотреть режим его работы в динамике.

Код ошибки:  Ваз 2112 диагностический разъем распиновка - Автомобильный портал AutoMotoGid

Датчик концентрации кислорода

Другое название датчика — лямбда-зонд. Основная задача узла — фиксировать количество кислорода в выхлопных газах. Как правило, устанавливается рядом с катализатором или на выпускной трубе глушителя. В некоторых моделях автомобилей конструкцией предусмотрено использование двух датчиков кислорода — один до катализатора, а второй после.

Соответствующая информация традиционно передается на электронный блок управления, а он уже принимает решение о подаче топлива в двигатель, корректируя состав топливовоздушной смеси (бедная/богатая). Если кислород в выхлопных газах обнаружен — значит, смесь бедная, если не обнаружен — богатая.

Сам по себе кислородный датчик достаточно надежен, и выходит из строя редко. Однако если это произошло, то увеличивается выброс вредных веществ вместе с выхлопными газами в атмосферу. Внешне выход из строя лямбда-зонда можно определить по увеличившемуся расходу топлива. Условным недостатком датчика является его относительно высокая цена по сравнению с другими датчиками автомобиля.

Проверка датчика кислорода выполняется как визуальным методом, так и тестером.Способ замера напряжения и подачи сигнала будет зависеть от того, скольких контактная конкретно взятая лямбда.

Датчик положения распределительного вала

Аналогично ДПКВ датчик положения распределительного вала (сокращенно ДПРВ) считывает информацию об угле его положения, и передает соответствующую информацию на ЭБУ. На основе полученной информации блок управления принимает решение об открывании топливных форсунок в определенный момент времени.

На старые инжекторные моторы (примерно до 2005 года) датчик положения распределительного вала не устанавливался. Из-за этого впрыск топлива во впускной коллектор на таких моторах производился в попарно-параллельном режиме, в котором открываются две форсунки одновременно, что характеризуется перерасходом топлива.

На двигателях, на которых устанавливается ДПРВ, выполняется так называемый фазированный впрыск топлива. То есть, открывается лишь одна форсунка инжектора, куда в данный момент должно подаваться топливо. Что касается расположения датчика, то на восьмиклапанных двигателях он монтируется в торце головки блока цилинров.

При выходе датчика положения распределительного вала из строя электронный блок управления переводит двигатель в аварийный режим, при котором форсунки работают в попарно-параллельном режиме, открываясь одновременно. Это приводит к перерасходу топлива на 10…15%, в некоторых случаях двигатель «троит».

Проверку датчика ДПРВ можно выполнить с помощью мультиметра и/или осциллографа.

Датчик скорости

Он располагается на коробке передач и фиксирует скорость вращения вала, передавая соответствующую информацию на электронный блок управления. А ЭБУ уже рассчитывает скорость на основании полученной информации. В автомобилях с механической трансмиссией соответствующая информация передается на спидометр, расположенный на приборной панели.

В машинах, оборудованных автоматической трансмиссией, на основании информации в том числе от него (но не только) принимается решение о переключении передач на повышение или понижение. Также на основании информации от датчика скорости выполняется расчет пробега машины, то есть, работа одометра.

Датчик выдает на электронный блок управления импульсы напряжения в диапазоне от 1 до 5 Вольт с частотой, пропорциональной скорости вращения колес. По их частоте прибор вычисляет скорость перемещения машины, а по количеству импульсов — пройденное расстояние.

Сам по себе датчик представляет собой достаточно надежное устройство, однако в некоторых случаях изнашивается пластиковая шестеренка, могут окислиться его контакты, что приводит к проблемам ЭБУ. В частности, блок управления не может понять стоит ли машина или едет, и на какой скорости.

Соответственно, это приводит к проблемам в работе спидометра, а также переключении передач на автоматической трансмиссии. Также при выходе датчика из строя (окислении контактов) отмечается пониженные значения оборотов холостого хода, при резком торможении обороты двигателя сильно «проседают», снижаются динамические характеристики машины (она слабо разгоняется, не тянет).

Проверки датчика скорости требует воспользоваться одним из трех имеющихся методов.

Датчик температуры всасываемого воздуха

Датчик сокращенно называется ДТВВ или в английской аббревиатуре IAT. Он необходим для того, чтобы топливовоздушная смесь имела оптимальный для работы двигателя состав. Как правило, датчик температуры всасываемого воздуха устанавливают на корпусе воздушного фильтра или же за ним, то есть, в местах, где происходит непосредственный забор воздуха в двигатель.

В некоторых случаях он может являться частью датчика массового расхода воздуха. Выход из строя указанного элемента грозит нестабильной работой мотора, “плавающими” холостыми оборотами (они будут или слишком высокими или слишком низкими), потерей динамики и мощности автомобиля.

Неисправность датчика может быть вызвана по причине повреждения его электрических контактов, выхода из строя его сигнальной проводки, малое напряжение в электрической автомобильной сети, короткое замыкание внутри датчика, загрязнение контактов. Справедливости ради надо отметить, что у этого датчика, в отличие от многих других, можно восстановить его работоспособность, то есть, не выполнять замену. Иногда помогает и элементарная очистка (нужно делать осторожно).

Проверка работы датчика температуры всасываемого воздуха производится с помощью электронного мультиметра.

Датчик температуры охлаждающей жидкости

Имеет и другие название — датчик температуры, датчик охлаждающей жидкости. Как понятно из названия — его задача фиксировать температуру тосола или антифриза, и передавать эту информацию на электронный блок управления двигателя (ЭБУ). На основании полученной информации блок управления корректирует обогащенность топливовоздушной массы, попадающей в двигатель, соответственно, чем холоднее двигатель — тем более богатая будет эта самая смесь.

По сути, этот датчик является термистором — то есть, резистором, который изменяет свое внутреннее электрическое сопротивление в зависимости от температуры его контрольного элемента. Чем ниже температура — тем выше сопротивление, и наоборот, чем выше температура — тем ниже сопротивление.

Однако на ЭБУ датчик подает значение не сопротивления, а напряжения. Это реализовано системой управления датчиком, когда на него подается сигнал напряжением 5 Вольт через резистор с постоянным сопротивлением, которое находится внутри управляющего контроллера.

Признаки выхода датчика из строя:

  • самопроизвольное включение охлаждающего вентилятора при холодном двигателе;
  • не включение охлаждающего вентилятора при горячем двигателе (на предельных температурах, когда он должен включиться);
  • проблемы с запуском двигателя «на горячую»;
  • увеличенный расход топлива.

Справедливости ради стоит отметить, что устройство датчика достаточно простое, и ломаться там попросту нечему. Однако в некоторых случаях (например, при механических повреждениях или от старости) может повредиться электрический контакт внутри датчика.

Проверку датчика температуры охлаждающей жидкости можно как прямо на его посадочном месте в двигателе, так и предварительно демонтировав его.

Датчик фаз

Работа датчика фаз основан на упомянутом выше эффекте Холла. Его задача — фиксация так называемой верхней мертвой точки сжатия поршня первого цилиндра. Соответствующая информация передается на ЭБУ, и на ее основании производится фазированный впрыск топлива в остальные цилиндры в соответствии с порядком работы цилиндров двигателя. Как правило, местом установки датчика фаз является задняя часть головки блока цилиндров.

При выходе из строя датчика фаз возникает разфазировка впрыска топлива в цилиндры, то есть, двигатель переходит в режим нефазированного впрыска топлива. Электронный блок управления при этом активирует сигнальную лампу Check Engine на приборной панели.

Код ошибки:  ‎App Store: OBDII Trouble Codes Lite - коды диагностики автомобиля

Двигатель при этом начинает работать неустойчиво, вплоть до полной остановки, снижение динамики машины в разных режимах езды, двигатель «троит». В некоторых случаях отмечается наоборот повышенный расход топлива. Замена датчика не вызывает сложностей. Обычно для этого нужно лишь воспользоваться гаечным ключом.

Частичную информацию как происходит проверка датчика фаз вы можете посмотреть в отдельной теме.

Датчик холла

Датчики, работа которых основана на эффекте Холла (почему они так и называются), используются в электронных системах зажигания. Их применение дает два основных преимущества — отсутствие контактной группы (проблемный узел, который иногда может подгорать), а также обеспечение более высокого напряжения на свече зажигания (30 кВ вместо 15 кВ).

Однако подобные датчики также используются и в других системах современных автомобилей — тормозной, антиблокировочной, в работе тахометра. Однако принцип проверки у них практически одинаковый и заключается в измерении сопротивления и/или напряжения на датчике электронным мультиметром.

При выходе из строя датчика Холла, расположенного в электронной системе зажигания, возникают следующие внешние признаки этой поломки:

  • проблемы с запуском двигателя вплоть до полной невозможности его запустить;
  • проблемы в работе двигателя на холостом ходу (появляются перебои, неустойчивые обороты мотора);
  • подергивание машины при движении в режиме, когда двигатель набрал высокие обороты;
  • двигатель глохнет во время движения машины.

Датчик Холла — достаточно простое и надежное устройство, однако в некоторых случаях он может «врать», то есть, выдавать некорректные данные. Если в результате выполненной проверки выясниться, что датчик полностью или частично вышел из строя, то отремонтировать его вряд ли удастся (да и нет смысла в этом), поэтому необходимо выполнить его замену. Датчик в системе зажигания карбюраторного авто расположен в трамблере.

Проверка датчика Холла в системе зажигания может быть выполнена одним из четырех способов.

Датчики числа вращений двигателей с дифференциальными детекторами холла

На токопроводящей пластине, пропускающей в вертикальном направлении магнитную индукцию, поперечно к течению тока можно фиксировать пропорциональное его направлению, так называемое напряжение Холла.

Рисунок со схемой данного варианта выше. В таком дифдатчике ДПКВ поле создается постоянным магнитом (1). Два сенсора Холла (2 и 3) размещены между магнитом и кольцом, продуцирующим импульсы (4). В магнитопотоке происходят изменения в зависимости от того, что оказывается на нем — впадина или зубец.

Зубчатые колеса синхронизации могут быть не только ферромагнитными, но и многополюсными, где немагнитный носитель из металла снабжен кусочком специального пластика, который попеременно намагничивается. Северные и южные полюсы такого элемента выполняют роль делений.

Диагностика

Признаки поломки датчика числа оборотов свойственные и неполадкам многих других узлов, что обуславливает необходимость комплексной диагностики ДВС.

Самый простой способ, показывающий результат со стопроцентной точностью, — использовать диагностический сканер, подключаемый к разъему ODBII который есть в каждом современном автомобиле с ЭБУ. Прибор считает ошибки, покажет код поломки, который расшифровывается в спецификации конкретной марки.

Первым делом осматривают сам датчик количества оборотов ДВС автомобиля. Если замечены следы грязи, стружки на торце, отошедшие контакты и крепление, производят чистку, устанавливают прибор должным образом. Затем — подключить сканер, считать им коды. Цифровая комбинация неисправности именно ДПКВ часто PO335 или 0336 в зависимости от наличия сигнала от узла. Могут быть иные варианты для конкретной модели авто, например, в буфере ошибок может отобразиться код 35 или 19.

При обнаружении ошибок их удаляют из памяти ЭБУ и проводят тест-драйв — так проверят, появятся ли они снова. Если есть повторное выявление сбоев, приступают к анализу непосредственного самого детектора синхронизации оборотов иными способами.

Замена, установка

При монтаже ДПКВ надо правильно выставить зазор между ним и зубчатой частью шкива. Стандартное правильное значение зазора между сердечником прибора и колесом синхронизации — 0.5–1.5 мм. Этот промежуток регулируется шайбами (прокладками) между посадочным местом сенсора и его корпусом.

Размещение датчика синхронизации оборотов с пояснениями:

Надо следить, чтобы сенсор располагался напротив отметки на колесе синхронизации с определенным углом и зазором — это самые ключевые моменты:

При снятии сенсора надо обратить внимание на правильность его расположения — возможно оно было нарушено, что стало причиной некорректности значений при рабочем изделии.

Итак, акцентируем еще раз: самым важным при установке является расположение сенсора по метке с соблюдением прописанного в спецификации зазора к зубчикам реперного колеса КВ.

Индукционные (индуктивные)

Индуктивные датчики синхронизации оборотов двигателя самые простые, распространенные, дешевые, но это не уменьшает их эффективность.

Основной элемент индукционных детекторов числа вращений ДВС — катушка, намагничивающая сердечник и создающая магнитные потоки.

В следующем объяснении цифровые ссылки на рисунок ниже. Индуктивный датчик синхронизации устанавливается сразу напротив зубчатой ферромагнитной части КВ (7). На ней также есть небольшой воздушный зазор (место, где отсутствуют выступы). Датчик внутри состоит из стального намагниченного сердечника (полюсный контактный стержень, 4), с обмоткой тонкой медной, изолированной эмалью, проволокой (5), наподобие как у трансформаторов. Данный элемент связан с постоянным магнитом (1).

Алгоритм работы:

  1. Полюсный контактный штырь распространяет магнитополе, которое проходит на зубчатый вал.
  2. Зубцы задевают магнитопоток, идущий через катушку, его свойства на выступах и впадинах меняются. На первых этот рассеиваемый поток становится более концентрируемым (пучок). На вторых, наоборот, осуществляется ослабление указанного явления.
  3. Вышеуказанные трансформации индуцируют на витках обмотки выходное переменное напряжение с определенной синусоидой. Величина пропорциональная скорости и количеству оборотов (рис. 2). Амплитуда быстро растет с их повышением (от нескольких мВ до 100 В и больше). Достаточное значение образовывается, начиная с минимального числа вращений от 30/мин.

Калибровка

Датчик может быть исправным, но отображать скорость движения КВ, число оборотов, иные данные с погрешностями, тогда потребуется его калибровка. Процесс при индуктивных типах ДПКВ простой — зазор выставляется шайбами со значением, прописанным в инструкции. Но в некоторых автомобилях он достаточно сложный. Опишем такой пример.

ДЧВ в данном случае стоит на стыке КПП, считывает зубцы с венчика маховика. Посадочный кронштейн снабжен пазами для регулировки, позволяющие делать смещение на 7–8 мм. На последующих в примере схемах измеритель числа вращений двигателя обозначен G28.

Калибровка крайне желательная в таких ситуациях:

  • снимали коленвал;
  • монтировали неродной, другой маховик;
  • после замены блока.

При откручивании маховика от КВ калибровка неизбежная, даже несмотря на то, что кронштейн сенсора не откручивали, не говоря уже когда он снимался.

У некоторых автомобилей процесс калибровки может быть сложным со специнструментами, например, как на изображениях:

Опишем один из вариантов калибровки.

Совмещение отметок на шкиве:

Стопор (фиксатор) помещают в КВ, на место датчика G4 (тут модель с отдельными сенсорами оборотов и КВ), производится фиксация узла. При этом критически важно не подвинуть вал:

Вводят специнструмент VAG3308 в кронштейн ДПКВ и смотрят, располагается ли его торец между выступами маховика:

Код ошибки:  obd2 chip tuning box fuel на АлиЭкспресс — купить онлайн по выгодной цене

В нашем примере было обнаружено смещение кронштейна на около 3 мм, из-за этого промах был на пол-зуба. Для калибровки ослабили 2 болта кронштейна ДПКВ, сместили его, чтобы его торец попал между выступами.

Для калибровки необходимо ослабить два болта кронштейна датчика G28, сместить его так, чтобы «клык» попал между делениями маховика и снова завинтить крепление:

Как видим, в описанной ситуации потребуется специнструмент VAG3308 и стопор коленвала VAG3242, без них «на глаз» выставить кронштейн датчика невозможно. Но такая ситуация может быть не у всех моделей автомобилей, информацию о нюансах процедуры не составит труда найти в сети, на спецфорумах. Мы же рассмотрели процедуру для Audi 100 2.6 c датчиком оборотов ДВС G28 (v2.6/2.8).

Надо помнить то, что в паре с ДЧВ двигателя может функционировать отдельный сенсор коленвала G4 как в описанном случае (выше в 4 разделе статьи мы уже писали об этом). Не всегда он есть, но тут он отдельный, сразу за кондиционерным компрессором, то есть важно не перепутать эти приборы.

Комплексная проверка с анализом индуктивности

Комплексный метод, о котором пойдет речь, также применяется к ДПКВ, работающим на основе принципа индуктивности.

Процедура включает вышеописанный способ и ряд других действий, главные из которых — анализ индуктивности.

Порядок действий:

  1. Мультиметром замеряют сопротивление, как описано выше.
  2. Для замеров индуктивности витков потребуется спецприбор «измеритель индуктивности», Нормальное значение — 200–400 мГц. Анализ можно провести и мультиметром, но к нему придется купить или изготовить (в сети есть множество описаний) специальную приставку.
  3. Мегаомметром измеряют сопротивление изоляционной обмотки между концами детектора. При напряжении 500 В не должно быть выше 20 мОм.
  4. Размагнитить сетевым трансформатором или иным способом катушку, реперный диск. Если же и после этого будет наблюдаться поломка, то потребуется замена ДПКВ.

Конструкция и общий принцип работы автомобильного сенсора оборотов

При рассмотрении вопроса, какой датчик отвечает за обороты двигателя во всех аспектах, надо отметить, что это группа сенсоров. А именно: холостого хода (ДХХ), дроссельной заслонки (ДПДЗ), распредвала (ДПРВ), расхода воздуха (ДМРВ), рециркуляции газов.

Но именно считает частоту оборотов для нормальной работы системы зажигания ДПКВ. В целом признаки поломки общие для него и перечисленных детекторов, но есть характерный только для измерителя синхронизации признак: часто именно при его поломке автомобиль вообще не заводится.

На Toyota:

Алгоритм функционирования ДПКВ в своей основе схож для всех его типов. Основывается на мониторинге изменений в создаваемой им же среде (магнитополе, индукция, оптические явления), которые провоцирует специальная ответная зубчатая часть коленвала (диск с выступами, реперный, синхронизации).

Рассмотрим этапы работы автомобильного ДЧВ в несколько обобщенном виде:

  1. Коленвал имеет специальный зубчатый (реперный) диск. На месте двух зубцов (стартового, нулевого) пустое место, без них выступов 58, они расположены по окружности через каждые 6°.
  2. Колесо крутится, выступы проходят через магнитное поле, оптические или другие импульсы, посылающиеся сенсором в зависимости от его типа, изменяют их.
  3. Прибор отслеживает указанные модификации среды, передает их на ЭБУ машины.
  4. При прохождении детектора мимо участка без двух зубцов характер импульсов фиксируется как сигнал, уведомляющий о начальном положении КВ. Таким образом сенсор различает полный оборот.
  5. Компьютер электронного управления системой автомобиля на основании показателей от ДПКВ узнает о размещении коленвала и все необходимые данные, производит вычисления, направляет сигналы в исполнительные узлы, работа системы зажигания, впрыска корректируется, мотор работает стабильно.

Наиболее ярко охарактеризовать работу датчика синхронизации можно на примере индуктивной его разновидности. При вращении сигнального колеса (во время работы ДВС) его выступы задевают магнитное поле ДПКВ. Создаются периодические импульсы напряжения, характеризующие частоту движения и положение КВ, поступающие на контроллер ЭБУ, который и рассчитывает момент для сработки модуля зажигания и форсунок.

Надо сказать, что такой алгоритм характерный в своей основе для всех типов датчиков положения коленвала: зубчики изменяют чувствительную среду, создающуюся ДПКВ, что и отслеживает через него ЭБУ.

Ниже рассмотрим виды ДПКВ и их нюансы.

Методы проверки дпкв

Перед тем как мы перейдем к описанию способов анализа, порекомендуем очень простой выход из ситуации. Варианты проверки датчика оборотов не всегда покажут стопроцентный результат, отображая лишь некоторые свойства изделия. Самым практичным решением будет, если пользователь одолжит аналогичный сенсор синхронизации у знакомых, поставит его и если автомобиль будет работать без проблем, то логично — поломка именно в нем.

Рассмотрим способы анализа датчика положения коленвала от простого к сложному. Осмотр и применение сканера ODBII мы описали выше. Надо сказать, что сенсоры оборотов моторов сами по себе ломаются чрезвычайно редко из-за простоты конструкции. Чаще причины поломки для ДПКВ это механические повреждения, например, когда изделие задето инструментами при ремонте автомобиля, а также попадание сторонних предметов между реперным диском и сенсором.

При проверке мультиметром сопротивления можно не снимать ДПКВ. Но удобнее будет его демонтировать. Перед снятием отмечают и запоминают исходное положение изделия. Чтобы избежать раскалибровки, важно маркером отметить позицию, сделать фото смартфоном.

Назначение датчика оборотов двигателя

К рассматриваемому прибору применяются такие названия, это датчик:

  • числа (количества) оборотов двигателя;
  • частоты вращений (поворотов) коленвала;
  • ДЧВ;
  • индуктивный;
  • синхронизации;
  • ВМТ или верхней мертвой точки поршня цилиндра — система определяет этот параметр через данный датчик, который в свою очередь отслеживает его через реперное колесо КВ (на нем есть метка, пробел зубьев). То есть определенное положение этого диска отвечает позиции поршня;
  • ДПКВ — положения (оборотов) коленвала;
  • контрольной метки;
  • фаз.

Датчик оборотов двигателя не надо путать с сенсором положения распредвала (ДПРВ). А также на авто с электронным блоком управления (ЭБУ, ЭСУД) разные наименования для детектора количества оборотов и термин «датчик положения коленвала» (КВ) применяются для одного и того же устройства.

Но есть автомобили (такие модели встречаются реже) и с отдельным последним (два таких изделия часто обозначают как G28 и G4), что надо помнить. В этой статье эти названия, если нет уточнения, применяются к одному и тому же устройству, чаще всего обозначаемому аббревиатурой ДПКВ, реже ДЧВ.

На схемах силовых блоков иномарок часто детектор синхронизации обозначен как G28.

ДЧВ относится к оснащению контроля и управления двигателем, к системе подачи сигналов о его состоянии на ЭБУ.

Задачи ДПКВ:

  • синхронизация системы зажигания, впрыска горючего;
  • передача данных о поддерживаемых коленчатым валом (КВ) вращениях, о его угле поворота в конкретный момент;
  • корректное взаимодействие всех систем, функционирование всего транспортного средства.

Признаки и причины неисправности датчика детонации

— Приходит в неисправное состояние довольно редко. Чем сломается датчик, скорее что-то случится с его проводкой. Возможно, что-то случилось с ними, если при оборотах превышающих 3000 повысится чувствительность двигателя к тому, насколько качественное топливо в него заливают. Если топливо окажется некачественным, возникнет «стук пальцев».

датчик детонации
датчик детонации

— симптомы неправильной установки угла опережения зажигания. Кто ездил на автомобилях с механической системой управления двигателя, тот знает, о чем я говорю. Стоит только на несколько градусов сместить УОЗ в раннюю или позднюю сторону, так двигатель либо потеряет динамику, так как будто вы едите на ручнике, либо начнет детонировать — звенеть при незначительной нагрузке или же «простреливать» в выхлопную систему. Все завит от детонационной стойкости залитого топлива и УОЗ при котором работает ваш двигатель.

К примеру (из опыта), мне встречалась Audi с V-образным двигателем с двумя датчиками детонации, которая наотрез отказывалась развивать полную мощность. Двигатель очень вяло набирал обороты, а павлодарские специалисты указывали на забитую топливную систему.

Однако, при проверке на стенде, форсунки отлично распыляли топливо, а манометр показывал на эталонное значение давления в рейке. Но все же, при замере стробоскопом УОЗ выяснилось, что он смещен более чем на 10 градусов от нормального значения, которое описано в руководстве. Причиной всему был один из двух датчиков детонации на втором блоке двигателя.

Еще один интересный случай, связанный с неисправностью датчика детонации, был с двигателем Subaru. При покупке машина, подобно вышеописанной Audi, не развивала полную мощность. При этом двигатель работал очень ровно, топливная система (форсунки, бензобак) была абсолютно чистая и признаков каких либо неисправностей не было и вовсе.

Однако хозяин автомобиля жаловался на то, что он и обычную инжекторную десятку обогнать не может. По опыту с Audi мы проверили датчик детонации на этом двигателе, но датчик оказался очень даже «живым». Сопротивления 540 кОм, как и положено по спецификации. На постукивания ДД реагировал живо — 30-40 мвольт.

Причина была найдена не скоро. На нескольких американских сайтах я нашел владельцев точно таких же автомобилей, которые тоже жаловались на ужасную динамику мотора. Но смышленые американцы быстро поняли, в чем дело и зашунтили цепь датчика детонации конденсатором, а были и те, кто особо с электроникой возиться не хотел и предпочел подкладку из куска резины, которую подкладывали под датчик.

Ошибка check выскакивает не всегда или пропадает.

Признаки неисправности датчика дмрв

Датчик ДМРВ могут называть датчик массового расхода воздуха, мап или maf сенсор.

Признаки неисправности датчика дмрв или абсолютного давления во впускном коллекторе характеризуются:— до 70 градусов машина более менее работает хорошо, после 70 начинается нестабильный холостой ход;— провалы при разгоне и подтраивания;— машина иногда глохнет на холостом ходу при резком нажатии педали газа;— повышенный расход;— неприятный запах выхлопа;— хлопки в глушителе при работе и иногда хлопки во впускном коллекторе. (неправильный угол опережения зажигания из-за неисправного датчика).

дмрв
Датчик расхода воздуха очень чувствительный и чистить его самому не рекомендуется, чем чаще вы меняете фильтр тем дольше он вам прослужит.

Ошибка check выскакивает только тогда, когда датчик дмрв перестал работать окончательно, а давать неверные показания он может долгое время.

Проверить дмрв или датчик массового расхода воздуха можно имея под рукой мультиметр или диагностический сканер.

Признаки неисправности датчика дпдз

— на холостом ходу возможны высокие обороты, это наиболее характерный признак;— заметное снижение мощности двигателя и ухудшение приемистости;— при нажатии акселератора появляются рывки, провалы и подергивания;— плавающие обороты на холостом ходу;— при переключении передач, самопроизвольно глохнет двигатель;— возможны перегревы двигателя;— при ускорении наблюдается детонация.

(лично у меня симптомами были высокие обороты, отсутствие возможности тормозить двигателем, рывки во время сброса педали газа, понижение мощности и соответственно повышенный расход бензина).

дпдз стертые дорожки
на фото видно сильно изношенные дорожки

Причинами неисправности датчика ДПДЗ могут быть:— окисление контактов, в данной ситуации надо взять специальную жидкость WD и безворсовой тканью почистить все контакты в колодке и под крышкой;— изношенные подложки датчиков в том случае, если в их конструкции было предусмотрено напыление резистивного слоя, в этой ситуации берем пинцет и аккуратно, совсем чуть чуть подгибаем контакты на целые дорожки;— выходит из строя подвижный контакт, возможна поломка какого-нибудь наконечника этого контакта, тогда образуется задир и другие наконечники тоже выходят из строя;— дроссельная заслонка на холостом ходу до конца не закрывается, в этом случае можно немножко подпилить напильником посадочные места датчика и заслонка должна будет закрыться.

Датчик дпдз редко выходит из строя, рядовой автовладелец не сможет диагностировать поломку, некоторые даже не знают где расположен сам датчик, он располагается напротив дроссельной заслонки.

Ошибка check выскакивает не всегда.

Рекомендуем статью про ремонт ДПДЗ, в ней рассмотрен один из способов восстановления его работоспособности.

Признаки неисправности датчика положения коленвала

датчик коленвала
датчик коленвала

— при интенсивном разгоне появляется детонация;— нестабильные обороты на холостом ходу;— обороты автомобиля сами повышаются либо падают;— автомобиль глохнет;— не получается запустить двигатель.

Признаки неисправности датчика положения распредвала

датчик распредвала
датчик распредвала

— коробка передач блокируется на одной передачи, обычно на первой, повторный запуск двигателя может решить проблему;— автомобиль двигается рывками;— автомобиль испытывает затруднительный разгон после 60 км/ч.— двигатель периодически глохнет, особенно часто это происходит на холостых оборотах;— возможны хлопки в системе выхлопных газов;— исчезновение искры, завести двигатель не получится.

Признаки неисправности датчика синхронизации

При поломках иных датчиков, например, холостого хода, машина может более или менее функционировать, иногда почти нормально. Это же характерно при неисправности ДПКВ, но тут также добавляется последствие в виде невозможности запустить мотор, и такой риск значительный.

Деталь обычно не ремонтируют: это либо невозможно сделать, либо усилия будут стоить дороже, чем новое изделие. Поломка устройства сразу же подразумевает покупку нового такого сенсора синхронизации. Исключения составляют случаи, когда ДЧВ неправильно работает из-за отошедших контактов, загрязнения — эти неполадки можно легко устранить.

Симптомы неполадки детектора оборотов коленвала:

  • заметное даже без приборов уменьшение тяговых способностей. Данный симптом сигнализирует о потребности ТО, но не всегда он характерный для поломок ДЧВ;
  • самопроизвольное повышение/понижение оборотов (в том числе и остановки двигателя после них), «плавание» на холостом режиме;
  • детонация при повышенных (динамических) нагрузках;
  • не запуск ДВС.

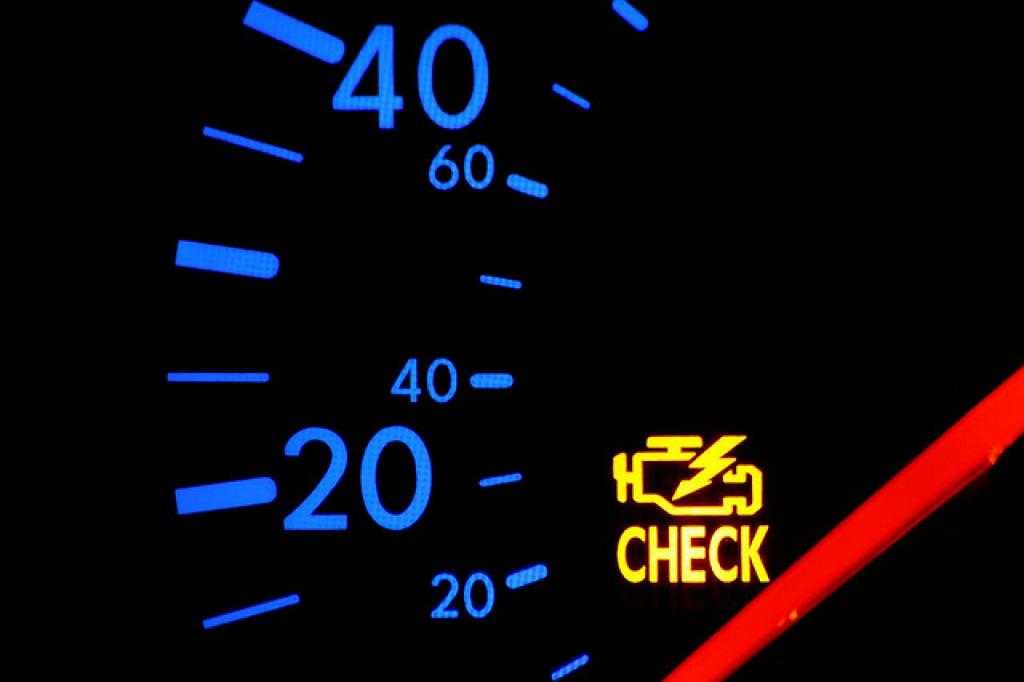

Симптоматика поломки не зависит от типа детектора положения коленвала. О сломанном ДПКВ также свидетельствует отсутствие искрообразования и горящий значок «Check Engine» на приборной панели.

Если после проверки системы зажигания и топлива не обнаружено в ней никаких поломок или нет сомнений в ее работоспособности, но автомобиль не заводится, то, скорее всего, сломан измеритель оборотов коленвала.

Признаки неисправности катушки зажигания

Выходит из строя довольно часто.

Симптомами являются:— возникающие провалы мощности;— снижение общей мощности двигателя;— неустойчивость в режиме холостого хода;— провалы во время разгона, и даже отключение двух цилиндров.

Если расстояние до станции техобслуживания составляет несколько километров и вы можете до неё добраться, вам следует отключить соответствующие форсунки. В противном случае бензин, впрыскиваемый форсунками в нерабочие цилиндры, будет смывать масло. Последствия могут быть разные от забития картера до залегания уплотнительных колец.

Проверить можно способом отключения катушек зажигания по очереди, когда наткнетесь на неисправную катушку работа двигателя не измениться.

Признаки неисправности клапана холостого хода

— неустойчивые обороты двигателя на холостом ходу;— самопроизвольное повышение или снижение оборотов двигателя;— двигатель глохнет при выключении передачи или холостом ходу;— отсутствие повышенных оборотов при запуске холодного двигателя;— снижение оборотов холостого хода двигателя при включении нагрузки (фары, печка и т.д).

грязный клапан холостого хода
К лапан холостого хода в таком состоянии нормально функционировать не сможет.

Ошибка check выскакивает не всегда.

Лучшей профилактикой считается периодическая чистка клапана холостого хода со снятием, обычно это делают осенью и весной. Расположен клапан возле дроссельной заслонки.

Специфика датчиков оборотов для электродвигателей

Сенсор оборотов электродвигателя намного сложнее в своих разновидностях, по спецификации и обслуживанию, хотя в основе принцип тот же — фиксация изменения генерируемого чувствительной среды, генерируемого напряжения, электросигнала, тока, и в том числе того же магнитного поля.

Принципы установки также подобные — приборы размещаются близко к реперному колесу, валу.

Измерители вращений для электроавтомобилей напоминают такие же устройства, как и для различных электроустановок, например, промышленных станков (токарных и прочих), верстаков, и даже бытовых приборов (стиральных машин, дрелей).

Функции датчиков оборотов электромоторов также выполняют тахогенераторы:

Схема работы тахометрических генераторов:

Заключение

Перед тем как проверять тот или иной датчик, необходимо убедиться, что признаки поломки указывают именно на выход из строя конкретного датчика. Если у вас есть сомнения по этому поводу, то лучше обратиться за помощью в автосервис. Непосредственно проверка в большинстве случаев выполняется при помощи электронного мультиметра, способного измерять электрическое сопротивление и постоянное напряжение в диапазоне до 12 Вольт.

Поэтому приобрести такой прибор, если у вас его еще нет. Необязательно брать дорогостоящие образцы, вполне достаточного прибора из средней ценовой категории (очень дешевый тоже покупать не следует, поскольку он может показывать некорректные данные).

Оцените статью
OBD
Добавить комментарий

Adblock
detector
