Где расположен кислородный датчик

Как упоминалось в начале статьи, Лада Веста оснащена двумя кислородными контролерами: управляющим и диагностическим. Первый установлен на металлическом корпусе выпускного коллектора, второй – на приемной трубе, перед резонатором.

Доступ к оборудованию для проведения профилактики из-под днища автомобиля, а также, через верх моторного отсека. Средний ресурс эксплуатации ДКК 80 тыс. км. в зависимости от соблюдения водителем рекомендаций изготовителя.

Датчик кислорода на лада веста: оригинал, аналоги, цена, каталожные артикулы

В ходе систематической эксплуатации Лада Веста, заправки низкокачественным горючим срок службы контролеров сокращается. Процесс самостоятельной замены не сложный, но требует внимательности со стороны мастера. Нарушение регламента недопустимо.

Из-за высокой стоимости оригинальных деталей, многие автовладельцы предпочитают покупать аналоги подешевле. Разница в цене до 15 %. Другие владельцы авто и вовсе удаляют каталитический наполнитель с выхлопной системы. Вваривают приемную трубу, устанавливают «металлическую проставку» под ДКК.

«Экономия» на оригинальных запчастях не самое лучшее решение, таким образом, вы сокращаете срок службы ряда агрегатов и механизмов.

Диагностика датчика концентрации кислорода на лада веста

Для проверки оборудования своими руками используем мультиметр. Последовательность действий:

  • Помещаем машину над смотровой ямой;
  • Снимаем концевики с контролера;
  • Подсоединяем клеммы мультиметра;
  • Активируем прибор в положение «Сопротивление»;
  • Анализируем данные.

Стрелка тяготеет к бесконечности – лямбда зонд исправен, стрелка «в ноль» – ДКК поврежден. Контролер неразборный, профилактике не подлежит.

Замена управляющего датчика кислорода (кислородный датчик, лямбда-зонд) лада веста (lada vesta)

См. также Диагностический датчик кислорода (ДДК)

Наиболее эффективное снижение токсичности отработавших газов бензиновых двигателей достигается при массовом соотношении воздуха и топлива в смеси (14,5…14,6) : 1. Данное соотношение называется стехиометрическим. При этом составе топливовоздушной смеси каталитический нейтрализатор наиболее эффективно снижает количество углеводородов, окиси углерода и окислов азота, выбрасываемых с отработавшими газами. Для оптимизации состава отработавших газов с целью достижения наибольшей эффективности работы нейтрализатора применяется управление топливоподачей по замкнутому контуру с обратной связью по наличию кислорода в отработавших газах.

Контроллер рассчитывает длительность импульса впрыска по таким параметрам, как массовый расход воздуха, частота вращения коленчатого вала, температура охлаждающей жидкости и т.д. Для корректировки расчетов длительности импульса впрыска используется информация о наличии кислорода в отработавших газах, которую выдает датчик кислорода.

Датчик кислорода на Лада Веста: где находится, замена

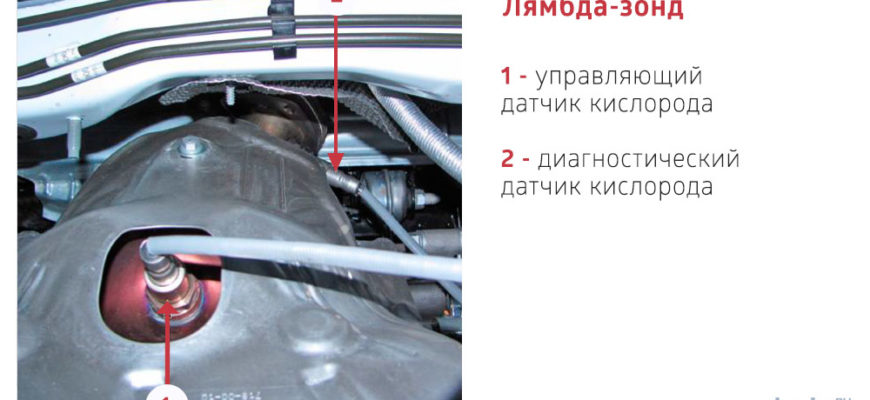

Рис. 1.1-06. Расположение УДК и ДДК в подкапотном пространстве автомобилей семейства LADA VESTA:
1 – управляющий датчик кислорода;

2 – диагностический датчик кислорода

Каталожный номер датчика см. тут

Управляющий датчик концентрации кислорода (лямбда-зонд) устанавливается на трубе приемной (рис. 1.1-06), он ввернутв резьбовое отверстие выпускного коллектора перед нейтрализатором). Его чувствительный элемент находится в потоке отработавших газов. УДК генерирует напряжение, изменяющееся в диапазоне 180…950 мВ. Это выходное напряжение зависит от наличия или отсутствия кислорода в отработавших газах и от температуры чувствительного элемента УДК.

Код ошибки:  Распиновка диагностической колодки газель

Когда УДК находится в холодном состоянии, выходной сигнал датчика отсутствует, поскольку в этом состоянии его внутреннее электрическое сопротивление очень высокое -несколько МОм. По мере прогрева датчика сопротивление падает и появляется способность генерировать выходной сигнал.

Для эффективной работы УДК должен иметь температуру не ниже 300°С. Для быстрого прогрева после запуска двигателя УДК снабжен внутренним электрическим подогревающим элементом, которым управляет контроллер. Коэффициент заполнения импульсных сигналов управления нагревателем (отношение длительности включенного состояния к периоду следования импульсов) зависит от температуры УДК и режима работы двигателя.

Если температура датчика выше 300°С, то в момент перехода через точку стехиометрии, выходной сигнал датчика переключается между низким уровнем (180…250 мВ) и высоким (850…950 мВ). Низкий уровень сигнала соответствует бедной смеси (наличие кислорода), высокий – богатой (отсутствует кислород).

Датчик кислорода на Лада Веста: где находится, замена

Лямбда-зонд – наиболее уязвимый датчик в системе впрыска автомобиля. Его ресурс составляет от 20 до 80 тыс. км в зависимости от качества бензина и масла в двигателе, условий эксплуатации, стиля вождения, исправности двигателя и т.д. Плохое состояние маслосъемных колец, попадание антифриза в цилиндры и выпускные трубопроводы, обогащенная топливовоздушная смесь, сбои в системе зажигания сильно сокращают срок его службы.

Технологии ремонта неисправных лямбда-зондов не существует – в случае поломки их обязательно надо заменить.

Перечень возможных неисправностей датчика концентрации кислорода достаточно большой и некоторые из них (потеря чувствительности, снижение быстродействия) самодиагностикой автомобиля не фиксируются, поэтому окончательное решение о замене датчика можно принять только после его тщательной проверки, которую лучше всего поручить специалистам.

Описание работы цепи

Контроллер выдает в цепь УДК стабильное опорное напряжение 1,7 В. Когда УДК не прогрет, напряжение выходного сигнала датчика находится в диапазоне 1,2… 1,7 В. По мере прогрева датчика его внутреннее сопротивление уменьшается, и он начинает генерировать меняющееся напряжение, выходящее за пределы этого диапазона. По изменению напряжения контроллер определяет, что УДК прогрелся, и его выходной сигнал может быть использован для управления топливоподачей в режиме замкнутого контура.

При нормальной работе системы подачи топлива в режиме замкнутого контура выходное напряжение УДК изменяется между низким и высоким уровнями.

Отравление датчика кислорода

УДК может быть отравлен в результате применения этилированного бензина или использования при сборке вулканизирующихся при комнатной температуре герметиков, содержащих в большом количестве силикон (соединения кремния) с высокой летучестью. Испарения силикона могут попасть в систему вентиляции картера и присутствовать при процессе сгорания. Присутствие соединений свинца или кремния в отработавших газах может привести к выходу УДК из строя.

Неисправности цепей УДК, дефект датчика, его отравление или непрогретое состояние могут вызвать длительное нахождение напряжения сигнала в диапазоне 1,2… 1,7 В. При этом в память контроллера занесется соответствующий код неисправности. Управление топливоподачей будет осуществляться по разомкнутому контуру.

Если контроллер получает сигнал с напряжением, свидетельствующим о длительном состоянии обедненности смеси, в его память заносится соответствующий код неисправности (низкий уровень сигнала датчика кислорода). Причиной неисправности может быть замыкание выходной цепи УДК на “массу”, негерметичность системы впуска воздуха или пониженное давление топлива.

Код ошибки:  OBDII коды для автомобилей марки ALL. Расшифровка значения. Диагностика ошибок.

Если контроллер получает сигнал с напряжением, свидетельствующим о длительном состоянии обогащенности смеси, в его память заносится соответствующий код неисправности (высокий уровень сигнала датчика кислорода). Причиной неисправности может быть замыкание выходной цепи УДК на источник напряжения или повышенное давление топлива в рампе форсунок.

При возникновении кодов неисправности датчика кислорода контроллер осуществляет управление топливоподачей в режиме разомкнутого контура.

Техническое обслуживание датчика кислорода

При повреждениях жгута, колодки или штекеров датчика кислорода, ДК необходимо заменить. Ремонт жгута, колодки или штекеров не допускается. Для нормальной работы ДК должен сообщаться с атмосферным воздухом. Сообщение с атмосферным воздухом обеспечивается воздушными зазорами проводов датчика. Попытка отремонтировать провода, колодки или штекеры может привести к нарушению сообщения с атмосферным воздухом и ухудшению работы ДК.

При обслуживании ДК необходимо соблюдать следующие требования:

Не допускается попадание жидкости для чистки контактов или других материалов на датчик или колодки жгутов. Эти материалы могут попасть в ДК и вызвать нарушение работы. Кроме того, не допускаются повреждения изоляции проводов, приводящие к их оголению.

Запрещается сильно сгибать или перекручивать жгут ДК и присоединяемый к нему жгут проводов системы впрыска. Это может нарушить поступление атмосферного воздуха в ДК.

Для исключения неисправности в результате попадания воды необходимо не допускать повреждений уплотнения на периферии колодки жгута системы управления.

ВНИМАНИЕ. С новым датчиком обращаться осторожно. Не допускать попадания смазки или грязи на колодку жгута проводов датчика и конец корпуса датчика с прорезями.

Замена

Для работы потребуется…

Датчик кислорода на Лада Веста: где находится, замена

…специальный разрезной ключ «на 22».

ВНИМАНИЕ
Во избежание повреждения датчик необходимо снимать и устанавливать только с помощью соответствующего инструмента.

Датчик кислорода на Лада Веста: где находится, замена

Если датчик используется повторно, обработайте резьбу специальной монтажной пастой, избегая попадания пасты на защитную трубку, так как это может привести к сбоям в работе датчика. Новые датчики ведущих производителей заранее обработаны пастой. Поскольку датчик всасывает эталонный воздух через корпус, его нельзя обрабатывать контактным спреем или смазкой.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Датчик кислорода на Лада Веста: где находится, замена

2. Нажмите фиксатор и отсоедините колодку жгута проводов от колодки датчика.

Датчик кислорода на Лада Веста: где находится, замена

3. Отсоедините держатель колодки датчика от кронштейна на двигателе.

Датчик кислорода на Лада Веста: где находится, замена

4. Выверните датчик из катколлектора (для наглядности показано на снятом катколлекторе).

Датчик кислорода на Лада Веста: где находится, замена

5. Установите датчик в порядке, обратном снятию.

    Момент затяжки 25-45 Н-м.

Видео

Как проверить датчик кислорода мультиметром

Проверка датчика кислорода на ВАЗ может осуществляться разными средствами, и одним из них является – мультиметр.

Исправность лямбда-зонда на Lada Vesta тестируется следующим образом:

  • Определите выходящий из датчика провод, передающий сигнал на ЭБУ. Как правило, такой провод уходит прямиком на ЭБУ.
  • Прогреть двигатель до рабочей температуры.
  • Соединяем минус мультиметра с корпусом двигателя, а плюс подключаем к сигнальному проводу. Будьте осторожны – выпускной коллектор может обжечь руки.
  • Замеряем напряжение – оно должно варьироваться от 0,2 до 0,9 вольт в зависимости от оборотов. Если напряжение выходит за эти рамки, то λ-зонд можно считать неисправным.

Аналогично, используя тестер, необходимо проверить работоспособность второго лямбда-зонда, расположенного после катализатора ВАЗ.

Коды ошибок датчика кислорода на автомобилях лада веста

Самым верным признаком неисправности датчика будут показания бортового компьютера. Перечислим основные коды ошибок датчиков кислорода:

  • P0030, P0031, P0032, P0135 – неисправность нагревателя основного датчика кислорода, расположенного на выпускном коллекторе;
  • P0036, P0037, P0038, P0141 – неисправность нагревателя диагностического датчика кислорода, расположенного после катализатора;
  • P0131, P0132, P0133, P0134 – основной кислородный датчик (до катализатора);
  • P0136, P0137, P0138, P0140, P2270, P2271 – дополнительный кислородный датчик (после катализатора)
Код ошибки:  Горит чек на ваз 2115 причины

Проверка датчика кислорода в автомобилях Лада Веста при знании вышеперечисленных кодов — не требует использования специальных приборов. Такая диагностика – самый верный способ определить неисправность своими руками. Расшифровав код, вы всегда можете уверенно ехать в автомагазин за требуемой деталью. Для понимания самого процесса чтения кодов, ознакомьтесь с множеством фото и видео в сети интернет.

Последствия выхода из строя датчика кислорода

После выхода из строя датчика кислорода работа двигателя серьёзно нарушается, о чём говорят следующие признаки (симптомы):

  • Неравномерная работа двигателя на холостом ходу
  • Затруднённый запуск двигателя
  • Повышенный расход топлива
  • Заметное снижение мощности двигателя

Самым неприятным последствием выхода λ-зонда из строя может стать поломка дорогостоящего каталитического нейтрализатора. Каталитический нейтрализатор – очень нежное устройство в плане реакции на состав выхлопных газов, проходящих через него. Многие производители устанавливают второй λ-зонд уже после нейтрализатора – это увеличивает вероятность правильной реакции электронного блока управления.

Чтобы минимизировать риск больших финансовых и временных затрат, рекомендуется не использовать аварийный режим после выхода датчика из строя, а сразу доставлять неисправный автомобиль в автосервис на буксире или эвакуаторе.

Признаки неисправности датчика кислорода на автомобиле лада веста

Учитывая схожесть признаков с другими неполадками, важно корректно идентифицировать поломку на начальном этапе.

  • Затрудненный старт мотора;
  • Повышенный расход горючего;
  • Сниженная мощность;
  • Пассивная динамика разгона;
  • Мотор работает не в такт;
  • На приборной панели сигнализирует индикатор о наличии системных ошибок ЭБУ (P0030, P0031, P0032, P0135, P0036, P0037, P0038, P0141, P0131, P0132, P0133, P0134, P0136, P0137, P0138, P0140, P2270, P2271);
  • В выхлопной трубе слышны периодические прострелы, что указывает на несбалансированность горючей смеси;
  • Дым синего, сизого, черного цвета из выхлопной трубы.

При обнаружении одного или нескольких признаков немедленно обратитесь к специалисту СТО для проведения комплексной диагностики.

Причины сокращения ресурса эксплуатации оборудования

  • Нарушение условий эксплуатации автомобиля;
  • Несоблюдение сроков проведения планового технического осмотра;
  • Заправка некачественный горючим;
  • Установка неоригинальных деталей;
  • Нарушение технологии монтажа;
  • Брак детали при изготовлении;
  • Повреждение при аварии, столкновении, ударе;
  • Некорректная работа прошивки электронного блока управления.

Установка кислородного датчика на лада веста

Подготовительный этап:

  • Ключ на «22»;
  • Новый управляющий и диагностический контролеры;
  • Дополнительное освещение, удлинитель (опционально);
  • Мультиметр.

Регламент:

  • Устанавливаем машину на смотровую яму;
  • Глушим мотор, открываем капот, ожидаем пока выхлопная система остынет до безопасной температуры, чтобы не повредить кожные покровы кистей рук;
  • Снимаем концевики, ключом на «22» выкручиваем ДКК, вкручиваем новый, надеваем клеммы;
  • По аналоги меняем диагностический ДКК под днищем машины;
  • Запускаем двигатель

Остается проверить функционал новых датчиков. Замена своими руками завершена.

При условии соблюдения регламента последующая замена контролера через 90 – 100 тыс. км. При возникновении сложностей обратитесь к специалистам автомастерских, СТО для оказания помощи, проведения диагностических работ.
