Chevrolet explorer elm327 для андроид

На Daewoo Nexia для компьютерной диагностики предусмотрены сервисные OBD2 гнезда. Они могут иметь 12 или 16, как в новых моделях после 2007 г.в, контактов. Для коммуникации используется шина передачи K-Line, которая передаёт данные только через соответствующие диагностические адаптеры. Для авто с ЭБУ Микас данные передаются по CAN шине KWP протокола.

Материал подойдёт владельцам автомобилей: Daewoo Nexia, Chevrolet Lanos, ЗАЗ Chance.

Данная инструкция подробно описывает процесс считывания данных с ЭБУ. Статья так же содержит рекомендации: какой автосканер и программу выбрать для диагностики Нексии. В статье имеются полезные ссылки на более подробные инструкции и обзоры диагностического оборудования.

На Шевроле Круз предусмотрено сервисный диагностический разъем, который позволяет производить комплексную диагностику электронных систем. Коммуникация осуществляется посредством CAN-шины. Диагностическое оборудование производит сканирование датчиков и электронных блоков, считывание записанных ошибок и их расшифровку, а так же удаление, прошивку и внесение своих параметров.

В зависимости от года выпуска, предусмотрено  один тип разъема OBD2 (16 PIN). Материал подойдет владельцам Круз с двигателями 1.6 и 1.8 л, оборудованные коммуникационным портом CAN.

Данная инструкция подробно описывает процесс считывания данных с ЭБУ. Статья так же содержит рекомендации: какой автосканер и программу выбрать для диагностики Шеви Круз и прошивки ЭБУ. В статье имеются полезные ссылки на более подробные инструкции и обзоры диагностического оборудования.

Chevrolet Explorer с адаптерами ELM327 не работает!!!!!!!!!!!!!!!!

Большинство используют адаптер от Ориона информацию где купить ищите там же. Можно заказать на eBay например вот такой адаптер работающий с СЕ будет дешевле но ждать дольше.

Как диагностировать Орионовским адаптером блок ABS и подушки безопасности.
Проводки с разными цветами подключать следующим образом:

Контакт с красным кембриком от шлейфа подключать к 16 контакту
Контакт с черный к 4 или 5-му контакту (без разницы)
Белый к 13-му(для диагностики подушек безопасности).
или к 12-му(для диагностики блоку ABS)
Желтый никуда не подключается (на Lacetti он вообще не используется).

Для диагностики ABS и подушек адаптером Vag-Com необходимо (желательно) установить переключатель с К-линии(7) на 12 и 13 контакты.
Самый безопасный и универсальный способ:
1. Отпаять проводок от 7 контакта адаптера.
2. Завести его на основной контакт 3-х позиционного переключателя.
3. от остальных контактов переключателя провода подпаять к 7,12 и 13 контактам адаптера.

P.S. Для соединения с любым ЭБУ двигатель можно не заводить, но зажигание включить надо ОБЯЗАТЕЛЬНО, чтобы запитать ЭБУ.

, Программы для диагностики

Программа позволяет по связываться по k-line, полная диагностика, сохранять и заливать прошивку по к-лайн, писать логи, замерять разгон до 100 км/ч и еще много чего.

Chevrolet Explorer 1

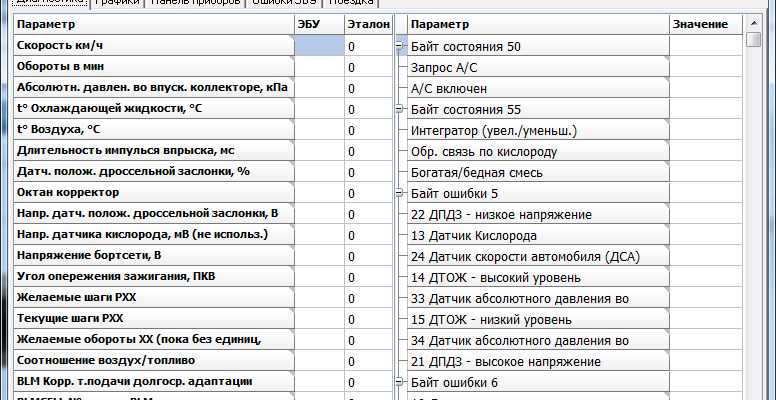

ChevroletExplorer v1.7. Программа предназначена для диагностики электронных блоков управления (ЭБУ) автомобилей Chevrolet. Программа работает с обычным K-Line адаптером, и позволяет проводить диагностику двигателя, автоматической трансмиссии, ABS и подушек безопасности.  В данный момент программой поддерживается диагностика ЭБУ  Bosch M7.9.7.1,  SiriusD3/SiriusD32, SiriusD4/SiriusD42, MR-140/HV-240; AISIN-81, ZF-4P16; ABS Bosch 5.3, ABS TEVES, ABS Delphi, ABS Mando; SRS.0, SRS.1

SensDiag

SensDiag v1.2.5 – маленькая, но очень полезная программа для Daewoo и не только, так как поддерживаемые ЭБУ устанавливаются и на машинах других производителей. Для работы программы необходимо установить Microsoft FrameWork 3.5.

Основные возможности программы:

Поддерживаемые электронные блоки управления:

• Микас 11(E2/E3);
• M 7.9.7(E2/E3);

Tyranus Daewoo Scanner

Программа предназначена для диагностики автомобилей Daewoo (Espero, Cielo, Nubira I, Leganza, Lanos, Matiz).

Работает с диагностическим адаптером VAG-COM 409.1 (VCP – виртуальный ком-порт), и с железным COM портом.

Research Daewoo v1

Программа Research Daewoo предназначена для диагностики двигателей внутреннего сгорания автомобилей Daewoo, а также электронных блоков управления.Программа позволяет:Отображать в динамике контролируемые параметры, просматривать их как в цифровом, так и в графическом виде. Управлять исполнительными механизмами двигателя, а также получать сведения об ошибках.

как понял это не вай-фай

Посоветуйте че нибудь

Сообщение отредактировал ronda555 – 03.03.17, 15:41

Коллеги, что по вашему мнению имел ввиду участник эксперимента ?

Плата включает питание на elm327 при напряжении на батарее 13,2в и больше, то-есть когда начинает работать генератор.

Плата включает питание на ELM327 когда начинает работать генератор.

То есть существуют версии без платы питания? Но как тогда они начинают работать, если не разбирать и ничего не допаивать? Я хочу понять общую теорию. Версии без платы питания нужно подключать только к работающему автомобилю? Ничего не понимаю )

А возможно ли подружить ELM-327 bluetooth с Chevrolet Explorer?

Они всегда работают. Могут спать, просыпаться при подключении или начале обмена. Схема, которая таким образом отключает питание, может привести к выходу из строя CAN-конвертера уровней на адаптере или в блоках автомобиля, подобный случай был описан страниц 30-40 назад. Сам pic в состоянии сна потребляет микроамперы, кан-конвертер тоже ничего не потребляет, обвязка (согласование с интерфейсами автомобиля J1850 и K-line/KWP) тоже ничего не потребляют при отсутствии обмена, остаётся интерфейс связи с диагностическим оборудованием, WiFi или BT, вот их и надо заставлять спать, а будить по кнопке, управляет ими pic-контроллер. Так что я не вижу особой нужды в дополнительном выключателе.

По фото вобще туфта или нет?

Типичный адаптер на капле, но, вроде, интерфейсы все распаяны. Не будет понимать все команды настройки адаптера и не будет работать во всех режимах.

Еще скорей всего он и не дружит с яблоками

С яблоками только вафля а он блютуз 100%,к тому же не чипе PIC

Добавлено 03.03.2017, 17:22:

Добавлено 03.03.2017, 17:24:

Сообщение отредактировал Team D – 03.03.17, 17:22

Тест elm327 как сделать,и с короллой моей он подружиться

По ващему сообщению я понял, что товарищ сам придумал дополнительный выключатель? Или у него какой-то ущербный адаптер без кнопки питания?А питание он хочет отключать принудительно чтобы не высаживать аккмулятор авто и экономить nanoамперы?

Сообщение отредактировал /melange – 03.03.17, 18:27

Типа того. При выключении питания адаптера надо ещё обрывать линии шины CAN, тогда точно ничего не сгорит. Там не совсем наноамперы, если модуль bluetooth не отключается, то он жрёт 30ма минимум. Если в адаптере импульсный преобразователь на питание схемы, то это не большая проблема. А если линейный и ещё есть дополнительные согласующие цепи на обычной логике, то там уже до 100ма может потребление доходить. Если машина ездит каждый день, это тоже не проблема, а вот если она зимует у подъезда и случился отпуск, то аккумулятору будет плохо. Энергопотребление адаптера, это отдельная тема. Если он не используется постоянно, как маршрутный компьютер, а включается по необходимости для диагностики, тогда про кнопки и выключатели можно забыть.

Проблема выгорания касается только старых авто на шине CAN?Или обсуждаемые OBDII читалки тоже так умеют выжигать с новыми авто?Езда с правильным PIC контроллером тоже не рекомендуется или как повезёт?Вопрос про версию 1.5 + PIC типа этой

Сообщение отредактировал /melange – 03.03.17, 20:35

Этот с кнопкой через какое то время простоя должен засыпать, просыпаться по кнопке. Но сколько он реально потребляет надо измерять, у меня нет такого адаптера. Сам pic ничего не потребляет.

Проблема выгорания касается снятия питания с конвертера уровней CAN-шины (там микросхемы разные могут стоять), поскольку на шине должно быть около 2,5В на обоих выводах (шина дифференциальная), и при снятии питания эти 2,5в потекут через микросхему и выжгут её, машине вроде при этом плохо не должно стать, но фиг его знает, что там реально происходит. Рассуждая логически, не должно гореть, но должно блокировать шину, что тоже неприятно, на некоторых машинах при этом теряется связь между блоками, приборка загорается всеми контрольными лампами.PS на старых машинах с K-Line и/или J1850, если нет CAN, снятие питания с подключенного адаптера никак ни на что не влияет.

Сообщение отредактировал FCTSU001 – 03.03.17, 20:52

на старых машинах если нет CAN,

Я, конечно, wiki почитаю, но на данный момент стерильный в шинах и проч.Если в машине есть OBD2, то нет CAN и нет проблемы. И соотвественно наеборот. Или я путаю тёплое с мягким?

На ELM327 c кнопкой, на входе +12 стоит микросхема U4 трёхногая, которая по сигналу кнопки полностью отключает +12.35mA – потребляет в рабочем состояний10mA – питание +12 снято кнопкой=======================Кто спрашивал, как сменить код на “0000”смотри Сообщение #2311

С MCP2561 тоже питание снимается? Т.е. тоже должен CAN-шину вешать?

Добавлено 03.03.2017, 23:49:

Если в машине есть OBD, то должен быть хотя бы один из описанных стандартом интерфейсов. На OBDII-Certified машинах чаще всего CAN.

Там стоит A82C250, а не MCP2561.

Тест сделал,что скажите???И вопрос в споре на палке как объяснить что продавец указывает ложные данные про вай-фай и устройства на яблоке.

спор на полный возврат по причине несоответствия полученного к заявленному!

Подскажите где сам модуль блютуз распаянВосьми ногая микросхема?

Сообщение отредактировал ronda555 – 04.03.17, 09:45

Адаптер ELM327 применяется на большом количестве автомобилей, в том числе Шевроле. Устройство несложное в обращении, не требует дополнительной электроники для коммутации. Работает с большинством ПО, которое доступно для свободного скачивания.

Благодаря простоте подключения владельцу не требуется специальных навыков в коммутации сканера. Соединения с ЭБУ осуществляется через OBD2 шину, а отображение информации – через планшет, ноутбук или любое другое мобильное устройство.

В этом разделе вы узнаете:

Важно

Модели старших годов выпуска могут оснащаться разъемом стандарта OBD2, но не поддерживают доступные ISO. Такие блоки диагностируются отдельными средствами.

OBD 2 адаптер ЕЛМ327 совместим с разными моделями Chevrolet, начиная с 1996 года. В этом разделе вы найдете таблицу совместимости автомобилей со сканером ELM327. В списке перечислены годы выпуска, модели. Владельцу необходимо выбрать свой Шевроле в таблице, а система автоматически проанализирует совместимость прибора.

Стандарт OBD обеспечивает обмен информацией между различными узлами двигателя и электронным блоком управления. Адаптер выполняет функцию декодера. Информационные пакеты считываются с ЭБУ и переводятся в поддерживаемый набор данных. Диагностическое программное обеспечение выводит статистику в доступном для пользователя виде.

Стандарт OBD2 предусматривает пять протоколов обмена информацией:

Тип CAN – более скоростной и работает в дуплексном режиме. Используется на большинстве новых авто. Шевроле поддерживает следующие стандарты передачи:

Функционирование других режимов зависит от типа блока управления.

Не каждый протокол обеспечивает поддержку всех режимов диагностики. Перед использованием прибора проверьте год выпуска штатного блока управления. Чем более новый автомобиль, тем больше режимов поддерживает ЭБУ.

Выберите модель авто и год выпуска, чтобы определить какие режимы диагностики через адаптер ELM327 поддерживает ваш автомобиль, а так же на каком протоколе базируется OBD2 порт. Данные предсталвны на следующие модели и их модификации: Agila, Avalanche, Avalanche 2, Aveo, Aveo 2, Blazer, Camaro, Camaro 5, Caprice 8, Captiva, Cavalier, Celta, Cobalt, Colorado, Corsa, Corvette C4, Corvette C5, Corvette C6, Cruze, Epica, Equinox, Equinox 2, Evanda, Express, HHR, Impala 9, Kalos, Lacetti, Malibu, Malibu 6, Malibu 7, Matiz, Montana, Montana 2, Monte carlo, Niva, Nubira, Optra, Orlando, Prisma, Rezzo, S-10, Sail, Silverado, Silverado 2, Silverado 3, Sonic, Spark, Suburban, Tahoe, Tracker, Trailblazer, Trailblazer 2, Trans Sport, Trax, Uplander, Utility, Vectra, Venture, Volt.

Примечание

(1) – Цифры между скобками (x3) соответствуют количеству транспортных средств одного и того же типа

(2) – Мощность в лошадиных силах по DIN (умножается на 0,736 для мощности в кВт)

(3) – ПИД поддерживается только для основного датчика кислорода (№ 1)

Определить, где находится OBD2 разъем

Если Вы не смогли найти разъем, попробуйте воспользоваться нашим онлайн-сервисом.

Определить, какой протокол используется в вашем авто

Протокол можно узнать, исходя из ECU и документации на него. Так же большая часть автомобилей CHEVROLET имеется в нашей базе, которая представлена выше. Просто выберите модель вашего авто и посмотрите какой протокол используется для передачи данных.

Определить какой версии ELM327 автосканер подойдет для автомобиля

Так же стоит учитывать тип соединения (Wi-Fi, Bluetooth, USB) и ваше устройство для утсановки диагностического софта (Ноутбук, Смартфон iOS или Android). Для iOS подойдёт только Wi-Fi адаптер.

Для диагностического адаптера ELM327 необходим софт, который устанавливается на ноутбук или смартфон/планшет.

Для подбора программы для адаптера перейдите в раздел: “Программы” или ознакомьтесь с таблицей ниже.

Воспользоваться инструкцией по подключению ELM327 адаптера и провести диагностику

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: “Коды ошибок”

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

После авторемонта требуется повторно проверить автомобиль на ошибки адаптером (сканером). Стереть ошибки при необходимости.

Scan Tool Pro – бюджетный мультисканер для CHEVROLET

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 – пока что самая стабильная версия. Сканер имеет максимальную совместимость с автомобилями с 1996 года выпуска в том числе с Chevrolet: Лачетти, Авео, Каптива, Кобальт, Эпика и других моделей.

По ссылке указанной справа можно ознакомиться со сканером для автодиагностики “Scan Tool Pro”. Это сайт официального дилера, который дает гарантию 12 месяцев.

Загорелся Check Engine на CHEVROLET? Прочитай статью, чтобы решить проблему

Какие бывают адаптеры ELM327

Самостоятельная диагностика автомобилей CHEVROLET через ноутбук

Обзор и инструкция на сканер ELM327 Wi-Fi

Лучшие автосканеры для диагностики авто любой марки

Обзор и инструкция на сканер ELM327 Bluetooth

Делали вы компьютерную диагностику самостоятельно?

Илья ВасильевАвтор сайта / Диагност

Автор всех статей на сайте. 7-ми летний опыт в автодиагностике и ремонте авто любой сложности и любых марок. Увлекаюсь программированием, чип-тюнингом.

Публикую статьи с обзорами диагностического оборудования, делюсь опытом, программами и инструкциями.

Способы компьютерной автодиагностика Chevrolet Cruze

Анализ состояния электронных узлов производится двумя способами.

Внимание

Второй метод позволяет произвести более глубокий анализ состояния машины.

Компьютерная автодиагностика Daewoo Nexia 2008-2013

Существует два способа проверки ЭБУ и датчиков:

Если в первом варианте (самодиагностика), подробная инструкция по диагностике изложена в руководстве по эксплуатации, то использование OBD2 разъема – это более сложный тип проверка, и потребуется сначала подобрать сканер и программы.

Частые вопросы по автодиагностике через компьютер или смартфон

Любой OBD2 адаптер любительского сегмента позволяет считать и расшифровать большинство кодов, ознакомиться с показаниями датчиков в режиме реального времени.

Диагностика ЭБУ через OBD2 и сброс ошибок

Для сервисной колодки OBD2 подойдет сканер ELM327 версии 1.5. Диагностическое ПО – Torque Pro. Перед началом необходимо установить дополнительный PID для программы Chevrolet_Aveo_Lacetti_Daewoo_Nexia_SiriusD42, который необходим Нексии. Поместить его в папку «.torque/extendedpids».Процесс подключения и инструкции имеютс на нашем сайте.

Диагностика датчиков Daewoo Nexia через OBD2

Рассмотрим различные системы. Диагностику рекомендуется проводить ПО Torque Pro или OBD Car Doctor.

Лямбда-зонд

Считывания показателей соотношения кислорода в газах происходит в реальном времени через порт диагностики OBD2. Амплитуда сигнала находится в диапазонах:

Небольшие отклонения от заданных параметров допускаются. Несоответствие показателей свидетельствует о проблемах с зондом.

Датчик скорости

Анализ считывателя скорости позволит выявить его некорректную работу или поломку. Возможны варианты:

Элемент выдает частотно-импульсный сигнал на блок авто. Расчет показателей: около 6004 импульсов на 1 км. Данные анализа выводятся на экран в уже преобразованном значении скорости.

Датчик холостого хода

Сканер выводит информацию в двух вариантах:

Измеряется в шагах. При температуре мотора 90С, нормальные показатели лежат в диапазоне 20-30.

Температуры охлаждающей жидкости

Если есть подозрения на неисправность элемента, сканирование поможет выявить проблему. На экране отображаются текущие данные градусах. Их ненормальное отклонение говорит о дефекте измерителя температуры.

Температура двигателя

Работает по аналогичному принципу, что и ДТОЖ.

Давление масла

Сканирования выдает только наличие или отсутствие ошибки по элементу. Для его проверки следует отсоединить фишку, прозвонить вывод на массу. На заглушенном ДВС тестер должен показывать замыкание.

Давление воздуха

Приложение Torque Pro отображает датчик как MAP. Выдает текущее значение в коллекторе ДВС в единицах PSI. На осциллограмме напряжение должно соответствовать 0,9-1,7 В. На заглушенном моторе – выше 4 В.

Датчик давления топлива

Регулирует бензин в обратной магистрали. Отображает данные о давлении.

Положение дроссельной заслонки

Считывание показаний осуществляется в процентном виде. Нормальное значение равно около 11%.

Наличие ошибки 0122 ДПДЗ на сканере говорит о возможной неисправности цепи или датчика.

Массовый расход воздуха

В Torque Pro узел называется MAF. Отображает значение в литрах. В режиме осциллограммы допустимые параметры имеют вид:

На заглушенном двигателе нормальным считается 0,99 В.

Другие узлы и их сервис через OBD2

Возможно считывание дополнительных датчиков:

Метод анализа аналогичен другим.

Диагностика двигателя через OBD2 – Daewoo Nexia 16 клапанов и 8 клапанов

На 16V версиях устанавливается два типа блоков: DELCO KDAC и SIRIUS. 8V версии оснащаются GM Delco и MR140 вариантами. На автомобилях есть два типа диагностических колодок: GM12 (12 контактов) и OBD2 (16 пин).

Считывание информации происходит аналогично.

Диагностика АБС через OBD2 разъем

При возникновении неполадок с ABS, компьютерная автодиагностика так же поможет выявить неисправность. Сканирование позволяет выявить ошибки АБС, поможет выявить обрывы цепи, слабый контакт разъемов, причину того почему горит лампочка ABS.

Подходящие адаптеры для диагностики Нексия

Для данной марки автомобиля подойдет кабель-адаптер Vagcom 409.1 или K-Line GM12 OBD2. Электронные блоки пользуются шиной данных K-Line. Перечисленные варианты адаптеров разработаны с полной поддержкой этого стандарта.

Устройства позволяют тщательно исследовать авто, а также допускают корректировку программных параметров.

Подходящие сканеры для автомобиля Нексия

Оптимальным вариантом для авто с 16 PIN разъемом станет ELM327 и его модификации. Есть варианты для связи по средствам USB, а также Bluetooth.

Стоит отметить классическое универсальное устройство K-LINE. К более дорогим моделям можно отнести Сканматик 2.

Программы для диагностики:

• Для DaewooChevrolet (NexiaLanos) “Евро-2” (Research Daewoo).
• Для DaewooChevrolet (NexiaLanos) “Евро-3” (Chevrolet Explorer).

Можно ли диагностировать подвеску, рулевого и ходовой через OBD2:

Nexia оснащен стандартным гидравлическим усилителем руля. Коммутация через интерфейс OBD2 не предусмотрена. Подвеска и ходовая часть также не оснащены электронными датчиками, кроме ABS, Скорости.

ЭБУ Нексии и подходящие сканеры

В зависимости от модели двигателя на автомобиле применяются несколько типов контроллеров: DELPHI MR140, GM DELCO KDAC (IEFI-S, IEFI-6, ITMS-6F) и SIRIUS D42. Подробнее ознакомьтесь по списку:

Для считывания информации и диагностики подойдёт следующее оборудование, которое подключается через OBD2 порт.:

Возможности диагностики Нексии в зависимости от двигателя и года выпуска

На автомобиле Daewoo Nexia N150 c двигателем F16D3 стоит ЭБУ 42R, блок управления находится в подкапотном пространстве. Место расположения – возле аккумуляторной батареи. Крепление выполнено двумя верхними и одним боковым болтом на «10». Сверху приходит жгут проводов, подсоединяемых к колодке компьютера.

Блок управления на у двигателей A15SMS – это DELPHI MR140 расположен внутри салона, под облицовкой правой пластиковой боковины.

Чип тюнинг и прошивка Daewoo Nexia

Чип-тюнинг заключается в форсировании ДВС путем установки редактированного ПО. Это позволяет добиться увеличения мощностных характеристик. Есть возможность ручной правки таблиц прошивки при помощи программы TunerPro, но эту тему затронем позже.

Способы диагностики ЭБУ и ошибок у Нексии через OBD2

Существует несколько способов сканирования системы.

Загорелся Check Engine на Нексии?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Самодиагностика

Процедура считывания кодов начинается с подключения специального оборудования к сервисной OBD2 колодке авто. Чище всего применяется кабель K-LINE, так как он подходит в 12 и 16 пиновому разъему. Если у вас 16 PIN диагностику можно выполнить обычным ELM327 сканером совместно с диагностической программой установлено на ПК или смотрфоне.

Программы для диагностики автомобилей Daewoo и Chevrolet дял ПК: Delco 1213, SensDiagnostika V1.2.5, Chevrolet Explorer 1.7 и Tyranus Daewoo Scanner v2.3_rus. Для смартфона, при наличии 16 PIN после 2008 года выпуска Нексии можно использовать приложение Torque Pro.

Обзоры диагностических сканеров для Daewoo Nexia

Читай подробные статьи по обзору автосканеров, в том числе совместимых и с Daewoo Nexia.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Программирование и прошивка ЭБУ – тема для отдельной статьи.

Если вкратце, то способ прошивки ЭБУ Daewoo Nexia зависит от года выпуска и ЭБУ.

Для примера программирование ЭБУ IEFI‐6/ITMS‐6F, устанавливаемые на автомобилях Daewoo производится непосредственно на автомобиле подключением к диагностической колодке через дополнительный кабель OBD‐II (приобретается отдельно или используется кабель диагностики из комплекта программы SMS‐Diagnostics), подключаемый к адаптеру CombiLoader v3.

Программирование ЭБУ

Для программирования ЭБУ, снятого с автомобиля, подключение производится с помощью универсального переходника или самодельного кабеля. Заливка прошивки повозится непосредственно в ЭБУ, через программатор, которым может выступать K-Line адаптер. Схемы подключения можно найти на профильных форумах по чип-тюнингу.

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для Daewoo Nexia зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: “Подбор сканера для Daewoo Nexia”

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: “Обзоры OBD2 автосканеров”

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: “OBD2 коды ошибок Daewoo Nexia”

Scan Tool Pro – бюджетный мультисканер для Daewoo Nexia

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 – пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с Daewoo Nexia.

ЭБУ Шевроле Круз и подходящие сканеры

На автомобилях Chevrolet Cruze применялись следующие блоки управления:

Для связи с ЭБУ через OBD2 порт применяются:

Для блоков управления, не оснащенных шиной передачи данных типа CAN, подойдет KKL-VAG 409.1.

Возможная диагностика систем Шевроле Круз

Блок управления находится в подкапотном пространстве, рядом с АКБ. Сверху расположены коммуникационные колодки.

Чип-тюнинг и прошивка Chevrolet Cruze

Серийная прошивка предназначена для обеспечения баланса между расходом, нормами токсичности и динамическими характеристиками двигателя.

Основная цель тюнинг-прошивки – форсировать мотор, выжать максимальные показатели из возможных. Добиваются этого путем заливкой дугой прошивки ЭБУ, которая редактировалась вручную.

Способы диагностики ЭБУ и ошибок на Шевроле Круз через OBD2

Рассмотрим примеры вариантов анализа электронных систем Шевроле.

Загорелся Check Engine на Шеви Круз?

Режим просмотра кода ошибки на приборной ошибке вызывается соответствующей кнопкой. Расшифровку кодов ошибок можно изучить в разделе “Коды ошибок”. Всего через приборку можно определить более 100 ошибок. Пример смотрите на фото ниже.

Профессиональные сканеры дают возможность сбросить межсервисные интервалы, программировать чипы ключей. Стоит отметить, что многие параметры позволяет так же диагностировать программа Chevrolet Explorer в связке с адаптером VAG KKL–Line.

Обзоры диагностических сканеров для Chevrolet Cruze

Читай подробные статьи по обзору автосканеров, в том числе совместимых и сChevrolet Cruze.

Софт для программирования ЭБУ Шеви Круз

Для прошивки подойдет KKL–Line, OPenPort 2.0 адаптер, Combiloader, K-TAG ECU Programming Tool, KESS OBD Tuning Kit. ПО для загруки: Delphi GM Loader, Chevrolet Explorer.

Подбор сканера (адаптера) для Chevrolet Cruze зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь данной статьей или калькулятором: “Подбор сканера для Chevrolet Cruze”

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: “OBD2 коды ошибок Chevrolet Cruze”

Scan Tool Pro – бюджетный мультисканер для Chevrolet Cruze

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 – пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с Chevrolet Cruze.

Рассмотрим наиболее частые вопросы, возникающие у владельцев во время диагностики Шевроле.

Диагностика датчиков Шевроле Круз через OBDII

Считать показания датчиков можно через разное сервисное ПО и даже через простой ELM327 сканер. Популярные варианты: Torque PRO, Scanmatik, OBD Car Doctor. Диагностика возможна для следующих узлов:

Другие системы, доступные для диагностики: датчик фаз, положения коленвала, детонации, давления масла и топлива.

Суть диагностики сводиться к чтению ошибок, а также данных с датчиков ДВС. На основании отображаемой информации делается вывод о состоянии каждого узла. Такой метод позволяет проанализировать работу агрегата в режиме реального времени и быстро локализовать проблему.

Важно знать

Кроме VAG KKL–Line, для диагностики двигателя и датчиков, можно использовать адаптеры семейства ELM327, например Scan Tool Pro. Тогда считывание ошибок и параметров можно производить с помощью личного смартфона и приложения Torque Pro.

Диагностика ABS

Сканирование системы ABS позволяет выявить типовые ошибки узла. С помощью VAG KKL–Line адаптера в связке с программой Chevrolet Explorer, можно диагностировать ошибки ABS и неисправности:

О наличии неисправности сигнализирует индикатор на панели приборов.

Диагностика АКПП и трансмиссии

Программа Chevrolet Explorer вместе с VAG KKL–Line, так же позволяет диагностировать узлы трансмиссии и коробки передач.

Чтение данных выполняется по аналогичной схеме.

Диагностика подушек безопасности и SRS через OBD2

Подключение сканера позволит выявить неисправности систем салонной электроники AIRBAG и SRS. Наиболее частыми проблемами подушек безопасности являются:

Владельцы часто сталкиваются с проблемой чтения блока SRS. Не каждый сканер сможет соединится с узлом. Для решения рекомендуем применять Tech2.

Салонная электрика диагностируется аналогично, как и другие системы машины.

Типовые параметры диагностики для серийных ЭБУ и полезыне видео

Типовые параметры “Евро-2”

Типовые параметры “Евро-3”

Типовые параметры ЭБУ Микас (ЗАЗ Chance)

*Для прошивок на базе ПО 02.33.151 R41 (R42) допустимы большие значения при условии согласования установок по умолчанию с пропускной способностью условно-закрытого дросселя

Видео по теме

Пример параметров диагностической информации представлен в таблице (Chevrolet Cruze, 1.6).

• GM Tech-2;
• Сканматик 2 (сканер-адаптер);

Данные сканеры характеризуются как профессиональное оборудование, позволяющее глубоко изучить электронные системы авто. Для коммутации с сервисной колодкой используют стандартный кабель для OBD2.

К дилерским сканерам относится GM Tech 2 с мощным функционалом для диагностики машин концерна General Motors.

Наиболее популярным вариантом является мультимарочный адаптер на базе ELM327. Отметим, что в паре с ПО Chevrolet Explorer данный вариант не работает.

К универсальным адаптерам относится KKL (VAG COM 409.1). Рекомендуеся применять только устройство, собранное на базе чипа FTDI. Оно отличается стабильностью подключения, набором оригинальных инструкций для “общения” с ЭБУ.
