1. Установка и полключение электрокорректора фар для Нивы

Тема с установкой электрокорректора фар от Волги не нова, и можно купить готовый комплект на Ниву, но 2000 отдавать как-то не хотелось.
Расскажу, как собрать его дешевле.
Для этого потребуются:
1. Горшки фар под гидрокорректор
2. Блок управления электрокорректором БУК-02 от Волги 3102-3110.
3. Моторредукторы электроокорректора ЭПК-02 от Волги 3102-3110.
4. Разъемы для моторредукторов и блока управления.

Моторредукторы много лет назад отдали за пиво с государственной 3102. Блок управления хотел купить в магазине, и купил, но как оказалось не тот, и был возвращен в магазин. Есть похожий с обозначением ЮМГИ, но с 31105. ЮМГИ похож на БУК, но у него всего 5 контактов, зато стоит всего 500 руб. Если разобраться с подключением, то можно воткнуть и ЮМГИ. БУК оказался редкой штукой, возят под заказ и ценник в деталях машин ГАЗ” за него был объявлен в 1200 руб. Попробовал поискать по разборкам, к тому же нужны были еще и разъемы. На разборке за 300 руб. были куплены БУК и 3 разъема. Вот разъемы с проводки продавец никак не хотел срезать, пытаясь продать мне всю проводку целиком. Потом, когда я уже собирался уходить продавец вспомнил, что у него где-то лежала порезанная проводка с Волг. С двух проводок срезал нужные разъемы.

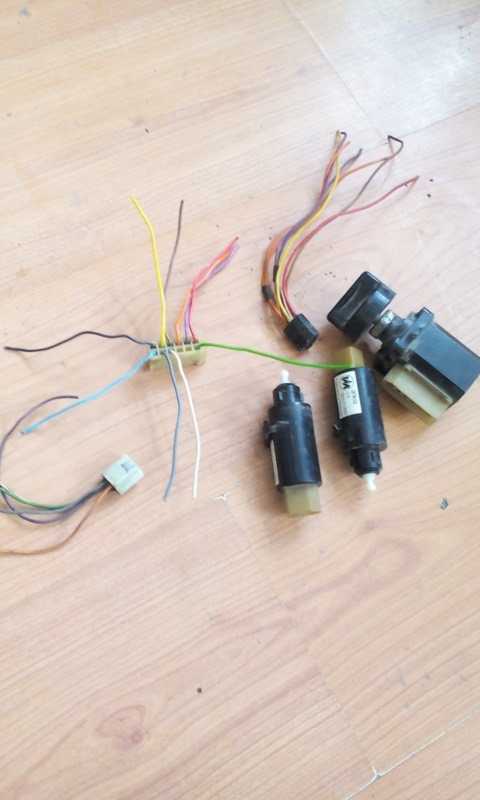

БУК-02 и ЭПК-02

Все компоненты есть, оставалось только собрать проводку. На базаре, в рядах с радиодеталями, закупился разноцветными проводами 0,75мм2. Мне потребовалось по 7 м фиолетового и оранжевого провода, и по 3 метра красного, зеленого, серого, коричневого, белого и желтого проводов, по 1 м голубого и черного провода. А также 4 метра 8 мм гофры. Провода и гофра обошлись в 330 руб.

Смотал провода, примерил на машине и обрезал излишки по месту. Получился вот такой жгут.

И уложил провода в гофру

Вот схема подключения БУК, может кому пригодится.

Схема подключения БУК

Есть более простой способ подключения

И вот, на днях, когда доставал из горшков моторрредукторы у одного отломилась защелка, и без нее он в фаре не фиксируется. Придется покупать новый.

Более простой способ подключения электрокорректора фар волга 3110

Рассуждения: моторедуктора рабочие, нет только обратной связи! ну и черт с ней! Нужно заставить моторедуктора вращаться!

Воплощение в жизнь:
Разъемы моторедукторов 5ти контактные, два средних контакта и есть питание на сам моторчик. Все знают, что при переполюсовки моторчики меняют свое направление вращения (не путайте с шаговыми моторчиками).
Разъем БУКа 12ти контактный (не все задействованы)
Цвет проводов:
Правый моторедуктор-белый, серый
Левый моторедуктор-коричневый, желтый
Питание БУКа-синий (плюс), черный (минус), причем плюс на синем проводе появляется только при включении ближнего/дальнего света фар.

Дальше есть два варианта монтажа:
1-одна клавиша на оба моторедуктора (к примеру клавиша электростеклоподъемников), то есть обе фары будут подниматься и опускаться при нажатии одновременно
2-смонтировать две клавиши от подъемников – то есть, можно будет регулировать каждую фару по отдельности!
плюсы первого что будет одна невзрачная кнопка, минусы тоже есть: возможно, что моторедуктора будут работать не синхронно (один быстрее двигается, а второй медленней). Плюсы второго варианта -можно подстраивать высоту фар из салона, но две клавиши не хочу.

2. Видео: работа электрокорректора фар для Нивы

Электромеханический корректор GAZ ЭМКФ 02-03 фар головного света предназначен для регулировки угла наклона пучка ближнего или дальнего света фар в зависимости от загрузки автомобиля с места водителя.

Электромеханический корректор GAZ ЭМКФ 02-03 фар головного света состоит из блока управления БУК 02-01 установленного на панели приборов, двух электромеханических приводов ЭПК 02 установленных внутри каждой фары, и соединительных проводов от блока управления к приводам (фарам).

Установка электромеханического корректора фар GAZ ЭМКФ 02-03 в зависимости от загруженности автомобиля.

При не нагруженном автомобиле необходимо совместить цифру «0» на маховичке блока управления корректора с указателем (меткой) «–» на корпусе блока управления корректором. В данном положении фары устанавливаются в первоначальное положение и могут быть отрегулированы специальными ручками на фарах с помощью экрана.

При полностью загруженном автомобиле, с меткой «о» на корпусе блока управления необходимо совместить цифру «3». При частичной загрузке автомобиля требуется опытным путем найти необходимое положение маховичка, при котором происходит минимальное ослепление встречных автомобилей.

Блок управления БУК 02-01 электромеханическим корректором фар GAZ ЭМКФ 02-03, принцип работы.

Блок управления БУК 02-01 корректором фар включает в себя набор постоянных резисторов, переключатель в виде маховичка на девять фиксированных положений и схему защиты платы управления электроприводов от перенапряжений в бортовой сети автомобиля. При повороте маховичка в определенное фиксируемое положение на выходе блока управления устанавливается соответствующее постоянное напряжение, заданное переключателем.

Электрическая схема блока управления БУК 02-01 электромеханическим корректором фар GAZ ЭМКФ 02-03.

Данное управляющее напряжение, а также напряжение питания, через соединительные провода подается к двум электромеханическим приводам ЭПК 02 одновременно. Каждый электромеханический привод состоит из электродвигателя постоянного тока с редуктором, платы управления и резистивного датчика положения штока привода. Редуктор преобразует вращательное движение вала электродвигателя в поступательное движение штока.

Схема выводов колодки блока управления БУК 02-01 электромеханическим корректором GAZ ЭМКФ 02-03 фар 1512.3775000 и 1502.3775000.

Плата управления имеет в своем составе мостовую схему управления электродвигателем, выполненную на двухканальном операционном усилителе с токовым выходом до 1 Ампер. Одно плечо моста соединено с резистивным датчиком положения штока привода, другое с входом платы управления. Изменение управляющего напряжения на входе платы управления приводит к увеличению (уменьшению) ошибки рассогласования моста, в результате чего следящая система начнет кратковременно воздействовать на электродвигатель.

Воздействие будет продолжаться до тех пор, пока шток привода не переместится в иное требуемое положение, при котором напряжение на датчике положения штока станет одинаковым с управляющим. После этого мост сбалансируется, электромеханический привод выключится и перейдет в устойчивое положение с минимальным потреблением тока. И так до следующего изменения управляющего напряжения.

В свою очередь, шток привода жестко связан с отражателем фары. Поэтому перемещение штока приведет к повороту отражателя фары на некоторый необходимый угол, что изменит наклон пучка света ближнего и автоматически дальнего света фар.

Проверка исправности блока управления БУК 02-01 электромеханического корректора фар GAZ ЭМКФ 02-03 на автомобиле.

Для проверки исправности блока управления корректором фар непосредственно на автомобиле необходимо :

— Вынуть блок управления из панели приборов, отжав изнутри панели сверху и снизу блока фиксаторы.
— Проверить контрольной лампой наличие напряжения питания +12 Вольт со стороны жгутовой колодки на выводах «1» и «3» при включении корректора одновременно с включением фар ближнего света.

При отсутствии напряжения необходимо :

— Отсоединить от разъема блока колодку жгута проводов и проверить наличие напряжения +12 Вольт на выводе «4» колодки при включении корректора одновременно с включением фар ближнего света, и на выводе «5» — при включении габаритных огней. Проверить наличие «массы» на выводе «3» колодки жгута. Устранить выявленные неисправности.

— Подсоединить жгутовую колодку к блоку. Лампа подсветки символа должна гореть. Со стороны жгутовой колодки проверить наличие напряжения +12 Вольт контрольной лампой на выводах «1» и «3». При отсутствии напряжения заменить блок управления корректором.

При наличии напряжения необходимо :

— Проверить тестером со стороны жгутовой колодки наличие управляющего напряжения на выводе «2». Вращая маховичок убедиться в изменении управляющего напряжения от 3 до 10 Вольт. При отсутствии изменения напряжения – заменить блок управления электромеханическим корректором GAZ ЭМКФ 02-03.

Электромеханический корректор GAZ ЭМКФ 02-03 фар головного света предназначен для регулировки угла наклона пучка ближнего или дальнего света фар в зависимости от загрузки автомобиля с места водителя.

Электромеханический корректор GAZ ЭМКФ 02-03 фар головного света состоит из блока управления БУК 02-01 установленного на панели приборов, двух электромеханических приводов ЭПК 02 установленных внутри каждой фары, и соединительных проводов от блока управления к приводам (фарам).

Установка электромеханического корректора фар GAZ ЭМКФ 02-03 в зависимости от загруженности автомобиля.

Блок управления БУК 02-01 электромеханическим корректором фар GAZ ЭМКФ 02-03, принцип работы.

Блок управления БУК 02-01 корректором фар включает в себя набор постоянных резисторов, переключатель в виде маховичка на девять фиксированных положений и схему защиты платы управления электроприводов от перенапряжений в бортовой сети автомобиля. При повороте маховичка в определенное фиксируемое положение на выходе блока управления устанавливается соответствующее постоянное напряжение, заданное переключателем.

Электрическая схема блока управления БУК 02-01 электромеханическим корректором фар GAZ ЭМКФ 02-03.

Данное управляющее напряжение, а также напряжение питания, через соединительные провода подается к двум электромеханическим приводам ЭПК 02 одновременно. Каждый электромеханический привод состоит из электродвигателя постоянного тока с редуктором, платы управления и резистивного датчика положения штока привода. Редуктор преобразует вращательное движение вала электродвигателя в поступательное движение штока.

Схема выводов колодки блока управления БУК 02-01 электромеханическим корректором GAZ ЭМКФ 02-03 фар 1512.3775000 и 1502.3775000.

Плата управления имеет в своем составе мостовую схему управления электродвигателем, выполненную на двухканальном операционном усилителе с токовым выходом до 1 Ампер. Одно плечо моста соединено с резистивным датчиком положения штока привода, другое с входом платы управления. Изменение управляющего напряжения на входе платы управления приводит к увеличению (уменьшению) ошибки рассогласования моста, в результате чего следящая система начнет кратковременно воздействовать на электродвигатель.

Воздействие будет продолжаться до тех пор, пока шток привода не переместится в иное требуемое положение, при котором напряжение на датчике положения штока станет одинаковым с управляющим. После этого мост сбалансируется, электромеханический привод выключится и перейдет в устойчивое положение с минимальным потреблением тока. И так до следующего изменения управляющего напряжения.

В свою очередь, шток привода жестко связан с отражателем фары. Поэтому перемещение штока приведет к повороту отражателя фары на некоторый необходимый угол, что изменит наклон пучка света ближнего и автоматически дальнего света фар.

Проверка исправности блока управления БУК 02-01 электромеханического корректора фар GAZ ЭМКФ 02-03 на автомобиле.

Для проверки исправности блока управления корректором фар непосредственно на автомобиле необходимо :

При отсутствии напряжения необходимо :

При наличии напряжения необходимо :

Здравствуйте, наконец-то победил корректор фар. Итак как же это было.
Начну из далека. У меня машина 2000г. Из чего следует прямоугольные фары, и такая-же панель приборов.
Но на моей машине заменили панель приборов ( торпеду), соответственно заменили и косу проводов. (

)
Но у электрика возникла проблема. Ведь на старой панели устанавливался корректор Бук 02-01. А у него другое управление. Проще сказать сам блок другой. На новой панели уже устанавливали 321.3769. Но он рассчитан на работу с 3 контактными моторчиками, которые располагаются непосредственно в самой фаре. Так как быть ? Электрик поступил по своему. Он просто прокинул проводку под корректор со старой (косы) (

)
Стоит отметить что на газ 3102 с евро салоном виднеется знакомый блок корректора.(

) . Он идеально подходит на старые фары. Я отключил старые коректор и полностью вытащил всю косу. (

) Так как он уже не работал. Теперь по проводам. старый разъем на фарах газель с 2003г (

) Поскольку фары старые сам разъем был отрезан и переделан на 4-х контактный и осталось 3 проводочка. Купил на рынке разъём 3-х контактный (

). И подключил по схеме. (

) У моторчика по краям расположено питание, а в центре сигнальный, не страшно если перепутать. Моторчик просто не заработает. Подсказка по подключению есть на колодке, красный (+) черный (-) желтый (сигнальный) Главное определить в проводке + и -. Один недостаток. сигнальный и (+) контакт похожи. Единственное (+) ярче отобразился на контрольке. И всё работает. Не советую уводить корректор в самое нижнее положение фар. Его клинит. Поэтому ниже чем деление 2, я не опускаю фары.
Итог.
На рынке моторчики мне обошлись в 700р + два разъёма по 50р

На автомобиле установлен модуль управления светотехникой 144.3769 или 145.3769*.

Модуль управления светотехникой предназначен для коммутации электрических цепей управления наружным освещением, включая дневные ходовые огни, передними или задними противотуманными огнями, регулирования уровня освещения органов управления и приборов, управления углом наклона светового луча фар.

Модуль управления светотехникой.

1 – переключатель наружного освещения; 2 – регулятор освещенности приборов; 3 – заглушка; 4 – выключатель задних противотуманных огней; 5 – контрольный сигнализатор; 6 – переключатель корректора света фар.

Модуль управления светотехникой 145.3769 отличается выключателем передних противотуманных фар с контрольным сигнализатором вместо заглушки 3.

Подсветка условных символов, шкал, указателей регулятора и переключателя корректора, контрольного сигнализатора осуществляется светодиодами, цвет подсветки – светло-зеленый, для контрольных сигнализаторов: передних противотуманных огней* – зеленый, задних противотуманных огней – желтый.

*Для автомобилей, оборудованных противотуманными фарами.

Переключатель наружного освещения предназначен для коммутации электрических цепей управления габаритными огнями, освещением номерного знака, светом фар и дневными ходовыми огнями. Переключатель наружного освещения имеет три фиксированных положения:

– все наружное освещение выключено;

– включены габаритные огни;

– дополнительно включены ближний свет или дальний свет, в зависимости от положения рычага подрулевого переключателя указателей поворота и света фар.

Дневные ходовые огни включаются автоматически при включении приборов и стартера, если переключатель света наружного освещения находится в положении . При переводе переключателя в положение или дневные ходовые огни выключаются.

Выключатели передних* и задних противотуманных огней предназначены для управления электронной схемой включения передних противотуманных фар и задних противотуманных фонарей. Выключатели не имеет механической фиксации клавиши.

Включение передних противотуманных фар происходит при нажатии на клавишу выключателя при включенных габаритных огнях.

Выключение происходит при:

Включение задних противотуманных фонарей происходит при нажатии на клавишу выключателя, если включены ближний или дальний свет фар, или передние противотуманные фары.

Выключение происходит при:

Регулятор освещения приборов поворотного типа предназначен для регулирования уровня освещения органов управления и приборов автомобиля.

Углы поворота колеса регулятора – 160°. Регулятор должен обеспечивать плавное регулирование смешанной нагрузки (светодиоды и лампы) мощностью до 35 Вт. Диапазон регулировки не зависит от величины нагрузки.

*Для модуля управления светотехникой 145.3769.

Переключатель корректора света фар поворотного типа предназначен для управления моторедукторами корректора фар и имеет семь фиксированных позиций.

Электромеханический корректор фар предназначен для регулировки угла наклона пучка ближнего (дальнего) света фар в зависимости от загрузки автомобиля с места водителя. Корректор состоит из переключателя корректора света фар модуля управления светотехникой (на панели приборов), двух электромеханических приводов (внутри каждой фары) и соединительных проводов от переключателя корректора к приводам (фарам) (под капотом автомобиля).

Управляющее напряжение с переключателя корректора, а также напряжение питания, через соединительные провода подается к двум электромеханическим приводам одновременно.

Нумерация штекеров разъема модуля управления светотехникой.

Электрическая схема модуля управления светотехникой 144.3769.

Электрическая схема модуля управления светотехникой 145.3769.

S1 – переключатель наружного освещения; S2 – выключатель передних противотуманных фар; S3 – выключатель задних противотуманных огней; А3.1 – регулятор напряжения подсветки символов; А4.1 – электрический узел включения передних противотуманных огней*; А5.1 – электрический узел включения задних противотуманных огней; А6.1 – электронный переключатель корректора света фар.

*Для модуля управления светотехникой 145.3769.

Для обеспечения необходимого алгоритма работы модуля управления светотехникой на автомобиле подключены нагрузки в соответствии с таблицей и подано напряжение питания на штырь 30, а также дополнительно на штыри:

На штырь 58b подается регулируемое напряжение подсветки функциональных символов и приборов от внешнего устройства, обеспечивающего эту функцию.

*Токи обеспечиваются за счет внешней нагрузки.

При любой скорости перемещения клавиш переключателей, рукоятки переключателя наружного освещения, колес регулятора и переключателя корректора в соседние позиции должно обеспечиваться четкое переключение без заеданий, замыкание-размыкание контактов.

Модуль управления относится к необслуживаемым и неремонтируемым изделиям, при выходе из строя заменить на новый.

При снятии модуля управления с панели приборов прикладываемое усилие должно быть не менее 80 Н (8 кгс), при установке модуля управления – не более 50 Н (5 кгс).

Ручная регулировка головных блок-фар Газель Классик ГАЗ-33027, ГАЗ-33023, ГАЗ-27057, ГАЗ-3221 в горизонтальной плоскости производится ручкой регулировки пучка света. Регулировка направления пучка света в вертикальной плоскости осуществляется через гнездо для регулировки пучка света в вертикальной плоскости специальным шестигранным ключом или крестовой отверткой.

Регулировка головных блок-фар Газель Классик ГАЗ-33027, ГАЗ-33023, ГАЗ-27057, ГАЗ-3221, размеры и разметка экрана для регулировки фар.

Дополнительная регулировка ближнего света головных блок-фар Газель Классик в вертикальной плоскости в зависимости от загрузки автомобиля осуществляется из салона с помощью маховичка блока управления корректора фар.

Устройство головных блок-фар Газель Классик ГАЗ-33027, ГАЗ-33023, ГАЗ-27057, ГАЗ-3221.

Регулировку головных блок-фар Газель Классик ГАЗ-33027, ГАЗ-33023, ГАЗ-27057, ГАЗ-3221 необходимо производить в следующем порядке:

Размеры и разметка экрана для регулировки головных блок-фар Газель Классик ГАЗ-33027, ГАЗ-33023, ГАЗ-27057, ГАЗ-3221.

У отрегулированных головных фар:

Замена ламп головных блок-фар.

Для замены ламп ближнего света и габаритного огня в блок-фаре необходимо снять резиновую крышку. Для замены лампы дальнего света также необходимо снять резиновую крышку. А для замены лампы указателя поворота — вывернуть колодку. При установке в фару галогенной лампы запрещается касаться пальцами колбы. Во избежание снижения светового потока или разрушения колбы в процессе эксплуатации.

Очистка головных блок-фар.

Рассеиватели блок-фар выполнены из пластмассы. Поэтому недопустима их очистка от пыли и грязи с использованием различных топлив, других активных веществ и жидкостей, а также сухая протирка щетками и ветошью. Загрязнение необходимо удалять только с обильным поливом этих изделий струей воды.

Конденсат внутри головных блок-фар.

1 – гнездо для регулировки светового пучка в вертикальной плоскости; 2 – гнездо для регулировки светового пучка в горизонтальной плоскости; 3 – разъем соединительный; 4 – посадочное гнездо для винта крепления фары к фронтенду (основания рамки радиатора); 5 – рассеиватель.

Включение габаритного света и света фар осуществляется переключателем наружного освещения модуля управления светотехникой. Переключение света фар (дальний-ближний) и включение указателей поворота осуществляется подрулевым переключателем. Дневные ходовые огни включаются автоматически при включении зажигания, отключение осуществляется переводом переключателя наружного освещения модуля управления светотехникой в положения I и II.

Наклон световой границы ближнего света фар регулируется вращением винтов, установленных в гнезда 1 и 2 с помощью шестигранного ключа.

Первоначальный наклон световой границы устанавливается на заводе- изготовителе автомобилей и указан на табличке рядом с фарой (2,0 %).

Для регулировки фар в зависимости от загрузки автомобиля в фарах установлены электромеханические корректоры, позволяющие водителю изменять угол наклона пучка ближнего и дальнего света. Изменение наклона светового пучка осуществляется переключателем корректора света фар модуля управления светотехникой.

Корректировка угла светового пучка фар проводится изменением положения отражателей фар электродвигателями с редукторами, которые установлены в корпусах фар, и следящей системой. При повороте переключателя корректора света фар модуля подается питание в электродвигатели, которые через редукторы поворачивают отражатели фар на определенный угол.

Угол поворота отражателей определяется и контролируется датчиками следящей системы в зависимости от положения переключателя корректора света.

Разметка экрана для регулировки фар.

h=975 мм – высота центра ближнего света фар на автомобиле; V—V – ось автомобиля.

Ручную регулировку фар необходимо производить с помощью экрана в следующем порядке:

У отрегулированных фар горизонтальный участок светотеневой границы должен совместиться с линией X—X, наклонные участки светотеневой границы должны соответствовать рисунку, а точки пересечения горизонтального и начала наклонных участков светотеневой границы – с линиями G–G и D–D. В процессе эксплуатации необходимо следить за исправностью ламп. Лампы с потемневшими колбами необходимо заменять.

Замена ламп фары.

1,4 – колодка соединительная; 2 – крышка; 3 – лампа ближнего/дальнего света; 5 – лампа габаритного огня; 6 – лампа дневного ходового огня; 7– лампа указателя поворота.

Доступ к лампам фар обеспечивается из моторного отделения автомобиля.

Замену ламп фар необходимо выполнять в следующей последовательности:
