Если двигатель змз-409.10 не развивает полную мощность.

В случае если двигатель ЗМЗ-409.10 не развивает полную мощность:

— Убеждаются в отсутствии чрезмерного загрязнения воздушного и топливного фильтров.— Проверяют давление в топливной магистрали (признак неисправности электробензонасоса)— Убеждаются в полноте открытия дроссельной заслонки (при необходимости выполняется регулировка привода).— Убеждаются в исправности датчика положения дроссельной заслонки.

При обнаружении ошибок неисправностей в памяти ЭБУ, последовательно проверяют соответствующие датчики, исполнительные механизмы и все связанные с ними цепи.

Похожие статьи:

  • Как правильно прикурить автомобиль от аккумулятора другого автомобиля, схема соединения проводов для пуска двигателя автомобиля с разряженным аккумулятором.
  • Проверка работоспособности автомобильного аккумулятора, плотность электролита, измерение ЭДС, проверка разрядом на нагрузочную вилку-пробник.
  • Покупка нового автомобильного аккумулятора, критерии выбора, можно ли покупать аккумуляторную батарею большей емкости, чем штатная.
  • Как обнаружить дефекты автомобильного аккумулятора, режимы тестирования, приборы для ухода за автомобильным аккумулятором во время эксплуатации.
  • Дефекты от нарушения условий эксплуатации автомобильного аккумулятора, причины глубокого разряда и потери работоспособности автомобильного аккумулятора.
  • Виды производственных дефектов автомобильного аккумулятора, разрыв электрической цепи, короткое замыкание, отрывы отдельных пластин.

Как проверить форсунки змз 409

Не все ж нам кататься, пора и ремонтом заняться. УАЗ же, поэтому много всего можно сделать самостоятельно, не прибегая к помощи сервиса.

Наконец то поставил полноразмерную запаску в замен родной «докатки». Спасибо Диме Lisjara за подаренный за 1000 рублей полустертый баллон Cooper Discoverer STT 265/75-R16. Собрал на диске Мегалюм, про которые писал в предыдущем посте. Правда, ПластиДипа на него почти не осталось, поэтому он подвергся испытаниям на отрыв этого самого ПластиДипа.

Поменял таки уже как с осени свистящие обводные ролики. Патроводы знают, что это очень знатная болячка всех Патриотов, ибо грязь, забивающаяся в подшипники, очень быстро выводит их из строя. Вот такие вот последствия принятия грязевых ванн. Ролики поставил один родной, один какой-то не родной (но тоже пластиковый) и один ролик натяжителя (оригинальный).

Когда движок раскручивается больше 3000об, нету высокочастотного звука от них. Красотаа)) Работа по замене особыми трудностями не сопровождается, хотя если снять вискомуфту, работать было бы гораздо проще. Снимается ключом рожковым на 32, которого не было(((

Вот тут особенно весело)) Причины были банальны: плавают обороты на холостых (820-950 на протяжении 5 минут, судя по бортовому компьютеру), вибрация, разгон с небольшими рывками, расход топлива немного подрос.

Начинаем работать. Чтобы добраться до топливной рампы и снять ее, нужно располовинить впускной коллектор. УАЗ, ты такой УАЗ)) В тебе сложного то ничего нет, но хрен ты подберешься к тому, что нужно)) Самая дальняя гайка, которая держит впускной, оказалась зажата трубками кондиционера и патрубками печки.

Вот тут хочется очень сильно поблагодарить свою девушку elis57 за подаренный набор инструментов Force. С хорошим инструментом и работать приятно! Благодаря большому количеству предметов была собрана аццкая отвертка с двумя карданчиками длиной под 40см и плечом таким же))

Ранее писал про замер на мощностном стенде своего Уаза, в процессе подготовки к нему выяснились некоторые вещи.

При онлайн настройке прошивки и анализе записанных логов работы мотора оказалось, что на полной нагрузке при оборотах более 5000 стандартные форсунки загружены на все 100%. Т.е. в этом режиме они все время открыты.

И на более низких оборотах на полной нагрузке время впрыска довольно велико, что не всегда дает возможность использовать различные фазы впрыска топлива. Например, в открытый клапан, чтобы топливо частично не улетало в выхлоп во время перекрытия фаз в ВМТ — если его лить на закрытый клапан, как в стандартной прошивке.

Чтобы уйти от этой проблемы, нужно поставить форсунки большей производительности. Они позволят быстрее налить нужное количество топлива и успеть это сделать вовремя, в фазу впуска.

В стандарте на ЗМЗ-409 Е2 стоят форсунки Bosch 0280158107, производительностью около 200 сс/min.

Если думать о повышении мощности, то форсунки нужно обязательно менять. Прикинул, что для атмосферного тюнинга (например, замена распредвалов), или легкого наддува (до 0.5 бара) нужно увеличить производительность примерно в 1.5-1.7 раза. Если этого не сделать, под полной нагрузкой смесь будет обедняться, что чревато различными проблемами.

Из недорогих вариантов в этой производительности нашел оригинальные б/у форсунки Bosch 0280155831 от Вольво.

Их производительность около 330 сс/min.

Их ставили на турбомоторы Вольво объемом 2-2.5 л. и мощностью 200-270 л.с., думаю, для не глубокого тюнинга 409 мотора их вполне хватит.

Теперь их нужно отмыть и проверить качество распыла, затем поставить на авто и откатать прошивку под них. Откатывать буду уже после установки нового распредвала, 38-й Dynacams, про него по ссылке

Топливная форсунка двигателя ЗМЗ-409 представляет из себя прецизионный гидравлический клапан с приводом от быстродействующего электромагнита. Всего на двигателе установлены четыре форсунки, по одной на каждый цилиндр. Назначение топливных форсунок — дозирование и тонкое распыление топлива в сторону впускного клапана цилиндра двигателя.

Коды ошибок уаз

Многие автомобилисты считают УАЗ одной из самых неприхотливых и стойких автомобильных марок. Однако и у него случаются поломки! Чтобы узнать о них больше, необходимо считать коды ошибок УАЗ. Об особенностях самодиагностики можно прочитать в инструкции по эксплуатации, а расшифровку кодов ошибок УАЗ можно найти у нас.

При самодиагностике бортовой компьютер УАЗ (модели Хантер, Патриот, 409 и другие) может выдавать следующие коды ошибок и неисправностей:

0030Неисправность цепи нагревателя датчика кислорода 1
0031Обрыв или замыкание на «массу» цепи нагревателя датчика кислорода 1
0032Короткое замыкание на «бортсеть» цепи нагревателя датчика кислорода 1
0036Неисправность цепи нагревателя датчика кислорода 2
0037Обрыв или замыкание на «массу» цепи нагревателя датчика кислорода 2
0038Короткое замыкание на «бортсеть» цепи нагревателя датчика кислорода 2
0101Сигнал датчика массового расхода воздуха вне допустимого диапазона
0102Низкий уровень сигнала в цепи датчика массового расхода воздуха
0103Высокий уровень сигнала в цепи датчика массового расхода воздуха
0112Низкий уровень сигнала в цепи датчика температуры воздуха на впуске
0113Высокий уровень сигнала в цепи датчика температуры воздуха на впуске
0116Сигнал датчика температуры охлаждающей жидкости вне допустимого диапазона
0117Низкий уровень сигнала в цепи датчика температуры охлаждающей жидкости
0118Высокий уровень сигнала в цепи датчика температуры охлаждающей жидкости
0122Низкий уровень сигнала в цепи датчика 1 положения дроссельной заслонки
0123Высокий уровень сигнала в цепи датчика 1 положения дроссельной заслонки
0130Неисправность сигнальной цепи датчика кислорода 1
0131Низкий уровень сигнала в цепи датчика кислорода 1
0132Высокий уровень сигнала в цепи датчика кислорода 1
0133Медленный отклик на изменение состава смеси датчика кислорода 1
0134Потеря активности сигнала или обрыв цепи датчика кислорода 1
0135Неисправность цепи нагревателя датчика кислорода 1
0136Неисправность сигнальной цепи датчика кислорода 2
0137Низкий уровень сигнала в цепи датчика кислорода 2
0138Высокий уровень сигнала в цепи датчика кислорода 2
0140Потеря активности сигнала или обрыв цепи датчика кислорода 2
0141Неисправность цепи нагревателя датчика кислорода 2
0171Система топливоподачи слишком «бедная» при ее максимальном обогащении
0172Система топливоподачи слишком «богатая» при ее максимальном обеднении
0201Неисправность цепи управления форсункой 1
0202Неисправность цепи управления форсункой 2
0203Неисправность цепи управления форсункой 3
0204Неисправность цепи управления форсункой 4
0222Низкий уровень сигнала в цепи датчика 2 положения дроссельной заслонки
0223Высокий уровень сигнала в цепи датчика 2 положения дроссельной заслонки
0261Обрыв или короткое замыкание на «массу» цепи управления форсункой 1
0262Короткое замыкание на «бортсеть» цепи форсунки 1
0264Обрыв или короткое замыкание на «массу» цепи управления форсункой 2
0265Короткое замыкание на «бортсеть» цепи форсунки 2
0267Обрыв или короткое замыкание на «массу» цепи управления форсункой 3
0268Короткое замыкание на «бортсеть» цепи форсунки 3
0270Обрыв или короткое замыкание на «массу» цепи управления форсункой 4
0271Короткое замыкание на «бортсеть» цепи форсунки 4
0300Случайные/множественные пропуски воспламенения
0301Пропуски воспламенения в цилиндре 1, влияющие на токсичность
0302Пропуски воспламенения в цилиндре 2, влияющие на токсичность
0303Пропуски воспламенения в цилиндре 3, влияющие на токсичность
0304Пропуски воспламенения в цилиндре 4, влияющие на токсичность
0327Низкий уровень сигнала в цепи датчика детонации
0335Нет сигнала или неисправность цепи датчика положения коленчатого вала
0340Неисправность цепи датчика положения распределительного вала
0420Эффективность нейтрализатора ниже допустимой нормы
0443Неисправность или обрыв цепи управления клапаном продувки адсорбера
0444Обрыв или КЗ на «массу» цепи управления клапаном продувки адсорбера
0445Короткое замыкание на «бортсеть» цепи управления клапаном продувки адсорбера
0480Неисправность цепи управления реле электровентилятора 1
0481Неисправность цепи управления реле электровентилятора 2
0500Отсутствует сигнал датчика скорости автомобиля
0504Некорректный сигнал выключателей педали тормоза
0560Напряжение бортовой сети ниже порога работы
0562Пониженное напряжение бортовой сети
0563Повышенное напряжение бортовой сети
0605Неисправность флэш-ПЗУ контроллера (ошибка контрольной суммы)
0606Неисправность контроллера
0627Обрыв цепи управления реле электробензонасоса
0628Обрыв или КЗ на «массу» цепи управления реле электробензонасоса
0629Короткое замыкание на «бортсеть» цепи управления реле электробензонасоса
0645Неисправность цепи управления реле муфты компрессора кондиционера
0646Обрыв или КЗ на «массу» цепи реле муфты компрессора кондиционера
0647КЗ на «бортсеть» цепи реле муфты компрессора кондиционера
0691Обрыв или КЗ на «массу» цепи управления реле электровентилятора 1
0692Короткое замыкание на «бортсеть» цепи управления реле электровентилятора 1
0693Обрыв или КЗ на «массу» цепи управления реле электровентилятора 2
0694Короткое замыкание на «бортсеть» цепи управления реле электровентилятора 2
1335Недостоверное положение дроссельной заслонки
1336Несовпадение показаний датчиков 1 и 2 положения дроссельной заслонки
1388Положение педали ускорения вне допустимого диапазона
1389Частота вращения двигателя вне допустимого диапазона
1390Необратимое ограничение впрыска топлива в связи с неисправностями систем
1391Ошибка программы мониторинга систем двигателя
1545Положение дроссельной заслонки вне допустимого диапазона
1558Начальное положение дроссельной заслонки вне допустимого диапазона
1559Недостоверное значение массового расхода воздуха через дроссель
1564Нарушение адаптации дросселя в связи с пониженным напряжением питания
1570Нет ответа от иммобилайзера или неисправность линии связи
1571Использован незарегистрированный электронный ключ
1572Обрыв цепи или неисправность приемопередающей антенны иммобилайзера
1573Внутренняя неисправность блока иммобилайзера
1574Попытка разблокирования иммобилайзера
1575Иммобилайзер заблокирован контроллером
1578Недостоверность результатов переобучения дроссельной заслонки
1579Аварийное прекращение адаптации дросселя в связи с внешними условиями
1603Неисправность энергонезависимой памяти (EEPROM) контроллера
2106Неисправность силового канала управления дроссельной заслонкой
2122Низкий уровень сигнала в цепи датчика 1 положения педали ускорения
2123Высокий уровень сигнала в цепи датчика 1 положения педали ускорения
2127Низкий уровень сигнала в цепи датчика 2 положения педали ускорения
2128Высокий уровень сигнала в цепи датчика 2 положения педали ускорения
2135Несовпадение показаний датчиков 1 и 2 положения дроссельной заслонки
2138Несовпадение показаний датчиков 1 и 2 положения педали ускорения
2187Система топливоподачи дрейфует от «средней» к «бедной» области на ХХ
2188Система топливоподачи дрейфует от «средней» к «богатой» области на ХХ
2195Нет совпадения сигналов датчиков кислорода 1 и 2
2270Сигнал датчика кислорода 2 находится в состоянии «бедно»
2271Сигнал датчика кислорода 2 находится в состоянии «богато»
C001Неисправность информационной CAN-шины
P0001Обрыв цепи управления регулятором давления топлива
P0002Предельная нагрузка в цепи управления регулятором давления топлива (перегрев драйвера)
P0003Короткое замыкание на “Массу” цепи управления регулятором давления топлива
P0004Короткое замыкание на “Бортсеть” цепи управления регулятором давления топлива
P0016Нарушение фазы между сигналами датчиков положения распредвала и коленвала
P0087Давление топлива в рампе (рейле) слишком низкое
P0088Давление топлива в рампе (рейле) слишком высокое
P0100Неисправность цепи датчика массового расхода воздуха
P0101Выход сигнала датчика массового расхода воздуха за допустимый диапазон
P0102Низкий уровень сигнала цепи датчика массового расхода воздуха
P0103Высокий уровень сигнала цепи датчика массового расхода воздуха
P0110Неисправность цепи датчика температуры воздуха на впуске
P0111Сигнал датчика температуры воздуха вне допустимого диапазона
P0112Низкий уровень сигнала цепи датчика температуры воздуха
P0113Высокий уровень сигнала цепи датчика температуры воздуха
P0116Некорректный сигнал датчика температуры охлаждающей жидкости
P0117Низкий уровень сигнала цепи датчика температуры охлаждающей жидкости
P0118Высокий уровень сигнала цепи датчика температуры охлаждающей жидкости
P0181Сигнал датчика температуры топлива вне допустимого диапазона
P0182Низкий уровень сигнала в цепи датчика температуры топлива
P0183Высокий уровень сигнала в цепи датчика температуры топлива
P0191Сигнал датчика давления топлива (в рейле) вне допустимого диапазона
P0192Низкий уровень сигнала в цепи датчика давления топлива (в рейле)
P0193Высокий уровень сигнала в цепи датчика давления топлива (в рейле)
P0201Неисправность или обрыв цепи управления форсункой 1
P0202Неисправность или обрыв цепи управления форсункой 2
P0203Неисправность или обрыв цепи управления форсункой 3
P0204Неисправность или обрыв цепи управления форсункой 4
P0261Обрыв или короткое замыкание на “Массу” цепи управления форсункой 1
P0262Короткое замыкание на “Бортсеть” цепи управления форсункой 1
P0264Обрыв или короткое замыкание на “Массу” цепи управления форсункой 2
P0265Короткое замыкание на “Бортсеть” цепи управления форсункой 2
P0267Обрыв или короткое замыкание на “Массу” цепи управления форсункой 3
P0268Короткое замыкание на “Бортсеть” цепи управления форсункой 3
P0270Короткое замыкание на “Массу” цепи управления форсункой 4
P0271Короткое замыкание на “Бортсеть” цепи управления форсункой 4
P0335Неисправность или обрыв цепи датчика положения коленчатого вала
P0336Нет синхронизации датчика положения коленчатого и распределительного вала
P0340Неисправность цепи датчика положения распределительного вала (датчика фазы)
P0341Сигнал датчика положения распределительного вала вне диапазона (датчика фазы)
P0380Неисправность цепи управления или нагрева свечей накаливания
P0381Неисправность цепи управления индикатором состояния свечей накаливания
P0401Недостаточный поток воздуха через клапан рециркуляции отработавших газов
P0402Избыточный поток воздуха через клапан рециркуляции отработавших газов
P0480Неисправность цепи управления реле электровентилятора № 1
P0481Неисправность цепи управления реле электровентилятора № 2
P0487Обрыв цепи управления клапаном рециркуляции отработавших газов
P0488Клапан рециркуляции отработавших газов вне диапазона регулирования
P0500Неисправность цепи или нет сигнала от датчика скорости автомобиля
P0501Сигнал датчика скорости автомобиля вне диапазона
P0502Скорость автомобиля занижена (слишком мала)
P0503Скорость автомобиля завышена (слишком велика)
P0504Несовпадение сигналов выключателей педали тормоза
P0560Напряжение бортовой сети вне рабочего диапазона
P0562Пониженное напряжение бортовой сети
P0563Повышенное напряжение бортовой сети
P0605Неисправность флэш-ПЗУ контроллера (ошибка контрольной суммы)
P0606Неисправность контроллера или ошибка при его инициализации
P0607Внутренняя неисправность контроллера – неисправность модуля самоконтроля
P060AВнутренняя неисправность контроллера – неисправность модуля самоконтроля
P060BВнутренняя неисправность контроллера – АЦП контроллера неисправен
P0610Несовместимость паспортных данных об автомобиле при записи их в EEPROM
P061AВнутренняя неисправность контроллера – недостоверный крутящий момент
P061BВнутренняя неисправность контроллера – недостоверный расчетный крутящий момент
P061CВнутренняя неисправность контроллера – недостоверная частота вращения двигателя
P0627Обрыв цепи управления реле электробензонасоса или подкачивающего дизельного
P0628Обрыв или короткое замыкание на “Массу” цепи управления реле электронасоса
P0629Короткое замыкание на “Бортсеть” цепи управления реле электронасоса
P062BВнутренняя неисправность драйвера контроллера по управлению топливоподачей
P062FНеисправность энергонезависимой памяти данных (EEPROM) контроллера
P0642Низкий уровень электропитания датчика № 1 положения педали ускорения
P0643Высокий уровень электропитания датчика № 1 положения педали ускорения
P0645Неисправность цепи управления реле муфты компрессора кондиционера
P0646Обрыв или короткое замыкание на “Массу” цепи реле муфты кондиционера
P0647Короткое замыкание на “Бортсеть” цепи реле муфты кондиционера
P0648Неисправность цепи управления индикатором иммобилайзера
P0650Неисправность цепи управления лампой MIL (“Check engine”)
P0652Низкий уровень электропитания датчика № 2 положения педали ускорения
P0653Высокий уровень электропитания датчика № 2 положения педали ускорения
P0670Обрыв цепи управления реле свечами накаливания
P068AГлавное реле отключается слишком рано после остановки двигателя
P068BГлавное реле не отключается после остановки двигателя
P0691Обрыв или короткое замыкание на “Массу” цепи управления реле электровентилятора № 1
P0692Короткое замыкание на “Бортсеть” цепи управления реле электровентилятора № 1
P0693Обрыв или короткое замыкание на “Массу” цепи управления реле электровентилятора № 2
P0694Короткое замыкание на “Бортсеть” цепи управления реле электровентилятора № 2
P06A1Обрыв или КЗ на “Массу” цепи управления реле компрессора кондиционера
P06A2Короткое замыкание на “Бортсеть” цепи управления реле компрессора кондиционера
P0704Некорректный сигнал выключателя педали сцепления
P1570Нет ответа от АПС (иммобилайзера) или обрыв линии связи
P1571Использован незарегистрированный электронный ключ
P1572Обрыв цепи или неисправность приемопередающей антенны иммобилайзера
P1573Внутренняя неисправность блока АПС (иммобилайзера)
P1574Функция иммобилайзера в контроллере не активирована (контроллер в необученном состоянии)
P1575Доступ к АПС (иммобилайзеру) заблокирован контроллером
P1576Транспондер иммобилизатора испорчен или не запрограммирован
P1600Неисправность цепи управления индикатором диагностики систем двигателя
P2100Обрыв цепи управления электроприводом дроссельной заслонки
P2101Положение привода электрического дросселя вне рабочего диапазона
P2102Короткое замыкание на “Массу” цепи управления электроприводом дроссельной заслонки
P2103Короткое замыкание на “Бортсеть” цепи управления электроприводом дроссельной заслонки
P2122Низкий уровень сигнала в цепи датчика № 1 положения педали ускорения
P2123Высокий уровень сигнала в цепи датчика № 1 положения педали ускорения
P2127Низкий уровень сигнала в цепи датчика № 2 положения педали ускорения
P2128Высокий уровень сигнала в цепи датчика № 2 положения педали ускорения
P2138Несовпадение показаний датчиков № 1 и 2 положения педали ускорения
P2141Короткое замыкание на “массу” цепи управления клапаном рециркуляции отработавших газов
P2142Короткое замыкание на бортовую сеть цепи клапана рециркуляции отработавших газов
P2146Обрыв цепи электропитания форсунки цилиндра 1
P2227Сигнал датчика атмосферного давления (в контроллере) вне диапазона
P2228Низкий уровень сигнала в цепи датчика атмосферного давления (в контроллере)
P2229Высокий уровень сигнала в цепи датчика атмосферного давления (в контроллере)
P2264Неисправность цепи или датчика наличия воды в топливе
P2269Недостоверное (вне диапазона/выше максимума) количество воды в топливе
P2299Несоответствие сигналов датчиков педали тормоза и педали акселератора
P2517Низкий уровень сигнала в цепи датчика давления хладагента кондиционера
P2518Высокий уровень сигнала в цепи датчика давления хладагента кондиционера
P2530Неисправность цепи выключателя зажигания в рабочем положении
P2687Обрыв цепи управления реле нагревателя топлива
P2688Короткое замыкание на “Массу” цепи управления реле нагревателя топлива
P2689Короткое замыкание на “Бортовую сеть” цепи управления реле нагревателя топлива
U0155Неисправность цепи информационного обмена с комбинацией приборов (цепь управления тахометром неисправна)
Код ошибки:  Загорелся чек на ладе приора 8 и 16 клапанов: причины, что делать? - Сайт об отечественном автопроме

Зная коды ошибок УАЗ, вы сможете без труда определить причину поломки или неисправности вашего автомобиля.

Также существуют отдельные ошибки АКПП УАЗ и ошибки OBD-2 – об их значениях и расшифровке вы можете спросить у экспертов!

Особенности конструкции уаз хантер 31516

/ UAZ/ uaz-hunter/ Двигатель / Особенности конструкции

На автомобили устанавливают четырехцилиндровые, четырехтактные двигатели с верхним расположением клапанов, с жидкостным охлаждением. В зависимости от вариантного исполнения автомобили UAZ Hunter оснащают бензиновыми двигателями УМЗ-4218 (карбюраторный)

1.1.5.1. Руководство по ремонту двигателя ЗМЗ – 409.10 (ОАО «Заволжский моторный завод»). Инструкция по поиску неисправностей в комплексной системе управления двигателем.
. В настоящее время автомобили с карбюраторными двигателями не выпускают.

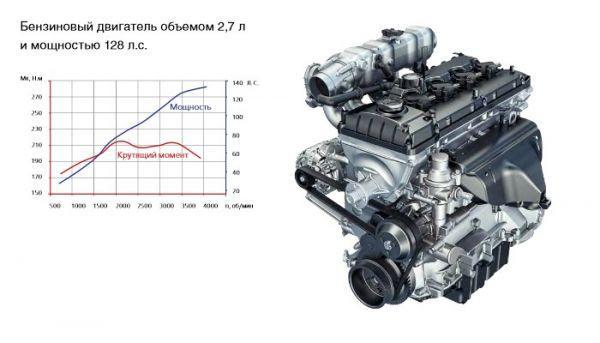

Рис. 5.2. Двигатель мод. ЗМЗ-409 (вид с правой стороны)
Рис. 5.4. Поперечный разрез двигателя ЗМЗ-409: 1 – масляный картер; 2 – приемник масляного насоса; 3 – масляный насос; 4 – привод масляного насоса; 5 – шестерня промежуточного вала; 6 – блок цилиндров; 7 – впускная труба; 8 – ресивер; 9 – распределительный вал впускных клапанов; 10 – впускной клапан; 11 – крышка клапанов; 12 – распределительный вал выпускных клапанов; 13 – указатель уровня масла; 14 – гидравлический толкатель клапана; 15 – наружная пружина клапана; 16 – направляющая втулка клапана; 17 – выпускной клапан; 18 – головка блока цилиндров; 19 – выпускной коллектор; 20 – поршень; 21 – поршневой палец; 22 – шатун; 23 – коленчатый вал; 24 – крышка шатуна; 25 – крышка коренного подшипника; 26 – сливная пробка; 27 – корпус толкателя; 28 – направляющая втулка; 29 – корпус компенсатора; 30 – стопорное кольцо; 31 – поршень компенсатора; 32 – шариковый клапан; 33 – пружина шарикового клапана; 34 – корпус шарикового клапана; 35 – разжимная пружина

Кроме того, автомобили UAZ Hunter оснащают дизельными двигателями. До 2006 г. устанавливали дизельный двигатель Andoria 4CT90, который впоследствии был заменен отечественным дизелем. Двигатели устанавливают продольно.

Код ошибки:  CAN OBDII/EOBDII Memo Scanner автомобильный диагностический сканер ошибок

В данном издании описан ремонт двигателя ЗМЗ-409, а также приведены особенности конструкции дизельного двигателя ЗМЗ-5143.

Блок цилиндров

отлит из серого чугуна. Между цилиндрами имеются каналы для охлаждающей жидкости. Цилиндры расточены непосредственно в теле блока. На блоке цилиндров выполнены специальные приливы, фланцы и отверстия для крепления деталей, узлов и агрегатов, а также каналы главной масляной магистрали.

В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала со съемными крышками, которые крепятся к блоку болтами. Крышки коренных подшипников двигателей обработаны в сборе с блоком и невзаимозаменяемы. Крышка третьего подшипника в сборе с блоком цилиндров обработана по торцам для установки двух упорных сталеалюминиевых полуколец, ограничивающих осевое перемещение коленчатого вала.

Головка блока цилиндров

отлита из алюминиевого сплава. В ней установлено по два впускных и по два выпускных клапана на каждый цилиндр. Привод клапанов осуществляется двумя распределительными валами через гидротолкатели. Применение гидротолкателей исключает необходимость регулировки зазоров в приводе клапанов, так как гидротолкатели автоматически компенсируют зазор между кулачками распределительных валов и стержнями клапанов.

В головке блока цилиндров с большим натягом установлены седла и направляющие втулки клапанов. В нижней части головки блока выполнены камеры сгорания, в верхней — расположены опоры распределительных валов. На опорах установлены алюминиевые крышки. Передняя крышка — общая для опор впускного и выпускного распределительных валов.

В этой крышке установлены пластмассовые упорные фланцы, которые входят в проточки на шейках распределительных валов. Крышки обрабатывают в сборе с головкой блока, поэтому их нельзя менять местами. На всех крышках, кроме передней, выбиты порядковые номера. Схема установки крышек показана на .

Распределительные валы

отлиты из чугуна. Профили кулачков впускного и выпускного валов одинаковые. Кулачки смещены на 1,0 мм относительно оси гидротолкателей, что при работе двигателя заставляет гидротолкатели вращаться. Это уменьшает износ поверхности гидротолкателя и делает его равномерным. Сверху головка блока цилиндров закрыта крышкой, отлитой из алюминиевого сплава.

Код ошибки:  ELMConfig - диагностика и прошивка Ford » Ремонт, тюнинг и диагностика автомобилей своими руками

Поршни

также отлиты из алюминиевого сплава. На днище поршня выполнены четыре углубления под клапаны, которые предотвращают удары поршня по клапанам при нарушении фаз газораспределения. Для правильной установки поршня в цилиндр на боковой стенке у бобышки под поршневой палец отлита надпись «ПЕРЕД».

Поршень устанавливают в цилиндр так, чтобы эта надпись была обращена к передней части двигателя. На каждом поршне установлены три кольца: два компрессионных и одно маслосъемное. Компрессионные кольца отлиты из чугуна. Бочкообразная рабочая поверхность верхнего кольца покрыта слоем пористого хрома, что улучшает приработку кольца.

Рабочая поверхность нижнего кольца покрыта слоем олова. На внутренней поверхности нижнего кольца имеется проточка. Кольцо нужно устанавливать на поршень этой проточкой вверх, к днищу поршня. Маслосъемное кольцо состоит из трех элементов: двух стальных дисков и расширителя.

Поршень прикреплен к шатуну с помощью поршневого пальца плавающего типа, т.е. палец не закреплен неподвижно ни в поршне, ни в шатуне. От перемещения в осевом направлении палец удерживается двумя пружинными стопорными кольцами, которые установлены в канавках бобышек поршней.

Шатуны

стальные, кованые, со стержнем двутаврового сечения. В верхнюю головку шатуна запрессована бронзовая втулка. Нижняя головка шатуна снабжена крышкой, прикрепленной двумя болтами. Гайки шатунных болтов имеют самостопорящуюся резьбу, поэтому дополнительно не стопорятся.

Крышки шатунов обрабатывают в сборе с шатуном, поэтому их нельзя переставлять с одного шатуна на другой. На шатунах и их крышках выбиты номера соответствующих цилиндров. Для охлаждения днища поршня маслом в стержне шатуна и верхней головке выполнены отверстия. В нижнюю головку шатуна устанавливают тонкостенные вкладыши.

Коленчатый вал

отлит из высокопрочного чугуна. Вал имеет восемь противовесов. От осевого перемещения его удерживают упорные полукольца, установленные на средней шейке. К заднему концу коленчатого вала прикреплен маховик. В отверстие маховика вставлены распорная втулка и подшипник носка первичного вала коробки передач.

https://www.youtube.com/watch?v=playreplay.me

Шкив водяного насоса приводится во вращение вместе со шкивом генератора поликлиновым ремнем (GPK 1220) от шкива коленчатого вала. Натяжение ремня регулируют изменением положения натяжного ролика. Таким же ремнем (но несколько большей длины) приводятся во вращение шкивы насоса гидроусилителя рулевого управления и вентилятора.

Оцените статью
OBD
Добавить комментарий

Adblock
detector
