Индикаторы неисправности
Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.
Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения. Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла.
Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек. Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают. Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.
Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления.
Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости. Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее.
Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.
Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением.
Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает.
Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации. Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить. Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.
Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.
Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто. Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала.
Этот материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих машин, Вы сможете самостоятельно разбираться в основных обозначениях приборной панели авто, и не будите бить тревогу, когда увидите, что вновь горит значок на панели.
Ниже перечислены почти все возможные индикаторы на панели приборов и из значения
1. Противотуманные фары (передние).
2. Неисправность усилителя рулевого управления.
3. Противотуманные фары (задние).
4. Низкий уровень жидкости стеклоомывателя.
5. Износ тормозных колодок.
6. Значок включённого круиз-контроля.
7. Включены поворотные сигналы.
8. Датчик дождя и света.
10. Индикатор информационного сообщения.
11. Индикация работы свечи накаливания.
13. Индикация обнаружения бесконтактного ключа.
14. Ключ не обнаружен.
15. Батарея ключа нуждается в замене.
16. Опасное сокращение дистанции.
17. Нажмите педаль сцепления.
18. Нажмите тормозную педаль.
19. Блокировка рулевой колонки.
20. Дальний свет.
21. Низкое давление в шинах.
22. Индикатор включения наружного освещения.
23. Неисправность наружного освещения.
24. Не работает стоп-сигнал.
25. Предупреждение сажевого фильтра.
26. Предупреждение прицепного устройства.
27. Предупреждение пневматической подвески.
28. Смена полосы движения.
29. Перегрев катализатора.
30. Не пристёгнут ремень безопасности.
31. Активирован стояночный тормоз.
32. Неисправность аккумулятора.
33. Система помощи при парковке.
34. Требуется техническое обслуживание.
35. Адаптивные передние фары.
36. Неисправность автоматического наклона фар.
37. Неисправность заднего спойлера.
38. Неисправность крыши в кабриолете.
39. Ошибка подушки безопасности.
40. Неисправность ручного тормоза.
41. Вода в топливном фильтре.
42. Подушка безопасности деактивирована.
44. Фары ближнего света.
45. Загрязнение воздушного фильтра.
46. Режим экономии топлива.
47. Система помощи спуска с горы.
48. Повышенная температура.
49. Неисправность антиблокировочной системы тормозов.
50. Неисправность топливного фильтра.
51. Открыта дверь.
52. Открыт капот.
53. Низкий уровень топлива.
54. Неисправность автоматической коробки передач.
55. Автоматический ограничитель скорости.
56. Амортизаторы подвески.
57. Низкое давление масла.
58. Обогрев лобового стекла.
59. Открыт багажник.
60. Система стабилизации отключена.
61. Датчик дождя.
62. Неполадка двигателя.
63. Обогрев заднего стекла.
64. Автоматическое очищение лобового стекла.
Моргает лампочка восклицательный знак приора
Всем привет!
Ехал я как-то на работу и вдруг заметил, что на приборной панели мигает восклицательный знак ((!)). Мигал он при разгоне и торможении. Я немного испугался, никогда с таким не сталкивался, думал, что-то серьезное. При этом машина вела себя так же, как и всегда, ничего не изменилось. Приехав домой сразу залез на сайт и понял, что эта проблема связана с тормозной системой, а с ней шутки плохи!
((!)) — сигнальная лампа аварийного состояния тормозной системы.
Было много бредовых советов, типа опусти ручник и т.д. меня это улыбнуло конечно, но надо было решать вопрос. Прочитав несколько статей и постов в интернете выявил несколько причин мигания восклицательного знака, а именно: 1) Уровень тормозной жидкости близок к минимальному и при ускорении тормозуха приливает к задней стенке и наоборот при торможении. 2) Проблема с поплавком в бочке с тормозной жидкостью. 3) Большой износ тормозных колодок.
Первым делом открыл капот и увидел, что тормозная жидкость находится на минимальном уровне. Просто поехал, купил тормозухи и долил до максимума. Проблема полностью исчезла, так, что ничего страшного в этом не было.
Заметил много вопросов по совместимости тормозных жидкостей, можно ли их смешивать? По этому поводу решил добавить сюда ответ на данный вопрос.
Можно ли смешивать тормозную жидкость разных производителей?
Можно ли смешивать тормозную жидкость?
Тормозные жидкости, как в принципе и моторные масла, прошли большой путь эволюции. Сейчас существует много разновидностей (про это будет отдельная статья, в ней же сможете прочитать – что значит DOT). Но самые распространенные виды по стандарту DOT, это:
DOT 3 – применение в тихоходных автомобилях.
DOT 4 – применение в современных быстроходных автомобилях.
DOT 5 – применение в спортивных быстроходных автомобилях.
Все эти жидкости различны и сделаны для абсолютно различных тепловых нагрузок и для разных систем давления тормозов. Для того чтобы вы немного понимали скажу, что тормозные жидкости DOT 3, имеют гораздо более низкую температуру кипения, чем скажем у DOT 4 или DOT 5.
То есть DOT 3 закипит при температуре в 150 градусов Цельсия, а вот DOT 4 и DOT 5 закипают при 200 – 230 градусов Цельсия. Поэтому DOT 3 применяется в тихоходных, как правило – в грузовых автомобилях с барабанными тормозами. Барабанные тормоза разогреваются при торможении меньше, чем дисковые.
Состав жидкостей также различен. Сейчас на данный момент жидкости подразделяются на минеральные, гликолевые и силиконовые.
Теперь самое интересное в статье – можно ли их смешивать?
Сами производители поясняют – что нельзя смешивать минеральные тормозные жидкости с гликолевыми. Иначе возможны повреждения резиновых манжетов узлов гидропривода, также в жидкости могут выпасть сгустки.
Современные тормозные жидкости в основном гликолевые (будь это DOT3, DOT4, DOT5), в основном заменяемые. Опять же со слов самих производителей. Вы можете их смешивать, но как заверяет сам производитель, что это нужно делать только в экстренных ситуациях.
Если вы смешаете тормозные жидкости DOT3 и DOT4, или же DOT4 и DOT5 то характеристики конечной жидкости упадут. Все дело в том, что гликолевые жидкости гигроскопичны (поглощают влагу), и после определенного срока их нужно менять. Так вот как я уже писал выше, DOT3 закипит раньше чем DOT4, а если вы смешаете жидкости, то у вас температура кипения понизится, причем значительно.
ИТОГ. Если вам нужно смешать тормозную жидкость в экстренной ситуации, повреждение тормозной системы. То можно смешивать и DOT3 и DOT4 и DOT5. Но если у вас просто упал уровень тормозной системы, то вам нужно добавлять тормозную жидкость своего класса, то есть если у вас залита DOT4, то и нужно заливать DOT4, неважно какого производителя, практически все производители делают жидкости взаимозаменяемые.
Предупреждающие значки на панели
Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.
Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.
Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.
Значок охлаждающей жидкости имеет несколько вариантов и в зависимости, какой из них горит, соответственно делать выводы о проблеме. Одна красная лампа с изображением шкалы градусника сообщает о повышенной температуре в системе охлаждения двигателя, а вот желтый расширительный бачок с волнами, сигнализирует о низком уровне ОЖ в системе.
Значок омывателя говорит о низком уровне жидкости в расширительном бачке омывателя стекла. Такой индикатор горит не только при реальном понижении уровня, но и если засорился датчик уровня (контакты датчика покрываются налётом из-за некачественной жидкости), давая ложный сигнал. На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости в омывателе.
Значок ASR – это индикатор антипробусковочной системы (Anti-Spin Regulation). Электронный блок этой системы работает в паре с датчиками АБС. Когда такая лампочка постоянно горит – значит ASR не работает. На разных авто такой значок может выглядеть по-разному, но зачастую в виде восклицательного знака в треугольнике со стрелочкой вокруг или самой надписи, или же в виде машинки на скользкой дороге.
Значок катализатора загорается зачастую при перегреве каталитического элемента и довольно часто сопровождается резким падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.
Значок выхлопные газы по информации из мануала обозначает неисправность в системе очистки выхлопных газов, но, как правило, такая лампочка начинает гореть после плохой заправки или наличии ошибке по датчику лямбда зонда. Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах и, как результат, на приборной панели горит лампочка «выхлопные газы». Проблема не критичная, но диагностику стоит сделать, чтобы выяснить причину.
Сообщающие о неисправности
Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.
Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения. Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла.
Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек. Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают. Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.

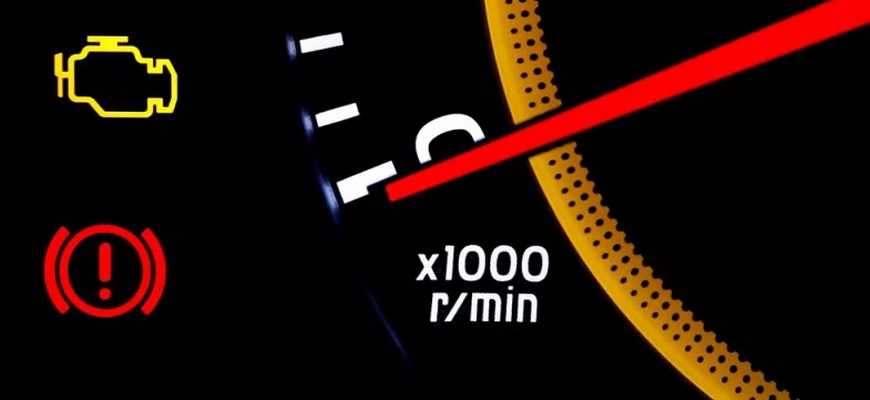

Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления.
Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости. Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее.
Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.
Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением.
Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает.
Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации. Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить. Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.
Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.
Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто. Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала. Как проверить свечи накала читайте тут.
Этот материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих машин, Вы сможете самостоятельно разбираться в основных обозначениях приборной панели авто, и не будите бить тревогу, когда увидите, что вновь горит значок на панели.
Водители оповещаются о присутствии неисправности различных систем автомобиля при помощи значков на панели приборов. Расшифровать значение таких горящих значков не всегда удается интуитивно, поскольку не все автолюбители хорошо разбираются в машинах. К тому же, на разных авто, графическое обозначение одного и того самого значка может отличаться.
- Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.
- Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.
- Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.
Представим список наиболее часто возникающих вопросов и расшифровку значков и индикаторов, горящих на панели приборов.
Применяется много значков с эмблемой-силуэтом автомобиля. В зависимости от дополнительных элементов этот индикатор может иметь разный смысл.
Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.
Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.
Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.
Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).
Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса.
Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.
Фотогалерея «приборные панели разных авто»
1. Тюнингованная ПП в ВАЗ 2109
1. Тюнингованная ПП в ВАЗ 2109
2. Приборка Фольксваген Гольф
3. Приборка Рено Логан
3. Приборка Рено Логан
4. Контрольный щиток Тойоты Камри
