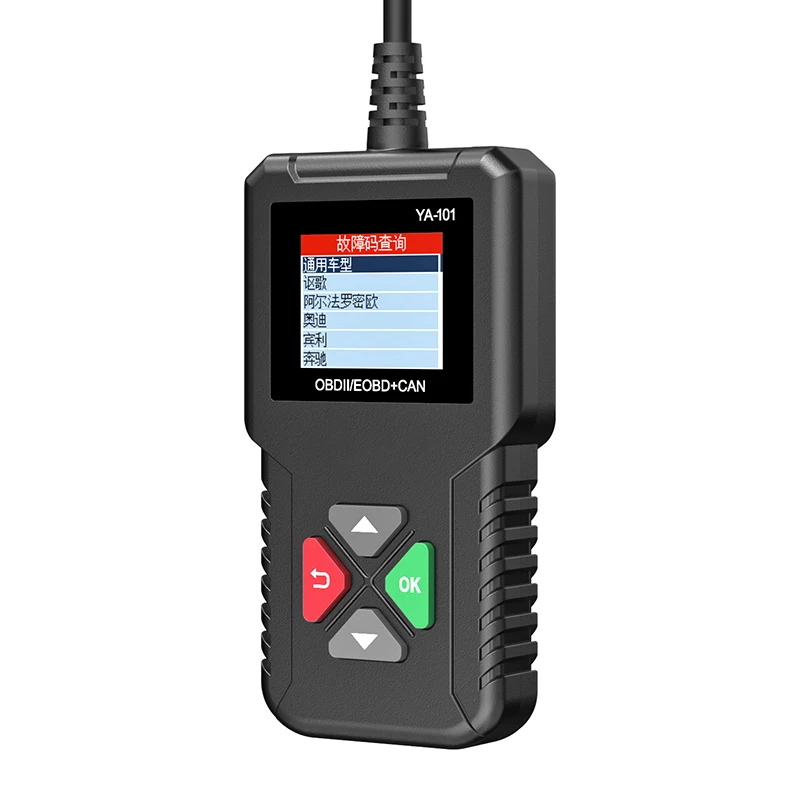

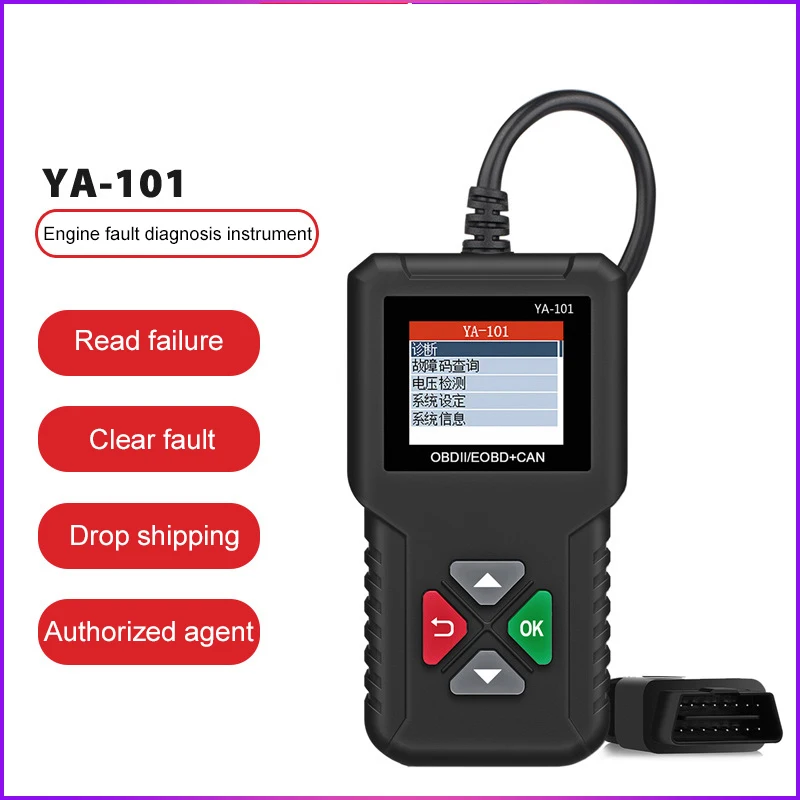

Ya101 obd2/eobd считыватель кодов usb бесплатное обновление авто obd2 сканер инструмент поддержка графика datastream pk cr319 ad310 elm327 cr300 | автомобили и мотоциклы | алиэкспресс

Описание:

Многоязычные s: английский, русский, немецкий, испанский, французский, итальянский, португальский, японский, китайский (позволяет пользователю изменить язык, используемый инструментом. По умолчанию используется английский язык.)

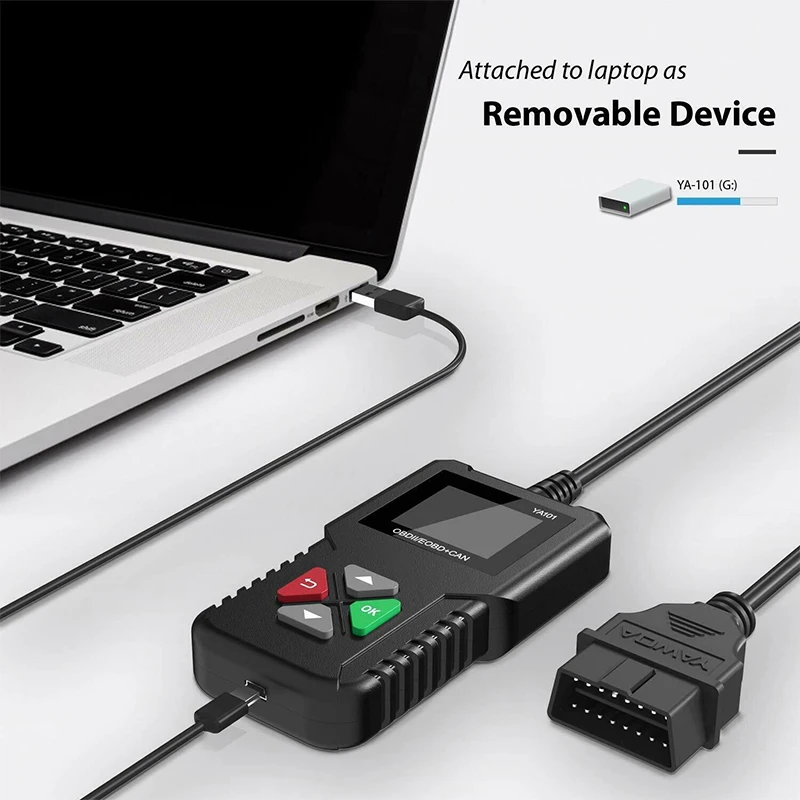

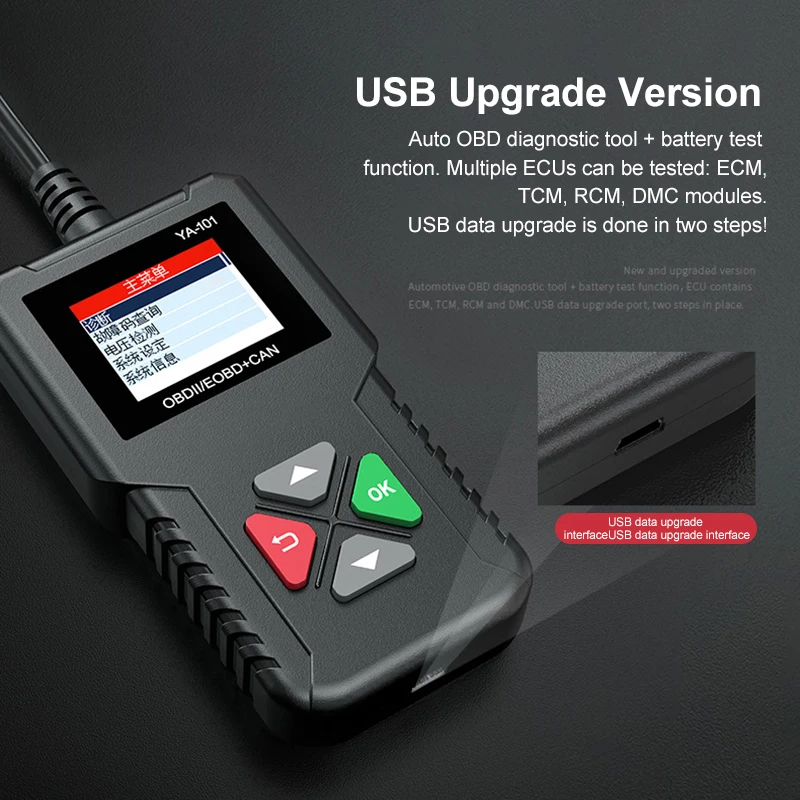

Бесплатное обновление срока службы: просто положите в USB, скопируйте и вставьте файлы в флэш-диск

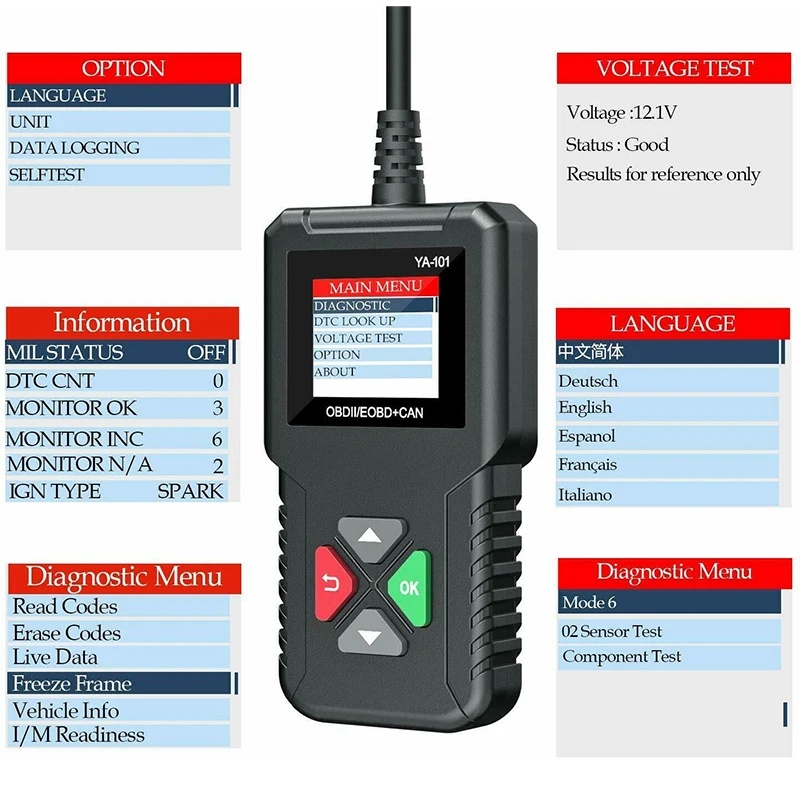

Функция закрывания экрана: Нажмите кнопку вверх и вниз вместе в течение 3 секунд.

DTC смотрите вверх: просматривает определения DTC, хранящиеся в инструменте сканирования, и показывает свойства DTC. (Не каждый DTC с возможными причинами)

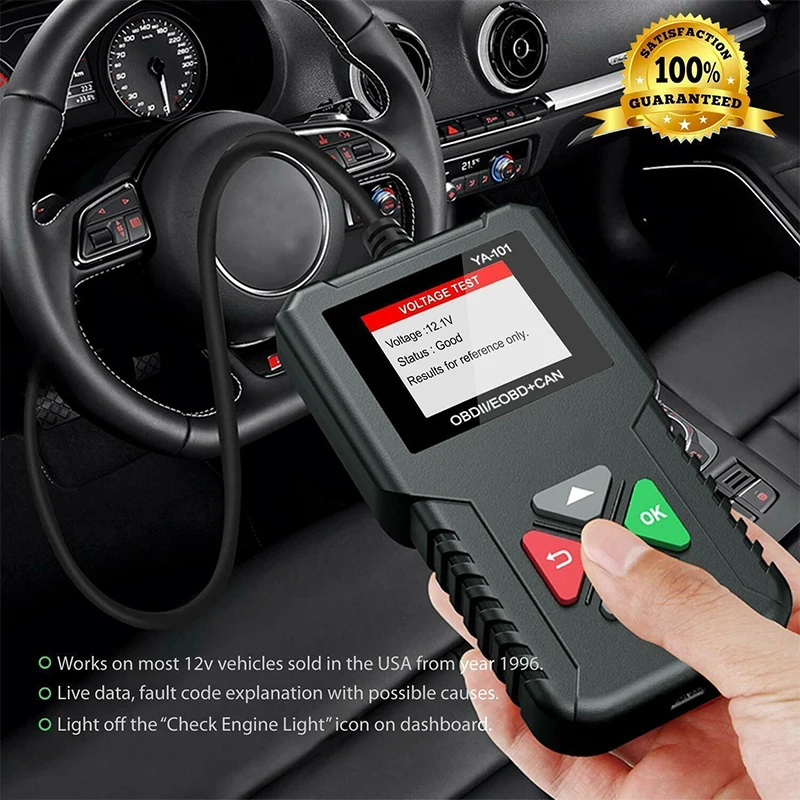

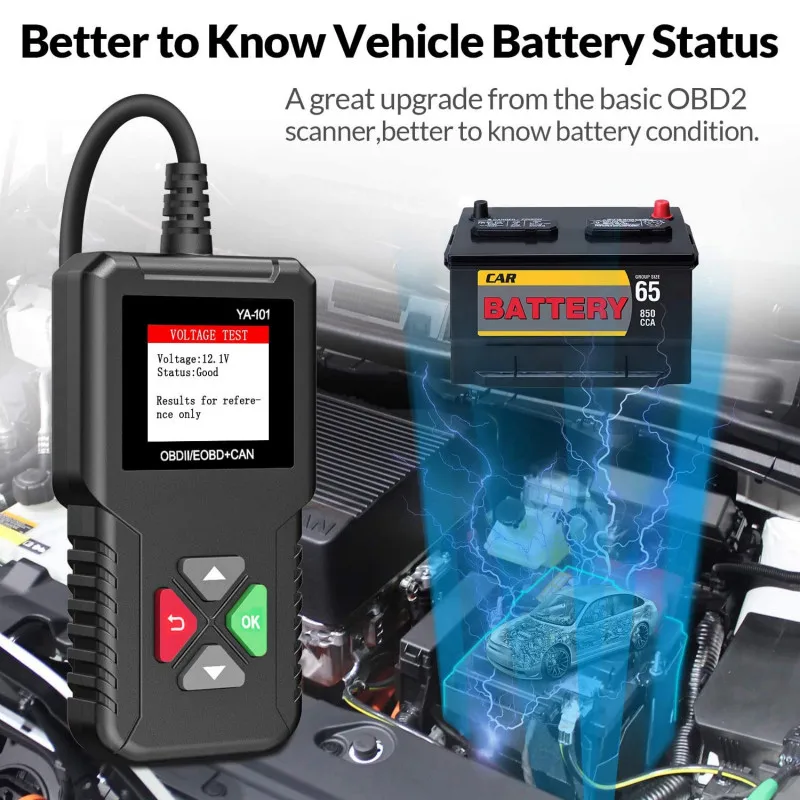

Тест на напряжение: Эта функция используется для контроля напряжения, присутствующего на штифте 16 соединителя OBDIIData.

Опция: опция «изменить инструмент» отображает информацию о инструменте и выполняет самостоятельные испытания инструмента.

Единица измерения: изменения единиц измерения отображают метрические или имперские.

Регистрация данных: включение/выключение функции регистрации данных для записи данных устройства через транспортное средство.

Самопроверка: проверка дисплея. Используется для проверки экрана дисплея.

Тест на клавиатуру: проверяет правильность работы клавиш.

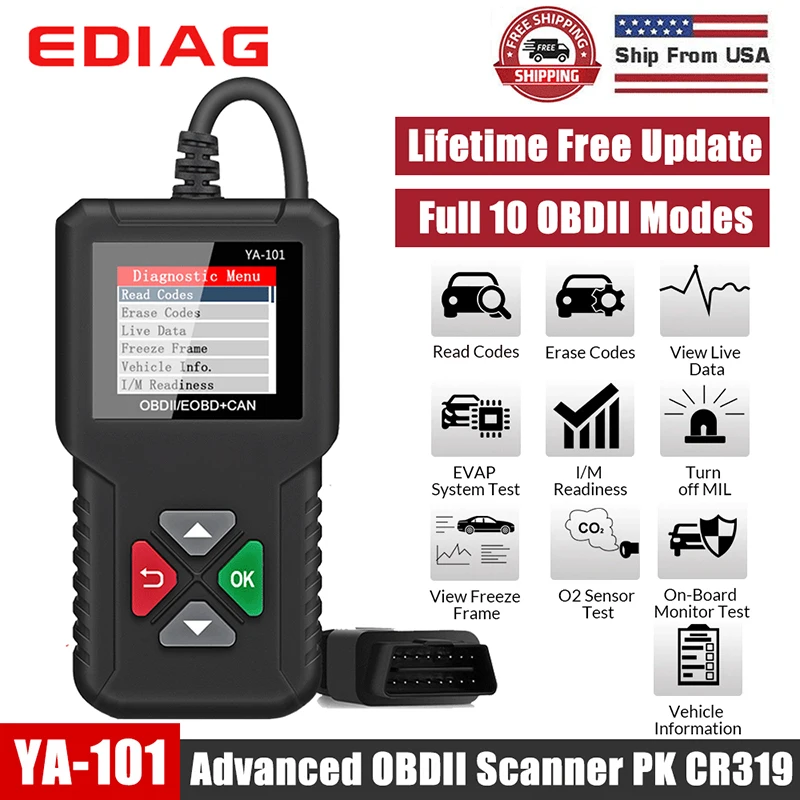

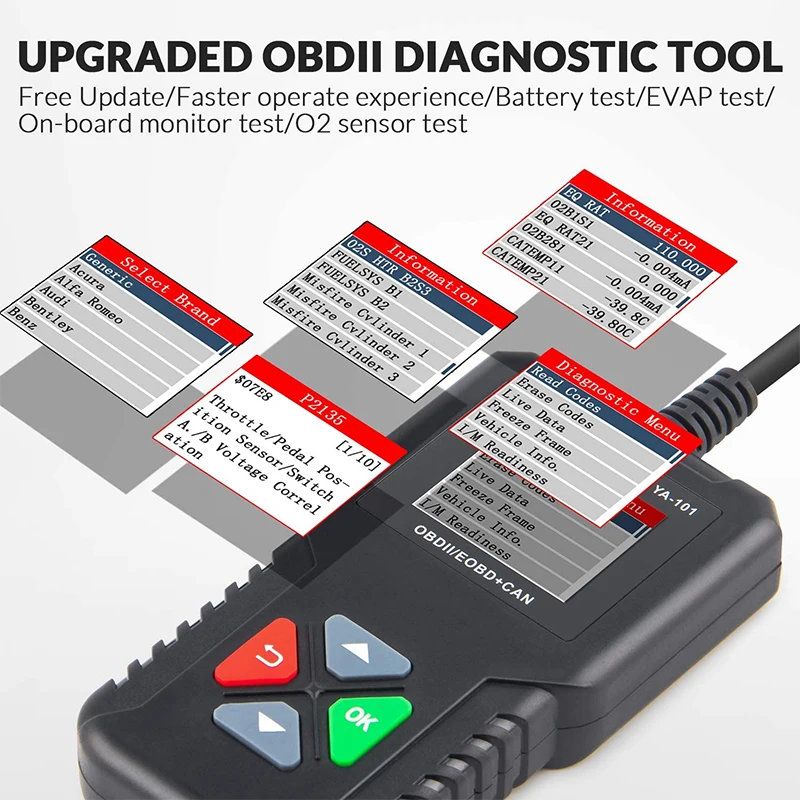

Поддержка всех функций OBD2, проверка двигателя, включая:

Коды чтения: показать подробное описание диагностического кода неисправности (DTCs)

Стирание кодов и сброс: отключает контрольный светильник двигателя (MIL), очищает коды и сбрасывает мониторы.

Поток данных: считывает и отображает живой поток данных ECU/PCM, графически выполняет функции печати и хранит данные о замораживании кадров.

Состояние готовности I/M: показывает, работают ли различные системы, связанные с выбросами, на транспортном средстве должным образом и готовы к проверке и испытанию на техническое обслуживание.

Чтение прямого потока данных: показать информацию о непрерывном потоке данных от транспортного средства в режиме реального времени (сигнал) дисплей.

Просмотр данных о раме замораживания: Проверьте определенные условия транспортного средства, которые записаны бортовым компьютером в то время, когда это связано с выбросами

Происходит ошибка.

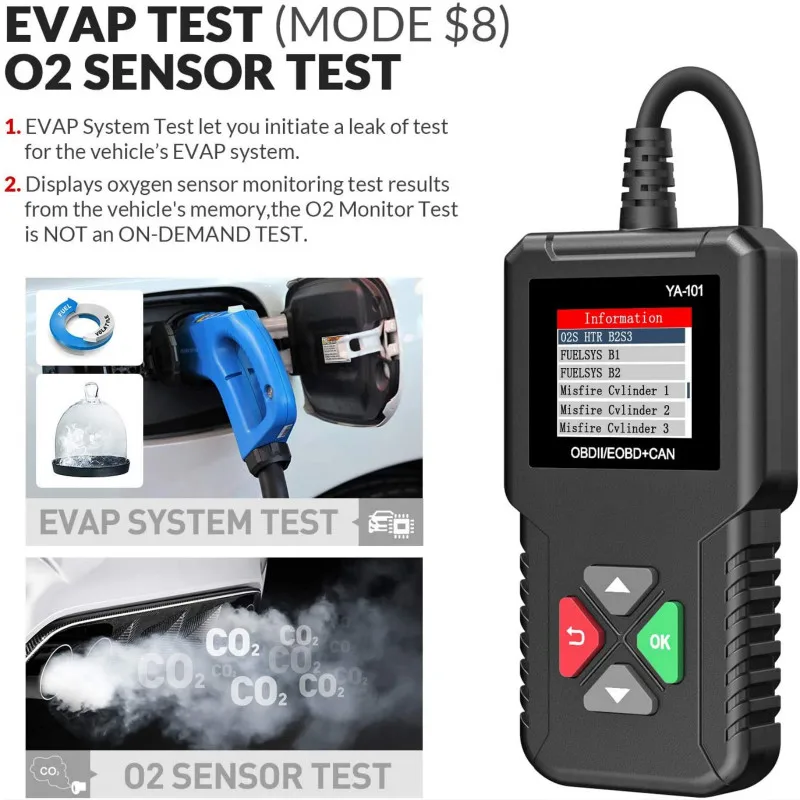

Тест на датчик O2: позволяет извлекать и просматривать результаты тестирования монитора O2 для самых последних тестов с бортового компьютера транспортного средства.

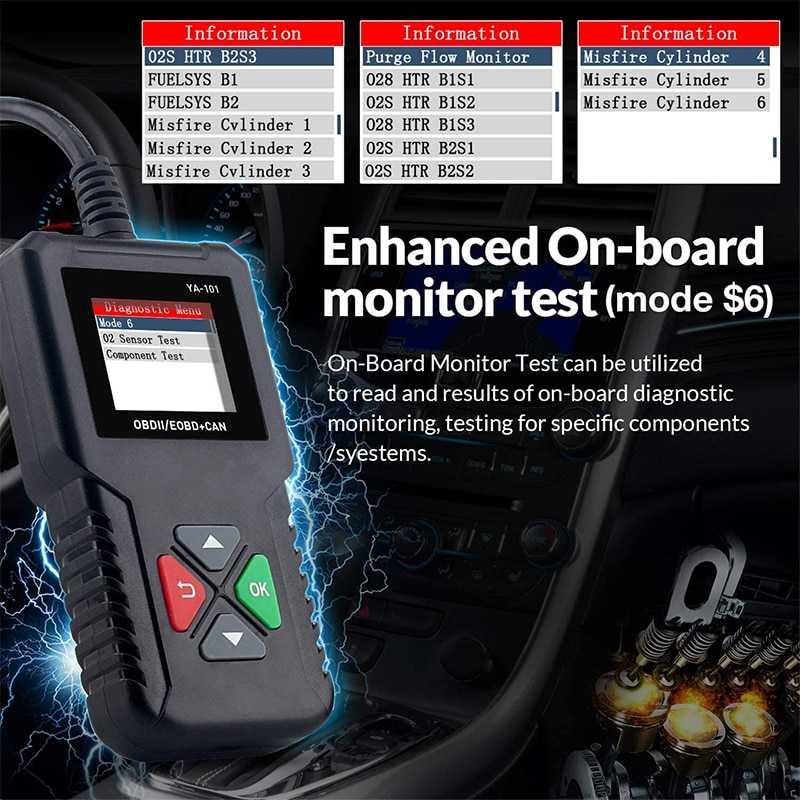

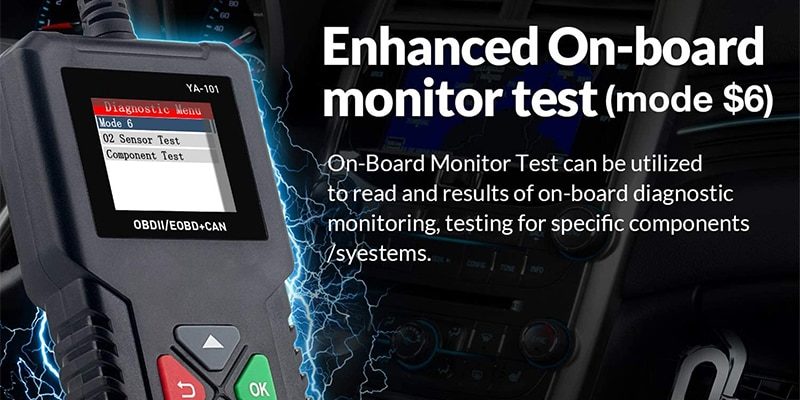

Бортовой тест монитора (режим 6): извлекает и отображает результаты испытаний для компонентов и систем силового агрегата, связанных с выбросами.

Чтение информации о транспортном средстве: Отображение информации, такой как VIN (идентификационный номер транспортного средства), CID (калибровочный идентификатор) и CVN (калибровочный контрольный номер) и т. Д.

Тест на компоненты: некоторые компоненты транспортного средства могут быть приведены в действие с помощью команд, отправленных от сканера для проверки их работоспособности

YA101 поддерживает OBD 2 протоколы автомобиля:

1.SAE J1850 PWM (41,6 кбод)

2.SAE J1850 VPW (10,4 кбод)

3.ISO9141-2(5 бод инициализации, 10,4 кбод)

4.ISO14230-4 KWP(5 бод инициализации, 10,4 кбод)

5.ISO14230-4 KWP (быстрая инициализация, 10,4 кбод)

6.ISO15765-4 CAN(11 бит ID,500 кбод)

7.ISO15765-4 CAN(29bit ID,500 кбод)

8.ISO15765-4 CAN(11 бит ID,250 кбод)

9.ISO15765-4 CAN(29 бит ID,250 кбод)

YA101 считыватель кодов поддерживает Список автомобилей:

Американский автомобиль:

Нужны стандартные протоколы OBD2 от 2000 до сейчас для Chrysler, для Ford, для GM, для Jeep…

Европейский автомобиль:

Нужны стандартные протоколы OBD2 с 2003 года по настоящее время

Для Alfa romeo, для SAAB, для Acura, для Opel, для Seat, для Peugeot, для Renault

Для Bentley, для Skoda, для Daewoo, для Benz, для Daihatsu, для Land Rover, для BMW, для Vauxhall, для Citroen, для Volvo, для Fiat, для VW, для Ford, для Jaguar…

Японский/Корейский автомобиль:

Нужны стандартные протоколы OBD2 с 2006 года по настоящее время

Для KIA, для Isuzu, для Honda, для Mitsubishi, для Hyundai, для Dacia, для Lexus, для Mazda, для Nissan, для Subaru, для Suzuki, для Toyota…

Китайский автомобиль:

Нужны стандартные протоколы OBD2 с 2009 года по настоящее время

Примечание: YA101 поддерживает только автомобили 12 В, не поддерживает грузовики 24 В.

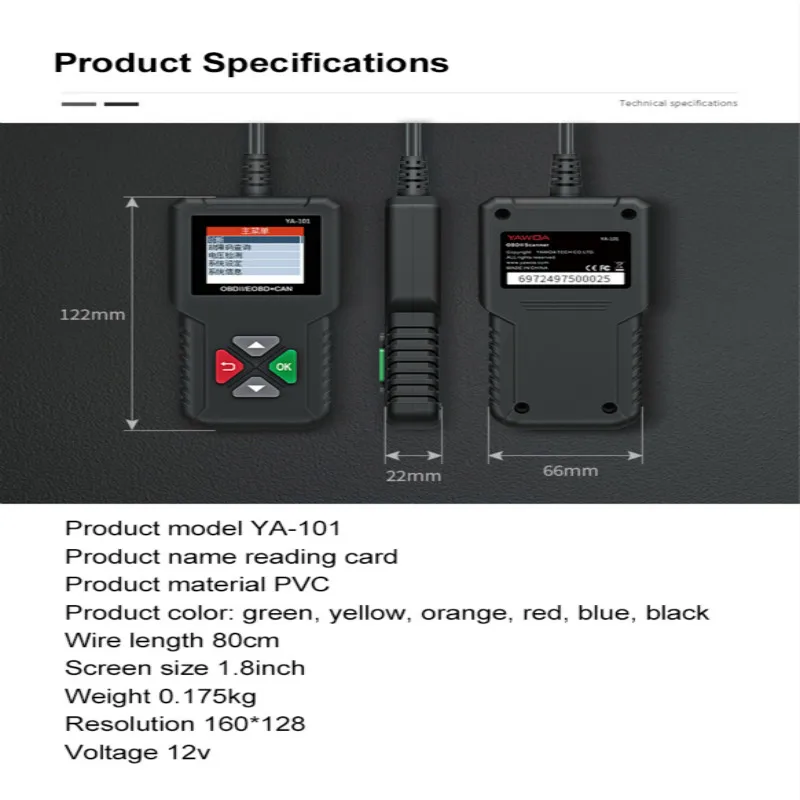

Характеристики:

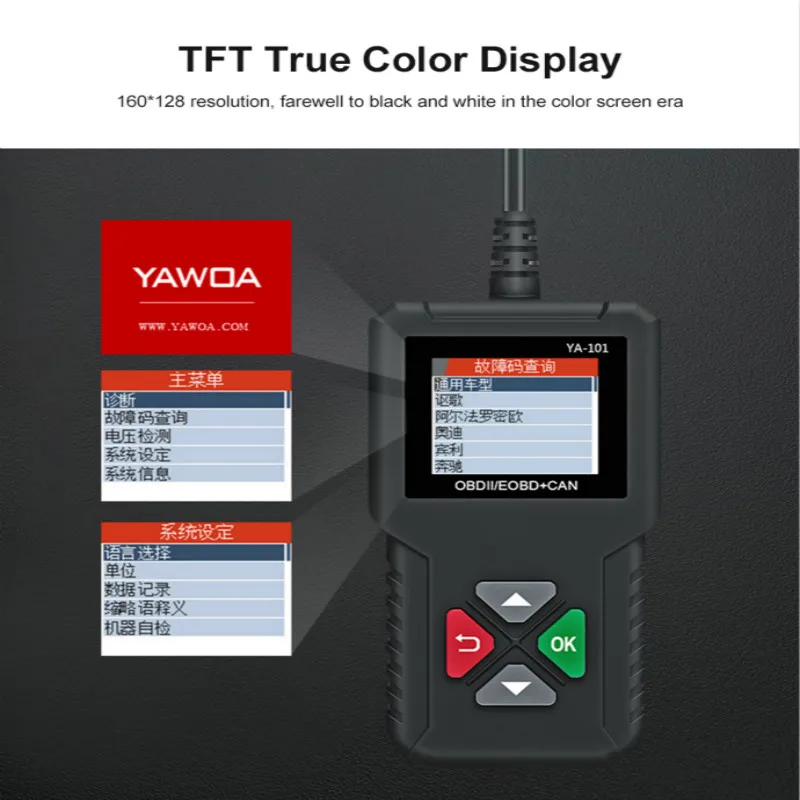

Экран: 1,8 «TFT экран

Напряжение: 12 В

Разрешение: 160*128

Рабочая температура: 0 ℃ ~ 50 ℃(32 ℉-122 ℃)

Температура окружающей среды: -20 ℃ ~ 70 ℃(-4 ℉-158 ℃)

Размер: 4,8 »* 2,6» * 0,8»

Вес: 200 г

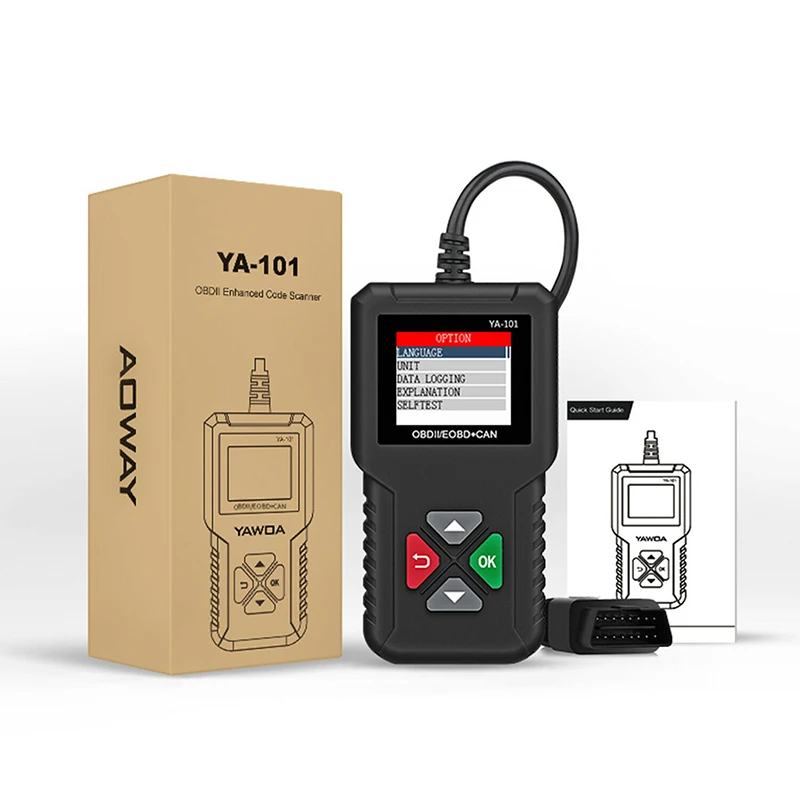

Посылка включает в себя:

1 * YA-101 считыватель кодов

1 * Руководство пользователя

Примечания:

Примечания: этот продукт может обнаруживать только один из пяти протоколов в соответствии со стандартами OBD2 и EOBD на 12 В: can, J1850 PWM, J1850 VPW, ISO9141 и KWP2000. Все 24V тележки, грузовики и электрические транспортные средства не могут быть обнаружены.

YA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспрессYA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспрессYA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспрессYA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспрессYA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспрессYA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспрессYA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспрессYA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспрессYA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспрессYA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспрессYA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспрессYA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспрессYA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспрессYA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспрессYA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспрессYA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспрессYA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспрессYA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспрессYA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспрессYA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспресс

Адаптер elm327, программа motordata и первые шаги в автодиагностику

Часть 1. Адаптер ELM327 и программа Motordata — как первый шаг в автодиагностику
Часть 2. Особенности, проблемы и выбор правильного адаптера ELM327

Адаптер ELM327

Появление общедоступных диагностических приборов начального уровня вместе с массовым распространением мобильных устройств произвело настоящую революцию в автомобильной сфере. Они дали возможность самим автовладельцам без использования дорогостоящих профессиональных сканеров в режиме реального времени следить за процессами, происходящими в силовом агрегате, и самостоятельно выполнять некоторые элементарные операции без обращения в сервис. С другой стороны, они стали и важным инструментом привлечения в профессию начинающих диагностов.

Вопросы, возникающие при выборе таких устройств, примерно одинаковы вне зависимости от моделей и марок автомобилей. Мы постарались ответить на них этой статьей, а также подробно рассмотреть примеры диагностики автомобиля с помощью распространенного адаптера на чипе ELM327 (с помощью бесплатной программы MotorData ELM из состава диагностической онлайн-системы MotorData, а также приложения MotorData OBD под Android).

Содержание
Из истории OBD
Диагностические адаптеры
Программы для диагностики
Примеры самостоятельной диагностики
Диагностика с помощью MotorData ELM
Диагностика с помощью MotorData OBD

Из истории OBD

Начнем с краткого экскурса в историю и общего описания возможностей диагностики.

При включении зажигания на комбинации приборов загораются индикаторы, которые затем гаснут или через несколько секунд, или после запуска двигателя. Продолжающие гореть или включившиеся при движении индикаторы указывает на появление неисправности в той или иной системе.

Еще не так давно на автомобилях существовала возможность считать диагностические коды неисправностей двигателя посредством мигающего индикатора «CHECK ENGINE» на комбинации приборов (для этого необходимо было выполнить некоторые манипуляции с выводами диагностического разъема). У более современных автомобилей возможность самодиагностики по индикатору осталась только для некоторых периферийных систем.

Но у автовладельцев и сегодня есть возможность самостоятельно диагностировать основные системы автомобиля, теперь уже с применением недорогих диагностических приборов, работающих по стандарту OBD-II. Многие из них позволяют не только самостоятельно провести диагностику при появлении индикации неисправности, но и контролировать выбранные параметры работы различных систем в движении.

Многие из них позволяют не только самостоятельно провести диагностику при появлении индикации неисправности, но и контролировать выбранные параметры работы различных систем в движении.

В 1988 году Агентство по охране воздушных ресурсов Калифорнии (California Air Resources Board (CARB)) установило законодательные нормы, касающиеся продаваемых в штате Калифорния автомобилей. По этим законам были установлены требования к системам бортовой диагностики, связанным с поиском неисправностей в системе снижения токсичности отработавших газов, что положило начало стандартизации кодов неисправностей в США и Европе. Эти требования стали известны как «Система бортовой самодиагностики I» (OBD-I), которая затем была принята производителями и для автомобилей, продаваемых за пределами Калифорнии.

Основные требования OBD-I таковы:
· Наличие индикатора, информирующего водителя о возникновении неисправности, которая может привести к увеличению вредных выбросов.
· Обеспечение записи, хранения и вывода кодов неисправностей, которые могут привести к увеличению вредных выбросов.
· Расположение диагностического разъема, метод считывания кода и способ самодиагностики определяются производителем автомобиля.
В результате, при почти полном отсутствии стандартизации, потребовалось обучение техников разным процедурам проверки и применения разного диагностического оборудования для обслуживания разных марок автомобилей.

В 1995 году CARB по согласованию с Обществом автомобильных инженеров (Society of Automotive Engineers (SAE)) ввело дополнительные требования к продажам автомобилей в Калифорнии. Эти требования, известные как система OBD-II, получили распространение во всех штатах. Требования четко определяют порядок записи и вывода кодов неисправностей. Более жестко определены условия контроля за функционированием систем и компонентов. OBD-II относится не только к системе управления двигателем, но и другим системам.

Код ошибки:  MAKITA ELM4613 инструкция по эксплуатации онлайн страница 13

Основные положения OBD-II для США, адаптированные к европейским автомобилям, получили наименование EOBD (European On Board Diagnostics). Система EOBD обязательна к применению на новых автомобилях с бензиновыми двигателями, выпущенных после 1 января 2000 года (на автомобилях с дизельными и LPG (газовыми) двигателями применение EOBD введено с 2003 года). Большинство автомобилей с бензиновыми двигателями, которые выпускались до января 2000 года, были доработаны в соответствии с новым стандартом.

Конфигурация 16-контактного диагностического разъема (DLC) стандартизована, назначение выводов определено в соответствии со стандартом и соблюдается производителями автомобилей.

Конфигурация 16-контактного диагностического разъема (DLC) стандартизована, назначение выводов определено в соответствии со стандартом и соблюдается производителями автомобилей.

ВыводНазначение
1 Определяется производителем
2 Шина передачи данных » » — SAE J1850
3 Определяется производителем
4 Масса (шасси)
5 Масса (сигнал)
6 Шина передачи данных CAN, HI — ISO 15765-4
7 K-line — ISO 9141-2 / ISO 14230-4
8 Определяется производителем
9 Определяется производителем
10 Шина передачи данных «-» — SAE J1850
11 Определяется производителем
12 Определяется производителем
13 Определяется производителем
14 Шина передачи данных CAN, LOW — ISO 15765-4
15 L-line — ISO 9141-2 / ISO 14230-4
16 » » аккумуляторной батареи

Места возможного расположения диагностических разъемов также определены стандартом, что упростило их поиск. Как правило, разъем расположен в районе рулевой колонки, центральной консоли или вещевого ящика.

Места возможного расположения диагностических разъемов также определены стандартом, что упростило их поиск.

Как правило, разъем расположен в районе рулевой колонки, центральной консоли или вещевого ящика.

Какие коды неисправности считывают адаптеры ELM327 через интерфейс OBD-II? В основном P-коды, иногда U-коды, очень редко с помощью них можно получить информацию о некоторых других кодах.

Код неисправности по стандарту OBD состоит из буквы и четырех цифр (например, Р0100). Буква определяет принадлежность кода к СИСТЕМЕ:
Р — Powertrain — коды, относящиеся к силовой установке автомобиля, т.е. ко всему, что приводит автомобиль в движение (двигатель, коробка передач, гибридная установка и т.д.).
С — Chassis — коды, относящиеся к системам шасси автомобиля (антиблокировочная система тормозов, система курсовой устойчивости, пневмоподвеска, усилитель рулевого управления и т.д.).
B — Body — коды, относящиеся к кузовным системам, в основном находящимся внутри салона автомобиля (система управления электрооборудованием кузова, противоугонные системы, система подушек безопасности, освещение и т.д.).
U — коды, относящиеся к системам обмена данными между блоками/системами управления в автомобиле.

Диагностические коды неисправностей (далее просто «коды») по их звучанию можно разделить на две группы:
а) Коды, имеющие стандартное звучание для всех производителей — стандартные коды (начинаются на P0, P2, B0, C0, U0).
б) Коды, звучание которых не определяется стандартом и отдано «на откуп» автопроизводителям — нестандартные коды (начинаются на P1, P3, B1, B2, C1, C2, U1, U2).

Диагностические адаптеры elm327

• Какой сканер выбрать — elm327 bluetooth, USB, Wi-Fi — и в чем их отличия?
Выбрать и купить адаптер elm327 Вы можете в нашем интернет магазине. Все представленные модели протестированы нашими специалистами.
Наиболее распространены на сегодняшний день приборы, реализованные на клонах микросхемы ELM327. Диагностические сканеры на базе чипа ELM-327 не имеют собственного ПО. Они лишь являются связующим звеном, адаптером, между автомобилем и компьютером, планшетом или смартфоном (далее — «компьютер»). Связь компьютера с адаптерами разных типов может осуществляться либо по кабелю через порт COM или USB, либо по беспроводной связи через Bluetooth или Wi-Fi. Скорость считывания данных немного выше у сканеров на базе USB, но помимо отсутствия проводов, у BT и WiFi имеется главное преимущество — возможность подключения через смартфоны и другие мобильные устройства.

Функционал адаптеров в основном зависит от ПО, установленного на компьютере. Сегодня такое ПО представлено достаточно широко как для персональных компьютеров, так и для мобильных устройств на базе операционных систем Android (планшеты и смартфоны), iOS (iPhone, iPad), Windows CE (штатные мультимедийные устройства автомобилей, навигаторы), Symbian (смартфоны). Функционал и цены программ сильно разнятся, что позволяет подобрать наиболее подходящую под собственные нужды.

• Какие марки и протоколы поддерживает ELM327?
Адаптер ELM327 поддерживает следующие протоколы стандарта OBDII: J1850 VPW, J1850 PWM, ISO9141-2, ISO14230-4 (KWP2000), ISO15765-4 (CAN).
Поддерживаемые автомобили:
— модели для рынка США с 1996 года;
— модели для рынка Японии с 2002 года;
— модели для рынка Европы с 2001 года и модели с дизельными двигателями с 2004 года.
Примечание: некоторые из указанных моделей могут не поддерживать стандарт OBD II.

• Как спарить elm327 bluetooth с компьютером, планшетом или смартфоном?
Подключение диагностического прибора (адаптера) осуществляется в следующей последовательности: выключить зажигание, подключить прибор к диагностическому разъему OBD-II автомобиля, включить зажигание. После этого предварительно установленное на ноутбуке / планшете / смартфоне программное обеспечение позволит осуществить связь с адаптером и вывести параметры автомобиля на экран гаджета.

Примечание: ELM327 Bluetooth-адаптеры получают питание от бортовой сети, поэтому данная процедура производится в автомобиле.

1. При выключенном зажигании подсоедините адаптер к диагностическому разъему.
2. Включите зажигание.
3. Убедитесь, что Bluetooth модуль на компьютере включен.
В случае использования специального программного обеспечение для управления Bluetooth (характерно для многих ноутбуков), обратитесь к инструкции производителя.
— В Windows XP перейдите: Панель управления -> Настройка Bluetooth.
— В Windows Vista перейдите: Панель управления -> Оборудование и звук -> Устройства Bluetooth
— В Windows 7 перейдите: Панель управления -> Оборудование и звук -> Устройства и принтеры -> Добавление устройства Bluetooth.
4. Нажмите соответствующую кнопку, чтобы добавить устройство. Для подтверждения соединения компьютер запросит пароль на доступ к OBD адаптеру, как правило, это 0000 или 1234 (пароль указан в инструкции к адаптеру), существуют и другие пароли такие как 4321, 5678.

Программы для диагностики автомобиля

Наверное, сегодня уже излишне напоминать про такие популярные универсальные программы, как Torque, ScanMaster и т.п.

В 2021 году компания «Легион-Автодата» разработала и собственную бесплатную программу Motordata ELM под Windows, работающую с адаптерами на чипе ELM327. Помимо стандартных функций, поддерживаемых другими приложениями, MotorData специально адаптирована для диагностики праворульных автомобилей Toyota внутреннего японского рынка.

С 2021 года MotorData работает также и на мобильных устройствах (Android) — новое приложение MotorData OBD доступно на GooglePlay. В дальнейшем развитие программы-клиента MotorData под Windows не планируется, поэтому все улучшения и новые функции будут доступны именно в этом мобильном приложении.

Выпуск версии для мобильных устройств на iOS ожидается к концу 2021 году.

MotorData OBD — программа, позволяющая произвести диагностику системы управления двигателем (при подключенном плагине — и других систем автомобиля), считать коды неисправностей, стоп-кадры и текущие данные, а после ремонта — стереть коды и погасить индикатор неисправности (Check Engine).

Поддерживаемые адаптеры:
ELM 327 Bluetooth, Bluetooth mini, ELM 327 WiFi (Wi-Fi).

Доступные плагины (платный функционал для расширенной диагностики леворульных и праворульных JDM моделей):
— Toyota (двигатель, АКПП, ABS, SRS, ESP, кондиционер)
— Toyota Toyota Hybrid (двигатель, АКПП, гибридная силовая установка, высоковольтная батарея, ABS, SRS, ESP, кондиционер)
— Nissan (двигатель)

В разделе «Справочники» находится модуль индикаторов. Общие индикаторы находятся в свободном доступе, дополнительные плагины открывают доступ к индикаторам. Помимо описания работы индикаторов и соответствующих им систем, приложение содержит рекомендации на случай их включения.

Примеры самостоятельной диагностики

Приведем несколько примеров эффективного использования диагностического прибора начального уровня.

Код неисправности P0300
При заправке некачественным топливом возможно включение индикатора «CHECK ENGINE» и переход системы управления двигателем в аварийный режим. При этом, как правило, появляется код неисправности P0300 – множественные пропуски воспламенения. В таком случае стоит обратиться к специалисту, однако неисправность может возникнуть и вдалеке от автосервисов. Тогда поможет прибор для считывания и стирания кодов неисправностей. Без него необходимо вызывать эвакуатор или, на свой страх и риск, ехать дальше. Однако, самостоятельно считав коды неисправностей, можно связаться со специалистом для консультаций. При появлении этого кода владельцу посоветуют слить некачественный бензин, сменить заправку, залить нормальный бензин и стереть появившийся код. Это позволит спокойно доехать до ближайшего сервиса для более углубленной диагностики.
Очень часто появляются т.н. «плавающие» неисправности в системе управления двигателем. Например, автомобиль иногда не заводится или заводится с трудом. Но по дороге на сервис неисправность «пропадает». Причин такого поведения автомобиля может быть много, например, изменение климатических параметров (температура, влажность) или некоторых параметров работы двигателя. В таком случае приходится оставлять автомобиль на сервисе и ждать, пока неисправность вновь себя проявит. Это не всегда удобно, а зачастую просто невозможно, и может не дать никаких результатов. И тут будет полезным с помощью диагностического прибора записать параметры работы двигателя во время проявления неисправности, а затем показать их опытному автодиагносту. Это может значительно сократить время диагностики, а значит, и сумму в счете за ремонт.

Диагностика автомобиля перед покупкой
При покупке автомобиля будет совсем не лишним проверить отсутствие ошибок по двигателю и коробке передач. Недобросовестные продавцы имитируют исправное состояние этих систем, ставя всяческие «обманки» на индикаторы неисправностей. Считывание кодов позволит проверить это. Комбинация приборов позволяет лишь примерно знать некоторые параметры автомобиля. Точность приборов весьма далека от идеальной (особенно на малых значениях). Диагностический прибор позволит проверить их показания.

Код неисправности P0420
По графикам, отображающим текущие параметры обычных кислородных датчиков до и после каталитического нейтрализатора, можно судить о состоянии нейтрализатора. Если считан код неисправности P0420 (низкая эффективность каталитического нейтрализатора) и при этом форма сигнала заднего кислородного датчика (после нейтрализатора) повторяет форму сигнала переднего кислородного датчика (до нейтрализатора), то можно сделать вывод о низкой эффективности. При покупке подержанного автомобиля необходимо произвести такую диагностику, чтобы избежать дорогостоящего ремонта, который может вылиться в немалую сумму и подпортить настроение.

Контроль прогрева двигателя
Можно использовать адаптер для наблюдения за прогревом двигателя и коробки передач, и после достижения оптимального температурного режима, комфортно и безопасно начать движение. Это удобно выполнять при помощи гаджета с использованием беспроводных технологий Bluetooth или Wi-Fi, когда можно из дома контролировать прогрев стоящего под окном автомобиля.
Сейчас на многих автомобилях нет стрелочного индикатора температуры — он заменен светодиодами разных цветов. Диагностический прибор позволит узнать, например, температуру выключения индикатора прогрева, проконтролировать температуру срабатывания вентилятора охлаждения двигателя и термостата. Некоторое ПО позволяет контролировать пробег и средний расход топлива.
Таким образом, существующее сегодня ПО позволяет с помощью адаптера реализовать практически на любом гаджете еще и широчайшие функции маршрутного компьютера.

Таким образом, существующее сегодня ПО позволяет с помощью адаптера реализовать практически на любом гаджете еще и широчайшие функции маршрутного компьютера.

Некоторое ПО позволяет контролировать пробег и средний расход топлива.

Диагностика с программой ELM MotorData

В 2021 году была выпущена бесплатная программа Motordata ELM, являющаяся составной частью диагностической системы MotorData, выполняющая функции диагностики автомобилей в реальном времени через разъем OBD II с помощью стандартного адаптера ELM327. Скачать бесплатно последнюю версию программы Motordata ELM для Windows (на русском языке) можно по ссылке с главной страницы сайта motordata.ru

Программа позволяет подключиться к блоку управления двигателем и считывать/стирать коды (считывание и представление большинства кодов производится на русском языке), выводить текущие данные в цифровой или графической форме, стоп-кадры, VIN номер автомобиля, версии блока и версии прошивки в режиме offline, т.е. без подключения к интернету — программа-клиент с функциями ELM327 работает независимо от «материнской» диагностической онлайн-системы MotorData. В статье приведены скриншоты, снятые при диагностике реальных автомобилей: праворульной Toyota Estima 2003 года и Subaru Forester SH 2008 года.

Код ошибки:  Диагностический разъем шевроле орландо где находится

Подключение к автомобилю

1. Запустите программу Motordata и нажмите на кнопку ELM327, находящуюся в верхней левой части экрана, для перехода в основной интерфейс программы диагностики. Аналогичный переход можно осуществить нажав на кнопку «Связь — ELM327 Free».

Запустите программу Motordata и нажмите на кнопку ELM327, находящуюся в верхней левой части экрана, для перехода в основной интерфейс программы диагностики.

2. После этого откроется интерфейс программы для подключения непосредственно к автомобилю. На скриншоте в окне программы есть два подключения. Первое через адаптер ELM327 Bluetooth и второе через ELM327 USB. В зависимости от используемого типа адаптера нужно выбрать или первый или второй пункт. Инструкции по подключению ELM327 Bluetooth и ELM327 USB подробно рассмотрены здесь.

После этого откроется интерфейс программы для подключения непосредственно к автомобилю.

После подключения к автомобилю необходимо выбрать блок управления, с которым необходимо соединиться.

Модуль предназначен для считывания и стирания кодов неисправностей при подключении адаптера ELM327 к диагностическому разъему автомобиля, поддерживающего стандарт OBD II. Поддерживаемые протоколы: J1850 VPW, J1850 PWM, ISO9141-2, ISO14230-4 (KWP2000), ISO15765-4 (CAN). Использование недорогого адаптера ELM327 позволит произвести диагностику системы управления двигателем с минимальными затратами и после ремонта погасить лампу «Check Engine». Для считывания кодов неисправностей необходимо следуя инструкциям подключиться к блоку управления, перейти в раздел коды неисправностей, нажать кнопку DTC на нижней панели и далее нажать кнопку «Считать». Для стирания кодов неисправностей из памяти блока управления необходимо нажать кнопку «Стереть». Не спешите удалять коды неисправности, так как удаление самого кода неисправности не устраняет проблему, а лишь стирает из памяти код, который через некоторое время появится снова. При выполнении этой процедуры будут также стерты данные Стоп кадра (Freeze Frame), в которых содержаться параметры системы, при которых был зафиксирован код неисправности. Эта информация может оказать помощь при анализе причин появления кода неисправности.

При выполнении этой процедуры будут также стерты данные Стоп кадра (Freeze Frame), в которых содержаться параметры системы, при которых был зафиксирован код неисправности.

Модуль предназначен для снятия текущих параметров системы управления двигателем в режиме реального времени. Существует возможность снятия, как всех доступных параметров, так и выбранных пользователем, в зависимости от неисправности, и последующего сохранения пользовательских настроек для удобства работы.

Для подключения к автомобилям марки Toyota (LHD RHD) и получения расширенного набора считываемых параметров необходимо выбрать ее перед подключением к автомобилю. В этой версии программы реализована поддержка автомобилей Toyota по K-line и считывание более 150 параметров текущих данных с блока управления силовым агрегатом, включая состояния клапанов АКПП и другие данные. Для автомобилей с CAN-шиной воспользуйтесь подключением через «Другие производители».

Для автомобилей с CAN-шиной воспользуйтесь подключением через "Другие производители".

При записи кода неисправности в память блока управления заносятся параметры автомобиля, при которых был зафиксирована неисправность. Эти данные доступны в программе MotorData и будут полезны при анализе причин возникновения неисправности.

Эти данные доступны в программе MotorData и будут полезны при анализе причин возникновения неисправности.

Специальный модуль программы, позволяющий считывать идентификационную информацию автомобиля. Это данные о VIN номере автомобиля, версии блока управления и версии прошивки.
Данная информация может быть полезна как для дополнительной проверки подлинности идентификационных номеров автомобиля, так и для целей диагностики. Например, некоторые неисправности производители предписывают устранять простым обновлением программного обеспечения или, наоборот, ошибки не могут быть надлежащим образом устранены без замены блока управления. Вывод этой информации зависит от того поддерживается ли диагностируемым автомобилем данная функция.

Например, некоторые неисправности производители предписывают устранять простым обновлением программного обеспечения или, наоборот, ошибки не могут быть надлежащим образом устранены без замены блока управления.

Вывод этой информации зависит от того поддерживается ли диагностируемым автомобилем данная функция.

Такой режим вывода информации полезен для одновременного контроля несколько параметров, лучшей наглядности и анализа. Позволяет пользователю выбрать необходимое количество параметров для отображения. Если в процессе считывания необходимо изменять количество выводимых параметров, то их можно добавить к выбранным ранее. Кроме вывода значений текущих параметров выводится также информация о минимальном и максимальном значениях параметра при текущем измерении. Например, расход воздуха текущий составляет 2,69 г/с, минимальное значение 2,65, а максимальное 12,87.

Например, расход воздуха текущий составляет 2,69 г/с, минимальное значение 2,65, а максимальное 12,87.

Графическое отображение информации — наиболее наглядный способ анализа параметров текущих данных в режиме реального времени в зависимости от управляющих воздействий, например, от резкого повышения частоты вращения или «сброса» оборотов. Удобный выбор параметров, изменение масштаба отображение графиков, их взаимного расположения и цвета.

Удобный выбор параметров, изменение масштаба отображение графиков, их взаимного расположения и цвета.

Также вы можете ознакомиться с видеороликом как производилась диагностика автомобиля Toyota Estima с помощью бесплатной программы Motordata ELM:

• Последнюю версию программы Motordata ELM для Windows (на русском языке) можно скачать бесплатно по ссылке с главной страницы сайта motordata.ru
• Инструкция поможет настроить соединение адаптера с компьютером — http://o-b-d.ru/elm/podklyuchenie-elm327/

Диагностика с помощью MotorData OBD

В 2021 году вышло новое приложение MotorData OBD для мобильных устройств на Android. Поскольку в дальнейшем развитие программы-клиента MotorData под Windows не планируется, все улучшения и новые функции будут доступны именно в этом мобильном приложении.

Эта программа позволяет производить диагностику системы управления двигателем, считать коды неисправностей, стоп-кадры (Freeze Frame) и текущие данные (скорость, обороты, температура, давление, показания кислородного датчика, кратковременная и долговременная коррекции и др.), отобразить в реальном времени графики изменения параметров, а после ремонта — стереть коды и погасить индикатор неисправности (Check Engine).

Диагностика по стандарту EOBD доступна в бесплатной версии, а расширенная функциональность предоставляется в виде плагинов (например Toyota Hybrid, для расширенной диагностики автомобилей Toyota, Lexus, включая гибридные автомобили).

Если версия программы для PC подключается только к блоку управления двигателем, то плагин Android-приложения обеспечивает поддержку других блоков управления — ABS, высоковольтная батарея, управление гибридной силовой установкой, SRS, кондиционер. Количество поддерживаемых параметров и блоков управления постоянно увеличивается. Например, если по стандарту EOBD можно считать с блока управления двигателем/АКПП 20-40 параметров, то при включенном плагине возможно считать до 200 параметров.

Сергей Курленя, Матвей Шлёнов
декабрь 2021 — март 2021
© Легион-Автодата

Выбор адаптера для daewoo (ланос, сенс, славута, таврия)


В автомобилях Daewoo и ЗАЗ (Ланос, Сенс, Славута, Таврия, Шанс) устанавливались 10 типов электронных блоков управления (ЭБУ):

GM DELCO KDAC
Микас 7.6/10.3/11/11.4
DELPHI MR140
CAVUT
Gionix
SIRIUS D32/D42 (Матиз и Нексия)
Fenix-Mr5 (Матиз)
Bosch М7.8 (Forza)
Bosch МЕ7.9.7 (Forza)
Delphi МТ20U (Forza)

и 2 типа диагностических разъемов:

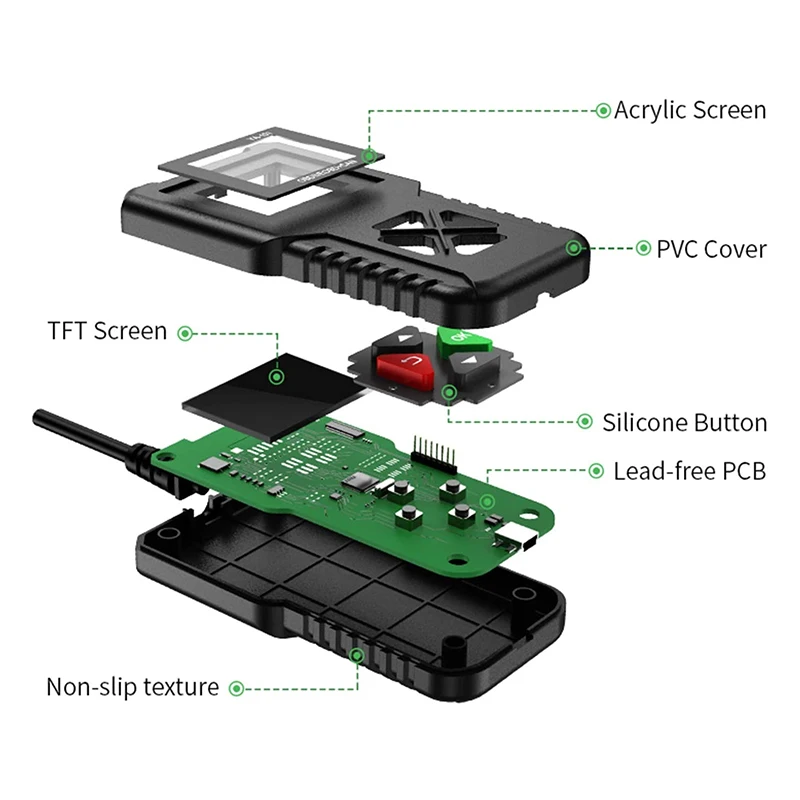

YA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспресс

GM12 (OBD1) — 12-тиконтактный разъем

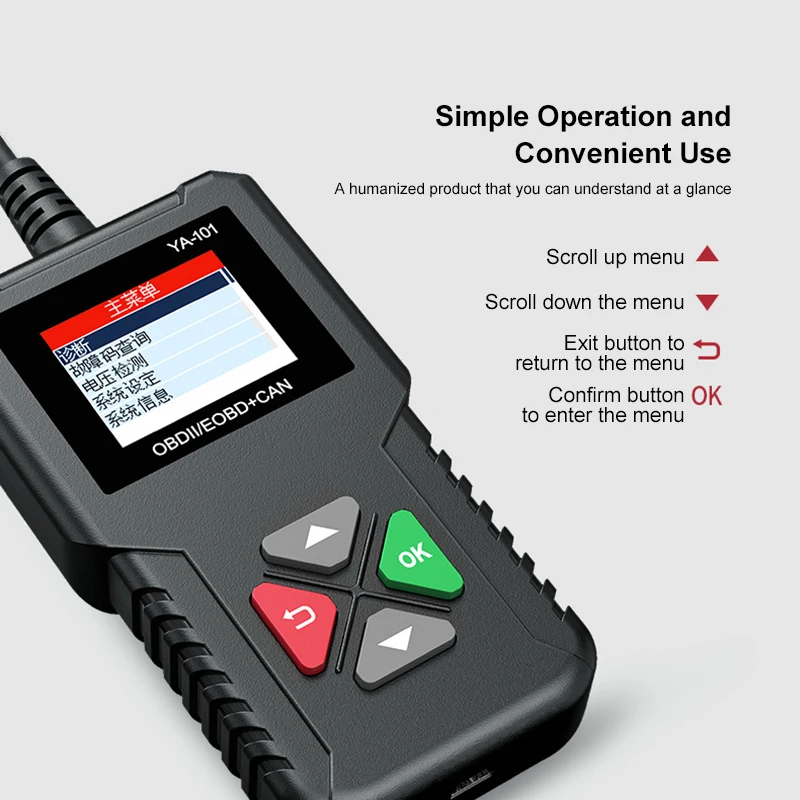

YA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспресс

OBD2 — 16-тиконтактный разъем

Выбор адаптера для диагностики автомобилей ZAZ / Daewoo, зависит от используемого электронного блока управления двигателя и исполнения диагностического разъема, к которому подключается диагностический адаптер.

Если в автомобиле диагностический разъем GM12, тогда установлен ЭБУ: GM DELCO KDAC, Микас 7.6/10.3/11 (Сенс), CAVUT (Ланос) или Fenix-Mr5 (Матиз до 2007 г.) и для диагностики автомобиля необходим адаптер VAG-COM 409.1 и переходник GM12-OBD2.

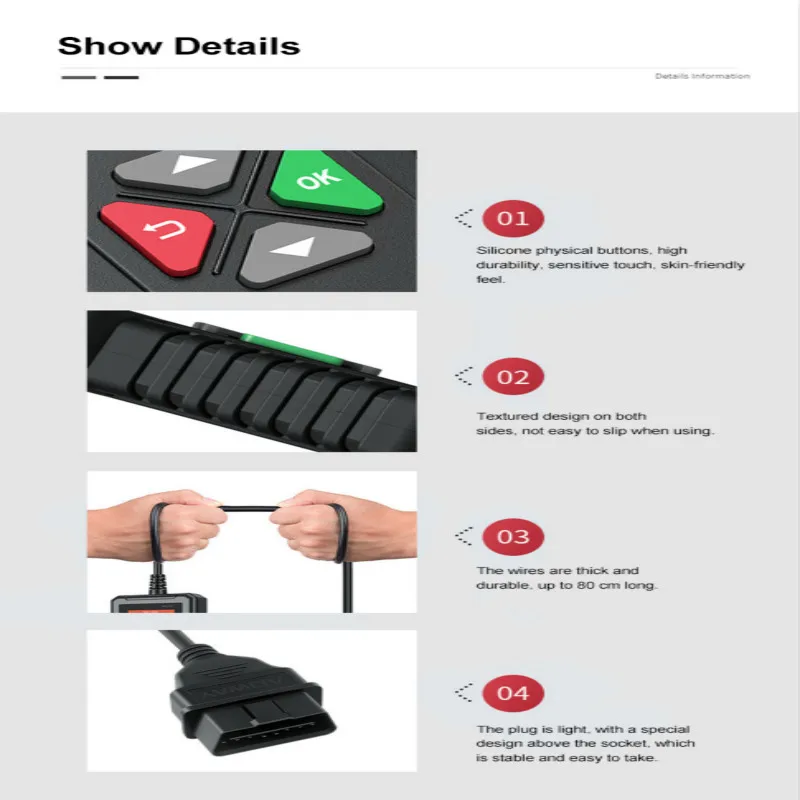

YA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспрессYA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспресс

Исключением являются, Lanos/Sens c ЭБУ МИКАС Евро-3, к этим автомобилям, также есть возможность, с помощью переходника GM12-OBD2, подключить еще и адаптер ELM327, в bluetoothwi-fi или USB исполнении.

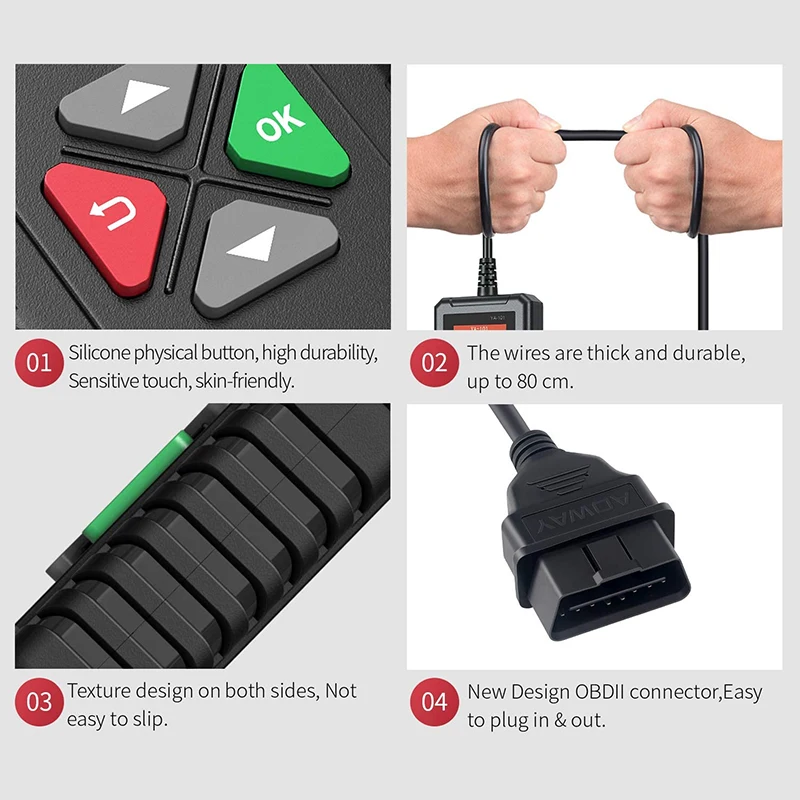

YA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспрессYA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспрессYA101 OBD2/EOBD считыватель кодов USB бесплатное обновление Авто OBD2 сканер инструмент Поддержка Графика Datastream PK Cr319 AD310 Elm327 CR300 | Автомобили и мотоциклы | АлиЭкспресс

Если в автомобиле 16-типиновый диагностический разъем OBD2, тогда установлен ЭБУ: DELPHI MR140, SIRIUS D32/D42 (Matiz, Nexia) или МИКАС Евро-3 и подключаться для диагностики к автомобилю можно: VAG-COM 409.1.

Модель автоЭБУОписаниеАдаптер
EVANDAGM DELCO KDACDaewoo Evanda 2,0L, MTVAG-COM 409.1
CIELOGM DELCO KDACDaewoo Cielo 1,5 L, 8VVAG-COM 409.1
ESPEROGM DELCO KDACDaewoo Espero 1,8 Euro2VAG-COM 409.1
Daewoo Espero 1.5 16VVAG-COM 409.1
Daewoo Espero 2.0 8VVAG-COM 409.1
LANOSCAVUTDaewoo Lanos 1,5VAG-COM 409.1
DELPHI MR140Daewoo Lanos/ZAZ Шанс (Chance) 1.5VAG-COM 409.1ELM327
Daewoo Lanos 1,4i ATVAG-COM 409.1ELM327
Микас 10.3Daewoo Lanos 1.4VAG-COM 409.1
Daewoo Lanos 1.4 c двигателем МеМЗVAG-COM 409.1
Микас 10.3/11Daewoo Lanos 1.3 c двигателем МеМЗVAG-COM 409.1
Daewoo Lanos/Sens  Евро-3 ПО АБИТVAG-COM 409.1ELM327
GM DELCO KDACDaewoo Lanos 1,5 L, 8VVAG-COM 409.1
Daewoo Lanos  1.5 SOHC с АКППVAG-COM 409.1
Daewoo Lanos 1,6 L, 16VVAG-COM 409.1
Daewoo Lanos 1,6 L, 16V АКППVAG-COM 409.1
Daewoo Lanos 1,6 L, 16V ПольшаVAG-COM 409.1
Daewoo Lanos 1,6 L, 16V РумынияVAG-COM 409.1
Daewoo Lanos 1,4 8VVAG-COM 409.1
Daewoo Lanos 1.4  1998-2001 КореяVAG-COM 409.1
LEGANZAGM DELCO KDACDaewoo Leganza 2,0 L, 16VVAG-COM 409.1
Daewoo Leganza, 2.0, 8VVAG-COM 409.1
MAGNUSGM DELCODaewoo MAGNUSVAG-COM 409.1
MATIZSIRIUS D32Daewoo Matiz 0.8VAG-COM 409.1
SIRIUS D42Daewoo Matiz 0.8VAG-COM 409.1
Daewoo Matiz 0.8L, АКПП Евро-4VAG-COM 409.1ELM327
Daewoo Matiz 0.8L, МКПП Евро-3VAG-COM 409.1ELM327
Daewoo Matiz 0.8L  Евро-4VAG-COM 409.1ELM327
Daewoo Matiz 1.0VAG-COM 409.1
Daewoo Matiz 1.0L, МКПП Евро-3VAG-COM 409.1ELM327
Daewoo Matiz 1.0L, МКПП Евро-4VAG-COM 409.1ELM327
Fenix-Mr5Daewoo Matiz 0.8 до 2007 г GM12VAG-COM 409.1
Daewoo Matiz 0.8VAG-COM 409.1
NEXIADELPHI MR140Daewo Nexia 1,5 8V, Евро-II УкраинаVAG-COM 409.1ELM327
Daewo Nexia 1,5 8V, Евро-III после 2008 г.VAG-COM 409.1ELM327
GM DELCO KDACDaewoo Nexia 1,5 L, 16VVAG-COM 409.1
Daewoo Nexia 1,5 L, 8VVAG-COM 409.1
Daewoo Nexia 1,5l, 8V КореяVAG-COM 409.1
Daewoo Nexia 1,5l, 8V УзбекистанVAG-COM 409.1
SIRIUS D42Daewo Nexia 1,6 16V, Евро-IIIVAG-COM 409.1ELM327
NUBIRAGM DELCO KDACDaewoo Nubira Wagon 1.6MT, 16VVAG-COM 409.1
Daewoo Nubira 2.0 L, 16VVAG-COM 409.1
Daewoo Nubira-2 1.6 L, 16VVAG-COM 409.1
Daewoo Nubira-2 2.0 L, 16VVAG-COM 409.1
SENS / SLAVUTA (TAVRIA)Микас 10.3Славута (Таврия) 1,2LVAG-COM 409.1
Микас 10.3/11 (АБИТ)Sens 1.3VAG-COM 409.1
Sens 1.3  Евро-3VAG-COM 409.1ELM327
Славута (Таврия) 1,3LVAG-COM 409.1
Таврия 1,2LVAG-COM 409.1
Микас 7.6Sens 1.3VAG-COM 409.1 ELM327
Славута (Таврия)VAG-COM 409.1
TACUMAGM DELCO KDACDaewoo Tacuma 2.0 L, ATVAG-COM 409.1
Daewoo Tacuma 2.0 L, MTVAG-COM 409.1
 ZAZDELPHI MR140ZAZ Шанс (Chance) /Вида Евро-3VAG-COM 409.1ELM327
Микас 10.3/11.4ZAZ Lanos/Шанс/Вида (Chance) Евро-3VAG-COM 409.1ELM327
GionixZAZ Lanos/Sens/Vida Евро-4VAG-COM 409.1ELM327
Bosch М7.8, МЕ7.9.7, Delphi МТ20UForzaVAG-COM 409.1ELM327

Диагностические приборы creacle из китая

Мы нашли 166 диагностических приборов бренда CREACLE. Средняя цена всех товаров в рубрике диагностические приборы — 3795 руб.
Этот бренд дороже на 130% чем другие товары.

Код ошибки:  Загорелся индикатор неисправности двигателя CHEK ENGINE - Двигатель, трансмиссия, КПП, топливная система

Бренды диагностических приборовVSTM, ATDIAG, VD DS150E CDP, Toobdpro, Adduswin, Diagauto, Oxchelod, OBDIICAT, RACEAUTO, LAUNCH, SpecDiag, FINETRIP, ACARTOOL, SattvDiag, AccuCar и ещё 696

Диагностический инжектор купить по низкой цене на aliexpress

диагностический инжектор хорошего качества и по доступной цене? Мы знаем, где искать! На AliExpress можно найти всё по ключевым словам, например, диагностический инжектор — вы получите выгодные предложения и сможете сэкономить. Вот краткое руководство о том, как найти самые низкие цены и качественные товары.

Используйте фильтры. На AliExpress есть широкий выбор самых разнообразных товаров. Чтобы найти товар диагностический инжектор по вашим параметрам, настройте фильтры и отсортируйте всё по соответствующим результатам, количеству заказов или цене. Вы также можете выбрать фильтры с бесплатной доставкой, быстрой доставкой или бесплатным возвратом.

Изучайте бренды. диагностический инжектор от надёжных и известных брендов, которые вам нравятся — просто нажмите логотип бренда на левой боковой панели. Это поможет вам отфильтровать результаты поиска.

Читайте отзывы. Посмотрите, нравится ли диагностический инжектор другим покупателям. Читайте реальные отзывы о товаре — вы найдёте много полезной информации, а также советы и подсказки для удобного шопинга.

Так будет проще найти диагностический инжектор по выгодной цене и воспользоваться быстрой доставкой или бесплатным возвратом товара. А новых пользователей ждут спецпредложения и подарки! Заходите на сайт AliExpress, чтобы найти и купить ещё больше товаров из категории.»

Ооо «обд — сервис» — огрн 1087746734261 — инн 7710720888

ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ОБД — СЕРВИС»

Ликвидировано, 12 лет назад

93.0Предоставление персональных услуг      Основной
01.41.2Предоставление услуг по закладке, обработке и содержанию садов, парков и других зеленых насаждений
29.12.9Предоставление услуг по монтажу, ремонту и техническому обслуживанию насосов и компрессоров
31.62.9Предоставление услуг по монтажу, ремонту и техническому обслуживанию прочего электрооборудования, не включенного в другие группировки
45.33Производство санитарно-технических работ
45.5Аренда строительных машин и оборудования с оператором
Показать еще 20 записей

Компания ООО «ОБД — СЕРВИС», полное наименование: ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ОБД — СЕРВИС», зарегистрирована 10 июня 2008 года, регистратор: Межрайонная инспекция Федеральной налоговой службы №46 по г. Москве. Юридическому лицу были присвоены ОГРН 1087746734261 и ИНН 7710720888. Основной вид деятельности: «Предоставление персональных услуг», дополнительные виды деятельности: «Предоставление услуг по закладке, обработке и содержанию садов, парков и других зеленых насаждений», «Предоставление услуг по монтажу, ремонту и техническому обслуживанию насосов и компрессоров», «Предоставление услуг по монтажу, ремонту и техническому обслуживанию прочего электрооборудования, не включенного в другие группировки». Юридический адрес компании «ОБД — СЕРВИС»: 129226, г. Москва, ул. Докукина, д. 10, стр. 39. Генеральный директор: Дмитрий Игоревич Вейль. Компания прекратила свою деятельность 17 июля 2009 года.

Подключение адаптера obdii

В Европе этот разъем появился только в начале двухтысячных годов. Сегодня вы уже не встретите автомобиля без «On-board Diagnostic 2»-системы, разве только на японских автомобилях 90-х годов выпуска. Для СНГ-автосегмента этот разъем стал обязательным в 2008 году.

OBD2 – простой и за счет этого довольно мощный инструмент исправления настроек и сброса ошибок, а также диагностики неисправности в автомобиле. Что самое интересное – он позволяет провести диагностику или сброс ошибок самостоятельно, не прибегая к помощи мастеров сервисов.

Как подключить (схема):

Шаг 1. Для того, чтобы начать подключение адаптера, убедитесь в том, что у вас именно тот сканер, про который мы говорим. Его полное название OBD2 ELM327, а самый распространенный тип подключения к нашему переносному электронному устройству на базе Android (смартфону или планшету) – Bluetooth.

Шаг 2. Далее находим в автомобиле разъем OBD2. Если вам не удается его найти, то откройте техническую инструкцию по эксплуатации автомобиля или просто «загуглите» местонахождение разъема в вашей модели автомобиля.

Шаг 3. Вставьте адаптер в разъем. Его форма имеет фигуру закругленной трапеции. Если у адаптера есть кнопка включения – смело нажимайте ее. Далее необходимо включить зажигание или осуществить пуск двигателя автомобиля.

Установка Bluetooth-соединения мультимедийного устройства и адаптера.

Важно! В зависимости от используемой версии Android и модели планшета или смартфона порядок действий будет отличаться, однако совсем незначительно – общий план действий одинаков для любого из устройств.

Шаг 4. Откройте настройки телефона и найдите раздел Bluetooth. В некоторых моделях мультимедийных устройств поиск новых подключений начнется автоматически, а где-то необходимо будет начать его вручную, нажав на «Поиск» или «Поиск новых устройств».

Шаг 5. В списке, который будет показан вам по результатам поиска, найдите Ваш адаптер OBD2. Название может быть моделью адаптера, а может носить «имя» фирмы-производителя. В любом случае, не спутаете. Главное не перепутать его с мультимедийной системой автомобиля и не выбрать MY CAR или название модели авто.

Шаг 6. Нажмите на адаптер. Если потребуется, то отыщите его в документации к адаптеру. Обычно это 4 повторяющиеся цифры: «0000» или «1111».ТОП-7 лучших приложений для OBD2 на Android

Программы для elm327

Для того, чтобы получить информацию с ELM327 адаптера, нужно воспользоваться специальными программами, которые позволяют читать данные с ЕЛМ327 и расшифровывать их. Ниже я хотел бы представить Вам перечень хороших программ, которые позволяют «качественно» подключиться к адаптеру и считать с него информацию. Инструкции по работе с последними можно найти в интернете без проблем.

ВАЖНО! Все выложенные программы были найдены в свободном доступе на надежном источнике!
Я, как автор блога, гарантирую чистоту данных программ и ручаюсь за них!
Если У Вас не скачивается программа по прямой ссылке из вложения, то можно попробовать загрузить ее из резервного источника (облака Майл Ру или Яндекс Диска), ссылки всегда будут дублироваться.
Если возникают вопросы или проблемы — пишите свой комментарий под данной страницей, будем разбираться!!!

Torque PRO – самая знаменитая и очень популярная программа для работы с ELM327 адаптером. Она полностью поддерживает русский язык (и не только). Есть поддержка считывания датчиков с огромного множества автомобилей за счет расширения функционала при помощи PIDов.

Скачать Torque PRO (1.8.205):

inCarDoc PRO (АвтоДоктор) – очень не плохой аналог Торка, так же как и предыдущая программа, он позволяет с легкостью считывать информацию с датчиков автомобиля через ОБД разъем. Возможно она кому-то придется более интересной по дизайну. Есть поддержка русского языка, может читать ошибки с ЭБУ.

Скачать inCarDoc PRO:

DashCommand — еще одна программа для диагностики работы двигателя автомобиля через OBD. Как и предыдущие работает с ЕЛМ адаптером из Китая без проблем. Имеет несколько иной интерфейс отображения информации, в остальном очень похожа по функционалу на предыдущие программы.

Скачать DashCommand:

Для того чтобы всё работало, вы должны войти в свой аккаунт DashCommand

OpenDiag Mobile (отечественный автопром) — программа от отечественного разработчика Сидорова Виктора, которая заточена для работы с отечественными автомобилями. На момент выкладки программа поддерживает все отечественные автомобили, включая последние авто из поколения моделей Vesta и xRay. Сама по себе программа полностью бесплатная и последнюю версию можно официально скачать на плей маркете через официальное приложение. Интерфейс программы очень простой и не нагружен лишними элементами, все очень просто и понятно даже для начинающих автолюбителей.

Скачать OpenDiag Mobile:

Если Вы знаете другие замечательные программы, которые корректно работают с ЕЛМ адаптером — делитесь ими в комментариях к данной статье, я обязательно ознакомлюсь с ними и добавлю из в список программ для ELM327 адаптера под андроид, если они окажутся реально качественными.

Программы для windows

Кроме мобильных приложений для телефонов на ОС «Андроид», для автодиагностики можно использовать программные приложения для ОС Windows.

  • Утилита ScanMaster-ELM, работающая с любыми видами адаптеров ELM327. Возможности этого ПО достаточно широкие: удобный и понятный интерфейс, мониторинг работы мотора в реальном времени, построение графиков, просмотр, расшифровку и удаление ошибок. Минусы таких приложений: необходимость покупки лицензии для использования ряда функций и требование русификации для упрощения работы.
  • Диагностическая утилита – PCMScan, которая легко определяет неисправности европейских, американских и азиатских машин, получает данные со стоп-кадра и удаляет ошибки в ЭБУ. Для расширения функционала можно добавлять сторонние плагины. Из плюсов: многофункциональность, бесплатная демо-версия. Минусы: необходимость покупки платного ПО для подключения некоторых опций и русификации.
  • Мультифункциональная программа автодиагностики для ОС Windows – FORScan. Обрабатывает данные датчиков в реальном времени, считывает основные параметры и сбрасывает коды ошибок. Плюсы: Возможность получения данных практически обо всех функциональных узлах и основных системах авто. Минус: рассчитана на диагностику только 4 марок авто – Ford, Mazda, Lincoln и Mercury.

В заключении следует отметить, что необходимую автомобилю диагностику можно выполнять самостоятельно, экономя на недешевых услугах СТО. Для этого достаточно приобрести диагностический сканер и установить на смартфон, планшет или ПК специализированное программное обеспечение.

При выборе диагностического ПО, обращайте внимание на функционал, наличие русскоязычного меню, возможность установки дополнительных функциональных плагинов, способность приложений составлять аналитические отчеты, передавать данные по Интернету, расшифровывать и удалять ошибки в ЭБУ. В принципе, имеющихся в Сети бесплатных приложений достаточно для проведения большинства диагностических операций. Но даже платная программа обойдется намного дешевле, чем услуги диагностики в автосервисах.

Оцените статью
OBD
Добавить комментарий
