Что в автомобиле можно проверить с помощью компьютерной диагностики

По описанию ЭБУ можно сделать краткие выводы, чем именно полезна диагностика, и что можно проверить с помощью ноутбука, сканера и ПО.

При правильном подходе автовладелец или мастер на СТО выявляет причину поломки после сравнения текущих и заводских показателей. При значительном расхождении параметров выпадает ошибка, по которой можно судить о характере неисправности.

Диагностика автомобиля с помощью ноутбука позволяет проверить следующие элементы авто:

1. Двигатель. Проверка необходима при перегреве мотора, повышении расхода топлива, сбоях в работе, проблемах с пуском или появлении посторонних шумов. Не обойтись без диагностики при появлении ошибки Check Engine на приборной панели. С помощью компьютера можно посмотреть скорость ХХ, производительность мотора, позицию заслонки дросселя и число оборотов. Своевременное выполнение работ позволяет вовремя внести изменения в машину и избежать дорогого ремонта.
2. АКПП. Компьютерная диагностика помогает определить состояние коробки-автомат. Работа выполняется при трудностях с включением какой-либо скорости, появлении шумов и сбоях в работе, симптомах течи масла и т. д. Во время работ считываются коды ошибок ЭБУ, собираются и контролируются параметры температурных датчиков, анализируется позиция ручки АКПП и т. д.
3. Подвеска. Во время компьютерной диагностики с помощью ноутбука можно изучить состояние ходовой автомобиля. Проверка необходима при появлении гула или стука в подвеске, чрезмерном износе шин, странном гуле при движении, ошибках в работе ABS и т. д.
4. Возможна проверка и других электронных систем, все зависит от конкретной марки автомобиля.

Компьютерная диагностика полезна и при покупке машины, ведь с ее помощью можно узнать состояние ТС, работоспособность всех систем, наличие ошибок и неисправностей.

Многие продавцы «глушат» лампочку Check Engine, чтобы она не отпугивала покупателей. Своевременная проверка позволяет выявить проблему и отказаться от сделки с недобросовестным продавцом.

После изучения электроники авто можно сделать вывод о пробеге, оценить расходы на ремонт и принять решение об актуальности покупки машины.

Описание стандарта obd2 на уровне диагностического разъёма

Попытки автоматизировать средства диагностики предпринимались с момента появления бортовых компьютеров в середине 70-х годов. Собственно говоря, компьютерами эти устройства назвать было сложно, этот термин появился гораздо позже. Электронные блоки управления работой силовых агрегатов уже тогда имели примитивные средства самодиагностики, но использовать их могли исключительно специалисты посредством замыкания определённых контактов разъёма ЭБУ.

О необходимости унификации обмена данными между автомобильной периферией и блоком управления заговорили в начале 80-х, и именно тогда была предпринята первая попытка реализации этой идеи. Специалисты General Motors разработали протокол обмена данными с использованием интерфейса ALDL собственной разработки, который первоначально использовался только на автомобилях данного бренда.

После усовершенствований протокола в 1986 году, направленных на увеличение скорости и объёмов обмена данными, на него обратили внимание другие автопроизводители, а в 1991 году в Калифорнии, где из-за загрязнённости воздуха экологи начали бить тревогу, был введён регламент, согласно которому все продаваемые в этом штате автомобили должны были использовать протокол OBD1.

Хотя первоначальная направленность стандарта была экологической (слежение за выхлопом), он был встречен специалистами сервисных центров с энтузиазмом. Но только через пять лет появилось вторая версия протокола, в которой уже регламентировались и стандартизировались и протоколы ошибок, и используемые разъёмы, и месторасположения разъёма.

Действие стандарта было распространено на все продаваемые в США автомобили, поэтому европейские и азиатские автопроизводители, желающие продавать в Северной Америке свою продукцию, также были вынуждены принять протокол OBD2. В 2004 году, когда стандарт распространился и на дизельные авто, протокол дополнили спецификациями Controller Area Network, направленными на стандартизацию шины обмена информацией.

Система управления двигателем: основные компоненты, принцип работы

Главный элемент системы управления силовым узлом — ЭБУ. Аббревиатура расшифровывается, как «Электронный Блок Управления».

Задача контроллера состоит в сборе информации от многочисленных датчиков с последующей обработкой полученных сведений и передачей команд исполнительным элементам.

ЭБУ является неизменным элементом бортовой сети машины. Он постоянно обменивается данными с АБС, АКПП, системами безопасности и стабилизации, круиз- и климат-контролем.

Информация передается по шине типа CAN, объединяющей электронные и цифровые устройства машины в общий интерфейс. Такой принцип работы позволяет ЭБУ контролировать процессы, которые происходят в автомобиле.

Базовые функции ЭБУ:

1. Контроль и управление подачей горючего в двигателях инжекторного типа.
2. Оптимизация работы зажигания.
3. Регулирования фаз газораспределения.
4. Анализ компонентов выхлопных газов.
5. Регулирование температуры и ее поддержание на оптимальном уровне.
6. Контроль работы системы рециркуляции газов и т. д.

На ЭБУ приходят сведения о позиции коленвала и частоте его вращения, скорости машины, напряжении сети и т. д. Всего в устройство поступают данные с более чем двух десятков датчиков.

Также в контроллере предусмотрена система, информирующая человека о поломках или сбоях в работе. Об ошибке свидетельствует зажигание лампочки Check Engine.

Для каждого сбоя предусмотрен индивидуальный код, а собранные данные хранятся в памяти и предоставляются по запросу автовладельца.

Подробно разобраться как это работает можно на примерах:

Введение в компьютерную диагностику, подходы к реализации технологии

Диагностика автомобиля с помощью телефона, ПК или ноутбука — далеко не новшество современном мире. Первые зародыши технологии появились 40 лет назад, когда в 1980-м компания Дженерал Моторс предусмотрела на своих авто интерфейс для диагностики ALDL. Его целью был контроль состояния всей электронной части машины и ECM-протокола.

Аббревиатура OBD дословно расшифровывается как On-Board Diagnostics или бортовая диагностика.

Официально система OBD-1 запущена в 1991 году, а спустя пять лет специалисты создали единый протокол для диагностики, действующий и в 2020 году — OBD-2.

Он используется для авто, которые производятся в Канаде и США. В Японии и Европе имеются другие аналоги — EOBD и JOBD соответственно.

Диагностика реализуется с помощью разъема, расположенного в районе рулевой колонки или в другом месте (зависит от модели машины).

Тип OBD-2 считается стандартным, что позволяет подключать к нему разные устройства для снятия информаций с бортового компьютера. Для проверки применяется специальный сканер, ПО и компьютер (ноутбук).

При наличии этих комплектующих диагностику можно провести своими руками и определить основные ошибки.

Сбои в работе системы авто выдаются в виде кодов. Часть из них характерна для всех автомобилей, но есть и такие, которые индивидуальны для конкретных моделей.

После получения информации автовладелец принимает решение по ремонту и его стоимости. Информация, полученная таким путем, отличается высокой точностью и позволяет сэкономить время на диагностику машины.

Delphipro

Сканер DelphiPRO применяется для диагностики легковых и грузовых авто, а также автобусов, изготовленных в период с 1996 по 2021 года. В группу поддерживаемых моделей входят и отечественные авто.

С помощью устройства можно быстро и точно определить поломку машину, узнать причину и отыскать место повреждения.

Меню DelphiPRO предусмотрено на русском языке, что исключает трудности с диагностикой своими руками.

При выборе будьте внимательны и не экономьте на покупке. Рынок переполнен дешевыми аналогами, имеющими ограниченную функциональность, и подходят они не для всех авто.

В качественных адаптерах установлены реле NEC производства Японии, а также CAN фильтры.

Возможности:

1. Диагностика легковых и грузовых авто. Устройство DelphiPRO работает почти с 50 марками авто, произведенных в Америке, Азии и Европы.
2. Обнуление сервисных интервалов.
3. Работа с протоколами OBD-2/ EOBD ISO11898-2 CAN, SAE J1850 VPW, SAE J2411, ISO9141-2, SAE J1850 PWM, SAE J1708.
4. Получение данных и сброс кодов диагностики.
5. Получение информации по VIN коду.
6. Контроль параметров с выводом на экран в режиме онлайн.
7. Внесение изменений в ЭБУ и т. д.

С помощью DelphiPRO доступна диагностика АКПП, зажигания, мотора, кузовной электроники, трансмиссии, приборной панели, тормозов и смежных систем, подушек безопасности и т. д.

Для работы потребуется ПК или ноутбук, кабель или Блютуз.

Адаптеры, существующие на рынке

Современный рынок предлагает большой выбор адаптеров, позволяющих осуществлять диагностику автомобиля через ноутбук.

Основные типы:

1. ELM OBD2 — удобные в применении сканеры, работающие на чипе ELM 327, предназначенные для самостоятельного чтения ошибок машины и их устранения без посещения СТО. Оригинальные адаптеры этой серии поставляются с микропроцессором типа Microchip PIC18F25k80, диском программного обеспечения, списком неисправностей и уроками по проведению диагностики.
2. VAG COM адаптеры — устройства, предназначенные для проверки немецких автомобилей группы VAG. Такие девайсы применяются профессионалами на СТО, но могут использоваться и обычными автовладельцами в условиях гаража. Достаточно поставить на компьютер необходимую программу.
3. Мультимарочные сканеры — универсальные устройства, справляющиеся с проверкой большинства современных марок автомобилей. Во время диагностики можно проверить и стереть коды поломок, сбросить сервисные интервалы, отобразить характеристики системы, кодировать ЭБУ и активировать специальный режим, изучить состояние исполнительных устройств. Кроме того, с их помощью можно имитировать команды от датчиков и контролировать изменения в системе.




4. Дилерские сканеры — профессиональный вариант устройств для диагностики автомобиля, позволяющий выполнить комплексную проверку. Такие автосканеры работают только с машинами определенной марки.




Как видно, рынок автомобильных сканеров для диагностики весьма широк. При этом не все оборудование подходит для самостоятельной проверки машины в гаражных условиях.

Алгоритм диагностики автомобиля

Итак, если все настройки выполнены, можно приступать к собственно диагностике. Первая задача – это подключение автосканера к бортовому компьютеру. Здесь всё просто: используем поставляемый в комплекте OBD-кабель, который подсоединяется к диагностическому разъёму ЭБУ.

Если на сканере загорается зелёный светодиод – всё в порядке, если нет – следует искать причину неподачи на вход адаптера питания 12В (за это отвечает 16-й пин диагностического разъёма). Возможно, всё дело в сгоревшем предохранителе, защищающем этот участок цепи, если он цел – возможно, имеется разрыв цепи или её КЗ, которое нужно устранить.

Для автономного сканера никаких дополнительных действий предпринимать не нужно. Но при использовании самого распространённого в нашей стране адаптера семейства ELM327 или аналогов потребуется его подключение к смартфону, ноутбуку или любому другому устройству с дисплеем (как настроить OBD2 адаптер к Андроид-устройствам или ноутбуку, работающему под ОС Виндовс, мы уже знаем).

Первое, что необходимо выполнить – указать марку/модель авто, год выпуска и тип двигателя. После включения зажигания запустится режим самодиагностики (об этом будут свидетельствовать мигающие светодиодные лампочки на панели приборов), после чего запускается режим статического обнаружения неисправностей.

Процесс диагностики должен сопровождаться миганием светодиодов на автосканере. По окончании процесса программа запросит у ЭБУ коды обнаруженных ошибок и выдаст их на экран в удобочитаемом виде. Если утилита русифицирована, сообщения будут на русском языке, но китайские производители часто грешат неточностью перевода, поэтому желательно записать также цифровой код ошибок, которые впоследствии следует проанализировать и попытаться устранить неисправность.

Большинство автосканеров имеет режим стирания ошибок из памяти бортового компьютера, этой опцией следует пользоваться после каждого сканирования. Выключаем зажигание и через несколько минут заводим двигатель, даём ему поработать 5 – 8 минут, после чего осуществляем небольшой заезд, сопровождающийся выполнением всех возможных манёвров (поворотов в обе стороны, торможения/ускорения, реверсного движения, включения всех световых приборов и по возможности – прочего электрооборудования).

После контрольного заезда опять включаем режим диагностики, сравниваем результаты с предыдущими. Те ошибки, которые остались, и являются активными, требующими реакции со стороны автовладельца. Практически все автосканеры, кроме обнаружения неисправностей, позволяют наблюдать работу отслеживаемых систем в динамике при работающем моторе.

Горячая продажа vgate elm327 usb obd сканер usb диагностический сканер работает с obd2 транспортным средством vgate elm 327 usb obdii сканер интерфейс|vgate elm327 usb|elm327 usbobd scan | алиэкспресс

Диагностический сканер vgate icar 2

Инструкция по диагностике авто с помощью ноутбука в 10 шагов

Процесс диагностики ТС с помощью Scan Tool Pro достаточно прост, чтобы сделать работу своими руками и не привлекать к помощи работников СТО.

Проделайте следующие шаги:

1. Подготовьте ноутбук и установите на него необходимое программное обеспечение. Сразу после этого введите активационный ключ для получения доступа ко всем функциям.
2. Скопируйте папку с названием «ru» в папку /locate для получения русскоязычного интерфейса.
3. Войдите в программу и в перечне доступных языков выберите русский.
4. Подключите сканер к разъему OBD-2 или используйте для этого переходник, о котором упоминалось ранее в статье.
5. Включите на ноутбуке возможность соединения по Bluetooth и соединитесь с V-Link. Первоначальный пароль, если он не менялся, будет 0000 или 1234. Попробуйте оба варианта.
6. Определите COM для подключения адаптера. В приведенном примере используется COM5.
7. Перезагрузите программу, а после перейдите в раздел Установки, а там войдите в категорию Связь. Сделайте выбор в пользу ручных настроек.
8. В раскрывшемся перечне поменяйте COM1 на COM5, а после жмите ОК.
9. Кликните на кнопку «Соединить» и выждите, пока не начнется процесс синхронизации. Если работа сделана правильно, в конце отображается отчет.
10. Изучите Таблицу оперативных данных на факт текущих параметров датчиков и контролируйте работоспособность систем машины. Перейдите в раздел «Коды ошибок» для изучения особенностей обозначений и их расшифровки.

Как видно из инструкции, процесс диагностики автомобиля не должен вызывать трудностей даже в случае, если работа делается самостоятельно. Главное — установить ПО на ноутбук и правильно подключить сканер к диагностическому разъему транспортного средства.

Переходники и удлинители obd-2, существующие на рынке

С помощью переходников OBD-2 доступна диагностика автомобиля с применением современных устройств без OBD-разъема.

Устройства подходят для автомобилей Ауди, Хонда, Мерседес Бенц, Ауди, Опель, Ниссан, Митсубиси, ВАЗ и другие.

Основные виды переходников перечислены ниже.

• GM12 pin — OBD2. Подходит для машин Шевроле, Дэу, ЗАЗ и ВАЗ.
• ГАЗ 12 pin — OBD2. Применяется для авто УАЗ и ГАЗ, используется 12 контактов.
• Набор переходников AutoCom для легковых автомобилей. Для людей, которые профессионально занимаются диагностикой, может пригодится комплект оборудования в него входит следующий набор — VAG 2 2 pin -> OBD-2 (для Ауди, Шкода, Сеат и Фольксваген), BENZ 38 pin -> OBD-2 (для Мерседес Бенц), BMW ADS 20 pin -> OBD-2 (для БМВ), FIAT 3 pin -> OBD-2 (для Альфа Ромео, Фиал и Лянчиа), OPEL 10 pin -> OBD-2 (для Опель), PSA 2 pin -> OBD2 (для Пежо и Ситроен), PSA 30 pin -> OBD-2 (для Пежо и Ситроен).
• Набор переходников AutoCom для грузовых авто. В комплектацию входит 7 pin Knorr Wabco Trailer Cable, а также другие комплектующие — 12 pin MAN Cable, pin IVECO Cable, 16 pin SCANIA Cable, 12 pin Renault Cable, 8 pin VOLVO Cable, 37 pin MAN Cable, BENZ Cable.
• VAG 2×2 – OBD-2. Подходит для машин VAG группы, выпущенных до 1997-го. В комплектацию входит две фишки — диагностические линии K и L, а также 12 В питания с «землей». Каждая из фишек подписана, предусмотрены засечки от неправильного подключения.
• Kia 20pin – OBD-2. Используется для диагностики авто марки Киа. Имеет 20 разъемов. Сам разъем находится в подкапотном пространстве. В некоторых моделях можно использовать сканер ELM327, но с помощью упомянутого адаптера.
• Ford 7pin — OBD-2 — для диагностики автомобилей Форд, Линкольн и Меркури. В основном применяется для старых машин марки Форд, выпущенных в период с 1985 по 1995 года.
• Mercedes 38 pin – OBD-2 — предназначен для диагностики автомобилей Мерседес, сошедших с конвейера в период с 1994 до 2002 года. Имеет 38 контактов в разъеме.
• Mercedes 14 pin — OBD-2 — передник с разъемом на 14 контактов для OBD-2. Предназначен для проверки авто марок Фольксваген, Мерседес Бенц (Спринтер, Актрос и Атего).
• Nissan 14 pin – OBD-2 — устройство для диагностики машин марки Ниссан старых годов выпуска, имеющих гнездо на 14 контактов.
• Toyota 22 pin Japan – OBD-2 — переходник для диагностики авто, выпускаемых на японском рынке до появления OBD-2 стандарта.
• Toyota 17 pin – OBD-2 — применяется для машин Тойота с диагностическим OBD-разъемом на 17 контактов.
• BMW 20 pin – OBD-2 — помогает в диагностике авто БМВ, произведенных до 2020 года.
• Honda / Acura 3 pin – OBD-2 — переходник для машин от производителя Акура и Хонда, имеющих 3-pin разъем. Его покупка позволяет выполнить диагностику старых моделей.
• Honda / Acura 5 pin – OBD-2 — используется для диагностики машин Хонда более раннего модельного ряда. Подходит для подключения авто с 16 контактами к моделям, имеющих 5-разъемную колодку.
• Subaru 9 pin – OBD-2 — применяется для машин Субару и обеспечивает переход с 9-разъемной на 16-разъемную группу. Такой тип OBD устанавливался на Субару, выпускаемы в период 1993-2001 года.
• Renault 12 pin – OBD-2 — переходник, позволяющий подключить сканер между авто с 12 и 16 пинами. Подходит для проверки автомобилей Рено.
• Mazda 17 pin – OBD-2 — подходит для диагностики автомобилей Мазда, имеющих 17-разъемную колодку. С его помощью можно смело применять современные сканеры.
• Mitsubishi / Hyundai 12 pin — применяется для авто марок Хендай и Митсубиси, выпущенных в период 1989-1998 год. Имеют колодку с 12 контактами.
• Opel / Vauxhall 10 pin – OBD-2 — предназначен для диагностики Вауксхолл и Опель. Автомобили должны быть выпущены до 1996-го. Их особенность — наличие прямоугольного разъема с 10 контактами.
• Fiat, Lancia, Alfa Romeo 3 pin – OBD-2 — используется для машин марок Альфа Ромео, Ланчиа и Фиат, имеющих 3-пиновое гнездо, а также зажимы типа «крокодил» для внешнего питания.
• Peugeot, Citroen 30 pin — OBD-2 — предназначен для диагностики Ситроен и Пежо, вышедших с конвейера до 1997 года.
• Cummins 9 pin (КАМАЗ, КАВЗ, ПАЗ) – OBD-2 — используется для диагностики машин КАВЗ, КАМАЗ и ПАЗ. Обеспечивает переход с 9-ти на 16-пиновый разъем.
• Volvo 8 pin – OBD-2. Переходник для применения на грузовых машина Вольво с 8-контактной колодкой.
• Iveco 30 pin – OBD-2 — используется для подключения оборудования с 30-пиновый на 16-контактный разъем. Применяется для диагностики автомобилей Ивеко.
• SCANIA / DAF-16 pin — удобный инструмент, обеспечивающий переход между старыми колодками Скания или Даф на новые типы разъемов для проведения диагностических работ.
• OBD-2 1.5 метра — удлинитель на 1,5 м, предназначенный для подключения разъема к сканеру.
• OBD2 20 см — еще один удлинитель, предназначенный для применения в условиях ограниченного доступа к разъему. Имеется распайка всех 16 контактов.
• Переходник с OBD-2 на RS232 COM.

Список переходников и удлинителей достаточно широк, чтобы подобрать оптимальный вариант и провести диагностику автомобилей разных марок и годов выпуска своими руками.

Подключение автосканеров к android-устройствам

Эту процедуру можно выполнить, используя беспроводное соединение через Wi-Fi или Bluetooth. Наиболее распространённый в нашей стране сканер-адаптер ELM327 позволяет использовать только Bluetooth соединение, но есть множество бюджетных автосканеров с функцией Wi-Fi, поэтому рассмотрим сначала именно этот вариант.

Если вы являетесь обладателем достаточно древнего смартфона (например, работающего под Андроид 2.2), вы не сможете использовать Wi-Fi-соединение по причине отсутствия поддержки в этой версии операционки ad-hoc-сетей. Проблема решается установкой соответствующего приложения. Порядок действий при подключении адаптера к смартфону:

1. Подключаем сканер к разъёму OBD-2 на ЭБУ, ждём примерно 20 секунд. Если на автосканере начали мигать светодиоды – можно приступать к его подключению к Андроид-устройству.
2. Запускаем на смартфоне сканирование Wi-Fi сетей, в появившемся списке должна иметься запись типа WiFi_OBD2 или её вариации.
3. Нам необходимо выполнить некоторые настройки, для чего зажимаем наименование появившейся сети, а выпавшем меню выбираем пункт «Изменить сеть».
4. На появившемся экране ставим галочку напротив пункта «Дополнительные параметры».
5. Жмём на параметр «Настройки IP», переходим по вкладке «Пользовательские» (или «Статические»).
6. Вручную вводим IP-адрес, который должен начинаться с 192.168.0, а последняя цифра должна быть больше 10, поскольку по умолчанию адрес 192.168.0.10 присваивается самому автосканеру.
7. Нажимаем кнопку «Сохранить» – если всё сделано правильно, статус сети изменится на «Подключено».
8. Остаётся только установить приложение, позволяющее работать с диагностическим устройством, запустить и настроить его. В качестве примера рассмотрим распространённую программу Torque.
9. В пункте меню «Состояние адаптера» выбираем подпункт «Настройки».
10. В появившемся меню выбираем пункт «Настройки адаптера OBD».
11. Жмём «Тип подключения», выбираем сеть WiFi.
12. Программа сама должна определить адрес сканера (192.168.0.10), если это не так – прописываем его вручную, а в графе «Порт» указываем значение 35000.
13. Настройки выполнены, можно приступать к работе с диагностическим устройством.

А теперь рассмотрим процедуру подключения адаптера OBD2 к смартфону через Bluetooth.

Алгоритм подключения будет следующим:

• сначала подключаем сканер к разъёму OBD-2 на ЭБУ;
• включаем смартфон, запускаем поиск доступных соединений;
• появится список устройств со включённым Bluetooth, выбираем наш адаптер;
• вводим код (пароль) подключения, который можно узнать из документации к автосканеру.

Если документация утеряна, можно попытаться ввести следующие пароли, один из которых может оказаться валидным:

Если связь между смартфоном и сканером не устанавливается, чтобы исключить причину неправильного пароля, попробуйте подключить ELM327 к другому смартфону. Если получится – причина не в коде, а в особенностях реализации микроконтроллера самого сканера – нередки случаи, когда он отказывается работать с мобильным устройством, но хорошо коннектится к ноутбуку.

Другая распространённая причина отсутствия связи между устройствами – ограниченный лимит времени, выделяемого на обнаружение Bluetooth-устройства, поэтому поиск на смартфоне автосканера семейства ELM327 лучше производить не позже чем через минуту после подключения последнего к разъёму OBDII – в этом случае проблем со временем обнаружения сети возникнуть не должно.

Подключение сканеров к нестандартному разъёму

Схема распиновки OBD2 разъёма предусматривает использование конкретных шин для конкретных целей, но некоторые автопроизводители, придерживаясь стандартной распиновки, не соблюдают общепринятый формат разъёма. Особенно это касается грузового транспорта, но нередко можно встретить и легковые авто (в большинстве случаев – произведённых до 2000 года), у которых диагностический разъём имеет нестандартный вид.

В таких случаях прибегают к использованию соответствующих переходников, которые достаточно сложно найти в обычных автомагазинах, но легко – в интернете. Если приобрести подходящий переходник затруднительно, достаточно иметь схему распиновки разъёма ОБД вашего транспортного средства, чтобы изготовить его самостоятельно (при наличии навыков обращения с паяльником и знаний основ электротехники). Опять же, схему перекоммутации контактов диагностического разъёма можно найти в сети.

Для профессиональных автосервисов лучше воспользоваться наборами переходников, в состав которых входит от шести до двух десятков различных переходников. При их использовании нестандартный разъём переходника подключается к ОБД порту ЭБУ, второй разъём – к порту диагностического кабеля (как вариант – непосредственно в автосканеру).

Распиновка разъёма obd2

Как уже отмечалось, стандартом предусматривается использование разъёма трапециевидной формы с 16 пинами, почти половина из которых зарезервирована для самостоятельного использования автопроизводителями. Схема контактов (распиновка ОБД2 разъёма) представлена на следующем рисунке:

Назначение контактов:

1. зарезервировано для автопроизводителей;
2. SAE-J1850/1850 ( );
3. зарезервировано для автопроизводителей;
4. заземление кузова автомобиля (масса);
5. сигнальное заземление;
6. высокоскоростная CAN-шина;
7. двунаправленная шина K-Line;
8. зарезервировано для автопроизводителей;
9. низкоскоростная CAN-шина;
10. SAE-J1850/1850 (-);
11. зарезервировано для автопроизводителей;
12. зарезервировано для автопроизводителей;
13. зарезервировано для автопроизводителей;
14. высокоскоростная CAN-шина;
15. шина стандарта L-Line;
16. плюсовой контакт питания от АКБ.

Поскольку наиболее распространёнными протоколами обмена данными в автомобиле считаются CAN/K-Line/L-Line, именно эти контакты задействованы в большинстве случаев. Схема взаимодействия между ЭБУ и отслеживаемыми блоками следующая: бортовой компьютер посылает сигналы на датчики и исполнительные устройства по указанным шинам в соответствии с протоколом ОБД2, получая от них данные о неисправностях и отклонениях в работе в закодированном виде (опять же в полном соответствии со стандартом).

Автосканеры опрашивают ЭБУ, получая и декодируя эти данные, выводя их на встроенный дисплей или внешнее устройство. Наличие зарезервированных шин предполагает подключение внешних устройств, диагностирование которых стандартом не предусмотрено. Достаточно часто именно такие устройства становятся причиной неработоспособности автосканера.

Поскольку основная шина – CAN, обычно именно её обрыв или КЗ и становятся причиной отсутствия связи между диагностическим устройством и блоками управления (например, АБС, кузовными элементами, подушками безопасности). Их неправильное подключение и может вызвать замыкание CAN-шины.

Проблему решают, поочерёдно отключая эти устройства. Редко, но бывает, что в автомобиле работает нештатная автомагнитола (или медиацентр), которая закорачивает другую востребованную шину – К-Line. Проверяют это аналогичным образом, отключив магнитолу.

Впрочем, распиновка диагностического разъема ОБД2, выполненная в заводских условиях, не должна приводить к возникновению подобных проблем, независимо от количества дополнительных устройств, диагностирование которых не предусмотрено базовой частью протокола.

Расшифровка диагностических кодов протокола obd-2

Сегодня коды неисправности подведены к единому стандарту для упрощения процесса диагностики и определения неисправности автомобилей разных марок. Впервые стандарт появился в Соединенных Штатах в 1996-м, а в Европе в 2001-м. В России он применяется ориентировочно с 2006 года.

Код ошибки можно распознать по специальному обозначению, состоящему из буквы и следующей за ней группой цифр. Знание расшифровки каждой из комбинаций позволяет быстро отыскать ошибку.

Для примера рассмотрим код P0257. Он состоит из двух элементов — буквы и четырех цифр.

1-й символ.

Первая буква может быть четырех видов:

1. P (Powertrain). Свидетельствует о наличии проблем в коробке передач или моторе.
2. C (Chassis). Этот код ошибки показывает на неисправности в шасси, а именно ABS, блокировке дифференциала, системе антизаноса.
3. B (Body). Наличие такой буквы в коде свидетельствует о сбоях в работе кондиционера, климат-контроля, подушек безопасности или люков.
4. U (Network). Код неисправности дает информацию о сбоях в сети блоков управления, трудностях связи между ними.

В нашем примере код начинается на букву P, что свидетельствует о проблемах в КПП или двигателе.

2-й символ.

Сразу после буквы можно увидеть цифровой ряд.

Первое число может быть двух видов:

• «0» — свидетельствует о том, что это общий код неисправности для OBD-2, характерный для всех производителей. Иными словами, наименование будет идентичным для различных марок авто, будь это БМВ, Тойота или другие.
• «1» — индивидуальный код, характерный для конкретного производителя. Появление такой цифры после числового обозначения требует внимательно подойти к интерпретации ошибки. На практике возможны совпадения, но в 8 из 10 случаев у каждой марки индивидуальные обозначения. Они указываются на специальном или английском языке.

В приведенном примере после P стоит цифра два, что свидетельствует о наличии стандартного кода.

3-й символ.

По третьему значению в коде можно понять, в каком именно узле возникла проблема.

Здесь возможны следующие варианты в привязке к цифре обозначения:

1. Система подачи топлива или воздуха.
2. То же самое.
3. Система зажигания.
4. Дополнительный контроль.
5. ХХ (холостой ход).
6. Электронный блок управления и его цепочки.
7. Трансмиссия.
8. То же самое.

В нашем примере на третьем месте 2, поэтому проблема касается системы подачи топлива или воздуха. Именно там необходимо искать проблему.

4-й и 5-й символ.

Последние две цифры — порядковый номер выпавшего кода ошибки применительно к текущей диагностике автомобиля. Начинается от 01 и далее. В нашем примере речь идет о 57-й ошибке.

Сканер

Устройство подключается к разъему и покупается под конкретную марку/модель машины.

Ряд производителей выпускает универсальные сканеры, подходящие к большей части авто отечественного и зарубежного производства.

Примером такого устройства может послужить мультимарочный диагностический сканер Rokodil ScanX.

Сканер надежен в работе и совместим с большинством бензиновых автомобилей начиная с 1993 года выпуска и дизельных с 1996.

Подключение осуществляется через блютуз версии 4.2 к любому устройству на базе iOS, Android или Windows.

С его помощью можно провести полную диагностику авто, сбросить существующие ошибки, узнать показания по всем датчикам.

При покупке б/у авто будет полезным функция отображения VIN автомобиля и его реального пробега.

Учитывая невысокую стоимость, затраты на приобретение устройства окупятся за 1-2 поездки на СТО.

Вместе с таким оборудованием может входить кабель для подключения к ноутбуку. В состав сканера входит схема, блоки разъемов, а также панели управления и сигналов.

По своей сути адаптер — переходник между ЭБУ и ноутбуком, применяемым для компьютерной диагностики. Его задача в том, чтобы получить, расшифровать и передать данные в понятном виде.

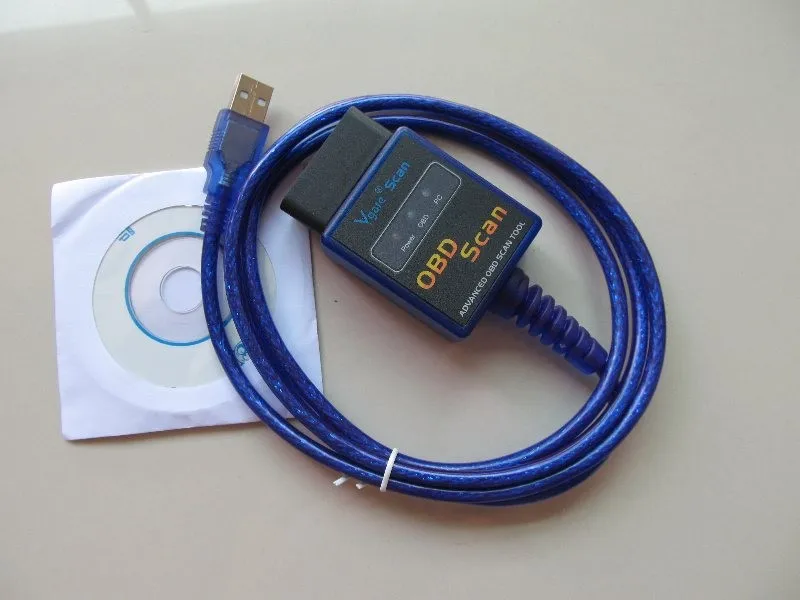

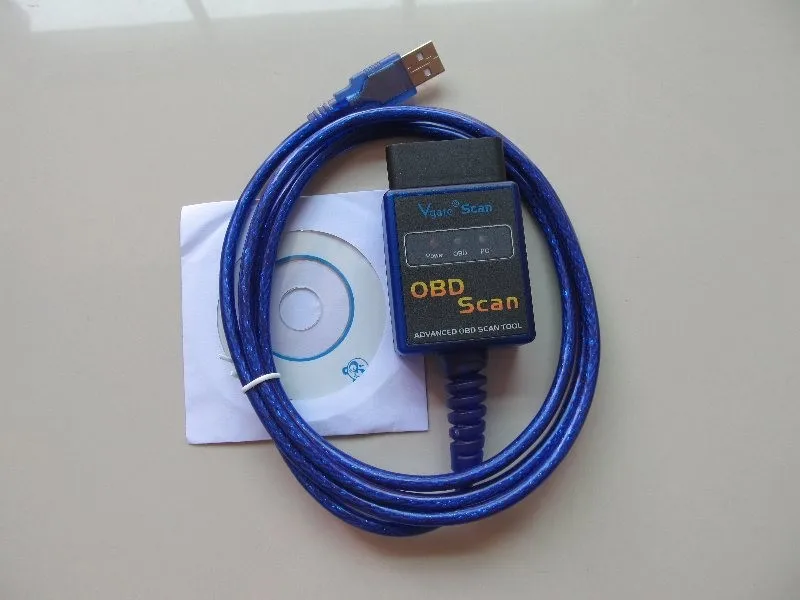

Особую популярность у автомобилистов получили автосканеры работающие на чипе ELM327.

Сканеры на базе чипа elm327

Адаптеры ELM327 пользуются спросом у автовладельцев, желающих самостоятельно проверить автомобиль обойтись без посещения СТО. Они позволяют проверить машину с помощью ПК, ноутбуков и других устройств. Функционал оборудования зависит от применяемого ПО.

Чаще всего программы позволяют проверить трансмиссию и мотор, но некоторый софт помогает изучить и другие блоки машины.

Базовые функции:

1. Диагностика мотора и системы подачи топлива.
2. Считывание и изучение кодов ошибок.
3. Проверка электроники транспортного средства.
4. Выявление поломки контролирующих датчиков.
5. Сброс ошибок и т. д.

С помощью адаптера можно проверить информацию от кислородного датчика, узнать обороты мотора, температуру ОЖ и давление в коллекторе пуска.

Применение сканера позволяет изучить состояние системы подачи топлива, увидеть положение заслонки дросселя и измерить скорость машины.

В оборудовании предусмотрена опция ведения логов, отображение данных в графическом виде, споп-кадр и другое.

Поддерживаемые протоколы:

1. ISO 9141-2. Применяются для автомобилей Хонда, ВАЗ, ГАЗ, Тойота, Ниссан, Мерседес, Инфинити, Порше, БМВ, Лексус и т. д.
2. ISO 15765-4 (CAN) подходят для машин Рено, Ягуар, Форд, Фольксваген, Опель, Ауди, Мазда, Сааб, Вольво, Порше, Пежо, Рено, Опель и других.
3. ISO 14230-4 (KWP2000) — протокол, поддерживаемый автомобилями Хендай, Дэу, Киа и т. д.
4. J1850 VPW подходит для машин Шевроле, Бьюик, Додж, Исузу, Кадиллак, Крайслер и Дженерал Моторс.
5. J1850 PWM — совместим с Форд, Мазда и Линкольн.

Сканер ELM327 — универсальный прибор, используемый для компьютерной диагностики ТС своими руками без обращения на СТО.

С его помощью можно проверить машины разных производителей:

1. Отечественные — Шевроле Нива, ВАЗ, ЛАДА, ГАЗ, Ланос, Сенс, Славута (инжектор).
2. Зарубежные с бензиновыми моторами — Ауди, Акура, Альфа Ромео, БМВ, Астра, Бьюик, Шевроле, Чери, Крайслер, Ситроен, Дача, Дэу, Додж, Кровн Виктория, Даймлер Сикс, Фиат, Форд, Джили, Хонда, Греат Вол, GMC, Хендай, Инфинити, Исузу, Киа, Джип, Ягуар, Киа, Мазда, Лексус, Линкольн, Лянчия, Мерседес, Митсубиши, Ниссан, Опель, Олдсмобил, Пежо, Рено, Порш, Понтиак, Плеймоут, Ровер, Сааб, Сатурн, Шкода, Сеат, Смарт, Ссанг Йонг, Субару, Сузуки, Тойота, Триумф, Фольскваген и Вольсов.
3. Зарубежные с дизельными моторами — БМВ, Альфа Ромео, Ауди, Шевроле, Фиат, Ситроен, Форд, Джип, Исузу, ГрейтВол, Хонда, Киа, Мазда, Лэнд Ровер, Мерседес Бенц, Ниссан, Сузуки, Ссанг Йонг, Опель, Пежо, Рено, Сеат, Фольксваген, Вольво и Виннабеджо.

Упомянутый список ориентировочный, а отсутствие в нем вашей марки авто не означает, что она не поддерживается ELM327.
