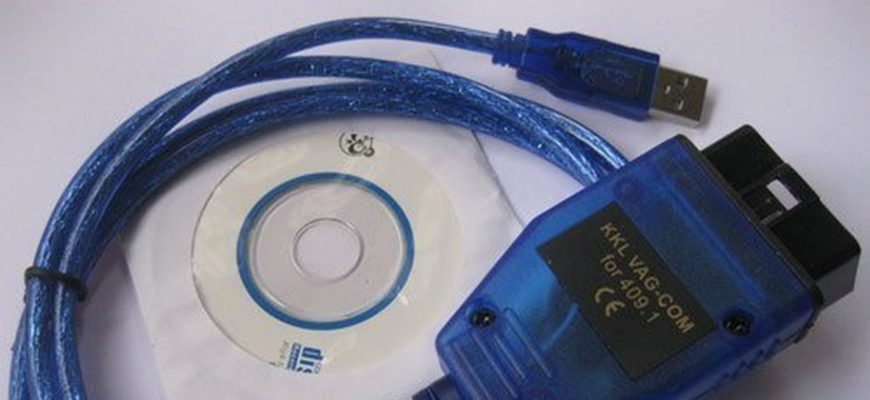

Скачать драйвера для VAG COM KKL 409.1 USB адаптера. (Браузер может “ругаться” на скачивание – игнорируем и скачиваем.)

Установка драйвера для VAG COM KKL 409.1.

1. Запустите файл CDM208024_Setup .exe (смотрите папку windows usb driver или архив USB driver на прилагаемом компакт диске )– это автоматическая установка драйвера виртуального COM порта.

2. После завершения программы подключите переходник к USB порту – Windows должен сам найти и опознать устройство Serial to USB converter.

3. Необходимо настроить виртуальный COM порт.

4. Пуск –> Настройка ->Панель управления -> Система. Должно появится следующее окно.

Для Windows 10 нажимаем комбинацию кнопок Установка драйвера для k-line адаптера и “X” и появиться меню, где нужно выбрать “Диспетчер устройств”::
Установка драйвера для k-line адаптера и “X” и появиться меню, где нужно выбрать “Диспетчер устройств”::
Установка драйвера для k-line адаптера

5. Перейдите на вкладку «Оборудование» и нажмите на кнопку «Диспетчер устройств»:
Установка драйвера для k-line адаптера

6. Появится примерно такое окно, найдите и раскройте ветку «Порты (COM и LPT)»:
Установка драйвера для k-line адаптера

7. Найдите там COM порт с именем USB-SERIAL ( имя может быть немного другим ). В скобках будет написано его номер, в данном примере у нас COM15.
Установка драйвера для k-line адаптера

8. Если у вас номер от 1 до 4, значит все ОК. Дальше можно ничего не делать, просто закройте все окна. Но если нет соединения с ЭБУ, то читайте дальше, как изменить другие важные параметры порта.

9. Если номер больше 4, то надо его изменить. Щелкните правой кнопкой мышки по выбранному из списка порту и выберите «Свойства»:
Установка драйвера для k-line адаптера

10. Появится окно свойств COM порта, выберите вкладку «Параметры порта»:
Установка драйвера для k-line адаптера

11. На вкладке «Параметры порта» нажмите кнопку «Дополнительно…»:

Установка драйвера для k-line адаптера

12. В появившемся диалоге можно установить номер COM порта. Измените его на номер от 1 до 4:

Установка драйвера для k-line адаптера

13. Например, на номер COM3. Также, если адаптер не будет соединяться с ЭБУ или соединение будет нестабильным, то рекомендуется изменить параметр «Время ожидания (мсек)» до 5 мс или вплоть до 1 – 2 мс, а также уменьшит значения «Буфер приема» и «Буфер передачи». Критичные параметры настроек подчеркнуты красными линями:

Установка драйвера для k-line адаптера

14. Закройте все окна, отвечая утвердительно ( «ОК», «Применить», «Сохранить», и т.д ) Далее, во всех диагностических программах надо будет указывать, что адаптер подключен к COM порту с номером 3, т.е COM3. Адаптер готов к работ
