Собственно, почему назрел такой вопрос? Все просто, если вы не разбирались в теме, то можете заказать ELM327 из КИТАЯ (с того же самого АЛИЭКСПРЕСС), а он просто не «заведется» у вас на авто, и не будет ничего читать. То есть буквально выкинутые деньги на ветер!

Чтобы не попасть на развод, нужно брать у проверенного проверенного продавца на АЛИЭКСПРЕССЕ, оставляю на такого ссылку — ПЕРЕЙТИ, хотя бы просто зайдите и посмотрите.

Что такое ELM327?

Такое название пошло от оригинального микроконтроллера, который был разработан именитой фирмой «Elmelectronics», устанавливался в фирменные диагностические решения.

Простыми словами это название «микросхемы» (да – да она называется ELM327), устанавливалась в диагностические сканеры или адаптеры (кому как хочется их называть) которые вы устанавливаете в разъем OBD2 чтобы считать информацию или ошибки из вашего ЭБУ автомобиля. Стоимость таких сканеров ОЧЕНЬ немалая, один только микроконтроллер ELM стоит около 20 – 30$, а само устройство может доходить до 15000 рублей (если взять версию с дисплеем).

Что продают Китайцы?

То, что продается в Китае (на всяких интернет площадках) не имеет никакого отношения к оригинальному микроконтроллеру. Китайцы используют «СВОИ ЧИПЫ», обычно это:

– PIC18F25K80, он характерен для версии 1.5

– MCP2515 или BK3231Q (и другие) характерны для версий 2.1

Стоят они копейки, по сути можно штамповать свои устройства (диагностические адаптеры) для автомобилей. Другой вопрос как все это будет работать?

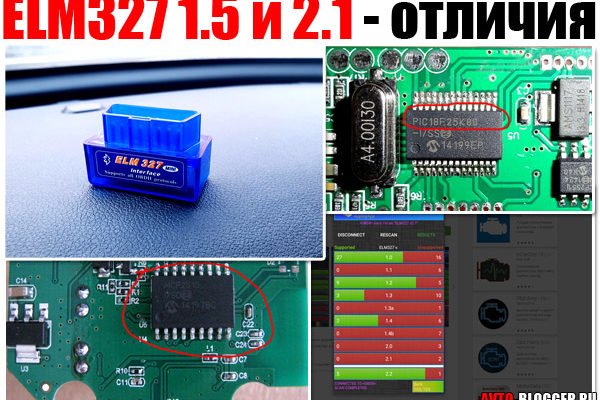

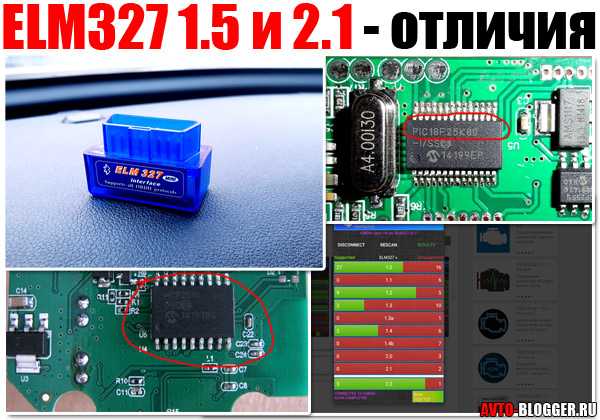

Версия ELM327 1. 5 и 2. 1 – основные отличия

Не знаю, каким образом в руки Китайцев попали оригинальные устройства (построенные на оригинальных чипах), кто пишет — что они просто его украли, кто говорит — что собирались оригинальные «железки» в Китае (там еще быстрее скопировать, причем вместе с прошивкой).

Но факт остается фактом — они вытащили полностью прошивку из оригинального ELM327 версии 1.5 (вместе со всем функционалом), и постарались эту прошивку впихнуть в свои «копеечные» устройства основанные на PIC18F25K80.

Где-то даже читал, что PIC18F25K80, это почти полный аналог оригинального ELM327.

В общем, с трудом пополам им удалось «прикрутить» оригинальные прошивки на свои «железки» и они даже более-менее работают и поддерживают большое количество автомобилей. Удивительно, но факт.

ПОЭТОМУ ВЕРСИЯ 1.5 является сейчас самой универсальной и поддерживает много различных ЭБУ после 2000 года! Почему именно до 2000-го? ДА просто потому что, оригинальный микроконтроллер не «затачивался» на машины старше (буквально поддерживаются единицы). А так как Китайцы скопировали полностью функционал, вот и получайте

ВЕРСИЯ 2.1, стоит отметить, что и на сайте производителя «Elmelectronics» есть также версии 2.1 и даже 2.2 чипов. НО отличия у них ОГРОМНЫ, точнее не так, это вообще разные микроконтроллеры.

Китайские подпольные инженеры изобрели свою прошивку 2.1, они уже не смогли скопировать оригинал у «Elmelectronics», по одной теории, что компания закрыла доступ до своих прошивок!

В итоге мастера из поднебесной взяли версию 1.5 и выкинули из нее все (по их мнению, не нужное) получилась КИТАЙСКАЯ ВЕРСИЯ 2.1 (ЕЩЕ РАЗ ПОДЧЕРКНУ, КОТОРАЯ НИКАКОГО ОТНОШЕНИЯ НЕ ИМЕЕТ к «Elmelectronics»). Далее адаптировали под еще более бюджетные чипы типа — MCP2515 или BK3231Q и начали производство.

Только вот вышла незадача — такие адаптеры не поддерживают БОЛЬШЕЕ (по сравнению с версией 1,5) количество автомобилей (точнее их ЭБУ), не знаю что там Китайцы «накосячили», но зачастую даже соединения нет. Как пишут в сети, 2.1 поддерживает примерно 20% ЭБУ машин, версия 1.5 около 90%.

ТАКИМ ОБРАЗОМ – если вы возьмете версию 1.5, есть 90% вероятность, что она будет работать с вашей машиной. Если возьмете версию 2.1, то есть всего 20% вероятности.

Так вроде бы — в чем проблема, отличия понятны, берем первый вариант. А вот не все так просто.

Покупаем правильный ELM327

Как вы поняли, наштамповали в Китае версий 2.1 предостаточно – их мягко сказать покупать не нужно (ибо просто г#вно). Но куда-то их сплавлять то нужно. Поэтому предприимчивые продавцы продают их как 1.5! А если у тебя с машиной не соединяется – ЭТО ТВОИ ПРОБЛЕМЫ, может подключаешь неправильно.

Проверить чисто визуально — не получится, зачастую адаптеры идут непрозрачные, в белом или черном корпусе. А если и прозрачные-синие, то разглядеть плату можно только при разборе.

Но что делать, если автомобиль у вас не подвязывается и очень хочется вернуть деньги с продавца?

Например, продвинутая версия TORQUE, может определять версию адаптера, но минус в том, что эта программа платная (хотя умельцы могут найти бесплатно). А вот TORQUE LITE может версию и не видеть (хотя точно не проверял).

НО есть программа ELM327 Identifier. Она бесплатная и заточена именно для определения версии и поддержки протоколов.

Думаю не нужно объяснять, как ее устанавливать (просто ищем в GOOGLE PLAY). Далее прогреваем автомобиль (на некоторых форумах пишут, что на холодную может не заработать) подключаем сканер в OBD2 разъем и соединяемся. Программа сверху напишет вам вашу версию, и поддержку протоколов. Должно быть именно так как на фото (версия 1.5)

Если у вас отличается изображение, и пишет версия 2.1, значит, пишем продавцу, вставляем скриншоты (а лучше снимите видео) – открываем спор – забираем деньги.

Именно поэтому ваш авто и не поддерживался.

Ну и последнее что мне хочется отметить, адаптер версии 1.5 стоит почти в два раза дороже, чем версии 2.1. Просто микроконтроллер отличается — PIC18F25K80 стоит дороже, чем тот же MCP2515 или BK3231Q, отсюда и цена. НУ и конечно повлиял рост доллара.

Например, раньше с 1.5 можно было купить за 300 – 400 рублей, сейчас уже 500 – 700. Если вам предлагают сейчас за 200 – 300 рублей, для начала задайте продавцу вопрос – какая версия? И скажите – «что после получения будете проверять программами», если отвечает что все хорошо, значит — вам повезло, если «плавает» — скорее всего это 2.1, лучше отказаться от покупки.

НУ и как обещал видео версия про отличия

НА этом заканчиваю, думаю было полезно, искренне ваш АВТОБЛОГГЕР.

Автосканер ELM327 предназначен для диагностики электронных систем автомобиля. Это удобное, компактное устройство отличается простотой использования и точными результатами диагностики. Сканер ELM327 позволяет выявить и устранить неполадки автомобиля уже на ранней стадии. Впоследствии это позволит предотвратить более значительные неисправности и сэкономить на ремонте.

Для работы автосканера ELM327 предназначено множество программ, которые отличаются друг от друга интерфейсом, функционалом и некоторыми другими особенностями. Такие программы позволяют настраивать параметры работы автомобиля в соответствии с предпочтениями владельца, а также проводить своевременную диагностику неисправностей авто, экономя при этом время и деньги на услуги механиков.

Программа Car Gauge, разработанная компанией OBD Scantech, позволяет просматривать отдельные показания работы трансмиссии и двигателя, выставлять угол опережения зажигания, регулировать обороты, считывать ошибки ABS и системы стабилизации, анализировать температуру жидкости в автомате. Прога заточена под протокол «Ниссан».

Мобильное приложение Carista разработано для «Фольксвагенов». С его помощью можно провести расширенную диагностику подушки безопасности, иммобилайзера, ABS, системы контроля тяги и навигации, персонифицировать поведение автомобиля, к примеру, автоматически включать фары при запуске двигателя, автоматически закрывать двери при движении, использовать другой тип звука, парковочных датчиков. Персонифицировать поведение автомобиля так же просто, как использовать настройки смартфона.

Программа CVTz50 позволяет считывать и сбрасывать ошибки вариатора и двигателя, обнулять счетчики износа масла вариатора, настраивать уровень торможения двигателем, корректировать обороты холостого хода и угол опережения зажигания, проводить мониторинг параметров работы вариатора, включая старение масла, ошибки, давление, температуру, передаточные отношения. Программа отображает помесячную статистику температурного режима вариатора, оценивает уровень давления при определенных обстоятельствах, фиксирует случаи неудавшихся попыток переключения передач, а также подсчитывает пробег автомобиля, расход топлива и динамику старения жидкости вариатора. Программа предназначена для автомобилей «Ниссан».

Эта мультиплатформенная программа весьма популярна в России, несмотря на англоязычный интерфейс. Программа отображает основные показания параметров датчиков автомобиля, производит диагностику и стирает ошибки из электронного блока управления. С ее помощью смартфон или планшет может легко превратиться в бортовой компьютер, на котором будет отображаться пройденный автомобилем километраж и расход топлива.

Утилита аккумулирует информацию о работе автомобиля в режиме реального времени. На основе данных, полученных с MAF или инжектора, она указывает общий и кратковременный расход топлива, а также расход топлива в литрах за поездку, расход топлива в час, пробег за поездку и некоторые другие полезные сведения.

Программа ELMConfig создана для автомобилей «Форд». Она поддерживает работу с электронными модулями платформы С1, в том числе с С307 Focus, C214 C-Max и C394 Kuga. С помощью программы можно работать с любыми модулями, присоединенными к CAN-шине, в том числе с подушками безопасности, климат-контролем, дверьми, коробкой, парктроником, дополнительным отопителем, фарами, а также GEM, ABS, PCM.

Приложение предназначено для полноценной диагностики автомобилей Lexus и Toyota с планшета или мобильного телефона. Это мощное приложение совместимо с автомобилями, представленными на американском, европейском и японском рынках. Выпускается в двух версиях: платной и бесплатной. Работает с такими блоками автомобиля, как трансмиссия, двигатель, иммобилайзер, подвеска, электроусилитель руля, круиз-контроль, датчик дождя, SRS Airbag, VGRS, ABS, TRC, VSC. Считывает коды неисправности, стоп-кадры, позволяет удалять коды неисправности, просматривать параметры работы двигателя в режиме реального времени. Включает базу данных кодов неисправности.

EconTool ELM327 for Nissan

Эта программа предназначена для автомобилей марки «Форд», которые работают по старому протоколу Nissan Consult и не поддерживают стандарт OBD II. Она работает только с ЭБУ бензиновых автомобилей, с дизельными авто она не совместима. Распространяется бесплатно. На открытом доступе в интернете можно найти бесплатную тестовую версию программы. Функция чтения и сброса ошибок представлена только в версии PRO.

Название программы происходит от английского словосочетания «простой путь». Это название олицетворяет простоту и удобство работы с приложением. Программа предназначена для учета заправок, статистики расхода бензина, денежных затрат и других изменений, происходящих с автомобилем, в режиме реального времени. Связывается с бортовым компьютером и отображает коды ошибок, температуру двигателя, расход топлива, оборот и некоторые другие показатели.

Приложение может похвастаться русскоязычным интерфейсом и способностью видеть все блоки машины, вплоть до ABS и подушек безопасности. Расширенный функционал программы является настоящим подарком для автовладельцев Mazda, Ford, Mercury. При подключении она читает все коды неисправностей. Оснащена осциллографом, который отображает в графическом виде данные, поступившие с сенсоров. Одновременно на экран выводится не более 8 параметров.

Программный комплекс HobDrive взаимодействует с авто с помощью OBD-II и GPS адаптеров и реализует гибкий, функциональный бортовой компьютер на базе мобильных устройств. По удобству и возможностям комплекс превосходит классические бортовые компьютеры. Полностью интегрируется в существующую мультимедийную систему, обладает уникальными функциями по анализу и сбору статистических данных.

Полностью оценить возможности данной программы можно только в платной версии, которая позволяет проводить диагностику одного автомобиля. Из преимуществ – поддержка русских авто и постоянное обновление списка их ЭБУ.

Программа MotorData предназначена для диагностики и ремонта автомобиля в реальном времени. Позволяет считывать и очищать коды, читать стоп-кадры и текущие данные, проводить диагностику ECM, CVT, VSC, AC, Multiplex, AT, ABS, EPS, SRS, CAN. Используется для заправки и ремонта бортовых кондиционеров, установки сигнализаций, дополнительного оборудования, ГБО и информационного обеспечения постов замены масел.

OBD Авто Доктор

Это относительно новая программа для ELM327. Она радует дружественным русскоязычным интерфейсом и полным перечнем функций, которые могут пригодиться автовладельцу для диагностики своего авто. С помощью программы можно считывать и расшифровывать ошибки, удалять их из ЭБУ, получать текущую информацию об оборотах двигателя, долгосрочном расходе топлива, положении дроссельной заслонки, температуре охлаждающей жидкости, состоянии топливной системы, нагрузке на двигатель, температуре всасываемого воздуха, скорости движения автомобиля, массовом расходе воздуха и некоторых других показателях.

Утилита OpenDiag предназначена для ПК-диагностики систем инжекторных автомобилей отечественного производства. Она совместима с машинами «Лада», «ВАЗ» и «УАЗ». Позволяет проводить техническое обслуживание и ремонт машин в автомобильных сервисах, станциях технического обслуживания или собственником автомобиля при наличии адаптеров и ПК. Разработчики заявили поддержку основных блоков «Лады». Это позволяет проводить диагностику автомобиля через экран мобильного телефона.

Программа ScanMaster ELM предназначена для диагностики автомобилей ELM и их неисправностей. Она позволяет проводить мониторинг параметров мотора в реальном времени, строить графики зависимости, просматривать стоп-кадры системы, стирать ошибки. Отличается богатым функционалом и множеством дополнительных оценок и возможностей, основанных на информации диагностического интерфейса. Подходит как для авторемонтных мастерских, так и для собственников автомобилей.

Приложение ScanMaster Life предназначено для диагностики машин, соответствующих стандартам OBD-2/EOBD. С его помощью планшет (смартфон) и адаптер EM327 превращаются в эффективный диагностический инструмент для автомобиля. Несмотря на приставку Life, многие важные функции доступны без каких-либо ограничений. По сравнению с версией Pro ограничено только количество параметров и кодов ошибок.

Программа Scan XL Professional представляет собой аналог утилиты ScanMaster с расширенной поддержкой GM, Ford и Mazda. Это одна из самых доступных и популярных программ для диагностики автомобилей. Не является дилерским программным обеспечением, но открывает доступ к значительному количеству настраиваемых параметров, предложенных автопроизводителями, а также создавать собственные настраиваемые параметры.

Это самая популярная программа для автосканера ELM327. Она отлично работает с блютуз-моделями автосканеров и служит хорошей альтернативой бортовому компьютеру. Утилита покрывает базовые потребности автовладельцев в диагностике автомобилей и даже предлагает чуть больше. Программа радует простым и интуитивно понятным русскоязычным интерфейсом. Разработчик не останавливается на достигнутом и периодически выпускает плагины и дополнения для работы с автомобилями различных марок.

Диагностическая колодка ODB2 позволяет считывать информацию о текущем состоянии автомобиля с помощью сбора данных с установленных на машину датчиков. Подключив адаптер (сканер) к бортовому компьютеру (напрямую или через переходник), вам потребуется соединиться с ним. Соединение осуществляется через Wi-Fi, bluetooth или USB-кабель со смартфоном или планшетом.

Но такое соединение будет бессмысленным, если на гаджете отсутствует соответствующий софт. Специальная программа передаёт информацию от бортового компьютера через адаптер на телефон, что позволяет корректировать, сбрасывать настройки, удалять ошибки и выполнять ряд других операций, предусмотренных возможностями машины и диагностического оборудования.

Во многом работа по самостоятельной диагностике машины зависит от того, какой применяется софт. Не каждая прога способна обеспечить широкими возможностями и функционалом. Но и не все машины располагают большим количеством датчиков, чтобы выдавать на экран устройства множество данных.

Если у вас есть гаджет под управлением Android, тогда для OBD 2 можно использовать широкий список программ. Некоторые устанавливают сразу две программы или больше, пытаясь найти оптимальную конкретно для своего автомобиля.

Но среди всего софта под OBD2 какой же лучше использовать? Это индивидуальный момент, поскольку зависит от нескольких факторов, включая марку, модель и год выпуска автомобиля.

Существуют лучшие, признанные аудиторией программы. Потому рекомендуется рассматривать эти приложения как софт для работы через ОБД 2.

Считается самой лучшей программой для операционной системы Android. Принимает и отображает диагностические данные с помощью блютуз-соединения.

Пользователям предлагаются бесплатная и платная версия. Платный софт позволит изучить базовые ошибки бортового компьютера и удалить их при необходимости. А вот версия Pro, за которую придётся заплатить, позволить получить полезную диагностическую информацию через OBD2, включая характеристики работы мотора, расшифровку кодов ошибок, удаление ошибок из ЭБУ и пр.

Оптимальный вариант, совместимый с большинством диагностических сканеров. Для начинающего пользователя сразу покупать платную версию нет смысла. Начните с бесплатной.

Вторая по популярности программа, адаптированная под работу с разными платформами, включая Android. Позволяет самостоятельно диагностировать автомобили, используя адаптеры для подключения к OBD2.

Отличается достаточно широкими функциональными возможностями, поскольку прога может отобразить на экране обороты мотора, скорость движения, расход горючего, положение заслонки, педали газа, педали тормоза, рассчитать расстояние, которое машина способна преодолеть на оставшемся количестве топлива и пр.

Софт считывает ошибки, обеспечивает автовладельца возможностями самодиагностики. Отличная и подробная программа, которая заслуживает вашего внимания.

Одно из лучших, если не лучшее Андроид приложение для владельцев автомобилей от немецкого автоконцерна BMW. Эта программа работает практически со всеми видами электронных блоков управления, которые устанавливаются на эти машины.

Имея в распоряжении адаптер и программу, можно полноценно диагностировать автомобиль и кодировать всё своими руками. Перед покупкой платной версии обязательно установите бесплатную. С некоторыми авто софт может оказаться несовместимым. Вы просто зря потратите деньги на покупку приложения для Android.

Софт считывает в динамике динамические данные бортового компьютера автомобиля

Достойный софт, позволяющий в динамике считывать и сохранять данные бортового компьютера автомобиля, который поддерживает OBD2. Плюс может работать с авто, на которых стоит одновременно несколько бортовых компьютеров.

Считывает параметры силового агрегата в реальном времени, показывает графики изменения данных, считывает и сбрасывает ошибки двигателя, показывает расход топлива, сохраняет информацию об обнаруженных ошибках и пр.

Программа для Android имеет целое автомобильное сообщество в сети и собственный сайт, где можно завести персональную страницу, следить за статистикой других автовладельцев, отображать статистику своих поездок, поломок и пр.

Софт даёт возможность самостоятельно сбросить ошибку двигателя (Check), контролировать расход горючего, сравнивать реальные параметры с заявленными автопроизводителем, учитывать расходы на АЗС и пр. Вы даже можете посчитать, сколько примерно стоит проехать на вашей машине 1 километр.

Приложение обладает крайне широкими функциональными возможностями, потому подходит тем автовладельцам, которые хотят активно следить за состоянием собственного автомобиля и обходиться без услуг диагностических центров.

Программа для получения данных в режиме реального времени

Неплохая программа для получения данных о работе авто в режиме реального времени. Указывает расход топлива в разных режимах (общий, текущий, за определённый промежуток времени), считывает данные с датчиков, показывает расход за час поездки и пр.

С помощью отображаемой информации водитель только косвенно оценивает состояние машины. Это даёт возможность вовремя заметить перерасход или нестабильную работу, и отправить автомобиль для ТО.

Достаточно информативное приложение, поддерживающее стандарты OBD2 и позволяющее работать с гаджетами под управлением операционной системы Android.

Установив софт, вы сделаете из своего планшета или смартфона полноценный диагностический центр. Версия Lite предлагает широкий набор функций, в отличие от множества других бесплатных программ. Но параметры и ошибки отображаются в меньшем количестве, если сравнивать с платной версией.

Советуем начать с версии Lite. Если софт удовлетворит вас по всем параметрам, тогда сможете смело брать платную версию и расширять функциональные возможности собственного диагностического оборудования.

Выбирая софт для операционной системы Android, не забывайте учитывать его совместимость с вашим адаптером и транспортным средством. Не все лучшие программы подойдут вам. Некоторые из них, созданные под определённые марки автомобилей, всё равно могут неполноценно работать с некоторыми моделями. Потому обязательно начинайте с бесплатных версий.

Если прога окажется совместимой с автомобилем и вам потребуется расширить диагностический функционал, тогда сможете взять платный софт и самостоятельно следить за ошибками и параметрами работы машины.

Лучшие цены и условия на покупку новых авто

Зажглась лампа Check Engine? Определить неисправность поможет недорогой гаджет. Рассказываем, какие они бывают и что умеют.

За последнее десятилетие появилось много недорогого оснащения, помогающего определить неисправности разных систем автомобиля: от коробки и двигателя до газо­баллонного оборудования.

Такие приборы доступны рядовому автолюбителю, желающему повозиться со своей машиной. Но даже тем, кто не собирается самостоятельно заниматься электронной диагностикой, полезно иметь хотя бы представление о ней – чтобы понимать, куда обращаться при возникновении неисправности и как избежать развода на деньги.

Сканеры, работающие со смартфоном или компьютером

Самое распространенное и недорогое средство диагностики – адаптер ELM 327. Он стоит в среднем около 1000 рублей и подходит ко всем машинам, в которых есть разъем OBD II. Адаптер умеет считывать и обрабатывать сигналы блоков управления автомобиля, передаваемые по диагностическим линиям, и транслировать их по протоколам Bluetooth, Wi-fi или по USB-кабелю в смартфон, планшет или ноутбук.

Чтобы смартфон или ноутбук понимал сигналы адаптера, на него нужно установить программное обеспечение. Часто на диске к ELM прилагается несколько стандартных программ. А за специфическими – пожалуйте в интернет. Наряду с бесплатным есть и платный (200–300 рублей) софт, отличающийся расширенным функционалом и лучшим качеством работы.

Программы заточены под конкретную марку автомобиля или выполняют определенный круг задач. Причем они помогают не только провести диагностику, но и перенастроить отдельные системы и оборудование автомобиля. Например, изменить базовые параметры или активировать скрытые производителем функции, которые уже заложены в «железе». Сдвинуть температуру включения вентилятора системы охлаждения, подкорректировать алгоритм работы вариатора, даже провести небольшой чип-тюнинг двигателя – все это позволяет сделать ELM. Выручит адаптер и при подборе подержанного автомобиля – им можно проверить, нет ли ошибок в «мозгах», совпадает ли VIN-номер с документами.

Почти все программы имеют русскоязычный интерфейс. Правда, расшифровка кодов ошибок часто выдается на английском. Не очень удобно, но хуже другое: код ошибки определяется правильно, а вот расшифровка иногда не соответствует коду. Поэтому лучше перепроверять информацию, благо в интернете можно найти список неисправностей практически для любой марки.

Сканеры ELM 327 предлагают в двух версиях – 1.5 и 2.1. Первые поддерживают гораздо больше протоколов, а потому и вероятность успешного соединения с конкретным автомобилем выше.

ELM 327 – не единственный в своем роде прибор. Существуют и другие адаптеры для диагностики через ОВD-разъем. Например, популярная у владельцев автомобилей концерна Volkswagen программа «Вася-диагност» с ELM не работает. Для нее понадобится приобрести собственный адаптер – КKL 409.1.

Маршрутный компьютер Multitronics С‑590 предназначен для машин с круглыми дефлекторами системы отопления, в один из которых он монтируется. Однако прибор прекрасно разместился в кожухе тоннеля пола Kia Rio и показывает множество полезных параметров, включая температуру рабочей жидкости в автоматической коробке передач.

Автосканеры

С помощью программы диагностики автомобилей Nissan можно вносить изменения в настройки вариатора: сбросить показания датчика старения жидкости или подкорректировать степень торможения двигателем. Допускается «вмешаться» и в работу двигателя – например, в диагностических целях ­отключить один цилиндр.

Специализированные сканеры у официальных дилеров могут стоить до полумиллиона рублей и чаще всего предназначены для диагностики автомобилей только одной марки. Оставим это профессиональное оборудование за рамками нашего обзора: рассмотрим недорогие (до 6000 рублей) устройства, которые работают со всеми автомобилями, оснащенными разъемом OBD II. Часто их называют «лаунчеры», по названию фирмы Launch, которая выпускает широкий диапазон диагностического оборудования.

Принципиально ничего дополнительного по сравнению с адаптерами типа ELM сканеры-лаунчеры не предлагают. Просто они более удобны в использовании. При подключении не требуют спаривания по Bluetooth или Wi-Fi – сразу загорается дисплей, на который выводится VIN-номер машины. Кнопками выбираете в меню нужные параметры и запускаете диагностику. Сканер прочитает и покажет все коды ошибок, причем интерпретация кода точнее, чем у программ, работающих с ELM. Меню части сканеров русифицировано, но ошибки будут описаны на английском языке. Программное обеспечение можно периодически обновлять, скачивая с сайта производителя свежие прошивки.

Многие мастера приобретают лаунчеры еще и для того, чтобы произвести впечатление на клиента. Выглядит сканер, конечно, солиднее, чем смартфон, подключенный через адаптер к автомобилю. Однако прибор – это лишь инструмент. И к нему обязательно должны прилагаться умелые руки.

Маршрутные компьютеры

Диагностировать неисправности в системе управления двигателем, а также следить за множеством параметров автомобиля могут и маршрут­ные компьютеры. Средняя цена качественных приборов – 5000 рублей. Их устанавливают в салоне автомобиля на видном месте и подключают ­к разъему OBD II. Конечно, основная их функция – работать трип-компьютерами. В ди­агностике они явно уступают сканерам. Но посильную помощь окажут: и коды неисправностей считают, и ошибки из памяти блоков сотрут.

Прошивки маршрутников тоже постоянно обновляются и позволяют диагностировать не только двигатель, но и автоматические коробки передач и вариаторы. У некоторых машин маршрутники «видят» блоки АБС и систем пассивной безопасности.

Одно из преимуществ маршрутника перед сканером: он всегда подключен к автомобилю и сообщает об ошибках в системе управления двигателем в режиме реального времени. Некоторые приборы выдают голосовые предупреждения при выходе рабочих параметров двигателя за допустимые пределы.

Активные датчики зажигания

Сканеры – это мастера широкого профиля. А есть и узконаправленные специалисты – недорогие приборы, позволяющие проводить точечную диагностику. Например, сканер засек пропуски воспламенения топливовоздушной смеси в цилиндре. А как определить причину этих пропусков?

Активный USB-датчик позволяет проверить, в том числе, корректность работы форсунок дизеля – причем он «видит» трехступенчатый впрыск, характерный для современных моторов.

Это можно сделать с помощью активного USB-датчика зажигания. Работает устройство в паре с андроид-смартфоном или планшетом, на который необходимо установить соответствующую программу. Диагностика происходит бесконтактным способом: чувствительную часть датчика прикладывают к проверяемой детали. А на экране отобразится график изменения напряжения в электрической цепи. Таким образом можно найти неисправность в катушках зажигания, форсунках, датчиках положения коленчатого и распределительного валов.

Эти приборы обычно покупают сервисмены – они нужны для углубленной диагностики, и обычным автолюбителям приобретать их нецелесообразно. Тем более что и цена у них не такая уж низкая. Например, активный USB-датчик зажигания стоит около 10 000 рублей.

содержание      ..



     ..

Лада ВАЗ-2110 (2111, 2112). ELM327 bluetooth v.1.5 автосканер ELM327 obd2 для
диагностики автомобиля

Характеристики автосканера

Если у Вас имеется диагностический
адаптер ELM327 Bluetooth то
для его работы с программой Torque

1.   Подключить диагностический адаптер ELM 327 Bluetooth к
диагностическому разъему OBD II Вашего авто после чего необходимо
включить зажигание.

2.   Затем включите модуль Bluetooth на Вашем устройстве (смартфон или
планшетный ПК на платформе Android).

3.    В настройках Вашего мобильного устройства Вам необходимо зайти в
раздел беспроводных сетей Bluetooth и нажать поиск нового оборудования
для сопряжения. В окне поиска появится новое устройство (как правило
идентификатор “CHX”, “OBDII”, “CBT”, “Vgate” и т.п.) После этого Вы
можете нажать на пункт сопряжения с устройством (потребуется ввести
пароль из инструкции к адаптеру, как правило это 1234,0000,1111,9999,6789).

4.  После этого откройте программу Torque.

5.  Перейдите в меню программы пункт «настройки».

6.  Откройте раздел “OBD2 настройки адаптера / Выберите устройство
Bluetooth” и выберите Ваш адаптер ELM 327 Bluetooth (имеет
идентификатор “CHX”, “OBDII”, “CBT”, “Vgate” и т.п.) из списка.

7.  После этого нажмите на иконку с надписью “Adapter Status” и
проверьте подключение (должны появится зеленые галочки у первых 3-х
пунктов в списке).

8.   Так же выбрать протокол вручную можно в пункте “Профили автомобиля”
(находится в том же меню, где и “настройки”).

9.    После этого Вы можете начинать диагностировать Ваш автомобиль!

Автосканер ELM327, в частности, может помочь в
решении следующих задач:
Считывание значений датчиков двигателя и других электронных систем
автомобиля;
Определение неисправных датчиков и диагностика приборов на предмет их
корректной работы;
Считывание и просмотр кодов неисправностей;
Сброс ошибок в памяти компьютера (выключение лампочки CHEK ENGINE).
Подробнее о возможностях автосканера мы расскажем чуть ниже в обзоре
диагностических программ.
Автосканер ELM327 вставляется в специальный диагностический разъем,
который чаще всего скрывается под крышкой блока предохранителей, в
бордачке, либо под панелью приборов водителя. Связь диагностического
адаптера с компьютером автомобиля происходит по протоколу OBD-II (On
Board Diagnostic), но в интернете его чаще всего можно встретить под
названием OBD2.
Стандарт OBD-II поддерживается практически всеми американскими машинами
выпущенными с 1996 г., и европейскими – начиная с 2001-го (дизельными –
с 2004 года). Но иногда бывает, что автосканер не работает и на машинах
до 2003 года выпуска – это связанно с тем, что не все автопроизводители
сразу же стали внедрять данный стандарт.
Для того чтобы работать с автосканером ELM327 вам понадобится
считывающее устройство с установленным диагностическим программным
обеспечением. Таким устройством может служить смартфон или планшетный ПК
на системе Android, ноутбук, либо стационарный компьютер. Программное
обеспечение, как правило, прилагается к автосканеру в комплекте.

В зависимости от типа исполнения, соединение автосканера ELM327 со
считывающим устройством возможно через:
Bluetooth;
Wi-Fi;
USB-кабель.

Диагностические адаптеры бывают как стандартных размеров (примерно 5х3
см), так и в исполнении mini (почти вдвое меньше стандартного).
Наибольшее распространение получили bluetooth-автосканеры на базе
микроконтроллера ELM327 версии 1.5, так как они отличаются от других
моделей диагностических сканеров своей простотой, надежностью и
невысокой стоимостью. Кроме того, они подходят к большинству марок
современных автомобилей.

Для работы проектов iXBT.com нужны файлы cookie и сервисы аналитики.
Продолжая посещать сайты проектов вы соглашаетесь с нашей
Политикой в отношении файлов cookie

Всем привет. Сегодня краткий обзор диагностического сканера для автомобилей концерна Peugeot Citroen под названием Lexia3 PP2000. Вообще говоря это названия программного обеспечения, но именно по этим названиям вы скорее всего его и узнаете (если у вас авто данного производителя). Название же самого тестера — PSA XS evolution. Естественно, это китайская копия оригинального сканера, который стоит бешеных денег и вообще поставляется как ноутбук+сканер+лицензионное ПО. Китайцы же сделали очень хорошую копию, которая практически ничем не уступает официальному сканеру, за исключением некоторых нюансов. Данные адаптеры бывают двух ревизий: Адаптеры ревизии «B» — работают с PP2000 + Lexia + Diagbox 5.х + нет возможности читать автомобили после 2010-12 (как минимум), адаптеры ревизии «C» — работают со всем, включая Diagbox 7.х + возможность читать авто 2012+ года. На Aliexpress сейчас продавцы любят «переманивать покупателей» фразами Full Chip, Gold и т.д. (типа у других урезанный чип, а у них супер оригинальный). Так вот, принципиальной разницы между адаптерами нету — Тайвань / Китай / FullChip / Gold / Turbo / TurboChipGold — все одно и тоже.

Минимальная цена сейчас здесь (с купоном получается дешевле на 4$ даже, чем на Ali): Lexia3 PP2000

Пришел комплект в обычном пакете, сэкономили на коробке. Вообще говоря фишка этого сканера, в том что он близок по функционалу к дилерскому. Это значит, что можно не просто прочитатьстереть ошибки, как делают большинство копеечных ELM адаптеров с Али за 4-5$, а можно активировать круиз контроль, «прописать» аккумулятор большей емкости, опять же прописать залитую присадку в авто с сажевиком, активировать скрытые функции, такие как дневные ходовые отдельно от ближнего света в Peugeot, плюс ко всему ошибки читаются по всему авто, включая усилитель аудио, 1-2-3 люк на крыше у Citroen C8 например и прочее и прочее. Есть журнал ошибок, по которому можно кстати +- узнать реальный пробег. Обычный «универсальный» сканер за копейки с Али не может даже десятой части всего этого (то есть не просто чтения ошибок, но и программирования узлов авто).

Комплектация: основной блок Lexia, длинный 9-контактный USB-кабель (он же VGA to USB), короткий 9-контактный USB-кабель, кабель подключения к OBD-II (16 конт.), переходник на два контакта с зажимами для подключения внешнего питания (12 v Power Cable), DVD c программным обеспечением (Установка только на 32-bit операционную систему Windows).

Интересно. На сканере не было никаких наклеек, они идут отдельно и клеим мы их сами при желании. Если все наклеить, то почти как оригинал

Вот так выглядит сам сканер, с виду все неплохо, если присмотреться к стыкам, немного корявенько. Но нам же «ехать, а не шашечки».

Разъемы сканера: USB (сюда подключается VGA кабель, на обратной стороне USB 2.0 в компьютер), рядом разъем Vbat — он нам не нужен, да и я думаю только китайцы знают его назначение. На форумах пишут, то ли для перепрограммирования сканера, то ли кабель питания.

С другой стороны массивная ODB2 вилка.

На обратной стороне 4 винтика для разборки, разборка кстати будет чуть ниже. Не стал сюда клеить всякие там Made In France.

Далее те самые VGA to USB кабели разной длины.

И последнее, что идет — это переходник на два контакта с зажимами для подключения внешнего питания. Также непонятно зачем он нужен.

Разбирается раскручиванием корпуса сзади, платы ничего не закреплены, просто прижимаются к корпусу крышкой.

Вид снизу верхней платы.

Самая нижняя плата. На микросхемах надписи Japan, Samsung. Китайцы на Алиэкспресс часто показывают эти фото, чтобы показать, что у них «Full Chip».

Также рекомендую обратить внимание на такие интересные моменты в работе оборудования PSA Diagbox 7.83.

1. Отдельно хотел описать этап, как нужно включать оборудование. Сначала нужно выбрать машину, потом программа напишет что нет доступа к VCI, вставляете lexia pp3 в заранее выбранный разъем, чтобы он определился в винде и в него подгрузились дрова, в последующем этот usb порт будет использоваться постоянно под это оборудование(ну либо вам придется каждый на каждый порт ставить дрова и молиться чтобы ничего не сломалось). После этого появляется картинка разъем и машина со стрелками, в этот момент можете смело вставлять разъем obd2 в машину. После этого машина определит VIN или попросит его внести руками, а еще может попросить внести OPR это первые 5 цифр в наклейке на водительской стойке(или день производства машины в 5 значном виде и исчислении начиная с 02 октября 1980 года — если с точной датой не напутал).

Обычно же сканер сам определяет VIN, но где-то с вероятностью 30% он может вас попросить его ввести.

Иногда нужно включить зажигание, иногда нет, все зависит от конкретной менюшки, в первоначальной менюшке можно и без зажигания. Для теста нужно обязательно включать зажигание, а еще иногда само устройство глючит и просит его отсоединить/присоединить, можно попробовать из usb, а можно и из usb и из obd2, также крайне редко может потребоваться перезапуск винды. Иногда программа зависнет, иногда сканер не захочет считывать, хотя до этого читал все норм, иногда машина перестает отдавать данные, ну и разумеется на все это накладывается что у нас с вами реплика устройства у которого тупо нет возможности официально обновить и залатать дыры допущенные при проектировке и кодировке. Главное понять этот принцип и принять его, тогда жизнь с этим сканером будет куда проще.

2. Лексия практически неинтересна, ДиагБокс поинтереснее. По сути это одно и тоже, просто лексия это доссовская(DOS) версия, а диагбокс под винду, функционал один в один, но диагбокс реально удобнее. 3. Пароль на внесение изменений в лексии (ситроен машины) — 03114

В двух словах, чтобы не сильно перегружать обзор сканера. У меня есть как раз 2 машины Citroen C8 и Peugeot 5008. Первый пошел Citroen. Скан модулей прошел за минут 5, причем авто не заводилось. Видно что некоторые модули не проходили проверку. Поэтому диагностируйте на заведенном авто. Найдено было 3 ошибки. Ошибка связи с датчиком дождясвета — у меня он был снят после замены лабаша.

Второй прогонялся Peugeot на заведенном двигателе. Сразу заметно, что число модулей увеличилось в раза 3. Ошибок не найдено. Машина свежая еще, 2015 год. Хотя журнал показывает, что уже чистили по мелочи. Кстати тут я узнал что пробег моего авто, которое пригнали с Италии был скручен на 30 000 км. Скрин не сделал, но журнал ошибок показывает, когда была ошибка, на каком пробеге ее убирали.

DiagBox на русском языке, все очень логично и понятно. Есть расшифровка разных разделов и функций. Кстати есть еще дополнительное ПО под названием Service Box, где можно по коду ошибки найти схемы работы модуля, рекомендации по ремонту и даже нормо-часы (по ним вам кстати и цену рассчитывают на СТО, конечно, предварительно накинув). Ищется Service Box в интернете очень легко. Единственное, что меня немного напрягает, так это невозможность отменить операцию. Или там есть секретная функция или я что-то не догоняю

В качестве вывода, скажу, что на СТО вы платите не за диагностику, а за выяснение причины, то есть экономить 100%, если вы не сильно разбираетесь в авто, вряд ли выйдет. Но можно неплохо сэкономить, если ошибка детская вылетает. Также я сэкономил на «прописке» присадки Eoylis, так как просто залить ее в бачок не прокатит — нужно еще сказать машине, что бачок полный. Еще ставил аккумулятор емкости 75Ah, стандарт 70Ah, следовательно, для правильного подсчета нужно прописать в мозгах (BSI) машины, что аккумулятор у нас большей емкости. На этом у меня все! К покупке однозначно рекомендую, сканер окупится очень быстро, цена с купоном SAVING сейчас даже намного ниже, чем минимальная на Алиэкспресс.

Autocom — профессиональное диагностическое оборудование

Оригинальные автосканеры Autocom не только функционально расширены, но и имеют ряд приятных бонусов:

Мы предлагаем вашему вниманию продукцию знаменитой шведской компании Autocom, которая на протяжении последних двух десятилетий занимает лидирующие позиции на рынке автомобильного диагностического оборудования. В настоящее компания производит автосканеры для диагностики неисправностей легковых и грузовых автомобилей, с помощью которых можно проводить проверку машин практически всех марок.

Пожалуй, одним из самых популярных продуктов шведского производителя является сканер серии Autocom cdp. Он используется для диагностики электронных и механических компонентов американских, азиатских и европейских автомобилей. Купив прибор Autocom cdp, вы навсегда избавитесь от проблем, возникающих при определении поломок современных авто.

С помощью сканера Autocom комплексно диагностируют все электронные блоки автомобиля, проверяют работоспособность исполнительных механизмов и реле, получают информацию с устройств и датчиков, проводят техническое обслуживание узлов автомобиля, а также выполняют многие другие полезные процедуры.

Во время Autocom диагностики вы сможете произвести:

Для корректной и надежной работы оригинального сканера необходимо наличие специализированного программного обеспечения. Программа Autocom регулярно получает официальные обновления и исправления, благодаря чему сканер может успешно диагностировать самые новые модели автомобилей и грузовиков. Базовый пакет программ для Autocom cdp включает обновления на протяжении одного года, но при желании можно приобрести дополнительную возможность получения обновлений программы на протяжении 2 или 3 лет.

В настоящее время автосканер autocom — это важнейший инструмент, без которого сложно представить работу современного сервисного центра или автомастерской. Достаточно купить autocom cdp pro — и все работы, связанные с ремонтом автомобилей, ускорятся на порядок. Благодаря автосканеру автоком диагностика неисправностей узлов и приборов современного авто становится точной и оперативной, значительно экономя время и средства.

Всю продукцию концерна Autocom купить можно у нас. Наша компания предлагает не только сканеры Autocom cdp usb, но и все сопутствующие товары — переходники, а также программы для autocom cdp.

Не знаете что выбрать?

Обратитесь к нашим специалистам! Мы поможем подобрать оборудование подходящее под ваши нужды.

Для клиентов из Москвы: 8 (495) 648-62-46
Вы не из Москвы? Не беда, звонок на этот номер из любого города РФ бесплатный: 8 (800) 775-09-46.

Отправить заявку ↓
