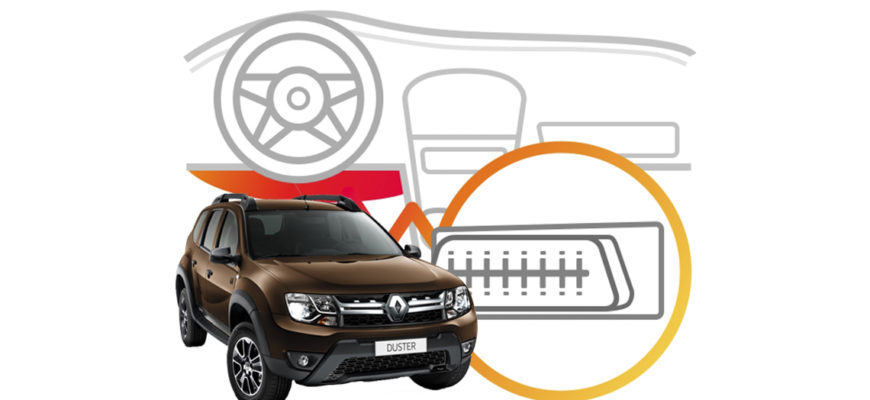

Рено дастер диагностический разъем где находится фото

Рено Дастер оснащён диагностическим разъёмом OBD2. Владельцы Дастера, при самостоятельной диагностике, часто сталкиваются с проблемой поиска диагностической колодки. Данная статья поможет решить этот вопрос. Материал актуален для всех модификаций и годов выпуска Renault Duster 1.6 и 2.0 (бензин и дизель).

Расположение тип разъема не зависит от года выпуска. На Рено Дастер предусмотрен 16 контактный разъём в виде трапеции. Ниже рассказано не только о расположении порта, но и о распиновке его контактов.

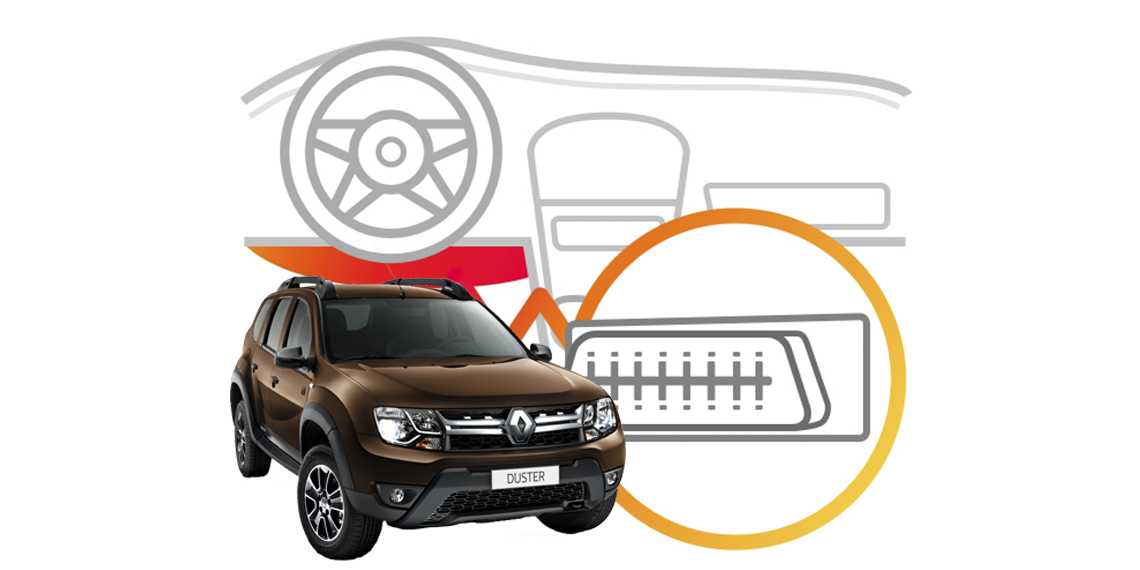

Расположение разъема для диагностики у Рено Дастер

Колодка для диагностики с 16 PIN у Renault Duster размещён в бардачке, со стороны пассажира, на его задней стенке. У колодки имеется заглушка, а сам разъём выполнен часто в желтом цвете.

Схематично расположение гнезда – позициия 9. Далее представлены наглядные фото.

Фото расположения колодки

Детальнее рассмотреть позицию можно на фотографиях и схемах. С расположением электронного блока управления можно ознакомиться по ссылке в статье “Диагностика Рено Дастер”. Далее представлена распиновка OBD2 разъема.

Описание

OBD2 коннектор в форме трапеции, состоит из 16 контактов.

Марки и года

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Доступ и расположение

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

Распиновка некоторых ЭБУ Renault Duster

Прошивка ECU (программирование ЭБУ «на столе») осуществляется со снятием блока. Перепрошивка возможна с использованием загрузчиков, работающих с процессором ЭБУ через BSL-режим.

В материале “Компьютерная диагностика Renault Duster своими руками” имеется более подробная информация о типах ЭБУ, а так же о способах прошивки.

Назначение контактов

EMS 3130 Siemens (не полная распиновка)

Разъёмы: «1» большой, «2» малый.

Valeo V4x (не полная распиновка)

Выбор оборудования для диагностики Дастера

Поиск колодки для диагностики необходим для подключения адаптера или сканера, а так же программатора. Небольшой список рекомендуемого оборудования для диагностики Дастера:

• Renault Consul 3;
• Scan Tool Pro 2020;
• ScanMatic 1,2;

Для более подробного изучения вопроса рекомендуется прочитать статьи по данной теме:

Рекомендованные статьи по Рено Дастер

Рекомендуемые программы для адаптеров и сканеров Renault Duster

Рекомендуемые адаптеры и сканеры для автомобилей Renault Duster

Scan Tool Pro – адаптер для Renault Duster c 2005 г.в

Расшифровка кодов ошибок Renault Duster

Обзоры OBD2 адаптеров для автодиагностики

Автодиагностика Renault Duster своими руками

Scan Tool Pro – бюджетный мультисканер для Renault Duster

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 – пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями Renault Duster с 2005 года выпуска.

По ссылке указанной справа можно ознакомиться со сканером для автодиагностики “Scan Tool Pro”. Это сайт официального дилера, который дает гарантию 12 месяцев.

Рекомендуемые видео по диагностике

Получилось ли Вам найти диагностический разъем?

Илья ВасильевАвтор сайта / Диагност

Автор всех статей на сайте. 7-ми летний опыт в автодиагностике и ремонте авто любой сложности и любых марок. Увлекаюсь программированием, чип-тюнингом.

Публикую статьи с обзорами диагностического оборудования, делюсь опытом, программами и инструкциями.

Современные автомобили оснащаются множеством датчиков, которые контролируют функционирование топливной системы, температуры выхлопных газов и состояние других рабочих характеристик. Ошибки, возникающие в ходе эксплуатации Рено Дастер, выводятся на бортовую панель. Однако определить характер неисправности, основываясь только на сигналах индикаторов, не всегда удается. Для этого необходимо подключиться к диагностическому разъему.

Диагностический разъем Рено Дастер

Французский концерн по-разному компонует собственные автомобили, в связи с чем при возникновении неполадок поиск диагностического разъема на Рено Дастер, где находится, как подключиться к аппаратной части кроссовера и разрешение других вопросов могут вызвать определенные трудности.

В данной модели производитель разместил эту деталь в бардачке. Штекер скрыт пластиковой накладкой, которая защищает проводку от пыли и грязи.

Некоторые владельцы, устанавливая системы безопасности, переносят диагностический разъем в другое место. А в ряде автомобилей штекер удаляют.

Предназначение и функции

Диагностический разъем (OBD-Ⅱ) помогает определить неисправность в работе различных систем и частей автомобиля. Для того чтобы тип ошибок и методы устранения, применяются специальные приборы, которые подключаются к штекеру. В основном проблемы у Рено Дастер возникают с двигателем, трансмиссией и бортовой электроникой.

По сути, OBD-Ⅱ обеспечивает доступ к информации о текущем состоянии кроссовера. Через данный разъем можно узнать о проблемах, связанных с:

В некоторых случаях бортовая электроника выдает сигнал о наличии поломки. Но в действительности Рено Дастер функционирует исправно, и диагностика не дает никаких результатов. В подобных обстоятельствах разъем используется для удаления (обнуления) ошибки.

Самостоятельная диагностика

В режиме самодиагностики на экране на приборной панели Рено Дастер появится числовая последовательность (индекс системы). С помощью кнопки сброса суточного пробега можно переключить режим предоставления информации. После второго нажатия запустится режим тестирования элементов дисплея и индикаторов приборной панели.

В случае если имеются повреждения в электросхеме, контролирующей остаток топлива в баке, то после переключения режима на экране появится «-». После следующего нажатия выводятся сведения о мгновенном расходе горючем.

Последний режим показывает текущий остаток охлаждающей жидкости, масла и топлива. Выводимая информация может быть представлена в виде следующих символов:

В случае если сигнал напряжения не проходит, на экране вместе с указанными символами появляется буквы «О» (произошел обрыв) или «С» (произошло короткое замыкание цепи).

Также на дисплей могут выводиться как циферные, так и буквенно-циферные коды ошибок. Чтобы определить, что последние означают, потребуется специальный справочник Рено Дастер либо аппаратура для тестирования. Проверку кроссовера осуществляют с помощью:

Это оборудование рекомендовано производителем для диагностики Рено Дастер. Использовать другую аппаратуру для проверки автомобиля не рекомендуется, так как подобные устройства нередко отображают неверные данные.

Самодиагностика Рено Дастер проводится в ходе следующих этапов, согласно технологической карте:

При необходимости проводится перепрограммирование аппаратной части Рено Дастер. После диагностики рекомендуется зафиксировать проведенные манипуляции и полученные результаты. Этим облегчится поиск неисправностей в дальнейшем.

Диагностику Рено Дастер рекомендуют проводить спустя 30 тысяч километров пробега, после покупки поддержанного автомобиля и ремонтных работ.

Основные способы защиты диагностического разъема

Диагностический разъем используется не только для тестирования автомобиля. Многие злоумышленники с помощью этого штекера отключают систему безопасности и угоняют Рено Дастер.

Существуют три основных способа защиты разъема:

Второй вариант защиты наименее предпочтительный, так как после размыкания провода остаются рядом со штекером. И злоумышленник сможет быстро соединить цепь и подключиться к диагностическому разъему.

После переноса штекер рекомендуется скрыть плотной заглушкой. Разъем следует устанавливать недалеко от элементов рулевого управления. По завершении переноса необходимо заменить старый PIN-код на новый. Благодаря последней манипуляции стандартные устройства, подключаемые для диагностики Рено Дастер, перестанут подходить.

Итоги

Диагностический разъем, расположенный в бардачке, позволяет выявлять неисправности в работе бортовой электроники и узловых элементов. Такую проверку рекомендуют проводить сразу после того, как загорятся индикаторы, сообщающие о поломке, либо каждые 30 тысяч километров пробега. Самостоятельная диагностика Рено Дастер возможна при условии, если имеется специализированное оборудование, одобренное производителем. В ином случае потребуется помощь автомехаников.

Где диагностический разъем Рено Дастер?

В зависимости от конкретно Рено Дастер разъем для подключения диагностического оборудования может располагаться в различных местах. В связи с этим возникает много проблем. Разберемся, где может быть смонтирован разъем ОБД в Renault Duster.

В заводских моделях контактное гнездо для диагностики ошибок Рено Дастер расположено в перчаточном ящике.

Оно защищено от воздействия пыли и грязи пластиковой крышкой, и установлено в центральной части бардачка. Довольно часто штекер демонтируют или переносят в другое место в связи с установкой дополнительной системы безопасности.

Диагностика Renault Duster

Выявить ошибки Renault Duster можно при самодиагностике. Для этого используется приборная панель. Далее пошагово представлен порядок диагностики Рено Дастер:

Диагностирование ведётся в следующих направлениях:

Диагностика ошибок Рено Дастер с помощью специальных сканеров дает больше возможностей. Сканеры способны произвести следующие операции:

Сканирующее устройство подключается к разъему ОБД. После обработки данных выполняется вывод информации на экран персонального компьютера, телефонного аппарата и даже на сканер, в зависимости от конкретной модели. Обмен данными производится по шине CAN, состоящей из следующих уровней:

Для диагностики Рено Дастер понадобится использовать сканер с кабелем OBD II pin 24. Наиболее популярные устройства:

• ScanMatic 1,2;
• Renault Consul 3.

Renault Consul 3

При помощи доступного автосканера ELM 327 (версия 1.5) можно провести глубокую диагностику, запрограммировать блоки, активировать датчики, следить в реальном времени за работой узлов.

Но для этого ELM 327 (1.5) надо «допилить».

Автосканер ELM 327 (версия 1.5)

Диагностический разъём на Рено Дастер находится в бардачке

Фото диагностического разъёма, который должен находиться в бардачке автомобиля

Для доступа необходимо открыть бардачок, освободить его от вещей. Разъём будет посередине бардачка на задней стенке. Он закрыт декоративной заглушкой. Необходимо её отщелкнуть.

Снятие декоративной заглушки с диагностического разъёма

Если разъёма диагностики в бардачке нет

Такое может быть, когда в бардачке у Вас пустое посадочное место. Значит разъём перепрятали, или отрезали вовсе. Делается это в противоугонных целях.

Тут пусто. Предыдуший владелец позаботился о сохранности своего авто и спрятал из бардачка диагностический разъём

Основные способы защиты диагностического разъёма

Рассмотрим наиболее частые коды неисправностей Renault Duster, которые фиксируются бортовым компьютером.

Ошибка Рено Дастер P0138 характеризуется снижением уровня кислорода в выхлопных газах.

Бортовой компьютер выдает код неисправности после десяти секундного превышения напряжения от 1,2 Вольта на кислородном датчике 2. Причинами могут послужить:

При фиксации ошибки P0138 загорается «Check Engine».

В работе двигателя наблюдаются перебои, сопровождающиеся пропуском зажигания. При этом при проверке датчика ДВС может работать на обеденной топливной смеси.

Для точного установления факта ошибки P0138 механики выполняют следующее:

Установить выход из строя датчика кислорода 2 Renault Duster можно мультиметром, прозвонив его. При нулевом значении – он неисправен.Для замены подходит датчик с ВАЗ-2110 – артикул 0258006537. Но понадобится перепаять четыре провода, чтобы оставить заводской штекер питания. Места пайки закрываются термоусадочными кембриками.

Также для устранения проблемы можно переустановить программное обеспечение под Евро 2.

Код ошибки Рено Дастер P0170 фиксируется программным модулем автоматической трансмиссии.

Он активируется в результате отклонения нормальных пропорций топливной смеси. К проявлению проблемы приводят:

При диагностике ошибки P0170 на Рено Дастер проявляются следующие симптомы:

Ошибка Рено Дастер DF001 обусловлена проблемами с датчиком температуры охлаждающей жидкости, в том числе плохим контактом и обрывом в питающей цепи.

Неисправность сопровождается выпадением светового индикатора в виде пилы на панели приборов. Также отмечается рост холостых оборотов до девятисот в минуту. При этом одновременно включается охлаждающий вентилятор радиатора Renault Duster.

Значок в виде «пилы»

Устройство OBD-II обладает только одной функцией – это диагностика ошибок, которые могут выдавать системы автомобиля. Для проведения проверки к нему подключаются считывающие устройства, которые помогают узнать код ошибки и точно выявить, какое повреждение где получено или какой сбой произошел. Чаще всего неполадки возникают в работе двигателя или трансмиссии, разъем помогает узнать и о состоянии других систем, в том числе и электрики.

Разъем, кроме этого, может быть использован и угонщиками, чтобы сбить настройки, например, сигнализации. Именно по тому имеет смысл его скрыть. Одним из самых простых вариантов его защитить является просто перепрятать разъем. Его перенос в другое место заставит злоумышленника потратить много времени на поиски, и если преступление происходит на улице, то, скорее всего, преступник откажется от вашего авто и найдет себе другую жертву. Чаще всего автовладельцы переносят разъем в пепельницу, под подлокотник или сиденье, однако это не очень оригинально и в таких местах вор будет проверять прежде всего.

Выход можно перенести и дальше, его нужно будет вынуть из посадочного места и перенести его в новое место, которое будет выбрано вами. Удобным расположением может стать внутренняя часть центральной консоли или же можно разместить гнездо на двери. Сам выход следует закрыть заглушкой или декоративной отделкой, чтобы не только защитить его от посторонних, но и от пыли и загрязнений.

Если вы собираетесь диагностировать неполадки самостоятельно, следует учесть, что с OBD-II иногда бывают проблемы. Программа не всегда дает доступ к компьютеру автомобиля. Если гнездо не работает, то можно повесить его на новый штекер. Можно оставить штекер и в посадочном месте, но диагностический оттуда убрать. Если выход перепрятать таким образом, злоумышленник скорее решит, что он сломан, и не сможет найти нужный.

Кроме этого, устройство позволяет произвести его перепиновку, для этого потребуется изменить пины самого гнезда. Но переделать их нужно будет соответствующим образом и на диагностическом адаптере, стандартные устройства перестанут подходить, а злоумышленник не сможет заранее подготовиться и присоединить соответствующий штекер к разъему.

Особенности и марки ЭБУ Рено Дастер 2010-2019 г

Прежде чем рассматривать процесс и особенности диагностики, ознакомьтесь с таблицей по применяемым ЭБУ в зависимости от двигателя, а так же возможности диагностических блоков.

МодификацияДвигательЭБУВозможности проверкиКодыИдентификация ЭБУ ИммобилайзерФункции

Электронный блок управления находится в подкапотном пространстве. Установлен на металлической раме крепления аккумулятора. С фронтальной стороны подходят сигнальные провода ЭБУ. Фиксация к колодке – на замок-защелку.

Месторасположение компьютера соответствует всей модельной линейке Renault Duster, начиная с 2010 года. Модернизации подверглись только колодки, число и нумерация пинов.

Снятие ЭБУ необходимо например, при прошивке контроллера или его замене/ремонте.

Диагностический разъем рено дастер где

В современных авто, в отличие от более старых транспортных средств, процедура диагностики неисправностей может быть произведена без вмешательства в работу мотора. Для этих целей используется диагностический разъем Рено Логан. Где она находится и как можно его защитить? Подробно ответы на эти вопросы мы рассмотрим ниже.

Владею автомобилем Рено Меган 2, до этого были Ситроены и Пежо. Работаю в сервисной зоне дилерского центра, поэтому знаю устройство автомобиля «от и до». Вы можете всегда обратиться ко мне за советом.

Владелец может провести проверку электроники автомобиля Renault Duster в дилерском центре с помощью оригинального прибора Clip, или своими руками, подключив к штекеру специальный адаптер типа ELM 327. Считанная информация передается по каналу беспроводной связи Bluetooth к мобильному телефону или ноутбуку, на котором установлена диагностическая программа. Владелец может найти записанные в памяти контроллеров ошибки, а затем произвести ремонт машины на основе расшифрованных кодов неисправностей.

Вместе с адаптером ELM327 mini, который вставляется в разъем напрямую или через переходник (в случае изменения пинов) необходимо запустить приложение Torque, установленное на смартфон.

Недостатком адаптера является ограниченный функционал, владелец может опросить только контроллер двигателя. Выполнить калибровку или адаптацию электронных модулей через адаптер и программу Torque невозможно.

Предусмотрен алгоритм штатной самодиагностики блоков управления с выводом кода на дисплей в комбинации приборов:

Диагностическое меню содержит разделы:

https://youtube.com/watch?v=6VKdLclkdqA%3Ffeature%3Doembed%26wmode%3Dopaque

Разборка панели приборов

Перед тем как установить бортовой компьютер на Рено Дастер необходимо установить на шину разъем. Для этого нужно снять накладку, расположенную на центральной панели авто. Для этого можно использовать специальные пластиковые крючки.

После того, как панель собрана и установлена на место нужно подключиться к диагностическому разъему ноутбук с установленной программой для сканирования системы. С помощью него нужно активировать те функции в прошивке, которые были заблокированы на машине в базовой комплектации и не имеющей БК.

Перед тем как активировать бортовой компьютер на Рено Дастер необходимо найти в перчаточном ящике специальный разъем OBD II. Чтобы подключить ноутбук к автомобилю потребуется специальный диагностический блок. Он может быть выполнен в виде обычного проводного соединения или оснащен беспроводным модулем передачи данных.

Автомобиль: Рено Дастер.
Спрашивает: Оксана Попова.
Суть вопроса: Купила шнурок для диагностики,  но не могу найти диагностический разъём на своём Дастере, где он?

Всем привет. Проблема в следующем, нигде не могу найти месторасположение диагностического разъёма на своём Дастере. Думала, что он находится в блоке предохранителей, а его там нет. Потом вспомнила, что на моём предыдущем Рено Меган 2, диагностический разъём был посередине внизу панели приборов, начала искать что-то похожее и не нашла. Может он спрятан куда ещё?

Владею автомобилем Рено Меган 2, до этого были Ситроены и Пежо. Работаю в сервисной зоне дилерского центра, поэтому знаю устройство автомобиля “от и до”. Вы можете всегда обратиться ко мне за советом.

Где находится диагностический разъем Рено Дастер

На приборной доске автомобиля есть специальные значки, которые могут загораться в зависимости от тех или иных ошибок, которые происходят в системе. Для того чтобы узнать их номер и точно установить, в чем проблема, требуется найти диагностический разъем Рено Дастер; где находится вход и как подключить к нему считывающее устройство, вы узнаете из нашей статьи. Использовать разъем можно как самостоятельно, используя смартфон, ноутбук или специальный прибор, так и посетив автосервис.

Где находится диагностический разъем Рено Дастер?

В разных моделях Рено разъем находится на разных местах, поэтому нужно точно знать их расположение. Моделям Дастер и Логан производитель отвел место в бардачке, найти его несложно; потребуется освободить сам бардачок от вещей, находящихся в нем, так как они будут мешать. Внутри вы найдете специальную нишу. Штекер, как правило, сразу не видно, так как его защищает специальная накладка от пыли и повреждений. Крышку снимают без инструментов, руками, и вы получите доступ к штекеру.

Как самостоятельно диагностировать?

Систему можно проверить самостоятельно, это не так сложно, поэтому необязательно вызывать специалиста или тратить деньги и время на автосервис. Существует несколько вариантов, которыми можно воспользоваться и провести все операции в условиях гаража. Первый способ – это самодиагностика, второй подразумевает использование специального оборудования. Для самодиагностики потребуется поступить следующим образом:

Если диагностика нужна более точная и тщательная, то можно использовать специальные технические средства. Для этого понадобится адаптер, к которому можно подключить ноутбук: на нем будет записана специальная для этого программа. Сам производитель также предлагает приобрести специальные приборы. Они гарантированно будут слаженно работать с вашим авто, и вам не придется тратить дополнительные средства и время на установку программ:

Для проверки ошибок рекомендуется сделать следующее:

Тестирование ошибок системы доступно в домашних условиях, для этого нужно иметь либо тестер, либо компьютер со специальной программой. Это позволит сэкономить массу времени и средств, выявить проблему в системе и исправить ее.

Для того, чтобы защитить транспортное средство от угона, есть несколько вариантов защиты непосредственно разъема:

Инструкция по выполнению диагностики самостоятельно

Проверка работоспособности основных автомобильных систем может быть произведена двумя способами — с помощью самодиагностики, а также с использованием дополнительного оборудования.

Самодиагностика выполняется так:

Что касается более тщательной диагностики, то она производится с применением либо специального оборудования, либо адаптера с ноутбуком и соответствующей программой.

Производитель Рено рекомендует использовать такие приборы для проверки:

Производитель не рекомендует использовать оборудование от сторонних разработчиков, которое не предназначено для конкретных моделей авто. Согласно официальным данным, это может привести к тому, что такие устройства не смогут корректно отображать коды неисправностей.

Последовательность проведения тестирования своими руками выглядит так:

Но в случае, если необходимо получить больше функций у штатного устройство, то необходимо внести некоторые изменения в бортовой компьютер Рено Дастер или заменить его на другую модель. В данном случае понадобиться паяльник, тестер и начальные навыки работы с электричеством. Тестер должен работать с напряжением 12В.

Затем следует снять панель приборов, как указано выше, чтобы получить доступ к шине.

Работать придется с проводами, которые подходят к приборной панели и управляют штатным монохромным дисплеем. Они, как правило, черного и серого цвета. С ними нужно выполнить несколько непростых действий:

Затем провода провода от кнопки соединяются с 19 разъемом серой шины. Номера отчетливо видно на самой клемме. После этого протягиваются провода к ЭБУ. Обычно требуется не более полутора метров кабеля, но лучше сделать небольшой запас. Разбираем корпус и подсоединяем провода к 7 разъему.

После этого начинаем проверять работает бортовой компьютер Рено Дастер или нет.

Если подключение было выполнено верно, но устройство не работает необходимо обратить внимание на тип неисправности. Если не включается дисплей, то следует проверить соединения под панелью приборов. Если это не помогло, следует проверить все провода при помощи тестера. Так же необходимо убедиться в том, что правильно подключена кнопка.

Работа системы управления

При включении зажигания ЭБУ активирует систему управления: включает топливный насос для создания необходимого давления в топливной рампе и обрабатывает сигналы датчиков температуры охлаждающей жидкости и положения дроссельной заслонки для расчета состава топливовоздушной смеси при пуске двигателя. Если в течение этого времени проворачивание коленчатого вала стартером не началось, ЭБУ через 2 с выключает топливный насос и вновь включает его после начала проворачивания. При работе двигателя ЭБУ обрабатывает информацию датчиков (положения коленчатого вала, положения дроссельной заслонки, температуры охлаждающей жидкости, абсолютного давления воздуха, температуры воздуха на впуске, скорости автомобиля, концентрации кислорода). ЭБУ в зависимости от режима работы двигателя, управляет работой форсунок, катушек зажигания, регулятора холостого хода, клапана продувки адсорбера, вентилятора системы охлаждения двигателя. При включении кондиционера ЭБУ увеличивает частоту вращения коленчатого вала двигателя на холостом ходу и подает сигнал на включение муфты компрессора кондиционера. Угол опережения зажигания ЭБУ рассчитывает в зависимости от частоты вращения коленчатого вала двигателя, нагрузки на двигатель и температуры охлаждающей жидкости. Состав смеси регулируется длительностью управляющего импульса, подаваемого на форсунки, – чем длиннее импульс, тем больше подача топлива, и наоборот. В нормальных условиях работы двигателя впрыск топлива производится поочередно, в каждый цилиндр в момент начала такта впуска. Для этого ЭБУ использует информацию от датчика положения коленчатого вала, который определяет ВМТ поршней 1-го и 4-го, а также 2-го и 3-го цилиндров. В системе отсутствует датчик положения распределительного вала (датчик фаз). Поэтому, чтобы определить, в какой из двух цилиндров нужно произвести впрыск топлива, ЭБУ использует следующий алгоритм. При каждой остановке двигателя в памяти ЭБУ фиксируется последняя задействованная форсунка, и при повторном пуске двигателя команда сначала подается на эту форсунку. Если топливо впрыскивается в цилиндр не в момент начала такта впуска, ЭБУ включает проверочную программу и определяет нужный порядок впрыска топлива в цилиндры. При отсутствии сигнала с датчика положения коленчатого вала (вал не вращается или неисправен датчик и его цепи) ЭБУ отключает подачу топлива в цилиндры. Подача топлива отключается и при выключении зажигания, что предотвращает самовоспламенение смеси в цилиндрах двигателя. Во время торможения двигателем (при включенной передаче и сцеплении), когда дроссельная заслонка полностью закрыта, а частота вращения коленчатого вала двигателя велика, впрыск топлива не производится для снижения токсичности отработавших газов. При падении напряжения в бортовой сети автомобиля ЭБУ увеличивает время накопления энергии в катушках зажигания (для надежного поджигания горючей смеси) и длительность импульса впрыска (для компенсации увеличения времени открытия форсунки). При возрастании напряжения в бортовой сети время накопления энергии в катушках зажигания и длительность подаваемого на форсунки импульса уменьшаются. ЭБУ управляет включением электровентилятора системы охлаждения (через реле) в зависимости от температуры двигателя, частоты вращения коленчатого вала и работы кондиционера (если он установлен). Электровентилятор системы охлаждения включается, если температура охлаждающей жидкости превысит допустимое значение.

При обслуживании и ремонте системы управления двигателем всегда выключайте зажигание (в некоторых случаях необходимо отсоединить клемму провода от «минусового» вывода аккумуляторной батареи). При проведении сварочных работ на автомобиле отсоединяйте жгуты проводов системы управления двигателем от ЭБУ. Перед сушкой автомобиля в сушильной камере (после окраски) снимите ЭБУ. На работающем двигателе не отсоединяйте и не поправляйте колодки жгута проводов системы управления двигателем, а также клеммы проводов на выводах аккумуляторной батареи. Не пускайте двигатель, если клеммы проводов на выводах аккумуляторной батареи и наконечники «массовых» проводов на двигателе не закреплены или загрязнены. ЭБУ содержит электронные компоненты, которые могут быть повреждены статическим электричеством, поэтому не прикасайтесь руками к его выводам.

Как подключиться к разъему и сканировать ошибки

Выбирая устройство, учитывайте, что такой сканер совместим не со всеми автомобилями, выпускаемыми автопроизводителем Renault. Это устройство не может сканировать датчики на старых моделях. Для получения доступа специалисты рекомендуют использовать стандартный адаптер и, соответственно, обычное фиксированное расписание для него. Во всем мире это современное устройство работает со всеми автомобилями, поддерживающими стандарт с 1996 года. В этом случае автомобили могут быть как бензиновыми, так и дизельными.

Стоит отметить, что этот переходник работает исключительно на верхней шине, поэтому в некоторых моделях придется подключить нижнюю шину к верхней шине соответственно, для этого нужно установить переключатель. Фактически вы можете сделать это своими руками или обратившись к специалистам автосервиса. До 2004 года параметры брались непосредственно с нижней шины для моделей Megan.

Владельцам автомобилей с дизельным двигателем понравится этот сканер, поскольку он способен регистрировать характеристики двигателя непосредственно в режиме реального времени. Удобная программа умеет отображать коды ошибок, параметры работы силового агрегата. Благодаря устройству можно настроить датчики, например, температуры кулера, скорости и даже количества оборотов двигателя. Этот сканер является отличным помощником при диагностике и последующем обслуживании автомобиля.

Режим диагностики бортового компьютера логан/дастер

Диагностический режим бортового компьютера есть на следующих моделях:

С помощью данного режима можно:

Интересно, что бортовой компьютер (БК) есть в любой комплектации, просто в базовых версиях нет специальных кнопок.

— вставляем ключ в замок зажигания

— нажимаем и удерживаем кнопку сброса суточного пробега на щитке приборов

— не отпуская кнопку на щитке поворачиваем ключ включаем зажигание

— кнопку на щитке продолжаем удерживать несколько секунд до появления цифр на экране

— отпускаем кнопку и мы режиме диагностики, в нём начинают «дергаться» стрелка скорости и тахометра

https://youtube.com/watch?v=LVUXpm3g85c%3Ffeature%3Doembed

Вы вошли в диагностический режим Рено Логан/Сандеро/Дастер/Ларгус

Первый экран показывает версию прошивки бортового компьютера

На втором экране включаются абсолютно все элементы жк дисплея, обратите внимание на отсутствие одной «палки» в первой цифре слева — её нет у всех, не переживайте.

На третьем экране отображается остаток топлива в баке в литрах. В случае неисправности электропроводки на дисплее будут прочерки. Интересность данного режима в том, что он показывает количество топлива только до 50 литров, т.е. если у вас больше, то покажет 50.

Четвёртый экран показывает мгновенный расход. Данный режим имеется только при наличии прошивки 6002. В данном режиме компьютер показывает моментный расход даже на стоящем автомобиле. Если присутствует неисправность в цепи на дисплее будет прочерк.

Следующий экран доступен также при прошивке БК 6002. Показывает наличие неисправностей датчиков уровня охлаждающей жидкости, датчика уровня топлива и системы информирования о расходе топлива.

При отсутствии как имеющихся так и запомненных неисправностей на дисплее выводятся «- — — — -«.

– Запомненные и имеющиеся неисправности датчика температуры охлаждающей жидкости выводятся на дисплей в виде «- — -TO» при разомкнутой цепи или «- — -TC» при коротком замыкании. Неисправности датчика температуры охлаждающей жидкости не являются критическими; можно не обращать внимания на неисправность «TO», если двигатель холодный.

– Запомненные и имеющиеся неисправности датчика уровня топлива выводятся на дисплей в виде «-JO- -» при разомкнутой цепи, «-JC- -» при коротком замыкании.

– Запомненные и имеющиеся неисправности системы информирования о расходе топлива выводятся на дисплей в виде «D- — — -» при отсутствии сигнала расхода топлива. Неисправности системы информирования о расходе топлива принимаются во внимания только, если автомобиль оснащен бортовым компьютером.

Все приведенные на странице «запомненные неисправности датчика» являются обнаруженными неисправностями, но которые больше не проявляются. При наличии нескольких запомненных или имеющихся неисправностей они показываются на одной и той же строке.

Для удаления из памяти запомненных неисправностей и выхода из режима самодиагностики следует нажать и удерживать штырек нажатым несколько секунд
