Где находятся предохранители и за что отвечают

В автомобиле Рено Флюенс спереди под капотом установлены два монтажных блока:

  • с плавкими элементами,
  • для отключения АКБ.

Первое устройство выполняет защиту цепи отопительного оборудования, ABS/ESP, реле вентилятора системы охлаждения. Найти его можно возле стойки. Блок представляет собой коробку с устройствами внутри, которые надежно прикрываются крышкой.

№ п/пЗа что отвечает
F1Габаритные огни на правой стороне авто
F2Левое габаритное освещение
F3Моторчик насоса омывателя передних фар
F4Противотуманки
F5Включение дальнего света левой фары
F6Дальнее освещение правой фары авто
F7Диагностический разъем
F8Управление ABS и ESP
F9Стеклоочистители лобового стекла
F10Работа подушек безопасности
F11Резерв
F12Управление коробкой передач (автоматической)
F13Системное управление силовым агрегатом
F14Датчик нагрева и количества кислорода в системе
F15Управление АКП (20А)
F16Стоп-сигналы, электроусилитель руля
F17Режимы переключения коробки передач, корректор фар, включение фонаря заднего хода
F18ЭБУ
F19Работа стартера
F20Резерв
F21Катушка зажигания и насос подачи горючего
F22Работа кондиционера салона авто
F23Корректный впрыск топлива
F24Ближний свет левой передней фары
F25Ближнее освещение фары на правой стороне
Код ошибки:  Хакаем CAN шину авто. Мобильное приложение вместо панели приборов / Хабр

Блок отключения АКБ следит за работой стартера и его реле, генератора, гидроусилителя рулевой колонки и ЭБУ.

№ п/пРасшифровкаСила тока, А
F1Стартер190
F2Блок предохранителей и реле салона50
F3БП в моторном отсеке80
F4Монтажный блок в подкапотном пространстве / генератор300 / 190
F5Электроусилитель руля80
F6ЭБУ двигателя35
F7БП и реле моторного отсека5

Возле аккумуляторной батареи находится еще один блок, который отвечает за дополнительный отопитель, блок предохранителей в салоне и подкапотном пространстве, управление ABS и ESP.

Braking fault

бракинг
(Ссылка на источник фото)

Практически все владельцы Рено Меган 2 сталкивались с ошибкой braking fault. Также при этом загоралась лампочка индикатора STOP и восклицательный знак на спидометре. Причем в разных ситуациях, ошибка проявлялась по-разному: появлялась и сразу пропадала, задерживалась и отображалась постоянно, пока работает двигатель. При этом в памяти она обычно не сохранялась.

Согласно инструкции производителя, данная ошибка выводится при неполадках тормозного механизма: при износе колодок или дисков, низкого уровня тормозной жидкости и т. д. Устранив неисправность она должна пропадать если это не связано с повреждением датчиков, проводки, окислением контактов на АКБ или цепи. Чаще всего дело в низком уровне тормозной жидкости Меган 2.

Check antipollution system на дизеле

Check antipollution
(Ссылка на источник фото)

Ошибка DF310 Injection – Check antipollution system возникает при неполадках с температурным датчиком находящимся перед противосажевым фильтром. Как правило, на дизельных автомобилях Megane 3 она появляется не сама и сопровождается ошибкой DF1012 – Check injection system, которая оповещает об отключении круиз-контроля. Т. е. устранив главную ошибку, второстепенная исчезнет сама.

Причиной появления оповещения check antipollution может быть как поломка самого датчика, так и проблемы с проводкой, контактами или разъемом. Если повреждена изоляция, проблема решается посредством небольшого ремонта. Если это не поможет, готовьтесь заменить датчик. Артикул для покупки датчика температуры противосажевого фильтра 226406229R.

датчик
Датчик температура противосажевого фильтра 226406229R

Возможно после замены контроллера check antipollution сразу не исчезнет, поэтому придется удалить ее из памяти ЭБУ, обнулив систему Рено Меган 3.

Check child safety device и door open

При запуске двигателя на приборной панели Megane 3 появилась ошибка Door open, сообщающая о том, что дверь не закрылась. Нажатие кнопки центральной блокировки дверей не дало никаких результатов. При попытке заблокировать двери при помощи кнопки блокировки и защиты от детей, расположенной на панели водительской двери, также ничего не происходило, но появилось новое оповещение – Check child safety device.

Check child safety device
(Ссылка на источник фото)

Возможной причиной неполадки могло послужить замерзание замков Рено Меган 3, после мойки авто. Было принято решение отогреть авто. Постояв в тепле около 5 часов, никаких изменений не произошло. Опрыскивание замков WD-40 также не помогло.

Как выяснилось, проблема была в активаторах дверных замков, которые можно увидеть с торца двери. При блокировке дверей и активации охранной сигнализации они проворачиваются и блокируют дверь. При нажатии кнопки на пульте Megane 3 было замечено, что на одной двери активатор издавал щелчки, но не проворачивался.

Чтобы устранить проблему, берем отвертку и вручную проворачиваем активатор вверх. Закрываем дверь и пробуем. Замок закрылся. После этого Check child safety device и Door open сразу исчезли и больше не появлялись.

Check injection system меган 3

Check injection
(Ссылка на источник фото)

Судя по записи борт-журнала владельца дизельного Рено Меган 3, причин появления ошибки Check injection system может быть несколько, хотя первоначально она указывает о необходимости проверки системы впрыска топлива. При этом повысился расход горючего, перестал включаться ограничитель скорости и круиз-контроль. Сама надпись периодически пропадала и загоралась. В остальном поведение Megane 3 было неизменным.

Сначала думали, что причина в некачественном топливе, но после выкатки оставшейся соляры и заливки новой, никаких изменений не произошло. При обращении в автосервис, не выполняя диагностики сканером, решили очистить противосажевый фильтр Megane 3. В процессе мастер завел двигатель и на холостом ходу выдерживал обороты 2500.

После диагностики CAN CLIP появилась новая ошибка DTC054416, указывающая на неисправность входного температурного датчика турбины. Как выяснилось, проблема была именно в нем. Заменив его (артикул 8200 929 533), надписи исчезли и больше не появлялись.

Температурный датчик
Температурный датчик турбины 8200 929 533

Однако сажевик все равно удалил.

Df080

Часто ошибка df080 возникает после df119 и указывает на поломку клапана фазорегулятора, на котором имеется тонкая сетка, состоящая из 4 частей. Если одна из них ломается и попадает в клапан, происходит засорение и в результате он выходит из строя. Это часто случается при замене смежных деталей или чистке фазорегулятора. Процесс его замены в автомобилях Рено Меган 2 не представляет никакой сложности, поэтому с этим справится даже новичок.

клапан
(Ссылка на источник фото)

Df119

ошибка
(Ссылка на источник фото)

Ошибка df119 говорит о проблемах в работе датчика положения распределительного вала или обрыве его цепи. Для ее устранения снимаем датчик, находящийся возле правой катушки зажигания и проверяем сопротивление.

Берем мультиметр и замеряем сопротивление между контактами 1 (масса), 2 (сигнал) и 3 (напряжение). Штатное сопротивление между 1-2 и 1-3 должно быть более 100 кОм, между 2-3 – 10250 Ом /- 512,5 Ом. Если значения прибора показывают меньше нормы, значит датчик Меган 2 неисправен и требует замены.

дф
(Ссылка на источник фото)

Стоимость оригинала (820033686) – 3-4 тыс. рублей, но есть и дешевые варианты, такие как Valeo, ERA, MOBILETRON. Последний оказался наиболее подходящим по цене и техническим характеристикам. Замер сопротивления показал следующие результаты:

  • 1-3 – более 148 кОм;
  • 1-2 – более 135 кОм;
  • 2-3 – 5630 Ом.

Если показатели аналогичны, устанавливаем датчик. После установки не забудьте удалить ошибку Меган 2. Для этого рекомендуется использовать подключение PyRen  ELM327 v1.5. В окошке настроек под параметром K-line выставляем галочку -si и в поле Other options вводим ключ -vv.

пурен
(Ссылка на источник фото)

Далее в выводе ошибок находим нужную и стираем.

SAAAAgD1iOA-1920
Кликните, чтобы увеличить

В завершение стоит убедиться что она больше не появляется. Для этого запускаем двигатель Рено Меган 2 и пробуем кататься. Если все в порядке, снова подключаем устройство и убеждаемся что ошибка удалена.

Electronic fault

електрони
(Ссылка на источник фото)

Ошибка electronic fault Рено Меган 2 говорит о неполадках в работе электронной системы. В основном она возникает при неисправностях тормозной педали, когда не срабатывают стоп-сигналы. Из практики известно, что это может быть связано со слабым контактом предохранителя на клемме АКБ, от которой питается электронный БУ.

Предохранитель выполнен из хрупкого материала, поэтому часто выходит из строя. При этом блокируется зажигание, работа бензонасоса, в редких случаях стартера. В результате возникают проблемы с запуском двигателя Megane 2.

Low battery

лоу
(Ссылка на источник фото)

Ошибка low battery на приборной панели Рено Меган 2 показывает низкий уровень заряда батареи. Если при этом загорается Stop, а также значок АКБ после запуска двигателя, то причина этого – повреждения реле регулятора напряжения в генераторе.

Обычно эта ошибка устраняется путем замены регулятора:

  • Откидываем контакты с АКБ Меган 2.
  • Жмем фиксатор и снимаем пластиковую фишку с генератора.
  • Берем ключ на 13 и выкручиваем крепежную гайку с контакта силового провода, после чего снимаем его.
  • Этим же ключом откручиваем болт крепления стержня к генератору и поднимаем ее верх до упора.
  • Далее плоской отверткой поддеваем и снимаем защитный кожух.
  • Ключом на 7 откручиваем два болта и шпильку с крепления регулятора Меган 2, затем снимаем его.
  • Ставим новый регулятор, прикручиваем шпильки, болты, одеваем кожух до щелчка, так чтобы щетки вышли наружу и контактировали с кольцами на валу ротора Megane 2.

Obd ii – тестовые входы renault megane

Тестовые разъемы Renault Megane называются OBD II. Обратим внимание, что в машинах разного поколения Мегана они находятся в разных местах, но всегда под приборной панелью. Технически и функционально в автомобилях разных поколений этой марки они отличаются только доступным набором функций. Принцип работы для всех машин одинаковый.

Для начинающих автолюбителей объясним, что OBD II, расшифровывающийся на английском как On-Board Diagnostics Parameter Identification, является стандартизированным входом. Регулирующий стандарт SAE J1979 определяет внешний вид разъема и стандартный список входов. В результате их используют на машинах разных марок, а сторонние производители могут выпускать не только адаптеры, но и программное обеспечение. Обратите внимание, что современные машины могут поддерживать стандарт SAE J2190.
самодиагностика авто с выходом на ноутбук

При этом производители, с одной стороны, имеют право добавлять свои коды и расширять список функций, с другой – могут не использовать все коды SAE J1979. Поэтому в данном случае нельзя пользоваться общим описанием стандарта при поиске информации, а стоит ознакомиться с ремонтной нотой Renault Megane.

Стандарт предписывает использование 10-режимной работы PIDs, включая считывание параметров работы системы, информации о неисправностях с кодами, кодов неисправностей для конкретной марки, стирание данных, считывание результатов тестов датчиков и других.

Renault megane 2 | контроллер сопряжения персонального компьютера с бортовой системой самодиагностики obd ii по протоколам стандартов sae (pwm и vpw) и iso 9141-2 | рено меган 2

Общие данные

Рассматриваемое устройство представляет собой микроконтроллер, выполненный по технологии КМОП (CMOS).

Устройство выполняет роль простейшего сканера и предназначено для считывания диагностических кодов и данных системы OBD II (обороты двигателя, температура охлаждающей жидкости и всасываемого воздуха, нагрузочные характеристики, расход поступающего в двигатель воздуха и т.п.) в рамках стандарта SAE J1979 через шину любого исполнения (PWM, VPW и ISO 9141-2).

Основное предназначение

Для подключения к компьютеру (РС) достаточно 3-жильного провода, подключение к диагностическому разъему осуществляется 6-жильным проводом. Напряжение питания подается на контроллер через 16-контактный диагностический разъем OBD.

Принципиальная схема контроллера сопряжения РС с системой OBD II

7.3.3 Контроллер сопряжения персонального компьютера с бортовой системой самодиагностики OBD II по протоколам стандартов SAE (PWM и VPW) и ISO 9141-2 Renault Megane 2

Рекомендации по применению

Для подключения устройства к автомобилю может быть использован неэкранированный кабель, длиной не более 1.2 м, что имеет особое значение при использовании протокола PWM. При использовании кабеля большей длины следует уменьшить сопротивление резисторов на входе устройства (R8 и R9 или R15). При использовании экранированного кабеля, экран следует отключить с целью снижения емкости.

Кабель для подключение к последовательному порту компьютера также может быть неэкранированным. Устройство стабильно работает с кабелем длиной до 9 м. При значительно большей длине кабеля следует использовать более мощный коммуникатор RS 232.

Топология электрических соединений произвольна. При повышенной влажности применяйте дополнительные шунтирующие конденсаторы.

Бесплатное программное обеспечение (броузер) для считывания кодов и данных может быть скачано с сайтов производителей, либо сайта нашего издательства (arus.spb.ru), и предназначено для использования под DOS. Незначительный размер программного приложения в варианте «под DOS» позволяет вместить его на загрузочную дискету DOS и использовать даже на компьютерах, оснащенных несовместимым с DOS программным обеспечением. Необязательным условием является даже наличие в компьютере жесткого диска.

Общие принципы обмена данными

Обмен данными идет по трехпроводному последовательному соединению, без применения инициализационного обмена служебными сообщениями (handshaking). Устройство прослушивает канал на наличие сообщений, выполняет принимаемые команды и передает результаты на персональный компьютер (PC), после чего немедленно возвращается в режим прослушивания. Входящие в контроллер и исходящие из него данные организованы в виде цепочки последовательно идущих друг за другом байтов, первый из которых является контрольным. Обычно контрольный байт представляет собой число от 0 до 15 dec (или 0-F hex), описывающее количество следующих далее информационных байтов. Так, например, 3-байтная команда будет выглядеть следующим образом: 03 (контрольный байт), 1-й байт, 2-й байт, 3-й байт. Подобный формат используется как для входящих команд на опрос бортовой системы самодиагностики, так и для исходящих сообщений, содержащих запрошенную информацию. Следует заметить, что в контрольном байте используются лишь четыре младших бита, – старшие биты зарезервированы под некоторые специальные команды и могут быть использованы PC при инициализации соединения с контроллером и согласовании протокола передачи данных, а также контроллером для контроля ошибок передачи. В частности, в случае ошибки при передаче, контроллер производит установку старшего значащего бита (MSB) контрольного байта в единицу. При успешной передаче все четыре старших бита устанавливаются в ноль.

Инициализация контроллера и бортовой системы самодиагностики

Для начала обмена данными PC должен произвести установку соединения с контроллером, затем инициализировать контроллер и канал данных OBD II.

Установка соединения

После подсоединения контроллера к PC и диагностическому разъему OBD должна быть произведена его инициализация с целью предотвращения «зависаний», связанных с шумами в последовательных линиях в случае если их подсоединение было произведено до включения питания контроллера. Одновременно производится простейшая проверка активности интерфейса. В первую очередь посылается однобайтовый сигнал 20 (hex), воспринимаемый контроллером как команда на установку соединения. В ответ контроллер вместо контрольного высылает единственный байт FF hex (255 dec) и переходит в режим ожидания приема данных. Теперь PC может переходить к инициализации канала данных.

Инициализация

На данном этапе производится инициализация протокола, по которому будет производиться обмен данными, а в случае протокола ISO – инициализация бортовой системы. Обмен данными производится по одному из трех протоколов: VPW (General Motors), PWM (Ford) и ISO 9141-02 (азиатские/европейские производители).

Выбор протокола производится передачей комбинации, состоящей из контрольного байта 41(hex) и следующего непосредственно за ним байта, определяющего тип протокола: 0 = VPW, 1 = PWM, 2 = ISO 9141. Так, например, по команде 41(hex) 02(hex) производится инициализация протокола ISO 9141.

В ответ контроллер высылает контрольный байт и байт состояния. Установка MSB контрольного байта говорит о наличии проблем, при этом следующий за ним байт состояния будет содержать соответствующую информацию. При успешной инициализации высылается контрольный байт 01(hex), указывающий на то, что далее следует верификационный байт состояния. В случае протоколов VPW и PWM верификационный байт представляет собой простое эхо байта выбора протокола (0 или 1, соответственно), при инициализации протокола ISO 9141 это будет цифровой ключ, возвращаемый бортовым процессором и определяющий, какая именно из двух незначительно отличающихся друг от друга версий протокола будет использоваться.

Следует заметить, что инициализация протоколов VPW и PWM происходит значительно быстрее, так как требует лишь передачи соответствующей информации контроллеру. На моделях, отвечающих стандарту ISO, инициализация занимает порядка 5 секунд, затрачиваемых на обмен контроллера информацией с бортовым процессором, производимый со скоростью 5 бод. Следует обратить внимание читателя, что на некоторых моделях автомобилей семейства ISO 9141 инициализация протокола приостанавливается, если запрос на выдачу данных не будет передан в течение 5-секундного интервала, – сказанное означает, что PC должен производить автоматическую выдачу запросов каждые несколько секунд, даже в холостом режиме.

После установки соединения и инициализации протокола начинается штатный обмен данными, состоящими из поступающих от PC запросов и выдаваемых контроллером ответов.

Порядок обмена данными

Функционирование контроллера при использовании протоколов семейства ISO 9141-2 и SAE (VPW и PWM) происходит по несколько различным сценариям.

Обмен по протоколам SAE (VPW и PWM)

При обмене данными по данным протоколам происходит буферизация лишь одного кадра данных, что означает необходимость конкретизации подлежащего захвату или возврату кадра. В некоторых (редких) случаях бортовой процессор может передавать пакеты, состоящие более чем из одного кадра. В такой ситуации запрос должен повторяться до тех пор, пока все кадры пакета не будут приняты.

Запрос
всегда формируется следующим образом: [Контрольный байт], [Запрос по стандарту SAE], [Номер кадра]. Как уже упоминалось выше, контрольный байт обычно представляет собой число, равное полному количеству следующих за ним байтов. Запрос оформляется в соответствии со Спецификациями SAE J1950 и J1979 и состоит из заголовка (3 байта), последовательности информационных байтов и байта контроля ошибки (CRC). Заметим, что в то время как информация по запросу формируется в строгом соответствии со Спецификациями SAE, потребителем контрольного байта и номера кадра является контроллер сопряжения.

При успешном завершении процедуры ответное сообщение
всегда имеет следующий формат: [Контрольный байт], [Ответ по стандарту SAE]. Контрольный байт, как и ранее, определяет количество следующих за ним информационных байтов. Ответ в соответствии с требованиями стандарта SAE состоит из заголовка (3 байта), цепочки информационных байтов и байта CRC.

При сбое
высылается 2-байтное
ответное сообщение:
[Контрольный байт], [Байт состояния]. При этом в контрольном байте производится установка MSB. Четыре младших бита формируют число 001, свидетельствующее о том, что за контрольным следует единственный байт, – байт состояния. Данная ситуация может возникать достаточно часто, так как Спецификации допускают возможность невыдачи бортовым процессором данных, а также передачу неверных данных в случае, когда запрос не соответствует поддерживаемому производителями автомобиля стандарту. Возможна также ситуация, когда запрашиваемые данные отсутствуют в оперативной памяти процессора в текущий момент времени. Когда контроллер не получает ожидаемого ответа, или получает поврежденные данные, производится установка MSB контрольного байта, а следом за контрольным выдается байт состояния.

При коллизиях в шине интерфейс вырабатывает единственный байт 40 (hex), являющийся контрольным байтом с обнуленным младшим битом. Подобная ситуация может возникать достаточно часто при загрузке автомобильной шины сообщениями более высокого чем у диагностических данных приоритета, – вычислительное устройство должно повторить исходный запрос.

Обмен по протоколам ISO 9141-2

Стандарт ISO 9141-2 используется большинством азиатских и европейских производителей автомобильной техники. Структура формируемого PC запроса мало чем отличается от используемой в стандартах SAE с той лишь разницей, что контроллер не нуждается в информации о номере кадра и соответствующая информация присутствовать в пакете не должна. Таким образом,
запрос
всегда состоит из контрольного байта и следующей за ним цепочки информационных байтов, включающих в себя контрольную сумму. В качестве
ответного сообщения
контроллер просто ретранслирует сформированные бортовым процессором сигналы. Контрольный байт в ответном сообщении отсутствует, поэтому PC воспринимает поступающую информацию непрерывно до тех пор, пока цепочка не прерывается паузой длиной 55 миллисекунд, сообщающей о завершении информационного пакета. Таким образом, ответное сообщение может состоять из одного или более кадров в соответствии с требованиями Спецификаций SAE J1979. Контроллер не производит анализ кадров, не отбрасывает недиагностические кадры и т.д. PC должен собственными силами производить обработку поступающих данных с целью вычленения отдельных кадров путем анализа заголовочных байтов.

Модификации, произведенные в интерфейсных контроллерах последних версий

Ниже приведены основные отличия процесса передачи данных по протоколам SAE и ISO 9141, характерные для интерфейсных контроллеров последних версий, а также порядок передачи данных по протоколу ISO 14230:

  1. Стандарт ISO 9141: Добавлен адресный байт;
  2. Стандарт ISO 9141: Осуществляется возврат не одного, а обоих ключевых байтов (дополнительный байт возвращается также в режимах SAE, однако здесь он не используется);
  3. Добавлена поддержка протокола ISO 14230.

Установка соединения

Порядок установки соединения не изменился:

Отправка: 20

Прием: FF

Выбор протокола

Применяется следующая схема:

VPW:

Отправка:
41, 00

Прием:
02, 01, XX

PWM:

Отправка:
41, 01

Прием:
02, 01, XX

ISO 9141:

Отправка:
42, 02, adr, где: adr – адресный байт (обычно 33 hex)

Прием:
02, К1, К2, где К1, К2 – ключевые байты ISO

Или:
82, XX, XX (ошибка инициализации ISO 9141)

ISO 14230 (быстрая инициализация):

Отправка:
46, 03, R1, R2, R3, R4, R5, где: R1 ÷ R5 – сообщение о начале запроса ISO 14230 на установку соединения, обычно R1 ÷ R5 = С1, 33, F1, 81, 66

Прием:
S1, S2, ………, где S1, S2, ……… – сообщение о начале ответа ISO 14230 на установку соединения

Типичный положительный ответ выглядит следующим образом:
S1, S2, ……. = 83, F1, 10, С1, Е9, 8F, BD

ISO 14230 (медленная инициализация):
Аналогично ISO 9141

Замечания и комментарии

Если планируется использование контроллера для передачи данных лишь по какому-либо одному или двум из протоколов, лишние компоненты могут быть исключены (см. схему выше). Например, при организации схемы под протокол VPW (GM) в проводе подключения контроллера к автомобилю потребуются лишь три жилы электропроводки (клеммы 16, 5 и 2).

Если не используется протокол PWM, могут быть исключены элементы R4, R6, R7, R8, R9, R10, Т1, Т2 и D1.

При отказе от обмена по протоколу ISO исключению подлежат элементы: R15, R16, R17, R18, R19, R21, Т4 и Т5.

Отказ от использования протокола VPW позволяет исключить следующие элементы: R13, R14, R23, R24, D2, D3 и Т3.

Применены угольно-пленочные резисторы с 5-процентным допуском сопротивления.

Обратите внимание на отсутствие кнопки аварийной перезагрузки (RESET), в случае необходимости такая перезагрузка может быть произведена путем отсоединения контроллера от автомобильного разъема (перезагрузка интерфейсного процессора произойдет автоматически). Перезапуск программного обеспечения на PC приводит к новой инициализации интерфейса.

Где находится разъем для диагностики

razyom-reno-megan-1
Место расположение разъема на Меган 1 поколения, позиция 3

Независимо от серии и года выпуска Рено Меган, в автомобилях встроен диагностический разъем OBD2. В моделях Megane 3 и 2-го поколения, выпущенных с 2008 года, разъем расположен на центральном блоке панели управления под магнитолой. На моделях Рено Меган 1, выпущенных до 2007 года расположен под рулевым колесом с правой стороны в специальном отсеке закрытом пластиковой крышкой. Обычно гнездо Рено Меган 3 имеет желтый цвет.

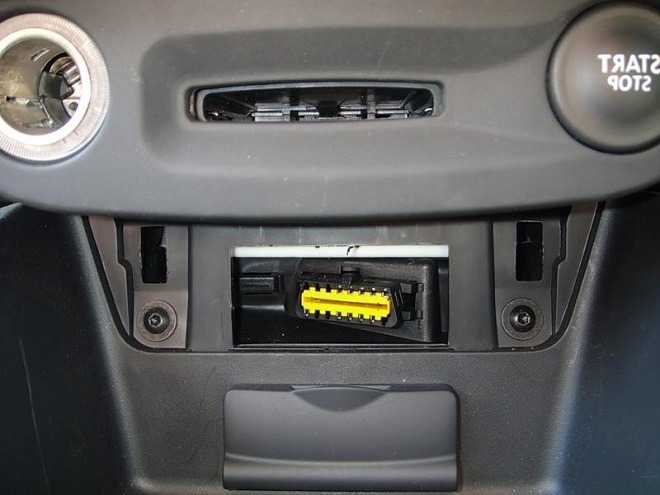

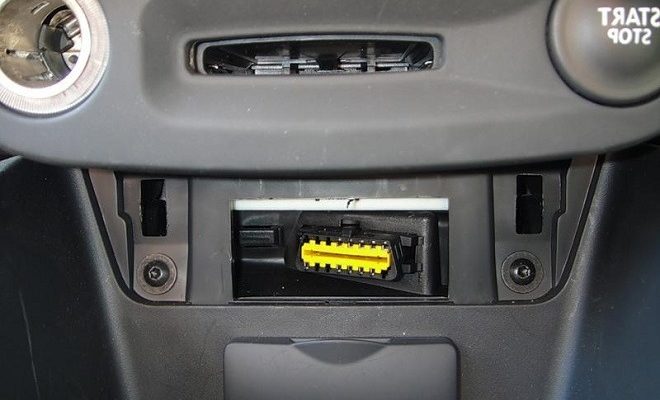

razyom-dlya-diagnostiki-reno-megan-2-3
Фото OBD2 диагностического разъема 16 PIN у Рено Меган 2, 3

Диагностика

d120585s-960
(Ссылка на источник фото)

Автомобили Рено Меган 2 оснащаются бортовыми компьютерами с электронной системой диагностики. Она позволяет диагностировать разные неполадки и контролировать работоспособность основных узлов транспортного средства посредством датчиков. Сканированию подлежат следующие системы:

  • климат-контроля;
  • центральный коммуникационный блока салона;
  • приборной панели;
  • механизм рулевого управления;
  • системы безопасности;
  • тормозного механизма;
  • системы подачи топлива.

Помимо основного ЭБУ в салоне имеется KL-Line сеть, сканирующая состояние АКП, ксеноновых фар и устройство запуска и питания двигателя с газораспределительной установкой.

Проверка систем Renault Megane осуществляется 2 методами – при помощи самотестирования базовой программы или наружного сканера. Все неисправности и ошибки генерируются на дисплее бортового компьютера в виде текстовых оповещений на английском языке.

Диагностика сканером

Для более детальной и точной диагностики систем Renault Megane 2 используют внешние цифровые приспособления и программы для тестирования. Производитель советует устройство CLIP с поддержкой диагностического протокола OBD 2. Для работы потребуется наличие ноутбука или другого мобильного устройства с нужным ПО.

160198es-960
Устройство Renault can clip (Ссылка на источник фото)

Наиболее подходящей утилитой для сканирования является DDT2000, но несмотря на это, она не дает полного представления о состоянии систем Рено Меган 2. Для более подробного анализа существуют платные базовые приложения Renault CAN Clip V-80 и Clip V-93.

Сканирование прибором помогает выявить ошибки и неисправности Меган 2. Чтобы запустить процесс тестирования, потребуется ключ-карта и следующий порядок действий:

  • Вставляем ключ-карту в соответствующий разъем Megane II.
1
Расположение диагностического разъема Рено Меган 2 (Ссылка на источник фото)
  • Нажимаем и удерживаем в течение 5 секунд кнопку START.
  • Подключаем сканер и действуем согласно его инструкции.
сканер
(Ссылка на источник фото)

Возможно потребуется ввести VIN-код Меган 2, хотя некоторые приборы определяют его автоматически. Результатом сканирования являются сведения о техобслуживании авто после продажи, типе привода и КП Megane 2. После обнаруженных и устраненных неисправностей нужно провести обнуление бортового процессора.

Диагностика сканером elm 327

Многие владельцы Renault Megane 3 рекомендуют для проверки системы диагностический адаптер ELM 327. Он позволяет самостоятельно провести диагностику авто, выявить ошибки, распознать их характер и исправить.

renault меган2 obd на АлиЭкспресс — купить онлайн по выгодной цене
(Ссылка на источник фото)renault меган2 obd на АлиЭкспресс — купить онлайн по выгодной цене
(Ссылка на источник фото)renault меган2 obd на АлиЭкспресс — купить онлайн по выгодной цене

Фирменная коробка

Учитывая популярность и не высокую стоимость изделия, есть вероятность наткнуться на подделку. Чтобы этого не случилось, стоит знать, что оригинальный сканер производится на базе чипа PIC18F2580, а его китайский аналог изготавливается с чипом 18F25K80.

Замена предохранителей

Перед началом работ по снятию негодной детали какого-либо электрооборудования, соответствующую электрическую цепь разъединяют. Ключ в замке зажигания должен быть в выключенном положении. Чтобы высвободить предохранитель на блоке внутри салона, нужно отодвинуть два маленьких фиксатора в стороны. Делать это необходимо очень осторожно, поскольку они довольно хрупкие и могут сломаться от чрезмерного усилия.

Далее защитные устройства вынимают при помощи пинцета. После снятия предохранитель следует внимательно осмотреть, чтобы убедиться в его поломке. И только после этого устанавливают на его место новое устройство.

Если снятый предохранитель оказался исправным, значит, нужно проверить электрооборудование автомобиля. Для этого необходимо обладать необходимыми знаниями и умением. В противном случае во избежание возникновения новых проблем с автомобилем, лучше всего его отогнать в специализированный сервисный центр, где квалифицированный персонал поможет быстро определить и устранить поломку.

Важно! При выполнении замены неисправного предохранителя на новый, следует пользоваться только инструментом, который не проводит электрический ток.

Запрещается при проведении работ:

  • применять самодельные защитные устройства,
  • ставить предохранители, не предусмотренные конструкцией данного автомобиля,
  • устанавливать изделия с другими значениями тока.

Инструкция по выполнению диагностики самостоятельно

Проверка работоспособности основных автомобильных систем может быть произведена двумя способами — с помощью самодиагностики, а также с использованием дополнительного оборудования.

Самодиагностика выполняется так:

  1. Сначала в замок устанавливается ключ.
  2. Затем на приборке следует зажать кнопку сброса дневного пробега. Одновременно с этим осуществляется запуск мотора.
  3. Затем, когда активируется функция самотестирования, кнопку можно отпустить. О том, что проверка начата, вы сможете узнать по прерывистому и быстрому передвижению стрелок на датчиках — тахометре, спидометра, температуры двигателя, а также объема топлива в баке.
  4. После этого на экране приборки появится информация в виде нескольких информационных табло. Нажимая на клавишу сброса суточного пробега, вы сможете перейти из одного режима в другой. Сначала будет показан индекс бортовой цифровой системы, потом появится режим проверки сигнальных индикаторов, затем выведутся данные об объеме горючего в баке. После этого вы сможете узнать о мгновенном расходе топлива, а при последующем нажатии будет выведена информация о неисправностях датчиков. В частности, речь идет о контроллерах уровня моторной жидкости в двигателе, горючего в баке, а также температуры антифриза.

Что касается более тщательной диагностики, то она производится с применением либо специального оборудования, либо адаптера с ноутбуком и соответствующей программой.

Рекомендуем: Как заменить лампочку подсветки номера на Рено Логан

Производитель Рено рекомендует использовать такие приборы для проверки:

  • CAN Clip — фирменный прибор для проверки;
  • тестирующий комплекс Рено Консул 3.
  • как вариант, допускается использование сканера Autoboss PC MAX и т.д.

Производитель не рекомендует использовать оборудование от сторонних разработчиков, которое не предназначено для конкретных моделей авто. Согласно официальным данным, это может привести к тому, что такие устройства не смогут корректно отображать коды неисправностей.

Последовательность проведения тестирования своими руками выглядит так:

  1. К разъему подключается купленное оборудование либо ноутбук через соответствующий адаптер. Как сказано выше, на компьютере должна быть установлена программа для проверки.
  2. В первую очередь осуществляется диагностика цифровой системы в определенной последовательности.
  3. Затем система диагностирует состояние электропроводки, предохранительных элементов, а также разъемов. Кроме того, тестирование позволяет выявить возможные короткие замыкания в тех или иных ветвях электрической системы.
  4. Далее, осуществляется идентификация управляющих модулей, а также типа цифровой системы.
  5. После этого производится распознавание, а также расшифровка комбинацией поломок.
  6. Далее, производится обнуление кодов ошибок и тестирование исполнительных систем и узлов.
  7. Затем проверяется работоспособность датчиков, а также электрических схем. При необходимости система также осуществляет перепрограммирование блоков.

Назначение контактов эбу:

01 — Управление катушкой зажигания цилиндров 2-3 02 — Не используется 03 — «Масса» 04 — Управление электромагнитным клапаном продувки адсорбера 05 — Не используется 06 — Не используется 07 — Не используется 08 — Управление «-» реле вентилятора системы охлаждения двигателя 09 — Сигнальная лампа аварийной температуры охлаждающей жидкости 10 — Сигнал выключения кондиционера 11 — Сигнал расхода топлива 12 — Управляющий сигнал 1 на регулятор холостого хода 13 — Сигнал датчика температуры охлаждающей жидкости 14 — Не используется 15 — «Масса» датчика абсолютного давления 16 — Сигнал датчика абсолютного давления 17 — Не используется 18 — Сигнал датчика давления хладагента 19 — Экран датчика детонации 20 — Сигнал « » датчика детонации 21 — Не используется 22 — Не используется 23 — Не используется 24 — Сигнал датчика верхней мертвой точки 25 — Не используется 26 — Диагностический разъем линия L 27 — Не используется 28 — «Масса» 29 — « » после замка зажигания 30 — « » аккумуляторной батареи 31 — Не используется 32 — Управление катушкой зажигания цилиндров 1-4 33 — «Масса» 34 — Управление сигнальной лампы неисправности системы снижения токсичности 35 — Не используется 36 — Не используется 37 — Не используется 38 — Управляющий сигнал «-» на реле вентилятора системы охлаждения двигателя 39 — Управляющий сигнал «-» на обмотку реле самопитания ЭБУ 40 — Не используется 41 — Управляющий сигнал 2 на регулятор холостого хода 42 — Управляющий сигнал 3 на регулятор холостого хода 43 — Сигнал « » датчика положения дроссельной заслонки 44 — Сигнал нижнего кислородного датчика 45 — Сигнал верхнего кислородного датчика 46 — Управляющий сигнал «-» на компрессор кондиционера 47 — Не используется 48 — Не используется 49 — Сигнал « » датчика температуры воздуха 50 — Не используется 51 — Не используется 52 — Не используется 53 — Сигнал скорости движения автомобиля 54 — Сигнал датчика частоты вращения коленчатого вала 55 — Не используется 56 — Диагностический разъем линия K 57 — Не используется 58 — Сигнал системы электронной противоугонной блокировки запуска двигателя 59 — «-» управляющего сигнала на форсунку цилиндра № 1 60 — «-» управляющего сигнала на форсунку цилиндра № 3 61 — Не используется 62 — Не используется 63 — «-» управляющего сигнала на элемент подогрева верхнего кислородного датчика 64 — Не используется 65 — «-» управляющего сигнала на элемент подогрева нижнего кислородного датчика 66 — « » форсунок 67 — Не используется 68 — Управление «-» обмоткой реле топливного насоса 69 — Не используется 70 — Сигнал тахометра 71 — Не используется 72 — Управляющий сигнал 4 на регулятор холостого хода 73 — «-» сигнала датчика температуры охлаждающей жидкости 74 — « » сигнала датчика положения дроссельной заслонки 75 — «-» сигнала датчика положения дроссельной заслонки 76 — «Масса» нижнего кислородного датчика 77 — «-» датчика температуры воздуха 78 — « » датчика абсолютного давления 79 — «-» датчика детонации 80 — «Масса» верхнего кислородного датчика 81 — Не используется 82 — « » управляющего сигнала на резистор малой скорости вращения электровентилятора системы охлаждения двигателя 83 — « » датчика давления хладагента 84 — Не используется 85 — Сигнал « » датчика давления в системе гидроусилителя рулевого управления 86 — Не используется 87 — Не используется 88 — Не используется 89 — «-» управляющего сигнала на форсунку цилиндра № 4 90 — «-» управляющего сигнала на форсунку цилиндра № 2

Принципиальная схема.

В салоне авто находится еще один МБ, элементы которого предохраняют от воздействия повышенной силы тока значительную часть электрооборудования.

№ п/пЗа что отвечает
F1Резерв
F2Резерв
F3Работа прикуривателя
F4Розетка в салоне машины
F5Электророзетка багажного отделения
F6Аудиосистема
F7Обогрев боковых зеркал с наружи авто
F8Моторчик стеклоомывателей, подача звукового сигнала при неплотно закрытых дверях
F9Работа стояночного тормоза в автоматическом режиме
F10Подсветка панели приборов
F11Включение электрического привода корректировки положения передних сидений
F12Электрический подогрев сидений для пассажиров
F13Резерв
F14Моторчик стеклоподъемника на двери пассажира, сидящего впереди
F15Работа педали тормоза, управление АВС и подача звукового сигнала торможения авто
F16, 17Электростеклоподъемники правой (левой) задней двери
F18Подсветка ящичка для вещей, освещение багажника, работа датчика дождя
F19Показания на приборной доске (часы, температура окрыжающего воздуха снаружи автомобиля), звуковая сигнализация непристегнутого водителя и пассажира.
F20Работа климат контроля
F21Включение лампочек в козырьках передних сидений
F22Освещенность салона машины, подсветка прицепа
F23Очиститель заднего стекла
F24Подсветка зеркала заднего вида внутри салона
F25Аудиосистема автомобиля, навигатор
F26Работа стояночного тормоза авто
F27Резерв
F28Резерв
F29Поворотники автомобиля
F30Панель управления
F31Подъемник стекла водительской двери
F32Срабатывание центрального замка дверей
F33резерв
F34Включение дисплея телевона
F35Разъем для диагностики электрооборудования, подача звукового сигнала и сирены.
F36Подача сигнала при торможении
F37Звуковое сопровождение при включении стояночного тормоза в атоматическом режиме
F38резерв
F39Мотор кондиционера
F40Открытие (закрытие) люка
F41Включение электрообогрева заднего стекла

Проводное подключение к входам obd ii

К диагностическому разъему OBD II можно подключиться с проводным адаптером. Для самостоятельного и «быстрого» техобслуживания, до обращения в сервис, выпущен целый ряд проводных и беспроводных устройств. Одни отправляют данные на веб-сервис, особенно в тех случаях, когда в автомобиле установлен интернет, другие – передают данные по беспроводному каналу на мобильное или персональное устройство. Многие водители предпочитают проводить диагностику только с проводными адаптерами.
работа с адаптером БК Рено Меган

Большинство современных сканеров выпускаются как мультимарочные версии, то есть поддерживают все или большинство моделей автомобилей. Интересным вариантом для выбора будет LAUNCH X431 QuiCheck, выполненный на современной элементной базе.

Отличительная черта этого сканера возможность проведения «глубокой» диагностики, применяя более 40 программ.

Под брендом LAUNCH выпускаются профессиональные и полупрофессиональные тестовые устройства. Адаптер СКАНМАТИК 2 (Scanmatik) на базе Windows – это удачный вариант проводной версии.

Эти девайсы рекомендуются владельцам дизелей, так как позволяют отслеживать время промывки форсунок и своевременно тестировать функциональность инжекторов. Описанные устройства будут хорошим подспорьем для эксплуатации дизелей и бензиновых автомобилей Renault Megane всех версий.

Самодиагностика

Чтобы запустить процесс самодиагностики Рено Меган 2, нужно вставить ключ-карту в соответствующий слот и нажать кнопку Adac, которая отвечает за вывод данных на монитор бортового компьютера. Обычно это небольшая круглая кнопка, располагающаяся сбоку правого подрулевого переключателя.

Если запуск произошел успешно, то на панели приборов загораются все световые индикаторы и лампочки.

diagnostika-cherez-pribornuyu-panel-reno-megan-pribornuyu-panel-reno-megan
(Ссылка на источник фото)

На мониторе Рено высвечивается информация о прошивке процессора.

Чтобы получить интересующие сведения (уровень горючего в баке, расход бензина, наличие неисправностей и т. п.) необходимо переменно нажимать кнопку. В процессе могут возникать системные ошибки. Чтобы завершить самодиагностику Меган 2, нажмите кнопку обнуления счетчика суммарного пробега на панели приборов Megane 2.

В процессе самодиагностики, коды неисправностей можно узнать по сигналам центрального индикатора приборной панели Меган 2. Определенное количество вспышек лампочки индикатора соответствует конкретным цифрам и символам. Число сигналов от 1 до 9 указывает на соответствующую цифру. 10 вспышек означает 0. Количество вспышек 11 12 13 14 15 16 определяют латинские символы A B C D E F.

Число вспышек составляет символ, а комбинация из 4-х символов означает код ошибки Меган 2. Для определения отдельных символов и четырехзначных комбинаций используют интервалы между вспышками: 1 секунду между символами и 1,8 секунды между кодами. Кодировка 0000 указывает на отсутствие неисправностей Megane 2.

Хорошие сканеры для megane

Помимо оригинального диагностического устройства Renault CAN CLIP, а также его китайской версии, есть ряд аналоговых сканеров, которые используют для диагностики автомобилей Рено Меган 3:

Сканер
Renault Can Clip V165
  • Renault Consult-III;
  • сканер Autoboss PC-MAX;
  • диагностический адаптер VAS 5054A;
  • Launch CReader серий 5, 6, 6 ;
  • Scan Tool Pro 2020;
  • Delphi DS150E;
  • сканматик 1, 2;
  • сканер Valeo V40/V42 — OBDII (J2534);
  • OBD2 ELM327 версия 1.5 Bluetooth 2;
  • UCANDAS VDM 2.
Автосканер
Автосканер Renault Consult III

Данные сканеры совместимы с любой серией Megane 3. Они помогут провести полную проверку системы, выявить возможные ошибки и неисправности.

Оцените статью
OBD
Добавить комментарий

Adblock
detector
