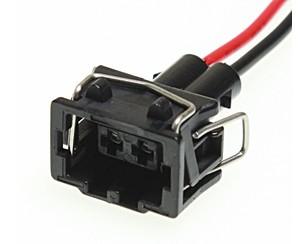

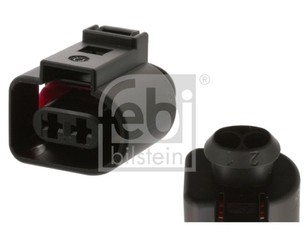

Разъем приборки пассат б3

Откручиваем гайки крепления дворников (можно для этого взять накидной ключик на 13), снимаем шайбы:

Далее руками снимаем дворники (помечаем левый и правый, т.к. они разные):

Теперь нам надо снять уплотнение с перегородки моторного отделения и демонтировать пластиковые облицовочные панели. Панели крепятся двумя пластмассовыми винтами (см. красные стрелочки по краям) и пятью пластмассовыми клипсами (см. желтые стрелочки):

Откручивать клипсы надо аккуратно, т.к. шлицы (они под крестообразную отвертку) на них очень быстро сбиваются. При откручивании можно поддеть головку клипсы пластиковым шпателем и слегка тянуть ее из облицовки, так открутится лучше.

Всё. Клипсы сняты, разъединяем половины облицовки и снимаем панель:

Появился доступ к ЭБУ. Он висит на кронштейне:

Кронштейн ЭБУ прикреплен к кузову в двух местах винтом (красная стрелка) и гайкой (желтая стрелка):

Чтобы ЭБУ было проще извлечь, да и просто дабы удалить всю грязь, накопившуюся возле салонного фильтра, я решил также демонтировать коробку салонного фильтра. Она крепится двумя пластмассовыми гайками. Одна из них легко доступна, и мы откручиваем ее обычным рожковым ключиком на 10:

Вторую достать не так-то легко, поэтому делаем вот такой ключик на 10 с удлинителем и карданчиком:

И теперь спокойно добираемся до второй гайки:

Далее вынимаем коробку с посадочного места (только аккуратно, чтоб грязь не попала в воздуховод):

После этого снимаем кронштейн ЭБУ и освобождаем разъем, сдвигая защитную крышку влево:

Отсоединяем старый ЭБУ от разъема. Делаем это только при отключенном аккумуляторе. Лучше скинуть обе клеммы. Только после этого касаемся разъема. Вытягиваем защелку (влево) и вынимаем разъем (вынимается всё очень легко, никаких усилий прилагать не нужно):

Присоединяем новый ЭБУ к кронштейну 4-мя винтами с крестообразной головкой, вставляем и защелкиваем разъем.

ЭБУ на кронштейне:

Крепим кронштейн с новым блоком на штатное место:

Ну и всё остальное собираем в обратном порядке. Да, дворники крепим с моментом 20 Нм.

Теперь переходим к этапу 2.
Подключаем шнурок от ноутбука к диагностическому разъему:

Включаем зажигание.
Сейчас нам надо приспособить новый ЭБУ к иммобилайзеру, поэтому выбираем контроллер с адресом 25 (кое-где он может иметь адрес 17):

PS: Ощущения от замены пока описывать рано, надо недельку-две поездить, чтоб набралась какая-то статистика. Но первые впечатления положительные, правда, пока ездил без лямбды. Очень радует стабильность оборотов хх. Они не реагируют ни на дальний свет, ни на печку, ни на подогрев заднего стекла, ни на поворот руля, ни на всё это вместе взятое! При переходе с нагрузки на хх обороты опускаются плавно и стабильно. Нет провалов при нажатии на газ, да и сама педаль газа стала более чувствительной. Стал гораздо лучше режим торможения двигателем; здесь тоже всё стабильно и предсказуемо. Единственный момент, который пока не ясен: почему-то не сразу (через 1 сек.) опускаются обороты при отпускании газа и при выжатом сцеплении. Но это, возможно, связано с чем-то другим.

Схемы и распиновки блоков ЭБУ некоторых легковых автомобилей

VW Passat B3

VW Passat Variant 2.0 1990 GT 2E

VAG типовой 45 pin

Renault 21

VW Polo – Mikas ebu 54

Toyota Mark II – ЭБУ 1G-FE GX81-GS130\131(26P 16P 12P)

Разъем B:
1)PRG: Выход на управление клапана адсорбера
2)PIM: вход: сигнал датчика абсолютного давления во впускном коллекторе (MAP(ДАД)).
3)THA: вход: Сигнал датчика температуры окружающего впускного воздуха.(ДТВ)
4)THW: вход: Сигнал датчика температуры охлаждающей жидкости.(ДТОЖ)
5)SOL: гидровентилятор(вискомуфта)
6)OX: вход: Сигнал лямбда-зонда (кислородного датчика)
7)TE2: аналогично TE1, но служит для управления подключением к внешнему трминалу/компу.
8)VF: выход: На диагностический разъем. Либо усиленный сигнал с лямбды, либо, при замкнутом TE2 на E1, выход данных по протоколу DLC-1.
9)E2: Общий датчиков и объединенного узла зажигания (с EO1 напрямую не соединен)
10)PSW:Диагностический вывод
11)VC. Датчик положения дроссельной заслонки
12)IDL. Датчик положения дроссельной заслонки
13)OP K-линия диагностики
14)KNK: вход: Сигнальный с датчика детонации.
15)TE1: вход: С диагностического разъема. (Закорачивание на E1 переводит блок в режим самодиагностики)
16)THWO:вход блока климата к датчикам температуры (режим AUTO на печке)

Audi B4

1,2 — ТНВД (регулятор количества)
3 — клапан остановки
4 — чек на приборке
5,12 — управляющая форсунка
6 — клапан егр
7 — клапан турбины (N75)
8 — реле свечей накала
9 —
10 — ТНВД (клапан впрыска при запуске )
11 — на лампу свечей накала
13 — тут появляется напряжение после включения зажигания и расходится на: датчик коленвала, датчик температуры двигателя, датчик давления воздуха, датчик температуры топлива в тнвд, датчик температуры впускного воздуха, расходомер и датчик уровня ож.
14 — выход на регулятор топлива тнвд и педаль газа
15,16,17 — + с реле подачи напряжения
18,19 — земля
20 — датчик температуры впускного воздуха
21,39 — ТНВД регулятор подачи топлива
22,23,24 —
25 — педаль газа
26 — концевик педали тормоза (схема круиза)
27 — L-line на колодке диагностики
28 — концевик педали сцепления
29 — вход сигнала спидометра (приходит из приборки)
30 —
31 — концевик педали тормоза (сюда приходит + при нажатии педали)
32 —
33 — педаль газа
34 — расходомер
35 — ТНВД (датчик температуры топлива)
36 — датчик уровня ож
37 — педаль газа
38 — расходомер
39 — ТНВД (регулятор подачи топлива)
40, 41 —
42 — K-line на колодке диагностики
43,44,45,46 —
47 — датчик коленвала
48,49 —
50 — выход тахометра
51 — датчик давления впускного воздуха
52 — расходомер
53 — датчик температуры ож
54 — датчик давления впускного воздуха
55 —

ЭБУ DIGIFANT II – Volkswagen Golf Country

Принципиальная схема моего ЭБУ DIGIFANT II — 037 906 022 AN и с буквами AM / CJ / CM

Данная система производства фирмы Bosch устанавливалась на двигатели ABU, АЕА, ААМ, ABS. Она применяется совместно с трехкомпонентным каталитическим нейтрализатором отработавших газов и датчиком содержания кислорода. КСУД содержит подсистему управления впрыском топлива и подсистему управления углом опережения зажигания. Обе подсистемы управляются общим программируемым электронным блоком, установленным справа под панелью приборов в салоне автомобиля.

При работе двигателя контроллер периодически включает электромагнитный клапан продувки адсорбера. В этом случае поступающий снаружи воздух, насыщаясь парами бензина, поступает в задроссельное пространство агрегата впрыска топлива.

Рис. 2.48. Агрегат центрального впрыска Mono-Motronic: 1 — уплотнительное кольцо; 2 — форсунка; 3 — крышка; 4 — уплотнительная прокладка; 5 — корпус; 6 — запор; 7 — датчик положения дроссельной заслонки; 8 — сепаратор; 9 — защитный чехол; 10 — кронштейн; 11 — выключатель дроссельной заслонки; 12 — регулятор холостого хода; 13 — регулятор давления

Регулятор холостого хода, расположенный в агрегате центрального впрыска ( рис. 2.48), оснащен выключателем датчика положения дроссельной заслонки, который подает к ЭБУ сигнал о том, что дроссельная заслонка находится в положении холостого хода. Положение холостого хода дроссельной заслонки отрегулировано на заводе-изготовителе и регулировке не подлежит.

Датчик содержания кислорода в отработавших газах установлен в приемной трубе глушителя и служит для передачи сигналов о концентрации кислорода в отработавших газах к контроллеру.

Топливо подается электрическим насосом марки, установленным в топливном баке. Его производительность должна составлять (см3/30 с) при напряжении, подаваемом на клеммы насоса, — 8 В: 175—195; 9 В: 290—310; 10 В: 390—410; 11 В: 515—535; 12 В: 640—660.

Для проверки датчика температуры поступающего воздуха при снятой клеммной колодке присоединить омметр к выводам 1 и 4 датчика и проверить сопротивление. Значения должны составлять, кОм: при температуре 0 °С: 5,0—6,2; при 20 °С: 2,0—3,0; при 30 °С: 1,6—2,0; при 50 °С: 700—900 Ом; при 80 °С: 300—350 Ом; при 100 °С: 175—225 Ом.

12.14.2 Обозначения на электрических схемах
Внутренние соединения (тонкие линии) – такие соединения не представляют собой проводов, однако по ним идет электрический ток. Они дают возможность проследить пути протекания тока внутри электрооборудования. Зажим 15 – при включенном зажигании на нем имеется напряжение аккумулятор.

12.14.5 Вентилятор радиатора и отопителя
Е9 – выключатель вентилятора отопителя; F18 – выключатель вентилятора радиатора; F87 – термовыключатель; J138 – реле вентилятора радиатора; L16 – лампа подсветки регулятора холодного воздуха; N23 – сопротивление вентилятора отопителя; S24 – предохранитель перегрева; V2.

12.14.6 Система преднакала, клапан отключения подачи топлива
F26 – термовыключатель автоматического пускового устройства карбюратора; F35 – термовыключатель подогрева впускной трубы; J81 – реле подогрева впускной трубы; N1 – автоматическое пусковое устройство карбюратора; N51 – подогреватель впускной трубы; N52 – элемент подогрева.

12.14.7 Система зажигания
G40 – датчик Холла; N – катушка зажигания; N41 – блок управления; О – распределитель зажигания; Р – разъем свечей зажигания; Q – свечи зажигания

12.14.8 Система питания, панель приборов
F1 – датчик давления масла (1,8 бара); F22 – датчик давления масла (0,3 бара); G – датчик уровня запаса топлива; G2 – датчик температуры охлаждающей жидкости; К1 – контрольная лампа дальнего света; К2 – контрольная лампа генератора; К5 – контрольная лампа световой сигн.

12.14.9 Комбинация приборов
G1 – указатель уровня топлива; G3 – указатель температуры охлаждающей жидкости; G5 – тахометр; J6 – стабилизатор напряжения; Y2 – цифровые часы J243 – указатель давления масла, уровня охлаждающей жидкости и тахометр; КЗ – лампа давления масла; L8 – лампа подсветки часо.

12.14.11 Панель приборов
L28 – лампа подсветки прикуривателя; R – разъем радиоприемника; Т1b – разъемное соединение,1 контакт, за блоком реле; Т1с – разъемное соединение, 1 контакт, за блоком реле; Т2с – разъемное соединение, 2 контакта, в моторном отсеке слева впереди; Т2i – разъемное соединение, 2.

12.14.12 Освещение салона
F2 – дверной выключатель передней левой двери; FЗ – дверной выключатель передней правой двери; F10 – дверной выключатель задней левой двери; F11 – дверной выключатель задней правой двери; Т1е – разъемное соединение, 1 контакт, в багажнике слева; Т1g – разъемное соединен.

12.14.13 Фары, стояночный свет
Е4 – переключатель дальнего света фар; L1 – двухнитевая лампа левой фары; L2 – двухнитевая лампа правой фары; L13 – лампа дальнего света левой фары; L14 – лампа дальнего света правой фары; М1 – лампа стояночного света левая; М3 – лампа стояночного света правая; Т56 – .

12.14.14 Переключатель указателей поворотов, аварийная сигнализация
Е2 – переключатель указателей поворотов; ЕЗ – выключатель аварийной сигнализации; Е19 – выключатель стояночного света; J2 – реле аварийной сигнализации; К6 – контрольная лампа аварийной сигнализации; Т4с – разъемное соединение, 4 контакта, за облицовкой переключателя на.

12.14.15 Указатели поворотов
М2 – лампа габаритного света задняя правая; М4 – лампа габаритного света задняя левая; М5 – лампа переднего левого указателя поворотов; М6 – лампа заднего левого указателя поворотов; М7 – лампа переднего правого указателя поворотов; М8 – лампа заднего правого указателя п.

12.14.16 Выключатель света, стоп-сигнал
Е1 – выключатель света; Е20 – регулятор подсветки приборов; F – выключатель стоп-сигнала; L9 – лампа подсветки выключателя света; М9 – лампа стоп-сигнала левая; М10 – лампа стоп-сигнала правая; Т1m – разъемное соединение, 1 контакт, на контакте З-контактной колодки

12.14.17 Обогрев заднего стекла, звуковой сигнал
Е15 – выключатель обогрева заднего стекла; F4 – выключатель фонарей заднего хода; Н1 – двухтоновый звуковой сигнал; J4 – реле сигнала; К10 – контрольная лампа обогрева заднего стекла; L39 – лампа подсветки выключателя подогрева заднего стекла; М16 – лампа заднего хода левого.

12.14.18 Противотуманные фары
Е23 – выключатель противотуманных фар и задних противотуманных фонарей; К13 – контрольная лампа задних противотуманных фонарей; L20 – лампа заднего противотуманного фонаря; L40 – лампа подсветки выключателя противотуманных фар и задних противотуманных фонарей; Z20 – сопр.

12.14.19 Стеклоочиститель и стеклоомыватель
E22 – выключатель стеклоочистителя; Н – выключатель звукового сигнала; J31 – реле омывателя ветрового стекла; Т4с – разъемное соединение, 4 контакта, за облицовкой переключателя на рулевой колонке; Т5с – разъемное соединение, 5 контактов, за облицовкой переключателя н.

12.14.20 Стеклоочиститель и стеклоомыватель заднего стекла (только VW Golf)
J30 – реле заднего стеклоочистителя; V12 – двигатель заднего стеклоочистителя; V59 – насос переднего и заднего стеклоомывателя

12.14.21 Блок управления Mono-Jetronic, устройство впрыска
F60 – датчик положения дроссельной заслонки на холостом ходу; G39 – лямбда-зонд; J202 – блок управления Mono-Jetronic за бачком радиатора слева; N80 – электромагнитный клапан угольного фильтра; N114 – клапан регулировки момента зажигания; V60 – привод дроссельной заслонк.

12.14.22 Система зажигания, блок управления Digifant
F60 – датчик положения дроссельной заслонки на холостом ходу; F81 – датчик положения дроссельной заслонки при максимальной частоте вращения; G19 – потенциометр измерителя воздушной смеси; G40 – датчик Холла; G42 – датчик температуры всасываемого воздуха; G61 – датчик детонац.

12.14.23 Система впрыска топлива Digifant
N30 – форсунка 1-го цилиндра; N31 – форсунка 2-го цилиндра; N32 – форсунка 3-го цилиндра; N33 – форсунка 4-го цилиндра; N71 – клапан стабилизации холостого хода; J169 – блок управления Digifant; J176 – реле стабилизации частоты вращения холостого хода; G39 – лямбда-зонд

Volkswagen Golf Country 1991, двигатель бензиновый 1.8 л., 98 л. с., полный привод, механическая коробка передач — электроника

Машины в продаже

Комментарии 41

куплю неисправный блок

подскажите эбу037 906 022 ЕЕ(АУДИ АБК) есть у кого распиновка или какой ЭБУ ПОДОЙДЁТ?

Может у вас есть схема проводки к датчикам и ЭБУ?

Вот он, а как узнать наминал не знаю

Это диод, если я правильно нашел его на схеме, то это 1т4007

Всем привету. Кто скажет что за наминал у этого резистора ( матор 1.8 )

А где резистор то? В кружке его нет

Кружок, которым обведен резистор, которого нет на фотке.

И что будет если поменяю на 037 906 022 М

нужно проверить идёт ли нормально масса с акб на корпус и с корпуса на двигатель, что бы не спалить новые мозги! Все мозги с номером 037 906 022 взаимозаменяемы, по моим данным, не смотря на буквы в конце.

Да, проблема была в массе, из-за этого мозги сгорели, но уже постингом мозги
Но перед этим купил другие мозги 037 906 022 М, и с моим мотором они не работали, форсунки не открывались, хотя форсунки в порядке
Но уже все сделано, спасибо вам

Ищу схему распиновки ЭБУ двигателя

Распиновку жгута я и без того уже вкурсе в том числе и что куда приходит на ЭБУ, просто пока я жгут распотрашил и все провода доступны, хотелось бы сразу знать все возможности данного ЭБУ, и если мне какие-то его возможности понравятся и смогут в будущем понадобиться, то хотелось бы сразу приплести в косу все необходимые провода, чтоб потом вновь не вскрывать весь жгут с целью прокинуть какой-либо провод в внутри него.
Поскольку колхозное прокидывание проводов я терпеть не могу, не перевариваю все эти лишние сопли в технике.
К тому же рядом донорская коса лежит с Ауди с такой же движки но с автомата, и там больше проводов к ЭБУ приходит, вот и интересует вся распиновка всех его контактов.

хотелось бы сразу знать все возможности данного ЭБУ, и если мне какие-то его возможности понравятся и смогут в будущем понадобиться, то хотелось бы сразу приплести в косу все необходимые провода, чтоб потом вновь не вскрывать весь жгут

В ЭБУ есть все необходимое для управления двигателем. Что ты еще хоче или можешь добавить.
Ой сломаешь ты машинку.

Passat B5, 1998, МКПП,AHL С УВАЖЕНИМ, ВАСИЛИЙ.Добавить подпись- КАБИНЕТ-МОИ НАСТРОЙКИ-РЕДАКТИРОВАТЬ ПОДПИСЬ.

В ЭБУ есть все необходимое для управления двигателем. Что ты еще хоче или можешь добавить.
Ой сломаешь ты машинку.

Важно не то что хочу или могу добавить, а важнее узнать всё то что уже может данный ЭБУ.
А по поводу сломаешь, так она и так сломанная стояла без двигателя 2-3 года у меня, теперь вот надумал купил двигатель такой же ADR, но с ауди. Хочу запустить машинку, вернее сказать уже прежде запустил несколько раз, но после запуска у меня на машине начал троить двигатель, хотя на Ауди когда осматривал работал чисто. Коса и ЭБУ мои, на всякий случай взял и косу с Ауди (хоть она и не подходит мне, для донорства) зная что на моей косяки в жгуте, сопли висели на датчике температуры двигателя, заодно после того как завёл помпа потекла, и из под крышки клапанов масло подтекает. В результате начал ковырять, поменял помпу уже, свечи что залил и шьют теперь тоже поменял на новые, снял крышку клапанов, поменял прокладки (новые купил), глянул состояние цепи с башмаком с верху (знаю теперь что в скором времени желательна замена), напрочь убитый натяжитель ГРМ был (странно что он вообще на нём работал), при этом обводной и натяжной ролики тоже в полумёртвом состоянии были, да и ремень уже вытянут, комплект уже заказал, завтра заберу с магазина. Пока время есть натяжной жду, решил жгут вскрыть весь починить провода на датчик температуры, чтоб культурно всё было без соплей, но после вскрытия обнаружил что во время пока менял двигателя где-то придавил жгут нечайно, в результате перебиты 3 провода на заслонку и 1 на регулятор натяжения цепи, с нарушенной изоляцией были все 4, в итоге меняю провода, благо взял жгут для донорства, вот и решил узнать по распиновки ЭБУ, может есть ещё что полезного в ЭБУ на что можно было бы сразу провода прокинуть кока жгут вскрыт.

Схемы и распиновки блоков ЭБУ некоторых легковых автомобилей

VW Passat B3

VW Passat Variant 2.0 1990 GT 2E

VAG типовой 45 pin

Renault 21

VW Polo – Mikas ebu 54

Toyota Mark II – ЭБУ 1G-FE GX81-GS130\131(26P 16P 12P)

Разъем B:
1)PRG: Выход на управление клапана адсорбера
2)PIM: вход: сигнал датчика абсолютного давления во впускном коллекторе (MAP(ДАД)).
3)THA: вход: Сигнал датчика температуры окружающего впускного воздуха.(ДТВ)
4)THW: вход: Сигнал датчика температуры охлаждающей жидкости.(ДТОЖ)
5)SOL: гидровентилятор(вискомуфта)
6)OX: вход: Сигнал лямбда-зонда (кислородного датчика)
7)TE2: аналогично TE1, но служит для управления подключением к внешнему трминалу/компу.
8)VF: выход: На диагностический разъем. Либо усиленный сигнал с лямбды, либо, при замкнутом TE2 на E1, выход данных по протоколу DLC-1.
9)E2: Общий датчиков и объединенного узла зажигания (с EO1 напрямую не соединен)
10)PSW:Диагностический вывод
11)VC. Датчик положения дроссельной заслонки
12)IDL. Датчик положения дроссельной заслонки
13)OP K-линия диагностики
14)KNK: вход: Сигнальный с датчика детонации.
15)TE1: вход: С диагностического разъема. (Закорачивание на E1 переводит блок в режим самодиагностики)
16)THWO:вход блока климата к датчикам температуры (режим AUTO на печке)

Audi B4

1,2 — ТНВД (регулятор количества)
3 — клапан остановки
4 — чек на приборке
5,12 — управляющая форсунка
6 — клапан егр
7 — клапан турбины (N75)
8 — реле свечей накала
9 —
10 — ТНВД (клапан впрыска при запуске )
11 — на лампу свечей накала
13 — тут появляется напряжение после включения зажигания и расходится на: датчик коленвала, датчик температуры двигателя, датчик давления воздуха, датчик температуры топлива в тнвд, датчик температуры впускного воздуха, расходомер и датчик уровня ож.
14 — выход на регулятор топлива тнвд и педаль газа
15,16,17 — + с реле подачи напряжения
18,19 — земля
20 — датчик температуры впускного воздуха
21,39 — ТНВД регулятор подачи топлива
22,23,24 —
25 — педаль газа
26 — концевик педали тормоза (схема круиза)
27 — L-line на колодке диагностики
28 — концевик педали сцепления
29 — вход сигнала спидометра (приходит из приборки)
30 —
31 — концевик педали тормоза (сюда приходит + при нажатии педали)
32 —
33 — педаль газа
34 — расходомер
35 — ТНВД (датчик температуры топлива)
36 — датчик уровня ож
37 — педаль газа
38 — расходомер
39 — ТНВД (регулятор подачи топлива)
40, 41 —
42 — K-line на колодке диагностики
43,44,45,46 —
47 — датчик коленвала
48,49 —
50 — выход тахометра
51 — датчик давления впускного воздуха
52 — расходомер
53 — датчик температуры ож
54 — датчик давления впускного воздуха
55 —

ЭБУ DIGIFANT II – Volkswagen Golf Country

Принципиальная схема моего ЭБУ DIGIFANT II — 037 906 022 AN и с буквами AM / CJ / CM

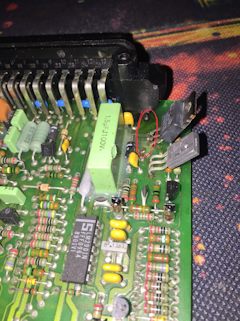

разорвало защитный диод на 5V стабилизатор TLE4267G.
похоже что аккумулятор воткнули наоборот, другой причины чтоб разорвало диод нет.

диод снял, подал питание через лампочку на 1 ножку разъема, минус на 23 ножку разъма. стабилизатор бодро выдал 4.97 вольта.

пока не решил каким диодом замениться. LQP 58 Gl как я понял нужен.

надеюсь картиночки пригодятся форуму

Pierburg

Оракул

Диод я так понимаю стоит между анодом к плюсу и катодом к минусу. В принципе ставь любой что найдешь, даже не смд.

parsh

Мастер советчик

Процесс превращения корыта в авто продолжается.
Сегодня посетил с визитом задний диван и выдернул коробочный мозг

вот он. черный ящик

и вот смотрю что не зря снял блочок.

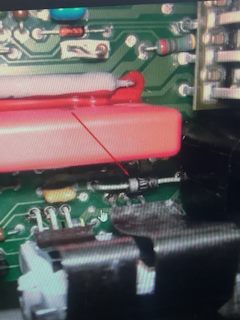

разорвало защитный диод на 5V стабилизатор TLE4267G.
похоже что аккумулятор воткнули наоборот, другой причины чтоб разорвало диод нет.

диод снял, подал питание через лампочку на 1 ножку разъема, минус на 23 ножку разъма. стабилизатор бодро выдал 4.97 вольта.

пока не решил каким диодом замениться. LQP 58 Gl как я понял нужен.

надеюсь картиночки пригодятся форуму

Дъмитръ

Оператор педального узла

Pierburg, угу, там особо разницы нет что ставить, щас сковырну чего нибудь со старых плат

parsh, в данный момент коробка работает, хотя со своими заскоками.
изначально был так :

заменил масло. заменил фильтр. восстановил рваный жгут до F125 переключателя.

теперь вот мозги восстановлю. но думаю что особо изменений не будет.

Дъмитръ

Оператор педального узла

Еще чуток фоток.

Дъмитръ

Оператор педального узла

диод заменил на RS1K быстродействующий на 1А 800В, вполне пойдет.

Попутно разрисовал себе шину, которая приходит к блоку.
Прозвонил все датчики клапаны соленойы и прочее, уже непосредственно на разъме к мозгам.

Не понравился соленойд Ev2(89) ножки блока 67 и 54, или 1 и 4 в круглом разъеме на коробке. Вместо 50-60 Ом показа 144 Ома.
Через лампочку в 21 Вт подал питание с батареи на ножки 1 и 4, после этих манипуляций сопротивление стало 58 Ом.
Жду тепла, буду скидывать поддон коробки и смотреть что там в соленойдах и шлейфе такой неконтакт выдает.
И еще не понравился датчик температуры ATF, ножки 1 и 12 на разъеме коробки, при -3 градусах сопротивление у него отсутствует, хотя по дате на коробку оно должно быть 6-10 кОм.

Дъмитръ

Оператор педального узла

распиновка разъема мозгов.

Дъмитръ

Оператор педального узла

5,28,50. контакты. Реостат на моновпрыске на ДПДЗ

12 контакт. в мозги мотора, если имеется кондиционер.

61 контакт, 51 предохранитель на 5А. +12 при включеном зажигании и при прокручивании стартера.

что можно прозвонить на разъеме приходящем к мозгам коробки:

аккумулятор подключен, зажигание выключено. постоянный плюс на 45 контакте.
зажигание включено, +12В на 23 и 60 контакте.

при нажатии педали тормоза, +12В на 15 контакт, при отпущеной педали 0В

педаль газа в пол, должна появиться земля на 16 контакте, педаль отпущена-пусто.

1 соленойд – контакты 67 и 55. примерно 55-60 Ом
2 соленойд – контакты 67 и 54. примерно 55-60 Ом
3 соленойд – контакты 67 и 09. примерно 55-60 Ом
4 соленойд – контакты 67 и 47. примерно 3-5 Ом
5 соленойд – контакты 67 и 56. примерно 55-60 Ом
6 соленойд – контакты 58 и 22. примерно 3-5 Ом
7 соленойд – контакты 67 и 10. примерно 55-60 Ом

Датчик температуры масло в коробке контакты 67 и 6.

20С- 240 КОм
60С- 48.8 КОм
120С- 7.4 КОм

датчик скорости движения (vehicle speed sensor)
контакты 65 и 20. примерно 800 Ом

датчик скорости вращения коробки ( transmission vehicle speed sensor)
контакты 66 и 21. примерно 800-900 Ом

Семён-механик

Участник

WRH2E

Деспот форума, лепший сябр Феи

Дъмитръ

Оператор педального узла

Семён-механик, благодарствую за поправочку

WRH2E, я пока не добрался до человека с ноутом и вагом.
Если после сброса ошибок, опять вылезет датчик температуры, то шлейф в помойку.
А шлейф наверно лечится МГТФ проводом, благо допуск у МГТФ от -60 до +220 градусов.

и желание у меня дикое, при возможности поставить механику. и каждая неполадка меня к этому моменту приближает.

Дъмитръ

Оператор педального узла

Споткнулся на датчике температуры масла в коробке.
В разных датах на коробку, по разному переводят. Путаница какая то.
Там же простой терморезистор или термистор используется, с вполне предсказуемой характеристикой.

данные с мануала:

20С- 24.700 Ом
60С- 48.800 Ом
120С- 7.400 Ом

данные с другого источника :

20С- 0.24 МОм
60С- 48.8 КОм
120С- 7.4 КОм

однако хренотень какая то.

какие должны быть показания в действительности?

WRH2E

Деспот форума, лепший сябр Феи

Дъмитръ

Оператор педального узла

хрень в том, что не может сопротивление так изменяться.

20С- 24.700 Ом .
60С- 48.800 Ом
120С- 7.400 Ом .

ошибка или на 20С или на 120С

Профессиональный советчик

kostik(tm)

Постоянный участник

данные с другого источника :

20С- 0.24 МОм
60С- 48.8 КОм
120С- 7.4 КОм

однако хренотень какая то.

Так то 0.24Мом это 240Ком или 240000ом так что верьте второму источнику

В мануале очепятка похоже, термодатчик не может имет такую характеристику, она как правило линейная.

Дъмитръ

Оператор педального узла

Меня тоже насторожила заманчивая загогулина, если строить график по данным из мануала. А ведь если не обратить внимание, то можно и на замену термистора вместе с косой налететь

Вписал в основную таблицу проверки :

20С- 240 КОм
60С- 48.8 КОм
120С- 7.4 КОм

Надеюсь что мы не зря эту неточность отловили в мануале

ВладГор

Просто заглянул

Имею такую же картину с сгоревшим диодом (маркировка LQP 98). Чем заменить?

На плате есть следы попадания воды и окисления в месте расположения этого диода, рядом находится еще один, такой же.

Надеюсь что сгоревший диод причина отсутствия 4 скорости в коробке, а не наоборот, как следствие вышедшего из строя соленоида.

Какие мысли господа?

Воткнули диод на 1А, изменений нет.

Дъмитръ

Оператор педального узла

ВладГор, плату в месте контакта с водой мыть. спиртом.
дорожки со следами разложения лака осмотреть, очистить, прозвонить на обрыв.
плата двухсторонняя, поэтому проверить в местах попадания воды проходные отверстия печати, очень часто разлагаются в них трубочки проходные от влаги и прочих жестоких процессов.
Диод с обозначением LQP по каталогам не пробивается, и чье это творение не ясно, хотя значок на диоде соответствует фирме General Semiconductor.
я себе ставил диод RS1K быстродействующий на 1А 800В.
smd детальки не люблю. каждый производитель свои стандарты и обозначения лепит, постоянно проблемы с ними были на бывшей работе, бытовая техника из китайской элементной базы. жуть.

Просто заглянул

Дернул меня черт помыть двигатель. Итог- двигатель блестит, два цилиндра не работают, коробка в аварийном режиме со страшными рывками. Заменой катушки зажигания двигатель реанимировал быстро (3000 т.р). С коробкой пришлось повозится. Понимая, что механическая часть при мытье пострадать не могла, взялся за электрику. Подключив Ваг ком обнаружил что нет связи с мозгом коробки (099 927 733 AF). Безуспешно промучившись два дня( проверка разъемов, датчиков и т.п.) поехал к спецам. Они вынесли вердикт- мозгам кранты. В этот же день на разборе неслыханно повезло, всего за 8000 т.р. нашел точно такой же блок! Поставил и машина поехала как и прежде, но появился толчок при переключении со 2 на 3. Проездив так три дня решил разобрать свой блок( терять нечего- либо починю, либо выкину. Разобрав увидел идеальную картину.Все сухо и чисто. Понимая, что так быть не может решил отпилить правое крепежное ухо. И не зря!
Прозвонив обнаружил обрыв одной дорожки, и отсутствие контакта через две переходные втулки. Промучившись часа полтора ( плата все таки трехслойная- видно на просвет) получил следующее

Места пайки вскрыл лаком, приклеил монтажное ухо. И о чудо-все заработало. Ваг комом скинул ошибки, проехал, ошибки больше не появились. Но толчок при переключении со 2 на 3 напрягает- буду смотреть уровень масла.

Внедрение электроники в конструкцию мотора авто привело к тому, что работу двигателя контролирует электронный блок управления двигателем ECU (ЭБУ). Модули подобного типа также имеют название контроллер. Бензиновый или дизельный мотор, а также другие системы автомобиля управляются посредством специальных блоков управления. Их несколько типов и все они имеют свою схему подключения к бортовой электронике.

Электронный блок управления двигателем ведет постоянный и непрерывный обмен данными с модулями управления других систем. Потоки данных передаются по специальной CAN-шине. Посредством указанной шины реализовано эффективное объединение всех электронно-цифровых систем автомобиля, что и представляет в итоге единую бортовую сеть. Далее приводим справочник по всем самым распространённым ЭБУ.

Распиновка разъемов ЭБУ ВАЗ Январь

Схема Январь 5.1

Схема Январь 7.2

Распиновка Январь 7, BOSCH M7.9.7, М 73

Подключение К-лайн адаптера

Распиновка разъемов ЭБУ ВАЗ Bosch

Bosch 7.9.7 Январь 7.2

Модификации электронных блоков управления авто ВАЗ

Модификация седьмого января зависит от объема двигателя. Производства BOSCH блоки управления монтировались только на те автомобили, которые шли на экспорт (они удовлетворяли экостандарту ЕВРО-3). На 1,5л 8 кл. моторы оснащались такими ЭБУ:

Схемы и распиновки блоков ЭБУ некоторых легковых автомобилей

VW Passat B3

VW Passat Variant 2.0 1990 GT 2E

VAG типовой 45 pin

Renault 21

VW Polo – Mikas ebu 54

Toyota Mark II – ЭБУ 1G-FE GX81-GS130\131(26P 16P 12P)

Разъем B:
1)PRG: Выход на управление клапана адсорбера
2)PIM: вход: сигнал датчика абсолютного давления во впускном коллекторе (MAP(ДАД)).
3)THA: вход: Сигнал датчика температуры окружающего впускного воздуха.(ДТВ)
4)THW: вход: Сигнал датчика температуры охлаждающей жидкости.(ДТОЖ)
5)SOL: гидровентилятор(вискомуфта)
6)OX: вход: Сигнал лямбда-зонда (кислородного датчика)
7)TE2: аналогично TE1, но служит для управления подключением к внешнему трминалу/компу.
8)VF: выход: На диагностический разъем. Либо усиленный сигнал с лямбды, либо, при замкнутом TE2 на E1, выход данных по протоколу DLC-1.
9)E2: Общий датчиков и объединенного узла зажигания (с EO1 напрямую не соединен)
10)PSW:Диагностический вывод
11)VC. Датчик положения дроссельной заслонки
12)IDL. Датчик положения дроссельной заслонки
13)OP K-линия диагностики
14)KNK: вход: Сигнальный с датчика детонации.
15)TE1: вход: С диагностического разъема. (Закорачивание на E1 переводит блок в режим самодиагностики)
16)THWO:вход блока климата к датчикам температуры (режим AUTO на печке)

Audi B4

1,2 — ТНВД (регулятор количества)
3 — клапан остановки
4 — чек на приборке
5,12 — управляющая форсунка
6 — клапан егр
7 — клапан турбины (N75)
8 — реле свечей накала
9 —
10 — ТНВД (клапан впрыска при запуске )
11 — на лампу свечей накала
13 — тут появляется напряжение после включения зажигания и расходится на: датчик коленвала, датчик температуры двигателя, датчик давления воздуха, датчик температуры топлива в тнвд, датчик температуры впускного воздуха, расходомер и датчик уровня ож.
14 — выход на регулятор топлива тнвд и педаль газа
15,16,17 — + с реле подачи напряжения
18,19 — земля
20 — датчик температуры впускного воздуха
21,39 — ТНВД регулятор подачи топлива
22,23,24 —
25 — педаль газа
26 — концевик педали тормоза (схема круиза)
27 — L-line на колодке диагностики
28 — концевик педали сцепления
29 — вход сигнала спидометра (приходит из приборки)
30 —
31 — концевик педали тормоза (сюда приходит + при нажатии педали)
32 —
33 — педаль газа
34 — расходомер
35 — ТНВД (датчик температуры топлива)
36 — датчик уровня ож
37 — педаль газа
38 — расходомер
39 — ТНВД (регулятор подачи топлива)
40, 41 —
42 — K-line на колодке диагностики
43,44,45,46 —
47 — датчик коленвала
48,49 —
50 — выход тахометра
51 — датчик давления впускного воздуха
52 — расходомер
53 — датчик температуры ож
54 — датчик давления впускного воздуха
55 —

ЭБУ DIGIFANT II – Volkswagen Golf Country

Принципиальная схема моего ЭБУ DIGIFANT II — 037 906 022 AN и с буквами AM / CJ / CM
