Описание:

OBD2 коннектор в форме трапеции, состоит из 16 контактов.

Способы диагностики ЭБУ и ошибок, прошивка VW Polo через OBD2

Напомним: автомобили типа Поло не поддерживает режим сервиса через приборную панель. Информация о состоянии узлов выводится на электронное табло панели приборов, а опрос выполняется сразу после старта транспортного средства. По этой причине не стоит искать комбинаций действий, запускающих самодиагностику.

Доступный способ – сервис через адаптеры и сканеры. Этот метод позволяет провести глубокий анализ каждого узла. Сервис сканерами определит текущие ошибки в памяти ЭБУ, отобразит реальные параметры работы систем.

Подключение выполняется через диагностическую колодку. Опрос ЭБУ происходит через информационную шину. Сканер транслирует данные, переводя их в понятный для сервисного ПО вид.

Инструкция по диагностике Volkswagen Polo своими руками с помощью ноутбука или смартфон через OBD2 разъём

Определить, где находится OBD разъем

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для Хендай Солярис зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Фольксваген Поло».

Для определения типа OBD2 протокола и поддерживаемых вашим авто режимов диагностики можно на странице: «Режимы диагностики и протоколы автомобилей Volkswagen».

Частые вопросы по автодиагностике через компьютер или смартфон Volkswagen Polo

Рассмотрим наиболее популярные моменты, связанные с сервисом Поло.

Volkswagen polo sedan 2021, двигатель бензиновый 1.6 л., 105 л. с., передний привод, механическая коробка передач — электроника

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Альтернатива сервисной диагностике

Ещё пять лет назад, оценить техническое состояние Volkswagen Polo можно было только в СТО. Благо современные технологии не стоят на месте, и сейчас в продаже множество портативных датчиков, гаджетов для самостоятельного сканирования машины.

Урезанный вариант портативного сканера не может в полной мере предоставить подробную информацию о машине, но фактических параметров вполне достаточно для отслеживания технического состояния.

Многие разработчики сознательно спекулируют на программном обеспечении, переводя его в принудительном порядке из категории «бесплатное» в «платное». Причины очевидны.

Архив объявлений

доставка до ТК 500₽

доставка до ТК 300₽

доставка до ТК 300₽

autoclub48 (И.П. Мышкина Т.В.)

доставка до ТК 300₽

доставка до ТК бесплатно

доставка до ТК 500₽

доставка до ТК 300₽

autoclub48 (И.П. Мышкина Т.В.)

доставка до ТК 500₽

доставка до ТК бесплатно

доставка до ТК 450₽

Смотрите все объявления в архиве

Важно:

Автомобили концерна VAG не оснащены функцией самодиагностики при помощи приборной панели. Существует вывод информации о неисправности на электронное табло. Такая возможность впервые внедрена на автомобилях Фольксваген в 1997 году. Владельцу не требуется выполнять набор манипуляций для запуска теста систем – при включении зажигания происходит опрос с последующим выводом сообщений.

Второй метод сервиса – диагностика сканерами. Такой подход позволяет произвести анализ состояния узлов на более глубоком уровне. При этом вывод информации с узлов происходит в режиме реального времени.

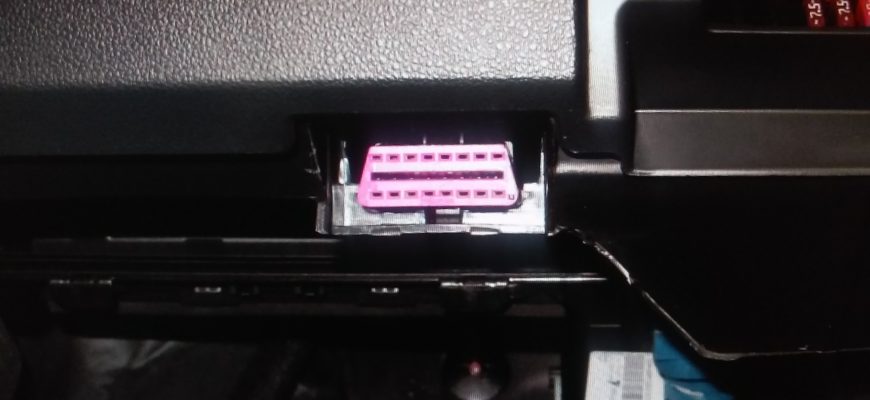

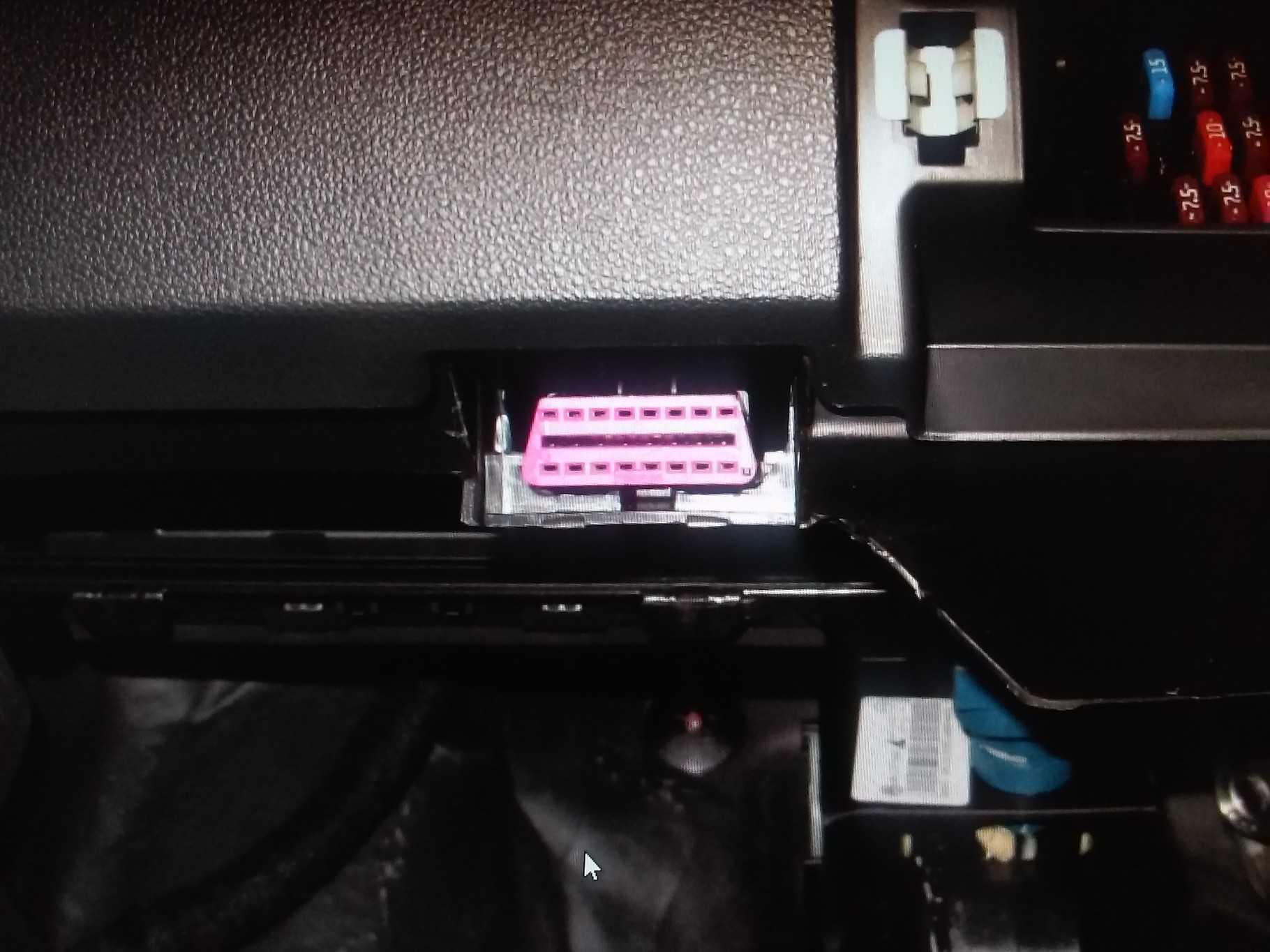

Где находится диагностический разъем фольксваген поло

Нажимаем Подключить Через некоторое время, бывает вплоть до минуты, адаптер подключится к автомобилю, все возможные для выбора пункты меню начнут светиться: Программа готова к использованию, машина общается с телефоном.

Мы успешно подключились, можем это ещё раз проверить, найдя в динамических параметрах пункт «обороты двигателя»: Вот примерно такие у нас на Polo Sedan холостые обороты.

Данные несколько раз в секунду меняются, так как с датчиков берётся информация в данный момент времени. Обороты двигателя в другом отображении.

Горит лампочка чек энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Демонтаж приборной панели

Для демонтажа панели приборов снимите нижнюю накладку рулевого кожуха и выкрутите два самореза.

Фото 1. Саморезы крепления приборной панели

Диагностика автомобилей volkswagen

Диагностика Polo седан с использованием смартфона. Все установлено без проблем.

Диагностика автомобиля volkswagen,адаптером elm327 obd2 bluetooth

Диагностика Поло Седан Запись будет интересна в первую очередь новичкам. Если кому то это покажется бестолковым и давно известным — пройдите мимо, что не ясно, спрашивайте.

Я бы советовал брать адаптер, который связывается с вашим телефоном по блютуз, нежели по Wi Fi.

На адаптере должны замигать лампочки. Далее, включаем блютуз на телефоне и открываем программу Автодоктор Первое что мы видим открыв программу.

Диагностика и самодиагностика volkswagen polo

В соответствии с утверждённым графиком каждый автомобиль, в том числе и Фольксваген Поло, проходит плановый технический осмотр. Моторист приступает к комплексной диагностике с целью изучения общего технического состояния машины, идентификации поломок, расчёта количества деталей, комплектующих. Полученные данные анализируют, подготавливают расходный материал для ремонта.

Учитывая сложность конструкции механизмов, наличия многочисленных датчиков, электронных блоков управления для профилактики потребуются специальные портативные сканеры. Мастер подключает оборудование в диагностический разъем, запускает двигатель, в режиме онлайн получает все необходимые данные.

Сертифицированные сервисные центры используют следующие сканеры для считывания данных Volkswagen Polo: Bosch Mono-Motronic 12 3, Bosch Mono-Motronic 1.3, Magneti-Marelli 1 AV. Они предназначены для диагностики конкретного узла, агрегата.

Оборудование используется для конкретного года выпуска автомобиля Volkswagen Polo. Например: 1989-1990, 1994-1997, 1993-1994, 1996-1997, прочие. Причина такого различия очевидна: разные технические характеристики, программное обеспечение, разъёмы.

Подключив и активировав сканер, моторист получает полную информацию о состоянии машины онлайн, перечень системных ошибок с возможностью их систематизации, удаления, устранения.

Полученные в ходе диагностики показатели анализируются, моторист полноценно подготавливается к ремонту, заблаговременно зная об основных поломках, дефектах, системных ошибках.

Практика диагностики используется не только при прохождении планового технического осмотра, но и перед покупкой, продажей автомобиля. Распространённая процедура проверки, позволяющая получить максимально полную и правдивую информацию о машине.

Диагностика поло седан

Показывает насколько в процентах двигателю «тяжело» в данный момент. Все возможности перечислять не буду, их очень много.

Надеюсь, что был полезен кому то, ну а те кто это всё знают, молодцы! Спасибо, если дочитали до конца, всем удачи, и чтобы поломки обходили стороной ваших железных коней!

Загорелся check engine на volkswagen polo?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Зачем нужна компьютерная диагностика

Компьютерная диагностика позволяет выявить большинство неисправностей в автомобиле. Ведь бортовой компьютер постоянно «сканирует» состояние автомобиля, отслеживает нормальное функционирование внутренних процессов.

Специалисты рекомендуют сделать компьютерную диагностику частью систематического техосмотра, и проводить ее хотя бы 1-2 раза в год.

Проводится эта процедура с помощью специального программного обеспечения на ноутбуке, который проводами подключается к бортовому компьютеру авто.

Еще такая диагностика относится к обязательным процедурам после покупки б/у автомобиля с рук.

И, конечно, не обойтись без проверки владельцам тех Фольксвагенов, на приборной панели которых загорелся код или текстовое предупреждение об ошибке, или сигнал EPC.

К сожалению, сам борткомпьютер может работать небезупречно. И тогда о том, что пройти диагностику нужно, владельцу сообщит ряд признаков (они могут и не сопровождаться сигналами о неисправностях):

  • серьезно увеличился топливный расход
  • мотор нестабильно работает, плохо набирает скорость, его троит
  • предохранители и датчики стали часто выходить из строя

Если появился хотя бы один из перечисленных признаков, нужно срочно отправляться в сервисный центр.

Если игнорировать такую ситуацию, рано или поздно на приборной панели появится красное окно с сообщением о сбое в работе двигателя, плюс 5- или 6-значный цифровой код. Это и есть ошибка EPC.

Кабель

Изделие подобно блютуз адаптеру, только способ передачи данных не по сети, а посредством кабеля. Во всём остальном различий нет. Недостаток в ограничении внесения изменений в системную прошивку, фиксированная длина кабеля для передачи данных.

Кабель vag

Коннектор используется мотористами сервисных центров для подключения портативных сканеров, ноутбуков к диагностическому разъёму Фольксваген Поло, считывания данных, внесения изменений. Программное обеспечение устанавливается на ноутбуке, два языка интерфейса: английский, русский. Главная особенность – возможность выхода в сеть интернет, для закачки дополнительных модулей, данных, прошивок.

С помощью кабеля VAG вносятся, корректируются различные данные, требующие этого. К работе допускаются только квалифицированные специалисты с опытом. Непрофессиональное вмешательство приводит к негативным последствиям, некорректной индикации.

Суммируя вышеизложенное, использовать приспособления с ограниченным функционалом для диагностики не запрещено. Насколько это обосновано решать владельцу самостоятельно. Следует учитывать срок гарантийного обслуживания технического средства. Вследствие непрофессионализма высока вероятность повреждения агрегата.

Код ошибки:  Диагностика двигателей ЯМЗ-536, ЯМЗ-5361, ЯМЗ-5362, ЯМЗ-5363, ЯМЗ-5364, их модификации и комплектации - 2 Июня 2016 -

Восстановление возможно только после капитального ремонта Volkswagen Polo. Во избежание негативных последствий, обслуживайтесь исключительно в сертифицированных сервисных центрах. Устанавливайте оригинальные детали.

Как провести диагностику автомобиля

Любой автомобиль, выпускаемый под маркой Volkswagen, известен качеством сборки и надёжной работой узловых агрегатов. Эти признаки позволяют владельцу испытывать истинное удовольствие от вождения. Поэтому при управлении автомобилем Volkswagen водитель проявляет особую осторожность в отношении транспортного средства при обслуживании и поддержании его в должном виде.

Опытный специалист начинает диагностику автомобиля с внешнего осмотра

Соблюдение конкретных сроков технического обслуживания в условиях сервисного центра или вне его придаёт автолюбителю уверенности в надёжной работе силовых агрегатов.

Какие механизмы подлежат стационарной диагностике

  • силовой агрегат, трансмиссия, ходовая часть, топливная аппаратура;
  • система охлаждения, кондиционирования, отопления;
  • система электрического питания, генератор, реле, катушка, электронный блок управления двигателем.

Компьютерная диагностика в дилерских центрах

За последние несколько лет технологии транспортных средств развиваются стремительно. И главной проблемой является техническое обслуживание электронных систем, неисправности которых невозможно определить визуально и на слух, как это было в предыдущих моделях Volkswagen.

Технический прогресс требует от механика знание технического устройства автомобиля и навыки работы с компьютерными программами

Современные автомобили требуют подключения сертифицированных приборов и присутствия опытных специалистов, чтобы правильно диагностировать проблемы. С новейшими диагностическими технологиями механики сервисного центра поставят корректный диагноз, точно определив причину сигнализации главного индикатора неисправностей: лампы «Check Engine».

Дилерский центр — это единственное место, которое следует рассматривать для ремонта Volkswagen. Помимо исключительного обслуживания клиентов и внимания к деталям, сервисный центр использует только оригинальные компоненты. Это важный момент, поскольку иные запчасти не соответствуют строгим требованиям производителя. Детали для технического обслуживания не должны отличаться различной надёжностью и качеством изготовления.

Ремонт автомобиля немыслим без подключения компьютера с надёжным программным обеспечением

Дополнительные преимущества компьютерной диагностики от дилера Volkswagen:

  • сертифицированные диагностические приборы;
  • обученные технические специалисты;
  • точное диагностирование проблем;
  • чёткое описание симптома неисправности;
  • актуальные базы возможных неполадок;
  • анализ конкретных действий владельца транспортного средства до первого появления ошибки;
  • мастер-класс актуальных советов;
  • оригинальные запчасти;
  • ремонт доступный у всех дилеров Volkswagen.

Взаимодействие электронных приборов и дальнейший анализ параметров внутренних систем помогают обслуживающему персоналу более точно оценить условия работы, при которых возникает неисправность.

Команда технических специалистов всегда находится в курсе новейших автомобильных технологий и имеет профессиональный практический опыт работы с автомобилями.

Дилер использует самое современное диагностическое оборудование, что помогает быстрее выявить проблему и начать работу над исправлением. Сочетая передовые технологии с реальным опытом, техники гарантируют оперативное проведение ремонта в строгом соответствии со спецификациями производителя.

Компьтерные технологии дают полное представление о техническом состоянии рабочих узлов и датчиков

Технические специалисты сервисного центра отвечают за качество бренда, используя только оригинальные фирменные продукты для проведения компьютерной диагностики посредством системы OBD-2, которая интегрирована в современные автомобили. При временных сбоях двигателя происходит активация индикатора неисправности на приборной панели, сигнализируя о возможных проблемах.

Стоимость услуг на проведение диагностики варьируется в зависимости от сложности поставленной задачи: стереть ошибку или выявить неисправный узел. Минимальная цена диагностики начинается от 500 рублей.

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

12345678
910111213141516
Меньшая сторона трапеции
ЦветНазначение
2J1850 Шина
4Заземление кузова
5Сигнальное заземление
6Линия CAN-High, J-2284
7К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10J1850 Шина-
14Линия CAN-Low, J-2284
15L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16Питание 12В от АКБ

Обзоры obd2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Программное ядро электронного блока Поло заменяется в процессе прошивки программаторами. Наиболее подходящим прибором для семейства VAG является VAS 5051, обладающий широкими возможностями в плане анализа и программирования. Также подходят адаптеры, типа VAG-COM.

Для прошивки необходимо:

  • ноутбук с предустановленным ПО;
  • свежий файл ядра ЭБУ;
  • кабель типа VAG-COM.

Обновление программной части происходит в автоматическом режиме. Во время чтения и записи памяти не требуется участие мастера

Перед прошивкой рекомендуем проверить заряд АКБ и ноутбука. При необходимости — обеспечить бесперебойное питания обеих. Во время обновления категорически не допускаются перебои сети. Это приведет к неработоспособности ЭБУ вплоть до его полной неработоспособности.

Обзоры диагностических сканеров для фольксваген поло

Читай подробные статьи по обзору автосканеров, в том числе совместимых с Фольксваген Поло.

Определение ошибок, их расшифровка

Считывание ошибок осуществляется сканером из памяти блока управления. В стандарте OBD2 предусмотрена специальная стандартизация неисправностей.

Ошибка состоит из пяти символов. На первой позиции стоит определитель неисправной системы:

  • P – двигатель, коробка передач;
  • B – салонная электроника, системы безопасности;
  • C – неисправности ходовых узлов;
  • U – ошибки внутренней шины обмена.

Вторая позиция – специфика обнаруженного дефекта:

  • 0 – общий для OBD2 определитель;
  • 1, 2, 3 – зарезервированный номер VAG.

На третьей позиции находится определитель самой ошибки:

  • 1, 2 – топливная система (подача), узлы очистки выхлопных газов;
  • 3 – зажигание;
  • 4 – системы контроля токсичности;
  • 5 – узлы, отвечающие за холостой ход и стабильность оборотов;
  • 6 – электронные блоки управления;
  • 7, 8 – определитель коробки передач, редуктора.

Сканер транслирует полученную информацию об ошибках в диагностическое ПО. На этом этапе происходит расшифровка кодированного пакета. Мастер видит сведения о неисправностях понятном виде.

Расположение колодки диагностического разъема фольксваген поло

НАШИ ПАРТНЕРЫ:

Любой современный легковой или грузовой автомобиль можно обслуживать и
ремонтировать самостоятельно, в обычном гараже. Все что для этого потребуется – набор инструмента и заводское руководство по ремонту с подробным (пошаговым) описанием выполнения операций. Такое
руководство должно содержать типы применяемых эксплуатационных жидкостей, масел и смазок, а самое главное – моменты затяжки всех резьбовых соединений деталей узлов и агрегатов автомобиля.
Итальянские автомобили –
Fiat(Фиат)AlfaRomeo(Альфа Ромео)Lancia(Лянча)Ferrari(Феррари)Mazerati(Мазерати) имеют свои конструктивные особенности. Также в особую группу можно выделить все французские машины –Peugout(Пежо),Renault(Рено) иCitroen(Ситроен). Немецкие машины сложные.
Особенно это относится к
MercedesBenz(Мерседес Бенц),BMW(БМВ),Audi(Ауди) иPorsche(Порш), в чуть меньшей – кVolkswagen(Фольксваген)
и
Opel(Опель). Следующую
большую группу, обособленную по конструктивным признакам составляют американские производители-
Chrysler,Jeep,Plymouth,Dodge,Eagle,Chevrolet,GMC,Cadillac,Pontiac,Oldsmobile,Ford,Mercury,Lincoln. Из Корейских фирм следует отметитьHyundai/Kia,GMDAT(Daewoo),SsangYong.

Совсем недавно японские машины отличались относительно низкой первоначальной стоимостью и доступными ценами на запасные части, но в последнее время они догнали по этим показателям престижные
европейские марки. Причем это относится практически в одинаковой степени ко всем маркам автомобилей из страны восходящего солнца – Toyota (Тойота),
Mitsubishi (Мицубиси), Subaru (Субару), Isuzu (Исудзу),
Honda (Хонда), Mazda (Мазда или как говорили раньше Мацуда), Suzuki (Сузуки), Daihatsu (Дайхатсу), Nissan (Ниссан). Ну, а машины, выпущенные под
японо-американскими брендами Lexus (Лексус), Scion (Сцион), Infinity (Инфинити), Acura (Акура) с самого начала были недешевыми.

Отечественные автомобили также сильно изменились с введением норм евро-3. лада калина, лада приора и даже лада нива 4х4 теперь
значительно сложнее в обслуживании и ремонте.

что делать если машина не заводится, как зарядить аккумулятор, как завести машину в мороз. ответы на эти вопросы можно найти на страницах сайта и книг.
представленных здесь же

Автомануал – от англ. manual – руководство. Пособие по ремонту автомобиля или мотоцикла. различают заводские руководства и книги , выпущенные специализированными автомобильными издательствами.

Cайт Автомануал не несет никакой ответственности за возможные повреждения техники или несчастные случаи, связанные с использованием размещенной информации.

Расположение разъема для диагностики у vw polo седан и лифтбек

Диагностический разъем стандарта OBDII расположен в нижней части панели приборов, слева от блока предохранителей.

Схемы расположения разъёмов и наглядные фото представлены ниже.

Расположение эбу vw polo:

Блок управления преимущественно расположен в подкапотном пространстве, в отсеке под дворниками. Для его извлечения необходимо:

  • открыть капот;
  • снять пластиковую защиту под дворниками (на некоторых моделях этого не требуется);
  • отстегнуть клипсы колодки;
  • отвернуть крепления ящика ЭБУ.

Отключение блока управления необходимо проводить только на отключенной от АКБ бортовой сети. В противном случае возможно повреждение модуля с полной его заменой.

Расшифровка данных в can шине vw polo sedan

Сегодня мы поговорим о методах расшифровки данных CAN шины на примере автомобиля VW Polo Sedan 2021 года выпуска. В интернете такие статьи часто называют Хаками CAN шины, но мне такое название не по душе.

В статье описаны методики поиска нужных данных в CAN шине автомобиля, примеры применения этих методик на VW Polo Sedan. В качестве оборудования для подключения к CAN шине используется Vega MTX. Еще чуть-чуть поговорим о телематике.

Код ошибки:  Переходник GM (ВАЗ, Daewoo) 12 pin - OBD II купить в магазине ELMSCAN.RU

Подключение к CAN шине произведено в двух местах: за приборной панелью (шина 500 Kbit/s) и за магнитолой (100 Kbit/s). Так же есть одно дублирующее подключение — подключение к разъему OBDII непосредственно на самом разъеме (500 Kbit/s).

Из использованных инструментов: блок мониторинга транспорта Vega MTX, оснащенный CAN сканером. Для его настройки на ПК программа Конфигуратор 1.27.14.

Больше информации о подключении к автомобилю и о MTX можно получить из видео, которое будет в конце статьи.

При подключении ко всем CAN шинам мы увидим такую картину:

В этом потоке данных надо найти те биты и байты, которые отвечают за нужные нам параметры.

На скриншоте ниже показано сколько датчиков в данный момент прописано в блоке телематики, и это еще не полный список. Можно уходить еще глубже и искать еще большее количество датчиков. Часть из этих датчиков в режиме реального времени отсылает показания на сервера, что позволяет в любой момент видеть состояние своего автомобиля.

Телематика — тема для отдельной статьи, поэтому не будем тут подробно на этом останавливаться.

Сразу появляется вопрос — зачем нужно искать данные в потоке, если можно их увидеть через ELM327 или другие диагностические приборы?

Здесь уже вопрос в том, для чего нам нужны эти данные. В нашем случае данные нам нужны для телематики, и, чтобы не вмешиваться в работу CAN шины, и не слать в нее ни каких данных, мы ищем их в потоке. В Vega MTX есть специальный режим работы с CAN шиной — режим «прослушивания». Режим говорит сам за себя, оборудование только слушает кан шину и ничего в нее не отправляет, тем самым минимизируя какие либо воздействия на штатную систему автомобиля.

К примеру датчик на открытие двери. Если мы будет его спрашивать запросом, то мы сможем это делать только на включенном зажигании. После выключения зажигания и засыпания CAN шины этот датчик будет нам недоступен. Если же мы найдем этот датчик в CAN потоке, то мы будем его видеть все время, когда работает CAN шина. А, при открытии двери, CAN будет просыпаться автоматически.

Также следует понимать, что все приведенные ниже примеры актуальны только для Polo Sedan в комплектации connect. В других комплектация может не быть каких-то из приведенных датчиков, а для других марок и моделей автомобилей данные будут находится совершенно в других ID.

Обращаю внимание, что по умолчанию в Конфигураторе стоит отображение значений в HEX формате. В дальнейшем нам не раз придется переводить данные из HEX формата в десятичные значения. Легче всего это сделать с помощью встроенного в Windows 10 приложения Калькулятор. Переводим его в режим “программист” и у нас появляется выбор, в какой системе счисления вводить данные, и они дублируются в других системах счисления.

По методу поиска все датчики в автомобиле я разделяю на несколько типов:

1. Бинарные датчики.

2. Быстро меняющиеся датчики.

3. Температурные датчики.

4. Пробег автомобиля.

5. Датчики уровня.

6. Датчики индикации.

7. Датчики с запросами.

Теперь перейдем к методам, с помощью которых можно найти каждый тип датчиков.

1. Бинарные датчики

Начнем с самых простых датчиков, бинарных.

К этим датчикам относятся датчики дверей, ремни безопасности, тормоз (горят ли стоп сигналы), ручной тормоз, нажаты ли кнопки и т.д. Их значение помещается в 1 бит, то есть может быть 0 (дверь закрыта) или 1 (дверь открыта).

Поиск их прост, но требует внимательности. Для поиска двери водителя надо открывать/закрывать дверь и смотреть, что меняется в CAN шине.

Конфигуратор подсвечивает красным те данные, в которых были изменения в течении нескольких последних секунд.

В нашем случае за дверь водителя отвечает нулевой бит первого байта сообщения с ID 470.

В том же байте лежат датчики все остальных дверей датчик багажника.

2. Быстро меняющиеся датчики

Быстро меняющиеся датчики похожи на бинарные датчики, только их значение больше, чем 1 бит. На эти датчики мы можем воздействовать и сразу же видеть изменения в CAN — шине.

К таким датчика относятся большинство датчиков положения: положения педали газа, положение стекол, положение АКПП, положение ключа зажигания. Помимо них это датчики скорости, оборотов, датчики ускорения руля, ускорения педали газа и т.д.

Для начала разберемся с датчиками положения на примере датчика положения педали газа.

Для этого глушим автомобиль, включением зажигание и, не заводя двигателя, нажимаем на педаль газа и следим за изменением в CAN шине.

Как правило, при отпущенной педали газа значение этого датчика 0, и, по мере нажатия на педаль газа, увеличивается до какого либо значения. Такой параметр мы видим в первом CAN в ID 280. Пятый байт изменяется от 0 (педаль отпущена) до FA (педаль нажата “в пол”).

Если перевести FA из HEX в DEC, то получим число 250. Следовательно, чтобы получить нажатие на педаль газа в процентах (от 0 до 100) надо умножить наше значение на 0.4.

Теперь перейдем к датчикам, которые не влезают в один байт, например, к оборотам двигателя. Плавно повышаем и понижаем обороты двигателя, при этом смотрим, что меняется в CAN шине. Обороты двигателя находятся в том же ID, что и педаль газа.

Поработав педалью газа можно понять, что данные тут стоят в обратном порядке. То есть старшая часть находится в 3м байте (считаем байты с нулевого), а младшая во втором байте.

Дальше надо перевести данные из HEX в DEC.

Дальше надо оценить реальные обороты по тахометру, или по диагностическим приборам. В моем случае стрелка была, примерно на 1600 об/мин по тахометру.

Дальше делим данные из CAN в десятичном формате (6508) на обороты двигателя с тахометра (1600) получаем 4.0675. Учитывая погрешность определения оборотов на глаз, округляем делитель до 4. После этого надо проверить показания по нескольким точкам. Для этого педалью газа выставляем разные обороты двигателя и сверяем их с данными из CAN шины.

В конфигураторе можно подставить все коэффициенты в настройки датчика и в режиме реального времени смотреть за изменениями оборотов.

Таким образом ищется большое число датчиков: усилия на тормозе, положение руля, ускорение руля, скорость автомобиля и т.д.

3. Температурные датчики

В Polo Sedan найти температуру было очень сложно. Для начала был найден байт, который медленно изменялся в большую сторону при нагреве автомобиля. После этого начинались поиски нужных коэффициентов.

Подключаем диагностику, выбираем температуру двигателя, и сравниваем показания CAN шины и данных из диагностики. Строим таблицу соответствия и подбираем коэффициенты.

В результате подбора коэффициентов появилась формула для расчета температуры.

XX* 0.75 — 48

где XX — значение 1 байта из ID 288 в DEC.

по формуле можно подсчитать, что на скриншоте была температура

179 * 0.75 — 48 = 86.25 °C.

где 179 это переведенное в десятичную систему число B3 из первого байта ID 288.

Но это тяжелый случай, на многих авто температура ищется намного легче.

Так как в шине сложно передать отрицательное число, то производители в качестве 0 измерений принимают значение -40°C, -48°C или -58°C. Поэтому подключаем диагностику и смотрим, какое сейчас значение температуры. Прибавляем к этому значения 40 (48 или 58), и переводим в HEX. Ищем полученное число в потоке. Ждем когда температура машины изменится на один градус и сверяем с найденным значением. Если его значение тоже увеличилось на 1, значит это нужный нам датчик.

Важно не путать значения из CAN шины со значениями диагностических запросов. Если одновременно будете искать показания в шине и будет подключен диагностический прибор, то в шине появятся еще и ответы на диагностические запросы. Их можно определить по ID. Обычно все, что идет свыше 700 ID — диагностические запросы и ответы.

Так же температуру охлаждающей жидкости всегда можно сделать запросом, о данном методе будет описано ниже в разделе о датчиках с запросами.

Можно для поиска температуры воспользоваться и другим методом: находим физически датчик температуры охлаждающей жидкости (ДТОЖ) на двигателе, отключаем его и подключаем к проводке автомобиля переменный резистор. Далее вращая резистор и следя за CAN шиной по методике поиска быстро меняющихся данных, можно найти показания температуры двигателя.

На практике таким методом не пользовался, так как ТОЖ всегда находилась или в потоке, или спрашивали машину запросом.

4. Пробег автомобиля

Один из самых важных параметров для телематики.

Для начала надо оценить, каких размеров мы ищем число. Если взять 2 байта (16 бит) данных, то в них максимум влезет число FF FF = 65 535. Автомобиль явно может проехать свыше 65 тысяч, значит пробег автомобиля должен быть минимум 24 бит длинной. Туда уже влезет 16 млн. км., что явно достаточно для пробега.

Но опять же, в разных автомобилях по разному. В Polo Sedan пробег пишется в км, в некоторых французах он передается с точностью до 100 метров. тогда число может занимать и 32 и больше бит.

Дальше для поиска следует взять пробег с приборной панели автомобиля и перевести его в HEX.

В нашем случае это 5732 км. Переводим его в HEX и получаем 16 64. Дальше поиском надо найти строку, где будет встречаться эта комбинация. Искать надо по одному байту, то есть сначала искать 16, потом в найденых вариантах смотреть, есть ли рядом с числом 16 еще и число 64. Число 64 может быть как слева, так и справа от числа 16. Так как пробег в этом автомобиле не большой, то, вероятнее всего, рядом с числом 64 так же будет 00. В Конфигураторе есть удобный поиск (CTRL F), если пользуетесь другим инструментом, то придется искать вручную эти данные.

Код ошибки:  obd 2 кабель 16pin на АлиЭкспресс — купить онлайн по выгодной цене

В нашем случае пробег найден в 520 ID

00 16 64 = 5732 км.

Для проверки желательно проехать еще несколько километров и проверить значение найденного датчика.

Таким же образом ищется пробег до заправки. В этом автомобиле приборная панель пробег до заправки не передает в шину, поэтому он сделан запросом.

6. Датчики уровня

Второй наиболее важный датчик для телематики — датчик уровня топлива. Можно его найти или в потоке, что предпочтительно, или запросом (менее предпочтительно, но в некоторых авто по другому не получится).

Для начала надо найти показания уровня топлива в диагностическом приборе. У меня уровень топлива нашелся в комбинации приборов (17 блок). В комбинации приборов показания с датчика уровня идут в литрах.

Сейчас в автомобиле 21 литр топлива.

Переводим 21 из DEC в HEX и получаем число 15. Поиском пробуем найти его. В потоке находится данное число в ID 320. Если число не находится, то нужно попробовать искать значения на единицу больше или меньше. В некоторых авто топливо идет с точностью в пол литра, потому надо поискать значение в 2 раза больше.

После того, как найден уровень топлива надо залить в автомобиль несколько литров топлива и посмотреть за результатом.

Так же можно разобрать бензобак, вытащить ДУТ из бака и перемещать его, следя за показания CAN шины. Или же снять разъем с ДУТ и подключить туда переменный резистор. Вращая его и следя за изменениями можно найти датчик уровня топлива. Если решили разбирать, тогда уровень топлива следует искать по методике поиска быстро меняющихся датчиков.

Так же при поиске не следует брать во внимание данные с ID свыше 700. Это диагностические запросы. После отключения диагностического оборудования эти данные пропадут. Более подробно с запросами мы разберемся ниже.

К примеру ответ на запросы диагностического оборудования уровня топлива из приборной панели выглядит так.

Также уровень топлива (в процентах) можно найти в стандартных OBDII запросах, но на VAG группе они не всегда показывают верные данные. На Skoda Rapid и Skoda Oktavia при полном баке диагностика показывает уровень топлива 85 %.

6. Датчики индикации

Датчики индикации сильно похожи на бинарные датчики, и искать их следует по той же методике. К этим датчикам относятся разнообразные иконки на приборной панели. К примеру состояние значка Check Engine находится в первом байте ID 480. При включении зажигания в этом датчике 2С.

После запуска, когда погаснет значок Check Engine (CE) в этом датчике будут 00.

Теперь остается вопрос, какой именно бит отвечает за значок CE. Переводим 2C в BIN и получаем число 0010 1100.

Дальше копируем весь 480 ID, изменяем первый байт на 2C (0010 1100) и пробуем посылать этот пакет в автомобиль.

Внимание!, слать данные в автомобиль не всегда безопасно, можно что нибудь сломать, или накрутить пробег. Прибегать к этому методу стоит только в случае, если датчик не смогли найти методом поиска бинарных датчиков.

В моем случае я слал в заведенный авто (что делать не рекомендуется) и у меня на приборке моргает значок CE и EPC.

Дальше посылаем вместо 2C (0010 1100) 08 (0000 1000). На приборке начинает моргать CE. Следовательно 3 бит отвечает именно за эту иконку.

Если слать 04 (0000 0100), то моргает значок EPC.

7. Датчики с запросами

Не все данные можно найти в потоке. К примеру в дизельном VW Transporter T4 в потоке нет температуры двигателя. Ее нет и на приборке. Поэтому приходится автомобиль спрашивать об этих параметрах. То же самое относится к уровню топлива на RioSolaris.

В этом примере попробуем спросить уровень топлива Polo Sedan. Заходим в 17 блок, как это мы делали в пункте про поиск уровня топлива, и спрашиваем приборную панель. Проанализировав запросы мы видим, что диагностика спрашивает уровень топлива следующей командой:

А в ответ приходит ей:

Дальше копируем ID 714, отключаем диагностический прибор и пробуем послать в автомобиль запрос. Если в ID 77E приходит такой же ответ, какой был при подключенной диагностике, то мы получили пакет с уровнем топлива (4 байт. HEX 15 = DEC 21 ) 21 литр.

В Vega MTX есть встроенные средства работы с датчиками с запросами. Там можно настроить, что бы запросы слались после включения зажигания с определенным интервалом или при соблюдение каких то условий.

На этом заканчиваю с методикой поиска данных в CAN шине. Если кто знает еще какие методики поиска нужных данных в CAN шине или поделится своим опытом, то с удовольствием выслушаю их.

До написания данной статьи делал видео по этой теме. В видео есть больше информации по подключению к CAN шине автомобиля, работе с Конфигуратором и файловым сервером

Ссылка на Конфигуратор

На сервере есть настройки для некоторых легковых автомобилей, грузовиков и сельскохозяйственной техники. Все файлы лежат в зашифрованном виде, можно увидеть какие датчики видны в CAN автомобиля. При подключении будут видны значения датчиков, но посмотреть адреса не получится.

Продолжение следует.

Уже на подходе статья о управлении внешней нагрузкой с руля, впрочем мои подписчики в инстаграмм и вк уже в курсе.

Я ВКонтакте

https://vk.com/fokin_alexey

Я в инстаграмм https://www.instagram.com/fokin91_smart/

Я на драйв 2 https://www.o-b-d.ru/users/as91/#blog

Расшифровка кодов диагностики obdii/eobd

Если ваш автомобиль поддерживает OBD2 или EOBD, то вы уже можете искать среди 5000 описаний кодов, являющихся стандартными для всех производителей. Это коды следующих серий: P0XXX, P2XXX, P34XX, B0XXX, C0XXX, U0XXX, U2XXX, U3XXX.

Также доступны более 13500 дополнительных кодов, специфичных для конкретных производителей.

Самостоятельная диагностика

Для тестирования автомобиля Volkswagen Polo понадобится: мобильный телефон на базе Андроид любой версии, блютуз адаптер (ELM327 OBD2 Bluetooth), программное обеспечение, скачанное с Плей Маркета. В наличии платные и бесплатные версии. Например: OBD Автодоктор, Torque (free).

  • устанавливаем на телефон одну из вышеуказанных программ, запускаем, активируем блютуз;
  • адаптер подключаем в специальный диагностический разъем. Он расположен под рулевым колесом, ближе к педали сцепления. Загорается индикатор красного (синего) цвета. В разных модификациях, производителях по-разному;
  • вставляем ключ в замок зажигания, запускаем мотор, работа на холостых оборотах;
  • соединяем телефон и адаптер посредством сети блютуз. Об успешном завершении сопряжения телефон уведомит информацией о номере протокола связи.

Запускаем программу, выбираем нужные данные, каталоги с информацией. Можно выводить, как один показатель, так и несколько одновременно для комплексного мониторинга параметров. Если каталог или файл горит красным цветом, значит, данные о датчике отсутствуют или он неактивен в данной версии. При необходимости сохраняем информацию для последующей распечатки на принтере.

Главный и единственный минус подобного программного обеспечения — невозможность внесения изменений в системные данные.

  • портативность;
  • минимальное потребление тока;
  • индикация необходимой информации для мониторинга общего состояния машины;
  • возможность активации дополнительных функций с выходом новых системных прошивок.

Таблица протоколов polo:

Режим сервисаТип протокола
KWP-1281KWP-2000CANCAN TP 1.6
KWP-1281
CAN TP 1.6
KWP-2000
UDS
Коды ошибокне поддерживается
Иммобилайзер
Параметры
Готовность OBD 2
Перекодировка
Адаптация узлов
Отдельные настройки
Коррекция, сброс SRI

Новые модификации используют стандарт шины CAN, включая спецификацию Comfort. Старые варианты работали на KWP-2000 и 1281.

Частота проведения диагностики транспортного средства

Дилерская сеть Volkswagen рекомендует один из двух режимов обслуживания, в зависимости от пробега: плановое ТО и контрольный осмотр.

Плановое ТО, рекомендуемое Volkswagen в российских условиях эксплуатации, предполагает замену:

  • масла через каждые 15 000 км пробега;
  • топливных фильтров каждые 30 000 км;
  • свечей зажигания, при использовании некачественного топлива;
  • воздушного фильтра.

Регламент этого режима обслуживания определяется пробегом в 15 тыс. км или временем эксплуатации при смене зимнего и летнего сезонов. При этом хозяин автомобиля не должен нагружать транспортное средство сверх допустимой массы и двигатель высокими оборотами.

Двигатель является основным агрегатом, требующим особого внимания

Контрольный осмотр рекомендуют проводить:

  • при интенсивной эксплуатации каждые 5 тыс. км;
  • короткие поездки в условиях города;
  • частые остановки на перекрёстках;
  • холодный запуск двигателя;
  • длительная работа на холостых оборотах;
  • эксплуатация в условиях запылённости;
  • при низкой наружной температуре;
  • эксплуатация при полной нагрузке;
  • частые подъёмы на холмы;
  • вождение с большим ускорением и интенсивным торможением.

Соблюдение графика обслуживания важно для сохранения VW в отличном состоянии. Регулярная ежемесячная проверка транспортного средства поможет определить небольшие проблемы. Это исключает проявление значительных неполадок и снижение топливной эффективности, предотвращая 70% проблем, которые приводят к поломкам авто.

Чип тюнинг и прошивка vw polo:

Обновление программного обеспечения блоков выполняется в двух случаях:

  • замена прошивки на новую;
  • чип-тюнинг двигателя и систем.

В первом случае выполняется замена серийной прошивки на ее новую версию. Процедура дает снижения расхода топлива, более корректное смесеобразование, что влияет на динамику.

Чип-тюнинг – отдельная процедура, выполняющаяся с целью прироста мощностных характеристик. Такая прошивка выполняется с помощью программаторов. ПО отличается от серийного с более «злыми» настройками.

Эбу volkswagen polo — особенности и марки

Модели блоков, используемых на этом автомобиле:

МодельГодТип топливаМарка ЭБУМодель блока
Volkswagen Polo2021БензинBoschMED17.5.21
MED17.5.20
MED17.5.24
MED17.5.25
2021ДизельDelphiDCM6.2V
1996, 1994БензинBoschMP9.0
ME7.5.10
MA1.2.3
1995, 1997-1998БензинBoschMP9.0
MA1.3
1995БензинMagneti MarelliIAW 1AV
1995БензинContinentalSimos 3
1995-1998Дизель
Бензин
BoschEDC15V
MA1.2.3
MSA15.5
ME7.5.10
2021БензинTemicDQ200
2021БензинBoschMED17.5.5_HW2
MED17.5.21

На некоторых моделях Поло встречаются ЭБУ типа Magneti Marelli IAW 4MV и их модификации.

Оцените статью
OBD
Добавить комментарий

Adblock
detector
