Дерганье при переключении передач или при трогании автомобиля. В некоторых случаях решить эти проблемы поможет адаптация нуля дроссельной заслонки и процедура адаптации функции диагностики пропусков воспламенения. Процесс адаптации не требует специального оборудования и может быть выполнен своими руками.
Re: Авто дёргается при разгоне.
Читаем внимательно официальную документацию:
После замены контроллера или сброса контроллера с помощью диагностического прибора (режим “Тест функций; Сброс ЭБУ с инициализацией”) необходимо выполнить процедуру адаптации нуля дроссельной заслонки и процедуру адаптации функции диагностики пропусков воспламенения.
При сбросе ЭБУ с инициализацией, происходит очищение накопленных данных, которые ЭБУ записывает в специальную область памяти.
В том числе и нулевое положение ДЗ, потомушто у датчиков положения ДЗ есть некоторый разброс и этот разброс надо учитывать.
Если сделать сброс с инициализацией и не сделать адаптацию, просто подождать 30 сек, с включенным зажиганием не заводя двигатель, то загорится “Чек”, машина будет ездить но “Чек” будет гореть.
Update. Забыл совсем. Загорится “ЧЕК” и машина будет ехать но плохо, ДЗ перейдет в режим LIMP HOME, педаль перестанет управлять газом, нажимай не нажимай.
Надо заглушить двигатель, и сделать адаптацию.
Зимой, если сделать сброс с инициализацией на холодном двигателе – придется ждать пока двигатель прогреется.
Если “ЧЕК” просто сбросить в этот момент, то можно будет ехать нормально до следующего запуска двигателя. Потом о5 LIMP HOME если не сделать адаптацию.
Просто так, не делая сброса с инициализацией, адаптацию не сделать.
При таком сбросе также стираются данные самообучения об Углах Зажигания и параметрах детонации, поэтому первое время пока ЭБУ не наберет статистику, машина будет ехать живее, но и нескомпенсированной детонации тоже будет больше. Потом всё вернётся как было.
Пропуски воспламенения для каждого двигателя индивидуальны, и в принципе оно само собой определяется при более менее динамичной езде.
Никогда не заморачивался этими торможениями и всегда эти самообучения пропусков оказываются успешными, если посмотреть ОпенДиагом.
ЗЫ.
Если возникает желание проверить, как там у меня прошла адаптация ДЗ, то это тоже происходит автоматически.
О5 читаем документацию.
Мне очень часто задают одинаковые вопросы, связанные с кодированием автомобилей группы VAG (Volkswagen, Audi, Skoda, Seat).
Постараюсь собрать небольшой FAQ на эту тему с решением самых часто встречающихся проблем.
1) Кодирование и сервис не появляется. Что делать?
Для того, чтобы появился пункт «Кодирование и сервис» надо: выбрать один из профилей подключения для Audi, Volkswagen, Skoda, Seat (какой именно — не важно) и подключиться к автомобилю.
2) А как узнать — у меня MQB или PQ26 или MLB-EVO?
В разделе «Кодирование и сервис» в верхней части есть выбор платформы. Там указаны модели.
Более старые платформы не поддерживаются.
3) Статус кодировок читается нормально, но при кодировании любых опций возникает неизвестная ошибка.
Во-первых, используйте качественный ELM327 адаптер.
Во-вторых, на многих автомобилях с 2021 м.г. для применения нового значения необходимо открыть капот и активировать ручник.
4) В статусе кодировки пишет «Кодирование не поддерживается или адаптер неисправен», хотя другие кодировки применяются нормально. Мне менять адаптер?
Нет. Вам указано на две возможные причины: либо кодирование не поддерживается, либо проблема в адаптера. Если адаптер позволяет применять другие кодировки, то логично сделать вывод, что проблема не в нем. Методом исключения отбрасываем одну из причин и у нас остается одна причина: кодировка просто не поддерживается вашим автомобилем.
Исключение #1: некоторые блоки дают ответ с небольшой задержкой, поэтому для доступа к таким блокам нужно внести изменения в настройки подключения к ELM327: Настройки — Подключение — Расширенные настройки — Отправлять команду ATST: можно попробовать значение 96 или FF (максимальное). Значение по умолчанию = 64.
Исключение #2: иногда требуется прочитать большой объем данных, с которым адаптер не справляется. В таком случае, действительно надо менять адаптер.
7) А что не так с моим адаптером? Он же подключается.
В который раз повторяю: качество адаптера это важно. Если плохой адаптер не позволяет ничего прочитать или закодировать — это хорошо. Вам надо просто его поменять. Гораздо хуже, когда плохой адаптер притворяется хорошим, но отправляет в автомобиль мусор или искажает данные, прочитанные из автомобиля. Это может привести к печальным последствиям.
Car Scanner позволяет создавать собственные кодировки, которые будут доступны в меню «Кодирование и сервис».
Функция является экспериментальной и в настоящий момент совместима только с протоколом CAN ISO 15765-4 11 bit.
Активация функции:
1) Настройки — Информация — Экспериментальные возможности: включить
2) Выйти из настроек на главный экран программы
3) Настройки — Custom codings
Создание кодировок:
Настройки — Custom codings — кнопка «+» — будет создан пустой шаблон для кодировки.
Шаблон кодировки состоит из следующих блоков:
1. Блок Description — описание, которое включает:
Group — Группа, к которой будет отнесена кодировка
Name — Название, отображаемое в списке кодировок и на странице кодировки
Description — Дополнительное описание, отображаемое в списке кодировок и на странице кодировки
Inner description — Дополнительное описание, отображаемое только на странице кодировки
Comment — Поле для заметок
1.1. Подблок Translations: позволяет задавать значения Name, Description и InnerDescription для других языков. Язык указывается в формате 2-letter ISO строчными буквами (например, ru, en, de, fr, de).
2. Блок Address and unit: в нем определяются запросы для чтения текущего значения и записи нового значения
Request header — заголовок для отправки запроса (формат, совместимый с командой AT SH ELM327, за исключением CAN 29bit: в таком случае надо указывать полный CAN ID: hhhhhhhh)
Response header — заголовок для получения ответа от ЭБУ (формат, совместимый с командой AT CRA ELM327, за исключением CAN 29bit: в таком случае надо указывать полный CAN ID: hhhhhhhh)
Extended address — дополнительный адрес CAN (формат, совместимый с командой AT CEA ELM327)
Tester address — адрес тестера при использовании дополнительного адреса CAN (формат, совместимый с командой AT TA ELM327)
Password visible — отображение поля для ввода кода доступа
Password — код доступа по умолчанию. Пока что поддерживаются пароли только для VAG UDS, при этом в Pre Write Commands необходимо добавить команду 2704
Password hint — подсказка к паролю (возможно другие варианты паролей)
Read mode and address — запрос для чтения текущего значения, включающий сервис и идентификатор (например: 2200A1, 21F5)
Write mode and address — запрос для записи текущего значения, , включающий сервис и идентификатор (например: 2E00A1, 3BF5)
ATST (hex) — Значение команды ATST, определяющей время ожидания ответа от блока адаптером ELM327. Формат hex, размер 1 байт, размерность: 1 = 4 мс.
Protocol — протокол в формате команды ATSP для ELM327. Если не заполнен, то команда не отправляется, соответственно, применяется только текущий протокол.
Open session command — запрос для открытия диагностической сессии
PreRead Commands — набор запросов для отправки после открытия диагностической сессии, но перед чтением текущего значения. Ответы на эти команды никак не анализируются (за исключением выбора VAG в качестве текущего бренда).
PreWrite Commands — набор запросов для отправки после открытия диагностической сессии, но перед записью значений. Ответы на эти команды никак не анализируются (за исключением выбора VAG в качестве текущего бренда).
PostWrite Commands — набор запросов для отправки после после отправки запроса для записи нового значения. Ответы на эти команды никак не анализируются (за исключением выбора VAG в качестве текущего бренда).
Make changes to initial data — если включено, то предполагается, что необходимо внесение изменений в данные, прочитанные из Read mode and address. Если отключено — прочитанные данные не участвуют в формировании запроса на запись данных и он формируется исключительно из значений опций или введенного значения.
3. Блок Value type определяет тип взаимодействия пользователя с кодировкой: выбор одного из заданных значений (опций) или ввод цифрового значения.
Выбор осуществляется в выпадающем списке из двух вариантов: Options и Input.
3.2. Input — предполагает ввод пользователем цифрового значения.
Byte number — номер байта в прочитанных данных, с которого начинаются данные изменяемого значения
Data length — длина значения в байтах (от 1 до 4 байт)
Multi — множитель для преобразования значения
Offset — слагаемое к значению
Signed — значение знаковое (signed)
Reverse byte order — по умолчанию старший байт — первый слева. Если пункт включен, старший байт — первый справа.
Порядок преобразования прочитанных данных в текущий статус:
1) Преобразование набора байт к целочисленному значению с учетом пунктов Signed и Reverse byte order
2) Умножение полученного числа на множитель
3) Сложение произведения со слагаемым
Преобразование введенных пользователем данных в набор байтов производится в обратном порядке.
Пример: прочитаны данные 03E8, которые соответствуют 100 единицам.
Для этого заполняются следующие поля: Byte number=0, Data length=2, Multi=0.1, Offset=0, Signed=Off, Reverse byte order=Off.
Таким образом пользователь увидит в поле значение «100».
Если пользователь введет значение «10», то измененные данные будут выглядеть следующим образом: 0064
Пример кодировки для включения вежливых поворотников для Renault с блоком T4_VS-BCM_DDT2000 (вариант с изменением общей конфигурации блока — внесение изменений в прочитанные данные):
Request header: 745
Response header: 765
Extended address: пусто
Tester address: пусто
Read mode and address: 221001
Write mode and address: 2E1001
ATST: 96
Open session command: 10C0
Make changes to initial data = On
Byte number: 0 (не используется)
Опция №1 (включение) — Value=BIT:4:7=1 (включить бит №7 в байте №4)
Опция №2 (выключение) — Value=BIT:4:7=0 (выключить бит №7 в байте №4)
Поля Read only value не заполняются.
Пример кодировки для включения вежливых поворотников для Renault с блоком T4_VS-BCM_DDT2000 (вариант без внесения изменений в ранее прочитанные данные — для чтения и записи используются разные идентификаторы и отличаются номера байтов и битов):
Request header: 745
Response header: 765
Extended address: пусто
Tester address: пусто
Read mode and address: 215B
Write mode and address: 3B2F
ATST: 96
Open session command: 10C0
Make changes to initial data = Off
Byte number: 0 (не используется)
Опция №1 (включение) — Value=80 (будет отправлен запрос 3B2F80), Read only value=BIT:0:4=1 (проверка включен ли бит №4 в байте №0 прочитанных данных)
Опция №2 (выключение) — Value=00 (будет отправлен запрос 3B2F00), Read only value=BIT:0:4=0 (проверка выключен ли бит №4 в байте №0 прочитанных данных)
Двигатель, трансмиссия, привод
Сервис и обслуживание (экспериментальные функции):
Звуки и оповещения
Список автомобилей на платформе PQ26:
Volkswagen Polo Mk5 Facelift (Typ 6C, 2014–2018), Škoda Fabia Mk3 (Typ NJ, 2014–present), Škoda Rapid (2017) (2017-2019)
Доступные возможности в разделе Кодирование и Сервис для PQ26:
Двери, запирание и отпирание
Дворники и омыватели (лобовое стекло, заднее стекло, фары)
Мультимедиа: качество звука
Панель приборов: регулировка освещения
Сброс уведомления о сервисе
Сигналы обратной связи
Система контроля за давлением в шинах (TPMS)
Внимание!
1) Для работы раздела Кодирование и Сервис требуется качественный адаптер ELM327.
2) Совместимость некоторых кодировок с конкретным автомобилем может зависеть от комплектации и версии соответствующих блоков.
Кодировки и сервисные функции, доступные для автомобилей Volkswagen, Audi, Skoda, Seat на платформе MLB-EVO
Список автомобилей на платформе MQB:
Audi A1 Mk2, Audi A3 Mk3, Audi A3 Mk4, Audi TT Mk3, Audi Q2, Audi Q3 Mk2, Cupra Formentor, Jetta VS5 (China), Jetta VS7 (China), SEAT Ibiza Mk5, SEAT León Mk3, SEAT León Mk4, SEAT Arona, SEAT Ateca, SEAT Tarraco, Škoda Kamiq, Škoda Karoq, Škoda Kodiaq, Škoda Octavia Mk3, Škoda Octavia Mk4, Škoda Scala, Škoda Superb B8, Volkswagen Arteon, Volkswagen Atlas / Teramont, Volkswagen Bora (China), Volkswagen Caddy Mk4 , Volkswagen Golf Mk7, Volkswagen Golf Sportsvan , Volkswagen Golf Mk8 , Volkswagen Jetta MK7 , Volkswagen Lamando (China), Volkswagen Lavida (China), Volkswagen Passat Mk8, Volkswagen Passat NMS (Chinese second generation), Volkswagen Polo Mk6, Volkswagen T-Cross, Volkswagen T-Roc, Volkswagen Tayron (China), Volkswagen Tharu/Tarek (China, Americas), Volkswagen Tiguan Mk2, Volkswagen Touran Mk2, Volkswagen Viloran (China)
Доступные возможности в разделе Кодирование и Сервис:
Адаптации освещения
Полный привод (4WD)
Список кодировок актуален для версии 1.76.5/1.76.6.
Рекомендованные сообщения
После репрога загорелся чек Р2176 – Проведите адаптацию минимального положения дроссельной заслонки.
Обороты хх 2000, на педаль газа плохо реагирует. Прошивки лил разные, вкл штатные – ничего не меняется. Читал, что адаптация проходит при прогретом ДВС и вкл зажиганиии, но тут не помогает. Что можно сделать?
Ссылка на комментарий
Изменено 6 февраля 2013 пользователем Valentin1507
После сброса блока выкл вкл зажигание и подождать минуту.
Температура окружаещего воздуха(на улице или в гараже) должна быть более +6
Точно! Забыл про это!
Разъем исключил полностью и подгибал и по пинам каждый провод подключал
А температуру воздуха он по датчику в бампере смотрит? Тогда может быть, в гараже больше, а в бампере с улицы возможно нет.
Или с ДМРВ? Тогда нет, в гараже выше.
Изменено 6 февраля 2013 пользователем Белая лошадь
А сам эл. дросель может быть неисправным при таких симптомах? Хотя машина приехала нормально, лишь жаловался на дергания и перебои на хол. ходе
Я залил прошиву, подогнул клеммы в разъеме и после этого загорелся ЧЕК, поднялись обороты до 2000 и практически не реагирует на педаль газа.
Сними резинку с разьема чтобы по глубже сел.Проверь каждый разъем в штекере ножкой подходящего диаметра.
А вроде не менее +7гр.
ИНФОРМАЦИОННОЕ ПИСЬМО № 7-11
При ремонте автомобилей укомплектованных электронным приводом дроссельной заслонки и контроллером М17.9.7 и М74, связанным с заменой контроллера ЭСУД или его «сбросом» с инициализацией посредством диагностического оборудования, а так же при пробной установке контроллера, необходимо выполнить:
– адаптацию нуля положения дроссельной заслонки. Для этого первое включение замка зажигания после замены контроллера должно сопровождаться выдержкой ключа в положении «зажигание включено» не менее 30 секунд до начала запуска ДВС. При этом температура окружающего воздуха и двигателя должна быть не менее +7ºС. В противном случае двигатель будет работать в аварийном режиме;
Изменено 6 февраля 2013 пользователем seavt
Пост №4 перечитайте..
Не одно и тоже с чем?
Делал, конечно, и с инициализацией и сброс через Сканматик и клему на 20 мин снимал. Зажигание вкл. и выкл. ЧЕК горит все время, даже если зажигание включить и не заводить, то сразу горит ошибка и не сбрасывается. В разьеме убрал резинку и каждый провод вывел и подключил к дросселю – сам разьем исключен на 100%. Не было такого никогда, уже далеко не первая, а такого не было! Было, что обороты плавали, но не так как сейчас. Сейчас я в тупике! ЕЕПРОМ чистил
Жаль что нет другого блока, чтобы точно знать – куда рыть, в сторону эбу или в сторону проводки.
P.S. А Вы там случаем не перепутали 414 и 444
Изменено 6 февраля 2013 пользователем xmaratx
а ошибка только одна(Р2176) ?
таких нет случайно: 0030,0102, 0134,0458, 0501.
Изменено 6 февраля 2013 пользователем albert02
Да, только Р2176.
наверно, без подменного блока тяжело будет дойти до истины?!
Если не секрет, каким загрузчиком грузили?
Дело в том, что прошиву я полез менять из-за того что она уже была прошита и работала неадекватно – лямбда зонд все время весел в богатой смеси и не было ошибок. Мне показалось, что надо попробывать, да и жалобы были схоже.
Поменял дроссель и всё заработало, спасибо всем

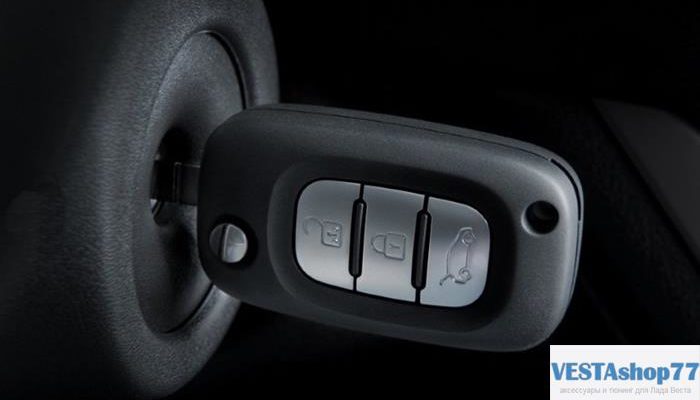

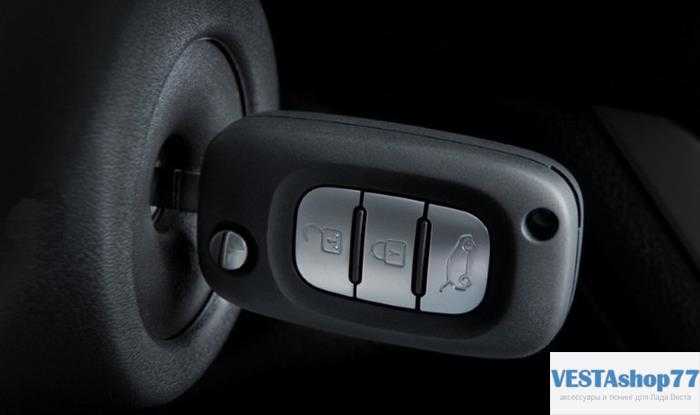

Когда нужно выполнять адаптацию нуля дроссельной заслонки и адаптацию функции диагностики пропусков воспламенения:
Процедура адаптации нуля дроссельной заслонки:
Адаптация будет прервана, если:
Процедура адаптации функции диагностики пропусков воспламенения:
Отзывы владельцев
Владельцы LADA XRAY, которые самостоятельно выполнили процедуру адаптации нуля дроссельной заслонки отмечают, что машина перестала дергаться, а разгон стал плавный.
Некоторые отзывы с Drive2.ru (ссылка на пост):
Это реально работает! Сегодня утром проделал эту операцию и машинка поехала гораздо лучше особенно на малом ходу. Почему этого не делают при предпродажной подготовке?
Утром провел эти манипуляции при температуре окружающего воздуха -10 и температуре движка 50 градусов. Машину не узнать — все дерганья пропали. Разгон стал плавный, по ощущениям немножко упал расход топлива. Катался целый рабочий день.
Напомним, ранее мы публиковали информационное письмо АвтоВАЗа, в котором рассказывается, что делать при вибрациях, рывках при трогании автомобиля LADA.
