Что может сканер delphi ds150e?

Одним из самых современных сканеров бюджетной линейки для дешифрования любого авто есть и остается Delphi DS150e.

Он имеет следующий функционал:

• сброс и считывание всех накопленных системных ошибок электроники авто;
• адаптация блоков автомобиля;

А также, идеально подходит для проведения тестов не уступая автосканерам линейки премиум-класса.

Считывание, сброс неисправностей

Уникальность сканера в том, что он обладает функцией «3 в 1», а именно считывает, расшифровывает а также сбрасывает системные ошибки. При этом, он может сканировать конкретные узлы или состояния готовности авто, а также выведет на экран коды, тех проблем, которые он обнаружит при сканировании. Delphi DS150e обладает функцией последующего интерпретирования расшифрованных данных и предоставляет значения информации о том, является ли это масштабной проблемой в работе автомобиля или среднестатистическим сбоем связей элементов. А самое крутое что сканер сможет определить реальный пробег, что поможет вам не ошибиться с покупкой авто.

Проверка в live режиме

Life-проверка, предоставляет возможность выявить проблему не прекращая работу всех систем «жизнеобеспечения». Функция life-режима принесет пользу тогда, когда невозможно выявить корректную информацию лишь при запуске двигателя. Считывание всех показателей в данном режиме сообщит владельцу этого сканера о системных неисправностях в работе.

Адаптация блоков автомобиля

Сканер Delphi DS150e поможет так же восстановить оригинальные настройки, которые были заложены в систему вашего автомобиля или адаптировать имеющиеся. Это полезно, при ремонтных работах, производимых с авто или его профилактического обслуживания.

Пользователь сможет провести любые тесты при малейшем подозрении в некорректной работе какого-либо элемента. При сканировании состояния электроники автомобиля вы сможете выявить большинство неполадок – это тестирование направленное на какой-то конкретный узел покажет, выполнены ли данным узлом все необходимые операции.

Характеристики автомобильного сканера Delphi ds150e pro

По информации с официального веб-ресурса, автомобильный сканер отличается рядом выгодных характеристик:

– “Черный ящик” – возможность записывать диагностику в интегрированную память автомобильного сканера в режиме онлайн нажатием одной кнопки. Благодаря этому готовый отчет выявит имеющиеся неисправности и позволит сэкономить время;

– разноцветная индикация;

– адаптер для диагностики с подсветкой со светодиодами;

– контроль напряжения;

– № шасси – VIN;

– возможность отсчета;

– OBD возможности;

– режим поддержки.

Системы, проверку которых можно проводить с помощью автосканера Delphi

3. Системы торможения (ESP, ASR, ABS, BAS)
4. Панель управления и обнуление сервисных интервалов
5. Вентилятор (регулировка температуры в машине), бензиновые обогреватели
6. КПП, редукторы, вариаторы
8. Иммобилизатор, прописывание для ЧИП ключей
10. Системы безопасности Airbag, SRS
11. Электронная техника кузова: все системы и модули транспортного средства
13. Большая часть прочих систем автомобиля

Какой delphi ds150e лучше выбрать?

Перед выбором устройства важно узнать о том, что сегодня доступны несколько моделей выпуска автосчитывателя неисправностей Delphi DS15e. Варианты классифицируются по трем критериям: конструктивные особенности (сборка), прошивка (софт), год выпуска.

По типу конструкции считыватели бывают одноплатными и двухплатными. Они отличаются друг от друга типом сборки. Обычному пользователю без разборки бывает непросто увидеть различия этих устройств.

Если говорить о втором критерии, выделяют следующие типы устройств:

У программного обеспечения каждого года есть ряд обновлений. Исходя из выбранного типа устройство имеет расширенную БД по доступным маркам-моделям машин.

Отдельно важно упомянуть последнее обновление 2018 г., касающееся платы. В этом случае была немного изменена спайка платы с сохранением ее высокого качества. В продаже этот продукт представлен “с золотистой платой”.

Какой тип сканера выбрать двухплатный или одноплатный.

Перед тем, как делать окончательный выбор между двумя типами автосчитывателей, нужно изучить отличительные характеристики каждого из них.

Среди особенностей Delphi DS150e, указываемых изготовителем:

Какие машины читает delphi ds150e?

Легковой автотранспорт выпущенный с 1986 г. и позже

64 марки: Toyota, Daewoo, Jinbei, Chrysler, Lamborghini, Opel/Vauxhall, Fiat, Rover, BMW, Jeep, Ford, ISUZU, Volkswagen, Maserati, Seat, Lancia, Rolls-Royce, JMC, Citroen, Ferrari, Hyundai, MINI, Renault, Tata, Daihatsu, KIA, Mercedes, Dodge, Yuchai, Mazda, Alfa Romeo, MG, SAAB, Volvo, Skoda, GWM, Chevrolet, Nissan, Cadillac, Lexus, Porsche, Audi, Lotus, Foton, Mitsubishi, Abarth, Smart, Jaguar, Ssangyong, Peugeot, Subaru, Dacia, Suzuki, Samsung, Mahindra, Land Rover, Bentley, Honda, Multicar, Shuanghuan,

Грузовой автостраспорт с 1995 г. и позже

37 марок: Mercedes Truck, Mahindra/Renault, Autosan, KIA, Optare, Scania Bus Chassis, DAF, Mercedes, Datia, Opel/Vauxhall, Isuzu track, Generic Bus System + Generic Truck system, Hyundai, Euro Bus Chassis, Alexander Dennis, Solaris, Fiat, Seat, Isuzu, Toyota, Ford, Iveco, Mitsubishi, Scania, Skoda, Chevrolet, Volvo Trucks, Peugeot, Dennis Eagle, Irisbus Chassis, Volvo Bus Chassis, Nissan, Lancia, Renault, Allison, Iveco Truck, Nissan Truck, MAN, Plaxton, Citroen, Mazda, Volkswagen, MAN Bus Chassis, Renault Truck.

Прошивка устройства для выявления проблем в функционировании автомобильной техники может потребоваться, если при тестировании применяются не только приложения-оригиналы, но и аналогичные им варианты (WOW, Scanmaster). В этом случае появляется сообщение от том, что программное обеспечение устарело и нуждается в обновлении. Один из способов решения проблемы – определение версии имеющейся прошивки (Свойства – Местоположение файла – папка Firmware – Firmware.info) двух программ и перепрошивка для достижения идентичности. Другой вариант – постоянное обновление программ на Автоком Delphi DS150e.

Этапы повторной прошивки:

– открытие папки с файлами прошивки обновленной версии (Firmware);

– копирование всего, что в ней содержится;

– вставка с заменой в такую же папку приложения с устаревшей модификацией прошивки.

Если говорить о повторной прошивке, важно упомянуть, что прошить получится и устройство, и электронный блок управления. Прошить последний можно через OBDII слот. Шнур подсоединяется к ПК с установленным особым приложением (например, CombiLoader). Далее происходит включение в сеть, запуск двигателя, установка соединения с файлом. Заливка обновленной версии происходит в автоматическом режиме.

Доработка автомобильного сканера

Доработкой называется последовательность мероприятий, требуемых для достижения полноценного соединения между прибором и машиной. Так, к примеру, невзирая на наличие в перечне диагностируемых автомобилей марки BMW, с определенными моделями бывают проблемы. Устройство с легкостью устанавливает соединение с автомобильной электроникой, но считывания данных не происходит.

Для устранения проблемы нужно провести доработку конструкции и интерфейса сканера-одноплатника Автоком Delphi. Следует заменить 2 диода, указанных на плате в виде D701, D703. На их место нужно установить элементы, промаркированные 1N4148. Кроме того, для повышения качества работы необходимо скачивание софта соответствующей модели машины, к примеру, Scanmaster Bmw e60.

Прошивку автомобильного сканера необходимо обязательно обновлять. Если этого не делать, устройство через некоторое время перестанет выявлять неисправности, а еще позже полностью утратит свою функциональность.

Перед обновлением программного обеспечения на оригинальный Delphi либо сканер для диагностики машин производства КНР до новейшей версии (для Автокома это обновление 2017 г.) нужно:

1. Узнать, поддерживает ли настоящая версия гаджета новую программу.
2. Вероятно, установить вместо нее версию-аналог (WOW) для таких же типов оборудования.
3. Получить эти сведения в автомастерской либо (что быстрее) на форуме автомобилистов.
4. Имея папку с отметкой “new vci release 2017”, необходимо выполнить копирование инсталляционных файлов на устройство приема.
5. Выполняемые действия не зависят от того, как ведется работа (на компьютере либо мобильном гаджете).
6. Обычно все программы функционируют с одним и тем же эффектом, как приложение на смартфон Андроид и как софт. Для их успешной установки на Windows 7, 8, 10 нужно выполнять правила инсталляции.

Установка програмного обеспечения

Автомобильный сканер комплектуется установочным диском (с программами). Для его правильной установки нужно:

– ознакомиться с руководством по работе с прилагаемыми файлами;

– открыть, выполнить копирование необходимой папки (Cars либо Trucks на ПК);

– в папке найти приложение Main;

– в подсвеченном окошке 2 раза кликнуть на стрелочку “Далее”, потом “Старт”;

– выполнить сохранение файла на ПК;

– запустить KEYGEN.EXE;

– в подсвеченном окошке кликнуть “Открытие и активация”;

– отыскать активирующий файл (FileActivation.xml) в папке Делфи, выполнить запуск и тут же кликнуть “Старт” в окошке приложения Main.

Как работает устройство

Работа предполагает обработку информации на входе и выходе. Подключив автомобильный сканер к сети машины через разъем, можно установить соединение с электронным блоком управления. После этого происходит обмен данными по имеющимся протоколам.

Программа проверяет состояние всех элементов и записывает информацию. При обнаружении неисправности соответствующее уведомление выводится в форме сложного кода, состоящего из пяти знаков (1 буква и 4 цифры).

После этого приложение, скачанное на устройство приема, дешифрует информацию на выходе из узла. Первый символ в шифре (буквенное обозначение) показывает, в каком месте была выявлена ошибка. Стандартный список буквенных обозначений:

– P – двигатель, трансмиссия;

– B – системы салона, электронная техника кузова (обогреватели, кондиционеры, подушки и ремни безопасности и т.д.);

– С – шасси;

– U – сетевая коммуникация.

Две цифры в начале указывают на уточненные координаты неисправности. Последние 2 символа дают описание характера ошибки. После прохождения через программу диагностики коды принимают доступное описание.

Как пользоваться сканером

Руководство по использованию автосканера отличается простотой. Оно описывает то, как использовать автосканер Делфи DS150e. Вот перечень необходимых действий:

1. После установки на планшет (нетбук, ноутбук, мобильное устройство) и установления связи между приборами нужно выбрать параметры машины.
2. Подсоединить кабель автомобильного сканера через OBD разъем (силовая установка не должна работать) к сети.
3. Произвести запуск двигателя (на корпусной части загорится индикация).
4. Выбрать тип одной диагностируемой системы (либо режим комплексной диагностики).
6. Вывод итогов в отчет на устройство приема.

Если потребуется, тут же можно произвести сброс обнаруженных неисправностей. Если необходимо провести тестирование либо адаптацию, нужный пункт можно выбрать во вкладке “Структурная регулировка”.

Запрещается запуск приложения при наличии соединения с сетью, поскольку может возникнуть сбой “VCI не найдено”. Из-за этого нужно будет удалять программы и еще раз их устанавливать.

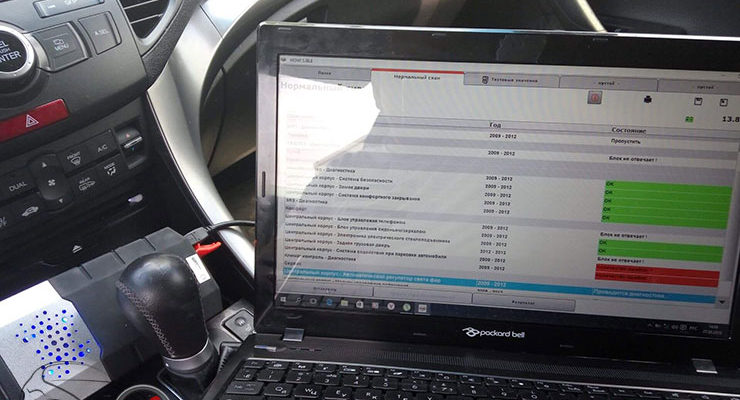

Пример проведения диагностики и использования автосканера на практике

Автомобиль: Mazda 6

Год выпуска: 2013

Устройство для диагностики: Делфи DS150e 2016 г.

ПО: Делфи 2014 Release 2 (2.14.2.7)

1. Через ISS (интеллектуальное сканирование автомобильных систем) выявлены четыре неисправности, обусловленные недостаточностью напряжения. Все неисправности были удалены, проблема исчерпана.


2. В этом случае можно откалибровать (отрегулировать) датчики.

3. Активация разных автомобильных элементов.




4. Огромный список проверок, доступных к проведению в режиме онлайн.

5. Считывание и просмотр нужных показателей.


Вернуться к списку публикаций

Обзор программного обеспечения для мультимарочного сканера Delphi DS150e

В записи Ставим гаражный диагноз с помощью китайского сканера Delphi DS150e я делился первыми впечатлениями от сканера Delphi DS150e. По мотивам заметки возникло два основных вопроса: а чего он умеет и какое ПО с ним используется? Постараюсь ответить на оба.

В комплекте с девайсом идет одноименная программа Delphi DS150E (New VCI) 2014 Release 2 (несмотря на заставку, версия именно эта). Кроме нее, с этим сканером умеет работать Wurth WOW!, в моем случае это версия 5.00.8. Концептуально программы близки, а о нюансах каждой читайте в соответствующем разделе. Сам сканер пришел с прошивкой 1410, в него благополучно была залита 1423. Есть возможность залить версию 1430, что будет сделано несколько позже. Ну и отдельно есть версия протокола eOBD, ее не помню — сто-какая-то.

Общий функционал сканера Delphi DS150e
Независимо от используемого ПО, сканер умеет работать в режиме Generic OBD или eOBD. В этом случае железку не особо интересует какие марки и модели поддерживает программа, она сканирует все доступные блоки (ошибки, данные датчиков). Как правило, это блок ECU — управления двигателем. Т.е. в этом режиме DS150e по-сути аналогичен ELM327.

Гораздо интереснее другой режим, который зависит от используемого ПО (точнее от того, какие протоколы и функции прописаны для конкретных моделей и их блоков управления). Здесь уже доступно сканирование ошибок (и их удаление) и данных по различным системам: панель приборов, SRS, ABS/ESP, блок комфорта, блок управления коробкой и т.п. Кроме того, здесь могут быть доступны сервисные функции, такие как: адаптация, тест исполнительных механизмов, кодирование (например, форсунок в дизельных двигателях или даже прописывание ключей в блок иммобилайзера) и коррекция параметров. Набор получаемых данных и возможности по их корректировке вплотную зависят от поддержки блоков программным обеспечением. С каждым релизом поставляется (как правило, это так, однако в «ломаных» версиях этой информации может и не быть) перечень поддерживаемых моделей и какая функциональность доступна для каждой.

Delphi DS150E 2014 Release 2 (2.14.2.2)
С общими моментами разобрались, давайте поглядим на конкретные программы. Первой осмотрим Delphi DS150E (New VCI). Начну с того, что функциональность программы строго утилитарна и относится к сканеру и функциям выполняемым им: каталог марок и моделей, доступные для взаимодействия системы и — в случаях, когда это требуется — подсказки по выполнению процедур. Хочу заметить, что несмотря на то, что программа имеет русификацию, выполнена она из рук вон плохо (чего стоит кнопка «ОК», переведенная как «В норме»). Проще использовать английский вариант, там хотя бы возможно нагуглить однозначный и правильный вариант перевода термина.

Основное окно включает в себя верхнюю менюшку, кнопку режима eOBD в верхнем правом углу, четыре кнопки по левому краю и еще три внизу справа. В центре открываются соответствующие окошки.

Собственно, первые две кнопки слева, по сути, переключают представление каталога: последовательный выбор Марка-Модель-Год или в виде древовидной структуры. В первом случае можно выполнить поиск по VIN-коду (вместо ручного поиска по каталогу, программа считывает данные с автомобиля и определяет его автоматически), зато во втором доступна информация о типе кабеля/разъема, размещении блоков управления и диагностического разъема. Третья кнопка позволяет открыть историю диагностических операций, а четвертая — расположенная внизу — закрывает программу.

Кнопки в правом нижнем углу (слева направо) позволяют: запустить сканер в режиме «сбора данных» (в этом случае постоянное подключение к ПК не требуется), просканировать все системы в режиме ISS или просканировать конкретную систему. Последние две кнопки, соответственно, активны либо когда выбран режим ISS (Intellectual System Scan) — здесь нужные блоки выбираются в диалоге, либо когда выбрана конкретная система (двигатель, тормоза и т.п.). После проверки конкретной системы левая панель меняет свой вид, позволяя читать/стирать ошибки, просматривать т.н. измеряемые показатели и осуществлять настройку/адаптацию/кодирование систем.

В режиме древовидного каталога весь этот функционал находится в самом конце ветки соответствующей системы и доступен по клику правой кнопкой мыши.

Как выбрать качественный двухплатный Autocom CDP+ и Delphi DS150E

В настоящее время огромное количество продавцов предлагают диагностический сканер Autocom CDP+ и Delphi DS150E. При этом в ряде случаев недобросовестные продавцы по своему незнанию или заведомо с обманом предлагают низкокачественные приборы.

Купить качественный Delphi DS150E v3.0 с оригинальными реле на 5V в Минске можно в интернет-магазине TOPDIAG.BY (возможна доставка в Россию и др. страны)

В данной статье мы рассмотрим вопрос выбора качественного двухплатного варианта Autocom CDP+ или Delphi DS150E.

Сразу отметим, что:
1) двухплатные варианты Autocom CDP+ и Delphi DS150E это по сути одно и тоже, так как внутри стоят абсолютно одинаковые платы и их отличие только в корпусе, при этом два прибора могут работать с тремя программами Autocom CDP+, Delphi DS150E и WURTH WOW (про остальные программы-близнецы говорить не будем, но они имеются).
2) вариант двухплатного сканера CDP+ по схемотехнике изготовлен на базе процессора ARM STM32F, соответственно во внешней памяти нет необходимости, серийный номер SN состоит из шести цифр. В данной версии сканера в схемотехнике не используется микросхема OKI M6636B (в отличие от первой устаревшей версии сканера CDP PRO CARS без +), а поддержка BMW и Ford реализована по иному принципу.

Ревизия платы
В настоящее время существует большое количество ревизий плат двухплатного прибора, однако только версия 3.0 может похвастаться стабильной работой. Для определения ревизии платы надо взглянуть на надпись на основной плате, где будет указан релиз платы.

Однако в настоящее время подобная надпись не будет являться гарантом того, что в ваших руках именно версия 3.0, вследствие чего переворачиваем плату и визуально сравниваем расположение и внешний вид микросхем (на фото плата версии TCS MAIN v3.0):

Так же обращаем внимание на то, что в качественном варианте переходные разъемы на вторую плату с реле должны быть двойными.

Реле
Особое внимание стоит уделить качеству и номиналу реле. Номинал реле в двухплатном варианте сканера должны быть не менее 4,5V, лучше на 5V японского производства, чаще всего это реле фирмы NEC. Еще раз заостряем внимание реле должны быть не менее 4,5V, а еще лучше на 5 ВОЛЬТ (маркировка NEC EA2-5 или NEC EA2-5NU). Реле меньшего номинала в процессе работы выйдут из строя, что приведет к неработоспособности самого прибора.

Так же можно перепроверить номинал реле, но для этого понадобится мультиметр. Согласно datasheet сопротивление катушки должно быть: для реле 4,5В — 145 Ом, а для реле 5В – 178 Ом.

Супрессор
Для работы особенно с грузовым транспортом большое внимание стоит уделить на номинал супрессора. Номинал супрессора в автомобилестроении обычно используется на 29-32В. Таким образом, маркировка супрессора должна быть BEZ (5SMCJ24CA) — это двунаправленный супрессор, либо его однонаправленный аналог GEZ (5SMCJ24A), либо GFK — это однонаправленный. Даташит для проверки номинала супрессора.

Микросхема Si9241A
K-линия и L-линия должны быть реализованы на микросхеме Si9241A (маркировка микросхемы 9241A).

Диод Зенера на 27-30 вольт
В приборе должны быть установлены стабилитроны (диод Зенера) на 27-30 вольт. Стабилитроны на 27-30 вольт необходимы для исключения искажения сигнала прием/передача, а также для защиты k-line, т.е. драйвер закроется если в период передачи сигнала по каким-либо причинам придет напряжение более чем рассчитано для k-линии, путем ввода полевого транзистора в обвязке в высокоомное состояние. В случае, когда вместо стабилитрона установлен диод — полевой транзистор будет пробит, что приведет к неработоспособности прибора.

Значительный нагрев прибора.
При диагностике грузового автотранспорта очень важно произвести доработку прибора. В процессе работы прибора происходит значительный нагрев платы из-за того, что в ключах переключения нагрузки установлены не правильные номиналы резисторов и их необходимо заменить на резисторы номиналом 2,4 kOm — 3,3 kOm. Также нагрев возможен из-за установки супрессора не верного номинала (правильные номиналы см. выше в статье).

Что может сканер delphi ds150e?

Одним из самых современных сканеров бюджетной линейки для дешифрования любого авто есть и остается Delphi DS150e.

Он имеет следующий функционал:

А также, идеально подходит для проведения тестов не уступая автосканерам линейки премиум-класса.

Считывание, сброс неисправностей

Уникальность сканера в том, что он обладает функцией «3 в 1», а именно считывает, расшифровывает а также сбрасывает системные ошибки. При этом, он может сканировать конкретные узлы или состояния готовности авто, а также выведет на экран коды, тех проблем, которые он обнаружит при сканировании. Delphi DS150e обладает функцией последующего интерпретирования расшифрованных данных и предоставляет значения информации о том, является ли это масштабной проблемой в работе автомобиля или среднестатистическим сбоем связей элементов. А самое крутое что сканер сможет определить реальный пробег, что поможет вам не ошибиться с покупкой авто.

Проверка в live режиме

Life-проверка, предоставляет возможность выявить проблему не прекращая работу всех систем «жизнеобеспечения». Функция life-режима принесет пользу тогда, когда невозможно выявить корректную информацию лишь при запуске двигателя. Считывание всех показателей в данном режиме сообщит владельцу этого сканера о системных неисправностях в работе.

Адаптация блоков автомобиля

Сканер Delphi DS150e поможет так же восстановить оригинальные настройки, которые были заложены в систему вашего автомобиля или адаптировать имеющиеся. Это полезно, при ремонтных работах, производимых с авто или его профилактического обслуживания.

Проведение тестов

Пользователь сможет провести любые тесты при малейшем подозрении в некорректной работе какого-либо элемента. При сканировании состояния электроники автомобиля вы сможете выявить большинство неполадок – это тестирование направленное на какой-то конкретный узел покажет, выполнены ли данным узлом все необходимые операции.

Характеристики автомобильного сканера Delphi ds150e pro

По информации с официального веб-ресурса, автомобильный сканер отличается рядом выгодных характеристик:

— адаптер для диагностики с подсветкой со светодиодами;

Системы, проверку которых можно проводить с помощью автосканера Delphi

Какой delphi ds150e лучше выбрать?

Перед выбором устройства важно узнать о том, что сегодня доступны несколько моделей выпуска автосчитывателя неисправностей Delphi DS15e. Варианты классифицируются по трем критериям: конструктивные особенности (сборка), прошивка (софт), год выпуска.

По типу конструкции считыватели бывают одноплатными и двухплатными. Они отличаются друг от друга типом сборки. Обычному пользователю без разборки бывает непросто увидеть различия этих устройств.

Если говорить о втором критерии, выделяют следующие типы устройств:

У программного обеспечения каждого года есть ряд обновлений. Исходя из выбранного типа устройство имеет расширенную БД по доступным маркам-моделям машин.

Отдельно важно упомянуть последнее обновление 2018 г., касающееся платы. В этом случае была немного изменена спайка платы с сохранением ее высокого качества. В продаже этот продукт представлен “с золотистой платой”.

Какой тип сканера выбрать двухплатный или одноплатный.

Перед тем, как делать окончательный выбор между двумя типами автосчитывателей, нужно изучить отличительные характеристики каждого из них.

Все элементы находятся на единственной плате

Все элементы располагаются на паре плат

Совместимость с протоколами

2xHS CAN (ISO 11898-2), SW CAN (SAE J2411), K/L (ISO 9141-2), VPW + PWM (J1850), RS485 (J1708), TTL and (SPI, analog in, 5volt out)

OBDII / EOBD ISO 11898-2 CAN, SAE J2411, ISO 9141-2, SAE J1850 VPW + PWM, SAE J1708

Вспомогательные детали – CAN-эмуляторы, NEC-реле. Спайка очень качественная.

Среди особенностей Delphi DS150e, указываемых изготовителем:

Поддерживаемые обменные протоколы

OBDII/EOBD ISO 11898-2 CAN, SAE J2411, ISO 9141-2, SAE J1850 VPW + PWM, SAE J1708

Модули, которые будут диагностироваться

Силовая установка, запуск, нагнетательные насосы, детали тормозного блока, доска с приборами (в частности, обнуление сервисных интервалов), вентиляторы, КПП, трансмиссия, иммобилизатор, вспомогательные элементы, подушки безопасности, кузовная электронная техника и т.д.

Поддержка транспортных средств

Машины, произведенные в РФ, Евросоюзе, Азии, грузовики и легковушки из США

Идентификатор VIN-кодов, модулей управления, CAN-эмуляторов, NEC-реле. Создание программ ИММО.

Устройство, интегрированный провод с гнездом OBD, шнур с USB адаптером, программное обеспечение

Характеристики компьютера, необходимые для выведения информации

Операционная система Windows 2000/XP и версий, выпущенных позже. Процессор минимальной мощностью 800 Мгц. USB разъем либо (если нужно) интегрированный Блютуз. Оперативная память – минимум 250 Мб. Свободное место на диске – минимум 250 Мб. 16-битный дисплей разрешением 1024х768 пикс.

Минимальная стоимость устройства в базовой комплектации

Какие машины читает delphi ds150e?

Легковой автотранспорт выпущенный с 1986 г. и позже

64 марки: Toyota, Daewoo, Jinbei, Chrysler, Lamborghini, Opel/Vauxhall, Fiat, Rover, BMW, Jeep, Ford, ISUZU, Volkswagen, Maserati, Seat, Lancia, Rolls-Royce, JMC, Citroen, Ferrari, Hyundai, MINI, Renault, Tata, Daihatsu, KIA, Mercedes, Dodge, Yuchai, Mazda, Alfa Romeo, MG, SAAB, Volvo, Skoda, GWM, Chevrolet, Nissan, Cadillac, Lexus, Porsche, Audi, Lotus, Foton, Mitsubishi, Abarth, Smart, Jaguar, Ssangyong, Peugeot, Subaru, Dacia, Suzuki, Samsung, Mahindra, Land Rover, Bentley, Honda, Multicar, Shuanghuan,

Грузовой автостраспорт с 1995 г. и позже

37 марок: Mercedes Truck, Mahindra/Renault, Autosan, KIA, Optare, Scania Bus Chassis, DAF, Mercedes, Datia, Opel/Vauxhall, Isuzu track, Generic Bus System + Generic Truck system, Hyundai, Euro Bus Chassis, Alexander Dennis, Solaris, Fiat, Seat, Isuzu, Toyota, Ford, Iveco, Mitsubishi, Scania, Skoda, Chevrolet, Volvo Trucks, Peugeot, Dennis Eagle, Irisbus Chassis, Volvo Bus Chassis, Nissan, Lancia, Renault, Allison, Iveco Truck, Nissan Truck, MAN, Plaxton, Citroen, Mazda, Volkswagen, MAN Bus Chassis, Renault Truck.

Прошивка автосканера

Прошивка устройства для выявления проблем в функционировании автомобильной техники может потребоваться, если при тестировании применяются не только приложения-оригиналы, но и аналогичные им варианты (WOW, Scanmaster). В этом случае появляется сообщение от том, что программное обеспечение устарело и нуждается в обновлении. Один из способов решения проблемы – определение версии имеющейся прошивки (Свойства – Местоположение файла – папка Firmware – Firmware.info) двух программ и перепрошивка для достижения идентичности. Другой вариант – постоянное обновление программ на Автоком Delphi DS150e.

Этапы повторной прошивки:

— открытие папки с файлами прошивки обновленной версии (Firmware);

— копирование всего, что в ней содержится;

— вставка с заменой в такую же папку приложения с устаревшей модификацией прошивки.

Если говорить о повторной прошивке, важно упомянуть, что прошить получится и устройство, и электронный блок управления. Прошить последний можно через OBDII слот. Шнур подсоединяется к ПК с установленным особым приложением (например, CombiLoader). Далее происходит включение в сеть, запуск двигателя, установка соединения с файлом. Заливка обновленной версии происходит в автоматическом режиме.

Доработка автомобильного сканера

Доработкой называется последовательность мероприятий, требуемых для достижения полноценного соединения между прибором и машиной. Так, к примеру, невзирая на наличие в перечне диагностируемых автомобилей марки BMW, с определенными моделями бывают проблемы. Устройство с легкостью устанавливает соединение с автомобильной электроникой, но считывания данных не происходит.

Для устранения проблемы нужно провести доработку конструкции и интерфейса сканера-одноплатника Автоком Delphi. Следует заменить 2 диода, указанных на плате в виде D701, D703. На их место нужно установить элементы, промаркированные 1N4148. Кроме того, для повышения качества работы необходимо скачивание софта соответствующей модели машины, к примеру, Scanmaster Bmw e60.

Обновление

Прошивку автомобильного сканера необходимо обязательно обновлять. Если этого не делать, устройство через некоторое время перестанет выявлять неисправности, а еще позже полностью утратит свою функциональность.

Перед обновлением программного обеспечения на оригинальный Delphi либо сканер для диагностики машин производства КНР до новейшей версии (для Автокома это обновление 2017 г.) нужно:

Установка програмного обеспечения

Автомобильный сканер комплектуется установочным диском (с программами). Для его правильной установки нужно:

— ознакомиться с руководством по работе с прилагаемыми файлами;

— открыть, выполнить копирование необходимой папки (Cars либо Trucks на ПК);

— в папке найти приложение Main;

— в подсвеченном окошке 2 раза кликнуть на стрелочку “Далее”, потом “Старт”;

— выполнить сохранение файла на ПК;

— в подсвеченном окошке кликнуть “Открытие и активация”;

— отыскать активирующий файл (FileActivation.xml) в папке Делфи, выполнить запуск и тут же кликнуть “Старт” в окошке приложения Main.

Как работает устройство

Работа предполагает обработку информации на входе и выходе. Подключив автомобильный сканер к сети машины через разъем, можно установить соединение с электронным блоком управления. После этого происходит обмен данными по имеющимся протоколам.

Программа проверяет состояние всех элементов и записывает информацию. При обнаружении неисправности соответствующее уведомление выводится в форме сложного кода, состоящего из пяти знаков (1 буква и 4 цифры).

После этого приложение, скачанное на устройство приема, дешифрует информацию на выходе из узла. Первый символ в шифре (буквенное обозначение) показывает, в каком месте была выявлена ошибка. Стандартный список буквенных обозначений:

— P – двигатель, трансмиссия;

— B – системы салона, электронная техника кузова (обогреватели, кондиционеры, подушки и ремни безопасности и т.д.);

— U – сетевая коммуникация.

Две цифры в начале указывают на уточненные координаты неисправности. Последние 2 символа дают описание характера ошибки. После прохождения через программу диагностики коды принимают доступное описание.

Как пользоваться сканером

Руководство по использованию автосканера отличается простотой. Оно описывает то, как использовать автосканер Делфи DS150e. Вот перечень необходимых действий:

Если потребуется, тут же можно произвести сброс обнаруженных неисправностей. Если необходимо провести тестирование либо адаптацию, нужный пункт можно выбрать во вкладке “Структурная регулировка”.

Запрещается запуск приложения при наличии соединения с сетью, поскольку может возникнуть сбой “VCI не найдено”. Из-за этого нужно будет удалять программы и еще раз их устанавливать.

Пример проведения диагностики и использования автосканера на практике

Автомобиль: Mazda 6

Устройство для диагностики: Делфи DS150e 2016 г.

ПО: Делфи 2014 Release 2 (2.14.2.7)

Как выбрать качественный одноплатный Autocom CDP+ и Delphi DS150E

В настоящее время на рынке присутствует большое количество предложений диагностического сканера Autocom и Delphi по разным ценам, но самое главное разное по качеству. Ниже в статье разберем различные версии и их функционал, научимся определять поддельные низкокачественные реле.

Купить качественный Delphi DS150E / Autocom с оригинальными реле на 4,5В в Минске можно в интернет-магазине TOPDIAG.BY (возможна доставка в Россию и др. страны)

В рамках данной статьи будем рассматривать одноплатную версию Autocom и Delphi.
Проверка реле.
Проверка реле перед покупкой заключается в измерении сопротивления обмотки и сравнении измеренного значения с табличными значениями из официального документа на реле datasheet. Реле должны быть не менее 4.5V, реле меньшего номинала в процессе работы выйдут из строя, что приведет к неработоспособности самого прибора.
Внимание! Важная информация!На рынке появились приборы с поддельными реле с маркировкой NEC UD2-5NU (по факту это китайские noname реле на 3V, что подтверждается значением сопротивления обмотки 65,8Om при проверке)
Для проверки достаточно попросить у продавца разобрать прибор и предоставить вам любой электронный мультиметр (если продавец отказывается, то от покупки следует отказаться). Переводим мультиметр в режим измерения сопротивления и устанавливаем диапазон измерения 200. После чего соединяем щупы с выводами 1 и 2 реле и смотрим значение на экране мультиметра.

Сравниваем измеренные значения с табличными значениями из datasheet. Так для реле 4.5V сопротивления обмотки 145Om, для 5V — 178Om

Ставим гаражный диагноз с помощью китайского сканера Delphi DS150e

Запакован комплект, на мой взгляд, средненько: пупырчатая пленка, да внешний пакет. Впрочем, тяготы перевозки почтой отправление выдержало с достоинством.

Внутри — сам сканер, диск с ПО Delphi Autocom 2014R2 (2.14.2.2) и кабель для подключения к ПК.

Сканер Delphi DS150e полностью идентичен своей начинкой таким девайсам, как Autocom CDP+ и TCS CDP (PRO), так что вопрос выбора одного из трех устройств можно отнести к разряду вкусовых предпочтений. Сам DS150e представляет собой прямоугольную коробчонку, большей частью покрытую софт-тач пластиком, с одной стороны которой под резиновыми заглушками прячутся разъем для подключения кабеля от ПК и слот для карты памяти (аппарат можно использовать автономно для записи логов). На противоположном конце закреплен интерфейсный кабель для соединения с разъемом OBDII диагностируемого автомобиля. Вилка кабеля снабжена диодом для подсветки темных углов при поиске разъема в автомобиле.

Универсальный модуль eOBD или, так называемый, Generic OBD, читающий стандартные ошибки по двигателю (типа как ELM327), почему-то намертво вешается при попытке его запустить (есть мнение, что это из-за того, что я случайно залил прошивку 1410 вместо 1423). Будем изучать проблему, а пока (поддержка Ceed заканчивается ED 2012 года) я ловко зашел со стороны KIA Rio 2013. Собственно, на этот момент и стоило обратить внимание до покупки устройства. А, ну и следует принимать во внимание, что перечень марок и моделей несколько отличается от того, что мы видим на российском авторынке. Так, например, Duster — это никакой не Renault, а самая настоящая Dacia. Впрочем, есть еще программулина Wurth WOW!, попозже попользую ее и покажу чем она отличается от ПО, идущего в комплекте со сканером.

Но довольно разговоров, к делу! Как я и говорил, VIN сканер считал довольно быстро (вообще, машинка шустро работает — даром что подключена к заслуженному ветерану MSI U90), но данных в базе не нашел.

Не беда — зайдем через Ceed ED 2012. Благо, моторы почти одинаковые и блоки похожи. Правда, не все: SRS удалось прочитать, только выбрав Rio 2013.

На выходе получаем такую вот симпатичную бумажку: три ошибки по ABS (тормозной системе). Задний левый датчик то отваливается, то данные по скорости от него прыгают. Ну и до кучи насос мозг компостирует (из-за помирающего датчика или нет — неясно, после сброса эта ошибка не возникла вновь, в отличие от ошибок по датчику). Ошибка «непостоянная», что и заметно по изредка гаснущей лампе. Как-то так.

Если кому в Екате чего поглядеть надо или ошибки прочитать/стереть, обращайтесь. Отчеты о проделанной работе последуют:

Понравилась заметка? Поделись с друзьями. Тебе не сложно, а мне приятно 🙂

ds150e – это программа, которая показывает техническое состояние автомобиля. В софте вы работаете с OBD-адаптером, выполняя диагностику авто. ds150e проверяет информацию обо всех ЭБУ, которые находятся в транспорте.

Программа также распространяется под брендами «Delphi Cars» или «Autocom Cars». Программа помогает тестировать состояние транспорта через специальный адаптер, выполняя диагностику всего авто по протоколу OBD-II.

Возможности

Основное преимущество софта – это поддержка теста всех систем автомобиля отечественного и западного производства. Программа сканирует ЭБУ от разных концернов авто, а также совместима с разными версиями адаптера ds150e. Вы можете провести тест автомобиля по Bluetooth или через USB-кабель.

После подключения адаптера к компьютеру, вы получаете «визуальную модель» основных параметров «автомобиля». Статистика поломок отображается в виде графиков или диаграмм. В софте вы проверите данные с ЭБУ, которые отвечают за работу двигателя, АБС, ходовую часть, панель приборов, температурные показатели и другие параметры.

Кроме полной диагностики систем автомобиля, ds150e активирует определённые компоненты автомобилей и считывает коды ошибок. Найденные коды будут выведены на специальный раздел софта. В нём вы сможете расшифровать их, а также узнать справочные данные о методах устранения неполадок.

Дополнительные функции

Дополнительные возможности софта – функция адаптации различных систем и проверка VIN-кода авто. Ещё программа обеспечивает настройки «прошивки» ЭБУ, а также управляет специальными функциями. При потребности вы сделаете сброс индикаторов, на подобие «Check Engine».

Графическая оболочка ds150e локализирована на русский язык. В утилите есть подробная справка, которая позволяет изучать возможности и функции неопытным пользователям. Справка создана на английском языке.

Сейчас проект «Delphi Cars» не обновляется создателями. На компьютерах с операционной системой нового поколения возникают проблемы с запуском и активацией софта.

Ключевые особенности

• программа работает с обеими версиями адаптера с Bluetooth и без него;
• диагностика систем авто разных марок и получение данных с ЭБУ;
• составление списка с кодами ошибок;
• сброс системных индикаторов;
• проверка автомобиля по его VIN-коду;
• вся статистика с ошибками отображается в удобной оболочке.
