Всем привет, пикабушнички и подписчики! Данная тема для автомобилистов, предпочитающих ремонтировать свое авто, своими руками. Этот прибор позволяет искать подсосы воздуха в воздушной магистрали авто (проверять на целостность). Сегодня расскажу Вам о дымогенераторе аля “колхоз-самопал”.

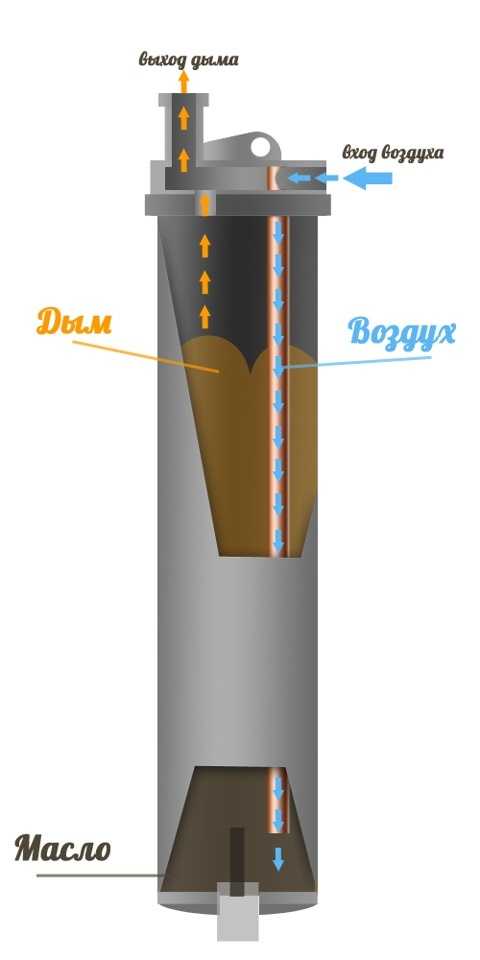

Так как стала необходимость иметь в наличии дымогенератор, принял решение собрать самостоятельно, в виду того, что мне нравится конструировать (чтобы работало) и обилие информации в интернете на данную тематику. Я не изобрел велосипед и не претендую на лавры, а создаю пост для коллег-автолюбителей, которым возможно когда-то понадобится подобный девайс. И так, у нас в итоге получился бюджет постройки 1000 рублей. Нам необходимо добиться вот такого результата (схема)
Для создания нам понадобится
1. Шприц для твердой смазки на 100гр — 300 руб.
2. Свеча накаливания от дизельного двигателя (от пежо лучше всего) — 200 руб.
3. Проводакрокодилытермоусадкаклемы — 180 руб.
4. Шлангихомутыгайкамедная шайбарезиновые шайбысосок с нипелем для колесного диска — 200 руб.
5. Сетка для мытья посуды — 20 руб.
6. Сверла нужного диаметра и обрезок медной трубки (диаметром 6мм) 100 руб.
И теперь по шагам. Для начала нам понадобится шприц для твердой смазки, брал вот такой:
Сохранить в Альбом
От него нам понадобится только корпус, который идеально подходит под емкость для дымогенератора. Далее нам необходимо его разобрать полностью (процесс не фотографировал, за ненадобностью, там и так все понятно), до вот такого состояния
Нам необходима для дальнейшей работы, только крышка и сама емкость, где будет происходить процесс дымогенерации.
Далее подготавливаем крышку для нашего дымогенератора, для этого в уже имеющееся технологическое отверстие я вклеил на эпоксидку, кусок медной трубки, диаметром 6мм и 160мм в длину, получилось вот так:
При помощи медной трубки, необходимо задать направление воздуха, для того чтобы была эффективная дымоотдача, нам следует погрузить медную трубку в масло (ATF), воздух проходя через масло. будет эффективнее выдавливать дым на выход (данный процесс изображен на схеме). Также на схеме изображено, каким образом необходимо вклеить медную трубку, т.е. ее нужно в имеющееся технологическое отверстие вставить до конца, дабы перегородить и направить воздух, двигаться именно по трубку. Далее нам нужно не до конца рассверлить медную трубку (отмечено красным пунктиром), и сделать отверстие для выхода дыма (отмечено синим пунктиром):
Таким образом мы направили движение воздуха. Во входное отверстие (вход воздуха), я вкрутил и посадил на клей, сосок с нипелем от колесного диска (предварительно обрезав все лишнее) вот такой:
На конечном фото будет видно его расположение. Теперь перейдем к подготовке электрической части, нашего дымогенератора. Я решил сделать провода с крокодилами, чтобы подавать питание на свечу накаливания от аккумулятора. С изготовлением проводки не возникает никаких проблем, процесс прост — обрезатьзачиститьподпаятьобжатьтермоусадочкой усадить -), получилось вот так:
Приобрел прозрачную трубку, чтобы видеть дым на выходе, также приобрел латунный переходник с резьбы — на “елку” под хомут. Собрал воедино:
Наконечник использовал тот, который шел с шприцем в комплекте (не пропадать же добру).
Собираем свечу с проводкой и водружаем на место:
Свеча вставляется в технологическое отверстие емкости, расположенное внизу. Не забываем использовать шайбы и резиновые прокладки, чтобы масло снизу не сочилось (я использовал вот такое):
Собираем все в кучу и получаем дымогенератор -)
Прошу простить за корявость изложения, отвечу на все вопросы. Прошу также простить за качество фотографий, пришлось снимать на свечу накаливания, держа ее в зубах 0_о. Всем спасибо. Также прошу простить, за отсутствие видео отчета о работе сего девайса. Я пока не знаком с видеоблоггингом. Еще раз упомяну – отвечу, на все вопросы.
Дымогенератор
Для начала предлагаю Вам посмотреть следующий видеоролик, в котором рассказывается для чего нужен дымогенератор.
А теперь предлагаю свой вариант дымогенератора. Источником дыма является детское масло «Johnson’s Baby». Нагревательным элементом служит факельная свеча 1102.3740 от КАМАЗа. Данная свеча рассчитана на 18 V, ток потребления – 6 A. Я ее доработал. Отверстие для подачи топлива заглушил.
Принцип работы генератора:
В моем варианте корпусом послужила старая оправка для сальника с некоторыми доработками. Крышкой дымогенератора послужила крышка от 20-ти литровой алюминиевой канистры, которые раньше вытачивали сами. Минимум токарных работ.
И, наконец, окончательный вариант устройства:
Механический таймер для дымогенератора взят от старой стиральной машины. Также подойдут таймеры от СВЧ-печей.
Для нормальной работы уcтройства необходимое давление должно составлять 0,8 – 1 атм., которое можно получить от любого компрессора.
Привожу чертежи своего дымогенератора (основы). Конструктивно может быть выполнено и по-другому.
Сразу отвечу на часто задаваемые вопросы.
Можно ли использовать для подачи воздуха отверстие в свечи?
Да, можно. Но при этом трубка подачи воздуха должна находиться выше уровня масла. И свечу надо поместить в саркофаг, иначе при такой подаче воздуха вместе с дымом будет попадать масло.
Почему штуцера для подачи воздуха и дыма находятся под углом?
Потому что корпус был изготовлен из уже существующей заготовки, но это оправдалось и конструктивно. Нет перегибов шлангов.
Какой должен быть уровень масла?
Уровень масла должен быть чуть ниже высшей точки свечи. Масло непосредственно заливается в корпус.
Что может быть использовано в качестве нагревательного элемента?
Могут быть использованы свечи накаливания от дизелей (срок службы свечей сильно зависит от их длительности включения. Таймер необходим).
Немного о технике безопасности. Воспламенение масла исключено из-за конструктивности применяемой свечи. Корпус дымогенератора очень сильно нагревается. Тут надо соблюдать предосторожности. Для начального нагрева масла таймер устанавливается на 4 – 5 минут. Если для проверки утечки дыма не хватает, таймер можно включить еще на 2 – 3 минуты.
Генераторы дыма для автомобиля
Автомобильные дымогенераторы служат для того, чтобы быстро обнаружить утечку в различных автомобильных системах – от впуска/выпуска воздуха до трансмиссии. Устройство будет полезно для тестирования любых систем, нуждающихся в строгой герметичности.
Применение дымогенераторов для диагностики авто позволяет:
Густой и белый дым, подаваемый под незначительным давлением в 0,2-0,5 Bar, позволяет выполнить анализ герметичности систем с минимальными затратами времени.
Использование автомобильного генератора особенно актуально для тестирование труднодоступного оборудования машин.
Хорошо зарекомендовали себя на практике дымогенераторы SMC-Smoke и ГД-01.
Чем хороши современные дымогенераторы для авто?
Как правило, все актуальные модели генераторов дыма оснащаются устойчивым к действию тепла и воды испарителями и хорошей электронной начинкой. Блок управления обеспечивает возможность регулировать плотность дыма, а таймер – штатную работу нагревательного элемента.
Большой запас дымовой жидкости и длинные провода делают процесс применения автомобильных генераторов дыма особенно комфортным.
