Давно был у меня приобретен сканер на базе ELM327 до последнего времени сомневался в его работоспособности, но сегодня с мерсом все получилось.

Итак все по порядку:

Марки и года (ориентировочно): часть моделей 1994-2002 гг. В частности, часть моделей W124, W129, W140, W202, W210, W220

Типичное расположение: под капотом. Может устанавливаться как отдельно, так и в блоке предохранителей (под капотом). На W124, W129, W140,W202 стоит, как правило, с правой стороны по ходу движения, на W210- с левой стороны по ходу движения.

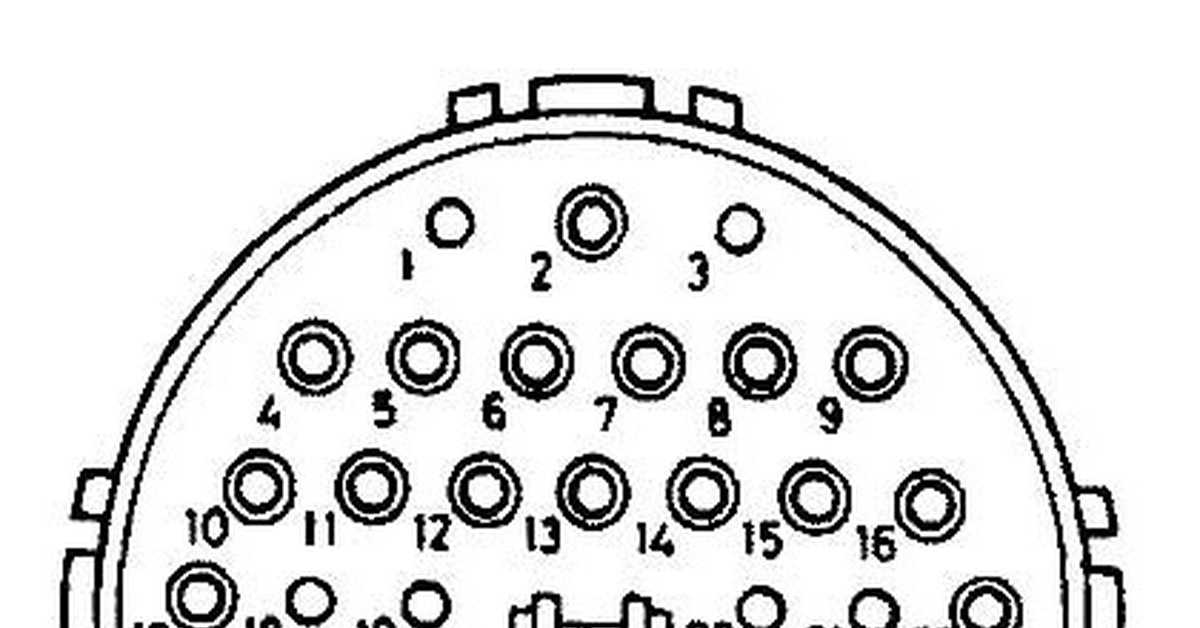

Назначение выводов диагностического разъема:

1 — Масса, контур 31

2 — Питание, контур 87 или 15

3 — Питание, контур 30

4 — K-линия диагностики системы управления двигателем (HFM-SFI, DFI, IFI; LH-SFI, ME-SFI — правая часть)

5 — K-линия диагностики системы управления двигателем(LH-SFI, ME-SFI — левая часть)

6 — K-линия диагностики антиблокировочной системы (ABS), антипробуксовочной системы (ASR), системы стабилизации (ESP), системы трэкшн-контроль (ETS)

7 — K-линия диагностики системы управления холостым ходом (ISC), электронной педали газа — электронного управления дроссельной заслонкой (EFP, EA), системы круиз-контроля (CC, Tempostat, Tempomat)

8 — K-линия диагностики системы помощь и при торможении(BAS) и основного модуля (BM)

9 — K-линия диагностики системы управления автоматической блокировкой дифференциала (ASD)

10 — K-линия диагностики системы управления трансмиссией(EATC, ETC)

11 — K-линия диагностики системы управления активной подвеской (ADS)

12 — K-линия диагностики системы усилителя рулевого управления (SPS, PML)

13 — Сигнал оборотов двигателя (TD, TNA, TN)

14 — Лямбда вкл/выкл на LH-SFI (правый)

15 — K-линия диагностики приборной панели (IC, KI)

15 — Лямбда вкл/выкл на LH-SFI (левый)

16 — K-линия диагностики кондиционера и отопителя (HEAT, Tempmatic, Automatic)

17 — K-линия диагностики системы управления зажиганием(правая часть) (DI)

18 — K-линия диагностики системы управления зажиганием(левая часть) (DI)

19 — K-линия диагностики блока диагностики (DM)

20 — K-линия диагностики системы управления пневмоподвеской (PSE), многофункционального блока управления(на W210), управления люком (DBE), электрикой 21 — K-линия диагностики модуля комфорта (CF) и блока управления крышей (RST — для кабриолетов — например, W129)

22 — K-линия диагностики блока управления дугами безопасности (RB — на W129)

23 — K-линия диагностики противоугонной системы (ATA)

24 — K-линия диагностики системы TELE-AID

25 — K-линия диагностики системы контроля давления в шинах (RDK)

26 — K-линия диагностики системы управления автоматической блокировкой дифференциала (ASD — на W202)

28 — K-линия диагностики системы парктроник (PTS)

30 — K-линия диагностики системы пассивной безопасности -подушки безопасности, преднатяжители ремней (SRS, AB)

31 — K-линия диагностики системы управления центральным замком (IRCL)

32 — Вывод для сброса сервисных интервалов (?)

33 — K-линия диагностики радио (RD) и навигационнойсистемы

34 — K-линия диагностики системы связи, информации инавигации (ICS, CNS)

35 — K-линия диагностики системы управления наклоном фар(LWR)

36 — K-линия диагностики системы управления основным и дополнительным обогревателем (STH) и HB (Heater booster)

Распиновка выводов адаптера есть в инете, брал с этой картинки

В итоге через адаптер получилось подрубиться и даже в живую наблюдать некоторые динамические параметры, но к сожалению был ограничен по времени, буду дальше штрудировать литературу чтобы провести полностью диагностику двигателя и коробки, еcли такое будет возможно с помощью ELM327.

Посмотрел на драйве и вообщем в интернете тем по этому поводу предостаточно, данная запись больше для меня чтобы собрать в одном месте всю нужную информацию по этому вопросу.

Прога на мобиле Torque Pro (OBD 2 & Car)
