Как подключить коннектор
Если вы решили самостоятельно обжать сетевой кабель для локальной сети, то должны изучить расположение проводов по цветам. Этот момент является самым важным при подключении коннектора. В противном случае в результате ваша сеть просто будет неработоспособной.
- – пресс-клещи для обжима;
- – сетевой кабель «витая пара»;
- – коннектор.
Приготовьте все необходимые инструменты для подключения коннектора. В обязательном порядке вам понадобятся пресс-клещи для обжима. Без них выполнить обжим смогут разве что профессиональные сетевые мастера.
Купите сетевой кабель, который называют, как правило, витой парой, поскольку он состоит из восьми попарно перевитых проводков. Ну и обязательно запаситесь большим количеством коннекторов, поскольку, как показывает практика, с первого раза подключить их не всегда получается.
Зачистите обжимаемый конец сетевого кабеля. Достаточно снять примерно один сантиметр оболочки. Старайтесь не повредить сами проводки. Разделите их и выпрямите. После этого расположите их по цветам. Самой распространенной комбинацией является: белый с оранжевым – оранжевый – белый с зеленым – голубой – белый с голубым – зеленый – белый с коричневым – коричневый. В некоторых случаях в зависимости от вашего роутера или модема комбинация может быть другой. Уточнить это можно, ознакомившись с инструкцией по эксплуатации устройства.
Вставьте провода по цветам в коннектор. Сам коннектор поместите в обжимное устройство и сдавите рукоять. В результате металлические контакты будут загнуты внутрь проводков, при этом повод будет надежно обхвачен пластмассовыми креплениями.
Аккуратно подергайте за кабель, чтобы проверить надежность крепления. Выполните операцию по обжиму с другой стороной витой пары. При этом проводки подключаются к коннектору в зеркальном положении цветов.
Подключите один конец сетевого кабеля к модему или роутеру, а второй – к компьютеру и настройте сетевое соединение. Если вы соединяете между собой два компьютера, то порядок цветов в коннекторе будет отличаться. В этом случае комбинация будет таковой: бело-оранжевый – оранжевый – бело-зеленый – синий – бело-синий – зеленый – бело-коричневый – коричневый. Второй коннектор подключается посредством перекрестной комбинации, в которой внешняя и внутренняя пара перекрещиваются.
Забыли пароль?
Еще не зарегистрированы?
Что такое коннектор и какие бывают типы коннекторов
При подключении телевидения или интернета можно заметить, что на конце кабеля всегда устанавливается специальное устройство – коннектор, каждая разновидность которого используется для какого-то конкретного вида кабеля.
Один из самых популярных и востребованных типов коннекторов – BNC-коннектор. Он используется в различной видео- и аудиоаппаратуре, где передача осуществляется посредством радиочастотного кабеля. Этот разъем имеет собственные пределы использования по частоте и напряжению, которое составляет 3 Ггц и не может превышать 500 Ватт, соответственно.
Этот тип коннектора в основном используется: в аналоговых и цифровых видеоинтерфейсах для передачи сигнала, в авиационной электронике, испытательном оборудовании, а также радиооборудовании (антенны, радиопередатчики и т.п.). В основном эта разновидность коннектора используется при установке в торгово-промышленном оборудовании. Используется для построение сетей Ethernet стандарта 10BASE2. У BNC коннектора существует несколько аналогов, превосходящих его по определенным свойствам, это TNC-коннектор и BNC-T.
TNC-коннектор, в отличие от BNC, применяется для стабильной работы на более высоких частотах. Используется в тех же областях. BNC-T коннектор, в свою очередь предназначен для соединения трех кабелей, в основном с коаксиальными радиочастотными разъемами. Очень часто делается так, что к этому коннектору подключается два кабеля, а к оставшемуся входу подключают терминатор. В стандарте 10BASE2 эта разновидность коннектора используется для соединения коаксиального кабеля с сетевой платой, установленной на персональном компьютере.

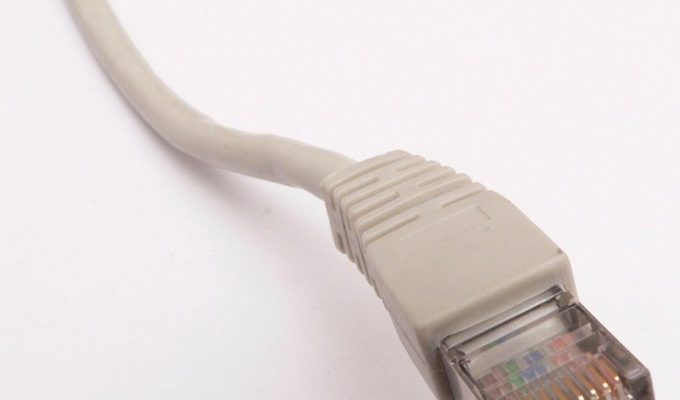

Коннектор типа RJ-45 сегодня используется чаще всего. Обычно его применяют при использовании кабеля витая пара. Например, его используют во время прокладки кабельного телевидения или сети интернет. В основном используется шестиместный разъем, то есть используется комбинация нескольких проводов (белый/зеленый, белый/оранжевый, синий/белый, белый/синий, оранжевый/белый, зеленый/белый). Что касается телевидения, то в данном случае будет использоваться четырехместная разводка (белый/оранжевый, оранжевый, зеленый, белый/зеленый).
Еще одна разновидность коннекторов – RCA («тюльпан»). Этот вид разъемов раньше использовался повсеместно, хотя сегодня он практически вышел из моды. Этот стандарт широко применяется в аудио- и видеотехнике. Стандартный штекер – центральный металлический коннектор, который выдается немного вперед и имеет диаметр 3,2 миллиметра. Гнездо RCA представляет собой обычный панельный разъем, одевающийся на ободок, и обладает диаметром до 8,0 миллиметров.
