Коды ошибок тойота королла е150

В памяти бортового компьютера Тойоты Короллы 150 коды ошибок показывают различные виды неисправностей основных и вспомогательных узлов. Проверка состояния автомобиля необходима как при покупке, так и во время эксплуатации. Известный японский производитель позаботился о диагностике, которую автовладелец может провести самостоятельно без обращения в сервисный центр.

Нажмите здесь

После того как был произведен ремонт и поломку устранили, коды ошибок могут сами не исчезнуть. Чтобы их сбросить также есть определенная последовательность действий. Для этого нам снова понадобится разъём для диагностики.

Чтобы произвести сброс кодов необходимо:

Включить зажигание.
На разъёме DLC1 замкнуть куском проволоки или провода выводы ТС и E1.
За 3 секунды нажать на тормоз как можно больше раз, но не менее 8-ми.
Убедится, что лампочка равномерно мигает с интервалом в полсекунды.
Выключить зажигание и снять перемычку с контактов.
Проследить, что индикатор ABS не светится.

Как пошагово осуществить самодиагностику автомобилей Тойота на видео рассказывает «Artem0023»:

Считывание кодов ошибок на Тойоте Королле это достаточно простой и несложный процесс. Самое главное правильно его понять и разобраться. Написанная инструкция поможет разобраться в том, как быстро и правильно проводить самодиагностику автомобиля.

Многие современные производители автомобилей изначально закладывают в свои автомобили специальные процедуры, предназначенные для диагностики электронных узлов без применения каких-либо специальных средств, приборов и т.д. То есть практически любой автомобиль можно провести самодиагностику, которая укажет верные колы ошибок, затем, после их расшифровки, можно уже будет более точно говорить о самой проблеме с автомобилем. Данная статья покажет нам, как правильно распознавать коды ошибок на Тойоте Королле и надеемся, поможет вам разобраться с проблемными узлами вашего любимого автомобиля.

Надежность, экономичность, а также комфорт Тойота Королла обеспечиваются многими составляющими, важнейшей из которых является электронная система самодиагностики (СС) технического состояния авто. Она «сообщает» коды ошибок, по которым затем определяется конкретная исправность.

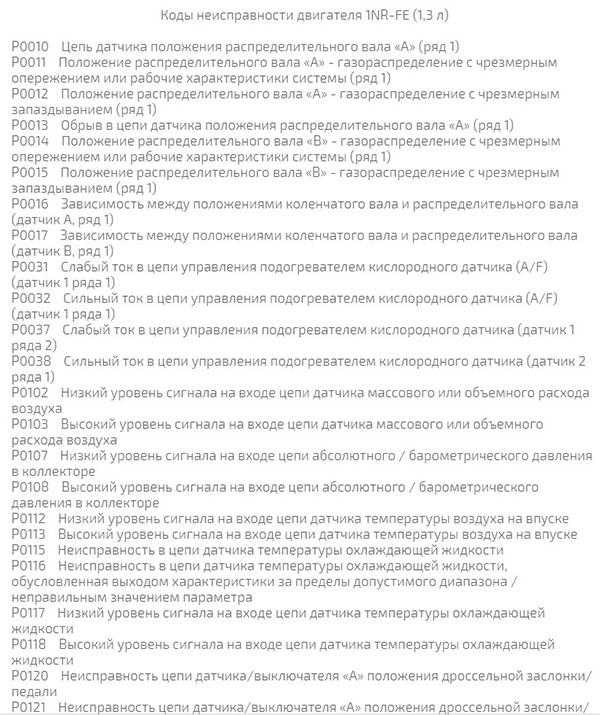

Коды неисправности двигателя 1.3 1NR-Fe

Коды неисправностей Corolla охватывают важнейшие узлы автомобиля. Система может работать в двух режимах: обычном автоматическом и принудительном. В автоматическом режиме она информирует пользователя о возникших неполадках при эксплуатации автомобиля. В принудительном же режиме сам пользователь с помощью специальных процедур вызывает из системы информацию о техническом состоянии интересующего его узла. Здесь мы рассмотрим порядок проведения самодиагностики Королла, и начнем с краткого описания СС.

Правильное проведение диагностики
Современные сканеры
Коды ошибок Тойота Королла
Диагностические разъемы Королла 120, 150, 180
Вывод
Видео

Нажмите здесь

Содержание

С чего начать?
Автоматическая коробка передач
Как считать информацию
Правильное проведение диагностики
Способы считывания информации при самодиагностике автомобиля
Современные сканеры
Разновидности двузначных кодов
Диагностические разъемы Королла 120, 150, 180
Диагностика двигателя, автоматической коробки
Коды ошибок с расшифровкой
Как обнулить данные об ошибках после проведения диагностики?
Ошибки Toyota при самодиагностике
Состояние мотора
АКПП
Системы безопасности SRS
Привод 4WS
Типы кодов ошибок
Разъемы для диагностики автомобилей Тойота Королла
Таблица однозначных кодов бензиновых двигателей “Toyota” (тип 10)
Коды двузначной системы
Коды неисправностей силовой установки
Коды ошибок систем ABS и TRC (код 10)
Способы считывания ошибок
Автоматический режим диагностики
Сканеры
Разъемы для диагностики
Коды ошибок Тойота Королла
Другие ошибки
Система подачи топлива и воздухоподача
Система зажигания
Контроль выбросов
Холостой ход и скорость
Электронный блок управления ЭБУ
Трансмиссия
Поделиться ссылкой:
Коды стандарта OBD
Стандарт OBD
Вывод
Видео

С чего начать?

Начать стоит с того, что во всех моделях Тойота, начиная с 1988 года, автомобили оснащаются многоштырьковым диагностическим разъемом, который устанавливается рядом с аккумуляторной батареей под капотом или с лева по ходу автомобиля. Такие разъемы носят названия: DLC-1 и DLC-2.

Первый вариант с индексом «1» представляет собой обычную, пластмассовую коробочку. Как правило, на ней имеется название «Diagnostic». В такой модели самодиагностика выводит коды ошибок через лампочку «Check», которая расположена на приборном щитке, прямо перед глазами водителя. На более современных автомобилях, вместо обычной лампочки имеется изображение силового агрегата – чтоб вы не путались, это практически одно и то же. Вся вышеуказанная информация касается только бензиновых моделей авто. Дизельные модели вместо лампочки и значка двигателя использует лампочку контроля накала свечей – в общем, изображение спирали.

Теперь стоит поговорить о том, куда после самодиагностики выводятся неисправности автоматической трансмиссии. Как правило, такие ошибки выводятся через лампочки «O\D», «Power» или «A\T Check». Ошибки других систем, таких как АБС, ТРС или СРС выводятся уже на соответствующие им контрольные точки (лампочки).

Теперь давайте поговорим о второй коробке, а точнее о втором диагностическом разъеме — DLC-2. Производитель предусмотрел его местонахождение рядом с водителем, а точнее она находится под нижней частью панели со стороны водительского сиденья. Данный выход, как правило, предназначается для подключения сложного диагностического оборудования, но при этом он имеет те же выводы что и первый вариант. Данный разъем отлично подходит для диагностики Короллы на ходу.

В автомобилях Тойота Королла предусмотрена система самодиагностики, при которой возникающие при работе неполадки записываются в памяти авто, и впоследствии считываются. Провести диагностику автомобиля можно применяя специальное оборудование или с помощью подручных средств.

В автомобилях Тойота, оборудованных электронными блоками управления (ЭБУ) двигателя, АКПП, ABS и т. д., предусмотрена возможность проведения самодиагностики. Принцип работы этой системы заключается в следующем:

При возникновении отклонения от нормального режима работы, датчик, фиксирующий его, отключается.
В ЭБУ включается обходная программа, позволяющая автомобилю продолжать работу. При включении этой программы на табло загорается аварийная или мигает лампочка работы системы, в которой обнаружена поломка.
При устранении неисправности (самопроизвольном или в результате ремонта) обходная программа отключается, и система продолжает работу в штатном режиме.
Информация о возникшей неисправности сохраняется в виде специального кода, который впоследствии можно считать.

На современных автомобилях Тойота Королла ЭБУ способен различать неисправности по степени важности для работы, и сведения о «легких» отклонениях не фиксируются. Например, если на один из датчиков ABS при движении попадает грязь, а после ее смывания датчик снова переходит в нормальный режим работы — это отклонение записываться не будет.

Система диагностики очень удобна при ремонте автомобиля, благодаря ей можно быстро выявить причину возникновения неполадок.

Подробнее читайте в нашей новой статье — https://corollafan.ru/obsluzhivanie/как-провести-самодиагностику-двигат.html

Общие для всех автомобилей Тойота коды ошибок типа 9 представлены двузначными шифрами.

Общий список однозначных кодов (тип-10) для автомобиля Тойота состоит из следующих пунктов.

Если в машине есть бортовой компьютер или робот, то шифр появится на экране километража. Он будет состоять из латинской буквы в начале, например P, B, C, и 4-х цифр. Это характерно для таких автомобилей как Toyota Рав 4 Авенсис, Corolla, Mark II или Land Cruiser 200, Тойота Прадо 120 и других, фукционирующих на бензине.

Таблица для расшифровки диагностических кодов неисправностей бензиновых ДВС.

Многие автомобили Тойота выпускались с двигателем, работающим на дизеле. Наиболее популярными моделями являются седаны Витц, Caldina, Avensis (Т25), Камри, Камри Грация, Corolla E150, Аурис 2008 года, внедорожники Land Cruiser Prado 120 и Land Cruiser Прадо 200 или кроссовер RAV4.

Записывая коды для дизельных авто, вы можете увидеть следующие обозначения.

Поломки других деталей дизельного движка.

Автоматическая коробка передач

Отличаются машины одной марки не только двигателем, но и коробкой передач. Для тех же Тойота Королла 150, Цельсиор или Виста поломки АКПП будут разниться с неисправностями «механики».

Если в работе трансмиссии есть неисправности, вы увидите один из кодов.

Такие ошибки характерны для разных моделей, среди которых Тойота Ипсум, Тойота Хайлендер 2001 г и Caldina.

Для диагностики также используют специальную технику и приборы. Такие приспособления покажут пятизначные коды. Их же можно узнать и при помощи бортового компьютера, который установлен в новых авто и моделях типа гибрид.

Код на экране Тойота с бортовым компьютером

В гибридной версии вышли Тойота Эстима, Toyota Prius, третье поколение Toyota Harrier и другие. У этих моделей (кроме других поломок) могут возникать неисправности системы высоковольтных батарей (ВВБ). Коды ошибок гибридной установки и их расшифровки приведены в таблице.

Самые распространенные коды ошибок, не связанные с ВВБ, это.

В фотогалерее представлены ошибки в работе иммобилайзера и шин на автомобилях Toyota.

Рассмотрим систему диагностики, применяемую в автомобилях фирмы “Toyota”.

В этих автомобилях есть диагностические разъемы, которые называются “DLC 1”“DLC 2” (Data Link Connector). Первый из них представляет собой пластмассовую прямоугольную коробочку, расположенную обычно слева по ходу автомобиля, на ней написано “DIAGNOSTIC”. Самодиагностика двигателя выводится через лампочку “CHECK” на щитке приборов. Но на некоторых машинах вместо лампочки “CHECK” есть лампочка с изображением двигателя, это в общем, одно и то же. Так же имейте в виду, что в некоторых моделях дизельных машин для самодиагностики используется лампочка контроля накала свечей с изображением спирали. Неисправности автоматической трансмиссии в режиме самодиагностики обычно выводятся через лампочку “O\D” ( но это может быть и лампочка “POWER”“A\T CHECK”) а неисправности систем “ABS”, “TRC”, “SRS” через соответствующие контрольные лампочки.

Второй диагностический разъем “DLC 2” находится под нижней частью панели с водительской стороны. Он имеет другую конфигурацию, поскольку предназначен в основном для подключения специального диагностического оборудования, но имеет те же выводы что и “DLC 1”. Этот разъем, хотя и расположенный неудобно, позволяет диагностировать машину на ходу. На старых (по году разработки) моделях для диагностики имеется несколько круглых разъемов желтого цвета в моторном отсеке ближе к аккумуляторной батарее, которые идентичны разъему “DLC 1” “DIAGNOSTIC”“DLC 1” в этом случае нет. Для самодиагностики своих автомобилей фирма “Toyota” использует два типа кодов.

Первый – тип 09. Это двухзначный код со следующими параметрами. Ширина импульса – 0,5 секунд. Пауза между импульсами – 0,5 секунд. Пауза между десятками и единицами – 1,5 секунды. Пауза между кодами – 2,5 секунды. Пауза между сериями кодов – 4,5 секунды.

10. Это однозначный код со следующими параметрами. Где количество импульсов равно коду неисправности. Его параметры следующие. Ширина импульса – 0,5 секунд. Пауза между импульсами – 0,5 секунд. Пауза между кодами – 2,5 секунды. Пауза между сериями кодов – 4,5 секунды.

Для того чтобы отдиагностировать двигатель или автоматическую коробку передач, надо сделать следующее. Откройте капот автомобиля, и, найдя пластиковую коробочку с надписью “DIAGNOSTIC”, откройте ее крышечку. С обратной стороны этой крышечки вы увидите маркировку выводов. Далее надо взять любой кусок провода и воткнуть его в разъемы так, чтобы замкнуть выводы “ТЕ1” и “Е1”.После этого садитесь за руль и, включив зажигание и, выключив кондиционер и печку, следите за лампочками на щитке приборов. После включения зажигания лампочки “CHECK” и “O\D” начнут моргать. Если лампочки непрерывно и часто моргают ( вспышка – 0,5 сек., пауза – 0,5 сек.) более 11 раз, то это означает, что в вашей машине используется двухзначный код тип 09 и в памяти компьютера никаких неисправностей не зафиксировано и, следовательно, вы можете вынимать перемычку, запускать двигатель и ехать по делам. Если лампочка “CHECK” моргает непрерывно с интервалом 4,5 секунды, значит в автомобиле используется код тип 10 и также никаких неисправностей в памяти компьютера не зафиксировано. Если лампочка моргает так: вспышка- пауза- вспышка – длинная пауза- вспышка – это значит, у вас в памяти код 21 (двухзначный); если так: вспышка- длинная пауза – вспышка -пауза вспышка – то код 12 и так далее.

Если вы не уверены что правильно определили контакты, которые следует перемкнуть, то можно посоветовать следующее. Вывод на фишке диагностики“Е1” – это корпус. Если взять “контрольку” с маломощной лампочкой, один провод подсоединить к корпусу автомобиля, а щупом касаться всех выводов подряд в разъеме диагностики, то, когда вы попадете на “ТЕ1”, при включенном зажигании, лампочка “CHECK” начнет моргать. Таким образом можно найти диагностический вывод любого автомобиля, имеющего на панели лампочку “CHECK”, не рискуя при этом что-нибудь сжечь, т. к. используется “контролька”, а для срабатывания системы самодиагностики, даже маломощной лампочки, например от подсветки панели приборов, достаточно.

Коды неисправностей бензиновых двигателей (Toyota)

Коды самодиагностики считываются по числу вспышек индикатора
при замкнутых выводах “TE1”-“E1” разъема DLC1 под капотом или “TC”-“CG” разъема DLC3 под приборной панелью и включенном зажигании.

Как считать информацию

Производитель предусмотрел 2 типа кодов внутренней диагностики: 09/10. Первый считается 2-значным, второй – 1-значным.

Непрерывность и ритмичность мигания (11 раз каждые 0,5 секунды) показывает, что действует код первого типа (09). Такая периодичность подтверждает нормальную работу двигателя. Можно освобождать разъемы, запускать мотор и продолжать движение.

Равномерное мигание лампочки с паузами в 4,5 секунды свидетельствует об использовании 1-значного кода (10). Подобная частота означает исправную работу основных и дополнительных узлов.

Порядок проведения диагностики:

Открыть капот, в левом отсеке найти коробку с надписью Diagnostic.
Поднять крышку, на внутренней стороне которой имеется маркировка контактов.
Замкнуть любым отрезком провода выводы ТЕ, Е 1.
Сесть за руль, выключить кондиционер и печку, включить зажигание.
Наблюдать за изменениями индикаторов на панели.

Прерывистое свечение свидетельствует о наличии дефектов.

Чтобы узнать, какой элемент требует вмешательства, наблюдают за частотой вспышек.

Обращают внимание на интервалы между вспышками. Если шаг импульса превышает 0,5 секунды 2-значного кодирования – есть ошибка. Чтобы узнать шифр, считают, сколько было свечений до первого удлиненного перерыва.

Принцип контроля всегда одинаков и подходит для проверки всех деталей и узлов. Меняются только блоки и пары разъемов. Считывание проводится согласно описанному выше методу. В таблице, прилагаемой к техпаспорту, узнают тип нарушения и другие подробности.

Правильное проведение диагностики

Продолжение кодов ошибок двигателя 1.3 Королла

Система диагностики Тойота Королла состоит из датчиков, регистрирующих физические параметры узлов, электронного блока управления (ЭБУ), программы для этого блока, а также системы индикации о неполадках.

Изначально в память ЭБУ производителем занесены эталонные значения параметров состояния узлов автомобиля. При эксплуатации датчики регистрируют фактические значения этих параметров, а затем посылают их в электронный блок управления. ЭБУ Corolla сравнивает полученные фактические параметры с эталонными значениями и, в случае их несовпадения, записывает шифр в память. После этого блок управления посылает код ошибки на световой индикатор Тойота Королла «CHECK». При устранении неисправности сигнал ошибки исчезает. Кроме того, имеется возможность принудительного считывания кодов неисправности сканером или без него.

Неисправности мотора 1.3 Королла

На световом индикаторе коды ошибок визуализируются количеством световых сигналов, а также сочетанием их длины и пауз между ними. Фирма Тойота использует два типа световых шифров: 09 и 10. 09 является двухзначным шифром. Это значит, что он начинается с числа 11, а закачивается числом 99. Продолжительность свечение – пауза составляет 0.5 секунды. Пауза между десятками и единицами – 1.5 секунды, пауза между шифрами – 2.5 секунды, а между серией шифров – 4.5 секунды. Например, два блика с паузой 0.5 секунды плюс один блик через 1.5 секунды соответствует 21 коду ошибки.

Код 10 является однозначным шифром. В нем количество световых импульсов соответствует коду ошибки неисправности. Так же, как и в предыдущем шифре, продолжительность свечений – пауз равна 0.5 секунд. При этом пауза между шифрами равна 2.5 секунды, пауза между серией шифров – 4.5 секунды. 12 бликов через 0.5 секунды соответствуют ошибке 12-го кода неисправностей.

Коды неисправностей двигателя 1.4 Королла

В процессе эксплуатации Королла возникает необходимость принудительной диагностики отдельных узлов автомобиля. Для этого установлено три блока диагностических разъемов (DLC — DataLinkConnector): DLC 1, DLC 2, DLC 3. Разъемы DLC 1 собраны в диагностическую коробку с надписью «Diagnostic», которая размещена под капотом у задней стенки моторного отсека. Разъемы DLC 2, DLC 3 находятся в салоне автомобиля со стороны водителя. DLC 2 разъемы установлены под панелью, а DLC 3 под передней дверью. Блок DLC 2 используется для чтения информации специальными сканерами.

Коды ошибок мотора 1.4 Корола

Блок DLC3 имеет весьма ограниченное применение, его можно встретить на Короллах с роботизированной коробкой.

Следует заметить, что расположение блоков для сканирования может несколько варьировать под капотом или в салоне зависимо от марки, а также года выпуска автомобиля.

DLC 1 состоит из 20 разъемов, предназначенных для самодиагностики двигателя и трансмиссии.

Коды неисправностей мотора 1.6 Королла

Для того чтобы открыть крышечку коробки, достаточно потянуть за виднеющийся лепесток. Стандартная процедура диагностики проводится с помощью – сканера. Но при отсутствии сканера необходимую информацию в «домашних условиях» можно получить также без него. Для выполнения этой процедуры сделайте следующие диагностические операции:

Возьмите канцелярскую скрепку или кусочек проволоки такой же длины.
Выключите зажигание, а также все энерго потребляющие приборы.
Откройте капот и снимите крышечку с коробки блока разъемов «Diagnostic». На внутренней стороне крышечки находится маркировка разъемов. По этой маркировке найдите разъемы TE1 и E1.
Согните скрепку или проволоку в П образную форму таким образом, чтобы ее можно было вставить в гнезда TE1 и E1. Когда это будет готово, вставьте проволоку в эти гнезда и тем самым замкните их.
Включите зажигание и наблюдайте за индикатором «CHECK».

Неисправности мотора Королла 1.6

Если он мигает более одиннадцати раз с амплитудой пол секунды, то это указывает на отсутствие ошибок в памяти ЭБУ, а также исправность машины. Такая кодировка соответствует 09 шифру. Если «CHECK» мигает с амплитудой четыре с половиной секунды, значит, в авто используется шифр 10 и он также исправен.

Двигатель 1.6 Коды неисправностей

А если сигналы будут другими, необходимо считать шифр, определять по коду тип неисправности и, зависимо от этого, предпринимать дальнейшие действия. Аналогичным образом проводится самоконтроль других узлов. Могут меняться только блоки узлов и пары разъемов, а также индикаторы на панели приборов.

Способы считывания информации при самодиагностике автомобиля

Есть два основных способов считывания кодов возникающих ошибок: с помощью подручных средств или с применением специального оборудования для диагностики автомобилей.

Современные сканеры

Считывание кодов неисправности Corolla сканерами не только упрощает самоконтроль, но также делает его более информативным. Сегодня производители диагностических автосканеров поставляют на рынок их в широком ассортименте, различающемся, как по функционалу, так и цене. С одной стороны, такой рынок способен удовлетворить запросы различных слоев потребителей, а с другой – создает определенные сложности, поскольку требует некоторых специальных знаний при покупке. Здесь мы только укажем основные виды диагностического оборудования, а также его назначение. И это уже будет не плохим ориентиром для выбора нужного сканера. По функциональным возможностям различают сканеры дилерские, марочные и мультимарочные.

Коды ошибок робота Королла

Дилерские сканеры выпускают автопроизводители или их подрядчики, как правило, для конкретного марок автомобиля. Они имеют широчайший функционал и предназначены для профессионального использования, а цена может достигать нескольких тысяч долларов.

Группа марочных сканеров также предназначена для профессионального использования. Они имеют сходный с дилерским функционал, но более скромный. Цена марочных сканеров колеблется от нескольких сот до тысячи долларов.

Коды неисправностей автомата и ABS Королла

Наибольшее распространение среди автомобилистов получили мультимарочные сканеры. Они просты в работе и дают достаточную информацию для большинства ситуаций. Сканеры этой группы унифицированы для нескольких марок авто. Поэтому при покупке необходимо проверить их способность считывать коды ошибок Королла.

Коды ошибок Королла с системой VSC

Разновидности двузначных кодов

Для самодиагностики автомобилей чащ всего используются два типа двузначных кодов: первый — этотип 09; второй — тип 10.

Определить какой тип поддерживает ваш автомобиль и есть ли зафиксированные ошибки его работы можно следующим образом:

Частое и непрерывное мигание сигнальной лампочки, когда вспышка и пауза длятся по 0,5 секунды, свидетельствуют, что в автомобиле используется код типа 09. Если при использовании этого кода лампочка мигает более 11 раз, то записей о неисправностях обнаружено не было.

При использовании кодов второго типа лампочка мигает с интервалами разной длительности. Об отсутствии неисправностей при самодиагностике свидетельствует непрерывное мигание с интервалом 4,5 секунды. Пример считывания кодов этого типа: вспышка — пауза — вспышка —длинная пауза — вспышка — это код 21.

Диагностические разъемы Королла 120, 150, 180

Коды неисправностей противоугонной системы Королла

Коды ошибок на диагностический разъем DLC 2 Королла 120, 150, 180 подаются в формате OBD II. В формате OBD коды зашифрованы 5-ю символами: первый литеральный символ и последующих четыре цифровые. Литеральный символ этого кода указывает узел, в котором случилась неполадка:

P — мотор или трансмиссия;
B — кузовная часть авто;
C — подвеска;
U — сетевая система

Последующие цифры указывают на точное место поломки, а также ее классификацию.

Коды неисправностей дополнительных систем

Диагностика кодов ошибок OBD II возможна только специальными сканерами или путем подключения разъемов к компьютеру со специальным программным обеспечением. После получения кодов Королла, диагностирование неисправностей проводится по таблице с описанием кодов ошибок и соответствующих им дефектов.

Диагностика двигателя, автоматической коробки

Для того чтобы произвести диагностику того или иного узла, нам необходимо в первую очередь обратиться к диагностической коробке расположенной под капотом автомобиля. Найдя коробку с надписью «DIAGNOSTIC», откройте ее. Как правило Компания Тойота оставляет специальную маркировку на обратной стороне крышки, где указанно за что каждый выход отвечает. Далее нам необходимо любым способом постараться замкнуть два значения для проведения дальнейшей диагностики. Такими значениями являются: «ТЕ1» и «Е1». На картинке их местоположение четко указанно.

Далее после того как эти значения были замкнуты, нам необходимо сесть за руль и включить зажигание. Обязательно заранее необходимо выключить печку, кондиционер и т.д. После того как зажигание включено лампочка «Check» или «O\D» должна начать мигать на приборной панели. Здесь очень важно запомнить: если она начнет беспрерывно моргать боле 11 раз подряд при интервале в 0,5 секунды, то значит, что ваш автомобиль использует двузначный код ошибок типа 09. Это означает, что память компьютера не имеет никаких зафиксированных ошибок. Из этого следует, что можно вынимать перемычки, заводить свой автомобиль и ехать по любым делам. Если же лампочка начала моргать с интервалом в 4,5 секунды, это означает, что Королле используется код типа 10, но при этом никаких неисправностей опять же не наблюдается. И наконец, если лампочки моргает по-другому, например: вспышка – пауза – вспышка — длинная пауза – вспышка, то это означает, что код ошибки в памяти имеется и его значение равно 21. Или же вот такой пример: вспышка – длинная пауза – вспышка – пауза – вспышка — то это код 12 и так далее. Все эти цифры имеют свои обозначения. Например, 21 в Короллах с бензиновым двигателем – означает неисправность кислородного датчика и так далее.

Если вы неуверенны, что правильно замкнули контакты, можно их проверить. Давайте начнем с «Е1». Необходимо взять маломощную лампочку подсоединить один провод к кузову автомобиля, а другим касаться всех проводов в разъемах по очереди, то, когда вы найдете «ТЕ1», лампочка на приборной панели начнет мигать. Таким простым способом можно найти диагностический вывод практически любого автомобиля, при этом вы будете уверенны, что ничего не сожжете.

Также можно считать данные ошибки, пользуясь внутренней консолью, которая находится под водительским сиденьем. Только для того чтобы нам запустить процесс самодиагностики необходимо замкнуть другие контакты. Желательно сделать это нужно в тех местах, в которых это показано на картинке приведенной ниже.

Замыкая данные разъемы и повторяя вышеуказанную процедуру, вы сможете сами диагностировать свой автомобиль. Помимо двигателя и автоматической коробки, можно еще провести диагностику СРС, АБС и 4WS.

Для диагностики СРС необходимо замкнуть «TC»-«E1» под капотом, или «TC»-«CG» в салоне авто, после чего можно начать диагностику.

Для диагностики АБС, нам необходимо воткнуть штекера в «TC»-«E1», снять перемычки с «WA» и «WB», считать код с индикатора и в принципе все готово, только вернуть все на место не забудете.

Для считывания кода ошибки диагностируя систему 4WS необходимо замкнуть TC»-«E1». Все входы будут размещены на картинки ниже. С помощью них вы с легкостью разберетесь, где, что замыкать и что, куда вставлять.

Коды ошибок с расшифровкой

И не забывайте подписываться на наш Телеграм канал для получения новостей

Допустим, в дороге у Вас загорелась лампочка «чек», а диагностического адаптера под рукой не оказалось. Чтобы самостоятельно считать ошибку без помощи дополнительного оборудования, можно воспользоваться обыкновенной скрепкой. Такую диагностику можно провести практически на каждой машине. Мы расскажем об этом способе на примере автомобилей Toyota.

1) Для считывания кодов на старых моделях с диагностическим разъемом DLC1, который расположен под капотом, необходимо перемкнуть выходы TE1-E1. Схема разъема представлена на картинке:

2) Для считывания кодов на автомобилях с разъемом DLC3 (OBD2), который обычно располагается в салоне автомобиля, необходимо перемкнуть выходы TC-CG:

— Включите зажигание

— Через 4 секунды считайте код по количеству вспышек лампочки «Чек»

— Снимите перемычку с выходов

— Включите зажигание
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд. Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Снимите перемычку с выходов

Коды ошибок двигателя
12 — Датчик положения коленчатого вала (P0335)
13 — Датчик положения коленчатого вала (P0335, P1335)
14 — Система зажигания, катушка №1 (P1300) и №4 (P1315)
15 — Система зажигания, катушка №2 (P1305) и №3 (P1310)
16 — Система управления АКПП
18 — Система VVT-i — фазы (P1346)
19 — Датчик положения педали акселератора (P1120)
19 — Датчик положения педали акселератора (P1121)
21 — Кислородный датчик (P0135)
22 — Датчик температуры охлаждающей жидкости (P0115)
24 — Датчик температуры воздуха на впуске (P0110)
25 — Кислородный датчик — сигнал бедной смеси (P0171)
27 — Кислородный датчик №2
31 — Датчик абсолютного давления (P0105, P0106)
34 — Система турбонаддува
35 — Датчик давления турбонаддува
36 — Датчик CPS (P1105)
39 — Система VVT-i (P1656)
41 — Датчик положения дроссельной заслонки (P0120, P0121)
42 — Датчик скорости автомобиля (P0500)
43 — Сигнал стартера
47 — Датчик положения дополнительной дроссельной заслонки
49 — Датчик давления топлива (D-4) (P0190, P0191)
51 — Состояние выключателей
52 — Датчик детонации (P0325)
53 — Сигнал детонации
55 — Датчик детонации №2
58 — Привод SCV (D-4) (P1415, P1416, P1653)
59 — Сигнал VVT-i (P1349)
71 — Система EGR (P0401, P0403)
78 — ТНВД (D-4)
89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633)
92 — Форсунка холодного пуска (D-4) (P1210)
97 — Форсунки (D-4) (P1215)
98 — Датчик разрежения в вакуумном усилителе тормозов (C1200)

Коды ошибок АБС
11 Обрыв цепи реле электромагнитного клапана
12 Короткое замыкание в цепи реле э/м клапана
13 Обрыв в цепи реле электронасоса
14 Короткое замыкание в цепи реле электронасоса
21 Обрыв или короткое замыкание в э/м клапане переднего правого колеса
22 Обрыв или короткое замыкание в э/м клапане переднего левого колеса
23 Обрыв или короткое замыкание в э/м клапане заднего правого (левого) колеса
24 Обрыв или короткое замыкание в э/м клапане заднего левого (правого) колеса
31 Неисправность датчика частоты вращения переднего правого колеса
32 Неисправность датчика частоты вращения переднего левого колеса
33 Неисправность датчика частоты вращения заднего правого колеса
34 Неисправность датчика частоты вращения заднего левого колеса
41 Слишком высокое или слишком низкое напряжение аккумуляторной батареи
43 Неисправность в цепи датчика замедления
44 Обрыв или короткое замыкание в цепи датчика замедления
49 Обрыв в цепи выключателя стоп-сигналов
51 Короткое замыкание или обрыв цепи питания электронасоса
71 Низкий уровень сигнала от датчика частоты вращения переднего правого колеса
72 Низкий уровень сигнала от датчика частоты вращения переднего левого колеса
73 Низкий уровень сигнала от датчика частоты вращения заднего правого колеса
74 Низкий уровень сигнала от датчика частоты вращения заднего левого колеса
75 Неправильное изменение сигнала от датчика частоты вращения переднего правого колеса
76 Неправильное изменение сигнала от датчика частоты вращения переднего левого колеса
77 Неправильное изменение сигнала от датчика частоты вращения заднего правого колеса
78 Неправильное изменение сигнала от датчика частоты вращения заднего левого колеса
79 Неисправность датчика замедления

— Статьи о диагностике автомобилей (общие)
— Диагностика Toyota
— Коды DTC PXXXX Тоyota
Расшифровка двухзначных кодов Toyota (система SFI):
Двузначные коды (самодиагностики) приведены через слэш по ссылке выше, но они располагаются по порядковому номеру DTC PXXX, поэтому привожу ниже 2-х значные коды в порядке их возрастания, если ктото будет сталкиваться, в случае несоответствия, пишем ниже, будем разбираться и поправлять.
Коды самодиагностики считываются по числу вспышек индикатора»CHECK ENGINE» при замкнутых выводах «TC»- «13» и «CG» — «4» разъема DLC3 под приборной панелью и включенном зажигании. При отсутствии неисправности индикатор мигает с частотой 0,25секунды. При наличии неисправности индикатор выдаёт сначала число старшего разряда 2-х значного кода (десятки), считаем «вспышки» через 0,5 секунды, потом пауза 1,5 секунды, за ней считаем «вспышки» с паузой 0,5 секунды — чило для младшего разряда 2-х значного кода. При наличии двух и более кодов, пауза между кодами 2,5 секунды. После вывода всех кодов, наступает пауза 4,5 секунды, а затем коды повторяются.
— Понятнее будет на приведенной ниже диаграмме, на примере ошибок системы ABS.
Расшифровка кодов неисправности ММТ — пост #4. См. вложения.
Расшифровка кодов неисправности АКПП
11 — Норма
37 — Датчик частоты вращения входного вала АКПП (Р1705)
38 — Датчик температуры рабочей жидкости АКПП
42 — Датчик скорости (или датчик частоты вращения выходного вала) (Р0500)
44 — Датчик скорости (или датчик частоты вращения заднего выходного вала)
46 — Соленоид управления давлением гидроаккумулятора (Р1765)
61 — Датчик скорости (или датчик частоты вращения переднего выходного вала)
62 — Соленоид №1 (Р0753)
63 — Соленоид №2 (Р0758)
64 — Соленоид муфты блокировки гидротрансформатора (Р0773)
67 — Датчик частоты вращения входного вала АКПП
68 — Соленоид управления муфтой блокировки гидротрансформатора
73 — Соленоид муфты блокировки межосевого дифференциала.
Система ABS и VSC Toyota:
— Проверка и сброс кодов системы ABS
— Расшифровка кодов системы ABS
Система SRS Toyota — подушки безопасности:
— Проверка и сброс кодов системы SRS
— Расшифровка кодов системы SRS
Система P/S Toyota — рулевое управление:
— Коды неисправности системы P/S
С их расшифровкой все просто, 2-х значные коды Самодиагностики соответствуют 2-м последним цифрам в кодах C15XX
— Для проверки перемкните выводы TC и CG разъёма DLC 3. И считайте коды неисправностей по числу вспышек индикатора P/S.
— Для удаления ошибок перемкните выводы TS и CG разъёма DLC 3. Включите зажигание и в течении 8 секунд
не менее 4 раз замкните и разомкните контакт между выводами TS и CG.
Система кондиционирования Toyota:
— Коды неисправности системы кондиционирования
— Проверка и сброс ошибок системы кондиционирования
— Данный способ справедлив только для системы с климат — контролем.

Как обнулить данные об ошибках после проведения диагностики?

После проведения диагностики и считывания необходимой информации о поломках автомобиля, для корректной работы системы рекомендуют стереть данные об ошибках. Для этого в некоторых моделях предусмотрен способ выемки предохранителей (для разных моделей это могут быть «HAZ-HORN», «STOP» или «EFI»). Для всех автомобилей подходит способ 30-секундного отключения минусовой клеммы аккумулятора. Подобный способ не рекомендуют использовать для авто, у которых есть системы подстраивания под манеру вождения.

Ошибки Toyota при самодиагностике

Чтобы восстановить корректную работу системы, надо вовремя удалять записи из памяти бортового компьютера.

На Corolla Е150 выполняют следующие действия:

Включают зажигание.
Замыкают контакты TC/E1.
Давят на педали 8 раз в течение 3 секунд.
Повторяют пп. 1, 2, 3, пока не восстановится ритм индикатора.
Отключают зажигание, убирают скрепку.

Об устранении поломки узнают по отключению контроллера. Стереть информацию можно и через специальное программное обеспечение.

Состояние мотора

Автовладельцы знают: если сигнал Check Engine мигает неравномерно, пришло время проверить двигатель. Его тестируют через блок DLC 1 описанным выше методом.

Считывают код. Индикатор засветился – погас (0,5 секунды), засветился – погас (0,5 секунды), засветился – погас (время интервала превышает норму): 2 вспышки до третьей удлиненной паузы показывают, что первая цифра кода – 2. Если после длинной паузы индикатор вновь засветился и погас дольше чем на 0,5 секунды, вторая цифра – 1. Код 21 указывает на недостаточность или избыточность уровня кислорода.

Шифры контроля основного узла составляют 2 тома. Они подразделяются на главы, описывающие «самочувствие» бензиновых и дизельных машин.

Наблюдение и кодирование ведутся методами Check и OBD, поэтому одна и та же проблема имеет двойное обозначение. Неполадки кислородного датчика фиксируются кодом 21 в одной системе и P1121 – в другой.

АКПП

О проблемах с автоматической коробкой передач (АКПП) сигнализирует индикатор O/D OFF. Чтобы определить дефект, замыкают 2 конца провода, сложенных наподобие скрепки, на контактах TE1-Е 1 разъема DLC1, TC-CG разъема DLC3. Последний располагается под панелью в салоне автомобиля с роботизированным управлением. Проверка производится при включенном зажигании. Шифры считывают по описанной выше схеме. В таблице узнают вид дефектов.

Автоматическая коробка передач подает сигналы о проблемах на индикатор O/D OFF.

Системы безопасности SRS

Функциональность ремней и подушек в салоне тоже нередко страдает от нарушений. Эти элементы составляют структуру пассивной безопасности (SRS). Чтобы определить код поломки, надо заметить, сколько импульсов подавал индикатор при замкнутых контактах TC-E1 блока DLC1, TC-CG DLC 3. Зажигание включено.

Согласно таблице, наиболее распространенные дефекты кодируются знаками 11, 12, 13, 31, 51, 62, 71, 74. Чаще всего это замыкание или разрыв цепи, чреватое воспламенением подушки безопасности (ПБ) или выходом из строя системных датчиков.

Привод 4WS

4 WS, или Wheels Steering, переводится как 4 управляемых колеса. Код неисправного привода – 13. Он считывается по количеству импульсов и чередованию интервалов между ними. Диагностика производится через блок DLC1 при включенном зажигании.

Типы кодов ошибок

Автомобильный производитель Toyota в своей технике использует всего два типа кодов. Давайте рассмотрим каждый из них. Первый – тип 09. Данный вариант представляет собой двузначный код, г де его основные параметры имеют такие значения:

Ширина импульса – 0,5 секунды;
Пауза между импульсами – составляет 0,5 секунды;
Пауза между единицами и десятками – 1,5 секунды;
Паузы между кодами – составляет 2,5 секунды;
Пауза между сериями кодов – 4,5 секунды.

Второй тип представляет собой однозначный код, где количество импульсов приравнивается к коду неисправности. Здесь важны такие значения:

Ширина импульса – 0,5 секунды;
Пауза между импульсами – 0,5 секунды;
Между кодами пауза составляет 2,5 секунды;
Пауза между сериями кодов – 4,5 секунды.

Разъемы для диагностики автомобилей Тойота Королла

Для самодиагностики автомобилей Тойота Королла предусмотрены специальные диагностические разъемы (DLS — DataLinkConnector), тип и местонахождение которых зависят от модели и года выпуска транспортного средства.

DLS 1 представляет собой прямоугольную пластмассовую коробку, расположенную под капотом автомобиля слева. Этот разъем имеет соответствующее обозначение на корпусе — «DIAGNOSTIC». Самодиагностика осуществляется с помощью лампочки «CHECK», расположенной на щитке приборов, соответствующие контрольные лампочки систем автомобиля или другие сигнализационные приспособления.

Разъем для диагностики DLS 2 расположен в салоне: под передней панелью со стороны водителя. Он имеет отличающуюся от DLS 1 конфигурацию, так как предполагает подключение специального диагностического оборудования. Этот разъем удобен тем, что позволяет проводить самодиагностику работающего автомобиля.

DLS 3 также расположен в салоне под передней панелью. Этим типом разъема для диагностики оснащены в основном автомобили с роботизированной коробкой.

Таблица однозначных кодов бензиновых двигателей “Toyota” (тип 10)

Где количество импульсов равно коду неисправности. Его параметры следующие. Ширина импульса – 0,5 секунд. Пауза между импульсами – 0,5 секунд. Пауза между кодами – 2,5 секунды. Пауза между сериями кодов – 4,5 секунды.

Коды двузначной системы

Коды неисправностей силовой установки

Расшифровка кодов неисправностей двигателя при типе 09:

11 — отсутствие питания блока управления клапанов;
12 и 13 — не поступает сигнал об оборотах двигателя;
14 — не поступает отзыв от отрицательного контакта катушки зажигания или, если их две, то от катушки №1;
15 — нет отзыва от минусового контакта катушки зажигания №2;
16 — не поступает сигнал от ЭБУ АКПП;
17 и 18 — недопустимое значение положения распределительного вала №1 и №2;
21 — некорректный сигнал датчика уровня кислорода;
22 — недопустимое значение температуры силового агрегата;
23 и 24 — некорректный показатель температуры всасываемого воздуха;
25 — бедная воздушно-топливная смесь;
26 — слишком насыщенная воздушно-топливная смесь;
27, 28 и 29 — некорректный сигнал дополнительного датчика кислорода;
31 — недопустимое значение расхода воздуха или давления впускного коллектора;
32 — некорректный отзыв датчика расхода воздуха;
34 — неисправность наддува;
35 — недопустимое значение давления впускного коллектора (вакуум-сенсор);
38 — некорректный сигнал датчика жидкости в АКПП;
41 — некорректный отзыв датчика положения дросселя;
42 — недопустимое значение скорости, которую развивает автомобиль;
43 — отсутствие стартерного сигнала на ЭБУ двигателя;
46 — неисправность клапана соленоида №4 или его цепи;
47 — поломка дополнительного датчика, фиксирующего положение дросселя или его цепи;
48 — неисправность системы дополнительной подачи топлива;
51 — отсутствует сигнал холостого хода от датчика, отображающего положение дроссельной заслонки;
52 и 55 — некорректный отзыв от датчика детонации;
53 — поломка цепей управления датчиков детонации;
61 — неисправность датчика скорости и его цепи;
62—65 — неисправность клапанов соленоида №1—4 или соответствующей цепи;
67 — неисправность датчиков включения O/D или его цепи;
71 — поломка системы рециркуляции выхлопных газов;
72 — неисправность соленоида отсечения топлива;
77 — неисправность соленоида управления давлением или его цепи (в АКПП);
78 — отсутствует сигнал топливного насоса или неисправность его цепей;
81—85 — неисправность цепей различных участков коробки робота;
86 — поломка датчиков, фиксирующих обороты двигателя;
88 — нарушение работы электроцепи между блоками управления силовой установкой и АКПП;
89 — нарушение работы электроцепи между блоками управления силовой установкой и коробки робота;
99 — неисправности отсутствуют.
Расшифровка кодов неисправностей двигателя при типе 10:
1 — нормальная работа;
2 — недопустимое значение расхода воздуха;
3 — некорректный сигнал коммутатора;
4 — недопустимое значение температуры антифриза;
5 — некорректный сигнал датчика кислорода;
6 — недопустимое значение оборотов двигателя;
7 — некорректный отзыв датчика положения дросселя;
8 — недопустимый сигнал датчика температуры воздуха;
9 — некорректный сигнал датчика, фиксирующего скорость автомобиля;
10 — отсутствует сигнал включения стартера;
11 — поломка кондиционера или положения N в АКПП.

Коды ошибок систем ABS и TRC (код 10)

11 — наличие обрыва цепи реле соленоида;
12 — замыкание цепи реле соленоида;
13 — наличие обрыва цепи реле управления электродвигателем насоса;
14 — замыкание цепи реле управления электродвигателем насоса;
15—18 — наличие нарушений в работе управления соленоида TRC;
21—24 — нарушение цепи соленоида колеса;
25—27 — нарушение цепи соленоида TRC на разных участках цепи;
31—34 — некорректный сигнал датчиков оборота колес;
35 и 36 — обрыв цепи датчиков оборота колес;
37 — неисправность роторов, установленных на датчиках, отбражающих обороты задних колес;
41 — завышенное или заниженное напряжение питания;
43 — отклонение в работе датчика замедления;
44 — неисправность цепей датчика замедления или включения нейтральной передачи;
45—49; 58 и 61 — обрывы и неисправности цепей и деталей TRS;
51—53 — неисправности электоромотора насоса или его управления;
55 — понижение уровня тормозной жидкости или неисправность его датчика;
56 и 57 — недопустимое значение давления масла;
62 — некорректная работа датчиков оборотов двигателя;
71—74 — пониженное напряжение датчиков оборотов колес;
75—78 — нестабильный сигнал датчиков оборотов колес;
79 — отклонение в работе датчика замедления или его цепи.

Способы считывания ошибок

Система Королла 150 2007 года выпуска запоминает ошибки всех наиболее важных узлов автомобиля. Считать заветные коды можно в автоматическом режиме или с помощью сканеров.

Автоматический режим диагностики

Этот режим предусмотрен в автомобиле с завода. Он помогает вытянуть из памяти самые основные коды неисправностей.

Ошибки отображаются световым индикатором. Цифры зашифрованы в разную длину световых сигналов и разные интервалы между ними. Всего существует два шифра:

09;
10.09 — двузначный (например, код ошибки 14).

Одна пауза составляет 0,5 секунды, между единицами и десятками она равняется 1,5 с, между шифрами — 2,5 с, между сериями шифров — 4,5 с.

Сканеры

С помощью сканеров, из бортовой сети можно вытянуть намного больше информации о конкретном узле, например, АБС. Считывающую технику подключают к специальным разъемам:

DLC-3 размещен под передней дверью (на моделях с роботом);
DLC-2 размещен под панелью;
DLC-1 размещен в подкапотном пространстве возле задней стенки моторного отсека (состоит из 20 портов для самодиагностики узлов коробки передач и двигателя).

Если сканер отсутствует:

Найдите небольшой кусок проволоки или скрепку.
Отключите зажигание и все приборы, которые потребляют энергию.
Перейдите к подкапотному пространству и снимите крышку с диагностического разъема.
На обратной стороне крышки изображена распиновка порта. Отыщите разъемы E1 и TE1.
Замкните два гнезда, вставив туда оба конца проволоки.
Поверните ключ замка зажигания.
Смотрите на дисплей приборной панели, а точнее, на индикатор Check.

Мигание лампочки с интервалом в 0,5 с. более 11 раз означает, что никаких ошибок не выявлено.

Разъемы для диагностики

Блоки, через которые осуществляется наблюдение за состоянием авто, называются DLC1/DLC2 (Data Link Connector). Найти первый нетрудно: пластмассовая прямоугольная коробка с надписью Diagnostic располагается в левом моторном отсеке под капотом.

Блок DLC1 имеет 20 разъемов, через которые осуществляется диагностика двигателя и трансмиссии. DLC3 встречается на авто с роботизированной коробкой.

Состояние автомобиля необходимо проверять не только при покупке, но и в процессе эксплуатации.

Информация о состоянии ДВС отражается через индикатор Check на панели приборов. Модели, выпущенные после 1998г., выделяют его как графический силуэт мотора. Принцип действия обоих одинаков: при проведении диагностики активируются датчики, передающие сигнал контроллеру. Световые импульсы последнего сигнализируют о тех или иных неполадках.

Под панелью внизу на стороне водителя располагается блок DLC 2. В отличие от DLC1, он предназначен для подсоединения приборов внешней диагностики. Контакты у него такие же, как у первого. Неудобство расположения компенсируется возможностью проверки состояния авто во время поездки.

Коды ошибок Тойота Королла

В отношении наиболее часто встречающихся кодов ошибок Corolla накоплен определенный опыт, который поможет решить проблему. Часто СС регистрирует код p0810 для коробки передач робот Тойота Королла 2006 — 2009, которая указывает на общую ошибку управления положением сцепления. Причины могут быть вызваны поломкой актуатора, ТСМ или датчика хода.

Ошибки VSC и гидроусилителя

Код неисправности p0900 в Королла указывает конкретно на повреждение цепи актуатора сцепления. Причинами появления сигнала p0900 являются разрыв цепи проводки или выход из строя моторчика актуатора сцепления Corolla.

Коды неисправностей системы кондиционирования

Серия однотипных ошибок p0351, p0354, p0352, p0353 Toyota Corolla говорит о дефектах в цепи низкого напряжения катушек зажигания Данные коды возникают из-за обрыва или короткого замыкания цепи IGF1 и IGT между катушками зажигания (1-4) и ЕСМ. Для их устранения сначала цепь тестируют на замыкание, затем проверяют катушки 1–4, если ошибки не исчезли, меняют ECM.

Сравнительно часто у Короллы возникает неисправность сигнала скорости с кодом C1541. Причиной появления кода ошибки могут быть нарушения в цепи датчика частоты вращения, ЭБУ системы противоскольжения, системе передачи данных CAN или ЭБУ рулевого управления с усилителем.

Ошибки кондиционера

Код P0500 сигнал датчика скорости на Тойоте означает, что блок управления двигателем АКПП не получает данных о скорости движения авто. При этой ошибке Corolla переходит в аварийный режим. Причинами появления кода могут быть обрыв или короткое замыкание цепи сигнала скорости, неисправности на панели приборов Королла, ЭБУ системы противоскольжения, датчика скорости Corolla.

Другие ошибки

Поломки в системах ABS (тормоза), TRC (автоматический контроль пробуксовывания) выводятся на соответствующие контроллеры.

Чтобы определить «заболевание» первой структуры, надо:

Перемкнуть контакты TC, E1 порта DLC1.
Снять провода с выводов WA, WB этого же разъема.
Подождать 4 секунды, после чего пересчитать количество вспышек индикатора.
Снять проводки (скрепку) с контактов TC/E1 и вставить в разъемы WA/WB.

О возникновении проблем в антипробуксовочной системе предупреждают сигналы коннектора TRC.

Система подачи топлива и воздухоподача

Самодиагностика топливной системы и воздухоочистки производится по стандарту OBDII. Таблица описания кодов этой структуры представлена разделами P0100-P0199, P0200-P0299.

Опасные повреждения начинает P0010. Шифр указывает на проблемы электрической цепи системы газораспределения. Когда вспыхивает Check Engine и водитель ощущает некорректность работы мотора, такие как тяжелый старт и другие симптомы, обнаруживают нарушения распределительного вала.

Система зажигания

Она диагностируется протоколом OBDII и в таблице представлена разделом P0300-P0399. Код P0300 расшифровывается как «частые пропуски зажигания или воспламенения». Дальнейшие знаки указывают на неполадки цилиндров по восходящей: P0301-P0309 соответствуют элементам № 1–9.

Система зажигания авто.

Контроль выбросов

Он также входит в структуру диагностики стандарта OBDII. Таблица включает собрание кодов P0400-P0499. Первый в списке указывает на недостатки каналов системы переработки. О дефектах сигнализирует индикатор, или Check Engine. Видимых симптомов может не быть. Ощущаются повышение температуры сгорания и увеличение объема выхлопов. Следующие 9 шифров обозначают подобные проблемы.

Холостой ход и скорость

Эти свойства контролируются протоколом OBDII. В таблице они описаны собранием кодов P0500-P0599. Первый указывает на дефекты электроцепи контроллера скорости. Код P0405 означает низкий уровень сигнала датчика А системы рециркуляции. Показателем служит вспышка индикатора или включение надписи Check Engine.

Электронный блок управления ЭБУ

Недостатки, вызванные сбоем работы процессора, составляют том P0600-P0699. На этой базе действует система диагностики автомобилей Тойота Королла. Такое оснащение позволяет проверить состояние двигателя, АКПП, ABS и прочих компонентов без обращения к специалистам.

ЭБУ современных моделей Тойота Королла различает дефекты по степени негативного влияния на работу автомобиля. Программа не замечает небольших отклонений, поэтому случайное загрязнение и очищение от грязи датчик фиксировать не будет.

Трансмиссия

О проблемах автоматической трансмиссии сигнализируют индикаторы O/D, POWER, A/T CHECK. Шифры дефектов устройства по передаче мощности составляют несколько кластеров: P0700-P0799; P0800-P0899; P0900-P0999.

P0715 указывает на неполадки электроцепи. Симптоматика проявляется в резкости переключения передач, увеличении расхода топлива, некорректности показаний спидометра. Иногда глохнет двигатель.

Специалисты рекомендуют при исправлении описанных выше дефектов руководствоваться инструкцией по обслуживанию автомобиля.

Проблемы с трансмиссией отмечает индикатор O/D.

Наличие встроенной системы диагностики Toyota Corolla купе стандарта FE, 100, 110 помогает быстро и с высокой степенью вероятности обнаружить причину сбоя в работе основных и вспомогательных узлов. Своевременное выявление и устранение небольших дефектов предотвращает поломки, требующие вмешательства специалистов и крупных денежных затрат.

Поделиться ссылкой:

Коды стандарта OBD

Некоторые автомобили Тойота Королла поддерживают стандарт OBD, предусматривающий обозначение ошибок с помощью 5-значных кодов: одного буквенного символа и четырех цифровых.

Первый символ этого кода называется Альфа-указателем и обозначает систему, в которой возникла неисправность:

P — двигатель или трансмиссия;
B — кузовная часть автомобиля;
C — подвеска;
U — сетевая система.

Следующие цифры обозначают точное место локализации и классификацию неполадки.

Для диагностики неполадок в автомобилях поддерживающих данный протокол рекомендуют использовать специальные сканеры, тестеры или подключения к ПК с помощью специальных программ.

Стандарт OBD

Автомобили марки Тойота Королла работают по стандартам OBD II. Так называется использование 5-значных кодов, включающих 1 букву и 4е цифры.

Буквенный знак, стоящий первым, показывает элемент, в котором зафиксирована неисправность:

двигатель или трансмиссия – P;
кузов автомобиля – B;
подвеска – C;
сетевая система – U.

Цифры показывают, какой участок нуждается в исправлении. Чтобы диагностировать дефекты по этому стандарту, рекомендуется применение дополнительных средств: сканеров, тестеров, специального программного обеспечения.

Вывод

Таким образом, коды ошибок Тойота Королла 150 позволяют вовремя выявить неисправности и тем самым предотвратить большие поломки, а также дорогостоящий ремонт Corolla.

Видео

Автопроизводители значительно упростили жизнь автомобилиста, придумав целый набор датчиков, которые следят за состоянием всех узлов машины. На Тойота Королла коды ошибок и неисправностей записываются в формате OBD II. Считать шифры можно несколькими способами. Обратим внимание на наиболее распространенные ошибки и их расшифровку.

Код ошибки: Sl 045m
