Как сделать автоматическое включение ближних фар на автомобиле своими руками

Световое оборудование, то есть фары, играет важнейшую роль в процессе эксплуатации транспортного средства. С помощью оптики можно не только освещать дорожное полотно в тёмное время суток. Фары также служат опознавательным знаком для других участников движения, когда наблюдается плохая видимость.

Если водитель едет с включёнными фарами, едущие навстречу машины на достаточно большом расстоянии смогут это заметить. Это позволяет предотвращать аварии, ДТП, ошибочные манёвры и другие неприятные ситуации на дорогах.

Согласно ПДД, водители обязаны включать ближний свет не только в вечернее и ночное время, но также и днём. Если фары не будут работать, это станет весомым аргументом для выписки штрафа автомобилисту.

Угрозы штрафа, а также вопрос реальной безопасности заставляет водителей искать удобные решения для автоматизации процесса включения и выключения ближнего света. Есть несколько способов реализации, каждый из которых имеет свои нюансы, сильные и слабые стороны.

Автовладелец имеет право выбрать способ, как сделать автоматическое включение для ближнего света фар своими руками.

Установить автоматический включатель и выключатель, который будет отвечать за ближний свет, вполне можно своими руками. Но для начала следует определиться, какой из способов реализации схемы вам подходит больше остальных.

Всего предлагается 3 актуальных варианта:

• включение при активации зажигания;
• автовключение оптики после пуска мотора;
• использование специального датчика света.

Реализовать каждую схему автоматизации ближнего света можно в гаражных условиях. Но если вы не обладаете необходимыми навыками, сомневаетесь в своих возможностях, или просто хотите получить гарантированный результат, обратитесь за помощью к специалистам.

На множестве автомобилей зарубежного производства уже в заводской комплектации предусмотрено специальное устройство, которое в автоматическом режиме включает и выключает оптику машины. Они работают в тандеме с датчиком света.

Девайс реагирует на изменение уровня освещения. Если датчик фиксирует потемнение, фары включаются. Когда машина находится на светлом участке дороге, происходит автоматическое отключение. Во многих странах такая функция очень полезная и удобная. Но не совсем подходит для РФ.

Всё дело в требованиях постоянно, днём и ночью, ездить с включённым ближним светом или дневными ходовыми огнями. Потому в этой ситуации работу датчика приходится корректировать.

Включение и отключение ближнего света должно стать для водителей привычкой при отсутствии системы автоматизации. Если забывать про освещение перед началом движения, это грозит штрафом. Если же автоматическое выключение не работает или попросту отсутствует, включённые фары на припаркованном автомобиле к утру посадят аккумуляторную батарею.

Водителям, которые не могут приучить себя включать и выключать свет по мере необходимости, лучше всего воспользоваться средством автоматизации. Одним из них считается специальный датчик.

На выбор автомобилистам предлагается вариант самостоятельного изготовления устройства, либо же покупка фирменного девайса. Тут однозначно нужно останавливаться на втором варианте. Устройства автоматического включения и выключения фар предлагают следующие признанные компании:

• Premier;
• Quatoom.

Большинство девайсов основаны на датчике света. А это, как вы уже помните, не подходит под правила дорожного движения, действующие в РФ. Это не проблема, поскольку некоторые устройства перенастраиваются, что позволяет адаптировать под несколько иную работу.

Подробно расписывать нюансы установки устройства с датчиком света нет необходимости. Каждый производитель комплектует свою продукцию подробной инструкцией. Они могут отличаться друг от друга по способу монтажа. Но в действительности здесь нет ничего сложного.

Бывалые водители советуют устанавливать датчик света не наружу, а в сторону салона в район зеркала заднего вида, где он обычно стоит на машинах с датчиками заводского производства.

Среди представленных вариантов установка датчика считается наименее практичным и рациональным способом автоматизировать включение и выключение оптики. Да, в определённых ситуациях девайс значительно упрощает управление транспортным средством, поскольку водителю не приходится отвлекаться на переключатели.

Но при этом датчики света не всегда адекватно реагируют на дорожную ситуацию. Некоторые участки дорог могут заставить контроллер сходить с ума, поскольку затемнение быстро сменяется светлым участком, и так происходит постоянно. В итоге фары то включаются, то выключаются. Вряд ли такое понравится сотрудникам ГИБДД. Да и сам водитель будет испытывать серьёзный дискомфорт от подобной светомузыки.

Неплохой вариант того, как сделать на машине автоматическое включение ближнего света, предусматривает использование зажигания. Задумка заключается в том, чтобы фары включались после запуска зажигания.

Для реализации схему для начала требуется подключить осветительные приборы к источнику питания. Поскольку одни приборы подключаются вне зависимости от положения замка зажигания, а другие только после зажигания, тут нужно правильно выбрать источник. Наиболее предпочтительным решением считается кнопка для активации печки.

Чтобы сделать схему рабочей, потребуется взять:

• комплект проводов;
• диоды;
• пятиконтактное реле.

Комплект достаточно простой, и собрать всё необходимое не составит большого труда.

После предварительной подготовки можно приступать к работе.

1. Вынимается выключатель габаритных огней. Он обычно находится в крайнем левом блоке выключателей.
2. Снимается плюсовой провод с колодки кнопок, которая отвечает за работу ближней оптики автомобиля. На большинстве машин это двойной провод зелёного цвета. Его подключают затем к реле.
3. Другую плюсовую проводку, идущую на выключатель отопителя автомобиля, используется для врезки в него дополнительного проводка. Он также идёт на реле.
4. К реле подводится провод, через который будет питаться оптика.
5. Провод остаётся дополнительно кинуть на корпус, чтобы сделать минус.

Некоторые дополнительно используют паяльники, чтобы улучшить качество соединения. Но это не обязательно делать. Вполне подойдёт качественная изоляция с помощью скрутки и ленты.

Такая схеха позволяет автоматизировать процесс запуска ближнего света, как только на автомобиле будет включаться зажигание.

Схема автоматизации имеет определённые недостатки. Минус заключается в сомнительной экономичности подобного решения. Оптика начнёт работать сразу, как только вы включите зажигание. Зимой такая функция приносит сомнительную пользу, поскольку сначала некоторое время нужно прогревать автомобиль.

Есть вариант, позволяющий избежать такого недостатка. Но тут придётся сделать схему ещё сложнее. Доработка подразумевает, что ближние фары будут отключаться, когда машина стоит. При этом не важно, работает зажигание или нет.

Те, кого не устраивает вариант с датчиком и зажиганием, могут пойти несколько иным путём.

Для автоматического включения фар ближнего света можно использовать запуск двигателя. Причём тут схема условно делится на 2 направления. Они предусматривают подключение к ручнику или же датчику, отвечающему за давление масла.

Начнём с варианта подключения к датчику давления масла. Чтобы подключить схема, необходимо взять:

• реле;
• пару транзисторов;
• провода;
• микросхему К561ТП1.

Все компоненты устанавливаются в компактном корпусе реле. Далее полученное устройство подключается к датчику давления масла. При нормализации показателей давления смазочного материала в силовом агрегате, что происходит при запуске двигателя, датчик начнёт размыкаться. Питание, идущее на него, будет переходить на конденсатор.

В итоге напряжение на наше реле будет идти через подключённые в подачу электропитания транзисторы. Когда двигатель выключается, питание от датчика идёт на необходимую лампу, которая находится на приборной панели транспортного средства. В этот момент входящий в блок управления оптикой конденсатор будет разряжаться. Тем самым прекращается подача электропитания на реле. Свет гаснет.

Подобная схема позволяет управлять ближней оптикой в автоматическом и ручном режиме. Для этого потребуется использовать дополнительное параллельное подключение.

Водитель самостоятельно может задать время для отключения или включения света ближних фар. Чтобы добиться желаемого, потребуется только выбрать оптимальное сопротивление на плате. Чем выше будет значение, тем больше времени пройдёт до включения и перед отключением.

Но и этот метод устраивает не всех водителей. У подобной схемы есть множество противников. Это обусловлено достаточно высокой сложностью подключения, что объективно является справедливым замечанием. Ведь тут приходится тянуть проводку и делать около 3-4 соединений. Если вас так вариант устраивает, и вы готовы к его реализации своими руками, можете приступать к работе.

Автомобилистам, которым нужен более простой вариант, могут воспользоваться второй схемой. Речь идёт о подключении к ручнику. Поскольку мы уже обсуждали способ подключения через зажигание, то с реализацией этой схемы точно проблем не возникнет. Тут требуется буквально небольшая доработка.

Смысл доработки заключается в том, чтобы добавить ещё одно реле. Плюс потребуется небольшой провод длиной около 250 миллиметров, который подводится к штатному контакту на кнопке ручного тормоза.

Принцип включения и выключения ближнего света при такой схеме предельно простой. Если вы включаете ручной тормоз, фары гаснут. Стоит опустить ручку ручного тормоза, оптика включается.

Какую схему выбирать, каждый автомобилист решает сам. Представленные варианты не требуют внушительных денежных затрат, а также не подразумевают обязательное наличие у автовладельца профессиональных навыков работы с автомобильной электрикой.

Но нужно быть предельно осторожными и аккуратными. Работа с проводкой и электрическими составляющими машины всегда деликатная, требующая концентрации и последовательности.

Многие ставят под сомнение актуальность системы автоматизации включения и отключения ближнего света автомобиля. Они уверены, что намного проще выработать привычку следить за оптикой, а не пытаться переделать электросхему автомобиля в угоду своему комфорту. С ними можно частично согласиться, поскольку даже такая автоматизация имеет определённые недостатки.

И если вы раньше легко обходились без автоматического включения света, то и сейчас нет острой необходимости что-либо менять. Но выбор всё равно остаётся за вами.

С учетом недавних изменений в правилах дорожного движения на территории РФ водитель обязан включить ближний свет фар как при езде в темное, так и светлое время суток. В противном случае сотрудники ГИБДД имеют право оштрафовать водителя.

Хотя сумма штрафа не самая большая, при этом сама факт того, что автомобиль могут задержать за нарушение ПДД, после чего за такое правонарушение водитель будет оштрафован на определенную сумму, по целому ряду причин неприемлем для большинства ответственных автолюбителей.

Естественно, в сложившейся ситуации многие автовладельцы столкнулись с тем, что человеческий фактор на практике оказался главной причиной, по которой автомобиль без включенного света останавливают и штрафуют. Простыми словами, нередко водители попросту забывают включить фары.

Чтобы избежать подобных ошибок, оптимальным вариантом является включение ближнего света при запуске двигателя, то есть автоматически. Однако  далеко не все ТС имеют подобную функцию, которая реализована штатно. В этой статье мы рассмотрим, как доработать автомобиль, чтобы фары включались одновременно с запуском ДВС.

Схема, доступные варианты, преимущества

Вполне логично, что именно автоматическое включение ближнего света является той самой опцией, которая позволяет не опасаться ситуации, когда перед поездкой водитель забыл включить свет. При этом на многих импортных авто устройство автоматического включения есть, но его срабатывание происходит только с учетом определенных условий (изменение освещения, сигнал от датчика дождя и т.д.)

Однако по ПДД в РФ свет должен быть включен постоянно, независимо от того, темно на улице или светло. Некоторые владельцы, чтобы не забыть включить свет, вынуждены в светлое время суток оставлять машину на парковке с включенными фарами, тем самым разряжая аккумулятор.

Как видно, проблема весьма актуальна. Чтобы решить задачу, наиболее рациональным выходом из сложившейся ситуации становится такая система автоматического включения ближнего света, которая будет работать независимо от степени освещенности и других условий, а также срабатывать без участия водителя.

Другими словами, фары должны включаться параллельно запуску ДВС. Также можно реализовать отключение света после того, как двигатель глушится. Кстати, для автомобилей, которые не имеют даже штатного датчика света (отечественные авто, старые или бюджетные новые иномарки), срабатывающего в случае изменения освещенности, постоянно включенный ближний свет позволит повысить безопасность при езде по тоннелям, под мостами и т.д.

Итак, спрос на подобные системы привел к тому, что различные предприятия, которые специализируются на выпуске электрооборудования, стали изготавливать готовые решения для авто (например, Skybrake M5, АвтоСвет AS, Фараон и т.д.) Также можно отметить и большое количество схем и устройств, которые энтузиасты и опытные автолюбители создают самостоятельно.

Если желания ставить на машину самодельные устройства нет, тогда заводские решения окажутся наилучшим вариантом. Однако функционал может быть несколько ограничен. Главное, как в первом, так и во втором случае подобные решения позволяют реализовать автоматическое включение света фар, свет включается синхронно в момент включения зажигания или пуска двигателя.

При этом еще раз отметим, что разные схемы отличаются функциональностью. Например, можно сделать так, чтобы днем горели только фары, а в темное время суток подключались габариты и т.д.

Давайте рассмотрим несколько наиболее популярных решений. Основной задачей для автовключения света фар является подача на него питания. Это питание можно взять от зажигания. Однако следует помнить, что в авто зачастую есть и другие устройства, запитанные на замок зажигания. С этим могут возникнуть сложности.

Например, если магнитола включается после первого поворота ключа в замке, фары также могут срабатывать именно в этот момент. Такие аспекты нужно отдельно учитывать. Получается, двигатель заглушен, а ближний свет уже горит.

Чтобы избежать подобных нюансов, оптимальной считается такая схема, посредством которой подача происходит через кнопку (реле) в момент замыкании контактной группы в замке зажигания при запуске ДВС. Отключение фар, соответственно, произойдет при размыкании цепи и остановке мотора.

Отметим, многие водители считают, что подобная схема приводит к тому, что нагрузки на электроцепь возрастают. На практике правильно выполненное подключение сводит к минимуму или исключает такие нагрузки.

Чтобы реализовать автоматическое включение осветительных приборов по самой простой схеме своими руками, необходимо приобрести:

• штатное реле (пятиконтактное),
• проводку и диоды;

Более сложной и одновременно более удобной является схема, когда, простыми словами, фары запитываются на стояночный тормоз или  датчик давления масла. Для успешного внедрения такого решения потребуется иметь 2 транзистора, проводку, реле и микросхему типа К561ТП1 или похожую.

Давайте начнем с первой схемы. При установке наилучшим образом подойдет кнопка выключения печки, которая расположена на блоке выключателей. Все работы сводятся к тому, чтобы снять выключатель габаритов, затем разъединяются провод «+»  и колодка клавиш, через которую реализовано включение ближнего света фар.

Само подключение производится при помощи  двойного провода, который соединяется с реле. В провод «+», который идет на выключатель печки, осуществляется врезка еще одного провода, который тоже подключается к реле. Далее к реле протягивается провод, через который подается питание на сами фары. Еще один провод «массы» кидается на корпус. На этом подключение закончено.

Остается только все соединения или перепаять, или же все «скрутки» тщательно заизолировать. В результате получается система включения ближнего света в момент включения зажигания.

К минусам можно отнести то, что в зимний период нагрузка на АКБ в момент пуска будет выше, машина будет прогреваться с включенными фарами и дополнительно расходовать топливо и т.д.

В  случае с датчиком, после отключения ДВС давление в масляной системе падает. Это приводит к тому, что контакты датчика давления масла разомкнутся, на конденсатор подается питание, через транзисторы напряжение идет на реле и фары выключаются.

Также после остановки ДВС питание с датчика подается на лампу-диод, которую устанавливают на панели приборов. Также конденсатор в схеме управления фарами начнет разряжаться и питание на реле не подается.

Хотя данная схема позволяет «обойти» замок зажигания, она также не лишена некоторых минусов. Если давление в системе смазки будет «плавающим» или понижаться, срабатывание датчика возможно при езде на нейтральной передаче или на холостых. Свет фар в таком случае будет моргать.

Еще добавим, что включение фар можно сделать как автоматическим, так и ручным. Данная возможность реализуется путем создания параллельного подключения и выбора нужного сопротивления на самой микросхеме. Кстати, решение подключаться к датчику давления масла не популярное, так как схема сложная, нужна дополнительная проводка, повышаются требования к качеству соединений.

• Проще реализовать подключение к стояночному тормозу. Для этого к общему списку деталей нужно добавить дополнительное реле, которое запитывается на кнопку стояночного тормоза.

Такой способ позволяет добиться следующего:

1. как только водитель начинает поднимать ручник, происходит отключение света фар;
2. если же ручник начать опускать, фары сразу включаются;

Советы и рекомендации

Как видно, изготовленные самостоятельно решения могут иметь больше плюсов, чем штатные. Функциональность также расширяется, стоимость зачастую получается более привлекательной. Другими словами, собрать недорогую схему автоматического включения ближнего света фар вполне реально.

При этом важно понимать, что для сборки схемы своими руками необходим определенный опыт и навыки. Если вы не уверены в своих силах, лучше обратиться за помощью к  профессиональному автоэлектрику. Если же работы выполняются самостоятельно, точки врезки оптимально располагать во внутрисалонном пространстве, а не под капотом. Такой подход позволит избежать окисления контактов, снижает риски увлажнения и короткого замыкания и т.п.

Если же говорить о том, что лучше, паять или делать скрутку проводов, правильно сделанная скрутка в ряде случаев окажется лучше пайки применительно к автомобилю. Дело в том, что ТС подвержено различным вибрациям, а пайка менее устойчива к вибрационным нагрузкам.

Что касается реле, проводов, предохранителей и т.д., реле нужно надежно закреплять, проводку необходимо прокладывать так, чтобы провода не лежали в «натяг». В местах перегибов проводов и в точках, где провод касается металлических частей кузова, должна присутствовать дополнительная изолирующая термоусадка. В противном случае провод может перетереться и начать замыкать.

Также настоятельно не рекомендуется вместо реле обходиться обычными перемычками, подключаться в обход предохранителей и т.д. Игнорирование данных рекомендаций может не только стать причиной неполадок оборудования, но и замыканий или пожаров.

Автоматическое включение ближнего и габаритов после запуска двигателя

Вычитал в нете, что можно сделать такую удобную вещь без внесения изменений в проводку авто. И вот заказал себе сию ВЕЩЬ www.12v.ru/site.xp/050053049124057052055124.html. Установка банальна и проста. Посылка уже идет ко мне)

Реле автоматического включения света 719.3777-01

Реле 719.3777-01 предназначено для автоматического включения/выключения ближнего света и габаритных огней автомобиля. Применяется реле на автомобилях ВАЗ 2104-2115, 2121, АЗЛК 2141, ГАЗ, УАЗ, иномарках и других, в которых обмотка реле ближнего света постоянно подключена к «массе» и в блоке реле и предохранителей установлены плоские предохранители.

За счет автоматического включения/выключения света, реле 719.3777-01 позволяет упростить работу водителя и исключить возможность движения без света (что особенно актуально в свете последних изменений в ПДД), а также необходимость выключения света после окончания движения.

Включение света происходит после запуска двигателя при достижении напряжения бортовой сети значения «напряжения включения» и удержания его не ниже этого уровня в течение 5с. Выключение света происходит сразу после выключения зажигания. Реле обеспечивает включение фар ближнего света и габаритных огней непосредственно после запуска двигателя, что позволяет облегчить пуск двигателя, уменьшить нагрузку на аккумулятор (особенно в холодное время) и увеличить срок службы ламп. При этом водитель всегда может отключить автоматический режим простым «перещелкиванием» штатного переключателя света.

Во всей это конструкции есть КОСЯК

при установке перемычки с диодом для габаритов, БСК покажет обрыв.

ТАк и произошло, хотя у меня реле переделано под диоды, все равно показывает обрыв, но все работает.

ps сегодня переделал, надо проводок с диодом подключать не к фаре. Синий конец провода подключаем к любому из серых(это ближний, зеленый это дальний) проводов в колодке блока предов х5 в схеме(эта колодка за стаканом, самая последняя), заводим его в салон(через отверстие гидрокоректора), а желтый конец подключаем к бело черному проводу(он там один такой) КРАСНОЙ колодки x4 на схеме. Самый геморой у меня был — это вытащить эту красную колодку, это пи**ец просто АД. Ну и результат БСк молчит, но функционал свой сохраняет.

ps СЕГОДНЯ НАШЕЛ МИНУС ВСЕЙ ЭТОЙ ФИШКИ — КОГДА ВСЕ ВКЛЮЧАЕТСЯ В АВТО, НО НЕ ВОЗМОЖНО ВКЛЮЧИТЬ ДАЛЬНИЙ СВЕТ РЫЧАЖКОМ ОТ СЕБЯ, ПРЕЖДЕ ЧЕМ ЭТО СДЕЛАТЬ, НУЖНО НАЖАТЬ НА КНОПКУ ФАР, ТЕМ САМЫМ ОТКЛЮЧИТЬ АВТО. К себе рычажок работает как обычно.

Автоматическое включение фар при запуске автомобиля ВАЗ-2106

Купил я на разборе реле на замыкание (далее называть буду реле А, чтобы не путаться).

Не помню где она стоит. Купил 2 метра провода двойного, гибкого и медного и вон те штуки, что на фото (названия не помню, называл наконечники).

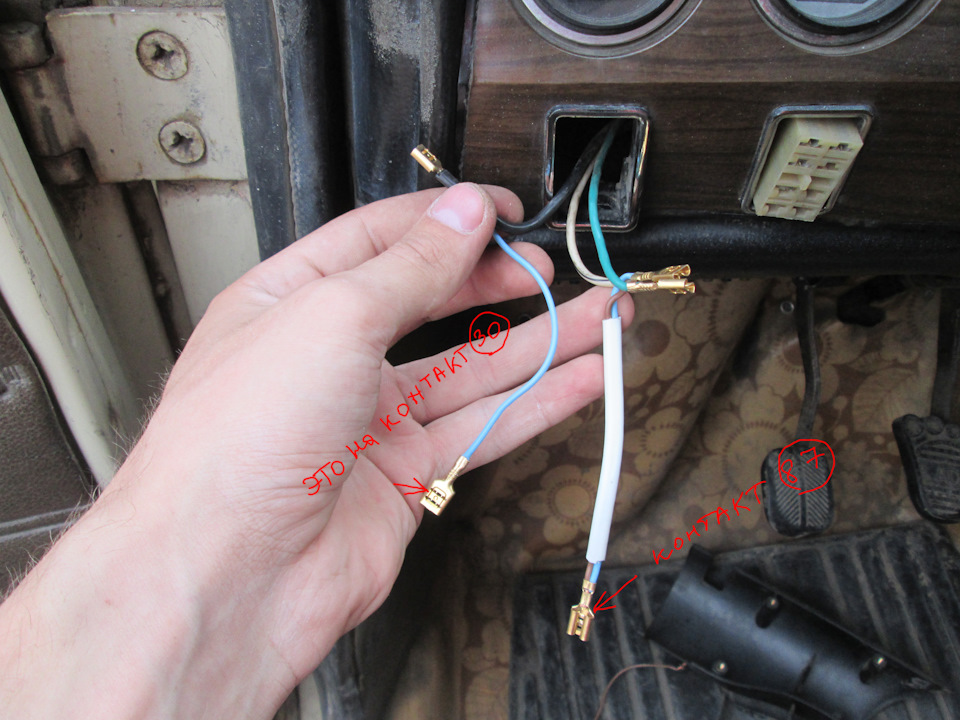

Для начала разобрал кнопку включения фар и габаритов. Задачей было сделать так, чтобы не включая эту кнопку, при запуске двигателя автоматически включался ближний свет и при заглушении двигателя — отключался. При этом кнопка должна оставаться рабочей если вдруг где в лесу вдруг захочется просто включить свет не заводя двигатель. На кнопку включения света я сделал параллельно к контактам реле А(контакты 87 и 30).

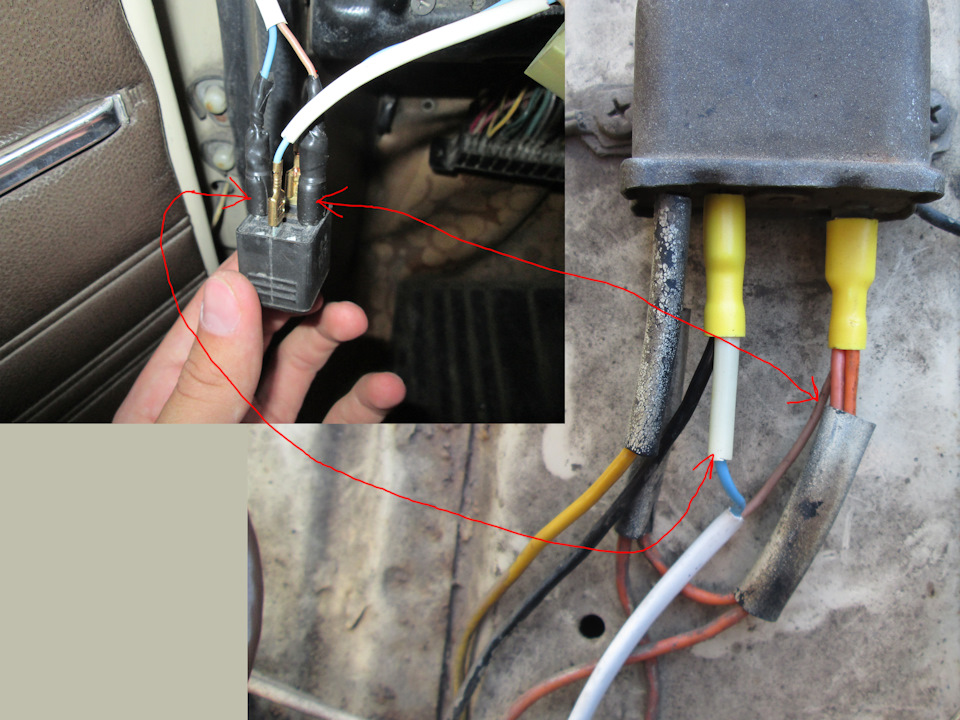

Всё это я успешно выполнил. На реле подключение видно на фото. Запитывание катушки на реле для замыкания я выбрал реле контрольной лампы заряда аккумулятора (Под капотом возле реле ближнего и дальнего света. На фото также отображено

). Когда запускается двигатель, начитает крутить генератор и в этом реле контрольной лампы перебрасываются контакты и появляется «+» и «-» там, где было замкнуто и шёл ток для включения лампочки на приборной панели. У меня это чёрный провод и оранжевый именно туда я включился на параллель свой провод для катушки реле А (контакты катушки 86 и 85).

Если подключить на массу, то реле А будет постоянно замкнуто и свет будет работать даже при остановленном двигателе. Фотографий сделал по максимуму. Результат также виден на фотографиях.

Параллельно сделал лампу стояночного тормоза. Реле разобрал и собрал и лампа ожила. Я хз в чём причина) Это ж автоваз) Самовосстановление и нанотехнологии )))
Минусы такой схемы — при запуске двигателя реле работает, но лампочка заряда аккумулятора оооочень слабо горит на панели. Всё это потому что напряжение через катушку реле А течёт на лампочку на панели где то 9 вольт ( днём не выдно, только ночью или в гараже ну ооочень слабенько горит). Но если реле А выйдет из строя, то лампочка заряда аккумулятора вообще потухнет. А если генератор не будет заряжать аккум, то лампочка заряда аккума на панели будет гореть очень ярко на все свои 12 вольт.

Делаем автоматическое включение ближнего света фар своими руками

Как известно, ближний свет обязательно должен быть включен при передвижении на автотранспортном средстве не только вечером и ночью, но и в дневное время. В ситуации, когда ходовые огни не работают, сотрудник ГИБДД вправе выписать водителю штраф. Конечно, это незначительная сумма, но головной боли она создает. В связи с этим большинство автолюбителей столкнулось с рядом неудобств из-за того что многие элементарно забывают включать ближний свет, садясь в машину, либо не выключают огни покидая авто, из-за чего утром обнаруживают аккумулятор совершенно разряженным.

Для того чтобы избавиться от подобных проблем многие решают доработать процесс включения и отключения фар. Благодаря простейшим схемам фары могут включаться одновременно с зажиганием или в момент запуска двигателя. При этом с дневное время зажигаться будут фары ближнего света, но не габариты, а ночью все будет работать в привычном режиме. Рассмотрим оба варианта.

Автоматическое включение фар при зажигании

Для того чтобы организовать такую работу осветительных элементов необходимо подключить их к источнику питания зажигания, а как многие знают одни приборы могут быть подключены при любой позиции замка зажигания, другие же начинают функционировать только при уже включенном зажигании. Исходя из этого самое удобное место для подключения фар – это кнопка включения печки (крайний правый блок выключателей).

Для этой схемы понадобятся:

Далее, нам необходимо:

Соединения можно пропаять, но для полноценной работы хватит и обычной заизолированной скрутки. В итоге, автоматическое включение ближнего света фар будет работать, как только вы включите зажигание.

Однако такой способ считается не самым экономичным, так как фары начинают работать сразу, что не очень актуально в зимнее время, когда двигатель необходимо прогревать или при ремонте автомобиля.

Чтобы избежать таких неудобств, можно немного усложнить схему, чтобы ближний свет отключался во время стоянки, независимо от работающего или неработающего зажигания.

Автоматическое включение фар после запуска двигателя

Чтобы организовать подобную схему работы, можно пойти в двух направлениях: подключиться к датчику давления масла или к ручнику.

Способ 1: Подключение к датчику давления масла

Для осуществления такого подключения потребуется:

Все детали размещаются в небольшом корпусе от реле, после чего прибор необходимо подключить к датчику давления масла. Когда давление в системе смазки двигателя нормализуется, то есть при включении мотора, датчик будет размыкаться, а питание с него перейдет на конденсатор. В конечном счете, напряжение на реле будет подаваться через включенные в подачу питания фар транзисторы. При отключении двигателя, питание с датчика подается на нужную лампу, расположенную на приборной панели. В это время конденсатор, который входит в блок управления фарами начинает разряжаться и подача питания к реле останавливается.

В этом случае управлять фарами можно также в ручном режиме, если применить параллельное подключение. Для того чтобы задать время отключения и включения фар достаточно подобрать сопротивление на плате. Чем этот параметр будет выше, тем через больший отрезок времени фары включатся и отключатся.

Правда и этот метод нравится далеко не всем, так как такая схема намного сложнее (нужно тянуть провода и произвести 3-4 соединения).

Способ 2: Подключение к ручнику

Это способ намного проще, так как в этом случае достаточно лишь чуть-чуть доработать схему подключения фар при зажигании, о которой мы говорили в самом начале. Для этого достаточно добавить еще одно реле и короткий провод (порядка 25 см) к штатному контакту кнопки ручника.

Благодаря такому способу фары будут отключаться, как только вы потяните ручник, и загораться когда вы его отпустите.

В заключении

Все эти способы занимают минимум времени и денежных вложений, а результат избавляет от многих неприятностей. Автоматизация процесса включения фар не требует особых навыков в электрике, поэтому вы справитесь с таким подключением самостоятельно без лишних проблем.

Простая схема автоматического включения- отключения ближнего света фар, при движении в дневное время.

Итак, что требовалось?
Днём — автоматическое включение и выключение фар, при включении зажигания, без включения габаритных огней.
При этом ночью, всё должно работать от штатного выключателя габариты — фары.
Минимум соединений.
Не более одного-двух штатных реле.
Минимум работы.

Откуда брать питание на включение реле? Была неплохая идея, чтобы фары включались от датчика давления масла (гаснет датчик — включаются фары).
Тянуть провода, 3-4 соединения — не вариант.
Включаем зажигание. Питание, при этом, подаётся на выключатель печки (блок выключателей, крайний справа). Определяем этот провод при помощи контрольной лампы. При выключении зажигания сами гаснут. Так, подходит.
Вынимаем выключатель габаритов — фар.(блок выключателей, крайний слева)
Питание на него подаётся постоянно, даже при выключенном зажигании. Определяем провод включения света фар. В моём случае это зелёный, двойной провод. Вытаскиваем его из колодки.
Собираем схему, на всего лишь одном! штатном, 5 клемное реле Ваз 2108 (пяти контактное стартёра).
Подключение простое:
Схема устанавливается в разрыв цепи А — А, включатель — фары. Для этого определяем, на колодке выключателя, (контрольной лампой) провод на который подаётся напряжение, после нажатия клавиши включения фар. В моём случае — это двойной зелёный.
Вынимаем эту клемму контакта из колодки, а на её место вставляем такую же штатную клемму (мама) от схемы. Точка А. Клемму из колодки присоединяем в другой точке А (клеммным соединением).
2 провод ( с диодом) идет то вентилятора печки, или от другого источника питания который включается, с включением зажигания. Проще говоря, включаете зажигание и у вас сразу загораются фары. Выключаете зажигание — фары гаснут. Напоминаю: загораются только фары, габаритные огни управляются по-прежнему клавишей переключателя. Диод — пропускает ток только в одном направлении. И стоит для того, чтобы не включалось зажигание от включения света фар. Реле необходимо для того, чтобы фары включались в штатном режиме клавишей. (например, при выключенном зажигании). Если фары были включены клавишей выключателя, то они не будут отключатся самостоятельно, после выключения зажигания!

Вот фото собранной схемы. Все клеммы на реле от Ваз 2108 (реле стартёра пяти контактное) обозначены на схеме и самом реле R 1. На диоде, тоже есть обозначение, как его установить.

К сожалению, в момент сборки такого реле под рукой не было, поэтому, воспользовался чем-то похожим.

Схема заработала безукоризненно: При включении фар штатным выключателем, реле R1 автоматически включает управление на него. При отключенном выключателе, при включении зажигания фары загораются, при выключении — гаснут. Что и требовалось. Питание на фары подаётся через замкнутые контакты реле R1 с питания печки. Диод Возможно нужен, (у меня, при включении на стоянке фар включалось зажигание без ключа, чтобы это исключить поставлен диод. Поставлен Д226, не уверен, что правильно подобрал, просто оказался под рукой, работает нормально.
Протестировав пару дней работу остался очень доволен. Никакой головной боли: включены фары, выключены?
От ГИБДД тоже нет проблем: в правилах — «движение в дневное время с включенным ближним светом фар или ходовыми огнями». Про габариты не сказано ничего, значит они могут и не гореть.
Конечно, можно было просто установить ходовые огни. Но, как докажешь, на дороге, работнику ГИБДД, что это ходовые огни, а, не что-то другое? Что они сертифицированы и разрешены к использованию?
А, тут, всё просто — фары, они и есть фары.

Немного напрягало, что фары включались сразу же при включении зажигания. А, это значит: что они уже горели при включении стартёра и при прогреве двигателя, что уже «не есть гуд». Пришла мысль отключать систему, в данное время при помощи ручника. Добавил ещё одно реле R2 и проводок 25 см от штатного контакта кнопки ручника.

Оба реле великолепно «спрятались» за штатными выключателями, там достаточно места.

Минимум средств, 20 минут работы и масса удовольствия от качества исполнения.

Хотелось бы пожелать производителям Ваз устанавливать эту схему штатно.
Тем, кто дочитал это до конца, очень рекомендую сделать — будете ездить без забот!

Автоматическое включение ближнего света фар

С учетом недавних изменений в правилах дорожного движения на территории РФ водитель обязан включить ближний свет фар как при езде в темное, так и светлое время суток. В противном случае сотрудники ГИБДД имеют право оштрафовать водителя.

Хотя сумма штрафа не самая большая, при этом сама факт того, что автомобиль могут задержать за нарушение ПДД, после чего за такое правонарушение водитель будет оштрафован на определенную сумму, по целому ряду причин неприемлем для большинства ответственных автолюбителей.

Чтобы избежать подобных ошибок, оптимальным вариантом является включение ближнего света при запуске двигателя, то есть автоматически. Однако далеко не все ТС имеют подобную функцию, которая реализована штатно. В этой статье мы рассмотрим, как доработать автомобиль, чтобы фары включались одновременно с запуском ДВС.

Схема, доступные варианты, преимущества

Вполне логично, что именно автоматическое включение ближнего света является той самой опцией, которая позволяет не опасаться ситуации, когда перед поездкой водитель забыл включить свет. При этом на многих импортных авто устройство автоматического включения есть, но его срабатывание происходит только с учетом определенных условий (изменение освещения, сигнал от датчика дождя и т.д.)

Однако по ПДД в РФ свет должен быть включен постоянно, независимо от того, темно на улице или светло. Некоторые владельцы, чтобы не забыть включить свет, вынуждены в светлое время суток оставлять машину на парковке с включенными фарами, тем самым разряжая аккумулятор.

Другими словами, фары должны включаться параллельно запуску ДВС. Также можно реализовать отключение света после того, как двигатель глушится. Кстати, для автомобилей, которые не имеют даже штатного датчика света (отечественные авто, старые или бюджетные новые иномарки), срабатывающего в случае изменения освещенности, постоянно включенный ближний свет позволит повысить безопасность при езде по тоннелям, под мостами и т.д.

Если желания ставить на машину самодельные устройства нет, тогда заводские решения окажутся наилучшим вариантом. Однако функционал может быть несколько ограничен. Главное, как в первом, так и во втором случае подобные решения позволяют реализовать автоматическое включение света фар, свет включается синхронно в момент включения зажигания или пуска двигателя.

При этом еще раз отметим, что разные схемы отличаются функциональностью. Например, можно сделать так, чтобы днем горели только фары, а в темное время суток подключались габариты и т.д.

Схемы автоматического включения фар при запуске двигателя

Давайте рассмотрим несколько наиболее популярных решений. Основной задачей для автовключения света фар является подача на него питания. Это питание можно взять от зажигания. Однако следует помнить, что в авто зачастую есть и другие устройства, запитанные на замок зажигания. С этим могут возникнуть сложности.

Например, если магнитола включается после первого поворота ключа в замке, фары также могут срабатывать именно в этот момент. Такие аспекты нужно отдельно учитывать. Получается, двигатель заглушен, а ближний свет уже горит.

Отметим, многие водители считают, что подобная схема приводит к тому, что нагрузки на электроцепь возрастают. На практике правильно выполненное подключение сводит к минимуму или исключает такие нагрузки.

Чтобы реализовать автоматическое включение осветительных приборов по самой простой схеме своими руками, необходимо приобрести:

Более сложной и одновременно более удобной является схема, когда, простыми словами, фары запитываются на стояночный тормоз или датчик давления масла. Для успешного внедрения такого решения потребуется иметь 2 транзистора, проводку, реле и микросхему типа К561ТП1 или похожую.

Давайте начнем с первой схемы. При установке наилучшим образом подойдет кнопка выключения печки, которая расположена на блоке выключателей. Все работы сводятся к тому, чтобы снять выключатель габаритов, затем разъединяются провод «+» и колодка клавиш, через которую реализовано включение ближнего света фар.

Само подключение производится при помощи двойного провода, который соединяется с реле. В провод «+», который идет на выключатель печки, осуществляется врезка еще одного провода, который тоже подключается к реле. Далее к реле протягивается провод, через который подается питание на сами фары. Еще один провод «массы» кидается на корпус. На этом подключение закончено.

Остается только все соединения или перепаять, или же все «скрутки» тщательно заизолировать. В результате получается система включения ближнего света в момент включения зажигания.

К минусам можно отнести то, что в зимний период нагрузка на АКБ в момент пуска будет выше, машина будет прогреваться с включенными фарами и дополнительно расходовать топливо и т.д.

Также после остановки ДВС питание с датчика подается на лампу-диод, которую устанавливают на панели приборов. Также конденсатор в схеме управления фарами начнет разряжаться и питание на реле не подается.

Хотя данная схема позволяет «обойти» замок зажигания, она также не лишена некоторых минусов. Если давление в системе смазки будет «плавающим» или понижаться, срабатывание датчика возможно при езде на нейтральной передаче или на холостых. Свет фар в таком случае будет моргать.

Еще добавим, что включение фар можно сделать как автоматическим, так и ручным. Данная возможность реализуется путем создания параллельного подключения и выбора нужного сопротивления на самой микросхеме. Кстати, решение подключаться к датчику давления масла не популярное, так как схема сложная, нужна дополнительная проводка, повышаются требования к качеству соединений.

Такой способ позволяет добиться следующего:

Советы и рекомендации

Как видно, изготовленные самостоятельно решения могут иметь больше плюсов, чем штатные. Функциональность также расширяется, стоимость зачастую получается более привлекательной. Другими словами, собрать недорогую схему автоматического включения ближнего света фар вполне реально.

При этом важно понимать, что для сборки схемы своими руками необходим определенный опыт и навыки. Если вы не уверены в своих силах, лучше обратиться за помощью к профессиональному автоэлектрику. Если же работы выполняются самостоятельно, точки врезки оптимально располагать во внутрисалонном пространстве, а не под капотом. Такой подход позволит избежать окисления контактов, снижает риски увлажнения и короткого замыкания и т.п.

Что касается реле, проводов, предохранителей и т.д., реле нужно надежно закреплять, проводку необходимо прокладывать так, чтобы провода не лежали в «натяг». В местах перегибов проводов и в точках, где провод касается металлических частей кузова, должна присутствовать дополнительная изолирующая термоусадка. В противном случае провод может перетереться и начать замыкать.

Также настоятельно не рекомендуется вместо реле обходиться обычными перемычками, подключаться в обход предохранителей и т.д. Игнорирование данных рекомендаций может не только стать причиной неполадок оборудования, но и замыканий или пожаров.

Как работает кнопка запуска мотора. Доступные варианты и решения для самостоятельной установки кнопки стартера. Как самому установить кнопку запуска ДВС.

Почему в автомобиле отключается головное устройство (магнитола) при запуске двигателя. Основные причины отключения автомагнитолы, возможные неисправности.

В чем заключается и для чего необходима разминусовка силового агрегата. Основные преимущества данного решения, установка дополнительной массы своими руками.

Как самому правильно сделать шумоизоляцию двигателя и моторного щита автомобиля. Материалы для обработки, устранение шумов и вибраций. Советы, рекомендации.

Бортовой компьютер для карбюраторного двигателя. Основные функции и возможности устройства, особенности управления БК для карбюраторных авто, плюсы, минусы.

Блок дистанционного автозапуска двигателя: основные функции. Безопасность использования модуля автозапуска ДВС, взаимодействие с автосигнализацией и иммо.

Вот что получилось.

Цель:

Сделать автоматическое включение (чтобы не платить штрафы, в связи с новыми поправками к ПДД) и выключение (чтобы случайно не забыть выключить и не посадить аккумулятор) фар ближнего света. Также в целях экономии электроэнергии, а следовательно и топлива (экономия пусть и небольшая, но не лишняя), поскольку при включении ближнего света фар в дневное время, включены только лампы ближнего света, всё остальное (подсветка панели приборов, освещение номера, габариты) выключено.

Данная схема переделки возможна только на Европанели. Переделывается только кнопка включения габаритов и ближнего света, затраченное время – около 15 минут, переделка не обратима, т.е. если захотим сделать как было – придётся покупать новую кнопку.

Инструменты:

Тоненькая отвёртка, нож или кусачки, аккуратность.

Алгоритм работы:

В результате переделки у нас кнопки включения габаритов и ближнего света фар начинают работать отдельно, т.е. появляется возможность включить ближний свет без включения габаритов.

Кнопка включения ближнего ставиться под напряжение только при включенном зажигании, поэтому мы просто нажимаем на кнопку включения ближнего и всё. Если мы глушим двигатель и уходим свет автоматически гаснет. При включении зажигания, фары сами загораются.

Также существует возможность отключения. Пригодится для разных случаев, например при холодном пуске двигателя, когда нагрузка на двигатель и так большая. Или машина стоит и во всё время прогрева светит в окна первого этажа, за это вам спасибо тоже не скажут.

Отвёрткой подковыриваем и снимаем заглушку бортового компьютера или сам компьютер (если стоит).

Изнутри выталкиваем кнопку включения габаритов и ближнего света.

С помощью тонкой отвёртки аккуратно снимаем накладки кнопок.

Вид кнопки со снятыми накладками.

С помощью отвёртки, с обратной стороны кнопки, отжимаем четыре крючка и снимаем крышку кнопки. Перед этим лучше перевести кнопку в нажатое состояние, так кнопка разберётся целой и не надо будет её потом складывать.

Вид кнопки без корпуса.

Аккуратно вытаскиваем кнопку включения ближнего света фар, стараясь при этом не растерять все пружинки и запомнив как всё было изначально.

От этой кнопки нам надо будет отрезать “рога”, которые на рисунке показаны в красном кружочке. Они и отвечают за включение габаритов при нажатии включения ближнего.

Отрезая “рога” мы разрешаем включаться ближнему свету без габаритов.

Вот кнопка с уже отрезанными рогами.

Устанавливаем кнопку на место.

На этой фотографии видно, что теперь можно включать ближний свет без габаритов.

Ну и вот всё собрано обратно. Ближний включен, габариты нет.

+100

Завтра уже всё вступает в силу, надо бы не забыть включить по утру фары.

Завтра свободная минутка будет, попробую себе так же переключатели разделить.

Мне кажется недостаток этой переделки это то, что фары включаются при включении зажигания, а не после запуска движка.

:
+100

Завтра уже всё вступает в силу, надо бы не забыть включить по утру фары.

Завтра свободная минутка будет, попробую себе так же переключатели разделить.

Мне кажется недостаток этой переделки это то, что фары включаются при включении зажигания, а не после запуска движка.

Я тут посчитал, сколько потребляемой мощности можно сэкономить, если не включать лишнее:

2 лампы передних габаритов по 4 Вт.

2 лампы задних габаритов по 5 Вт.

2 лампы освещения номерного знака по 5 Вт.

1 лампа гнезда прикуривателя 4 Вт.

2 лампы освещения панели управления отопителем по 1,2 Вт.

7 ламп освещения панели приборов по 1,2 Вт.

Плюс с десяток светодиодов, но их я не считаю.

Вроде всё.

Всего имеем экономию более 40 Вт. Вроде немного, но и не мало, если учесть что они будут в холостую сгорать.

На инжекторе с его 80 амперным генератором это не очень актуально, а на карбюраторе, с его 55 амперами, это будет очень заметно, тем более зимой на холостом ходу.

Нормальная экономия получается, ведь:

Генератор меньше тянет мощности от движка, соответственно движок меньше кушает, быстрее разгоняется. Ремень генератора и его подшипники меньше напрягаются, следовательно меньше износ. Лампы меньше горят, отсюда тоже больший ресурс.

Всё это жопометром не прочувствуешь, но логически рассуждая экономия должна быть.

Опять же, если задние габариты днём не горят, то при загорании стопов – их сразу видно, контраст больше. Ведь на некоторых машинах лампы габаритов и тормозов находятся в одной ячейке фары, различие только в яркости свечения и днём это различие не особо и видно, особенно если под прямыми солнечными лучами. Так что пассивная безопасность тоже повышается.

И на карбюраторных машинах будет поменьше напряжение на холостом ходу просаживаться, ведь постоянно будет гореть не 150 Вт., а 110.

Ну и что, кого нибудь штрафуют?

Сколько там штраф кстати?

:
Ну и что, кого нибудь штрафуют?

Сколько там штраф кстати?

Штраф 100 рублей, по такой фигне думаю останавливать не будут, разве что в глухой деревне, где гайцы не кормленный.

20 числа был свидетелем такой картины:

Пост ДПС на въезде в город (я выезжаю, причём медленно, пробка).

За постом черта города, так что фары там раньше включать не надо было.

90% всех встречных машин, проезжающих через пост, с включенным ближним. Остальных останавливают сотрудники ДПС. причём именно тех, кто без фар. Что они с ними делали не знаю (штраф выписывали или предупреждали), но видимо было указание сверху всех тормозить и контролировать данный пункт правил особенно жёстко.

Вот нашёл схему установки ходовых огней.

:
Вот нашёл схему установки ходовых огней.

Ну вроде и противотуманки так ставятся

На многих современных автомобилях автоматическое включение фар, также называемое «евросвет», давно стало нормой. В странах, где законодательство обязывает автовладельцев ездить со включенным ближним светом фар (а в их числе и Россия), эта функция очень удобна, и ряд владельцев автомобилей, лишенных данной функции, задумываются о ее внедрении.

Плюсы автоматического включения фар

• Устраняется фактор забывчивости водителя (в любом случае фары на движущемся автомобиле будут включены, нельзя и забыть их выключить).
• При резком изменении освещенности, например, при въезде в тоннель, автомобиль будет освещать дорогу сразу, без задержек на время реакции водителя.

Возможные варианты работы автоматического включения света фар

• Включение/выключение синхронно с зажиганием. Этот способ наиболее прост, однако имеет определенный минус: при необходимости стоянки со включенным зажиганием аккумулятор автомобиля можно легко разрядить.
• Автоматическое включение фар при запуске двигателя автомобиля. Такой вариант можно назвать оптимальным.

У нас вы узнаете подробности о новом Шевроле Тахо 2016 и его особенностях.
Фото Хендай Грета и описание его характеристик вы найдете здесь.

Самостоятельное подключение евросвета

В зависимости от конструкции автомобиля, решение может быть различным, перечислим наиболее характерные моменты:

1. На старых автомобилях с простой аналоговой бортовой электрикой (например, ВАЗ 9-го семейства) для автоматического управления ближним светом параллельно штатному реле управления ближним светом подключается второе реле, которое может управляться следующим образом:
   • Применив реле с нормально разомкнутыми контактами и подключив его обмотку к массе и цепи, где имеется постоянный плюс при включенном зажигании, мы реализуем наиболее простой вариаент включения света фар при включении зажигания. При этом стоит учитывать, что, если от замка зажигания отходят несколько цепей, имеющих плюс при включенном положении IGN (зажигание), часть из них может отключаться при прокрутке двигателя стартером, и для управления светом фар лучше использовать их. Особенно это будет полезно зимой и при подсевшем аккумуляторе.
   • Для включения света фар после запуска двигателя проще всего использовать нормально замкнутое реле, подключенное к цепям зажигания и контрольной лампы генератора или давления масла, если электросхема автомобиля делает невозможным горение фар при выключенном зажигании. Если же фары можно включить независимо от положения ключа, используется более сложная схема, где реле с нормально замкнутыми контактами управляет реле с нормально разомкнутыми (так называемый релейный инвертор).
2. На ряде автомобилей, производившихся для разных рынков, возможность автоматического включения светом определяется настройками блоков управления бортовыми цепями, и для активации «евросвета» достаточно скорректировать эти настройки, обратившись в автосервис к диагносту. Это наиболее удачный вариант, так как не требует никаких вмешательств в электропроводку автомобиля. Механизм активации функции евросвета различается у разных автопроизводителей, поэтому наличие возможности активации данной функции лучше всего уточнять по конкретной модели автомобиля.
3. В современных автомобилях, оснащенных большим числом блоков управления, в том числе и контролирующих кузовные электроцепи, принудительное дублирование силовых цепей освещения может приводить к ложной фиксации неисправностей бортовой электрики и индикации соответствующей ошибки, а ряд автомобилей и вовсе заблокирует питание «неисправной» цепи. Таким образом, вместо ожидаемого автоматического включения света фар можно вовсе его лишиться. В этом случае включение евросвета можно осуществлять только дублированием слаботочных управляющих цепей переключателя освещения, проконсультировавшись с опытом других владельцев данного автомобиля.
4. Ряд современных автомобильных сигнализаций имеют гибко программируемые дополнительные каналы. Если Ваша сигнализация имеет свободный канал, который можно настроить на активацию при запуске двигателя и выключение при его глушении, будет неплохим вариантом использовать для управления автоматическим включением фар именно его.

Важные моменты

В первую очередь, трезво оцените свои умения и опыт, особенно, если речь заходит о ситуации, описанной в третьем пункте предыдущего подраздела. Лучше расстаться с определенной суммой денег за квалифицированную работу автоэлектрика, чем упорно пытаться обойтись своими силами и нажить себе лишние проблемы.

Все вмешательства в электроцепи лучше производить внутри салона, чтобы защитить точки врезки в штатную проводку от влияния окружающей среды. Грамотно выполненная и заизолированная скрутка, вопреки расхожему мнению, не только не уступает пайке в качестве соединения, но и превосходит ее по стойкости к вибрации. Примененное Вами дополнительное реле должно обязательно быть жестко закреплено.

Цепи питания силовых контактов дублирующего реле и его управляющей обмотки в обязательном порядке должны защищаться предохранителями. Это можно гарантировать подключением реле после блока предохранителей.

Ветви проводки не должны иметь натяг при любом ее возможном перемещении, а в местах перегиба ее возле металлических частей кузова обязательным является применение изолирующей поливинилхлоридной трубки (тюбинга).

Часто можно услышать, что того же результата можно добиться без применения дополнительных реле, вставив перемычку в нужное место монтажного блока автомобиля. Нужно крайне скептически относиться к подобным советам, так как зачастую их авторы не имеют никакой квалификации автоэлектрика и выполнение их рекомендаций может привести к печальным последствиям, например, если в реальности эта перемычка приведет к включению фар в обход предохранителя.

Итог

В большинстве случаев внедрение «скандинавского света» на автомобиль не является большой трудностью и может быть выполнено самостоятельно. Важно помнить, что, как и любое вмешательство в электропроводку автомобиля, эта работа требует большой аккуратности и внимания к мелочам, и только в этом случае завершится полным успехом.

Автоматизированный процесс включения ближнего света избавит от необходимости каждый раз зажигать огни. Рассмотрим схему подключения к ручнику, печке или датчику давления масла.

Как известно, ближний свет обязательно должен быть включен при передвижении на автотранспортном средстве не только вечером и ночью, но и в дневное время. В ситуации, когда ходовые огни не работают, сотрудник ГИБДД вправе выписать водителю штраф. Конечно, это незначительная сумма, но головной боли она создает. В связи с этим большинство автолюбителей столкнулось с рядом неудобств из-за того что многие элементарно забывают включать ближний свет, садясь в машину, либо не выключают огни покидая авто, из-за чего утром обнаруживают аккумулятор совершенно разряженным.

Для того чтобы избавиться от подобных проблем многие решают доработать процесс включения и отключения фар. Благодаря простейшим схемам фары могут включаться одновременно с зажиганием или в момент запуска двигателя. При этом с дневное время зажигаться будут фары ближнего света, но не габариты, а ночью все будет работать в привычном режиме. Рассмотрим оба варианта.

Автоматическое включение фар при зажигании

Для того чтобы организовать такую работу осветительных элементов необходимо подключить их к источнику питания зажигания, а как многие знают одни приборы могут быть подключены при любой позиции замка зажигания, другие же начинают функционировать только при уже включенном зажигании. Исходя из этого самое удобное место для подключения фар – это кнопка включения печки (крайний правый блок выключателей).

Для этой схемы понадобятся:

• любое штатное пятиконтактное реле;
• диод;
• провода.

Далее, нам необходимо:

1. Вынуть выключатель габаритов (крайний слева блок выключателей).
2. Отключить плюсовой провод от колодки клавиш отвечающей за работу ближнего света (обычно это зеленый двойной провод) и подключить его к реле.
3. В плюсовой провод, который идет к выключателю печки, необходимо врезать дополнительный провод и тоже подключить его к реле.
4. Подвести к реле провод, который питает сами фары.
5. Кинуть проводок на минус (на корпус).

Соединения можно пропаять, но для полноценной работы хватит и обычной заизолированной скрутки. В итоге, автоматическое включение ближнего света фар будет работать, как только вы включите зажигание.

Однако такой способ считается не самым экономичным, так как фары начинают работать сразу, что не очень актуально в зимнее время, когда двигатель необходимо прогревать или при ремонте автомобиля.

Чтобы избежать таких неудобств, можно немного усложнить схему, чтобы ближний свет отключался во время стоянки, независимо от работающего или неработающего зажигания.
