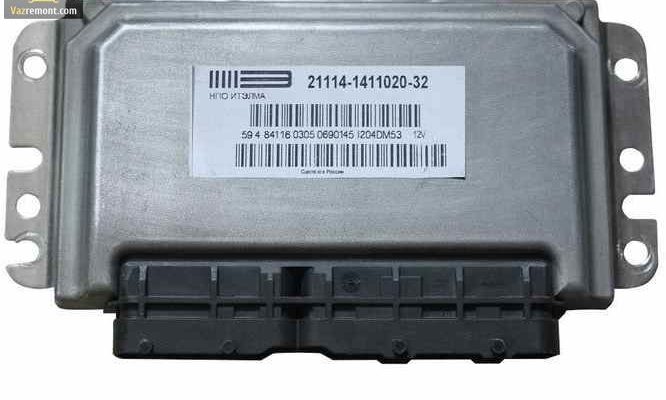

Как перепрошить ваз 2114 своими руками

Подготовка к чип-тюнингу

Перед тем, как начинать «электронный апгрейд» своего автомобиля, следует выполнить несколько важных операций, являющихся залогом того, что тюнинг пойдет лишь на пользу и не принесет машине какого-либо вреда, а именно:

Кроме перечисленных выше моментов следует также учесть тот факт, что перед началом апгрейда крайне желательно заменить все фильтры в автомашине (а в особенности — воздушный). Ведь только выполнение программирования на полностью «обновленной» машине даст максимальный результат.

Стоит помнить и о том, что после проведения чип-тюнинга автомобилю понадобится более высокооктановое топливо. Так, если до апгрейда мотор работал на 92-м, то после его выполнения потребуется уже 95-й.

Учимся самостоятельно прошивать ЭБУ на примере Ваз 2115I

Ну вот и сбылась моя мечта-поменять свой «Маскарад» на что-то более новое и современное. Выбор пал на Ваз 2115I 1.5L 8V — хватило денег на 2006 г.в.

В комплекте ГБО, музыка, маршрутный компьютер, не очень хорошая сигнализация, колеса на 14, защита арок, защита поддона и потертые чехлы.

В скорости определился список первоочередных работ — необходим ремкомплект на газовый редуктор и весь комплекс работ по приведению ГБО в порядок. При работе на бензине машина стала глохнуть при сбросе оборотов (про работу на газе и не говорю).

Изношен синхронизатор на 2 передачу, срочная замена масла и тосола, закапал снизу радиатор и обнаружилась трещина расширительного бочка. Так началось изучение матчасти данного авто. Но российского автолюбителя не напугать Вазом после таких моделей как «Запорожец» и «Москвич»!

Прошел год эксплуатации и к списку выше добавилась замена стартера, покупка нового ДМРВ, регулятора холостого хода, установка новой сигнализации с обратной связью, замена разбитых камнями пары противотуманок. Но сколько не старайся на изделии нашего автопрома все равно остаются баги.

Можно бы подумать и о другой машине, но жалко вложенного труда и средств. Правда замена частей производилась только после неоднократных попыток отремонтировать очередной узел самостоятельно.

Кое-что удавалось сделать и если будет возможность постараюсь написать статьи на такие темы: ремонт и настройка редуктора ГБО, ремонт стартера, установка сигнализации.

Сейчас остановлюсь на перепрошивке ЭБУ с целью научить ездить ВАЗ. Для начала утверждаю что шить наше отечественное изделие можно и даже нужно.Тем более авто которое с рождения не обслуживалось на сервисе , а таких я думаю наберется процентов 50 от всего парка инжекторных Вазов.

Прошивать очень легко и просто — нажал пару иконок на компьютере, пощелкал пару-тройкой тумблеров и в ваш авто как будто влили ракетное топливо! А вот понять как все это делается , соединить разную информацию в одно целое дано не каждому и намного труднее.

Здесь мое уважение к настоящим мастерам! Увы готовой информации разложенной по полочкам вы скорее всего нигде не найдете. В интернете можно собрать это по крохам читая и перечитывая многочисленные форумы. У меня до первой перепрошивки ушло где-то полгода с 2-3 «подходами к снаряду».

За это время освоил прошивку других электронных приборов, таких как спутниковые ресивера, настройку их работы по шаре, настройку спутникового интернета, эксплуатацию мотоподвесов и настройку всего спутникового хозяйства до конечного результата.

Не думайте что написание данной пространной статьи меня подвигла тяга к писательству, все намного проще: просто во время первой попытки считать прошивку с ЭБУ меня сразу постигла неудача — машина перестала заводиться! Потеряв часть нервов (дело было почти ночью, а утром необходимо ехать на работу) к счастью удалось частично ее оживить — удалось залить стоковую бензиновую прошивку (газовая часть пока молчит). Столкнувшись с такой проблемой хочу чем нибудь помочь интересующемся этим вопросом и чтоб никто не наступил на те же грабли что и я.

Прежде чем самостоятельно приступить к работе необходимо:

На истину в последней инстанции не претендую, поэтому прошу сильно не ругать за стиль и возможные неточности, но:

1. Обычно возникает необходимость в прошивке — это исправить явные баги заводского ПО, добавить динамики авто или желание по экономить топливо. Также это нужно при использовании сжиженного газа как топлива наравне с бензином. Еще одно — просто изучить получше устройство и работу системы управления двигателями.

2. Подготовку лучше проводить постепенно. Не пытайтесь все охватить сразу. Важно понимать принципы работы с электрикой и электроникой, хорошо владеть компьютером в плане установки программ и драйверов. В остальном поможет поисковик гугл, только нужно более конкретно формулировать запросы.

Например: Эсуд ВАЗ; схема подключения контроллера;инструкция по прошивке ЭБУ; схема K-Line адаптера; прошивки; чип-тюнинг ваз и т.д. Нужно определить разновидности Эбу и их маркировку, какому двигателю какая нужна прошивка и их обозначения. Разберитесь с вопросом об иммобилайзере.

Когда Вы поймете что все поняли и решили что стали большим спецом не стесняйтесь и съездите к мастеру в сервис и попробуйте обсудить виртуальную тему замены прошивки вашего авто и отключения (деактивации) иммо.

«Пытать» мастера долго не советую так как отнимете у человека время и скорее всего у вас быстро возникнут новые вопросы, ответы на которые лучше найти самому или попросить помощи на авто форумах.

3. Если у Вас растут руки из правильного места, то адаптер собрать не очень сложно. Самый простой для железного СОМ-порта на базе МАХ232 и К1533ЛН1 и КТ3102 можете посмотреть на сайте Чип-тюнер.ру. Обойдется около сотни даже если всю комплектацию брать на радио-базаре.

Для начала он пойдет. Правда здесь есть капкан — не все системники имеют стандартный СОМ порт, да и те на которых он есть — могут не работать. У меня именно такая материнка — СОМ порт работает, программы типа ПОБЕДИТ(для спутниковых ОПЕНОВ) работают, а вот программы-прошивальщики не идут.

Шаманство с драйверами и настройками в БИОСЕ ни к чему не привели. Установка новых операционок — то же без изменений. На чужом компе все заработало. Для такого случая может помочь старый дата-кабель от сотового телефона на базе микросхемы PL 2303 и + одна мс L9637D.

Cхема работает 100% (проверено на Январях 7.2), только нужно в реестре драйверов добавить одну строку с параметрами под нестандартные скорости ЭБУ. Получится USB-K-Line адаптер. Если поставить еще 2 транзистора и пару деталей то можно получить еще и L-линию.

Чтобы не ехать на базар за одной мс я пожертвовал вежливой подсветкой салона и выпаял 9637 из иммобилайзера АПС-4.

В качестве разъема применил 2 колодочки от компьютерного IDE шлейфа без переделок. Шлейф порезал на 2 куска по 10-15 см.На Январях 7.2 они хорошо входят под верх так и низ гнезда ЭБУ (пустые 2 пина колодок остаются вверху или внизу ножек блока), только при повторных подключениях не спутайте их месторасположение иначе спалите блок.

Так же применил 3 микротумблера — общий +12В, зажигание «+» и перевод в режим программирования «+». Перед любой операцией выключаю 2 и 3-й тумблер, а включаю в порядке 3 потом 2. Иногда приходится для получения связи снимать на короткое время общий «+». Питание можно брать с авто, при работе на столе «-» от адаптера на ток около 500 мА.

4. Для перепрошивки нужны такие программы: комбилодер 2.18 и чиплодер 1.6 (1.96 более расширен по блокам). Первая прога есть в комплекте Сtp321-full (лодер бесплатный и запустится в работу при подключенном адаптере). Но иногда он выпадает из работы или не может до конца закончить процесс заливки.

Вторая работает без проблем.Первая нужна в основном для того, чтобы снимать защиты с найденых вами прошивок и для установки этой же защиты при заливке ПО в ЭБУ. Считать защищенное ПО из контроллера не получается — происходит его стирание. Поэтому советую подготовиться и иметь как минимум несколько (взятых из разных мест) заводских прошивок.

В каталоге Сtp321-full после установки есть набор стандартных и тюнинговых прошивок, может что и подойдет. Еще нужны такие программы как чипэксплоер 1.6 и Стр 4.10 (с хвостом). Эти программы позволят вам просмотреть найденные прошивки, редактировать, сравнивать их между собой и собирать сдвоенные пр-ки.

На 2-х ядерных компах (и с функцией гипер-трейдинг) на Стр проге отваливается хвост. Где-то попадалась инфа о патче этой проблемы, на одно ядерных все нормально. Обязательно и внимательно изучите хелпы к этим прогам и поработайте в них с прошивками, что бы усвоить особенности и возможности программ.

Так вы скорее всего отсеете битые и вызывающие сомнения прошивки. Еще 2 проги — энигма для раскодирования ПО из стандарта СТР и ICD для проверки адаптера. Весь этот набор лучше взять с депозита (там редко бывают нерабочие). Так же у вас наберутся ссылки и на другие ресурсы при чтении форумов.

Рекомендую сохранять на ваш компьютер все полезные страницы, схемы, фотографии и документы найденные при серфинге в интернете. Пригодится не один раз.

Если после прочтения статьи до этого места у вас не пропало желание учиться и идти дальше (перепрошивать авто) — буду очень рад и желаю всем успеха. Приступайте к задуманному, но имейте в виду, что вся ответственность дальше ложиться на вас. Если не уверенны или боитесь то обращайтесь к спецам.

Пока писал опус нашел газовое ПО, слепил сдвоенную бензин «+» газ, залил и поехал. Сделал I203EL36/RB40, I203Ez36/RB40. Даже на этим ПО почувствовал отличие от родной EL35. Возникшие вопросы и неясности оставил до выяснения.

Как прошить мозги ваз 2114 своими руками

Прошивка ВАЗ 2114, очень многим автомобилистам этот вопрос не дает покоя. Считается, что прочистив “мозги” автомобилю можно сделать его более быстрым, динамичным, и удобным в управлении.

Конечно, для того, чтобы квалифицированно произвести перепрошивку штатного ЭБУ, рекомендуется обращаться в специальные тюнинг-ателье, но, если Вы хорошо разбираетесь в сути вопроса и точно знаете, что собираетесь делать, можно заменить прошивку ВАЗ собственными силами.

Перед тем, как начать работу, требуется найти необходимую программу, которая будет полностью соответствовать Вашему автомобилю, и тогда штатная прошивка ВАЗ 2114 может быть заменена.

Для поиска и выбора программы можно обратиться к обширной информации, содержащейся в интернете. Перед тем, как перепрошивать инжектор, убедитесь, что эта процедура действительно необходима.

Если, какая либо из систем автомобиля работает не адекватно, это означает, что ошибки в работе происходят вовсе не по причине неисправности инжектора или ЭБУ, в целом.

Перед заменой прошивки обязательно удостоверьтесь, что штатная программа Вашего автомобиля не предусматривает отключение определения пропусков воспламенения.

Если данная опция “прописана” в штатной программе автомобиля ВАЗ 2114, потребность в перепрошивке “отпадает” автоматически. Перед заменой необходимо точно определить тип штатной прошивки.

Делается это при помощи грамотной диагностики и сканматика, использование, которого будет точно отображать комплектацию системы Вашего транспортного средства.

Далее, замена прошивки производится по общим правилам. Приобретаете ДФ с крышкой и специальный штифт для распредвала. Подключаете адаптер и в процессе работы постоянно ориентируйтесь на его показания (в реальном времени).

С ЭБУ должна восстановиться связь, если же, при подключении к порту будет заявлено об ошибке, произвести прошивку ВАЗ 2114 самостоятельно Вам, все же, не удастся. После этого, загрузите новую программу (на Ваше усмотрение) и доработайте ЭБУ.

Для большего удобства специалисты рекомендуют, при выполнении данной работы, вообще, удалить контроллер с автомобиля. По завершении работы проверьте функционирование всех систем: питания, зажигания, главного реле, разрешения программирования.

Еще по теме

Большая часть всех отечественных автомобилей не имеют мощных двигателей, причем ВАЗ-2114 не является исключением. По этой причине, многие владельцы авто стремятся повысить его мощность. Для полного раскрытия всех возможностей двигателя, работающего на бензине, следует изменить объем цилиндра или заняться профорсированием мотора. Правда для прибавки лошадиных сил существуют и другие способы, о которых будет рассказано ниже.

Увеличение рабочего объема цилиндра

Наиболее надежным и самым проверенным способом для улучшения характеристик разгона всех автомобилей считают изменение объема данной детали. На самом деле, здесь все очень просто, так как необходимо только расточить поршень, затем слегка доработать показатели впускного коллектора и сменить коленчатый вал.

Правда для выполнения подобной работы требуется наличие специальных инструментов, оборудования и знаний. Для растачивания поршня необходимо высокотехнологичное оборудование, но перед этим, следует сделать точные расчеты и соблюдать размеры.

В том случае, если деталь сточить на пару миллиметров больше положенного, то о положительном результате и речи быть не может. Такие станки находятся в специальных мастерских, поэтому этот способ для самостоятельного тюнинга ВАЗ-2114 не подходит.

Если посетить специализированное СТО, то здесь мастера за короткое время смогут подобрать нужный тип коленчатого вала, затем произведут его замену и расточат поршни мотора. На весь процесс по форсированию двигателя уходит около одного дня.

Чтобы довести свой автомобиль »до ума» придется отдать от 500 долларов. За такую цену мощность мотора станет больше в 1,5 раза, а все благодаря небольшим поршням и впускным коллекторам. К примеру, если раньше было всего 90 »лошадей», то по окончанию работ показатель увеличится до 135.

Правда и затраты топлива возрастут на несколько литров.

Альтернатива в доработке мотора

Многие водители предпочитают своими руками выполнять тюнинг ВАЗ-2114. Но в таком случае остаются нетронутыми поршни и коленвал.

Чтобы мотор автомобиля стал еще более мощным, рекомендуется заменить штатный воздушный фильтр. Это поможет увеличить мощность до 8%, а затраты топлива останутся на прежнем уровне.

Помимо фильтра также можно заменить провода свечей со штатных на высоковольтные.

Для максимального повышения числа оборотов, совершаемых коленчатым валом, нужно позаботиться о том, чтобы внутри у цилиндров не было шероховатостей. Также рекомендуется отшлифовать каждый из впускных каналов.

Можно доработать ВАЗовский двигатель путем модернизации распределительной системы зажигания. Для этого следует установить облегченный клапан и обновленные толкатели.

Использование турбонагнетателя

Данный способ тоже является эффективным и помогает значительно увеличить мощность двигателя. Автолюбители сообщают, что при установке такого приспособления, мощность авто возрастает практически до 30%. Вот только после такого тюнинга на трансмиссию будет оказываться дополнительная нагрузка. Самое главное, чтобы крутящие моменты ДВС не превзошли проходной момент коробки передач.

Альтернатива в виде чип-тюнинга

Этот способ повышения мощности мотора требует использования специального оборудования, то есть складывается такая же ситуация, как и с форсированием. Правда здесь нужно применять компьютерную программу, а не станки. Главный объект переделки находится в электронном блоке управления, который в процессе проведения работ будет перепрошит.

Если говорить с использованием технических терминов, то чип-тюнинг мотора ВАЗ-2114 связан с перепрограммированием компьютеризированных систем управления. Сейчас известно немало вариантов для осуществления »перепрошивки». Например, в одной программе происходит настройка блока под умеренные затраты топлива, а в другой будет увеличиваться мощность силовых установок.

Важно помнить, что в таком случае расход бензина возрастет сразу на 10%. Еще одна не менее интересная версия прошивки связана с заменой моментов зажигания на автомобилях ВАЗ. При выполнении работ по автотюнингу »Лады» 2114 можно установить совершенно безболезненное использование топлива, характеризующееся небольшим октановым числом.

Многие современные автолюбители предпочитают выполнить перенастройку ЭБУ на самую высокую мощность. В итоге, транспортное средство будет динамичным при разгоне, а также проявится его скоростной режим и резвость.

Недостатки прошивки

Для данного чип-тюнинга характерны свои недостатки. Это высокое содержание токсичных веществ в выхлопных газах, при этом расход топлива возрастает на 10%. Пока еще не придумали такой технологии, которая позволяла бы перенастраивать машину не только на минимальный расход, но еще и на динамичный разгон.

Серийные версии прошивок

Считается, что чем позже версия, тем меньше в ней ошибок. Но однозначного ответа на вопрос: «Какая серийная прошивка лучше?» никто дать не может. Одна программа заточена под динамику разгона, другая – под экономный расход. Поэтому выбор прошивки на ВАЗ – дело сугубо индивидуальное.

Ниже приведем список наиболее популярных серийных прошивок для автомобилей Волжского производства:

Также существуют прошивки «Бош». Серийные программы имеют конфигурацию МР-7, М7 и М1. Устанавливаются как на восьми-, так и на шестнадцатиклапанные силовые агрегаты с инжекторной системой питания. Часто можно встретить на ВАЗ «десятого» семейства.

Особенности диагностики двигателя

Если вы не можете выполнить полную диагностику двигателя в сервисе ТО, сделайте ее самостоятельно. Для работы вам потребуются определенные инструменты, которые можно приобрести в любом магазине. Среди них главным является специальный измерительный прибор, которым вы выполните тестирование, и игла от медицинского шприца. В начале работы нужно определить, какой контроллер электронного блока управления установлен на двигателе вашего автомобиля. Для этого обратите внимание на его маркировку и, воспользовавшись интернетом, определите тип и найдите инструкцию по эксплуатации. Помните, что в каждом контроллере заложены индивидуальные параметры работы. При наличии бортового компьютера в ВАЗ 2114 их легко можно отследить и сразу выявить неполадку.

Чтобы произвести диагностику того, как функционирует система впрыска топлива, вы должны будете тщательно изучить принцип ее работы. Если дроссельная заслонка находится в закрытом положении, воздух будет идти в обход, сквозь регулятор, отвечающий за холостой ход автомобиля. Он, в свою очередь, получает данные от датчика, наблюдающего за массовым расходом воздуха в системе, и регулирует его подачу, когда машина функционирует на холостом ходу.

Далее происходит смешивание топлива с воздухом и переход его в камеру сгорания. Впрыск топлива производится за счет работы электрических форсунок, причем непосредственное время включения отслеживается блоком управления автомобилем, тоже работающим благодаря электричеству.

Уровень CO регулируется датчиком, отвечающим за функционирование кислорода в системе. Он располагается непосредственно на том месте, где отработанные газы, выходя из ВАЗ 2114, попадают в воздух. Давление необходимо отслеживать для того, чтобы увеличивать давление топлива при оказываемой нагрузке, разрежая для этого созданный вакуум.

ЧИП тюнинг инжекторного двигателя ВАЗ 2114

Фильтр нулевого сопротивления

Понятие «тюнинг» появилась в российском обиходе несколько лет назад, и в переводе с английского языка обозначал настройку или регулировку. Сегодня это:

Большинство автолюбителей считают это блажью, но водители, которые делали тюнинг двигателя ваз 2114, говорят, что машина начала себя вести по-другому, особенно это заметно на пониженных оборотах. Сила движка увеличивается, машина лучше набирает обороты, разгон до 100 км/ч происходит быстрее, динамика движения становится больше. Это является огромными плюсами при обгонах на трассе, когда необходимо придать резкое ускорение, а также в городе при маневрировании в пробках.

Прошивка ВАЗ 2114 8 клапанов

В последнее время все большее число автолюбителей интересуется таким предметом, как апгрейд своего автомобиля — и это не удивительно, ведь каждому хочется подогнать авто «под себя», сделать его уникальным. Одним из вариантов подобных изменений является и чип тюнинг ваз 2114. Он позволяет не только придать индивидуальные особенности машине, но и сделать ее ходовые характеристики намного лучше заводских. О том, что же он из себя представляет — мы и поговорим в сегодняшней статье.

ПРОШИВКА СВОИМИ РУКАМИ

Чип-тюнинг своими руками можно провести, если вы разбираетесь в электронике. Для этого вам потребуется

Автомобильные блоки управления работают по различным программам. Самые известные из них – Delphi, Bosch и Valeo. Важно знать, какая именно программа в вашем ЭБУ. Программист-профессионал может самостоятельно изменить настройки в автомобильном мозге. Нужен только софт ChipTuningPRO, с помощью которого и будут произведены изменения в настройках автоэлектроники. Менее продвинутые водители могут воспользоваться готовой программой, чтобы прошить мозги ВАЗ 2114 своими руками. для этого вам потребуется программатор. Это прибор, в который вставляется микросхема блока управления. У дорогих моделей программаторов имеется иногда до десятка самых различных микросхем. С помощью этого прибора можно ввести параметры имеющихся прошивок, и даже, при наличии соответствующих знаний, вмешиваться в закрытые процессы.

Важно. Не имеете элементарных навыков в программировании, не следует браться за чип-тюнинг своими руками. Если человек никогда не держал в руках молоток, то он не сможет забить гвоздь в сосновую доску. Электронное оборудование – не молоток, и требует намного большего объема знаний и навыков.

Что нужно для электронного тюнинга

Основными «инструментами и приспособлениями», которые понадобятся при выполнении прошивки для ваз 2114 8 клапанов, являются:

Если с двумя последними пунктами проблем не возникнет, то программатор нужно будет приобрести. Сделать это можно либо в автомагазине (если нет в наличии — то под заказ) либо через интернет. При этом стоит учитывать, что этот прибор является далеко не дешевым, и покупать его для однократного применения — совсем не выгодно.

Лучшим вариантом будет приобрести его совместно с другими автолюбителями или же обратиться в профильную мастерскую, где все перепрограммирование смогут выполнить профессионалы.

Преимущества тюнинга

Основной плюс данного тюнинга заключается в возможности улучшения эксплуатационных характеристик автомобиля без вмешательства в сам двигатель. Нет необходимости менять головку, ставить иные поршни или паук. Достаточно установить иную прошивку на ВАЗ, тогда машина станет более отзывчивой на педаль акселератора. Следующий плюс – скорость установки. На модернизацию прошивки ВАЗ-2114 уйдет не более двадцати минут времени. При этом всегда можно вернуть заводские параметры ЭБУ.

Еще один плюс прошивки блока управления – снятие ошибок двигателя. Они могут возникать при удалении катализатора или неисправности кислородного датчика. Поскольку многие владельцы ВАЗ-2114 ставят вместо катализатора пламегаситель, на панели приборов постоянно горит «Чек». С новой прошивкой «Чек» не будет беспокоить владельца. А при компьютерной диагностике не возникнет ошибок по выпускной системе.

Существует множество программ для прошивки ВАЗа. Одна позволит достичь максимальной топливной экономичности. Другая повысит динамические характеристики. Третья и вовсе позволит 16-клапанному мотору ездить на 92 бензине без детонаций и перерасхода.

Как выполнить чип-тюнинг своими руками

Как уже было сказано, самым лучшим вариантом для проведения тюнинга является обращение в автосервис. Там специалисты смогут точно изменить важные настройки вашего ЭБУ, не повредив при этом работе других систем автомашины.

При большом желании можно попытаться выполнить перепрошивку и самостоятельно — для этого потребуется подключить ПК к ЭБУ через программатор и в рабочем окне экрана выставить требуемые настройки (на разных машинах электронные блоки могут быть запрограммированы при помощи различных программ, каждая из которых имеет свои особенности работы; по этой причине дать здесь какие-то конкретные советы о том, как прошить ваз 2114 пошагово — не получится).

Единственное, о чем следует помнить, выполняя самостоятельный чип-тюнинг — это о взаимосвязи всех рабочих параметров двигателя. Так, увеличив до максимально возможной величины его мощность, мы получим и значительное увеличение расхода топлива, а в месте с ним — и увеличенную токсичность.

Следует еще раз сказать о том, что если вы совершенно не разбираетесь в программировании и владеете ПК лишь на начальном уровне, то выполнять чип-тюнинг самостоятельно — категорически не стоит. Ведь полученный результат может быть не только нулевым, но и отрицательным.

Прошивка ваз-2114 8 клапанов своими руками

ЧИП тюнинг инжекторного двигателя ВАЗ 2114

В последние время многие автолюбители, особенно представители молодого поколения, улучшают своего «железного коня» за счет проведения процедур тюнинга.

Так ли это эффективно?

Насколько сильно можно изменить характеристики автомобиля, если произвести чип-тюнинг и «залить» иную прошивку на ВАЗ? Как показывает практика, максимальная мощность может возрасти на показатель не более, чем 5 процентов. Грубо говоря, из 98-сильного движка «Лады» (это 16-клапанный мотор на 1,6 литра) мы можем выжать максимум 95 лошадиных сил. А если говорить о восьмиклапанных моторах на 72 силы, то здесь и вовсе прирост будет 3,6 лошадиных сил. Что касается топливной экономии, этот показатель можно снизить на те же пять процентов.

Некоторые автовладельцы думают, что чип-тюнинг ВАЗ – это одновременно топливная экономия и увеличение мощности. Это не так. Под разные характеристики используются разные прошивки. После увеличения мощности не стоит ожидать экономии расхода топлива. В лучшем случае этот показатель сохранится на прежнем уровне. И наоборот – при заточке ЭБУ под экономию бензина не стоит ожидать хорошей разгонной динамики.

Прошивка мозгов ваз 2114 8 клапанов

Тюнинг – популярное занятие среди автомобилистов. Особенно это касается автомобилей марки ВАЗ. Владельцы постоянно дорабатывают и совершенствуют конструкцию своих машин. Зачастую они занимаются стайлингом, то есть доработкой внешнего вида. Но какой смысл в машине, которая при своем спортивном виде никуда не едет? Поэтому следующий этап после стайлинга – доработка двигателя.

Некоторые ставят «злые» распредвалы, другие меняют мотор, устанавливают 16-клапанную головку, облегченную поршневую. Но есть еще один вид тюнинга, который позволяет увеличить производительность мотора, не касаясь технической части. Это чип-тюнинг. ВАЗ оснащается электронным блоком управления, который можно по-разному запрограммировать. Давайте рассмотрим, насколько это выгодно, есть ли вообще смысл в такой доработке.

Новости чип-тюнинга ВАЗ 2115, 2114, 2115

16.02.2011. Чип тюнинг Лада Самара 2011 года с ЭБУ М74 от Paulusa. Оптимизирован крутящий момент низового и среднего диапазона, устранены провалы и запаздывания на дросселировании, немного приподнята мощностная планка верхового диапазона за счёт «ухода» от составов стандарта е4. Версии Е2 для возможности физического устранения катализатора и второго Лямбда -зонда. Контрольная сумма соответствует заводской — для отсутствия проблем с гарантией. 20.07.2008. Программа для 16 — клапанного ВАЗ с блоком управления Январь (Итэлма) М 7.3. Евро 3. Устранены ошибки заводской прошивки. 20.05.2008. Тюнинг ВАЗ с блоком управления Январь (Итэлма) М 7.3. Прошивки на классику и 8-ми клапанные двигатели. 27.11.2007. Новейшие прошивки для чиповки 16 и 8 кл. двигателей ВАЗ 1.6 л от Паулюса на базе софта DO. Прошивки — с частичным ДК (НL) и Р83 ( ТХ) версии с регулировкой СО. Исправлены все известные на сегодняшний день баги заводских версий и учтены пожелания по НL и ТХ версий на софте ДМ.

Автомобильные блоки управления работают по различным программам. Самые известные из них — Delphi, Bosch и Valeo. Важно знать, какая именно программа в вашем ЭБУ. Программист-профессионал может самостоятельно изменить настройки в автомобильном мозге. Нужен только софт ChipTuningPRO, с помощью которого и будут произведены изменения в настройках автоэлектроники. Менее продвинутые водители могут воспользоваться готовой программой, чтобы прошить мозги ВАЗ 2114 своими руками. для этого вам потребуется программатор. Это прибор, в который вставляется микросхема блока управления. У дорогих моделей программаторов имеется иногда до десятка самых различных микросхем. С помощью этого прибора можно ввести параметры имеющихся прошивок, и даже, при наличии соответствующих знаний, вмешиваться в закрытые процессы.

Недостатки перепрошивки ЭБУ

Как уже говорилось выше, электронный апгрейд блока управления имеет не только большой ряд преимуществ, но и определенные недостатки, о которых следует обязательно помнить.

К ним могут относиться:

Правда, сразу следует отметить, что большинство этих недостатков (например, перерасход горючего) могут появиться лишь в результате самостоятельного и, при этом, не очень удачного, тюнинга. При выполнении перепрошивки в автосервисе мастера смогут выставить рабочие параметры двигателя на максимум так, чтобы они не «перекрывали» друг друга и не мешали сами себе.

Добиться же подобных результатов в домашних условиях и при отсутствии необходимых умений — крайне сложно. В итоге побочными результатами как раз и станут возросшая токсичность и перерасход.

Говоря о последнем, следует все же заметить, что при выставлении мощности движка на максимум расход увеличится в любом случае. Разной может быть лишь та цифра, на которую он изменится. Если же вы, наоборот, желаете уменьшить топливозатраты, то при проведении чип-тюнинга упор стоит сделать именно на это. Правда, мощностные характеристики двигателя, наоборот, могут уменьшиться.

Зачем нужно делать чип-тюнинг?

Независимо от того, иномарка у вас или ваз, заводские прошивки автомобилей не идеальны и нуждаются в доработках. Так же после поломки таких деталей, как катализатор, датчик кислорода и др., проще и дешевле прошить мозги, нежели тратиться на ремонт. Так же, среди заводских прошивок очень часто встречается брак – машина непонятно ведёт себя на холостых, низкая динамика, провалы в двигателе.

Некоторые крутые иномарки не предназначены на использование нашего низкокачественного отечественного топлива, и вылечить это поможет только чип-тюнинг.

Как правильно провести чип тюнинг своими руками?

Для качественного обновления программы нужно определиться, какие задачи вы перед собой ставите.

Стоит также учесть, что чипирование позволяет не только увеличить мощность, но и настроить режимы двигателя на экономичный, пусковой или переходной. Как говорилось выше: все зависит от желания и возможностей клиента.

Как прошить своими руками?

Перед тем, как решите произвести сброс ЭБУ с инициализацией и его прошивку, необходимо ознакомиться с одной из основных составляющих этого процесса. А именно речь идет о редакторе для ЭБУ автомобилей. Редактор — это специальная программа, предназначенная для внесения изменений в настройки компьютера. Если решили произвести этот процесс сами, заранее необходимо подготовить как минимум один редактор.

Сегодня приобрести редактор для корректирования файлов компьютера — не проблема. В продаже можно встретить редакторы от различных брендов и для различных целей.

Среди популярных можно выделить:

Чтобы произвести настройку Микас 11 от угона с помощью Openbox, потребуется специальный модуль, который подключается к устройству через кабель. Разъем кабеля должен соответствовать диагностическому выходу. Процедура настройки Микас 11 или другого компьютера с помощью Openbox осуществляется в соответствии с инструкцией.

Что нужно знать?

Что необходимо знать о перепрошивке компьютера Микас 11 или другого для повышения защиты от угона? Приобретая редактор для Микас 11, необходимо проверять содержимое упаковки. В комплекте должна идти не только программа, которая позволит повысить защиту от угона, но и USB ключ, который выглядит как обычный флеш-накопитель. Если его в комплекте нет, то не сможете использовать программу. Желательно, чтобы на редактор была лицензия — в зависимости от производителя она может быть либо один год, либо полтора.

Специалисты не советуют заниматься этим самому — лучше отдать специалистам, чтобы не попасть на дорогой ремонт.

Нашей компанией была выполнена перепрошивка автомобиля Ваз-2114

Прошиваем М73 (Почти пособие)

ЭБУ М73 и всё что с ним связано(Прошивка, типовые параметры, иммо, обучение)

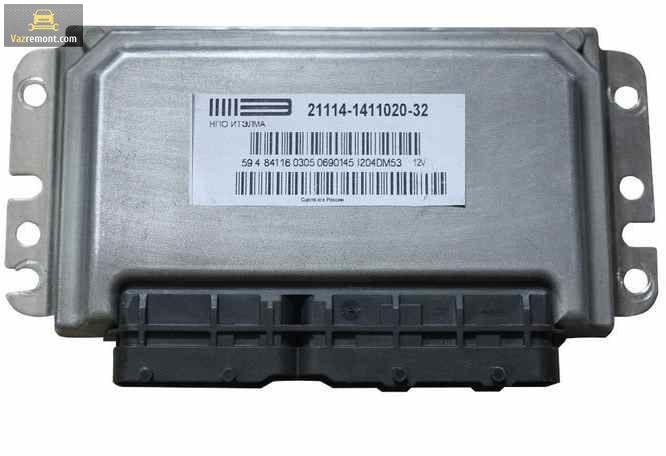

ЭБУ M73 появился на конвейере ВАЗа в 2008 году в связи с переходом на нормы токсичности Евро-3. С точки зрения схемотехники этот блок — ближайший родственник уже знакомых нам Микас-11 и Январь-7.2+

Новые контроллеры М73 производятся двумя заводами: НПО ИТЭЛМА и АВТЭЛ. Аппаратно контроллеры идентичны, но софт там принципиально разный.

Построен на базе процессора ST10F

Устройство, Элементная база М73

Аппаратно блок практически идентичен Январь 7.2+, отличие только в резисторах, отвечающих за конфигурацию процессора. Это позволяет, с некоторыми ограничениями, произвести переделку М7.3 в Январь 7.2+

С 2007 года начат выпуск блоков управления на базе процессора ST 10- (Январь 7.2+, М73) М 73 блок управления для автомобилей с нормами токсичности Евро-3 — аналог Bosch 7.9.7+ Программное обеспечение блоков управления М73 и Январь 7.2+ несовместимо. Устанавливаются на автомобили: С конца 2007года — передний привод, С 2008 года — классика, С 2009 года — Калина, Приора

Серийные прошивки Вес прошивки 576 КБ

1.Конфигурация ЭБУ Помним, что: 1.ЭБУ М73 бывают двух конфигураций. Прошивки между данными конфигурациями не взаимозаменяемы! 2.ПО ЭБУ 1-й конфигурации (проекты ВАЗ 17D, 08D, 028R) разных производителей (Ителма, Автел) не взаимозаменяемы!

2.Версия бутлоадера Помним, что: Внутренний загрузчик процессора осуществляющий доступ к содержимому его внутренней FLASH-памяти играет достаточно важную роль в процессе программирования ЭБУ и самое главное — в процессе последующей эксплуатации автомобиля. На сегодня доступны следующие версии загрузчика: загрузчик проект ВАЗ 0799 — «открытый» ЭБУ A(I)317DA02, A(I)317DA03, A(I)308DA02 0800 — «открытый» ЭБУ A(I)308DB03, A(I)308DB04 0823 — «закрытый» ЭБУ I373DA01, A(I)373DA02 0848 — «закрытый» ЭБУ A(I)317DB04, A(I)373CA01, I373CA02 0849 — «закрытый» ЭБУ A(I)373DB04

3.Аппаратная реализация конфигураций ЭБУ

Помним, что: В 2010 году на части ЭБУ аппаратная реализация ЭБУ была изменена. Удалена из схемы микросхема питания ОЗУ процессора при отключении зажигания TDA3664 . Каждый раз при выключении зажигания теперь данные адаптаций по УОЗ, топливоподаче, коррекции ХХ и т.д. записываются в энергонезависимую память еепром. Количество информации, записываемой в еепромку увеличилось. Поэтому теперь используется только микросхема ST95160 или ее аналоги (раньше применялась и микросхема ST95080). Каждый раз при вкючении зажигания, процессор забирает из еепром данные данных адаптаций.

Для отличия на практике таких ЭБУ на крышке последних появился стикер «ДПКВ».

На сегодня известные версии ПО с такой аппаратной реализацией I(А)303CF06, I(А)327RD08, A317DB04 Суммируя сказанное необходимо помнить, что ПО «старых» версий работать в ЭБУ с измененной конфигурацией корректно не будет!

На этом, собственно, можно поставить точку в истории ЭСУД с механическим дроссельным узлом.

Типовые параметры блока для диагностики:

Далее расскажу как его прошить на примере ваз 2114 I317DA02 M73 21114-1411020-12 21114 Е-3 1 Серийная 1,6 8V

Прошивка I317DA02 соответственно блок Производства Ителма.

так как есть закрытые и не закрытые блоки я не рискую и шью OpenBox 3.1.6 и с идентами DB версией OpenBox 3.1.9 Программа проста и безотказна как Калаш

Этап 1. 1. К-лайн Адаптер (для примера Мастер Кит, или любой другой) 2. АКБ, или БП (12V) 3. Программа (в моем случае OpenBox, умеет поднимать заваленные блоки) 4. Авторская(или стоковая) прошивка. в моем случае ММК I317DA03-E-2

Мотор Масте Клуб

5. Блок снять для удобства работы на столе. PS НЕ ЗАБЫВАЕМ: Снимаем клемму массы с аккумулятора, а лишь Затем разъем с ЭБУ 6. Ну и немного прямых рук чтобы собрать проводочки и всё подключить.

Идем далее: ищем где стоит блок в вашем авто

И так схема подключения к ЭБУ

Потребуется 4 провода «+», 2 провода «–», 1 провод «К-лайн» 51,53 контакт ЭБУ — Масса 71 контакт ЭБУ — К-Лайн 13 контакт ЭБУ — Включение зажигания (+12В) 12 контакт ЭБУ — Неотключаемое питание (+12В) 44,63 контакт ЭБУ — Питание главного реле (+12В)

Можно приобрести разъем

PS. Провода можно сделать самостоятельно.

Должно получиться чтото вроде этого

Как то так

(Я использую самодельный кабель, с разъемом и переключателем питания И не снимая с машины программирую, питание с прикуривателя)

ЭТАП 2. Теперь когда всё подготовили Переходим к программе OpenBox

Выбор СОМ-порта — номер последовательного порта компьютера, через который будет происходить работа с блоком управления.

Выбор ЭБУ — тип блока управления, к которому подключен компьютер. В нашем случае J72/M73(I)

Работа через через внутреннее ПО контроллера, то есть без режима BSL как это делает ST10Flasher с перепайкой резюков

Пример, не обращайте внимания что не М73

4.Закрываем прогу. 5.Отключаем питание.

6. Несем в машину ставим.

7. Не забываем! После репрограммированния блока сброс контроллера с очисткой памяти самообучения (инициализацией) ОБЯЗАТЕЛЕН!

Этап 3. Далее если надо удалить иммо

3. ждем завершение операции. 4.Закрываем прогу. 5.Отключаем питание. 6. Несем в машину ставим.

ВНИМАНИЕ! Если после ЭТАПА 2 авто заблокировал ИММО(ссать кипятком пока еще рано!))), произведите ЭТАП 3. Если всё таки требуется иммобилайзер. Переобучите ИММО.

ЭТАП 4 Обучение ИММО

Потребуеться рабочий и Красный ключ

Красный — и рабочий ключ потребуется • Закрыть двери. • Включить КРАСНЫМ ключом зажигание. • 3 писка. Вытащить ключ. • Быстро (в течение 5-6 секунд) включить ЧЕРНЫМ зажигание. • 3 писка + 2 писка. • Быстро (в течение 5-6 секунд) включить КРАСНЫМ зажигание • 3 писка + 2 писка. • Выключить зажигание КЛЮЧ В ЗАМКЕ. • 1 писк. •Быстро (в течение 5-6 секунд) включить зажигание на 5 СЕКУНД! (Внимание! Обязательно дождаться Сигнала) • Мигнула аварийка, бибикнул сигнал • Выключить зажигание. КЛЮЧ В ЗАМКЕ до погасания машинки на панели.

В конце более подробное Обучение Иммо

ИТОГ: На этом прошивка, удаление иммо, обучение иммо и всё что связано с блоком М73 подходит к концу всё описано и разжевано как можно понятней!

Добавлю OpenBox поднимает заваленные блоки М73, так же шьет через разъем диагностики (с отключенным МЗ)

Есть и бесплатные методы прошить Открытые М73, но опять таки можно положить блок, а нам это не надо!

О недостатках

Также возрастет и расход топлива. Поэтому для качественного результата ставить прошивку нужно только в специализированных мастерских. Они же дают гарантию (обычно годовую) на производимые работы. В случае возникновения проблем всегда можно обратиться за помощью, которую сделают бесплатно.

Для чего нужен чип тюнинг?

Сегодня мы будем говорить о чип тюнинг ваз 2144, который влияет именно на поведение легкового автомобиля на дороге, изменяет динамику и заявленную мощность двигателя, а также позволяет использовать незадействованные «таланты» авто. Сделать такие изменения можно только в тех машинах, где установлены «мозги» или электронный блок управления с микросхемой. Этот вид обновления вашего железного друга самый популярный и распространенный. Работа двигателя после этого получается более форсированной.

Специалистов, которые рекламируют услуги по перепрограммированию очень много, но здесь стоит помнить, что прошивка ваз 2114 должна выполняться профессионалами, для которых ваш заказ — это не первая «халтурка». Также надо быть уверенными, что помимо знаний и умений они также обладают необходимым оборудованием – программатором. Неправильно выполненная работа не только не улучшит мощность транспорта, но и может потребовать замены и ремонта электронных систем, следовательно, повлечь дополнительные расходы.

ЭБУ двигателя ВАЗ 2114

Средняя цена начинается от 1500-2000 рублей и зависит от года выпуска обновляемого транспорта, но возможно провести чип тюнинг ВАЗ 2114 своими руками.  Кроме этого, для улучшения характеристик не надо проводить замену двигателя на турбированный, что также снижает затраты и не требует переоформления паспортного средства на транспорт, а также позволяет спокойно проходить ежегодную техническую диагностику (осмотр) машины.

Перепрошивка изменяет параметры, выставленные заводом-изготовителем. Но ее задача не только поменять, но иногда и переделать некачественно настроенные данные. Благодаря этому контроль и регулировка подачи топлива, системы зажигания, подача воздуха и иные режимы становятся более продвинутыми и уже могут соответствовать стандартам Евро 2 и 3, что и разливается в наших автозаправках. Также перепрограммирование очень хорошо помогает при поломке каталитического нейтрализатора, устраняя данную ошибку.

Тюнинг двигателя ВАЗ 2114 8 клапанный инжектор своими руками

Есть много методов увеличения мощности двигателя, которые можно воплотить своими руками. Чтобы максимально увеличить возможности машины, нужно добавлять новые цилиндры. Но это самый радикальный и дорогостоящий метод, специалисты советуют обходиться без него или обращаться в автосервис к специалистам.

Общие сведения о двигателе ВАЗ 2114

Существует три модификации для этой модели. Если вы задаете себе вопрос, с чего начать тюнинг двигателя ВАЗ 2114, то сначала нужно понять, с каким материалом придется работать. Различают такие типы:

Чаще всего сегодня можно встретить второй вариант. Однако по сравнению с первым пунктом, у этого двигателя прибавилось всего 4 лошадиных силы, что сложно назвать достойной мощностью в наше время. Любая мастерская по ремонту предоставляет услугу тюнинга.

Специалисты же скажут, что самый недорогой способ «разогнать» машину – поставить фильтр нулевого сопротивления и увеличенную дроссельную заслонку. Еще реально установить спортивный распредвал (увеличение мощности на 20%). Можно пойти и более сложным путем, заменив многие детали на облегченные (поршни, шатуны, коленвал).

Способы увеличения мощности

Первый способ относится к самым надежным и эффективным. После предварительной диагностики, которая даст подробную информацию о деталях и внутренних системах (проводится в любом СТО), нужно правильно расточить поршень, поменять впускной коллектор и коленвал. Без станка и инструментов провести эту операцию не получится. Ведь если неправильно сточить поршень, буквально ошибившись на пару миллиметров, результаты будут катастрофическими. С финансовой точки зрения такая операция обойдется примерно в 400-500 долларов в мастерской, но мощность возрастет в 1.5 раза. Увы, вместе с ней увеличится и расход топлива.

Альтернативные способы

Более простой метод — замена воздушного фильтра. Расход топлива тут не увеличивается, а мощность возрастает на 10%. Вместе с этой процедурой можно убрать шероховатости на цилиндрах, провести шлифовку впускных каналов.

Другими словами, провести «генеральную уборку» в двигателе ВАЗ 2114. А вот с установкой турбонагнетателя нужно быть осторожней.

Несмотря на видимую простоту монтажа и стандартное оборудование (такую деталь можно купить на любом авторынке, просто зная модель своей машины), эта система даст очень большую нагрузку на трансмиссию.

Самый простой по действиям вариант – чип-тюнинг. Речь идет о перепрограммировании компьютерной системы двигателя. Сегодня существует очень много средств, каждое из которых меняет определенную сторону работу.

Например, можно уменьшить расход топлива, увеличить мощность разгона и так далее. Но тут не обойтись без специального оборудования – программинатора.

Зато после монтажа электронной платы на двигатель можно будет самостоятельно и неоднократно менять параметры.
