Наконец дошли руки сделать себе эту штуку. Процесс описывать нет смысла, он относительно простой, и есть в свободном доступе на первоисточнике http://primavistalab.ru/myengine/
Все ПО тоже взято с того же сайта и оно бесплатно. Можно конечно обходиться само диагностикой замыкая контакты ТЕ1 — Е1 в диагностической колодке и смотреть на чек считая ошибки, но многой важной информации так не получить.
На фото можно увидеть какие параметры можно считывать этим ПО, также можно использовать его на ноутбуке и наблюдать за изменениями прямо на ходу.
Многие уже делали подобный пост, но мой будет отличаться тем что я немного дополнил конструкцию. На двигателях с распределителем зажигания иногда приходиться выставлять заново зажигание если распределитель снимался. Делают это обычно стробоскопом, что не совсем удобно, а в этой программе можно отслеживать угол опережения зажигания на экране ПК. Но для правильной регулировки необходимо перевести блок управления двигателем, в режим диагностики замкнув контакты ТЕ1 — Е1, тогда угол зажигания устанавливается в номинал, и его можно точно откорректировать. Поставив дополнительный провод, теперь по мере надобности можно переходить в этот режим и выставлять зажигание не имея стробоскоп. На деле все проверено, это работает.

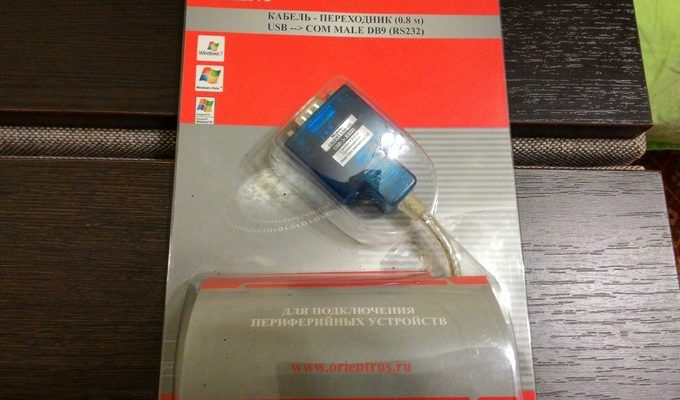

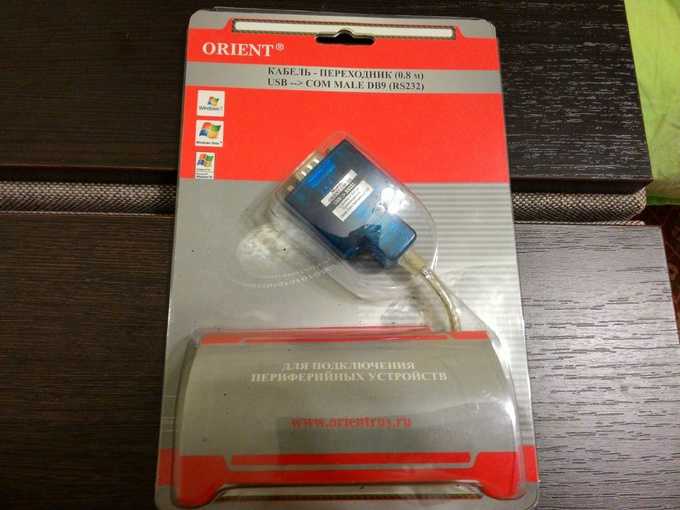

Переходник USB — COM — 500 руб.
Кабель — 100 руб.
Резистор — 10 руб.
Итого: 610 руб.
Accédez à des services de haute qualité, puissants et robustes. obd1 scanner sur Alibaba.com pour avoir amélioré les performances des moteurs et augmenté leur durée de vie dans une large mesure. Ces capacitifs et robustes. Les obd1 scanner ne sont pas seulement applicables aux véhicules, mais également idéaux pour tous les types de machines lourdes. La qualité de ceux-ci. obd1 scanner est absolument supérieur et ils sont fabriqués en utilisant les dernières technologies pour un meilleur support des moteurs et un bon fonctionnement de ceux-ci.
Le remarquable et exceptionnel. Les obd1 scanner présents sur le site sont proposés par certains des principaux fournisseurs et grossistes qui excellent depuis longtemps dans la fourniture de pièces de machines de qualité supérieure. Ces robustes. Les obd1 scanner sont antifriction, offrent des performances constantes et respectent l’environnement, qui sont les principaux avantages de ces produits. Vous pouvez choisir parmi plusieurs variétés d’essence et de diesel. obd1 scanner compatible avec tous les types de modèles.
Lorsque vous les achetez, ils sont efficaces et sans défaut. obd1 scanner sur Alibaba.com, vous avez le choix entre différentes variantes de produits en fonction de leurs tailles, puissance, capacités de couple, variétés de radiateurs et modèles pour répondre à vos besoins spécifiques. Le. obd1 scanner accessibles ici sont notamment le culbuteur, le suiveur d’arbre à cames, le roulement de bielle, le radiateur et bien d’autres, vous permettant littéralement d’accéder à tous les types de pièces. Le. obd1 scanner sont tous certifiés ISO, SGS, CE, IAF pour garantir une qualité optimale.
Explorez les différents. obd1 scanner est disponible sur Alibaba.com et économisez de l’argent lors de l’achat des produits. Tous ces produits sont disponibles en tant que commandes OEM sur les achats en gros avec des options pour personnaliser votre emballage et vos produits. Des offres massives sur ces articles vous attendent.
Автомобили и мотоциклы
Изменение этого параметра обновит результаты поиска
ЗАПУСК X431 OBD2 Сканер Elite CRE205 Авто OBD2 ABS SRS Считыватель кода Диагностические инструменты Масло TPMS DPF 5 Сброс Сервис CRP123E CR3001
Mayitr Новый 22P OBD1 До 16P OBD2 Конвертер Адаптер Кабель для toyota Диагностического сканера
12-контактный OBD 1-16-контактный OBD2 конвертер адаптер кабель для диагностического сканера для Gm
22-контактный КАБЕЛЬ-адаптер конвертера OBD1 – 16-контактный OBD2 для диагностического сканера
22-контактный OBD1 до 16-контактный OBD2 конвертер адаптер кабель для диагностического сканера TOYOTA
12-контактный OBD1 до 16-контактный OBD2 Автомобильный диагностический адаптер Разъем кабель для
ANBS Диагностический сканер 12-контактный OBD1 до 16-контактный OBD2 конвертер адаптер кабель для GM Car
Для GM OBD 12 PIN OBD1 к 16 PIN OBD2 адаптер кабельного диагностический сканер
Удлинитель патч-корда 14-контактный Obd1 к 16-контактный разъем Obd2 кабель-адаптер для Nissan
KW850 OBD2 Инструменты для диагностики автомобилей OBD 2 Автоматический диагностический инструмент Проверка двигателя Автомобильный автомобильный сканер Код Считыватель черный
Super Mini ELM327 Bluetooth V2.1 OBD2 Беспроводной автомобильный диагностический сканер Универсальный OBD II Автоматическое сканирование автомобиля Инструмент для диагностики неисправностей автомобиля
OBD1 12 контактов к OBD2 16 контактов Диагностика кабеля адаптера OBD II Адаптер сканера Разъем кабеля для GM
Сканер OBD II Профессиональный WIFI Bluetooth-совместимый считыватель светового кода Автомобильный тестер Инструмент обнаружения
Автомобильный диагностический сканер OBD2 Advanced ELM327 V2.1 Bluetooth
Диагностический кабель OBD2 для износостойкого сканирующего адаптера ELS27 для диагностического адаптера Ford
Вам может быть интересно
Диагностический Bluetooth инструмент для ремонта автомобиля ELM327 V2.1 OBD2
Мини ELM327 V1.5 Bluetooth OBD2 Беспроводной автомобильный диагностический сканер 2-слойная печатная плата ELM 327 PIC18F25K80 Чип Универсальный OBD II Протоколы Автомобильный считыватель кодов
Автомобильный сканер OBDII для диагностики
KW310 OBD2 Сканер для Auto OBD 2 Автомобильный сканер Диагностический инструмент Автомобильный сканер Автомобильный Инструменты Автомобиля Инструменты Русский язык PK Elm327
Автомобиль USB Vag-Com Интерфейс Кабель KKL VAG-COM 409.1 OBD2 II OBD Диагностический сканер Авто Кабель Aux
Сканеры и считыватели кода — устройства, извлекающие информацию бортового компьютера, поддерживающего беспроблемную работу автомобиля. В случае когда он прекращает функционировать гладко, возможные ошибки, вы можете увидеть с помощью любого даже самого простого считывателя кода, безусловно это облегчает процесс диагностики.
В мире инструментов развертки автомобиля и считывателей кода, OBD 1 сканер, стоит для бортовых диагностик на первом месте по простоте использования и удобству.
Начало бортовой диагностики.
Автомобили, произведенные ранее 1996 г., используют бортовые диагностические системы 1го поколения, они имеют название OBD-I. Первые системы OBD-I появились в конце 1970-х и начале 1980-х годов, и каждый производитель разработал свою собственную технологию интерфейса.
Это означает, что, хотя эти системы объединены в общую категорию БДС-I, у них очень мало общего. Каждый изготовитель имел свои собственные, индивидуальные штепсельные вилки OBD-I и jacks, и много блоков развертки OBD-I были конструированы для работы с автомобилями определенных моделей.
Например, блок развертки OBD-I который конструирован для работы с разъемом соединения сборочного конвейера GM не будет работать с Ford или Крайслером.
Положительный момент состоит в том, что зачастую на самом деле нет потребности в OBD-I .
Как выбрать блок развертки OBD 1?
Сканер OBD-II, в отличии от сканера OBD-I, взаимодействует с одной маркой, и необязательно будет взаимодействовать с другими. Тем не менее, некоторые из этих сканеров есть для универсального использования или могут взаимодейтсвовать с несколькими марками.
OEM-специфичные блоки развертки OBD-I используют hard-wired разъемы и програмное обеспечение которое только способно взаимодействовать с бортовыми компьютерами одиночного изготовления. Эти сканеры можно приобрести меньше чем $50.
Всеобщие и Multi-OEM блоки развертки отличают заменимыми разъемами и программным обеспечением которые могут отрегулировать больше чем одну модель авто. Некоторые из этих сканеров также предлагают сменные картриджи или модули, которые переключаются между различными производителями оборудования.
OBD-I сканеры, которые работают с различными производителями оборудования, как правило, намного дороже.
OBD 1 сканер возможности?
Сканеры OBD-I не имеют многих функций и возможностей сканеров OBD-II из-за ограничений систем OBD-I. Соответственно, специфические особенности любого сканера будут зависеть как от конкретной системы OBD-I, с которой Вы имеете дело, так и от самого сканера. Сканеры OBD-I предоставляют базовый доступ к потокам данных, и вы можете получить доступ к данным стоп-кадра, таблицам и аналогичной информации.
Блоки развертки OBD-I больше как простые читатели кода, в том что все они могут сделать коды дисплея. На самом деле, эти основные сканеры OBD-I фактически не отображают кодовый номер. Вместо этого они мигают светом, который вы должны посчитать.
Некоторые сканеры OBD-I могут очищать коды, а другие требуют, чтобы вы очистили коды с помощью основной процедуры, такой как отключение батареи или удаление предохранителя ECM.
Инструменты развертки комбинации OBD-I / OBD-II
Некоторые считыватели кода и инструменты развертки способны общаться и с системами OBD-I и OBD-II. Эти блоки развертки включают программное обеспечение которое может общаться с бортовыми компьютерами pre-1996 от множественных OEMs, программное обеспечение которое может взаимодействовать с системами 1996 OBD-II и множественные разъемы для того чтобы взаимодействовать с всем из вышеуказанного.
Профессиональные техники обычно используют комбинированные сканеры, которые могут работать практически с чем угодно, но вы можете купить потребительские устройства, которые владеют как более старыми, так и новыми транспортными средствами.
Чтение кодов без инструмента сканирования OBD-I
Большинство систем OBD-I включают встроенную функциональность, которая позволяет считывать коды, мигая контрольным светом двигателя, но процесс варьируется от одного OEM к другому.
К примеру Chrysler является одним из самых простых, так как все, что вам нужно сделать, это включить и выключить ключ зажигания несколько раз. Точная процедура такова: вкл, выкл, вкл, выкл, вкл, а затем оставьте его включенным, но не запускайте двигатель. Затем индикатор check engine будет мигать, чтобы указать, какие коды хранятся.
Одно моргание, далее короткая пауза и 7 морганий означают код 17.
Другие марки, такие как Ford и General Motors, немного сложнее. Эти транспортные средства требуют, чтобы вы закоротили клеммы в диагностическом разъеме, что приведет к тому, что контрольный индикатор двигателя будет мигать кодами. Прежде чем вы попытаетесь прочитать коды на одном из этих транспортных средств, это хорошая идея, чтобы проверить схему диагностического разъема на вашем автомобиле, чтобы убедиться, что все правильно работает.
И считыватели кода и инструменты развертки взаимодействуют с компьютером или диагностической системой автомобиля для того чтобы определить или устранить неисправность проблемы. Программа чтения кода — это упрощенная версия средства сканирования, но она способна выполнять только базовое сканирование кодов неисправностей. Инструмент развертки может прочитать и коды тревоги, и он может также обеспечить предварительные характеристики чтения и воспроизведения данных, базы знаний, диагностические процедуры, и встроенное оборудование для испытаний.
Поскольку эти устройства дешевы и просты в использовании , считыватели кода удобны для владельцев автомобилей и механиков, которые хотят читать и очищать диагностические коды. Инструменты сканирования стоят дороже, но могут делать все, что может сделать считыватель кода, а также предоставлять советы по устранению неполадок, считыванию данных и диагностическому оборудованию.
Профессиональные автомобильные техники, как правило, требуют высококачественных инструментов сканирования для эффективной работы, в то время как средний любитель заниматься автомобилем самостоятельно должен быть в состоянии справиться с недорогим считывателем кода или обратиться в близлежащий сервис, так где часто могут считать коды бесплатно.
Если бюджет является вашим приоритетом, возьмите свои коды в магазин автозапчастей или магазин. Многие проверяют коды бесплатно.
Считыватели кода плюсы и минусы
• Широкий диапазон цен делает широкий диапазон характеристик и вариантов.
• Очень доступный—многие доступны примерно за $ 20.
Не такие продвинутые, точные или полезные, как более дорогие инструменты сканирования.
Большинство людей часто могут получить бесплатную услугу чтения кода, предлагаемой местным магазином запчастей или воспользоваться поиском в интернете, чтобы узнать, что означает код неисправности.
Наборы функций во многом зависят от цены, любой считыватель кода может выполнять основную задачу чтения, отображения, очистки кодов и сброса индикатора контрольной лампочки двигателя в автомобиле.
Более продвинутые считыватели кода могут сделать следующее:
• Отображение кодовых имен неисправностей.
• Считать и показать данные в реальном масштабе времени.
• Отображение данных стоп-кадра.
• Отображение состояния монитора готовности.
• Сброс мониторов готовности.
• Обеспечить основной доступ к полному диапазону идентификаторов параметров (PIDs), предоставляемых бортовым компьютером транспортного средства.
Инструменты сканирования плюсы и минусы
• Сложный инструмент диагностики и устранения неполадок.
• Некоторые из них включают в себя расширенные функции чтения и воспроизведения данных, базы знаний, диагностические инструкции и встроенное оборудование для тестирования.
• Очень дорого—некоторые стоят несколько тысяч долларов.
Тратить много денег на инструмент сканирования потребительского класса имеет смысл только в том случае, если вы автолюбитель с небольшим парком транспортных средств
Инструменты сканирования обычно предлагают набор функций в зависимости от бюджета и предполагаемого использования. Недорогие средства сканирования потребительского класса предоставляют определения кода и основные советы по устранению неполадок. Высококачественные инструменты сканирования включают в себя более углубленные процедуры диагностики и устранения неполадок, а некоторые из них имеют встроенное испытательное оборудование, такое как оптические прицелы и мультиметры.
Вот некоторые из вещей, которые может сделать инструмент сканирования:
• Предоставите информацию по устранению неполадок.
• Запись и воспроизведение живых данных.
• График данных или конкретные PIDs графики.
• Считать изготовителя или относящиеся коды.
Еще один вариант для рассмотрения — это средство сканирования ELM327. Эти микроконтроллеры функционируют как интерфейс между бортовым компьютером автомобиля и персональным компьютером, который может быть легко заменен смартфоном, планшетом или ноутбуком. Эти устройства выполняют функции основного считывателя кода или расширенного средства сканирования.
Подводя итог, можно сказать, если вы задаетесь вопросом, следует ли вам получить средство для чтения кода или сканирования, начните с средства чтения кода. Таким образом, вы будете иметь базу знаний, не нанесете большой урон вашему бюджету. Если же вы являетесь механиком, считыватель основного кода может справиться с простой задачей очистки кодов и сброса контрольного света двигателя.
Немного о других способах диагностики
За исключением считывателей кода и инструментов развертки, есть и другие не менее важные инструменты в этой категории. К примеру базовый мультиметр, является частью оборудования, которое может оказаться чрезвычайно гибким. Это инструмент, который вы будете использовать, чтобы проверить все, от пробоя в вашей электрической системе до того, является ли элемент в вашем датчике нагретого O2 плохим или нет.
Если у вас есть доступ к некоторым типам областей, вы можете протестировать еще более широкий диапазон деталей и компонентов. Многие датчики и другие компоненты выдают сигналы, которые могут быть прочитаны с помощью оптического прицела, что может сделать его почти таким же незаменимым, как и основной мультиметр.
Недорогие альтернативы диагностического инструмента автомобиля
Независимо от того, является ли работа на автомобилях хобби или экономически обусловленной необходимостью, часто бывает лучше с недорогими альтернативами, чем с дорогим профессиональным инструментом. Трудно спорить с полезностью профессионального инструмента, но если вы просто возитесь с ним для удовольствия или пытаетесь сэкономить деньги, то, вероятно, лучше использовать более дешевый альтернативный инструмент сканирования.
Есть некоторые хорошие инструменты сканирования потребительского класса и считыватели кода, также есть один недорогой вариант, чтобы пойти с инструментом сканирования, который может взаимодействовать с вашим компьютером, телефоном или планшетом. Эти инструменты сканирования полагаются на программируемый микроконтроллер ELM327 и взаимодействуют с вашим компьютером, телефоном или планшетом через USB, Wi-Fi или Bluetooth.
