Описание:

OBD1 (GM12) коннектор прямоугольный формы, состоит из 12 контактов.

Где находится разъем для диагностики у Нексии

Разъем для диагностики 12 PIN у Daewoo Nexia/Lanos с 1995 по 2007 год включительно расположен под торпедой, со стороны водителя или под бардачком со стороны пассажира, вариантов несколько. Базирование разъема указано на схеме цифрой 3 и 9.

У моделей авто с 16 PIN с 2007 года колодка расположена всегда со стороны водителя. Базирование разъема указано на схеме цифрой 3.

.03.2009, 23:59

Под кожухом у ног пассажира (см. фото постом выше) находится находится ЭБУ.

Движок AM15SMS (как на Lanos&e), ЭБУ MR-140 Euro-3 (оттуда же).

Разъем ЭБУ — OBD II — торчит сверху.

.03.2009, 09:29

Павло,а где ты увидел обозначение марки эбу,у меня только ZV написано

.03.2009, 17:25

Атам ЭБУ точно MR-140. по фоткам точно он (и фишки, несчастной, на бензин нет)

.03.2009, 20:39

Модель ЭБУ вычислил порывшись по просторам веба. В том числе на форумах Шевроле Ланос. Там тоже обсуждается этот движок (A15SMS) и ЭБУ который им управляет. фотки и все заморочки совпадают (только на новых Нексиях и Ланосах 2008 года Евро 3 надо делать “обучение” датчика коленвала), т.к. ЭБУ и программа, похоже, одинаковые.

Атам ЭБУ точно MR-140. по фоткам точно он (и фишки, пресловутой, на бензин нет)

Эбу у меня похожее на фотке только колодка под торпедой.С нова горит ЧЕК (1336)Неужели узбеки не знают,что эта проблема абсолютно у всех нексий,или это специально что бы делать ТО в сервисе?

.03.2009, 12:13

А ты у себя нашёл? Потепления жду.

Тепло будет, переверну весь салон.

.02.2009, 22:09

У меня ,,ксю,, 2808г. новый кузов движок 8 клапанов. Блок и сейчас на том же месте ,но он другой.

Фишки на бензин нет вообщем , диагн. разъём совершенно другой, контакты размещены по другому.

Диагностический разъем ОBD-2 он 12 ШТЫРЬКОВЫЙ. Размещен, как на фото показано, справа от ног пассажира, под малеханькой крышкой.

Распиновка ЭБУ GM IEFI‐6 – Daewoo Nexia/Lanos

Для прошивки ECU (мозгов) необходимо подключить программатор, для чего нужно знать распиновку и назначения выводов у электронного блока управления (ECU). В статье “Компьютерная диагностика Daewoo Nexia/Lanos своими руками” имеется информация о типах ЭБУ которые ставились на данный автомобиль в зависимости от года выпуска.

Выбор оборудования для диагностики Дэу Нексии/Ланос

Поиск диагностического разъема необходим для подключения адаптера или сканера, программатора.

  • Если на авто стоит разъем GM, значит для диагностики потребуется связка Vagcom 409.1 переходник на OBD2 или K-line адаптер с колодкой GM;
  • В случае разъема OBD2 можно подключать Vagcom, K-line или ELM327 в блютуз или USB варианте.

Рекомендуется прочитать статьи по данной теме:

Daewoo nexia | система самодиагностики (obd) и коды

На моделях с 1990 до 1994 года устанавливается система самодиагностики OBD1, а с 1995 года – система самодиагностики OBD2.

Для определения кодов неисправности в системе OBD1 необходимо просто рассоединить проверочный разъем, расположенный под панелью приборов. Но для определения кодов неисправностей в системе OBD2 необходимо использование специального прибора для просмотра кодов неисправностей.

Для проведения диагностики системы уменьшения токсичности выхлопных газов и управления работой двигателя желательно использовать цифровой вольтметр, который имеет высокое входное сопротивление и не влияет на работу проверяемой цепи (см. рис. Цифровой вольтметр).

Для определения кодов неисправностей и анализа систем управления двигателем необходимо использовать специальные сканеры (см. рис. Сканер).

Блок ECM содержит встроенную систему самодиагностики, которая обнаруживает и классифицирует неисправности в электрических цепях. Когда модуль ECM обнаруживает неисправность, загорается контрольная лампа «check engine», неисправность идентифицируется, и код неисправности записывается в память и сохраняется в ней.

Имеются четыре способа самодиагностики неисправности двигателя. Контрольная лампа «check engine» загорается, если имеется неисправность в U-способе.

U-способ наиболее удобен для пользователя.

Способ чтения памяти. Предназначен для отдела технического обслуживания для проверки запасенных кодов неисправностей.

D-способ. Используется для проверки неисправных частей.

Способ очистки. Предназначен для удаления записанных кодов неисправности.

Коды неисправности

Электрическая цепь или система

Вероятная причина

Коды неисправности в системе самодиагностики OBD2 состоят из пяти цифр.

Коды неисправности системы самодиагностики OBD2

Код

Неисправность

R0100

R0101

R0102

R0103

R0105

R0106

R0107

R0108

R0115

R0116

R0117

R0120

R0121

R0122

R0123

R0125

R0130

R0133

R0135

R0136

R0139

R0141

R0170

R0181

R0182

R0183

R0201

R0202

R0203

R0204

R0261

R0262

R0264

R0265

R0267

R0268

R0270

R0271

R0301

R0302

R0303

R0304

R0325

R0335

R0336

R0340

R0341

R0400

R0403

R0420

R0440

R0441

R0443

R0446

R0451

R0452

R0453

R0461

R0462

R0463

R0500

R0505

R0506

R0507

R0600

R0601

R0703

R0705

R0710

R0720

R0725

R0731 – R0734

R0740 и R0743

R0748 – R0763

Scan tool pro – бюджетный мультисканер для daewoo nexia

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2021 – пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями Daewoo Nexia с 2008 года выпуска.

По ссылке указанной справа можно ознакомиться со сканером для автодиагностики “Scan Tool Pro”. Это сайт официального дилера, который дает гарантию 12 месяцев.

Решил я значит воспользоваться разъем. Посмотреть что да как… Взял у товарища elm327 но так как машинка шестого года то там стоит разъем GM12 он же odb1, тобишь нужен переходник. Заглянул на тот самый китайский сайт, цена переходника 300-400р. Но, есть большое НО — распиновка из интернета и распиновка в машине отличается.

Ваши права

Powered by vBulletin® Version 4.2.3

Где находится obd разъем ?

Подскажите, пожалуйста, где находится obd разъем в новой Nexia? В интернете нашел, что под ногами пассажира, все там облазил, внешне ничего подобного нет. Может быть он в боковой накладке, под бардачком? Если да, то как ее можно снять?

Заранее спасибо кто поможет!

я слышал что он снизу бардачка торчать должен

Код ошибки:  Разъем диагностики OBD-II, как интерфейс для IoT / Блог компании Unet / Хабр

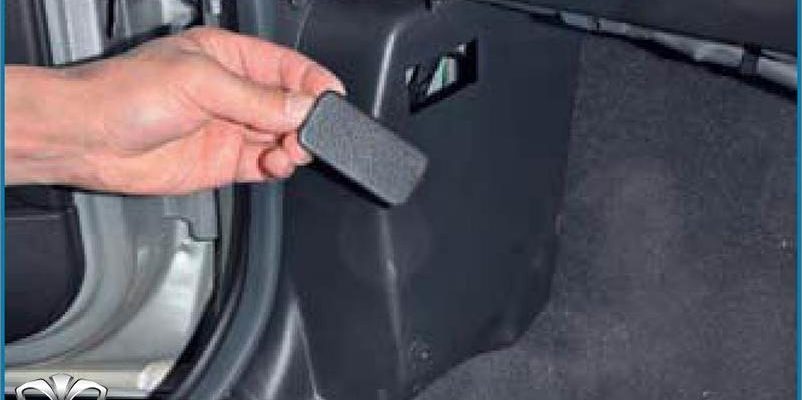

Да, он находится в ногах у пассажира на боковой накладке. Есть маленькое окошечко, через которое можно подключить разъем ОБД. Можно снять накладку, там два шурупа подобных дюбелю, вывернуть винты, затем вытаскиваются основные стержни, которые держут крышку. Там же находится переключатель октан корректора.

Последний раз редактировалось Владимир51; 26.10.2021 в 01:10 .

Диагностика абс через obd2 разъем

При возникновении неполадок с ABS, компьютерная автодиагностика так же поможет выявить неисправность. Сканирование позволяет выявить ошибки АБС, поможет выявить обрывы цепи, слабый контакт разъемов, причину того почему горит лампочка ABS.

Диагностический разъем в автомобилях daewoo

Диагностические разъемы Daewoo — внешний вид, расположение, назначение выводов

Внешний вид

Краткое описание

Марки и года

12-ти контактный

все модели 1990-2000г.

16-ти контактный разъем OBD-II

все модели после 2000 г

Тип разъема №1 — 12-ти контактный

Марки и года: все модели 1990-2000 г.

Назначение выводов диагностического разъема

Вывод

Назначение

A

Масса

B

L-линия диагностики двигателя (в том числе линия считывания медленных кодов самодиагностики), ABS (8192-Baud Serial Data) (не всегда разведена)

C

AIR (не всегда разведена)

D

SES-Lamp — линия лампы самодиагностики (не всегда разведена)

E

K-линия диагностики (160-Baud Serial Data)

F

TCC (не всегда разведена). На некоторых моделях — питание 12В

G

Управление бензонасосом (не всегда разведена)

J

K-линия диагностики подушек безопасности (AirBag) (8192-Baud Serial Data)

M

K-линия диагностики двигателя, ABS

Типичное расположение: в салоне под торпедой. Может располагаться как со стороны водителя, так и со стороны пассажира

Внешний вид

Типразъема №2 — 16-ти контактный разъем OBD-II

Марки года: все модели после 2000 г.

Назначение выводов диагностического разъема

Вывод

Назначение

2



J1850 Шина

4



Заземление кузова

5



Сигнальное заземление

6



Линия CAN-High, J-2284

7



К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)

10



J1850 Шина

14



Линия CAN-Low, J-228

15



L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)

16



Питание 12В от АКБ

Типичное расположение: в салоне под торпедой со стороны водителя

Внешний вид

o-b-d.ru

Диагностический разъём на daewoo

Распиновка разъемов на Daewoo

Тип разъема №1 — 12-ти контактный прямоугольный разъемМарки и года (ориентировочно): все модели 1990-2000 гг. Типичное расположение: в салоне под торпедой. Может располагаться как со стороны водителя, так и со стороны пассажира.

Внешний вид:

Назначение выводов диагностического разъема:A — МассаB — L-линия диагностики двигателя (в том числе линия считывания медленных кодов самодиагностики), ABS (8192-Baud Serial Data) (не всегда разведена)C — AIR (не всегда разведена)

H — 12В (отсутствует на некоторых моделях)

D — SES-Lamp — линия лампы самодиагностики (не всегда разведена)

E — K-линия диагностики (160-Baud Serial Data)F — TCC (не всегда разведена). На некоторых моделях — питание 12ВG — Управление бензонасосом (не всегда разведена) или  12В замок зажигания (отсутствует на некоторых моделях, напряжение может отсутствовать при включенном зажигании и незаведенном двигателе)J — K-линия диагностики подушек безопасности (AirBag) (8192-Baud Serial Data)M — K-линия диагностики двигателя, ABS

Примеры расположения разъема на отдельных моделях автомобилей Daewoo:

·         Daewoo Lanos (после 1997 г. включительно). Расположение: в районе правой ноги переднего пассажира

·         Daewoo Nubira (1997-1999 гг.). Расположение: в районе правой ноги переднего пассажира

·         Daewoo Nexia (после 1995 г. включительно). Расположение: в районе правой ноги переднего пассажира

·         Daewoo Espero (после 1995 г. включительно). Расположение: в районе правой ноги переднего пассажира

·         Daewoo Matiz (1998-2000 гг.). Расположение: под торпедой со стороны переднего пассажира

Тип разъема №2 — 16-ти контактный разъем OBD-II в форме трапеции Марки и года (ориентировочно): все модели после 2000 г.     Типичное расположение: в салоне под торпедой со стороны водителя.

Внешний вид:

Назначение выводов диагностическогоразъема:

Примеры расположения разъема на отдельных моделях автомобилей Daewoo:

·         Daewoo Nubira II (2000-2002 гг.)Расположение: в районе левой ноги водителя

Если принято решение о ремонте, то следует произвести

  • извлечение уплотнительного кольца из тормозного цилиндра;
  • извлечение стопорного кольца (с использованием отвёртки);
  • извлечение, смазка манжета тормозной жидкостью и замена установленных комплектующих деталей тормозного цилиндра на новые детали;
  • фиксацию стопорным кольцом;
  • отсоединение регуляторов задних колёс от тормозного цилиндра;
  • разборку, промывание, очистку от загрязнений регуляторов;
  • сборку и установку регуляторов давления на главный цилиндр.

При разборке и замене комплектующих деталей, главное, что надо запомнить, так это порядок их сборки, в противном случае возникнут проблемы с их установкой на прежнее место.

Замена замка

Замок водительской двери Нексия находится под декоративной панелью, которую необходимо снять. Вне зависимости от того, какая дверца разбирается: задняя или передняя, работа проводится из салона. Основные шаги: изучение схемы, демонтаж ручки, выемка обшивки, получение доступа к прибору. Алгоритм действий:

  1. Извлечь заглушки. Открутить винты рукояти. Снять верхнюю накладку.
  2. Отсоединить верхнюю часть облицовки посредством отстегивания пластмассовых клипс.
  3. Отключить проводку от динамиков, стеклоподъемников.
  4. Отстегнуть нижнюю часть обшивки. Изъять панель.
  5. Открутить крепежи, удерживающие замок.

Теперь запирающий элемент на Daewoo Nexia можно осмотреть, выявить причину поломки, провести ремонт.

Чтобы заменить устройство полностью, откручиваются фиксирующие крепежи и пластиковая коробка вынимается. После этого проводится установка нового устройства:

  1. Ниша, куда будет ставиться замок, очищается от загрязнений.
  2. Проводится смазка силиконом и антикоррозийным средством.
  3. Коробка вставляется плотно, фиксируется крепежными элементами.
  4. Закрепляется тяга, левый и правый фиксатор. Подключаются провода.
  5. Проверяется работоспособность фрагмента.

Только после проверки проводится обратный сбор. Если приобретена неоригинальная деталь, то требуется запилка краев. О необходимости этого действия скажет тугой ход ключа.

Замена ручки и установка замка зажигания

Внешняя ручка, как и внутренняя, снимается изнутри. Обшивка полностью не демонтируется, но осуществляется раскрутка рукояти и снятие накладки. Далее по инструкции:

  1. Рукоять крепится двумя болтами: сверху и снизу. Крепежи скрыты заглушками. После их съема метизы выкручиваются.
  2. Снимается накладная деталь, отстегивается верхний ряд обшивочных клипс.
  3. Крестообразная отвертка и торцевой ключ позволяют открепить ручку, которая закреплена гайкой и болтом с внутренней и внешней части.
  4. Ниша, где стояла ручка очищается и обрабатывается специальными веществами. Только после этого можно крепить новый прибор.

Сборка проводится в обратном порядке.

Чаще всего неисправности появляются весной. Даже на новом элементе из-за перепадов температур образовываются микротрещины. Ремонтировать целесообразно замок, дверная ручка поддается только регулировки. Если рукоять надломлена, то починка продлит детали жизнь лишь на короткий срок, поэтому лучше сразу заменить ее на новую.

  • демонтаж рулевой колонки;
  • выкручивание болтов, фиксирующих выключатель (с помощью молотка и зубила);
  • монтаж нового замка зажигания (в обратном порядке). При этом болты крепления должны быть заменены на новые.

Если для вас важна экономическая составляющая ремонта Daewoo Nexia и вы владеете необходимым запасом знаний технологии проведения соответствующих видов работ, то проведение ремонта своими руками не будет составлять для вас большого труда. Достаточно быть уверенным в себе, иметь специальный комплект инструментов и свободное время. Надеемся, что наша статья стала для вас информативной и полезной.

Как подключить elm327 obd2 адаптера к деу нексии, daewoo nexia.

ODB адартер можно купить на алиэкспресс за 8,99$, вот ссыка на товар В видео показана …

Комплектация и типы дэу нексия

Daewoo Nexia долгое время оснащалась одним 1.5 двигателем, который менялся по мере своего морального устарения. Мощность этого двигателя была вполне приличной — до 100 лошадиных сил — при наличии 16-ти клапанной головки блока цилиндров. Но она встречалась достаточно редко, куда чаще шла 8-клапанная, с которой двигатель выдавал 75 “лошадок”. В 2008 году, на смену не отвечавшим требованиям Евро-3 движкам, пришел двигатель 1.6, мощностью в 109 лошадиных сил.

Код ошибки:  Интернет-магазин диагностических адаптеров и автосканеров - продажа в Красноярске

Нексия имеет три варианта кузова:

  • седан;
  • трех дверный хэтчбек;
  • пяти дверный хэтчбек.

При этом на российском рынке Daewoo Nexia продавалась только в кузове седан двух комплектаций: GL и GLE. Базовая GL выглядит аскетичной — простенькая магнитола да кондиционер. Люксовая GLE же имеет более привлекательный внешний вид — декоративные колпаки, шильдики, крашенные бамперы, солнцезащитная полоса на лобовом… К тому же расширенная комплектация оборудована электростеклопдъемниками, центральным замком, мягкой оббивкой дверей. Предусмотрена установка кондиционера и ГУРа, но не все машины были ими оснащены.

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

Ликвидируем неисправность бензонасоса

Отказы двигателя Daewoo Nexia, вплоть до невозможности выполнить запуск, часто являются следствием нарушения в работе топливной системы. Вероятной причиной таких нарушений может быть неисправность бензонасоса.

Конструкция бензонасоса позволяет восстановить его функциональность. Для этого рекомендуется выполнить технологические операции:

  • демонтаж бензонасоса из автомобиля;
  • демонтаж шланга;
  • демонтаж бензонасоса из кронштейна.

Переходим к следующей операции:

  • отгиб завальцовки с помощью отвёртки (со стороны заборного патрубка);
  • демонтаж крышки.

По центру крышки есть конструктивное углубление, что служит опорой для вала двигателя.

Выполняем следующие операции:

  • изготовление металлической пластины толщиной около 2 мм (по размеру углубления);
  • размещение пластины в углубление на крышке.

Если в результате проведённых операций не удалось добиться нужного результата, то возможно использование соответствующего конструктивного элемента от автомобилей ГАЗ или ВАЗ.

Лямбда-зонд

Считывания показателей соотношения кислорода в газах происходит в реальном времени через порт диагностики OBD2. Амплитуда сигнала находится в диапазонах:

  • 0,1 В – высокий уровень кислорода, бедная топливная смесь;
  • 0,9 В – низкий порог, богатое насыщение цилиндров.

Небольшие отклонения от заданных параметров допускаются. Несоответствие показателей свидетельствует о проблемах с зондом.

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Нексия замена старого разъема obd1на obd2

На каждой третьей Нексии «старого образца» можно наблюдать положение дросселя, диагностический разъём дэу нексия от нуля при не нажатой педали акселератора «газа». Тросик необходимо снять, закачать между тросом и оплёткой силиконовую смазку и отрегулировать натяжение свободный ход тросике «с запасом» 2 Дефект ПО ЭБУ 1.

На нексии с Евро-3 ЭБУ стоит MR  диагностика ЭБУ SiriusD4/SiriusD42, MR/HV; AISIN, ZF-4P16; ABS Bosch…

Для ЗАЗ Chance 1. Нажать кнопку «Параметры» 7.

Подсоедините сканнер к разъему передачи данных.

Выбрать модель автомобиля и модель двигателя 5. Убедиться в адекватности показаний датчика давления кПа для АТМ 7.

При обнаружении ошибки в п. Убедиться в адекватности давления во впуске кПа При избытке воздуха шаг РХХ меньше 20 — прикрываем заслонку, вращая винт против часовой стрелки.

После регулировки необходимо убедиться, что напряжение ДПДЗ не ушло ниже 0,48В, что привод заслонки доходит до регулировочного болта упирается в него без зазора , и что заслонку не «закусывает» и резком закрытии.

При нехватке воздуха шаг РХХ больше 30 — снимаем РХХ и промываем наконечник при помощи аэрозоля «Очиститель карбюратора» либо обычным бензином. Если этого недостаточно — приоткрываем заслонку, вращая регулировочный винт по часовой стрелке. После регулировки необходимо убедиться, что напряжение ДПДЗ при закрытом дросселе не ушло выше 0,56В.

Сам переключатель «перемычка» в автомобиле Nexia находится за боковой обшивкой возле правой ноги переднего пассажира; в автомобиле Lanos — либо за той же обшивкой, либо под передним сидением. Как правило, «с завода» переключатель таблиц у Нексии установлен на «83», а у Ланоса — на «91».

Вы можете самостоятельно переключать таблицы, руководствуясь следующей схемой: Для повседневной эксплуатации при использовании «девяносто второго» бензина целесообразно установить перемычку на «87»!

Тросик необходимо снять, закачать между тросом и оплёткой силиконовую смазку и отрегулировать натяжение свободный ход тросике «с запасом» 2 Дефект ПО ЭБУ 1.

В этом случае необходимо заглушить клапан продувки адсорбера. Нажать кнопку «Параметры» 7.

Убедиться в адекватности показаний датчика давления кПа для АТМ 8. Убедиться в адекватности давления во впуске на ХХ кПа Убедиться в адекватности объёма воздуха на ХХ — только для 1.

Это поможет устранить неисправность без дальнейшей проверки и сэкономит время. Не используйте таблицу диагностических кодов неисправностей для исправления неисправности, появляющейся периодически.

Неисправность должна присутствовать постоянно для ее обнаружения. Неправильное использование таблицы диагностических кодов неисправностей может стать причиной ненужной замены частей. Наибольшие неисправности, появляющиеся периодически, вызваны неисправными электрическими соединениями или неисправными проводами.

Осторожно проверьте подозреваемые в неисправности цепи в следующем порядке: Все клеммы разъема в неисправной цепи должны быть аккуратно проверены, исправлены или заменены для обеспечения надлежащего контакта; плохое соединение клеммы с проводом.

В этом случае необходимо снять клемму с корпуса разъема. Если при визуальном осмотре причина неисправности не обнаружена, автомобилем следует управлять с подключенным вольтметром или сканнером к подозреваемой цепи.

Несоответствующее напряжение или несоответствующее показание сканнера показывает неисправность в цепи. Загорание контрольной лампы неисправности без диагностических кодов неисправностей может произойти по следующим причинам:

Новая нексия

После рестайла 2008-го года, который обновил бамперы, фары и интеръер Нексии (помимо нового движка), настала пора второго поколения, которое пришлось на 2021 год. С этого времени на конвейере началось постепенное замещение Daewoo Nexia Ravon Nexia — бюджетной моделью, которая является результатом слияния седана и хэтчбека Шевроле Авео.

Отображение

  • Линейный вид
  • Комбинированный вид
  • Древовидный вид

Положение дроссельной заслонки

Считывание показаний осуществляется в процентном виде. Нормальное значение равно около 11%.

Наличие ошибки 0122 ДПДЗ на сканере говорит о возможной неисправности цепи или датчика.

Похожие темы

от MORO в разделе Электрооборудование и электроника

от Dr. Art в разделе Электрооборудование и электроника

Причины неисправности

Замок пассажирской двери Дэу Нексия заблокируется, если произошла поломка внутренних зубцов. Скрип во время поворота ключа – первый симптом того, что потребуется ремонт. Неисправность становится следствием ряда причин:

  • длительный срок эксплуатации, износ отдельных запчастей;
  • надлом штифта, металл заржавел частично или полностью;
  • попадание в сердцевину воды, агрессивных моющих средств;
  • деформация дверной карты во время аварии;
  • недостаточный уход, воздействие климата;
  • попытка взлома.
Код ошибки:  Жах на вулиці В'язів (1984) - IMDb

Иногда достаточно провести смазку внутренних деталей или заменить личинку. Если дверь плохо закрывается/открывается, отскакивает от кузовного обода, провисает или виден большой зазор, то потребуется регулировка двери, замка или ручки. Чтобы установить причину, проводится визуальный осмотр.

Проблемы возникшие из-за деформации кузова не решит регулировка. В таком случае сначала рихтуется поврежденная конструкция, а затем ремонтируются основные запчасти.

Замыкающий прибор на Дэу обойдется порядка 1000-1500 руб., а цена сердцевины составит не более 500 руб. Перед приобретением запчастей выполняется диагностика. На основе ее результатов закупаются детали и подготавливается инструмент. Перечислим необходимые элементы, которые позволит снять автомобильную обшивку, отремонтировать или заменить замок (частично/полностью), провести регулировочные и профилактические работы:

  • смазочное средство;
  • гаечный ключ;
  • панельные клипсы;
  • накладка;
  • рожковый ключ;
  • молоток;
  • антикоррозийное вещество;
  • напильник;
  • плоскогубцы;
  • металлические пилки;
  • метизы;
  • набор отверток.

Дверь не будет легко открываться и закрываться, если не провести доработку механизма после установки. Именно неграмотный ремонт или несоблюдение пошаговой инструкции приводят к тому, что скоро снова потребуется еще одно вмешательство.

Отдельные элементы без специального образования заменить обычному водителю трудно, поэтому если коробка замка в хорошем состоянии, меняется сердцевина.

Процесс демонтажа производится в несколько этапов

  • отбор тормозной жидкости из бачка (при помощи груши или шприца);
  • отпуск штуцеров тормозных трубок от цилиндра и регуляторы давления задних колёс (используется ключ 22);
  • откручивание гаек крепления цилиндра к усилителю тормозов;
  • отсоединение тормозных трубок от цилиндра.

Не является очень сложным для выполнения самостоятельного монтажа ‒ новый главный тормозной цилиндр.

Распиновка:

12345678
910111213141516
Меньшая сторона трапеции

Регулировка замка

Она необходима даже при незначительных отклонениях. Опытные автомобилисты рекомендуют проводить профилактику не реже двух раз в год: перед наступлением холодов и после них. Стандартная регулировка:

  1. Открутить болты на стойке машины.
  2. Поставить винты под ровным углом. Элементы не должны выпирать или находится в удалении.
  3. Ослабить болты или затянуть их. После каждого действия проверяется работа замка.

Как только достигнут плавный ход элемента, положение винтов фиксируется.

Ремонт тормозного цилиндра daewoo nexia самостоятельно

Увеличенный ход педали тормоза, а также её «мягкость» указывает на отсутствие герметичности тормозной системы. Главный тормозной цилиндр в этом случае должен быть заменён или отремонтирован.

Температуры охлаждающей жидкости

Если есть подозрения на неисправность элемента, сканирование поможет выявить проблему. На экране отображаются текущие данные градусах. Их ненормальное отклонение говорит о дефекте измерителя температуры.

На 16V версиях устанавливается два типа блоков: DELCO KDAC и SIRIUS. 8V версии оснащаются GM Delco и MR140 вариантами. На автомобилях есть два типа диагностических колодок: GM12 (12 контактов) и OBD2 (16 пин).

  • если на авто стоит разъем GM, значит для диагностики потребуется связка Vagcom 409.1 переходник на OBD2 или K-line адаптер с колодкой GM;
  • в случае разъема OBD2 можно подключать Vagcom, K-line или ELM327 в блютуз или USB варианте.

Считывание информации происходит аналогично.

Устройство замка передней двери

Замок двери Нексия имеет зубцы, которые вращаются благодаря повороту ключа. Когда штифты расходятся, дверца открывается, сходятся – закрывается. Движению способствует наличие пазов, куда попадают зубцы. Если одна из деталей сломается или заржавеет, ход будет затруднен и произойдет блокировка механизма. Если полотно заклинило и не открывается, значит, штифты до конца не завершили свой путь из-за нарушения кодировки.

Ремонт Daewoo Nexia своими руками требует обязательного соблюдения некоторых правил:

Перед проведением техобслуживания или ремонта, необходимо отключить «массовый» провод аккумуляторной батареи, с соблюдением всех соответствующих мер предосторожности. Это предотвратит возникновение короткого замыкания и в результате возникновение опасных ситуаций, несущих угрозу здоровью и жизни автовладельца, ведущих к повреждению не только аккумулятора, но и автомобиля.

При демонтаже воздухоочистителя, после завершения процесса, рекомендуется закрыть впускные трубопроводы с целью исключения возможности попадания предметов, вызывающих отказ двигателя.

Фото расположения колодок:

Детальнее рассмотреть позицию можно на фотографии. С расположением электронного блока управления можно ознакомиться по ссылке в статье “Диагностика Дэу Нексии”

Выводы и их назначение:

ЦветНазначение
2J1850 Шина
4Заземление кузова
5Сигнальное заземление
6Линия CAN-High, J-2284
7К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10J1850 Шина-
14Линия CAN-Low, J-2284
15L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16Питание 12В от АКБ

Recommendations

ELM327 на старую Нексию с obd1 не пойдет, как ни старайся. Тыщу раз проверено и обсуждено на всех форумах. Пойдет кабель — адаптер vag com 409 и прога delco, которая есть как на комп, так и мобильная версия на андроид. Я шил эбу на R9 через него (чип ch340, но смарт увидел эбу только через такой же адаптер на чипе ftdi).

2нижних слева перемыкаешь, включаешь зажигание и гляди ошибки, первые 3раза будет 12, это значит проверка, далее пойдут ошибки уже, некоторые из них сопровождаются включением вентилятора, это норма, не пугайся.

Ниже в комментах есть картинка, обычной скрепкой соединяем А и В. После этого вставляем ключ, включаем зажигание, но не заводим, смотрим, считаешь сколько раз моргает.

А если чек не горит, смысл проверять нету же?

Почему ж нету, он покажет ошибки (если есть) те что сохранились, конечно если не сбрасывали, или аккумулятор не снимали.

У меня на трассе временами при скорости 110 загорается чек, через минуту пропадает.Машина как ехала так же едет, что может быть хз

Вот раз загорелся, значит точно в памяти остался.

Дорого нашёл. у меня 240 р стоит, с алика, и подходит без проблем

Набрал в поиске на алике переходник OBD2-GM12. Все работает нормально

После публикации записи о самостоятельной диагностике SENS у меня промелькнула мысль о том, что неплохо бы сделать аналогичную запись для владельцев Ланосов… но прикинув, сколько времени и сил займёт детальное изложение суди данного вопроса, а так же то, насколько будет трудно с одной стороны сделать материал доступным, а с другой — чтобы у диагностов не возникло желания вступить в полемику, благополучно плюнул на это дело.

Как и в случае с SENS-ом, нам потребуется K-Line адаптер и ПК под управлением ОС Windows. А вот дальше — всё зависит от года выпуска Вашего авто. На автомобилях Daewoo Nexia, Chevrolet Lanos, Chevrolet Nexia, Nexia-2 и ЗАЗ Chance 1.5 в зависимости от года выпуска устанавливались следующие типы ЭБУ:

Daewoo Nexia, Chevrolet Lanos до 2007 года выпуска включительно (Евро-0, Евро-2) — Delco Multec IEFI (диагностическая колодка GM-12)

Chevrolet Nexia, Chevrolet Lanos, ЗАЗ Chance 2008-2009 годов выпуска (Евро-3) — Delphi MR-140 (диагностическая колодка OBD-II). Встречаются так же автомобили ЗАЗ Chance 1.5 2021 года выпуска с ЭБУ MR-140.

Daewoo Nexia 1.6 DOHC с 2008 года (Евро-3) — Sirius D42 (диагностическая колодка OBD-II). Встречаются так же автомобили Nexia 1.6 DOHC 2007 года выпуска с ЭБУ Sirius.

ЗАЗ Chance 1.5 с 2021 года (Евро-3, Евро-4) — Микас 10.3 (М114), аналогичный применяемым на автомобилях SENS (Chance) 1.3 (диагностическая колодка OBD-II)

Оцените статью
OBD
Добавить комментарий

Adblock
detector
