Адаптация блока управления lanos и датчики привода chevrolet lanos

Какие последствия возникают при неисправности ДПРВ на Ланосе

Многие автовладельцы не уделяют должного внимания неисправностям элементов, но единственное, что заставляет задуматься о поиске и устранению неисправности — это индикация «Чек энжин» на панели приборов. Если продолжать ездить на автомобиле с неисправным элементом ДПРВ, то это повлечет за собой возникновения таких последствий:

Датчик фаз стоит недорого, и в случае его неисправности, он подлежит замене. Перед этим необходимо убедиться, что деталь действительно неисправна, и нуждается в замене.

Как понять, что дроссель нуждается в «переобучении»

Необходимость адаптации возникает в таких случаях:

Были случаи, когда после длительного простоя или наступления холодов двигатель не хотел нормально заводиться или работать на холостых. То есть, буквально первая ночь морозов, а утром автомобиль не хочет нормально работать. Если нет у вас специального диагностического оборудования и программного обеспечения, то можно провести адаптацию самостоятельно.

На СТО данная услуга будет стоить от 700 до 1000 рублей, в зависимости от марки автомобиля.

Зачем вам сразу платить деньги, если можно попробовать самому «обучить» дроссель?

Система регулирования холостого хода

Напомним, что задачей данной системы является поддержание оборотов двигателя на холостом ходу в заданном диапазоне. Которые зависят от температуры охлаждающей жидкости. Благодаря работе этой системы включение мощных энергопотребителей (таких как электровентилятор системы охлаждения, кондиционер, дальний свет) практически не сказывается на работе двигателя. Владельцам впрысковых автомобилей нередко приходится сталкиваться с проблемами, которые вызваны неисправностями системы регулирования холостого хода. Например, двигатель запускается только с нажатием на педаль акселератора и глохнет при ее отпускании, двигатель глохнет при выжимании сцепления в момент переключения передачи. Возможны ситуации, когда на холостом ходу обороты двигателя нестабильны. Или лежат в диапазоне от 1500 до 3000 об/мин вместо привычных 800 – 1000 об/мин. Попытаемся выяснить, чем вызваны вышеописанные особенности в поведении двигателя.

Основным исполнительным механизмом данной системы является регулятор холостого хода, представляющий собой реверсивный шаговый электродвигатель. Он установлен на корпусе дроссельного патрубка. При перемещении конусного наконечника регулятора изменяется проходное сечение байпасного канала, через который в двигатель поступает воздух (следует отметить, что через закрытую дроссельную заслонку в двигатель также поступает воздух, но его количество невелико, около трех-четырех килограмм в час). Встречаются следующие виды неисправностей, связанных с регулятором холостого хода:

Проверить работоспособность регулятора холостого хода можно с помощью диагностического тестера, выбрав в меню режим управления исполнительными механизмами. Тут существуют два варианта: с помощью тестера можно задавать желаемые обороты холостого хода либо желаемое положение (в шагах) регулятора. По реакции двигателя на команды тестера можно судить об исправности исполнительного механизма.

Во многих комплектациях (но не во всех) бортовая диагностика способна оценить целостность электрических цепей управления регулятором холостого хода. Для этих неисправностей зарезервированы коды Р1513, Р1514. В том случае, если подобная диагностика не реализована в контроллере вашего автомобиля, проверки цепей приходится выполнять вручную с помощью омметра.

Если на холостом ходу реальные обороты двигателя отличаются от желаемых, и при этом контроллеру не удается привести их в соответствие, добавляя или уменьшая количество воздуха через регулятор холостого хода, через некоторое время в памяти ошибок контроллера могут быть зафиксированы коды:

Датчик положения дроссельной заслонки

Для определения режима холостого хода используется датчик положения дроссельной заслонки. Если он показывает, что дроссельная заслонка закрыта, то система управления двигателем переходит в режим поддержания оборотов холостого хода. К сожалению, на сегодняшний день датчик положения дроссельной заслонки нельзя отнести к надежным компонентам системы управления. Одно из проявлений неисправности датчика – изменение напряжения при полностью закрытой дроссельной заслонке. При этом могут наступать моменты, когда датчик показывает открытие дроссельной заслонки, и система управления переходит на режим частичных нагрузок, что приводит к «зависанию» оборотов двигателя в диапазоне от 1500 до 3000 об/мин. Характеристику ДПДЗ можно проверить с помощью диагностического прибора, плавно нажимая на педаль газа и отслеживая по прибору изменения сигнала датчика. Еще одна возможная неисправность датчика – подклинивание ротора.

Привод дроссельной заслонки

К зависанию оборотов двигателя может приводить также подклинивание самой дроссельной заслонки в приоткрытом состоянии. В этом случае регулятор холостого хода не способен контролировать избыточное количество воздуха, поступающего в двигатель. Если осмотр дроссельного патрубка показывает, что заслонка надежно закрывается с помощью возвратной пружины, необходимо проверить правильность регулировки натяжения тросика, идущего к педали газа.

Факторы, влияющие на нестабильность работы двигателя в режиме холостого хода

Ниже мы коротко упомянем неисправности, не относящиеся к системе поддержания холостого хода, но способные приводить к повышенной нестабильности оборотов двигателя на холостом ходу.

Патрубок дроссельный в сборе

На автомобилях с кондиционерами моментом включения муфты компрессора управляет контроллер системы управления двигателем. Нажимая на кнопку включения кондиционера, мы всего лишь даем знать контроллеру о своем желании. Получив запрос, контроллер проверяет возможность включения кондиционера в данный момент и только после этого подает управляющий сигнал на реле кондиционера. Если двигатель работал на холостом ходу, то перед включением кондиционера с помощью регулятора холостого хода будет увеличено количество воздуха, поступающего в цилиндры. Такой подход позволяет сгладить резкое изменение нагрузки на валу двигателя.

В момент некорректного включения кондиционера (напрямую, минуя контроллер) двигатель может заглохнуть.

Переобедненная топливо-воздушная смесь

Переобедненная топливовоздушная смесь способна вызвать повышенную нестабильность оборотов двигателя на холостом ходу, которая не может быть компенсирована системой поддержания холостого хода. К переобеднению топливовоздушной смеси могут приводить:

Переобогащенная топливо-воздушная смесь

Переобогащенная топливовоздушная смесь может также стать причиной нестабильного холостого хода. Здесь необходимо выделить следующие причины переобогащения:

Подробно о причинах возникновения пропусков воспламенения мы говорили в прошлом выпуске.

Воздушный фильтр. Загрязнение воздушного фильтра может снижать пропускную способность системы впуска двигателя и, как следствие, стать причиной неустойчивого холостого хода или глушения двигателя.

Датчик скорости. В некоторых комплектациях системы управления двигателем выход из строя датчика скорости может стать причиной глушения двигателя при выжимании сцепления.

Как видно из представленной выше информации, поиск причин нестабильной работы двигателя на холостом ходу может оказаться очень трудоемким. Большую помощь здесь оказывает личный опыт. За подробными рекомендациями по поиску неисправностей следует обращаться к руководствам по техническому обслуживанию систем управления двигателем автомобилей.

ДПДЗ и РХХ – (лечим / чистим)

Состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана. РХХ установлен на дроссельном патрубке.

Отсоединить колодку жгута проводов от РХХ.

Открутить винты креплений регулятора и снять его.

Запрещено прикладывать какое-либо усилие к регулятору, чтобы не повредить зубья червячного привода, а также опускать регулятор в чистящую жидкость или растворитель.

При установке нового регулятора необходимо замерить расстояние между концом клапана РХХ и монтажным фланцем. Если расстояние больше 23 мм, с помощью тестера «Аскан» установить размер 23 мм. Цель регулировки – не допустить упирания клапана в седло, а также обеспечить нормальные обороты коленчатого вала на холостом ходу при повторном пуске.

Смазать уплотнительное кольцо моторным маслом.

Установить РХХ и закрепить его винтами с усилием 3. 4 Нм.

После переустановки РХХ регулировки не требуется.

Очистить уплотняющую поверхность уплотнительного кольца РХХ, седло клапана и воздушный канал. При удалении отложений использовать жидкость для очистки карбюраторов и щетку. В случае наличия больших отложений в воздушном канале снять дроссельный патрубок для полной очистки.

Запрещается использовать чистящую жидкость, содержащую метилэтилкетон!

Блестящие пятна на клапане или его седле не свидетельствуют о несоосности или деформации штока клапана.

Обратить внимание на наличие порезов, трещин или деформации уплотнительного кольца. При наличии повреждений кольцо необходимо заменить.

Неисправность цепи управления регулятором холостого хода (рис.1).

Рис.1 Схема проверки цепи управления регулятором холостого хода:

Проверка регулятора холостого хода (РХХ)

Отсоединить колодку жгута от РХХ. Измерить сопротивление обмоток РХХ (контакты «А», «В», «С», «D»).

Сопротивление между контактами «А» и «В», а также между «С» и «D» должно быть 40. 80 Ом. Если сопротивление не соответствует приведенным величинам – заменить регулятор.

Проверка цепи управления РХХ

Выключить зажигание. Отсоединить колодку жгута от РХХ. Пробником, подсоединенным к источнику питания, проверить контакты колодки жгута. Лампочка пробника не должна гореть. Если лампа пробника горит, отсоединить колодку контроллера и пробником проверить тот контакт колодки жгута, при проверке которого горела лампочка. Если лампочка горит и при этой проверке, проверяемая цепь управления замкнута на «массу».

Соединить колодку контроллера. Включить зажигание. Вольтметром измерить напряжение на контактах колодки жгута «А», «В», «С», «D» относительно «массы». На всех контактах напряжение должно быть 4. 6 В. Если напряжение не соответствует приведенным вели- чинам, выключить зажигание, отсоединить колодку контроллера и проверить сопротивление провода между тем контактом колодки жгута РХХ, на котором напряжение отучалось от 4. 6 В и соответствующим контактом колодки контроллера. Сопротивление должно быть нее 1 Ом (контакту на колодке та РХХ «А» соответствует контакт – на колодке контроллера «4» и далее «В» – «26», «С» – «21», «D» – «29»). Если сопротивление более 1 Ом, обрыв провода.

Если сигнал «неисправность цепи РХХ» появляется при исправной цепи и исправном регуляторе, заменить контроллер.

Это все хорошо, но лучше поменять на РХХ GM # 17059602.

Датчик положения дроссельной заслонки (ДПДЗ).

Установлен на дроссельном патрубке и представляет собой резистор потенциометрического типа, на один из выводов которого подается опорное напряжение 5 В от контроллера. Второй вывод соединен с «массой» контроллера. Третий подвижный контакт ДПДЗ также соединен с контроллером.

Замена датчика положения дроссельной заслонки производится без снятия дроссельного патрубка с двигателя.

Отсоединить колодку жгута проводов от датчика.

Открутить два винта крепления датчика к дроссельному патрубку и снять датчик.

Установить датчик на дроссельный патрубок при полностью закрытом положении дроссельной заслонки.

Закрутить два винта крепления датчика.

Подсоединить колодку жгута проводов к датчику.

Произвести калибровку датчика положения дроссельной заслонки (АСКАН). Как делать описывать не буду, у кого имеется – тот и документацию читал, у кого нет – и пользоваться нечем.

Неисправность «несоответствие сигнала датчика положения дроссельной заслонки (рис.2)»

Рис.2 Схема проверки датчика положения дроссельной заслонки:

1 — колодка датчика; 2 — датчик положения дроссельной заслонки;

Проверка привода дроссельной заслонки

Дроссельная заслонка должна полностью закрываться и открываться без «заеданий» в приводе.

Проверка цепи питания между клеммой «А» колодки датчика и клеммой «12» контроллера. При отсоединенной колодке датчика напряжение между клеммой «А» и «массой» должно быть около 5 В. Если напряжение меньше, – цепь замкнута на «массу» или оборвана, возможно, неисправен контроллер.

Проверка цепи входного сигнала датчика между клеммой «С» колодки датчика и клеммой «53» контроллера.

Измерить напряжение между клеммой «С» колодки датчика и «массой». Величина напряжения должна быть около 5 В. Если напряжение менее 1 В – обрыв цепи, цепь замкнута на «массу» или ненадежный контакт в колодке, возможно неисправен контроллер. Если напряжение более 10 В – цепь замкнута на источник питания или неисправен контроллер.

Измерить напряжение между клеммой «С» колодки датчика и «массой». Величина напряжения должна быть около 5 В. Если напряжение менее 1 В – обрыв цепи, цепь замкнута на «массу» или ненадежный контакт в колодке, возможно неисправен контроллер. Если напряжение более 10 В –цепь замкнута на источник питания или неисправен контроллер.

Проверка цепи «массы» датчика между клеммой «В» колодки датчика и клеммой «30» контроллера.

Пробником, присоединенным к клемме «плюс» аккумуляторной батареи, проверить клемму «В» колодки датчика. Если лампочка не горит – обрыв цепи или неисправен контроллер.

Если проверенные цепи исправны и замена контроллера не устраняет неисправности – заменить датчик. При замене датчика обязательно проведение калибровки.

Проверка функционирования датчика

Выбрать режим работы тестера «Параметры». При включенном зажигании и неработающем двигателе контролировать величину сигнала положения дроссельной заслонки при медленном и равномерном ее открытии. Величина открытия заслонки должна увеличиваться плавно без рывков. Если сигнал изменяется с резкими изменениями и медленно реагирует на перемещения заслонки, — заменить датчик. При закрытом положении дроссельной заслонки величина сигнала должна быть 0..2 %, при полностью открытой 99,8. 100 %. Если это не так, провести калибровку с помощью тестера.

Но лучше меняем на ДПДЗ GM # 17106682.

Если это не помогает – перепрошить ЭБУ, меняем свечи, высоковольтные провода.

Неисправность «несоответствие сигнала датчика температуры охлаждающей жидкости (рис.3)»

Рис.3 Схема проверки датчика температуры охлаждающей жидкости:

Проверка цепи включения датчика.

Отсоединить колодку жгута от датчика.

Измерить вольтметром напряжение на контакте «В» относительно «массы». Напряжение должно быть около 5 В. Если напряжение ниже 4,7 В, ненадежное соединение в колодке контроллера, оборван провод или замкнут на «массу», возможно, неисправен контроллер.

Выключить зажигание, измерить сопротивление между контактом колодки датчика «А» и «массой». Величина сопротивления должна быть менее 1 Ом. Если величина сопротивления более 1 Ом – ненадежное соединение в колодках датчика или обрыв провода.

Отсоединить колодку контроллера. Измерить сопротивление между контактом колодки датчика «В» и контактом колодки контроллера «45». Сопротивление должно быть менее 1 Ом. Если сопротивление больше 1 Ом – ненадежное соединение в колодках или обрыв провода.

Измерить сопротивление между контактом колодки датчика и «массой». Величина сопротивления должна быть более 1 МОм. Если сопротивление меньше, провод замкнут на «массу».

Измерить сопротивление датчика при двух значениях температур охлаждающей жидкости – на холодном двигателе и на прогретом двигателе при температуре охлаждающей жидкости 85. 95 °С. Ориентировочные значения величин сопротивления датчика в зависимости от температуры приведены в таблице.

4. Чистка дроссельной заслонки

Мастера сказали, что нужно искать аэрозоль только для инжектора, то есть инжектор/карбюратор не пойдет. В итоге купил вот это:

Так же в магазине я взял силикон (по запаху и консистенции похож на ВД-40).

Сначала скручиваем 2 хомута на разных концах гофры, чтобы снять ее.

Потом снимаем шланг вентиляции картерных газов.

Чтобы снять шланг, нужно сжать зажим и просто передвинуть его ближе к ГБЦ. После чего просто снимаем шланг с наконечника гофры.

Также отсоединяем датчик, который стоит в самой гофре. На нем есть железная скоба, которую просто снимаем и провод вытаскивается. Это делаем для того, чтобы удобнее было чистить гофру. Если на приборной доске загорится табло «chek engin» – это нормально. Оно будет гореть, пока мы не подключим датчик обратно.

Теперь снимаем (Датчик Холостого Хода), предварительно отключив его.

Выкручиваем 2 болта (на фото обведены).

Аккуратно достаем датчик и следим за тем, чтобы не потерять уплотнительную резиновую прокладку.

Датчик держим иглой вниз, чтобы жидкость не попала внутрь.

И разбрызгиваем очиститель сначала на саму иглу, а потом и на пружинку.

Ждем несколько минут, чтобы вся грязь откисла (на фото игла уже очищенная). После чего аккуратно вытираем салфеткой или ветошью иглу и пружинку. Даем просохнуть, а пока подсыхает, берем салфетку и чистим посадочное место ДХХ, предварительно брызнув чистящего средства, чтобы сажа и грязь раскисла и удаляем все, что мы можем удалить. Поверьте, грязи там хватает.

Также вытираем уплотнительное кольцо (резинку) и смазываем ее силиконом.

После очистки ДХХ ставим на место, надеваем уплотнительное кольцо на датчик, датчик вставляем в посадочное место, закручиваем 2 болта, и подключаем.

Теперь пришло время для дроссельной заслонки (ДЗ).

Вид дроссельно заслонки до чистки.

Заводим двигатель и ждем, пока он прогреется.

После чего берем средство для очистки, направляем на ДЗ и брызгаем, одновременно подгазовывая приводом ДЗ.

Поскольку держать баллончик вертикально сложно, заслонку я чистил в несколько заходов, встряхивая баллончик со спецжидкостью. А точнее, где-то раз 10-11. Побрызгали, дали авто поработать 10-20 сек. Опять побрызгали, подгазовывая. Если не подгазовывать, авто просто заглохнет. И если оно все-таки заглохло – нестрашно. Заводимся и продолжаем. Также чтобы лучше почистить ресивер, можно пару раз с заглушенным двигателем полностью открыть заслонку и брызнуть вовнутрь.

Вид дробильной заслонки после чистки.

Также можно очистить гофру и отверстие для кртерных газов.

В результате нормализовались обороты холостого хода, и исчезло их зависание.

Загадочный «Ланос»

Звонок коллеги по авторемонту обещал интересную работу. Оказывается, он уже долгое время пытается починить DAEWOO Lanos с полуторалитровым мотором, но так ничего и не может сделать. Дефект заключается в том, что двигатель автомобиля периодически  глохнет на холостом ходу, так же спонтанно может на секунду-другую провалить обороты и вновь их восстановить, и подергивает авто при движении.

Товарищ сделал все, что было в его силах: поменял бензонасос, модуль зажигания, свечи и высоковольтные провода. Даже ставил с другого автомобиля блок управления двигателем – ничто не помогало решить проблему. Ну что ж, тем интереснее.

Итак, Lanos. 1.5‑литровый мотор, Евро 2, распределенный впрыск, зажигание типа DIS, система управления ITMS‑6. Мы не будем столь прямолинейны и не начнем менять все подряд, а попробуем применить диагностическое оборудование и логику.

Для начала подкючаем сканер. Все параметры работы мотора на холостом ходу вполне адекватны, а главное – активно работает лямбда-зонд, и коэффициент коррекции топливоподачи говорит о том, что с составом смеси все в порядке. Результат вполне предсказуемый. Ведь кратковременные спорадические сбои в работе мотора и не могут возникать из-за проблем с подачей топлива, эта система весьма инерционна. Поэтому бензонасос изначально был заменен зря.  Но работа сканером позволила сделать первый важный вывод: при перебоях в работе мотора ЭБУ четко отображает число оборотов и время впрыска. А это означает, что проблема кроется не в синхронизации. Другими словами, как говорят диагносты, «ЭБУ видит прокрутку». Уже немало. Далее снимем с крючка старый добрый MotoDoc-II, верой и правдой служащий в нашей мастерской уже много лет. Подключаем щупы к высоковольтным проводам, заводим двигатель. Результат не заставил себя долго ждать – вот оно:

В момент сбоя в работе мотора пропадает высокое напряжение. Да не просто пропадает, а появляются жуткие шумы, как будто на вход модуля зажигания подают не импульс, а какую-то помеху. Возникает мысль о дребезге контактов либо о проблеме в электропроводке от ЭБУ до модуля зажигания. Предвкушая быструю победу, подключаем универсальные щупы мотортестера ко входам модуля, и запускаем съем осцилллограммы:

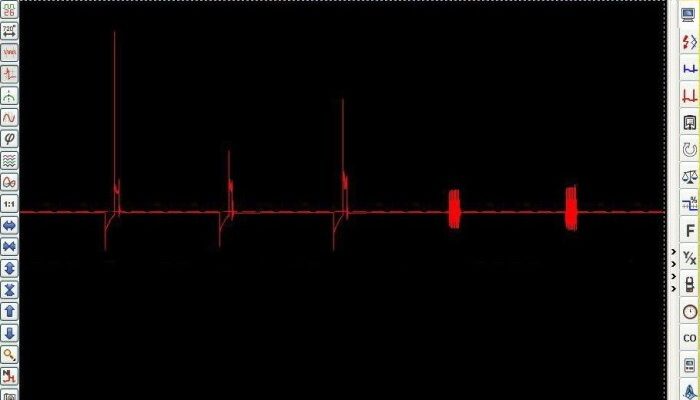

Результат озадачивает. При сбоях в работе форма импульсов абсолютно не меняются, они поступают с ЭБУ все так же стабильно. Что это значит? Неисправен модуль? Но его уже меняли, результата это не дало. К слову, на такой мотор один к одному можно подключить модуль зажигания от ВАЗ, так что задача облегчается.

Подумаем. Проблема явно в перебоях высокого напряжения. Управляющие импульсы на модуле есть. Что остается? Конечно – питание и «масса». Подключаем универсальный щуп к выводу «массы», заводим мотор и видим следующую осциллограмму:

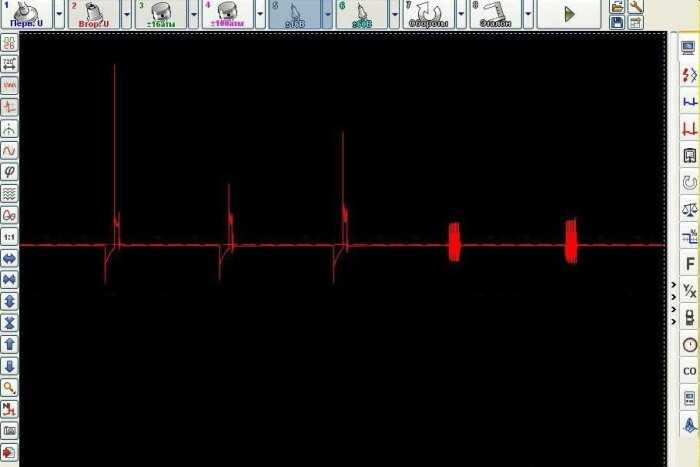

На ней совершенно четко видно, что в момент пропадания «массы» пропадает и высокое напряжение на катушке. Вот этот участок в растянутом виде:

Напряжение на массовом выводе модуля зажигания (белая осциллограмма) в момент сбоя достигает 5.5 В. А чтоб окончательно убедиться в правильности наших выводов, снимем одновременно и сигнал на одной из форсунок:

Совершенно очевидно, что в момент проявления дефекта сигнал на форсунке (голубая осциллограмма) присутствует. Поэтому к системе подачи топлива претензий нет, а причина дефекта – плохая «масса» на разъеме модуля зажигания.

Вообще проверить мотортестером MotoDoc-II (-III) качество «массы» очень просто. Один конец универсального щупа подключаем к сомнительной «массе», второй – к плюсу аккумулятора, устанавливаем предел 16 вольт и включаем самописец. Ну или другой тип синхронизации по выбору. Затем запускаем мотор и смотрим, как ведет себя напряжение. Если все в порядке, то будет ровная прямая линия. Если же нет, то в момент возникновения нагрузки на исследуемую цепь напряжение упадет, иногда очень значительно, на несколько вольт. Можно поступить иначе – подключиться к исследуемой «массе» и минусовой клемме, как я и сделал. Тогда любое возникновение напряжения будет говорить о наличии плохого контакта.

Устранение дефекта свелось к припаиванию дополнительного провода от разъема модуля зажигания прямо на толстый минусовой провод аккумулятора, благо, что на этом моторе они находятся в считанных сантиметрах друг от друга.

Вывод из сказанного прост. Если вы занимаетесь моторной диагностикой серьезно, то обзаводитесь хорошим диагностическим оборудованием. Оно облегчит вам работу и избавит от необходимости менять все детали подряд.

Обучение датчиков шевроле ланос

Группа: Пользователи Сообщений: 114 Регистрация: 26.9.2007 Заходил: 27.9.2010 Из: Башкирия ICQ: 91812481

Авто: m Комплектация: Год выпуска: Из: Спасибо сказали: 1 раз(а)

В данной конфе встречал несколько рекомендаци по сбросу данных блоков ЭБУ. Вот одна из них:

РЕКОМЕНДАЦИИ по переобучению блоков ЭБУ после ЧИП-ТЮНИНГА Для переобучения блока ЭБУ после чип-тюнинга, необходимо:1. Откинуть клемму с аккумулятора.2. Накинуть ее через секунд 15-303. Включить ключ зажигания и дождаться отключения бензонасоса.4. Выключить зажигание.5. Завести автомобиль.6. Поднять достаточно быстро обороты до 3000 оборотов.7. Продержать на этих оборотах в течении 7-10 сек.8. Плавно сбросить обороты до ХХ.9. Если есть кондиционер — включить его на 7-10сек.10.Прогреть двигатель до рабочей температуры.11. Выключить зажигание.12. После щелчка центрального реле — можно заводить машину и ехать.

По 1 и 2 пунктам для ЛАНОС можно в отсеке предохранителей справа от водителявынуть предохранитель F5 вместо снятия клеммы аккумулятора

Для СЕНС кроме F5 вынуть F17.

Пробовал по данной технологии дважды: на холодном двигле и на горячем. Результаты конечно разные.

Встречае здесь еще рекомендацию по сбросу, но отличие ее в том, что 6 пунктом двигатель прогревается, а затем уже резко набираем обороты.

Так вот и суть вопроса: как же все таки правильно сделать сброс данных блоков ЭБУ?

Регулировка ДПДЗ (датчика положения дроссельной заслонки) Chevrolet Lanos 2005 — 2009

Отрегулировал ДПДЗ (Датчик Положения Дроссельной Заслонки). После регулировки двигатель стал работать тише и ровней, динамика разгона существенно улучшилась. Субъективно, снизился и расход топлива.

Люди, производившие такую регулировку, также писали об уменьшении «подергиваний» на пониженных передачах. Т.к. у меня их не было, то подтвердить, или опровергнуть этот факт, я не могу.

Что понадобилось для регулировки:

— мультимер; — нож для бумаги; — изолента; — круглый надфиль.

Процесс регулировки довольно простой. Для начала зачищаем небольшой участок синего и черного проводов, которые подходят к разъему ДПДЗ. Синий провод — сигнальный «+«, черный— «масса«. Это нужно для того, чтобы замерять напряжение мультимером в процессе регулировки.

Заводим двигатель и меряем напряжение между зачищенными проводами, и, если оно отличается от 0,55-0,56в — производим регулировку.

* перед каждым снятием датчика или его разъема — глушим двигатель, а перед замерами — снова заводим.

* производить замеры необходимо именно между проводами датчика, а не между сигнальным проводом и массой автомобиля, т.к. полученные в результате значения будут отличаться.

Надфилем растачиваем отверстия крепления ДПДЗ, чтобы была возможность регулировки поворота датчика относительно своей оси:

Далее, ставим датчик на место, и поворачиваем его в крайнее положение (при повороте по часовой стрелке — начальное напряжение на сигнальном проводе уменьшается, против часовой — увеличивается). Фиксируем датчик одним болтом, и делаем замер напряжения на ХХ (холостом ходу). Чуть поворачивая датчик «по» или «против» часовой стрелки — добиваемся показаний 0,55-0,56в на сигнальном проводе. При необходимости, отверстия крепления рассверливаем глубже, и, увеличив угол поворота датчика повторяем замеры.

Когда выставлено требуемое значение напряжения — закрепляем датчик основательно, делаем контрольный замер, а затем изолируем зачищенные участки проводов изолентой.

Нестабильные обороты холостого хода

Прежде чем начать разбираться с проблемами холостых оборотов нашего Lanos-a, по традиции, предоставлю немного теории. В принципе, схема работы двигателя на холостых оборотах у всех моторов в большинстве случаев одинакова, и данная ниже информация может пригодиться обладателям любого другого автомобиля, не обязательно Шевроле Ланос 1.5.

Что называется дроссельной заслонкой

Это простейший конструктивный элемент, размещаемый на входе в коллектор двигателя на инжекторных автомобилях. Главная задача заслонки — обеспечить подачу необходимого количества воздуха в зависимости от режима работы двигателя. Заслонка представляет собой круглую пластину, которая имеет способность перемещаться на угол до 90 градусов. В вертикальном положении заслонка закрыта, что характеризует отсутствие прикладывания усилий на педаль газа. Если она повернута горизонтально, то это означает ее максимальное открытие, что зачастую возникает крайне редко, так как такое ее расположение характеризует нажатие педали акселератора до максимального положения (педаль в пол).

Если в карбюраторных двигателях такая заслонка являлась частью карбюратора, то в инжекторных она представляет собой отдельный узел, который располагается между коллектором и воздушным фильтром. В силу того, что инжекторные автомобили оснащены электроникой, то электронному блоку крайне важно знать, в каком положении находится заслонка. Ведь от ее расположения зависит количество подаваемого топлива через форсунки. Для этого в корпусе узла дросселя устанавливается специальный датчик, который называется ДПДЗ. Он соединяется с валом заслонки, и фиксирует угол изменения положения, передавая сигнал на ЭБУ.

Виды неисправностей заслонки дросселя, признаки и способы устранения на Ланос

На автомобилях Ланос и Шанс заслонка дросселя является слабым местом. Со временем эксплуатации автомобиля, заслонка покрывается черным нагаром из пыли и картерных газов, которые приводят к возникновению проблем, отражающихся на работе мотора, причем не только на холостом ходу, но и в движении. Рассмотрим основные виды неисправностей дроссельной заслонки, и способы их устранения на Ланосе:

Несмотря на то, что дроссельный узел представляет собой не сложную конструкцию, однако причин для его неисправности достаточно. И поэтому в случае возникновения малейших подозрений на поломки дроссельного элемента, следует прибегнуть к его ремонту, замене или очистке.

Замена подряд всех датчиков, отвечающих за обороты холостого хода

Началась круговая порука с заменой всевозможных датчиков, и начал я с РХХ (регулятор холостого хода). Многие путают, называя его датчиком холостого хода – нет, это не датчик, это регулятор – шаговый двигатель изменяющий длину штока, втягивая или вытягивая его в зависимости от напряжения на его клеммах. Т.к. эта штуковина изнашивается со временем и ее было легко снять, то я решил заняться этим ранним утром после ночной смены. Однако, я не знал главного – регулятор холостого хода необходимо “обучить”! Что это значит: каждый РХХ по своим характеристикам индивидуален, и ЭБУ нужно “пощупать” его, определить крайние положения штока, замерить объем воздуха, который он пропускает при различных значениях подаваемого на него напряжения или говоря простым языком – откалибровать регулятор.

По какой еще причине мой взор пал на регулятор холостого хода: этот механизм со временем изнашивается, а значит имеет ограниченный ресурс, в отличие от других датчиков. Из-за возникшего зазора в конусе регулятора ХХ, неконтролируемо начинает поступать воздух и система регулирования начинает совершать неадекватные действия: обороты начинают плавать, либо проседать или подниматься выше заданного значения. Как обучить ЭБУ новому РХХ я как-нибудь расскажу в следующий раз, но после замены регулятора на новый – ничего не изменилось! Обороты продолжали проседать, а движок лихорадить.

Замена датчика абсолютного давления воздуха (MAP)

Датчик абсолютного давления воздуха (ДАД) один из основных датчиков системы управления двигателем, который непосредственно влияет на холостые обороты Шевроле Ланос 1.5. Через этот датчик ЭБУ оценивает количество воздуха в впускном коллекторе и управляет регулятором холостого хода. Так как ДАД (MAP) на Ланосе находится в доступном месте и для его замены требуется лишь открутить 2 болта, а сам он стоит недорого, то я решил заменить и его тоже, на это у меня ушло 5 минут. Но ситуация с плавающими оборотами, провалами мощности и подергиваниями двигателя – не улучшилась.

Что еще влияет на обороты холостого хода

Ни замена регулятора холостого хода, ни замена датчика абсолютного давления воздуха ситуацию с плавающими оборотами не улучшила. Что же еще может влиять на обороты двигателя на холостом ходу, за что еще мне пришлось выложить денег?

Электронная система управления двигателем (ЭСУД)

Двигатель, устанавливаемый на автомобили Chevrolet Lanos / ZAZ Chance, оборудован электронной системой управления двигателем с распределенным впрыском топлива. Эта система обеспечивает выполнение современных норм по токсичности выбросов и испарениям при сохранении высоких ходовых качеств и низкого расхода топлива.

Управляющим устройством в системе является электронный блок управления (ЭБУ) На основе информации, полученной от датчиков, ЭБУ рассчитывает параметры регулирования впрыска топлива и управления углом опережения зажигания. Кроме того, в соответствии с заложенным алгоритмом ЭБУ управляет работой электродвигателя вентилятора системы охлаждения двигателя и электромагнитной муфты включения компрессора кондиционера, выполняет функцию самодиагностики элементов системы и оповещает водителя о возникших неисправностях.

При выходе из строя отдельных датчиков и исполнительных механизмов ЭБУ включает аварийные режимы, обеспечивающие работоспособность двигателя.

Количество топлива, подаваемого форсунками, определяется продолжительностью электрического сигнала от ЭБУ. Электронный блок отслеживает данные о состоянии двигателя, рассчитывает потребность в топливе и определяет необходимую длительность подачи топлива форсунками (длительность сигнала) Для увеличения количества подаваемого топлива длительность сигнала увеличивается, а для уменьшения подачи топлива — уменьшается.

Система управления двигателем наряду с электронным блоком управления включает в себя датчики, исполнительные устройства, разъемы и предохранители.

Элементы электронной системы управления двигателем: 1* -датчик неровной дороги; 2* -датчик температуры воздуха во впускном трубопроводе; 3* -датчик фаз; 4* -датчик положения коленчатого вала; 5* -датчик положения дроссельной заслонки; 6 -форсунки; 7 -электронный блок управления; 8 -датчик абсолютного давления воздуха; 9* -колодка диагностики; 10 -катушка зажигания; 11* — датчик скорости; 12 -монтажный блок реле и предохранителей; 13* -датчик температуры охлаждающей жидкости; 14* -диагностический датчик концентрации кислорода; 15 -свечи зажигания; 16 -управляющий датчик концентрации кислорода; 17* -датчик детонации * Элемент на фото не виден.

Электронный блок управления (ЭБУ) связан электрическими проводами со всеми датчиками системы. Получая от них информацию, блок выполняет расчеты в соответствии с параметрами и алгоритмом управления, хранящимися в памяти программируемого постоянного запоминающего устройства (ППЗУ), и управляет исполнительными устройствами системы. Вариант программы, записанный в память ППЗУ, обозначен номером, присвоенным данной модификации ЭБУ.

Блок управления обнаруживает неисправность, идентифицирует и запоминает ее код, даже если отказ неустойчив и исчезает (например, из-за плохого контакта) Сигнальная лампа неисправности системы управления двигателем в комбинации приборов гаснет через 10 с после восстановления работоспособности отказавшего узла.

После ремонта хранящийся в памяти блока управления код неисправности необходимо стереть. Для этого отключите питание блока на 10 с (выньте предохранитель цепи питания электронного блока управления или отсоедините провод от клеммы «минус» аккумуляторной батареи)

Блок питает постоянным током напряжением 5 и 12 В различные датчики и выключатели системы управления. Поскольку электрическое сопротивление цепей питания высокое, контрольная лампа, подключенная к выводам системы, не загорается. Для определения напряжения питания на выводах ЭБУ следует применять вольтметр с внутренним сопротивлением не менее 10 МОм.

ЭБУ не пригоден для ремонта, в случае отказа его необходимо заменить.

Диагностический разъем служит для вывода из памяти ЭБУ кодов неисправностей, выявленных при работе системы управления двигателем. Обозначение и расположение выводов в диагностическом разъеме показано На рисунке — 10.6.

B — диагностический вывод;

рисунок — 10.6. Диагностический разъем

Диагностический разъем расположен в салоне автомобиля в нише для ног водителя с правой стороны под панелью приборов. Режим самодиагностики включается при соединении вывода «В» (диагностический вывод) с выводом «А», соединенным с «массой», и включении зажигания (двигатель не должен работать) К диагностическому разъему можно подключить сканирующее устройство, которое считывает информацию с последовательной линии данных.

Датчик температуры охлаждающей жидкости установлен в системе охлаждения двигателя. Чувствительным элементом датчика является термистор, электрическое сопротивление которого изменяется обратно пропорционально температуре. При низкой температуре охлаждающей жидкости (–40 °С) сопротивление термистора составляет около 100 кОм, при повышении температуры до +130 °С — уменьшается до 70 Ом.

Электронный блок питает цепь датчика температуры постоянным опорным напряжением. Напряжение сигнала датчика максимально на холодном двигателе и снижается по мере его прогрева. По значению напряжения электронный блок определяет температуру двигателя и учитывает ее при расчете регулировочных параметров впрыска и зажигания. При отказе датчика или нарушениях в цепи его подключения ЭБУ устанавливает код неисправности и запоминает его. Для устранения неисправности проверьте надежность контактных соединений в проводке к датчику или замените датчик.

Датчик температуры воздуха на впуске (вклеен в воздухоподводящий рукав) аналогичен по конструкции датчику температуры охлаждающей жидкости, в нем также использован термистор, изменяющий свое сопротивление в зависимости от температуры.

Сопротивление термистора составляет 100 кОм при температуре –40 °С, а при повышении температуры до +130 °С уменьшается до 70 Ом.

ЭБУ питает цепь датчика постоянным опорным напряжением. Напряжение сигнала датчика максимально, когда воздух во впускной трубе холодный, и снижается по мере повышения его температуры. По значению напряжения ЭБУ определяет температуру воздуха на впуске и вносит коррективы при расчете угла опережения зажигания. При отказе датчика или нарушениях в цепи его подключения ЭБУ устанавливает код неисправности и запоминает его. Если ЭБУ продолжает выдавать код неисправности при исправных контактных соединениях в проводке, замените датчик температуры воздуха.

Датчик положения коленчатого вала индуктивного типа предназначен для синхронизации работы электронного блока управления с ВМТ поршней 1-го и 4-го цилиндров и угловым положением коленчатого вала.

Датчик установлен в передней части двигателя напротив задающего диска на шкиве коленчатого вала. Задающий диск представляет собой зубчатое колесо с равноудаленными впадинами. Два зуба срезаны для создания импульса синхронизации («опорного» импульса), который необходим для согласования работы блока управления с ВМТ поршней в 1-м и 4-м цилиндрах.

При вращении коленчатого вала зубья изменяют магнитное поле датчика, наводя импульсы напряжения переменного тока. Блок управления по сигналам датчика определяет частоту вращения коленчатого вала и выдает импульсы на форсунки.

При отказе датчика пуск двигателя невозможен.

Датчик положения дроссельной заслонки установлен сбоку на дроссельном узле и связан с осью дроссельной заслонки.

Датчик представляет собой потенциометр, на один конец которого подается «плюс» напряжения питания (5 В), а другой конец соединен с «массой».

С третьего вывода потенциометра (от ползунка) идет выходной сигнал к электронному блоку управления.

Когда дроссельная заслонка поворачивается (от воздействия на педаль управления), изменяется напряжение на выходе датчика. При закрытой дроссельной заслонке оно ниже 0,5 В. Когда заслонка открывается, напряжение на выходе датчика растет, при полностью открытой заслонке оно должно быть более 4 В.

Отслеживая выходное напряжение датчика, контроллер корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки (т.е. по желанию водителя)

Датчик положения дроссельной заслонки не требует регулировки, так как блок управления воспринимает холостой ход (т.е. полное закрытие дроссельной заслонки) как нулевую отметку.

Датчик абсолютного давления во впускной трубе преобразует разрежение в этой трубе в электрическое напряжение, по значению которого электронный блок управления определяет нагрузку двигателя. Датчик установлен в моторном отсеке, закреплен на перегородке щита передка и соединен с впускной трубой резиновой трубкой. Выходное напряжение датчика изменяется в соответствии с давлением во впускной трубе — от 4,9 В (при полностью открытой заслонке) до 0,3 В (при закрытой заслонке) При неработающем двигателе блок управления по напряжению датчика определяет атмосферное давление и адаптирует параметры регулирования впрыска к конкретной высоте над уровнем моря. Значения атмосферного давления, хранящиеся в памяти, периодически обновляются при равномерном движении автомобиля и во время полного открытия дроссельной заслонки.

Датчик скорости автомобиля установлен на коробке передач. Принцип действия датчика основан на эффекте Холла. Датчик выдает на электронный блок управления прямоугольные импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колес.

Датчик концентрации кислорода (лямбда-зонд) ввернут в резьбовое отверстие выпускного коллектора. В металлической колбе датчика расположен гальванический элемент, омываемый потоком отработавших газов. В зависимости от содержания кислорода в отработавших газах в результате сгорания топливовоздушной смеси изменяется напряжение сигнала датчика.

Информация от датчика поступает в блок управления в виде сигналов низкого (от 0,1 В) и высокого (до 0,9 В) уровня. При сигнале низкого уровня блок управления получает информацию о высоком содержании кислорода и, следовательно, об обеднении смеси. Сигнал высокого уровня свидетельствует о низком содержании кислорода в отработавших газах и, следовательно, о переобогащении смеси.

Постоянно отслеживая напряжение сигнала датчика, блок управления корректирует количество впрыскиваемого форсунками топлива. При низком уровне сигнала датчика (бедная топливовоздушная смесь) количество подаваемого топлива увеличивается, при высоком уровне сигнала (богатая смесь) – уменьшается.

При обслуживании и ремонте системы управления двигателем всегда выключайте зажигание (В некоторых случаях необходимо отсоединить клемму провода от «минусового» вывода аккумуляторной батареи). При проведении сварочных работ на автомобиле отсоединяйте жгуты проводов системы управления двигателем от ЭБУ. Перед сушкой автомобиля в сушильной камере (после покраски) снимите ЭБУ. На работающем двигателе не отсоединяйте и не поправляйте колодки жгута проводов системы управления двигателем, а также клеммы проводов на выводах аккумуляторной батареи. Не пускайте двигатель, если клеммы проводов на выводах аккумуляторной батареи и наконечники «массовых» проводов на двигателе не закреплены или загрязнены.

1. Прежде чем снимать любые узлы системы управления впрыском топлива, отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.

3. Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.

4. При зарядке аккумуляторной батареи отсоединяйте ее от бортовой сети автомобиля.

5. Не подвергайте ЭБУ температуре выше 65 оС в рабочем состоянии и выше 80 оС в нерабочем (например, в сушильной камере) Надо снимать ЭБУ с автомобиля, если эта температура будет превышена.

6. Не отсоединяйте от ЭБУ и не присоединяйте к нему провода при включенном зажигании.

7. Перед проведением электросварочных работ на автомобиле отсоединяйте провода от аккумуляторной батареи и колодки жгута проводов от ЭБУ.

8. Все измерения напряжения выполняйте цифровым вольтметром с внутренним сопротивлением не менее 10 МОм.

9. Электронные узлы, применяемые в системе впрыска топлива, рассчитаны на очень малое напряжение, поэтому легко могут быть повреждены электростатическим разрядом. Для того чтобы не допустить повреждения ЭБУ, не прикасайтесь руками к его выводам.

Как «обучить» дроссельную заслонку без компьютера – два способа адаптации собственными руками

Разберем способы адаптации дроссельной заслонки без специальных средств в гаражных условиях, проверенные на многих моделях авто – все довольные.

Добрый день, дорогие друзья. Продолжаем разбираться с дроссельной заслонкой . В прошлый раз мы научились самостоятельно проверять датчик положения дросселя , сегодня посмотрим, как самостоятельно адаптировать ДЗ. Рассмотрим два способа, первый может не сработать на некоторых автомобилях, второй дает почти 100% результат. Большинство автовладельцев смогли такими методами решить проблемы с дросселем.

Группа: Пользователи Сообщений: 27 Регистрация: 7.11.2006 Заходил: 27.9.2009 Из: Москва ICQ: 67842646

Авто: Комплектация: Год выпуска: Из: Спасибо сказали: 1 раз(а)

Ну вот я и победил провал, Господа в наших машинках в отличии от нексии 8кл нет трамблера. вместо него ответственность за синхронизацию работы зажигания.

провалы в работе двигателя на средних оборотах 3500 об в мин ингода дергалась и хлопала в воздушный фильтр.

Свечи провода и модуль управления зажигания не рассматриваем там все в порядке, обращаем внимание на самый важный датчик в нашей машине на Датчик положения коленчатого вала 🙂 (это единственный датчик без которого машина не может передвигаться самостоятельно).

Если вы не знаете где находиться этот датчик в машинку лучше не лезть.

Алгоритм устранение неприятностей с ДПКВ.

подразумеваем, что датчик исправен

размыкаем фишку датчика которая находиться на обратной стороне двигателя ближе к шкифу коленчатого вала

откручиваем сам датчик шестигранник на 6 помоему, вынимаем его и осматриваем, на наличие трещин и ПРИМАГНИЧЕННОЙ МЕТАЛЛИЧЕСКОЙ СТРУЖКИ К РАБОЧЕЙ ЗОНЕ ДАТЧИКА, (именно эта стружка вводит ошибку в показания датчика). Все очищаем фишку контакта обязательно заливаем WD40 обильно обе фишки, и вот наступает кульминация ОБЯЗАТЕЛЬНО СБРОСТЕ КОНТРОЛЛЕР, тоесть отключите акб на 10 мин, в противном случае глюки останутся.

РЕЗЮМЕ, мотор работает как часики. ровно и гладко во всех режимах без рывков и самостоятельных «прыгов» когда машинка самопроизвольно рвется вперед на малых скоростях.что мешало. металлическая стружка + утикание напряжения через влажную фишку ибо стоит она там всем водам назло:-) (сам датчик герметичный)

Подкладывать под датчик шайбы не надо это все от лукавого, + можно повредить целостность корпуса датчика.

Все эти изыски относятся к авто 2006г lanos sx T-150
