Содержание
  1. Что делает сканер elm327
  2. Что такое elm327 и зачем он нужен?
  3. Внешний осмотр
  4. Тип подключения
  5. Версия прошивки
  6. Тип диагностического разъёма авто
  7. Elm327 сканер на алиэкспресс — купить онлайн по выгодной цене
  8. Выбор приложения для диагностики
  9. Инструкция elm327
  10. Как выбрать elm327
  11. Как подключиться к авто
  12. Как пользоваться сканером elm327
  13. Как проверить сканер elm327
  14. Какие автомобили можно продиагностировать elm327
  15. На чипе elm 327
  16. Профессиональный сканер кодов датчиков автомобиля
  17. Технические характеристики
  18. Шаг 1. установка приложения для диагностики
  19. Заключение
  20. 470 отзывов на диагностический автосканер 1.5v obd2 elm327 bluetooth mini для android, iphone, pc (elm) от покупателей ozon
  21. 79 отзывов на сканер для диагностики автомобилей / автосканер / диагностический автосканер / elm327 obd2 v1.5 mini bluetooth на чипе pic18f25k80 от покупателей ozon
  22. 120 отзывов на адаптер диагностический elm327 bt android / ios icartool ic-327 от покупателей ozon

Что делает сканер elm327

Функциональность ELM327 довольно обширна. Но во многом зависит от поддержки тех или иных возможностей конкретной версией адаптера, ЭБУ самой машины, а также ПО, которое используется для диагностики.

Помимо чтения, расшифровки и очистки диагностических кодов ошибок, сканер умеет отображать в реальном времени обороты двигателя и скорость авто, температуру всех жидкостей, текущий расход топлива и воздуха, положение дроссельной заслонки, давление в топливной системе и многое другое.

В некоторых авто с помощью адаптера ELM327 можно разблокировать и перенастроить автоматическое запирание замков и складывание зеркал, отзывчивость педали газа, данные приборной панели.

Что такое elm327 и зачем он нужен?

ELM327 – Это сканер или адаптер, который подключается к бортовому компьютеру машины через разъём OBD-II и считывает показания с электронных блоков управления. Этот чудо прибор поможет Вам:

  • Диагностировать неисправность;
  • Посмотреть показания датчиков в режиме онлайн;
  • Вывести графики работы различных систем автомобиля;
  • Сбросить ошибок ЭБУ и других блоков.
Автосканер ELM327 OBD2. Инструкция.  Bluetooth адаптера. Самый распространенный и дешевый, работает с Android (сегодня рассмотрим именно её);
 USB ELM327, который работает в паре с компьютером;
 Wi-Fi адаптеры. Если у Вас Iphone, то это Ваш выбор.
ELM327 Bluetooth

Многие сканеры открывают и больше возможности, так же многое зависит и от автомобиля. Цвет корпуса и форма могут отличаться.

Сканер чаще всего представлен в виде:

  • Bluetooth адаптера. Самый распространенный и дешевый, работает с Android (сегодня рассмотрим именно её);
  • USB ELM327, который работает в паре с компьютером;
  • Wi-Fi адаптер. Если у Вас Iphone, то это Ваш выбор.

Автосканер стоит покупать только с версией прошивки 1.5 !!!Никакие заманчивые 2.1 или 2,2 брать не стоит! Вы только разочаруетесь. То есть Автосканер ELM327 версии 1.5 – Ваш выбор.

Стоимость данного девайса начинается обычно от 300 ₽. Все что дешевле брать не советую. Ориентироваться надо на стоимость 300-600 рублей. Дорогой сканер OBD-II покупать нет смысла.

Так-же крайне не рекомендую пользоваться диском который идет в комплекте со сканером. Скорее всего полезного там ничего нет и нередко бывало что там оказывались вирусы.

Внешний осмотр

Визуально определить качественный адаптер не так уж просто. Непрозрачный или тёмный пластиковый корпус делает невозможным осмотр компонентов. Их миниатюрность и трудночитаемая маркировка ещё больше усложняют дело.

Тип подключения

Существует несколько версий ELM327 с разными интерфейсами подключения. Самыми распространёнными являются адаптеры с Bluetooth, Wi-Fi и USB. Отличаются они не только возможностью соединения, но и совместимостью со смартфонами и компьютерами. В остальном функции идентичны.

  • Bluetooth — самые дешёвые сканеры, которые работают только с Android-смартфонами.
  • Wi-Fi — более дорогие версии, совместимые как со смартфонами на Android и iOS, так и с компьютерами.
  • USB — чуть дешевле сканеров с Wi-Fi. Работают только с компьютерами, зато отличаются надёжностью связи.
Код ошибки:  Диагностика автомобиля через ноутбук своими руками: сканеры, программы, порядок работ, адаптеры на базе чипа ELM327 и VAG -

Версия прошивки

ПО адаптеров постоянно обновляется. На оригинальных ELM327 актуальная версия уже 2.2. Китайские клоны продаются с прошивками 1.5 и 2.1. Как ни странно, более свежий вариант хуже.

Попавший к китайцам чип был с микропрограммой версии 1.5. Все клоны с такой прошивкой имеют ПО оригинального ELM327. Позже появились копии сканеров версии 2.1. Последняя является лишь изменённой прошивкой 1.5, причём не в лучшую сторону — для удешевления производства китайцы убрали многие протоколы связи. Кроме того, есть обычные адаптеры с версией 1.5, которые продаются под видом 2.1.

По факту сейчас в продаже доступны три варианта клонов ELM327:

  • ELM327 1.5 — старая, но оригинальная прошивка;
  • ELM327 2.1 — урезанная оригинальная прошивка под видом более новой;
  • ELM327 2.1 — оригинальная прошивка под видом новой, но без изменений.

Очевидно, что стоит покупать адаптер именно с оригинальной прошивкой версии 1.5. Например, вот один из проверенных продавцов, у которого можно купить недорогую Bluetooth-версию ELM327.

Тип диагностического разъёма авто

У некоторых машин, особенно до 2000 года и отечественных, диагностический разъём имеет колодки других стандартов. Подключить к ним сканер напрямую не выйдет. Для таких случаев используют специальные переходники: с одной стороны у них совместимый разъём для конкретной модели авто, а с другой — стандартный OBD-II.

Elm327 сканер на алиэкспресс — купить онлайн по выгодной цене

Перед покупкой сравните цены на elm327 сканер, прочитайте реальные отзывы покупателей, ознакомьтесь с техническими характеристиками.

Закажите elm327 сканер онлайн с доставкой по России: товары с пометкой Plus доступны с ускоренной доставкой и улучшенными условиями возврата.

На Алиэкспресс elm327 сканер всегда в наличии в большом ассортименте: на площадке представлены как надежные мировые бренды, так и перспективные молодые.

Выбор приложения для диагностики

Я думаю что здесь у Вас вопросов не возникнет. Заходим в Google Play (Плэй маркет) и скачиваем приложение “InCarDoc free” (Автомобильный доктор). Преимуществом является то, что программа на русском языке. Этим приложением я пользуюсь уже на протяжении длительного времени и проблем у меня с ним не возникало, тем более что в сети есть PRO версия которую можно установить бесплатно.

Есть так-же програмки под названием Torque, OpenDiag Mobile, Car Scanner ELM OBD2, ХобДрайв и другие. Torque например поможет вывести на экран дополнительные виджеты, а если у Вас магнитола на Android, то можно использовать эту программу как бортовой компьютер.

Инструкция elm327

Итак у нас есть адаптер ELM327Bluetoothверсии 1.5, телефон на базе Android с установленной программой InCarDoc free, Автомобиль с разъемом OBD-II. Теперь можно приступить непосредственно к диагностике:

  1. При выключенном зажигании (обязательно) вставить адаптер ELM327 в разъём OBD-II, при этом он подаст признаки жизни (загорится светодиодный индикатор) ;
  2. Включить Bluetooth на телефоне и найти устройство под названием OBDII (название может отличаться), затем при сопряжении устройств потребуется ввести пароль: как правило это 1234 или 0000.
  3. Если все получилось тогда переходим в приложение InCarDoc free и нажимаем зелененькую кнопку “Подключить” (фото слева). Если всё выполнили правильно, то неактивные разделы меню станут активными (фото справа).
Код ошибки:  Бортовой компьютер (штатные и не очень) (с. 10) - Ford C-MAX
ELM327 Bluetooth версии 1.5, телефон на базе Android с  программой InCarDoc free, OBD-II. Инструкция по работе с ELM327
Подключение к авто в программе InCarDoc free

4. Как только Вы успешно подключились к автомобилю его следует завести.5. Диагностика автомобиля. Следуйте инструкции на картинке ниже. Что бы продиагностировать автомобиль перейдите во вкладку “Диагностика”, после нескольких секунд на экране появиться список ошибок которые есть в Вашем автомобиле.

ELM327 Bluetooth версии 1.5, телефон на базе Android с  программой InCarDoc free, OBD-II. Инструкция по работе с ELM327
сброс ошибок авто в программе InCarDoc free

6. Эта программа имеет функции вывода динамических параметров на экран телефона в режиме реального времени. Для примера я вывел на экран Обороты двигателя на холостом ходу (можно наблюдать как они у меня плавают) и температуру охлаждающей жидкости (автомобиль только прогревался). В этой программе достаточно широкий выбор вывода динамических параметров, поэтому я использую именно её.

ELM327 Bluetooth версии 1.5, телефон на базе Android с  программой InCarDoc free, OBD-II. Инструкция по работе с ELM327
Вывод на экран динамических параметров авто в программе InCarDoc free

7. Что бы закончить работу со сканером ELM327 просто нажмите кнопку “Отключить” в программе InCarDoc free. Заглушите двигатель автомобиля и извлеките сам сканер из диагностического разъёма OBD-II.

Как выбрать elm327

Из-за множества клонов разного качества есть риск нарваться на устройство с урезанной функциональностью, которое будет работать неправильно или не запустится вообще. При покупке нужно учитывать три важных момента.

Как подключиться к авто

Точная процедура настройки обычно описана в инструкции.

Как пользоваться сканером elm327

Если всё выполнено правильно, после настройки на экране отобразится информация об авто, а датчики и индикаторы заработают. В зависимости от приложения может понадобиться создать профиль авто. Для этого выберите свою модель из списка и укажите технические характеристики.

Как проверить сканер elm327

После покупки адаптера ELM327 проверьте, что он действительно версии 1.5. При заказе с AliExpress уточните, установлен ли в нём чип PIC18F25K80 и подчеркните, что будете диагностировать сканер специальным ПО и откроете спор в случае проблем.

Какие автомобили можно продиагностировать elm327

Первое что Вам нужно знать это есть ли в Вашем автомобиле диагностического разъема OBD 2 и где он находиться. Сделать это проще всего забив в поисковик Марку и год выпуска автомобиля.

OBD 2 и где он находиться. Сделать это проще всего забив в поисковик Марку и год выпуска автомобиля в интернет. Инструкция ELM327
Диагностический разъем OBD-II

Скажу сразу, что практически у всех автомобилей с 2000 года выпуска, а так же у некоторых более ранних моделей есть диагностический разъем OBD-II . Даже если у Вашей модели авто нет этого разъема то не расстраивайтесь, существуют переходники.

На чипе elm 327

Вашему вниманию предлагается универсальный сканер кодов неисправностей автомобиля. Это электронный считыватель ошибок, пригодится как профессионалам, занятым в сфере автосервиса, так и рядовым автовладельцам. Поддерживает все типы протоколов OBDII. Не требует дополнительных устройств, как беспроводные сканеры кодов, которым для работы необходимо устанавливать на телефон специальные приложения.

Просто купил, принес, подсоединил в машине к порту OBDII и включил (питание берется от электрической сети автомобиля)!

Совместим с большинством автомобилей, выпущенным после 1996 года и со всеми, выпущенными после 2001 года, независимо от страны производства.

Купить универсальный OBD II проводной сканер показаний датчиков автомобиля на чипе ELM 327 вы можете в нашем интернет магазине. У нас есть курьерская доставка по указанному адресу (города Москва и Санкт-Петербург). В столицах наши покупатели могут забрать купленный товар из одного из офисов магазина (бесплатный самовывоз).

Код ошибки:  Диагностическое оборудование для автомобилей Lexus RX по лучшим ценам в Москве с доставкой

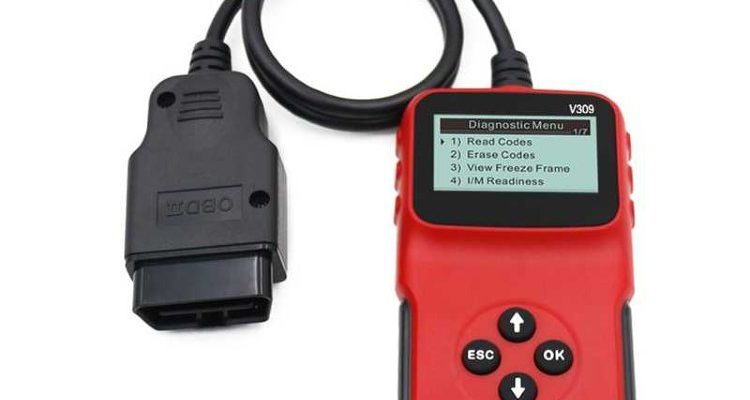

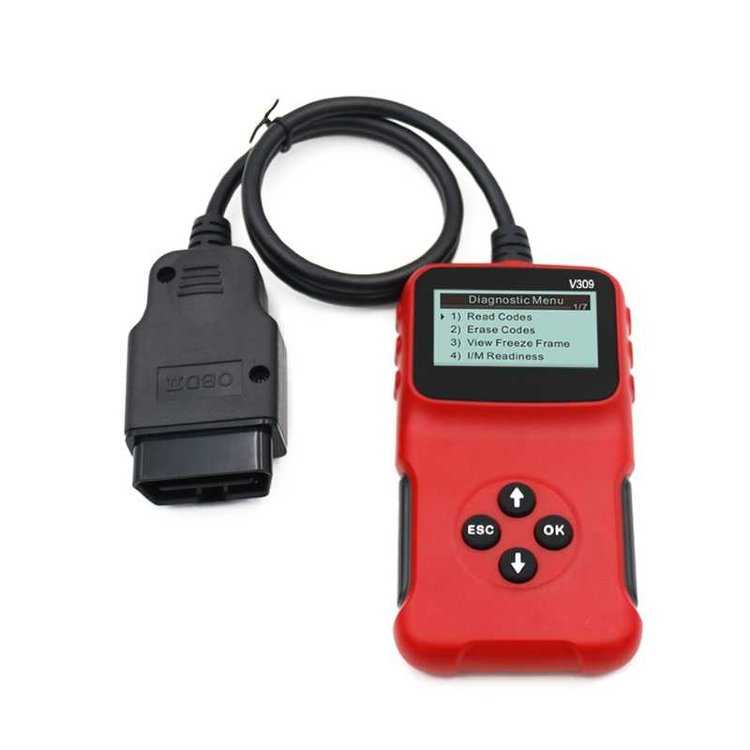

Профессиональный сканер кодов датчиков автомобиля

Устройство представляет собой компактный электронный прибор с монохромным жидкокристаллическим дисплеем. От сканера идет кабель с разъемом OBD II. Его следует подключить к соответствующему входу на вашем авто. Прибор работает от автомобильной сети в 12 и 16 вольт, является универсальным для всех легковых автомобилей, джипов, малых грузовиков.

Не требует элементов питания и дополнительных приборов, программного обеспечения! Plug-and-play!

Технические характеристики

  • Модель: V309
  • Чип – ELM 327
  • Материал изготовления: АБС-пластик, электронные компоненты, металл
  • Цвет – красный (из-за разницы в настройках дисплеев реальный оттенок корпуса прибора может отличаться от цвета изображения, который вы видите на странице).
  • Размер: 95,5×72,1×22,2 мм
  • Вес: 147 г
  • Размер с упаковкой: 200x130x31 мм
  • Вес с упаковкой: 200 г
  • Напряжение работы: 9-16 V
  • Ток работы: 80 мА
  • Температура эксплуатации: -30° ~ 70 ° C
  • Температура хранения: -30° ~ 80°C

Протоколы

· SAE 1850 PWM (41.6 Kbaud), SAE J1850 VPW (10.4 Kbaud)

· ISO 9141-2 (5 baud init, 10.4 Kbaud), ISO 14230-4 KWP (5 baud init, 10.4 Kbaud), ISO 14230-4 KWP (fast init, 10.4 Kbaud), ISO 15765-4 CAN (11bit ID, 500 Kbaud), ISO 15765-4 CAN (29bit ID 500 Kbaud), ISO 15765-4 CAN (11bit ID, 250 Kbaud), ISO 15765-4 CAN (29bit ID, 250 Kbaud)

Шаг 1. установка приложения для диагностики

Для соединения с ЭБУ машины используются различные программы. Существуют как бесплатные, так и платные версии для Android, iOS и Windows. В комплекте с самим сканером нужное ПО часто уже идёт в комплекте. Установите его или одно из популярных приложений.

OpenDiag (Windows) →

Заключение

Из приведенной мной инструкции видно, что диагностика автомобиля это несложная процедура. Всего в несколько легких действий Вы сможете самостоятельно диагностировать автомобиль и при необходимости сбросить ошибки. Так-же можно изучать характеристики автомобиля, по их результатам выявляются более серьезные поломки.

Зачем платить кому-то деньги, если вы и сами с легкостью сможете вылечить свой автомобиль. А если и не получиться самостоятельно устранить дефект в автомобиле, то на сервис Вы поедите уже с проблемой, так как знаете что конкретно у Вас сломано.

В таком случае сервису будет сложнее содрать с Вас деньги за дополнительные услуги или вовсе Вас обмануть! Как Вам такая ситуация? Автомобиль сломался далеко от сервиса, а поломка очень простая (например от вибрации выскочила фишка с датчика). Можно только представить сколько в таком случае этот копеечный сканер сэкономит Вам денег!
