Защищаем OBD II – зачем и как

Защищаем OBD II - зачем и как ОБД2

Подробное описание комплексов

Уважаемые друзья, мы создали несколько охранных комплексов для эффективной защиты вашего автомобиля. Данные комплексы сформированы таким образом, чтобы за минимальные средства закрыть уязвимые места конкретной марки и модели. Предлагаем вам выбрать необходимые противоугонный системы входящие в комплекс с учетом эксплуатации и хранения вашего автомобиля.

Премиум

Состоит из сигнализации, дополнительного иммобилайзера, защиты разъёма диагностики OBD2, замка на капот, блокиратора АКПП и защиты системы бесключевого доступа. Данная система состоит из двухмодульной сигнализации. Один из блоков сигнализации устанавливается в салоне автомобиля и отвечает за цифровую блокировку двигателя, блокировку системы бесключевой доступа, имеет датчик наклона, удара и контролирует периметр автомобиля. Вторая часть сигнализации устанавливается скрытно в подкапотном пространстве и управляет звуковой сиреной, аналоговой блокировкой двигателя, блокираторам АКПП и электромеханическим замком капота. Оба модуля работают по зашифрованному сигналу, и не имеют проводного соединения! Так же данная система способна защитить разъём диагностики OBD2 от взлома штатной системы охраны. Система работает в автоматическом режиме и не доставляет никаких неудобств своему владельцу. При приближении к автомобилю владельца с меткой от охранной системы отключается первый уровень охраны ( защита бесключевого доступа), при нажатии кнопки открытия на штатном ключе Авто отключается второй уровень (датчики удара, наклона и мониторинг периметра) после влечения зажигания ещё раз опрашивается метка (отключается цифровая блокировка двигателя). И отключения ( блокиратора АКПП, открытия замка капота и отключения блокировки двигателя при движении) происходит после ввода пин-кода штатными кнопками автомобиля. Данный комплекс обеспечивает максимальную многоуровневую защиту вашего автомобиля. Система имеет полное отключение при посещении СТО!

Что можно подключить к разъему

Такой разъем служит в основном для подключения диагностических приборов, судя по его названию. В том числе к нему подключают всем известные китайские ОБД адаптеры ЕЛМ-327. Существуют и другие самодельные устройства, которые также можно подключать к диагностическому разъему.

Например, в Ладе Калине есть такой же разъем. К нему подключают отдельную кнопку со светящимся индикатором. Он показывает температуру двигателя, так как на штатных приборах нет такого индикатора. Кроме того, в таких кнопках встраивают даже целый диагностический компьютер, со многими возможностями и функциями. Но на Ладе Весте есть индикатор температуры охлаждающей жидкости. Да и нельзя сравнивать Весту с Калиной!

Как отремонтировать генератор автомобиля своими руками?

К разъему можно подключать диагностическое оборудование, соединенное с ноутбуком. В автосервисах пользуются таким оборудованием при возникновении проблем в работе двигателя и других систем. Подключение к диагностическому разъему Лады Весты других интересных приборов мы будем рассматривать на нашем портале. Поэтому смотрите новые публикации, не забудьте добавить наш сайт в закладки.

Читайте: горит чек инжектор — что делать?

Obd блокировки

Что такое CAN шина и разъем OBD2

В современных  автомобилях очень много электронных блоков которые отвечают за определенные функции автомобиля. Все эти электронные блоки управления связаны между собой цифровой шиной CAN для обмена информацией между собой. Данная шина данных так же выведена в разъём диагностики ОБД2. Разъём ОБД2 используется для подключения диагностического оборудования для связи с электронными блоками управления.

Самый секретный электронный блок.

В одном из электронных блоков записана информация о двух ключах, которые имеет владелец автомобиля. Злоумышленник подключившись к разъёму ОБД2 имеет возможность связаться с блоком управления где прописана информация о ключах, и с помощью специальных устройств прописать в этот блок информацию о новом (третьем) ключе! После данный процедуры автомобиль будет распознавать (третьей) ключ как штатный и сможет запускать двигатель.

Видимость защиты

Электронный взлом штатной системы безопасности занимает не более 2 минут. Для защиты от подключения устройств с помощью которых можно прописать дополнительный ключ мы рекомендуем установить защиту на разъём диагностики ОБД2.

Где находится диагностический разъем в ладе гранта

Чтоб найти диагностический разъем в Гранте, следует заглянуть под переднее пассажирское место.

В том месте, где должны быть ноги пассажира, предусмотрено небольшое пространство, над которым расположен бардачок.

На левой стенке этого углубления вы найдете вентиляционную решетку, через которую осуществляется продувание при включенной печке. Прямо над этой решеткой расположен диагностический разъем.

Чтобы до него добраться и установить подключение, придется открутить несколько болтов с заглушки. Разъем достаточно крупный и имеет своеобразный внешний вид, поэтому вряд ли вы его не заметите.

Рекомендуется быть аккуратным, подключая адаптер к диагностическому разъему Лады Гранта. Дело в том, что расположение разъема не слишком удобное. Из-за этого при включенном адаптере всегда есть риск, что пассажир заденет его ногой. В принципе, сам по себе адаптер держится в разъеме достаточно прочно.

Однако если пассажир хорошо ударит (а это чаще всего происходит совершенно случайно), то он запросто сломает и разъем, и адаптер. Самым простым решением будет или предупредить пассажира не двигать ногами слишком активно (что не всегда помогает), или не ездить с установленным в разъем адаптером.

Некоторые автовладельцы решают эту проблему радикально – в автосервисах просят перенести разъем в другое, более безопасное и удобное место. Однако это обойдется в приличную сумму.

Диагностический разъем гранта: где находится

ОБД порт активно используют в машинах по всему свету с 2001 года. АвтоВАЗ стал ставить OBDII на свои модели начиная с Калины – до этого на десятое семейство ставили 12-пиновый штекер.

Защищаем OBD II - зачем и как
На фото – пример установленного сканера ELM327.

Ищем ОБД2 на Гранте:

  • Сидя на переднем правом сиденье находим крышку бардачка;
  • Кладем руку на нижнюю грань крышки и ведем влево до центральной консоли;
  • Рука упрется в диагностический разъем.

Как визуальный ориентир смотрим на решетку вентиляции у ног переднего пассажира – над ней расположен нужный штекер.

Защищаем OBD II - зачем и как
Смотреть на сам порт не обязательно – его легко найти и с водительского кресла. Главное – знать, где искать.

Защита блока управления двигателем (эбу) лада веста, х рей, ларгус 8кл и рено

Защищаем OBD II - зачем и как

Защита блока управления двигателем (ЭБУ) Лада Веста, Ларгус, Х Рей и Рено

Применим для:— LADA Largus 1.6(8 клап. мотор ВАЗ), Vesta, Xray— RENAULT Duster с 2021, Logan 2 с 2021, Sandero 2 с 2021, Sandero Stepway с 2021

Защита ЭБУ — это эффективное противоугонное средство и предотвращает угон автомобиля путем подмены штатного электронного блока управления двигателем на заранее подготовленный «взломанный» блок.

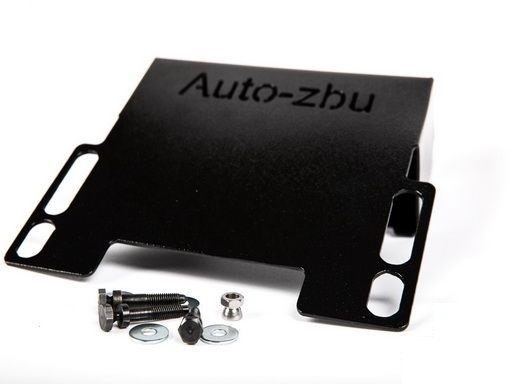

Защита блока управления представляет собой металлический контейнер, закрывающий присоединительную колодку жгута проводов от снятия и установки на другой ЭБУ с отключенным иммобилайзером.

Установка не потребует сверления дополнительных отверстий, так как осуществляется в штатные отверстия на антивандальные гайки (входят в комплект).

Данный блок также совместим со следующими автомобилями: Renault Duster (new 2021 — н.в, если ЭБУ стоит вдоль крыла), Logan 2(new 2021 — н.в.), Sandero 2( new 2021 — н.в. в том числе Stepway.

Если Вам нужна защита на другие года выпуска, то смотрите здесь.

Отзыв с сайта драйв2.ру

Видеоустановка:

Защита диагностического разъема obd vesta от угона

Защита диагностического разъема OBD от угона на Лада Веста реализована немного проще, чем защита блока управления двигателем.

В данном случае необходимо опасаться подключения к «мозгам» машины непосредственно из салона – через диагностический разъем, который располагается слева от руля, за пластиковым щитком.

Так угонщики могут завести машину даже при отсутствии ключа, обойдя все не механические средства защиты.

Сам сейф представляет собой металлический короб с кронштейном, в который вставляется диагностический разъем, после чего короб закрывается крышкой и закручивается на 4 болта.

Особенностью такого сейфа является именно уникальность конфигурации болта, вследствие чего открутить его можно только секреткой, которая идет в комплекте. Причем производители периодически меняют компоновку крепежа и секретки, осложняя работу угонщиков.

Провода же вставляются в небольшой кусок гофры, который заклеивается изолентой.

Также стоит отметить, что защита диагностического разъема OBD Vesta от угона универсальна, в отличие от блока ЭБУ, поэтому подойдет и на другие модели, что весьма актуально, когда в семье несколько автомобилей.

На видео продемонстрирован процесс установки обеих средств защиты Весты.

Согласно отзывам, наиболее качественными и востребованными изделиями на рынке являются товары от бренда Auto-Zbu. Эта компания уже не один год работает в данном направлении и является признанным лидером.

Auto-Zbu лидирует на российском рынке защиты авто.

Как защитить?

OBD-разъем должен быть доступен. Однако, для предотвращения несанкционированного доступа следует озаботиться о защите или блокировке данного разъема.

Существует три варианта защиты разъема OBD и ограничения доступа к ЭБУ.

Рассмотрим подробнее каждый из них.

1. Перенос разъема в труднодоступное место, либо защита его специальным кожухом.

Как правило, данные действия не влекут за собой ограничения в управлении автомобилем. Но в этом случае могут возникнуть вопросы у дилера (особенно при переносе разъема), о несанкционированном вмешательстве в штатную электрическую систему автомобиля и о сохранении гарантийных обязательств. Кроме того, в зависимости от расположения блока не всегда возможно установить защитный кожух.

2. Произвести перепиновку контактов, т.е. поменять их местами, либо замена OBD-разъема другим, нестандартной формы.

В этом случае клиенту передается специальный переходник для подключения типового оборудования (сканеров). Минусы данного решения аналогичны предыдущему – вероятное снятие автомобиля с гарантии. Кроме того, каждый сервис, осуществляющий диагностику, будет в курсе произведенной перепиновки или замены. А значит, велика вероятность, что злоумышленники будут подготовлены к данному факту, и защита не сработает.

3. Блокировка разъема посредством разрыва цифровой шины, связывающей разъем с ЭБУ.

Блокировка осуществляет с помощью стандартного реле дополнительных каналов охранных систем и сигнализаций. Мы считаем этот способ самым оптимальным вариантом защиты OBD-разъема от несанкционированного доступа. В этом случае диагностический разъем доступен любому подключению, пока сигнализация или иммобилайзер не находится в режиме охраны.

Как купить

Процедура покупки товара в нашем Интернет-магазине очень проста и состоит из нескольких шагов.

1. Оформление заказа

После выбора товара нажмите кнопку купить — товар добавится в вашу корзину.

Код ошибки:  Блокировка диагностического разъема. Авторская защита от угона в Санкт-Петербурге: все статьи

Далее, если вы закончили выбирать товар, нажмите кнопку Моя корзина.

На странице Моя корзина будут перечислены все выбранные вами товары.

В поле Количество вы пожете изменить количество товара для покупки.

В колонке Действия над каждым товаром можно произвести следующие действия: либо удалить товар из корзины, либо отложить товар на будущее.

Также можно ввести код скидки в соответствующее поле.

2. Оформление и подтверждение заказа

После ввода необходимой информации о доставке товара (ФИО получателя, адрес доставки, контактные данные, вариант доставки, способ оплаты и т.д) для оформления заказа вам нужно нажать кнопку Оформить заказ.

Копия заказа будет выслана на ваш e-mail, указанный при оформлении заказа.

Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа.

Через некоторое время (обычно в течение часа) после оформления покупки, с вами свяжется наш менеджер по контактным данным, указанным при оформлении заказа. С менеджером можно будет согласовать точное время и сроки доставки, а также уточнить детали.

Примечание: Для постоянных клиентов на сайте магазина есть Регистрация. В своем кабинете вы можете просмотреть содержимое корзины, историю своих заказов, а также повторить или отказаться от заказа, подписаться на рассылку новостей магазина.

3. Оплата и цены

Цены, указанные на сайте, являются окончательными и не требуют доплат при стандартных условиях поставки. Все налоги включены в стоимость товара.

Внимание! Для каждого отдельного заказа возможен только один способ оплаты на ваш выбор. Оплата заказа по частям различными способами невозможна.

Возможные способы оплаты:

  • Наличный расчет.
    Оплата производится наличными курьеру при доставке или в магазине при самовывозе. Вместе с товаром передается товарный и кассовый чеки, а также гарантийный талон.
  • Оплата через Сбербанк.
    Вы можете оплатить заказ в любом отделении Сбербанка. За услугу по переводу денег с вас возьмут от 3 до 7% от стоимости заказа, в зависимости от региона. Перечисление денег займет порядка 10 дней.

Оставьте ваши контакты, и наш менеджерсвяжется с Вами в ближайшее время.

Защищаем OBD II - зачем и как

Коды ошибок лада веста и лада х-рей

  1. Р0030 Датчик кислорода до нейтрализатора, проверка обрыва цепи нагревателя
  2. Р0031 Датчик кислорода до нейтрализатора, проверка КЗ цепи нагревателя на “землю“
  3. Р0032 Датчик кислорода до нейтрализатора, проверка КЗ цепи нагревателя на бортсеть
  4. Р0036 Датчик кислорода после нейтрализатора, проверка обрыва цепи нагревателя
  5. Р0037 Датчик кислорода после нейтрализатора,проверка КЗ цепи нагревателя на “землю“
  6. Р0038 Датчик кислорода после нейтрализатора, проверка КЗ цепи нагревателя на бортсеть
  7. Р0101 Датчик массового расхода воздуха, выход сигнала из допустимого диапазона
  8. Р0102 Датчик массового расхода воздуха, низкий уровень выходного сигнала
  9. Р0106 Цепь датчика абсолютного давления во впускном коллекторе, выход сигнала из допустимого диапазона
  10. Р0107 Цепь датчика абсолютного давления во впускном коллекторе, низкий уровень сигнала
  11. Р0108 Цепь датчика абсолютного давления во впускном коллекторе, высокий уровень сигнала
  12. Р0103 Датчик массового расхода воздуха, высокий уровень выходного сигнала
  13. Р0112 Датчик температуры впускного воздуха, низкий уровень выходного сигнала
  14. Р0113 Датчик температуры впускного воздуха, высокий уровень выходного сигнала
  15. Р0115 Неверный сигнал датчика температуры охлаждающей жидкости
  16. Р0116 Датчик температуры охлаждающей жидкости, выход сигнала из допустимого диапазона
  17. Р0117 Датчик температуры охлаждающей жидкости, низкий уровень выходного сигнала
  18. Р0118 Датчик температуры охлаждающей жидкости, высокий уровень выходного сигнала
  19. Р0122 Датчик положения дроссельной заслонки, низкий уровень выходного сигнала (датчик №1)
  20. Р0123 Датчик положения дроссельной заслонки, высокий уровень выходного сигнала (датчик №1)
  21. Р0130 Датчик кислорода до нейтрализатора неисправен
  22. Р0131 Датчик кислорода до нейтрализатора, низкий уровень выходного сигнала
  23. Р0132 Датчик кислорода до нейтрализатора, высокий уровень выходного сигнала
  24. Р0133 Датчик кислорода до нейтрализатора, медленный отклик на обогащение или обеднение
  25. Р0134 Датчик кислорода до нейтрализатора, обрыв цепи сигнала
  26. Р0135 Датчика кислорода до нейтрализатора, нагреватель неисправен
  27. Р0136 Датчик кислорода после нейтрализатора, обрыв цепи сигнала
  28. Р0137 Датчик кислорода после нейтрализатора, низкий уровень сигнала
  29. Р0138 Датчик кислорода после нейтрализатора, высокий уровень сигнала
  30. Р0140 Датчик кислорода после нейтрализатора, обрыв цепи сигнала
  31. Р0141 Датчика кислорода после нейтрализатора, нагреватель неисправен
  32. Р0171 Система топливоподачи слишком бедная
  33. Р0172 Система топливоподачи слишком богатая
  34. Р0200 Цепь управления форсунками неисправна
  35. Р0201 Цепь управления форсункой цилиндра №1, обрыв
  36. Р0202 Цепь управления форсункой цилиндра №2, обрыв
  37. Р0203 Цепь управления форсункой цилиндра №3, обрыв
  38. Р0204 Цепь управления форсункой цилиндра №4, обрыв
  39. Р0217 Перегрев двигателя, температура двигателя выше порогового значения
  40. Р0222 Датчик положения дроссельной заслонки, низкий уровень выходного сигнала (датчик №2)
  41. Р0223 Датчик положения дроссельной заслонки, высокий уровень выходного сигнала (датчик №2)
  42. Р0261 Цепь управления форсункой цилиндра №1, замыкание на землю
  43. Р0262 Цепь управления форсункой цилиндра №1, замыкание на 12В
  44. Р0264 Цепь управления форсункой цилиндра №2, замыкание на землю
  45. Р0265 Цепь управления форсункой цилиндра №2, замыкание на 12В
  46. Р0267 Цепь управления форсункой цилиндра №3, замыкание на землю
  47. Р0268 Цепь управления форсункой цилиндра №3, замыкание на 12В
  48. Р0270 Цепь управления форсункой цилиндра №4, замыкание на землю
  49. Р0271 Цепь управления форсункой цилиндра №4, замыкание на 12В
  50. Р0300 Обнаружены случайные или множественные пропуски воспламенения
  51. Р0301 Обнаружены пропуски воспламенения в 1-ом цилиндре
  52. Р0302 Обнаружены пропуски воспламенения в 2-ом цилиндре
  53. Р0303 Обнаружены пропуски воспламенения в 3-ем цилиндре
  54. Р0304 Обнаружены пропуски воспламенения в 4-ом цилиндре
  55. Р0325 Обрыв датчика детонации
  56. Р0326 Датчик детонации, сигнал выходит за допустимые пределы
  57. Р0327 Датчик детонации, низкий уровень сигнала
  58. Р0328 Датчик детонации, высокий уровень сигнала
  59. Р0335 Датчик положения коленчатого вала, нет сигнала
  60. Р0336 Датчик положения коленчатого вала, сигнал выходит за допустимые пределы
  61. Р0337 Датчик положения коленчатого вала, замыкание цепи на массу
  62. Р0338 Датчик положения коленчатого вала, обрыв цепи
  63. Р0340 Датчик положения распределительного вала неисправен (Ошибка датчика фазы)
  64. Р0342 Датчик положения распределительного вала низкий уровень сигнала
  65. Р0343 Датчик положения распределительного вала высокий уровень сигнала
  66. Р0346 Цепь датчика фазы, некорректный сигнал
  67. Р0351 Катушка зажигания, проверка обрыва цепи, ток первичной цепи меньше порогового значения
  68. Р0352 Катушка зажигания, проверка обрыва цепи, ток первичной цепи меньше порогового значения
  69. P0353 Катушка зажигания цилиндра 3, обрыв цепи управления
  70. P0354 Катушка зажигания цилиндра 4, обрыв цепи управления
  71. Р0363 Обнаружены случайные или множественные пропуски воспламенения для защиты нейтрализатора
  72. Р0422 Эффективность нейтрализатора ниже порога
  73. Р0441 Некорректный расход воздуха через клапан
  74. Р0443 Управление клапаном продувки адсорбера неисправно
  75. Р0444 Клапан продувки адсорбера, проверка обрыва цепи
  76. Р0445 Замыкание на землю цепи клапана продувки адсорбера
  77. Р0458 Клапан продувки адсорбера, проверка КЗ цепи на “землю“
  78. Р0459 Клапан продувки адсорбера, проверка КЗ цепи на бортсеть
  79. Р0480 Цепь управления реле вентилятора 1; обрыв, проверка обрыва цепи
  80. Р0481 Цепь управления реле вентилятора 2; обрыв, проверка обрыва цепи
  81. Р0485 Вентилятор охлаждения, проверка напряжения питания
  82. Р0500 Датчик скорости автомобиля, нет сигнала
  83. Р0501 Ошибка датчика скорости автомобиля
  84. Р0503 Датчик скорости автомобиля, перемежающийся сигнал
  85. Р0504 Датчик педали тормоза, сигналы датчика изменяются несогласованно
  86. Р0505 Ошибка регулятора холостого хода
  87. Р0506 Регулятор холостого хода заблокирован, низкие обороты
  88. Р0507 Регулятор холостого хода заблокирован, высокие обороты
  89. P0522 Цепь датчика давления масла, низкий уровень сигнала
  90. P0523 Цепь датчика давления масла, высокий уровень сигнала
  91. Р0560 Бортовое напряжение ниже порога работоспособности системы
  92. Р0562 Бортовое напряжение имеет низкий уровень
  93. Р0563 Бортовое напряжение имеет высокий уровень
  94. Р0601 Неисправность ПЗУ блока управления
  95. Р0603 Неисправность ОЗУ блока управления
  96. Р0604 Ошибка контрольной суммы внутреннего ОЗУ контроллера
  97. Р0606 Контроллер, неисправно АЦП
  98. Р0607 Неверный сигнал канала детонации контроллера
  99. Р0615 Цепь управления реле стартера, обрыв
  100. Р0616 Цепь управления реле стартера, замыкание на массу
  101. Р0617 Цепь управления реле стартера, замыкание на 12В
  102. Р0627 Реле бензонасоса, проверка обрыва цепи
  103. Р0628 Реле бензонасоса, проверка КЗ цепи на “землю“
  104. Р0629 Реле бензонасоса, проверка КЗ цепи на бортсеть
  105. Р0642 Шина питания датчиков, низкий уровень сигнала
  106. Р0643 Шина питания датчиков, высокий уровень сигнала
  107. Р0645 Реле муфты кондиционирования, проверка обрыва цепи
  108. Р0646 Реле муфты кондиционирования, проверка КЗ цепи на “землю“
  109. Р0647 Реле муфты кондиционирования, проверка КЗ цепи на бортсеть
  110. P0660 Клапан управления длиной каналов системы впуска, обрыв цепи
  111. P0661 Клапан управления длиной каналов системы впуска, замыкание цепи на массу
  112. P0662 Клапан управления длиной каналов системы впуска, замыкание цепи бортовую сеть
  113. Р0691 Цепь управления реле вентилятора 1; обрыв, проверка КЗ цепи на “землю“
  114. Р0692 Цепь управления реле вентилятора 1; обрыв, проверка КЗ цепи на бортсеть
  115. Р0693 Цепь управления реле вентилятора 2; обрыв, проверка КЗ цепи на “землю“
  116. Р0694 Цепь управления реле вентилятора 2; обрыв, проверка КЗ цепи на бортсеть
  117. P0830 Выключатель педали сцепления, цепь неисправна
  118. Р1102 Низкое сопротивление нагревателя датчика кислорода
  119. Р1115 Неисправная цепь управления нагревом датчика кислорода
  120. Р1123 Аддитивная составляющая корр. по воздуху состава смеси превышает порог.Состав “богатый”
  121. Р1124 Аддитивная составляющая корр. по воздуху состава смеси превышает порог. Состав “бедный”
  122. Р1127 Мультипликативн. составляющая коррекции состава смеси превышает порог. Состав “богатый”
  123. Р1128 Мультипликативн. составляющая коррекции состава смеси превышает порог. Состав “бедный”
  124. Р1135 Неисправность цепи нагревателя датчика кислорода до нейтрализатора
  125. Р1136 Аддитивная составляющая корр. по топливу превышает порог. Состав “богатый”
  126. Р1137 Аддитивная составляющая корр. по топливу превышает порог. Состав “бедный”
  127. Р1140 Измеренная нагрузка отличается от расчетной
  128. Р1141 Неисправность цепи нагревателя датчика кислорода после нейтрализатора
  129. Р1171 Низкий уровень сигнала с потенциометра коррекции СО
  130. Р1172 Высокий уровень сигнала с потенциометра коррекции СО
  131. Р1301 Обнаружены пропуски воспламенения для защиты нейтрализатора в 1-ом цилиндре
  132. Р1302 Обнаружены пропуски воспламенения для защиты нейтрализатора во 2-ом цилиндре
  133. Р1303 Обнаружены пропуски воспламенения для защиты нейтрализатора в 3-ом цилиндре
  134. Р1304 Обнаружены пропуски воспламенения для защиты нейтрализатора в 4-ом цилиндре
  135. Р1335 Мониторинг управления приводом дроссельной заслонки, положение заслонки вне допустимого диапазона
  136. Р1336 Мониторинг управления приводом дроссельной заслонки, проверка рассогласования сигналов датчиков положения дроссельной заслонки, напряжения датчиков отличаются на величину порога
  137. Р1384 Мониторинг управления приводом дроссельной заслонки. Момент двигателя вне допустимого диапазона
  138. Р1385 Мониторинг управления приводом дроссельной заслонки. Сигнал нагрузки двигателя вне допустимого диапазона.
  139. Р1386 Канал обнаружения детонации, ошибка внутреннего теста
  140. Р1387 Мониторинг управления приводом дроссельной заслонки. Время впрыска вне допустимого диапазона.
  141. Р1388 Мониторинг управления приводом дроссельной заслонки, проверка положения педали акселератора, напряжения датчиков отличаются на величину порога
  142. Р1389 Мониторинг управления приводом дроссельной заслонки, обороты двигателя вне допустимого диапазона
  143. Р1390 Мониторинг управления приводом дроссельной заслонки, отсутствует реакция на неисправность в системе
  144. Р1410 Цепь управления клапаном продувки адсорбера,замыкание на 12В
  145. Р1425 Цепь управления клапаном продувки адсорбера,замыкание на землю
  146. Р1426 Цепь управления клапаном продувки адсорбера, обрыв
  147. Р1500 Обрыв цепи управления реле электробензонасоса
  148. Р1501 Цепь управления реле бензонасоса, замыкание на землю
  149. Р1502 Цепь управления реле бензонасоса, замыкание на 12В
  150. Р1509 Цепь управления регулятором холостого хода, перегрузка
  151. Р1513 Цепь управления регулятором холостого хода, замыкание на землю
  152. Р1514 Цепь управления регулятором холостого хода, обрыв или замыкание на 12В
  153. Р1541 Цепь управления реле бензонасоса, обрыв
  154. Р1545 Привод дроссельной заслонки, отклонение действительного положения дроссельной заслонки от желаемого больше порогового значения
  155. P1558 Привод дроссельной заслонки, возвратная пружина неисправна
  156. P1559 Привод дроссельной заслонки, положение заслонки в состоянии покоя вне допустимого диапазона
  157. Р1570 Иммобилизатор, нет положительного ответа или обрыв цепи
  158. Р1578 Привод дроссельной заслонки, значение адаптации вне допустимого диапазона
  159. Р1558 Привод дроссельной заслонки, время возврата заслонки в положение limp home выше порогового значения
  160. Р1559 Привод дроссельной заслонки, положение заслонки вне допустимого диапазона
  161. Р1600 Нет связи с иммобилизатором
  162. Р1602 Пропадание напряжения бортовой сети
  163. Р1603 Неисправность ЭСППЗУ блока управления
  164. Р1606 Датчик неровной дороги, неверный сигнал
  165. Р1612 Ошибка сброса процессора
  166. Р1616 Датчик неровной дороги, низкий сигнал
  167. Р1617 Датчик неровной дороги, высокий сигнал
  168. Р1620 Неисправность ПЗУ блока управления
  169. Р1621 Неисправность ОЗУ блока управления
  170. Р1622 Неисправность ЭСППЗУ блока управления
  171. Р1640 Контроллер СУД, ошибка чтения-записи EEPROM-памяти
  172. Р1689 Сбой функционирования памяти ошибок
  173. Р2070 Клапан управления длиной каналов системы впуска, постоянно открыт
  174. Р2071 Клапан управления длиной каналов системы впуска, постоянно закрыт
  175. Р2100 Привод дроссельной заслонки, проверка обрыва цепи
  176. Р2101 Электропривод дроссельной заслонки, цепь управления неисправна
  177. Р2102 Привод дроссельной заслонки, проверка КЗ цепи на “землю“
  178. Р2103 Привод дроссельной заслонки, проверка КЗ цепи на бортсеть
  179. Р2105 Контроллер, неисправен модуль мониторинга
  180. Р2122 Цепь датчика положения педали А, высокий уровень сигнала
  181. Р2123 Цепь датчика положения педали А, высокий уровень сигнала
  182. Р2127 Цепь датчика положения педали B, низкий уровень сигнала
  183. Р2128 Цепь датчика положения педали B, высокий уровень сигнала
  184. Р2187 Система топливоподачи слишком бедная (на холостом ходу)
  185. Р2188 Система топливоподачи слишком богатая (на холостом ходу)
  186. Р2135 Датчики “А”/“B” положения дроссельной заслонки, рассогласование сигналов
  187. Р2138 Датчики “А”/“B” положения педали акселератора, рассогласование сигналов
  188. P2176 Система управления приводом дроссельной заслонки, адаптация положения нуля заслонки не выполнена
  189. Р2178 Привод дроссельной заслонки, адаптации ни разу проведена не была
  190. P2187 Система топливоподачи слишком бедная на холостом ходу
  191. P2188 Система топливоподачи слишком богатая на холостом ходу
  192. P2270 Датчик кислорода после нейтрализатора, отсутствие отклика на обогащение смеси
  193. P2271 Датчик кислорода после нейтрализатора, отсутствие отклика на обеднение смеси
  194. Р2301 Катушка зажигания цилиндра 1, замыкание цепи управления на бортовую сеть
  195. Р2304 Катушка зажигания цилиндра 2, замыкание цепи управления на бортовую сеть
  196. Р2307 Катушка зажигания цилиндра 3, замыкание цепи управления на бортовую сеть
  197. Р2310 Катушка зажигания цилиндра 4, замыкание цепи управления на бортовую сеть
  198. P2500 Цепь управления возбуждением генератора (LT), низкий уровень сигнала
  199. P2501 Цепь управления возбуждением генератора (LT), высокий уровень сигнала
Код ошибки:  VCI 3 VCI3 SDP3 Wi Fi сканер беспроводной инструменту диагностики с полный чип для грузовика Scania Авто Грузовик|Электрические тестеры и щупы| | АлиЭкспресс

Новая Лада: Пять фактов за и против покупки Lada Vesta

Методы защиты

Антиугонные средства разделяют по назначению, способу подключения и итоговым трудностям для угонщика. Их весомое преимущество – они позволяют вернуть работоспособность OBD II, но деактивировать их быстро может только владелец с помощью оригинального устройства.

Лидером по эффективности называют механический сейф. Он снабжен уникальными болтами «звезда в звезде», которые возможно открыть только с помощью механического ключа или устройством, которое находится у водителя. Сейф блокирует доступ к прописыванию третьего ключа в недобросовестных мойках или ненадежных автосервисах. Конструкцию быстро устанавливают и отключают. Но угонщик столкнется с трудностями.

ВАЖНО! Для надёжной защиты храните личный ключ открытия болтов отдельно от транспортного средства. При необходимости использования диагностического разъёма снимите защиту дома и установите там же.

Ещё один вариант – модификация разъёма с помощью перепиновки, установки иммобилайзера. Обратный путь вряд ли будет, но вы сделаете его бесполезным. При этом вред штатной электропроводке отсутствует.

На помощь придут и различные реле. Пара настроек – и в режиме охраны оно будет разрывать контакт, до последнего мешая завести авто угонщикам. Успех гарантирован лишь после обнаружения. Но на это могут уйти минуты или часы, а этого ресурса у преступника нет.

Можно создать помехонаполненную среду. То есть ввести цифровой шум. Устройство просто не позволит увидеть вашему автомобилю чужеродную ответную часть. Угонщик не сможет прописать или получить доступ к данным блоков и бросит затею.

Ммс лада гранта интересные факты об автомобиле, личный опыт, цена, плюсы и минусы

Где находится диагностический разъём на Lada Granta

В моей Lada Granta диагностический разъём находится левее от бардачка под панелью устройств. Ориентиром для поиска помогает сопло обдува ног пассажира. В случае если от верхней точки совершить параллель вовнутрь панели, то вы заметите разъём для диагностики.

В статье рассказывается про ммс лада гранта, составленое из мнения и опыта автовладельцев.

На мой взор не совсем успешное расположение. Поясню по какой причине.

Если Вы захотите применять этот разъём для постоянного подключения ELM327 (диагностического адаптера), то он, в зависимости от модели, будет мало выпирать, исходя из этого вовнутрь него может попасть влага с ног пассажира. Также сильные пассажиры его могут ногой испытать ненароком оторвать либо вдавить, что может привести к поломке.

Пассажир нечаянно может зацепить диагностический разъём ногой

Но, как мне думается, конструкторы АвтоВаза решили сэкономить на проводах, и не новости колодку диагностического разъёма в более эргономичное место. Да и не было у них цели сделать этот разъём для постоянного подключения. Не смотря на то, что поэтому к этому разъёму и подключаются бортовые компьютеры, такие как Multitronics VC731.

Как возможно применять диагностический разъём

  1. Напрямую по назначению. Для диагностики автомобиля при помощи адаптера, что подключен к компьютеру либо телефону, либо к особому диагностическому прибору.
  2. С целью побаловаться. Подключите адаптер и установите на телефон программу Torque, соединитесь с ней при помощи bluetooth-подключения, и можете наблюдать данные в режиме он-лайн. А вдруг у Вас телефон с GPS, то вы можете измерить разгон до 100 км/ч, время прохождения участка и другое.

Свежие новости про ммс лада гранта Вы сможете прочесть на нашем сайте в ближайшее время.

Даигностический разъём с подключенным адаптером ELM327

  • Просмотр температуры двигателя. Так как в первых предположениях автомобиля не было индикации температуры двигателя на панели устройств, то многие обладатели применяли диагностический разъём для подключения бортовых компьютеров, которые показывают многие параметры, среди них и температуру двигателя. А так как большая часть обладателей Гранты жалуются на низкую рабочую температуру двигателя. то бортовые компьютеры являются весьма популярным ответом данной неприятности.
  • Программное обеспечение. обновление программного обеспечения сканера тестера дст-14.

    Поддержка программного обеспечения ДСТ-14 сохраняется в полном объеме, все программное обеспечение подходит и для ДСТ-14, и для ДСТ-14Т.

    Самые свежие версии программных модулей — на сайте «НТС». На нашем сайте Вы можете посмотреть подробный состав и загрузить программные модули сканера тестера ДСТ-14.

    Порядок обновления программного обеспечения: Программные модули хранятся в папке Program Files сканера тестера и имеют соответствующие расшире-ния: диагностические .d14 и системные .sys Обновление программного обеспечения (программных модулей) ДСТ-14 можно выполнить у дилеров или самостоятельно.

    Обновление программного обеспечения выполняется по интерфейсу USB с использованием стандартного кабеля USB. Чтобы обновить программное обеспечение, потребуется сканер тестер ДСТ-14, стандартный кабель USB и источник питания (из основного комплекта поставки), компьютер с портом USB 2.

    0, подключение к Internet и элементарные навыки работы с компьютером, программами и файлами. Программа DstManager позволяет в автоматическом режиме проверять наличие обновлений для ДСТ-14, выполнять загрузку модулей с сайта, распаковку из архива и установку в сканер-тестер.Для работы программы нужен доступ в интернет и подключение компьютера к ДСТ-14.

    Если при запуске программы DstManager в списке нет модулей, помеченных стрелками, это означает, что на данный момент в вашем ДСТ-14 установлены самые свежие версии модулей. С 20 января 2021 г. изменилась политика продаж модулей обновления для сканеров-тестеров ДСТ в связи с ситуацией на рынке сбыта. Сканеры-тестеры ДСТ-14Т продаваются с опцией «все включено» до 2021г (по 31.12.2021г).

    Все модули обновления для ДСТ, выпущенные в 2021, 2021 году и позднее будут продаваться отдельно. Обновления для устранение ошибок в уже приобретенном ПО доступны пользователям бесплатно.

    При покупке нового модуля обновления пользователю высылается ключ активации. Уже разрешенные ключом активации программные модули будут работать неограниченное время. По мере разработки новые программные модули размещаются на сайте «НТС».

    Программное обеспечение. обновление программного обеспечения сканера тестера дст-14т.

    Самые свежие версии программных модулей — на сайте «НТС». На нашем сайте Вы можете посмотреть подробный состав и загрузить программные модули сканера тестера ДСТ-14Т.

    Порядок обновления программного обеспечения:

    При покупке нового модуля обновления пользователю высылается ключ активации. Уже разрешенные ключом активации программные модули будут работать неограниченное время. По мере разработки новые программные модули размещаются на сайте «НТС».

    Программные модули хранятся в папке Program Files сканера тестера и имеют соответствующие расширения: диагностические .d14 и системные .sys Обновление программного обеспечения (программных модулей) ДСТ-14Т можно выполнить у дилеров или самостоятельно.

    Обновление программного обеспечения выполняется по интерфейсу USB с использованием стандартного кабеля USB. Чтобы обновить программное обеспечение, потребуется сканер тестер ДСТ-14Т, стандартный кабель USB и источник питания (из основного комплекта поставки), компьютер с портом USB 2.

    0, подключение к Internet и элементарные навыки работы с компьютером, программами и файлами. Программа DstManager позволяет в автоматическом режиме проверять наличие обновлений для ДСТ-14Т, выполнять загрузку модулей с сайта, распаковку из архива и установку в сканер-тестер.Для работы программы нужен доступ в интернет и подключение компьютера к ДСТ-14Т.

    Если при запуске программы DstManager в списке нет модулей, помеченных стрелками, это означает, что на данный момент в вашем ДСТ-14Т установлены самые свежие версии модулей.

    При помощи ДСТ-14Т вы можете выбрать режимы тестирования, которые позволят Вам: — считывать системные данные, — обрабатывать коды неисправностей, — сбрасывать коды неисправностей, — управлять исполнительными механизмами автомобиля, — перепрограммировать ЭБУ, — записывать и сохранять в памяти тестера значения переменных и флагов состояний, — отображать данные как в текстовом, так и в графическом режимах, — полученные при проведении диагностики от ЭБУ и сохраненные в памяти тестера параметры можно скопировать на компьютер для дальнейшего анализа.

    Роботизированная коробка передач

    Изображено соединение управляющих элементов «робота»:

    • актуаторы механизма включения сцепления, выбора и переключения передач;
    • датчик частоты вращения первичного вала.

    содержание .. 11 12 ..

    Lada Vesta. Схемы электрооборудования

    Схема соединения заднего дополнительного жгута проводов:1 – наружная секция заднего левого фонаря; 2 – внутренняя секция заднего левого фонаря; 3 – внутренняя секция заднего правого фонаря; 4 – наружная секция заднего правого фонаря;

    5 – соединения проводов; 6 – замок багажника;7 – плафон освещения номерного знака; 8 – обогрев заднего стекла; 9 – плафон освещения багажника; 10 – дополнительный стоп-сигнал;

    Схема системы управления двигателем: 1 – катушка зажигания первого цилиндра; 2 – катушка зажигания второго цилиндра; 3 – катушка зажигания третьего цилиндра; 4 – катушка зажигания четвертого цилиндра;

    Код ошибки:  Распиновка диагностического разъема волга

    5 – форсунка первого цилиндра; 6 – форсунка второго цилиндра; 7 – форсунка третьего цилиндра; 8 – форсунка четвертого цилиндра; 9 – конденсатор; 10 – электронный блок управления двигателем;

    11 – датчик положения распределительного вала; 12 – датчик детонации (ДД); 13 – генератор; 14 – электромагнитный клапан системы впуска воздуха; 15 – датчик аварийного давления масла; 16 – датчик концентрации кислорода (ДК диагностический);

    17 – датчик концентрации кислорода (ДК управляющий); 18 – датчик давления компрессора кондиционера; 19 – клапан продувки адсорбера; 20 – датчик положения коленчатого вала (ДПКВ); 21 – дроссельный узел (ДУ);

    22 – датчик массового расхода воздуха (ДМРВ); 23 – датчик температуры охлаждающей жидкости (ДТОЖ); 24 – муфта компрессора кондиционера; 25 – реле муфты компрессора кондиционера (К28); 26 – соединительная колодка;

    27 – топливный модуль (бензонасос); 28 – электронная педаль газа; 29 – датчик положения педали тормоза; 30 – датчик положения педали сцепления; 31 – блок предохранителей и реле в моторном отсеке;

    32 – монтажный блок в салоне; 33 – блок управления электрооборудованием; 34 – главное реле системы управления двигателем (К27); 35 – реле стартера (К23); 36 – реле топливного насоса (К7); 37 – колодка диагностического разъема.

    Схема соединений жгута проводов передней левой двери:1 – замок двери; 2 – плафон подсветки порога; 3 – мотор-редуктор стеклоподъемника;4 – блок управления стеклоподъемниками, приводом зеркал и центральным замком;

    Схема соединений жгута проводов передней правой двери: 1 – замок двери; 2 – плафон подсветки порога; 3 – мотор-редуктор стеклоподъемника;4 – колодка для подключения к колодке заднего жгута проводов;

    Схема соединений жгута проводов задней двери: 1 – колодка для подключения к колодке заднего жгута проводов; 2 – мотор-редуктор стеклоподъемника; 3 – соединение проводов; 4 – кнопка стеклоподъемника; 5 – замок двери; 6 – динамик.

    Схема электровентилятора системы охлаждения двигателя:1 – электровентилятор; 2 – блок предохранителей и реле в моторном отсеке; 3 – электронный блок управления двигателем; 4 – блок управления электровентилятором.

    Схема заряда аккумуляторной батареи: 1 – аккумулятор; 2 – монтажный блок в монтажном отсеке; 3 – генератор; 4 – электронный блок управления двигателем.

    Схема системы запуска двигателя: 1 – аккумулятор; 2 – монтажный блок в моторном отсеке; 3 – замок зажигания; 4 – блок предохранителей в салоне;5 – стартер; 6 – реле стартера (К23); 7 – блок управления электрооборудованием.

    Еще один набор из 12 схем:

    Схема соединений переднего жгута проводов: 1 – блок-фара правая; 2 – противотуманная фара (ПТФ) правая; 3 – звуковой сигнал; 4 – электровентилятор системы охлаждения двигателя; 5 – звуковой сигнал тревожной сигнализации;

    6 – датчик давления системы кондиционирования; 7 – блок управления электровентилятором системы охлаждения; 8 – противотуманная фара (ПТФ) левая; 9 – блок-фара левая; 10 – соединение проводов;

    11 – датчик температуры наружного воздуха; 12 – соединительная колодка; 13 – датчик скорости правого переднего колеса; 14 – электронный блок управления двигателем; 15 – блок управления АБС;

    16 – клапан продувки адсорбера; 17 – выключатель охранной сигнализации; 18 – датчик скорости левого переднего колеса; 19 – мотор-редуктор переднего стеклоочистителя; 20 – насос стеклоомывателя;

    21, 25 и 27 – соединительная колодка для подключения к жгуту проводов панели приборов; 22 – датчик уровня тормозной жидкости; 23 – соединительная колодка для подключения к жгуту ЭСУД;24 – блок предохранителей и реле в моторном отсеке; 26 – элемент обогрева ветрового стекла.

    Общая схема электрооборудования автомобиля Веста люкс

    содержание .. 11 12 ..

    LADA VESTA. ДИАГНОСТИКА ЭЛЕКТРОННОЙ СИСТЕМЫ ДВИГАТЕЛЯ 21129 С КОНТРОЛЛЕРОМ М86 ЕВРО-5

    Диагностика электронной системы управления двигателем достаточно проста при условии понимания принципа работы ЭСУД, чёткого представления, чем исправное состояние отличается от неисправного и при соблюдении рекомендуемой последовательности её проведения. При этом важно наличие необходимых диагностических средств.

    ЭСУД способна самостоятельно осуществлять в определенном объёме самодиагностику. При обнаружении неисправности контроллер ЭСУД заносит в память код неисправности и может включить сигнализатор неисправности «MIL» в комбинации приборов. Включение сигнализатора неисправности означает, что необходимо в возможно короткий срок провести диагностику двигателя и ЭСУД.

    Настоящее руководство включает раздел 1 «Устройство», в котором изложены основные принципы работы исправной системы. Ознакомление с разделом 1 является началом для понимания процесса работы ЭСУД и её элементов, и перед проведением диагностики необходимо обязательно ознакомиться с этим разделом.

    Следует помнить, что за электроникой стоит базовый двигатель внутреннего сгорания и работоспособность системы управления двигателем зависит от исправности механических систем. Ниже приводится ряд отклонений, вызывающих неисправности, которые могут быть ошибочно приписаны электронной части системы управления двигателем:

    — ограничение проходимости системы впуска / выпуска;

    — отклонения фаз газораспределения;

    — неисправности, вызванные износом деталей, неправильной сборкой и несоблюдением сроков ТО;

    — плохое качество топлива.

    Описание диагностики ЭСУД условно разделяется на пять частей:

    Информация общего характера

    Содержит информацию о мерах безопасности, общие сведения о диагностике, порядке проведения диагностики и работе с диагностическим прибором. Также приводится описание электрических соединений системы управления двигателем и назначение контактов разъема контроллера.

    Часть «А» и диагностические карты «А»

    Содержит начальные сведения о порядке проведения диагностики, диагностические карты для сигнализатора неисправностей, меры на случай невозможности запустить двигатель и прочие карты общего характера.

    Карты кодов неисправностей

    Данные карты используются, если в памяти контроллера присутствует один или несколько кодов неисправности.

    При наличии в памяти кодов неисправности U0001 (неисправна шина CAN), U0009 (замыкание в шине CAN), Р0560 (неверное напряжение бортсети) или Р0562 (пониженное напряжение бортсети) вместе с какими-либо другими кодами анализ и устранение неисправностей необходимо всегда начинать с кодов U0001, U0009, Р0560 и Р0562.

    Часть «В». Диагностические карты неисправностей.

    Данные карты используются для диагностики неисправностей, не приводящих к возникновению кода неисправности или его непостоянстве, например неисправности, проявляющиеся в ездовых свойствах.

    Часть «С» и диагностические карты «С» (карты проверки узлов системы управления двигателем).

    Данная часть содержит информацию по проверке конкретных элементов системы управления двигателем, а также по их обслуживанию. В ней есть сведения по элементам системы подачи топлива, по системе зажигания и т.д.

    2.2 МЕРЫ БЕЗОПАСНОСТИ

    При работе на автомобиле необходимо соблюдать следующие требования:

    1 Перед демонтажем контроллера необходимо отсоединить провод «массы» от аккумуляторной батареи.

    Сканер подойдет для весты

    Автосканер ЕЛМ 327 с блютузом
    Так выглядит китайский автомобильный сканер с блютузом

    Если у вас автомобиль отечественного производства, то вам стоит выбирать версию прошивки 1,5, по причине того, что адаптер с прошивкой 2,1 не работает с программой OpenDiag Mobile, которая разработана специально для диагностики отечественных автомобилей. В версии прошивки 2,1 часть протоколов некорректно обрабатывается.

    Если на адаптере прошивка 1,5, то она будет работать и с иномарками после 1996 года, которые поддерживают стандарт OBD-2, и с отечественными автомобилями через программу OpenDiag Mobile. На адаптере с прошивкой 2,1 работают уверенно машины после 2008-2009 годов.

    До 2008-2009 года бывает, если на автомобиле используется нестандартный протокол диагностики, то 2,1 может не соединиться с вашим автомобилем. Поэтому, если у вас автомобиль 1998 года, то лучше склониться к выбору адаптера с версией прошивки 1,5.

    Для начала подключим адаптер с версией прошивки 2,1. Для этого вставляем его в диагностический разъем Лады Весты, включаем зажигание на автомобиле. Заходим в настройки на смартфоне. Выбираем блютуз, включаем поиск нового устройства, нажимаем на найденное устройство.

    Запрашиваем пароль, после чего нужно ввести стандартный пароль для блютуз адаптера. Обычно это 1234 или 0000. После этого выходим из меню блютуз и находим программу OpenDiag, Веста также будет диагностироваться.

    Угроза угона

    Угоны машин сейчас процветают, к сожалению. Причем под удар, в первую очередь, попадают именно недорогие авто, особенно из класса В, к которым, собственно, и относится Лада Веста. Причиной тому является распространенность таких машин, а также, как правило, отсутствие серьезных защитных средств.

    В частности, в представленном ниже видео на примере модели Хендай Солярис, которая является прямым конкурентом Весты, продемонстрирован пример угона авто, совершенный профессионалом, со взломом машины и заменой штатного ЭБУ на прошитый угонщиками (в нем удален заводской иммобилайзер). Как видно в сюжете, мастеру на все потребовалось затратить около минуты.

    Стоит отметить, что, в отличие от Соляриса, получить доступ к блоку управления Весты немного сложнее, так как сверху он прикрыт воздуховодом воздушного фильтра, а его демонтаж потребует времени, чтобы добраться до самого блока. Впрочем, надеяться на воздушный фильтр нечего.

    Естественно, всего этого можно избежать, если ЭБУ будет надежно защищен. Именно поэтому установка в Vesta 2-х средств защиты выглядит более чем оправданной:

    1. Защита блока управления двигателем Лада Веста;
    2. Защита диагностического разъема OBD Vesta от угона (универсальная).

    Покупка двух этих аксессуаров существенно повышает шансы выйти победителем из схватки с угонщиком.

    С такой защитой владельцу Весты можно спать гораздо спокойнее.

    Заключение

    Диагностический разъем Лады Весты является полезным узлом. Без него современный автомобиль невозможен. Но такой элемент авто – уязвимое место для угонщиков автомобилей. Используйте современные разработки, и не беспокойтесь за своего железного друга.

    Диагностика электрооборудования автомобиля

    — это проверка различных электронных систем и исполнительных механизмов автомобиля, влияющих на работу автомобиля в целом. Выявление неисправностей, связанных с работой электронных систем автомобиля. Все электронные бортовые системы автомобиля оснащены системами самодиагностики.

    Эти системы необходимы для управления исполнительными механизмами автомобиля и непрерывного тестирования в момент запуска и работы двигателя. Системы самодиагностики служат незаменимым помощником в снабжении водителя информацией о работе автомобиля, информируют о возможных неисправностях узлов и агрегатов.

    Проявление неисправностей электрооборудования автомобиляОтключение всей или части комбинации панели приборов, кнопок управления электронных приборов. Отказ в работе электроусилителя руля или электроприводов стеклоподъемника или стеклоочистителя. Рывки при движении, нестабильное положение стрелки указывающей количество оборотов двигателя.

    Электрическая система является главным управляющим органом всего автомобиля, выход ее или ее элементов из строя может привести к остановке двигателя или других важных узлов и агрегатов, поддерживающих стабильную работу автомобиля, что несет в себе опасность отказ автомобиля перемещаться своим ходом, а также к отключению системы обогрева салона в зимний период времени.

    При диагностике работы электрооборудования официальный сервис использует специализированное оборудование, разработанное под особенности конструкции и программное обеспечения автомобилей LADA, сертифицированное государственными службами. Специалисты сервиса проведут подробное сканирование электрической системы, проверят историю работы двигателя и других элементов цепи с формированием диагностической карты.

    Очень важно не реже 1 раза в год диагностировать автомобиль на выявление подобных неисправностей. Выявление причин неисправности на ранней стадии поможет снизить износ автомобиля, нормализовать расход топлива, восстановить или гарантировать стабильную работу оборудования обеспечивающего комфорт и безопасность клиента.

    Оцените статью
    OBD
    Добавить комментарий

    Adblock
    detector
