Замена ключа зажигания на кнопку старт стоп

Как установить кнопку старт вместо ключа зажигания

Если вы автомобилист, и вам надоели проблемы, связанные с выработкой пластмассовых элементов замка зажигания (ЗЗ), подгары и деформации в контактах, то рекомендуем узнать, как вместо замка зажигания поставить функциональную кнопку. Она в разы повысит комфорт управления зажиганием, и даст возможность лишний раз убедиться в ошибочности стереотипа «всегда носи с собой ключ». Проблемный ЗЗ с его контактной группой в машине вовсе необязателен.

Классические способы модернизации

Итак, на сегодняшний день для осуществления подобной модернизации есть множество универсальных способов.

1-й способ

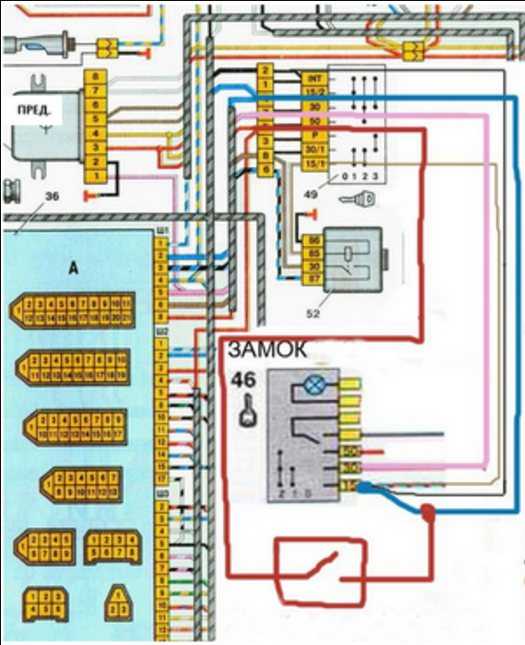

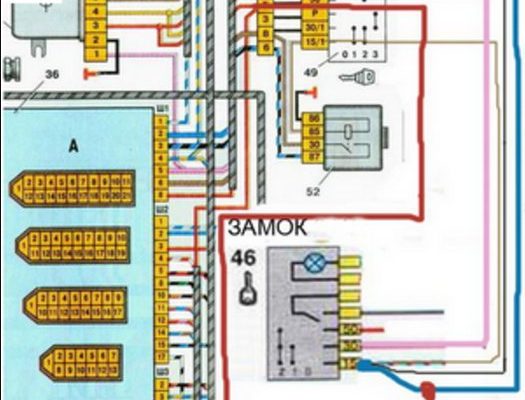

Один из наиболее простейших классических вариантов – установка кнопки «старт стоп» с ключом. Это полумодернизированная схема, имеющая как свои преимущества, так и недостатки.

Дело в том, что без ключа будет невозможно завести машину. Сначала нужно вставить его, затем установить в нужное положение, а уже после воспользоваться кнопкой для запуска ДВС. Если надо мотор заглушить, ключ поворачивается обратно.

2-й способ

Другой способ тюнинга уже полностью исключает наличие ключа. Однако схема проведения модернизации более сложная, нужно обзавестись специальным реле (подойдет модель реле, управляющая на автомобилях ВАЗ задними «противотуманками»).

Если на машине имеется сигнализация, то подсветку кнопки можно запитать от неё, а не от АКБ. Таким образом, можно обеспечить свечение кнопки сразу после снятия автомобиля с «охраны». Кнопка «старт стоп» будет сигнализировать водителю о готовности к запуску ДВС.

Что касается специфических особенностей этой схемы:

Важный момент. При реализации этой схемы модернизации, полностью исключающей наличие ключа, не стоит забывать о блокировке руля. Её следует перед проведением тюнинга отключить, чтобы рулевое колёсо нормально вращалось.

3-способ

Третий вариант классической модернизации практически ничем не отличается от второго, с одной небольшой разницей. Стартер уже не будет включаться в работу после нажатия кнопки, задействуется лишь реле. Для того чтобы запустить мотор, водитель должен нажать на одну из педалей (в данном случае – подключаем педаль тормоза).

Этот вариант схемы характерен для большинства современных иномарок. А педаль тормоза задействуется по той лишь причине, что она имеет собственный датчик. Педаль выжимается и, тем самым, обеспечивается задействование 5-контактного реле.

Как можно замкнуть стартер напрямую

Замкнуть стартер напрямую можно путем соединения с АКБ или через контакты. Оба варианта рабочие, если якорь устройства не повреждён.

Замыкание клемм отверткой, монтировкой или гаечным ключом

Если неисправно тяговое реле, используется метод прямого замыкания любым металлическим стержнем нужной длины. Это может быть отвёртка, гаечный ключ или монтировка. О проблемах со втягивающим свидетельствует характерное пощёлкивание во время поворота ключа в замке зажигания. Стартер в этот момент неспособен провернуть коленвал, так как зубья бендикса не цепляются за венец маховика. Замкнув силовые клеммы стартера, удастся пустить ток на электрообмотки напрямую. Гаечный ключ или отвёртка возьмут на себя функции тягового реле.

На некоторых моделях авто (Ваз 2109, 2110, 2114), чтобы перемкнуть стартер отверткой, надо демонтировать воздушный фильтр и отсоединить фишку, проложенную на контактную группу. После запуска мотора всё обратно собирается.

Возможные последствия

Недостатком данного способа реанимации стартера является риск спалить катушку зажигания автомобиля. По этой причине не рекомендуется повторно совершать процедуру — достаточно одного раза. Если не получилось запустить мотор, значит, проблему нужно искать в другом месте.

Ещё один неприятный момент: в точках соединения отвёртки с контактами, независимо от ампеража автомобиля, образуется ток силой 40-50 А. Из-за этого стержень инструмента может прикипеть, дать сильную отдачу в руку. Решение: без паники скинуть рожковым ключом минусовую клемму.

Подключение напрямую к аккумулятору

Отрезок медного кабеля, клеммы типа «крокодил» и плоский штекер, — вот и всё, что нужно для прямого соединения стартера с АКБ. Из этих трёх компонентов собирается переноска, которая даст возможность завести двигатель. Интегрировать самодельное устройство нужно с силовым кабелем, идущим на стартер. Он имеет разъём, куда и необходимо вдеть провод.

Если никаких других неисправностей нет, стартёр должен заработать. После запуска силового агрегата нужно быстро скинуть клемму с аккумулятора. Изготовленный провод выдернуть из соединения, снятый штекер установить на место

Всё делается просто, но рекомендуется соблюдать осторожность. В противном случае можно обжечься или замкнуть что-то

Вариант переделки комбинированный (пошагово)

Подготавливаются необходимые материалы для тюнинга:

Вооружиться следует всеми необходимыми для тюнера инструментами, включая плоскогубцы, кусачки и т.д.

Схема переделки выглядит так.

Всё осуществляется согласно схеме, однако диод можно установить в любом удобном месте.

Готовые универсальные комплекты

Современный рынок изобилует и готовыми универсальными комплектами запуска ДВС от кнопки. Они продаются вместе с защитными системами, подходят для инсталляции практически во все известные модели авто.

Готовые комплекты способны обеспечить надёжный пуск двигателя. Модернизация, если её осуществить грамотно, легко превратит систему пуска отечественного автомобиля в универсальный и функциональный элемент, ничем не отличающийся от штатного исполнения лучших в мире иномарок. Однако стоят комплекты не дешёво, а если вызвать специалиста, то вместе с установкой новая система пуска потребует довольно больших финансовых вливаний. Если же вы знаете, как поставить кнопку зажигание, то можно сэкономить.

Таким образом, установить кнопку можно несколькими способами. Каждый имеет свои особенности, преимущества и недостатки.

Как и было написано выше, помимо классических вариантов использования схем, существуют также и комбинированные. Они часто придумываются на ровном месте любителями и умельцами. Некоторые схемы настолько удачны, что заслуживают более высокого одобрения.

Способы установки

Никто существенно не ограничивает автовладельцев в возможности поставить на свою машину кнопку для пуска двигателя простым нажатием.

Рекомендуем: Какое масло заливать в коробку переключения передач на Лада Гранта?

Потому все чаще можно встретить тех, кто хочет монтировать решение:

Здесь главное определиться с тем, действительно ли вам нужна это кнопка. Если да, тогда переходите к вопросу выбора самой системы.

Современные производители универсальных кнопок позволяют подобрать механизм для любой машины. При этом учтите, что схемы подключения есть разнообразные. Каждая из них отличается своими особенностями.

Но доминирует несколько самых популярных решений. Именно этим вариантам отдают предпочтение автовладельцы. Познакомлю вас с ними:

Прицепы МЗСА 817715: технические характеристики, размеры, цена, где купить

Рубрика: Легковые прицепы

Кнопка с ключом зажигания. Такая система не позволит завести машину, не используя ключ зажигания. Потому нужно повернуть сам ключ в замке, после чего выжать кнопку; Без ключа. Чтобы запустить мотор, нужно просто выжать кнопку. Крайне удобная схема

Но тут важно правильно ее установить, иначе машину будет крайне легко угнать; Короткое нажатие. Для запуска кнопку удерживают до 2 секунд

Стартер совершает обороты, и выключается, когда двигатель запущен; Долгое нажатие. Позволяет удерживать клавишу столько, сколько требуется. Стартер не прекратит вращение до запуска мотора; Схема, где зажигание активируется после того, как была нажата клавиша; Схема, при которой активация зажигания происходит за 1 секунду раньше, нежели автомобильного стартера.

Также некоторые сочетают разные схемы, чтобы добиться нужного результата.

Если вы не обладает опытом в подобных работах, а также плохо разбираетесь в автомобильном электрооборудовании, своими руками браться за такую работу не стоит.

Обратитесь в хорошие мастерские. Одна только Москва готова предложить десятки адресов автосервисов, где предлагают подобные услуги. Цена окажется выше, зато результат гарантирован.

Кнопка «старт стоп»

Кнопка представляет собой маленькое изделие, инсталлируемое вместо ЗЗ или в другую часть салона автомобиля. Для запуска мотора достаточно одного лишь нажатия пальцем. Это просто, удобно и оригинально.

Штатные кнопки на иномарках функционируют так: как только машина снимается с «охраны», водитель садится внутрь, нажимает педаль тормоза и задействует кнопку один раз. Спустя полсекунды силовой агрегат запускается. Чтобы остановить мотор, достаточно ещё раз нажать тормоз и кнопку.

Часто кнопки оборудуются светодиодами для удобства эксплуатации. Светящийся индикатор даёт знать водителю, что пуск автомобиля прошёл успешно (на некоторых иномарках уровень шумоизоляции кузова доведён до такого уровня, что внутри салона даже не слышно, заведён двигатель или нет).

Преимущества и недостатки

Примечание. Бытует мнение, что якобы в машину не удастся зайти, если сядет батарейка в брелоке. На самом деле это не так. Достаточно будет подвести брелок со стороны кнопки, а если сядет АКБ – тогда открыть автомобиль ключом.

Теперь вы знаете, как вместо замка зажигания поставить кнопку. Это можно осуществить своими руками, экономя на услугах дорогих специалистов.

Как замкнуть стартер напрямую и можно ли завести машину без стартера

Здравствуйте, уважаемые автолюбители! Многим из нас – автомобилистам, довелось хоть однажды в своей жизни оказаться в ситуации, когда стартер авто упорно отказывался выполнять свое прямое предназначение.

По известному всем закону Мерфи (в простонародье «закон падающего бутерброда»), случаются подобные неприятности в самый неподходящий момент – ехать обязательно, да и время поджимает. В таких случаях не остается ничего иного, как завести машину без стартера либо замкнуть его напрямую, и отправляться в путь.

Перед тем, как замкнуть стартер напрямую – желательна диагностика

Прежде чем приступать к решительным действиям, неплохо было бы попытаться выявить причины выхода стартера из строя, ведь некоторые из них можно самостоятельно устранить на месте.

К самым сложным поломкам стартера относятся:

Если вы диагностировали одну из таких сложных поломок, можете сразу начинать подыскивать способ пуска двигателя с нерабочим стартером. Способов этих мало, зато действуют они безотказно.

Суть первого простого и надежного способа завести машину без стартера заключается в том, что несколько, сочувствующих вам соседей по гаражу крепкого телосложения, упираются руками в багажник авто и по команде начинает разгон.

Вы, находясь тем временем за рулем, включаете ключ зажигания и первую передачу. Чем активнее ведут себя толкающие (в смысле скорости разгона), тем быстрее заведется мотор. Этот метод завести машину получил название «с толкача» и является самым популярным среди автолюбителей.

Второй по популярности и эффективности авто-народный метод «оживить» двигатель автомобиля – буксировка. Заключается в том, что ваша машина буксируется другим авто на какое-то расстояние при помощи троса.

Вам при этом нужно проявить максимум осторожности: во-первых, учтите, что когда ваша машина заведется, она обязательно начнет ускоряться. Во-вторых, когда авто перед вами остановиться, не забудьте остановить свою машину

И наконец, не глушите мотор, когда будете выходить из машины, чтобы отцепить трос, иначе всю процедуру придется повторить.

Как завести автомобиль без толкача и троса? Просто замкнуть стартер.

Попробовать вернуть авто к жизни можно и без применения грубой физической силы. Чтобы быстро справиться с поставленной задачей, необходимо иметь представление о том, как замкнуть стартер напрямую.

Давайте разбираться, как завести стартер напрямую или, говоря авто-народным языком: как замкнуть стартер отверткой, гаечным ключом, монтировкой или другим подходящим подручным средством.

Стоит сразу оговориться, что отвертка с гаечным ключом помогут лишь в том случае, когда причиной неудовлетворительной работы стартера является неисправность втягивающего реле.

Узнать о ней можно по характерным щелчкам из-под капота при повороте ключа. Звук этот свидетельствует о том, что произошло включение втягивающего реле, однако ведущая шестерня бендикса не может провернуть коленвал двигателя. Вот из этой ситуации не существует другого выхода кроме, как перемкнуть стартер и дать напряжение на обмотки.

Итак, чтобы замкнуть стартер вам понадобится большая отвертка или гаечный ключ с «зевом», соответствующим расстоянию между силовыми клеммами втягивающего реле, которым вам нужно будет попросту замкнуть их.

Но сначала нужно выставить рычаг КПП в нейтральное положение и затянуть до отказа тормоз. Ключ в замке должен быть приведен в соответствующее положение. В этих условиях отвертка (ключ) сработает как втягивающее реле.

Вот такими нехитрыми способами можно привести в действие машину, недолго ломая голову над вопросом: как замкнуть стартер.

Единственный момент в этой технологии – заводя стартер напрямую на контактной системе зажигания, проследите за тем, чтобы не вышла из строя катушка.

Ведь если на бесконтактных система зажигания коммутатор следит за подачей напряжения на катушку, то на классических контактных системах такой защиты нет.

На контактных системах удобнее выполнять такие действия с ассистентом – один ставит ключ в положение зажигания, второй – замыкает контакт. Удачи вам при запуске стартера напрямую.

Как самому установить кнопку вместо замка зажигания с алиэкспресс

Если же вы всё-таки задались целью оснастить своего железного коня подобным устройством, пришло время познакомиться с особенностями его монтажа. На данный момент существует несколько способов установки кнопки «старт-стоп». Рассмотрим наиболее распространенный и достаточно простой метод.

Для воплощения данной идеи в жизнь нам потребуется минимальный набор комплектующих элементов с алиэкспресс, куда входит:

Как только все составные части найдены, самое время заняться непосредственно монтажом системы. На данном этапе важно придерживаться определенной последовательности действии. Такой подход избавит вас от всевозможных нежелательных сюрпризов, которые в дальнейшем могут вылиться в серьезные проблемы.

Статья по теме: Почему перестал работать парктроник (причины, диагностика, ремонт)

Алгоритм монтажа предполагает следующие действия:

Представленная схема установки отличается от всех остальных своей простотой реализации и не должна вызвать затруднений даже у начинающего автолюбителя.

Что входит в комплект поставки, инструменты и расходники

Не будет лишним упомянуть о комплектности рассматриваемого устройства. Ввиду того, что в настоящее время наблюдается изобилие всевозможных аналогов и модификации. данного девайса, важно остановить свой выбор в пользу наиболее приемлемого из них.

Нередко случается и так, что в силу своей недостаточной осведомленности, автолюбитель, заказывая кнопку «старт-стоп» на различных торговых площадках, попадается на уловки мошенников или просто недобросовестных продавцов. Именно поэтому, важно знать, какие именно расходники должны входить в комплектацию к данному устройству.

Итак, комплектность поставки предполагает наличие:

Тем не менее стандартная комплектация не позволяет собрать рабочую схему данного устройства. Для этого потребуется прикупить еще несколько реле.

Схема подключения

Для подключения устройства к автомобилю необходимо руководствоваться определенной схемой подключения. Предлагаем вашему вниманию одну из таких схем с детальным пояснением работы ключевых элементов.

А вот еще одна схема, быть может в ней будет проще ориентироваться.

Как правильно подключить устройство

В процессе монтажа кнопки крайне важно не допустить ошибку при подключении того или иного узла. Для этого необходимо руководствоваться, указанной выше схемой.

Стоит также отметить, что для проведения процедуры монтажа кнопки одной схемы будет недостаточно. В данном случае речь идет о разного рода сопутствующих действиях. Остановимся на них более детально.

К сведению: Что такое двойное сцепление в автомобиле (устройство и принцип работы)

Прежде чем реализовывать задуманный проект, придется выполнить некоторые действия, а именно:

После проведения вышеобозначенных действий следует этап поверки системы на работоспособность. Если следовать, приложенной к устройству, инструкции, подобная процедура не должна вызвать серьезных трудностей.

Видео по подключению кнопки Старт-Стоп

Чтобы воочию ознакомится с монтажом представленного девайса, предлагаем вам просмотреть ролик, посвященный рассматриваемой теме.

В нем вы почерпнете для себя полезную информацию, которая поможет избавить вас от всевозможных неприятностей на всех этапах сборки системы.

Рекомендуем: Автомобильный герметик — универсальное средство для быстрого ремонта вашей машины

Установить кнопку «Старт/Стоп» вместо замка зажигания вполне по силам даже автолюбителю, не обладающему глубокими познаниями в электротехнике. Как это сделать читайте в статье.

Каждому автомобилисту хочется повысить комфорт использования своего транспортного средства. Так установка кнопки «Старт/Стоп» поможет избавить вас от такого рутинного занятия, как поворот ключа в замке зажигания (ЗЗ) для очередного запуска/остановки двигателя. Да и своего «драгоценного времени» удастся немного сэкономить. Такое приспособление можно либо изготовить самостоятельно, либо просто купить уже готовый комплект и установить его на свой автомобиль. Об особенностях монтажа подобного устройства, его плюсах и минусах, а также некоторых нюансах, о которых необходимо помнить, и пойдет речь в данной статье.

Алгоритм работы кнопки «Старт/Стоп»

Принцип работы такого вспомогательного устройства довольно прост:

Для информации! Если просто нажать на кнопку, не выжимая педаль тормоза, то двигатель не заведется, так как напряжение +12В поступает только на дополнительные потребители (например, аудио комплекс). Это аналогично повороту ключа зажигания в первое положение – ACC.

Стандартный комплект поставки

Комплект поставки универсального приспособления для обустройства транспортного средства кнопкой запуска/остановки двигателя состоит из:

Данный комплект предназначен для установки практически на все модели как отечественных, так и импортных автомобилей. Цена на сегодняшний день (в зависимости от производителя) составляет 1500÷4500 рублей.

Для информации! Для дезактивации иммобилайзера достаточно поднести брелок-метку к сканеру на расстояние 2÷5 см. После этого прозвучит звуковой сигнал, информирующий о том, что устройство готово к работе. Через 15÷20 секунд после остановки двигателя модуль управления автоматически переводит приспособление в режим охраны.

Как самостоятельно установить

Самый простой способ дооборудовать автомобиль кнопкой «Старт/Стоп» это приобрести готовый набор (благо современный рынок автомобильных аксессуаров изобилует такими приспособлениями) и установить его самостоятельно. Любому автомобилисту, имеющему хоть какие-либо электромонтажные навыки и знающему распиновку колодки штатного замка зажигания, сделать подобный «апгрейд» не составит особого труда.

На заметку! Схемы подключения готовых наборов практически у всех производителей одинаковы.

Важно! Если вы заранее приобретете колодку замка зажигания и подсоедините к ней провода от блока управления в соответствии со схемой, то в случае необходимости сможете быстро вернуться к штатной системе запуска/остановке мотора с помощью ключа. Если вам не удалось купить ответную контактную группу для ЗЗ (конкретно для вашей модели транспортного средства), то можете с успехом использовать обжимные клемники подходящего размера.

Варианты разблокировки руля

Когда мы вынимаем ключ из ЗЗ, то руль блокируется, то есть фиксируется с помощью подпружиненного металлического штыря. Чтобы нормально эксплуатировать автомобиль после монтажа кнопки «Старт/Стоп» необходимо подобную функцию убрать. Сделать это можно двумя способами.

Первый, и с нашей точки наиболее предпочтительный метод:

Второй способ избавиться от блокировки руля – полностью демонтировать замок зажигания. В образовавшееся отверстие либо монтируем кнопку «Старт/Стоп», либо устанавливаем пластиковую заглушку подходящего размера. Основным минусом данного метода является то, что быстро «вернуться» к штатной схеме включения/выключения двигателя автомобиля с помощью ключа уже не удастся.

Как обойти штатный иммобилайзер

Многие современные модели автомобилей оборудованы таким противоугонным устройством, как иммобилайзер. Производители укомплектовывают транспортное средство подобным штатным устройством уже на заводе. Считывающее приспособление, как правило, устанавливают в замок зажигания, а контрольную метку в ключ. Если ЗЗ не демонтирован, то для дезактивации режима охраны понадобится ключ. Если же вы решили удалить замок, то необходимо его разобрать, найти считывающее устройство иммобилайзера и переставить его в подходящее место. Однако для того, чтобы завести двигатель кнопкой «Старт/Стоп» ключ все равно придется иметь при себе.

Для информации! Некоторые производители в дополнение к универсальным комплектам «Стар/Стоп» выпускают специальные устройства временного отключения (обхода) штатного иммобилайзера.

Вариант для самостоятельного изготовления

Интернет изобилует схемами для самостоятельного изготовления блоков управления зажиганием с помощью кнопки «Старт/Стоп». Для любителей производить тюнинг автомобиля своими руками ниже приводим один из достаточно простых вариантов, который легко повторить:

Для самостоятельного изготовления данного приспособления понадобятся:

Алгоритм работы схемы полностью аналогичен устройству запуска/остановки двигателя готовых универсальных комплектов. Естественно, в самодельном устройстве дополнительная противоугонная функция (иммобилайзер) отсутствует. В остальном схема вполне работоспособна и опробована многими автолюбителями.

Достоинства и недостатки

Любой тюнинг автомобиля имеет как плюсы, так и минусы. Из достоинств управления запуском/остановки двигателя с помощью кнопки «Старт/Стоп» можно отметить только некоторое увеличение комфорта и минимальную экономию времени. А вот и недостатки (куда же без них):

Важно! Подобная модернизация автомобиля «грозит» аннулированием гарантийных обязательств производителя транспортного средства.

Стоит ли менять замок зажигания на кнопку? Плюсы и минусы замены

В современных автомобилях среднего звена все реже встречаются привычные замки зажигания с ключом, на смену которым пришли более стильные, компактные и удобные в эксплуатации пусковые кнопки. Многие автовладельцы пытаются внедрить такое устройство в конструкцию собственного авто, зачастую используя уже готовые комплекты «Старт-стоп». Получается по-разному, а стоит ли игра свеч, помогут разобраться специалисты.

Поскольку ключ зажигания в привычном его понимании становится пережитком прошлого, народные мастера пытаются исправить ситуацию собственными силами. И как оказалось, современные Кулибины уже успели изобрести несколько способов такого переоснащения, требующих минимального количества времени, сил и финансовых затрат.

Самый простой из них заключается в установке стартовой кнопки вместе с ключом, то есть речь идет о частичной модернизации.

Схема работы такого устройства предполагает первоначальное вставление ключа, его поворот и последующий за ним запуск уже непосредственно через саму кнопку.

Глушить двигатель придется аналогичным образом, только в обратном порядке, что окончательно ставит под сомнение целесообразность такого решения.

Что касается схемы, то выглядит она следующим образом:

Вторая схема позволяет обойтись без ключа, благодаря чему она пользуется большим спросом, но требует определенных навыков и усилий.

Внушительными окажутся и затраты, поскольку автовладельцу придется раскошелиться на специальное реле и подсветку кнопки, запитав ее от аккумулятора или сигнализации транспортного средства.

Однако активация одного устройства будет неизбежно приводить к деактивации другого. Также придется отказаться от блокировки рулевого колеса, что не самым лучшим образом скажется на безопасности. При этом схема такого пускового устройства будет выглядеть следующим образом:

Есть еще один вариант обустройства кнопки «Старт-стоп» в автомобиле, правда, он практически ничем не отличается от второго. Единственная разница будет заключаться в том, что при нажатии кнопки запустится реле, а не стартер, как во второй схеме.

Комбинированный вариант переделки

Как показывает практика, комбинированную схему переделки может воплотить в реальность даже начинающий автомобилист, который хоть немного знаком с электрическим устройством своего ТС. Для этого придется обзавестись следующими комплектующими:

Подготовив все необходимое, включая инструменты (кусачки, плоскогубцы, изолирующая лента), следует произвести соединение контактов по схеме с дальнейшим монтажом диода, который можно устанавливать практически в любом месте.

При желании можно приобрести уже готовый комплект для подобной переделки. Среди всего представленного обилия выделяют следующие универсальные варианты:

Если с установкой любого из этих комплектов возникнут какие-либо трудности, то всегда можно решить проблему с помощью специалистов.

Преимущества и недостатки опции «Старт-стоп»

Как и любая другая модернизация, переделка привычного зажигания с ключом на кнопочное имеет свои плюсы и минусы. К первым из них можно отнести:

Главными недостатками схемы на сегодняшний день являются следующие моменты:

Окончательно определиться с целесообразностью установки кнопки вместо привычного ключа, можно только взвесив все «за» и «против». Ну и, конечно же, не стоит играть в такие игрушки на стареньких представителях отечественного автопрома, дабы не превращать своего верного железного коня в откровенное посмешище.

[49] — Установка кнопки ENGINE START STOP на ВАЗ

Всем привет:)Не спокойно на моей душе, когда с машиной ничего не делаю. Пришла идея установить кнопку СТАРТ-СТОП. Начал разбираться какие бывают, по чем стоят. Набрел на отечественный сайт, где хотят за самый простой вариант: блок без кнопки(2600р), интересующий меня вариант стоил 3800(блок+кнопка+RFID метка+считыватель). Оба варианта по бюджету меня не устраивали, поэтому я стал искать на aliexpress, где нашел удовлетворяющий мои желания вариант кнопки, а именно: блок+кнопка+считыватель+2 RFID метки. По сладкой цене 1760р, плюс к этому около 2000 заказов и 500 положительных отзывов. Недолго думая, я заказал систему:) Вот ссылка.Спустя 2 месяца ожидания она попала ко мне в руки:) И я скорее ее хотел установить, о чем речь далее.

Установка:Согласно схеме, которая шла в комплекте на английском языке и которую я нашел в сети на русском, я разобрался с подключением проводов.

Сняв кожух рулевой колодки, я добрался до замка зажигания. Я не торопился его демонтировать, сначала хотел проверить работоспособность кнопки на весу. Проверив исправно работающую систему, я с уверенностью начал снимать замок зажигания(хотел установить кнопку в штатное место замка зажигания). С помощью бородка я открутил 4 круглых болта и собственно на этом я простился с минус одним ключем в связке ключей и противоугонной системой(блокировкой руля).

После проверки мне не понравилось, что надпись START-STOP горит оранжевым, перепаял 2 красных светодиода 0605.

Далее настало время колхоза(ну а как без него) необходимо было разметить кнопку в штатное место, для этого я сделал 4 отверстия в уплотнителе замка зажигания, чтобы вставить «усиками» кнопку, пол дела сделано. Но не все так просто, диаметр отверстия под замок зажигания слегка больше «усиков» поэтому кнопка не фиксировалась в кожухе, при нажатии она продавливалась на уплотнителе замка зажигания. Решил нарастить «усики» кнопки, с помощью пластиковой карточки лицензии Касперского, пришедшей в негодность. После наращивания я зафиксировал кнопку на месте замка зажигания, кнопка не прогибается как пружина, а сидит плотно. Колхоз колхозом, а проблема решена.

Следующим этапом было расположить блок, RFID считыватель и подвести провода.Для эстетичности к проводке блока я наростил провода с клеммами папа, обтянув их термоусадкой.

Подключил провода к системе, согласно схеме.

Зеленый провод я подключил к реле тормоза(точно не помню, лучше мультиметром проверить. контакт 4(там 2 провода вместе соединены)

После сборки пластика началась проверка режимов работы кнопки.Изначально кнопка заблокирована. Чтобы разблокировать ее необходимо поднести RFID метку к считывателю(прозвучат 2 сигнала, информируя о разблокировки кнопки) После разблокировки кнопка активна в течение 15-20сек потом автоматически блокируется(прозвучит 1 сигнал).После того, как разблокирована кнопка, у нее есть 2 режима.Нажатие кнопки:1 режим:1 нажатие на кнопку — Включение ACC(у меня не подключено ничего к этому проводу, поэтому ничего не происходит)2 нажатие на кнопку — Включение зажигания.3 нажатие на кнопку — Если не нажата педаль тормоза, то кнопка перейдет в режим OFF.2 режим:1 нажатие на кнопку — с нажатой педалью тормоза(при нажатии педали тормоза кнопка моргнет, информируя что можно заводить двигатель) стартер крутит 0,8 сек для запуска двигателя в теплую погоду.длительное нажатие на кнопку — с нажатой педалью тормоза, стартер крутит пока не отпустите, для запуска двигателя в холодную погоду.Когда завели машину, то кнопка автоматически блокируется. Чтобы заглушить машину необходимо нажать на педаль тормоза и на кнопку, двигатель заглушится, кнопка погаснет.

Хочу отметить, что у меня сигнализация с автозапуском Starline A91, работает исправно с кнопкой СТАРТ-СТОП, как и прежде.Для того, чтобы запустить машину с автозапуска, с МКПП необходимо: 1. При работающем двигателе поставить на ручной тормоз2. Нажать на педаль тормоза и нажать на кнопку СТАРТ — СТОП, при этом машина продолжит работать(после этого кнопка перестанет подсвечиваться(аналогично если бы вы выключили зажигание и вынули ключь из замка зажигания.3. Вышли из машины и поставили на охрану, машина заглушится4. С помощью брелка сигнализации и комбинации заведите машину.5. Снимаем с сигнализации, разблокируем кнопку, поднеся к считывателю метку.6. Нажимаем на педаль тормоза и на кнопку(аналогично как с замком зажигания, будто вы вставили ключь и повернули в положение зажигания) после этого кнопка загорится. Теперь можно снимать с ручного тормоза и ехать.

Установка кнопки Старт-Стоп вместо ключа зажигания

Был конечно вариант плоскогубцами отломить кусочек пластика буквой П у этого самого кольца и в это окно просунуть кабель, но ничего ломать, вырезать и портить не хотелось, чтобы в случае чего, была возможность всё вернуть на место, поэтому прокинул кабель снаружи рулевого кожуха, кабель видно сантиметра два, водителю вообще не видно даже, а вот с пассажирской стороны виден кусочек чёрного кабеля — не особая проблема для меня, так оставил (возможно позже закажу только одну кнопку, без блока управления, с тонкими проводами без оплётки, чтоб спрятать внутри рулевого кожуха).

И второй минус — это когда остановился, хочешь заглушить двигатель, но при этом хочешь остаться в машине и слушать музыку, простым ключом просто повернул влево на два положения и всё, а тут всё включается «по кругу», то есть нет движения назад, соответственно, надо нажать кнопку, чтоб двигатель заглушился, а потом снова нажать старт, чтоб включилось положение «аксессуары» и музыка включится. Ну хотя тоже, такая, не очень серьёзная проблема, я уже приучился быстро два раза нажимать на кнопку, чтоб двигатель заглушился и включилась музыка.

Кнопка Старт-Стоп

Давно заглядывался на систему бесключевого запуска двигателя, которая имеется в базе люксовых комплектации Тигго5. Российские интернет магазины продают подобный установочный комплект по ценам, начиная от 4500 рублей. Китайские товарищи предлагают то же самое, но за 1500. Вот такой —

А если так – зачем брать дороже?Девайс пришел в упаковке, которая содержала саму кнопку, два жгута проводов, контроллер и инструкцию.Все детали имеют вполне пристойный вид. Подключение устройства к сети автомобиля несложное, но потрудиться пришлось. Изначально было решено ничего не резать из родной проводки. К проводам контроллера были присоединены контакты по размеру штатных, которые вошли в фишку косы, идущей к клемме замка зажигания.

Тонкие провода были присоединены к контактам открывания и закрывания центрального замка, к управляющему проводу сигнализации и к массе через контакт ручного тормоза. Благодаря появившейся в сети полной книге по ремонту Тигра, ничего разбирать не пришлось – все провода были подвязаны к соответствующим выводам блоков предохранителей и реле в салоне.

Управляющий провод для включения стартера подключается к лягушке педали тормоза. Это объяснимо для машин с АТ (без нажатия тормоза их и так не заведешь), но совершенно нелогично на автомобилях с ручной коробкой передач. Еще с дедушкиной «Победы» у меня выработалась полезная привычка выжимать сцепление при повороте ключа на старт. Это помогает разгрузить трансмиссию и облегчить работу стартера, особенно зимой. В сильные морозы масло в коробке густеет настолько, что машина чуть движется вперед, даже при нейтральном положении ручки.Поскольку на педали сцепления уже стоит лягушка управления автопилотом, была мысль провод с контроллера запитать туда. Но нет! Лягушка сцепления включает массу, а контроллеру требуется включение плюса. Буду думать — или менять лягушку сцепления на тормозную (там две пары контактов), или привыкну жать сразу на две педали. Скоре — второе.Некоторые сомнения были о том, куда установить саму кнопку. Вариантов два – на торпедо, рядом с выключателем аварийки, как в люксовом заводском исполнении, либо на рулевую колонку. И тут, и там кнопка смотрится вполне уместно. Но нужно было чем-то прикрыть замок. В другие наборы входит красивая заглушка, тут ее не было. Только лишь поэтому, кнопка легла поверх штатного замка.

Отсутствие ключа в положении АСС или ON блокирует рулевой вал. Некоторые коллеги, устанавливая кнопку ключ-старт, просто удаляют целиком сам замок зажигания. Это неверный путь. Случиться может всякое, в том числе и отказ электроники устройства. Поэтому, изготавливаем дубликат лезвия ключа (350 рублей), вставляем его в замок и поворачиваем в положении АСС. В самом нехорошем случае, снимем верхнюю часть кожуха рулевой колонки, восстановим штатный контакт шлейфа с замком зажигания и заведём двигатель как обычно, ключом.

В приобретенном устройстве есть и полезная опция дистанционного запуска двигателя, что весьма актуально в северном климате. Садиться утром в промерзшую машину на ледяные сидения – то еще удовольствие. Поскольку Тигр ночует прямо под окном, в пределах видимости, стрельнуть в него сигналом родного ключа не представляет сложности.

Главным условием использования дистанционного запуска является обеспечение положения нейтрали коробки передач. В противном случае удаленный запуск двигателя приведет вот к таким грустным последствиям –

Педантичный Петрович иронизирует, что я собираю свои конструкции из говна и палок. Ничего оскорбительного я в этом не вижу. Дома на Востоке, сложенные из говна самана и палок стоят веками. Главное – прямые руки мастера.Итак, мой датчик нейтрали выглядит следующим образом. Две одинаковые проволочные рамки в форме буквы П качаются на опорах — уголках, закрепленных между корпусом и крышкой механизма переключения передач (для их установки необходимо ослабить четыре самореза, держащие крышку).

Рамки подобраны такой длины, которая позволяет им прижиматься к рычагу в положении нейтрали, но не двигаться дальше. Задняя рамка соединена проводом с массой через концевой выключатель рычага стояночного тормоза, передняя рамка — с контроллером. Рамки притягиваются друг к другу обычной резинкой и в нейтральном положении рычага КПП прижимаются к нему с обеих сторон, замыкая электрическую цепь.

Свистелка представляет собой пьезоизлучатель на 12В, ценой 40 рублей. Минус свистелки подключен к задней рамке, а плюс – к проводу, по которому подается ток при открывании двери (он подходит освещению замка и моей самодельной подсветке ног).

К передней рамке подключается минус светодиода (он зеленого цвета, ценой 25 рублей), плюс берется от прикуривателя.

После парковки у родного подъезда, поднимаем рычаг стояночного тормоза и переводим коробку в нейтраль. На панели загорается зеленый огонек. Цепь замкнута, контроллер готов к дистанционному запуску. Включаем подогрев сидений и руля, вентилятор и регулятор температуры на максимум. Выключаем зажигание, светодиод гаснет, открываем дверь – свет в салоне загорается, свистелка начинает пищать, еще раз напоминая на прощание, о готовности системы. Закрываем дверь, включаем сигнализацию – все гаснет и замолкает.

Утром подходим к окну, три раза за пять секунд нажимаем на брелке кнопку снятия с охраны. Поворотники моргнули, а ДХО зажглись – значит, двигатель запустился. Допиваем кофе, выходим на мороз, еще раз нажимаем брелок на открытие, садимся в теплый салон на подогретые сиденья. Громкий свист напомнит забывчивому водителю о необходимости опустить стояночный тормоз. Кладем руку на теплое рулевое колесо – и в путь.

Если вдруг передумали ехать – еще раз подходим к окну, несколько раз нажимаем на кнопку ключа – двигатель глохнет. В любом случае, через 10 минут двигатель остановится сам.

Вот как все просто. Работой доволен. Приобрету для ключа новый чехольчик, сплошной, без прорези для лезвия.

Буду рад, если моя доработка кому-то окажется полезной. Конструктивная критика приветствуется.
