Сигнализация блокирует запуск двигателя. что делать?

Как и все электронные устройства, сигнализация иногда может вызывать ошибки, которые также обычно называют поломками. Они могут возникать по разным причинам и проявляться в чем угодно. Бывает, что сигнализация просто не запирает машину, а в худшем случае блокирует запуск двигателя.

Некоторые водители слышали громкую охранную сигнализацию во время движения автомобиля. Такие ситуации необычны и довольно редки, но случаются. В этой статье мы хотели бы подробно рассказать, что делать в тех случаях, когда сигнализация блокирует запуск двигателя, и поделиться некоторыми советами и рекомендациями, что делать, чтобы это исправить.

Что интересует угонщиков

Этот разъём традиционно используют автомеханики для получения данных о состоянии автомобиля. В частности, там хранятся сведения о цифровых системах. В зависимости от модификации водитель управляет охранной системой, прописывает действия на случай аварийных ситуаций и даже запускает двигатель, если штатный механизм зажигания сломался, а доступ к проводному пуску затруднен.

Теперь представьте, что злоумышленник сумел отсканировать разъём. Ему не составит труда создать копию, отключить своим устройством штатную охранную систему и без лишних усилий угнать «ласточку». А водитель будет добиваться результатов от полиции, получать письма «счастья» и не спать по ночам.

OBD – одна из точек извлечения данных, но не единственная. Например, считать данные у Мазды можно из панели приборов, а для Тойоты слабое место – жгуты штатной проводки. Но большинство начинают попытку угона со стандартизированного диагностического канала данных. И в интересах шофера – усложнить им задачу.

Сигнализация блокирует запуск двигателя: что делать?

Блокировка запуска двигателя — это функция, которая входит в список доступных опций практически для каждой противоугонной системы. В этом случае в систему входит иммобилайзер, который идентифицирует владельца с помощью специальной метки и позволяет запустить двигатель.

По оценкам специалистов, работающих с автомобильными электроприборами, более половины всех случаев неожиданного отказа двигателя напрямую связаны с неисправностью автомобильной сигнализации. Следует отметить, что сложность реализации блокировки в этом случае намного проще по сравнению со сложными противоугонными решениями.

Что делать, если сигнализация блокирует запуск двигателя

Первое, что нужно понять, — это причина остановки двигателя при запуске, поскольку исходных причин может быть много. Желательно провести компьютерную диагностику двигателя, так как проблема может заключаться во встроенном иммобилайзере.

Иммобилайзер.

Например, в автомобилях BMW этот модуль способен блокировать работу ДВС. В других автомобилях иммобилайзер отключает стартер и систему подачи топлива. Могли выйти из строя и другие компоненты автомобиля, что необходимо проверить с помощью компьютерной диагностики.

Как узнать, блокирует ли двигатель сигнал тревоги? Вот самые основные признаки:

  • Мигание индикатора ускорено или, наоборот, намного медленнее.
  • Громкий звуковой сигнал при попытке запустить двигатель.
  • Автоматически включает световую сигнализацию.
  • Ключи от автосигнализации не работают должным образом.
  • Когда автомобиль отпирается, на кольце для ключей отображается информация о заблокированном замке.
  • Блок управления вообще не реагирует на кнопки пульта ДУ.

Если замена батареи не сработала, лучше всего сбросить настройки до заводских. Для этого вам обязательно понадобится инструкция к системе безопасности, которая установлена ​​на вашем автомобиле. Это руководство обычно поставляется в ящике с сигнализацией, рекомендуется хранить его в перчаточном ящике, так как оно может вам понадобиться в любой момент.

Если устройство не реагирует на сигнал с пульта дистанционного управления, его можно сбросить с помощью кнопки камердинера. Обычно он устанавливается под левым коленом водителя, но может быть и в другом месте.

Одно из мест расположения кнопки

Вот стандартный алгоритм снятия автомобиля с охраны: включить / выключить зажигание, затем дважды нажать скрытую кнопку. Разные производители делают это по-разному, поэтому иногда может потребоваться PIN-код.

Важно помнить:

  • Расскажите всем в машине о том, как выключить сигнализацию и коды.
  • Запомните, а еще лучше запишите адрес автосервиса, где установлена ​​сигнализация.
  • Если вы покупаете машину из рук, то объясните все о кодах, установленных на сигнализацию, иначе в дальнейшем придется делать сброс.

Приведенные выше советы обязательно помогут вам в экстренных случаях. Чаще всего установщики знают, как исправить ситуацию, потому что они уже выполнили монтажные работы. Если у вас произошел сбой в системе, вы можете хотя бы связаться с нами по телефону и попросить совета. Но лучшим вариантом будет обращение напрямую в автосервис.

Возможен и необычный вариант блокировки двигателя, например, в автомобиле установлена ​​спутниковая сигнализация. В этом случае запуск движка может быть заблокирован из-за недостатка средств на счету абонента.

Спутниковая сигнализация

Что случается, что ты встаешь утром и ничего не подозреваешь, потом подходишь к машине, а двигатель не запускается. Поэтому обращайте внимание на то, какая у вас система безопасности, особенно при покупке подержанного автомобиля.

Если все ранее описанные способы не помогли, то стоит перейти к техническим способам решения проблемы.

Obd блокировки

Что такое CAN шина и разъем OBD2

В современных  автомобилях очень много электронных блоков которые отвечают за определенные функции автомобиля. Все эти электронные блоки управления связаны между собой цифровой шиной CAN для обмена информацией между собой. Данная шина данных так же выведена в разъём диагностики ОБД2. Разъём ОБД2 используется для подключения диагностического оборудования для связи с электронными блоками управления.

Самый секретный электронный блок.

В одном из электронных блоков записана информация о двух ключах, которые имеет владелец автомобиля. Злоумышленник подключившись к разъёму ОБД2 имеет возможность связаться с блоком управления где прописана информация о ключах, и с помощью специальных устройств прописать в этот блок информацию о новом (третьем) ключе! После данный процедуры автомобиль будет распознавать (третьей) ключ как штатный и сможет запускать двигатель.

Видимость защиты

Электронный взлом штатной системы безопасности занимает не более 2 минут. Для защиты от подключения устройств с помощью которых можно прописать дополнительный ключ мы рекомендуем установить защиту на разъём диагностики ОБД2.

Беспроводные

Такие блокираторы нельзя заставить разомкнуть или замкнуть контакты посредством подачи напряжения. В корпусе устройства установлена электронная плата, которая управляется посредством электромеханической составляющей. Передача команд выполняется в зашифрованном виде, поэтому обнаружить сигнал и перехватить его практически невозможно.

Основным достоинством беспроводных блокираторов считается то, что потребитель может одновременно установить на мотор машины несколько десятков таких устройств, все зависит от финансовых возможностей.

Блокировка двигателя автосигнализацией

Когда используются противоугонные системы, электрические устройства несут ответственность за блокировку запуска двигателя. Автомобильные иммобилайзеры или автомобильные сигнализации могут быть неисправны и вызывать постоянные или периодические сбои в процессе.

Следует добавить, что серьезность проблемы будет зависеть не от конкретной модели или марки автомобиля, а от сложности установленной противоугонной системы безопасности.

Основным признаком проблем с сигнализацией является то, что двигатель не запускается или останавливается сразу после запуска. Двигатель может не реагировать на дистанционное управление или может не запускаться с ключа. Это означает, что система была частично или полностью заблокирована.

Видео «как самостоятельно обнаружить блокировку сигнализации?»

Канал Диагностика Автоэлектрика рассказал о поиске блокирующего устройства противоугонного комплекса, а также о неисправностях, связанных с работой реле.

Заказать защиту сервисного разъёма obd можно в нашей компании:

Защита OBD с помощью реле

Защита OBD с изготовлением переходника

Установка иммобилайзера IGLA

Как выбрать реле?

При покупке устройства надо учесть основные критерии подбора и производителей.

Как подключить и настроить?

Выполнить монтаж и подключение блокирующего устройства можно самостоятельно.

Конструкция

Радиореле выполнено в небольшом по размерам блоке, корпус устройства обычно изготовляется из пластмассы. Конструктивно сам блок включает в себя электронную схему, а также микросхему реле. Эти компоненты используются для мониторинга конкретных контроллеров, установленных в машине.

Непосредственно модуль автоматического блокирования включает в себя комплект электроцепей. Они используются для подключения по CAN-шине либо к штатной проводке машины. Если автомобиль оборудован “сигналкой” с автозапуском, то к этой системе также надо подключить реле.

Код ошибки:  Torque инструкция на русском | Авто Брянск

Небольшие размеры корпуса позволяют выполнить монтаж блокиратора силового агрегата в любом месте салона машины. При выборе места установки реле надо учесть расположение точек, посредством которых она будет соединяться со штатной электропроводкой авто.

Зачем и как сделать защиту диагностического OBD-разъёма
Конструкция реле блокировки

Критерии выбора

Нюансы, которые надо учесть при покупке:

  1. Тип устройства, который будет использоваться. Разновидность блокиратора определяется в соответствии с потребностями автовладельца.
  2. Габаритные размеры устройства. Чтобы установка была скрытной и реле было трудно обнаружить, отдайте предпочтение блокираторам, выполненным в небольшом корпусе.
  3. Определитесь с местом монтажа. Если установка выполняется в салоне, то подойдет любой тип устройств. Если вы планируете установить реле в моторном отсеке или под днищем авто, то покупайте блокираторы, выполненные в герметичном корпусе. Они позволят предотвратить негативное воздействие внешних факторов на работу устройства.
  4. Производитель. Чем известней изготовитель, тем больше вероятно, что его продукт прослужит долго.
  5. Технические параметры автомобиля. Блокираторы могут работать с токами разной величины. Этот нюанс надо учесть перед покупкой, чтобы не допустить выхода из строя реле при повышенной нагрузке.
  6. Тип использующегося сигнала для управления. Диалоговая кодировка считается самой эффективной.
  7. Дополнительные возможности. Если производитель утверждает, что его продукт защищен от воздействия помех и сканеров, рекомендуем ознакомиться с отзывами потребителей в Сети об этой модели.

Обзор параметров выбора, а также реле Старлайн Р2 приведен на ролике АвтоАудиоЦентр.

Методы защиты

Антиугонные средства разделяют по назначению, способу подключения и итоговым трудностям для угонщика. Их весомое преимущество – они позволяют вернуть работоспособность OBD II, но деактивировать их быстро может только владелец с помощью оригинального устройства.

Лидером по эффективности называют механический сейф. Он снабжен уникальными болтами «звезда в звезде», которые возможно открыть только с помощью механического ключа или устройством, которое находится у водителя. Сейф блокирует доступ к прописыванию третьего ключа в недобросовестных мойках или ненадежных автосервисах. Конструкцию быстро устанавливают и отключают. Но угонщик столкнется с трудностями.

ВАЖНО! Для надёжной защиты храните личный ключ открытия болтов отдельно от транспортного средства. При необходимости использования диагностического разъёма снимите защиту дома и установите там же.

Ещё один вариант – модификация разъёма с помощью перепиновки, установки иммобилайзера. Обратный путь вряд ли будет, но вы сделаете его бесполезным. При этом вред штатной электропроводке отсутствует.

На помощь придут и различные реле. Пара настроек – и в режиме охраны оно будет разрывать контакт, до последнего мешая завести авто угонщикам. Успех гарантирован лишь после обнаружения. Но на это могут уйти минуты или часы, а этого ресурса у преступника нет.

Можно создать помехонаполненную среду. То есть ввести цифровой шум. Устройство просто не позволит увидеть вашему автомобилю чужеродную ответную часть. Угонщик не сможет прописать или получить доступ к данным блоков и бросит затею.

Общие сведения

Одним из основных способов угона автомобилей является несанкционированное подключение к диагностическому разъему и манипуляции со штатным программным обеспечением, направленные на обход защиты автомобиля от угона.

Обычные

Обычные аналоговые устройства могут быть выполнены в нескольких вариациях. Первый вариант считается самым простым в исполнении, он устанавливается в микропроцессорный модуль автосигнализации. Разорванная электроцепь подсоединяется к управляющему модулю.

Основным преимуществом таких блокираторов является простота установки и высокая отказоустойчивость. Но эти устройства нельзя причислить к противоугонным средствам. Если преступник доберется до микропроцессорного блока, то он сможет быстро восстановить разорванную цепь.

Есть более усовершенствованные аналоговые реле. Такие блокираторы выносятся из микропроцессорного модуля “сигналки” и устанавливаются в моторном отсеке. Процедура управления осуществляется по электролинии, которая соединяет реле с противоугонным комплексом посредством обычной подачи напряжения. Если на блокиратор поступает напряжение, то цепь замыкается, когда оно отсутствует – контакты элемента разомкнуты.

К преимуществам таких устройств следует отнести отказоустойчивость. По сравнению с первым вариантом угоностойкость в выносных блокираторах более высокая, но его также нельзя отнести к полноценным противоугонным средствам. Если преступник получит доступ к микропроцессорному устройству, то он сможет быстро подать напряжение на управляющую электролинию. Это позволит восстановить разорванную цепь и завести мотор.

К применению аналоговые реле блокировки двигателя не рекомендуются, поскольку они не могут обеспечить эффективную защиту от угона.

Канал Nördlich Bär показал принцип действия простого блокиратора силового агрегата.

Однопроводные

Однопроводные устройства не подвержены воздействию помех. Для подключения таких блокираторов применяется не штатная электроцепь, а отдельная однопроводная линия, по ней выполняется передача пакетных данных. Такой тип подключения позволяет обеспечить надежную защиту от воздействия помех, повышенных нагрузок, а также увеличить мощность передающегося импульса.

К недостаткам устройств следует отнести сложность монтажа по сравнению с беспроводными блокираторами. Чтобы не допустить отключения реле злоумышленниками, его можно переместить в моторный отсек и установить на капот дополнительный замок. Однопроводные реле не так востребованы среди потребителей. Дело в том, что реализовать блокировку-невидимку с проводом практически невозможно.

Канал «WUST-TV – Все про GPS мониторинг» рассказал об установке GPS трекера, а также блокирующего реле на примере трактора.

Подключение блокировки ican

Данная функция позволяет реализовать на канале блокировку по технологии iCAN путем
запрета запуска или
блокировки двигателя. Запрет запуска происходит в момент появления на входе активного уровня сигнала и продолжается до пропадания сигнала. Блокировка работающего двигателя происходит однократно при появлении активного уровня сигнала на входе.

Инновацией в блокировке двигателя по шине CAN является не физический разрыв или шунтирование сигнала, а передача по цифровой шине определенных команд электронному блоку управления, после которых программно отключаются исполнительные элементы, отвечающие за работу двигателя.

Подключение подкапотного блока starline r6

Для дополнительного уровня защиты автомобиля используйте беспроводной подкапотный блок StarLine R6, который обеспечивает дополнительную блокировку двигателя и управление замком капота.

Перед подключением реле запишите его в память охранного комплекса:

  1. Снимите комплекс с охраны. Выключите зажигание, если оно включено.
  2. Отключите провода BAT, OUTPUT и INPUT от цепей автомобиля.
  3. Нажмите сервисную кнопку 7 раз.
  4. Включите зажигание.
  5. Последуют 7 световых сигналов на сервисной кнопке и 7 сигналов сирены, означающих вход в режим регистрации.
  6. Соедините между собой провода OUTPUT и INPUT подкапотного блока StarLine R6.
  7. Подайте питание (провода BAT и GND).
  8. Через 10 секунд успешная регистрация будет подтверждена 2 сигналами светодиода на сервисной кнопке и сирены.
  9. Отключите провод BAT от цепей автомобиля, затем разомкните провода OUTPUT и INPUT.
  10. Выключите зажигание и проверьте работу StarLine R6.

                 Схема подключения подкапотного блока StarLine R6

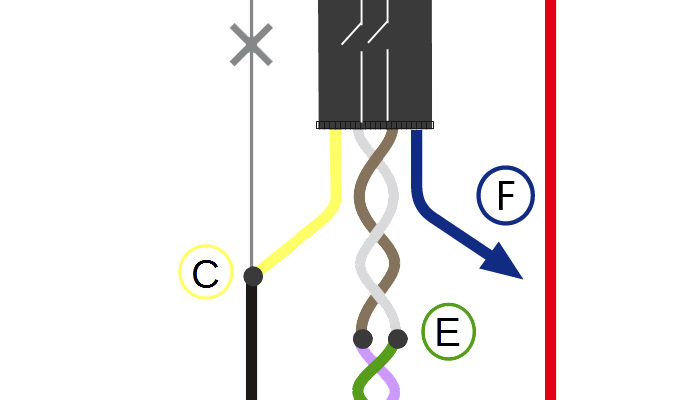

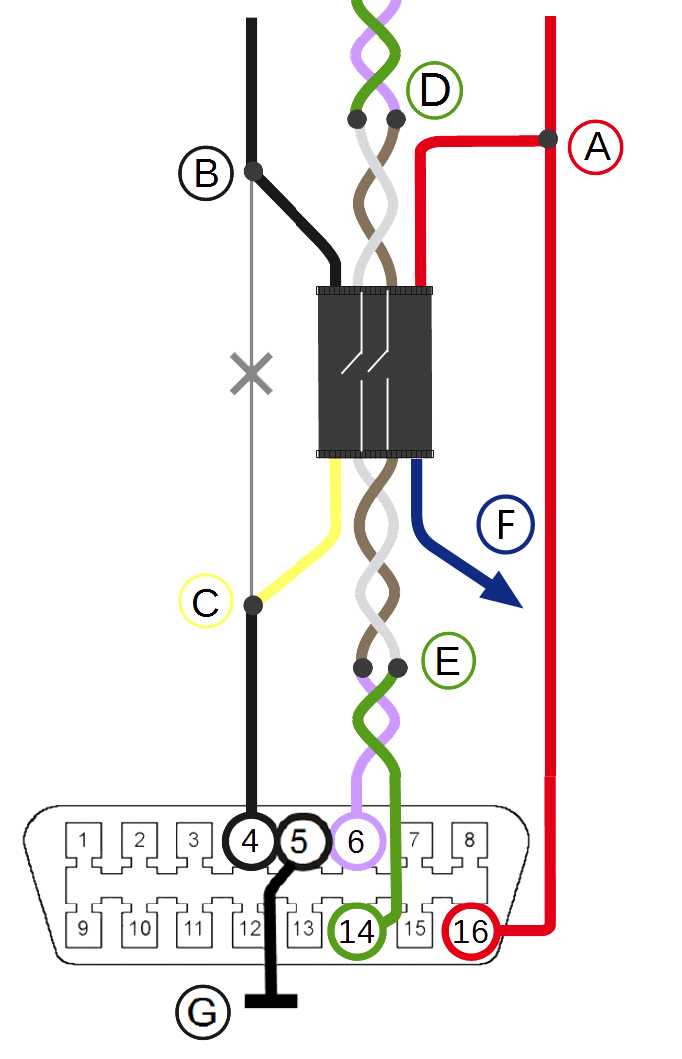

Подключение системы

Для подключения цифрового реле подсоедините его провода следующим образом:

A. Красный. К постоянному « » (16 pin).B. Черный. К «массе» автомобиля (4 pin в разрыв, со стороны жгута).C. Желтый/оранжевый. Цифровая шина к 4 pin OBD-II (4 pin в разрыв, со стороны разъема OBD-II).D.

Белый, коричневый. В разрыв CAN-шины со стороны жгута (см. ниже).E. Белый, коричневый. В разрыв CAN-шины со стороны разъема OBD-II (см. ниже).F. Синий. Выход «-» на НР блокировку (max 0,25A). Можно использовать для дополнительной блокировки диагностической линии (например, шины LIN с помощью реле AR20).G.

Подключение белого и коричневого проводов контура блокировки шины CAN (D и E) производится в зависимости от логики работы OBD-II у конкретной модели автомобиля:

  • для некоторых автомобилей необходимо подключать провода в разрыв 6 и 14 pin (например, Toyota/Lexus)
  • для некоторых автомобилей необходимо подключать провода в разрыв 3 и 11 pin (например, BMW)
  • и т.д.

Подключение цифрового микрореле starline r6 eco

Используйте микрореле для дополнительной блокировки двигателя.

Подключение к цепям питания от 5В.

Используйте этот тип подключения для экономии энергопотребления и реализации функции блокировки двигателя: при каждом включении зажигания микрореле будет делать попытку соединения с основным блоком. Если связь не установлена, то двигатель будет блокироваться при каждом начале движения.

Подключение к цепям питания 12В.

Этот тип подключение рекомендуется для использования в качестве сервисного реле.

После подключения реле зарегистрируйте его в охранный комплекс:

  1. Отключите питание от микрореле.
  2. Соедините между собой бело-черный и желто-красный провода.
  3. Нажмите сервисную кнопку 7 раз.
  4. Включите зажигание.
  5. Последуют 7 световых сигналов на сервисной кнопке и сирены, означающих вход в режим регистрации.
  6. Подайте питание на микрореле.
  7. Через 10 секунд успешная регистрация будет подтверждена 2 сигналами светодиода на сервисной кнопке и сирены.
  8. Разомкните бело-черный и желто-красный провода.

Преимущества системы

  • Индивидуальный электронный ключ
  • Скрытность установки
  • Разрыв 2-х цепей диагностической линии

Причины блокировки сигнализации

Если это произошло с вашей машиной, это могло быть связано со следующими причинами:

  • Неисправность иммобилайзера, т.е. ошибка в работе автостарта.
  • Неисправность стартера.
  • Силовая или электрическая проводка установлена ​​неправильно, иногда это происходит из-за неисправности проводки.
  • Произошла попытка угона автомобиля, о которой вы, возможно, даже не подозреваете.
  • Цифровая связь по шине CAN прервана.
  • Аккумулятор в аварийном брелоке разряжен, значит, неисправна система безопасности.
  • По некоторым причинам неисправность может быть связана с устаревшим программным обеспечением, и в этом случае программное обеспечение необходимо обновить.
Код ошибки:  OBD2 software for car diagnostic | OBD Auto Doctor

Иногда двигатель может не загоретьсяиз-за системной ошибки, возникшей из-за низкого уровня заряда батареи брелока сигнализации. Это связано с тем, что сигнал отправляется с поврежденным шифром из-за низкой мощности. Следовательно, дверь может разблокироваться, в то время как другие системы останутся заблокированными.

Чтобы определить причину проблемы, в первую очередь следует заменить аккумулятор, а затем провести дальнейшее расследование.

Сначала замените аккумулятор в брелоке сигнализации.

Поломка автосигнализации начинается через 5-7 лет. Может сломаться раньше, так как срок службы зависит от качества монтажных работ и самой сигнализации.

Проверка работы

После подключения цифрового реле проверьте прерывание связи диагностической линии с помощью диагностического оборудования.

Вставьте переходник в диагностический разъем автомобиля OBD-II и проверьте восстановление диагностической линии.

Производители и модели

Самые востребованные модели блокираторов:

  1. Пандора ВМ-105. Беспроводное устройство, предназначенное для установки в автомобили с 12-вольтной бортовой сетью. Монтаж блокиратора на грузовые авто и автобусы, в которых применяется 24-вольтная электросеть, не допускается. Устройство использует блочный принцип шифровки сигнала, а длина ключа при передаче данных составляет 64 бита. Блокиратор совместим со многими моделями “сигналок” Пандора. Стоимость девайса – 3000 руб.
  2. Starline R4. Устройство, выполненное в небольшом корпусе, разработано для скрытого монтажа в жгут со штатной проводкой авто. Модуль оборудован всеми нужными элементами, которые обеспечат управление капотным замком и скрытую блокировку силового агрегата. Процедура управления выполняется по однопроводной цифровой линии. Если автомобиль оборудован противоугонным комплексом, перед покупкой надо уточнить возможность подключения блокиратора к конкретной модели “сигналки”. Поскольку управление устройством выполняется по одной линии, потребителю не нужно протягивать в салон дополнительные провода. Кодовый блокиратор обеспечивает возможность контроля концевого переключателя капота, а также активации системы зажигания. Стоимость устройства – 2200 руб.
  3. Собр Стандарт. Устройство отечественного производства, характеризуется наличием нормально замкнутых контактов. Величина тока, с которым работает блокиратор, составляет 10 ампер. Для управления используется динамический канал связи. Устройство выполнено в небольшом по размерам корпусе, что обеспечивает простоту монтажа в любом месте салона. Для обнаружения блокиратора преступнику придется выполнить проверку всех кабелей в машине. При несанкционированной попытке запуска мотора выполняется разблокировка контактных элементов, что приводит к блокировке ДВС. Цена девайса – 2950 руб.
  4. Пандект IS-125. Устройство разработано производителем АлармТрейд специально для использования в авто, оснащенных “сигналками” Пандора DXL 5000. С другими противоугонными комплексами и новыми иммобилайзерами блокиратор также совместим. Монтаж устройства выполняется в моторном отсеке, блокиратор подключается к микропроцессорному модулю посредством радиосигнала. Для передачи данных используется диалоговая кодировка, вся информация передается в диапазоне от 2,4 до 2,5 ГГц. Устройство защищено от коротких замыканий и является энергоэкономичным. Стоимость девайса – 3300 руб.

Рейтинг по цене (по возрастанию)

  1. Сейф.
  2. Реле.
  3. Переходник.
  4. Цифровой шум.

Реле с автоблокировкой

Разберем пример подключения блокиратора “сигналки” Старлайн В62 Диалог. На основной плате микропроцессорного блока расположено блокирующее устройство с группой переключающихся контактных элементов. На Старлайн В62 этот выход маркируется как Х1. Величина максимального образующегося тока составляет 15 ампер.

Процедура подключения выполняется так:

  1. Перед установкой производится программирование конкретного режима функционирования реле. В зависимости от модели “сигналки” процесс настройки может отличаться. В случае с системой В62 Диалог для настройки применяется программируемая опция 10. Изначально устройство настроено на нормально замкнутую блокировку.
  2. Определитесь с местом для монтажа. Установку надо выполнить в одну из штатных электроцепей блокировки силового агрегата. К примеру, можно установить устройство в разрыв топливного насоса либо форсунок.
  3. В образованный разрыв подсоединяются два из трех контактных элемента встроенного блокиратора. Для подключения применяются провода синего, а также бело-синего цвета. Эти электроцепи входят в комплектацию “сигналки”.
  4. Если подключение выполняется в разрыв электролинии с индуктивной нагрузкой, надо учитывать величину тока. Максимальный параметр при коммутации может быть больше максимального тока, с которым работает блокиратор. Это может привести к его поломке.

Реле с дистанционной блокировкой

Пример безопасного подключения цифрового реле разберем на примере модели Старлайн Р2. Подробная схема подсоединения устройства представлена в техническом руководстве.

https://www.youtube.com/channel/UCB8lzwhdr_vBEbMkAySZXpw

Прежде чем выполнить монтаж и подключение реле блокировки, надо разобраться с одним из режимов функционирования устройства. Он определяется потребителем по состоянию петли электроцепи, которая выходит из платы блокиратора. Если петля целая, то активирован замкнутый режим, разомкнутая – нормально разомкнутый.

Подключение и установка:

  1. Процедура монтажа выполняется аналогично. Устройство врезается в одну из электроцепей машины – топливного насоса, форсунок или стартерного устройства.
  2. Для подключения надо зайти в меню настроек основных опций “сигналки”. Выберите режим функционирования блокиратора – 3 либо 4 опции 10, подробно о функциях можно узнать из сервисного руководства. После выбора отключите меню настройки опций.
  3. Подсоедините кабель черного цвета с маркировкой МАС к кузову машины.
  4. Отключите зажигание и кликните по сервисной клавише Валет семь раз.
  5. Проверните ключ в замке, чтобы включить зажигание. Сирена “сигналки” издаст семь звуковых сигналов, это говорит о входе в режим настройки блокиратора.
  6. На протяжении пяти секунд подсоедините кабель черного цвета с маркировкой ЗАЖ к электролинии системы зажигания. Если привязка устройства выполнена, то динамик сирены воспроизведет один длительный сигнал.
  7. Чтобы покинуть режим привязки, выполните отключение системы зажигания либо подождите пять секунд и “сигналка” автоматически покинет меню. Если вы планируете использовать несколько реле, то аналогично производится монтаж и подключение второго устройства. Когда второе реле будет успешно привязано, сирена издаст два удлиненных сигнала.

Если в случае попытки привязки блокиратора сирена воспроизвела три удлиненных сигнала, это говорит о том, что устройство уже внесено в память микропроцессорного блока.

Блокиратор, который был записан в память, невозможно привязать к другому коммуникатору, для этого придется сбросить все настройки.

Андрей Кондрашов рассказал о самостоятельной реализации блокировки двигателя авто.

Самостоятельный поиск неисправностей сигнализации

  • Устранение неисправностей и разблокировка двигателя своими руками Сигнализация может сработать только при обнаружении перегоревшего предохранителя. Эта проблема часто приводит к неисправности системы охранной сигнализации. Следует проверить предохранители и, если обнаружена проблема, заменить перегоревший предохранитель новым известного качества.
  • Неисправность системы охранной сигнализации также может быть связана с недостаточным зарядом аккумулятора или плохо закрепленными клеммами на выводах аккумулятора. В этом случае аккумулятор по-прежнему способен приводить в действие стартер, но блокировка двигателя может сработать и помешать запуску двигателя.

Разряженный аккумулятор может активировать функцию безопасности, которая предотвращает запуск двигателя из-за сбоя питания или падения напряжения в электрической цепи автомобиля.

  • Следующим шагом будет проверка концевых выключателей (концевых выключателей), которые расположены под капотом и крышкой багажника. Влага или окисление концевого выключателя часто вызывает неправильный сигнал в блок управления аварийной сигнализацией, что приводит к блокировке двигателя. Следует помнить, что неправильная установка сигнализации и концевых выключателей, а также неправильно выполненная промывка двигателя могут вызвать неисправность электрических устройств.

Системы meritec

Устройство Аварийная розетка позволит легко зарядить севший аккумулятор при закрытом замке капота.

Использование аварийной розетки не требует специальных навыков или инструментов. Состоит аварийная розетка из двух частей: – кабеля, с зажимами типа «крокодил» для подсоединения к внешнему источнику питания (аккумулятору), и колодкой разъема, для подсоединения к автомобилю; – ответной части с предохранителем, которая заранее монтируется в автомобиле. Сам выход такой розетки надежно спрятан, а провода позволяют подать ток прямо на аккумулятор. Этого заряда хватит, чтобы открыть автомобиль, снять а/м с охраны и открыть капот, но не хватит для зарядки самого аккумулятора. Источником энергии, от которого будет заряжаться разряженный аккумулятор автомобиля, может быть аккумулятор, установленный и подключенный к автомобилю или просто исправный и заряженный аккумулятор.

Случайная активация функции блокировки двигателя

Сначала внимательно изучите значки, отображаемые на связке ключей будильника. Частая причина блокировки — случайное включение дополнительных функций. Также обратите внимание на светодиодный индикатор (если он есть) внутри автомобиля, который служит индикатором состояния тревоги. Когда светодиод мигает, в большинстве случаев активирована противоугонная функция иммобилайзера.

Если после поворота ключа в замке и включения зажигания вы замечаете частое мигание сигнальной лампы (на примере автосигнализации StarLine) перед запуском двигателя, а на пульте дистанционного управления отображается значок с надписью «иммо». «:

  • Одним из способов решения проблемы будет вынуть ключ из замка, после чего нужно просто нажать на пульте кнопку отпирания центрального замка двери.
  • Вы также можете выйти из машины, включить сигнализацию, затем снять машину с охраны и запустить двигатель.

Другими словами, убедитесь, что сигнализация работает в штатном и привычном для хозяина режиме. До 30% случаев блокировки запуска двигателя системой охранной сигнализации происходит в результате случайного изменения настроек программы. Задача драйвера — отключить в настройках все лишние функции.

Код ошибки:  После замены масла горит лампочка: возможные причины и устранение поломки

На примере системы охранной сигнализации StarLine видно, что эта система имеет возможность «двухэтапной» разблокировки. Функция может быть активирована случайно, на экране пульта дистанционного управления загорится отдельный значок. Для отключения удерживайте нажатой кнопку 3.

Советы и рекомендации

Если попытки разблокировать двигатель и запустить двигатель не увенчались успехом, высока вероятность серьезного повреждения или выхода из строя отдельных компонентов сигнализации. Это приводит к случайному срабатыванию переключателей остановки двигателя, которые нельзя отключить стандартными средствами.

Это можно сделать с помощью эвакуатора. Еще один недорогой способ — вызвать автоэлектрика, который работает на дороге. Имейте в виду, что окончательная стоимость оплаты выездных услуг по разблокировке двигателя, отключению автосигнализации, аварийных отмычек и т.д.

Технические способы разблокировки двигателя

Замок может быть выполнен следующим образомспособ:

  • Прерван стартер, т. Е. Соединение с втягивающим реле.
  • На кан-шине, продляется блокировка программным способом.
  • Через контур насоса, куда перекачивается топливно-воздушная смесь.
  • Прекращение работы форсунки или форсунки.

Схема подключения автосигнализации

Некоторые фантазии придумывают более сложные варианты блока ДВС, например, переключение режимов работы коробки передач, разрыв цепи блока ДВС и так далее. К сожалению, многие варианты закрытия забываются владельцами, и тогда ремонтникам приходится сильно страдать.

С ситуацией стоит разобраться, начав с главного блока сигнализации, который по умолчанию (но не всегда!) Находится за приборной панелью. Точнее, он расположен за блоком предохранителей, слева от педалей. Это место не подходит для работы, но что поделаешь — надо с этим смириться.

Блок основной сигнализации

Также рядом с центральным блоком предохранителей есть дополнительные предохранители — начните с их проверки. Иногда нужно приложить немало усилий, чтобы разобрать кожух и добраться до этих предохранителей. Когда вы доберетесь до этого блока, перед вами будет примерно такая же картинка, как на картинке ниже.

Осторожно снимите блок с места установки и внимательно проверьте изоляцию проводов и затяжку предохранителей. Опытные установщики знают, что для фиксации проводки также следует использовать термоусадочные трубки, так как это предотвратит повреждение соединения. влага.

Если сигнализация подключена по CAN-шине, то блокировку можно снять вручную — для этого отключите шину. Для этого нужно открыть все контакты.

Если такие манипуляции не помогли, то, вероятно, нужно проверить реле, это нужно сделать, проверив провода. Для устранения всех засоров необходимо поочередно замкнуть реле блокировки, это можно сделать отверткой. Вы можете использовать схему на коробке или просто использовать мультиметр для проверки реле.

Реле

Если описанная выше процедура не помогает, можно ножом открыть крышку реле. Чтобы проверить реле, вдавите якорь внутрь. Все эти манипуляции будут бесполезны, если реле находится в рабочем состоянии, поэтому перед разборкой убедитесь, что оно срабатывает при подключении блока питания.

Если в вашем автомобиле есть система автозапуска, скорее всего, не работает обход иммобилайзера. Чтобы устранить проблему, проверьте проводку, которая к ней ведет, скорее всего, она просто неисправна.

Если есть трещина в проводке, то, скорее всего, проблема и стоит выяснить причину. Главное помнить, что все провода должны быть изолированы — если вы видите, что изоляция в некоторых местах содрана, это может быть место повреждения проводки.

Обход иммобилайзера находится под рулевой колонкой за блоком предохранителей. Его следует осторожно вытащить и проверить. При обнаружении неисправности проводки можно ее заменить. Помните, что провод должен иметь аналогичное сопротивление, иначе это может привести к новым трудностям.

Если в системе охранной сигнализации установлена ​​обходная без ключа, неисправность в работе может указывать на системную ошибку. Проблему в этом случае можно решить простым включением и выключением автозапуска.

Основные рекомендации:

  • Рекомендуется, чтобы контакты установщика сигнализации располагались внутри автомобиля, а не на телефоне. Поскольку телефон может сломаться, ничто не поможет вам решить проблему.
  • Если вы не уверены, что сможете решить проблему самостоятельно, лучше обратиться к профессионалам.
  • Первое, что нужно сделать при обнаружении проблем с сигнализацией, — это заменить батарейки в пульте дистанционного управления, поскольку разряженные батарейки сокращают диапазон.
  • Не храните брелок для сигнализации рядом с источниками сильного электромагнитного излучения,

Функции и принцип работы

В зависимости от производителя технология изготовления и работы системы безопасности может быть разной. Принцип действия заключается в разрыве электрической цепи стартерного устройства при попытке несанкционированного начала движения. Передача зашифрованных импульсов от блокиратора либо процессорного модуля противоугонного комплекса может выполняться несколькими способами. Это производится через штатные электроцепи, по отдельному радиоканалу или посредством радиопередачи.

В устройствах цифрового типа для передачи пакетных данных используется штатная электроцепь. В проводе имеется специальный аналоговый канал, позволяющий обеспечить повышенную скорость передачи информации. Пакетные данные собираются фактически по периметру автомобиля.

Суть блокиратора кроется в физическом разрыве одной из электролиний, а монтаж кнопки управления производится в месте разрыва. Эта клавиша зажимается в начале движения, что обеспечивает запуск силового агрегата. Если кнопка будет отпущена при попытке завести ДВС, то сделать это не получится. Посредством клавиши на реле сигнализации подается сигнал о размыкании либо замыкании контактов.

Андрей Кондрашов рассказал о принципе действия блокирующих реле ДВС.

Срабатывать блокирующий модуль силового агрегата может в удаленном или автоматическом режиме. Если вы настроили первый вариант, то управление мотором машины может выполняться на расстоянии. Такие устройства обычно более продвинуты и могут управляться с помощью коммуникатора от “сигналки” или мобильного девайса.

Если предпочтительнее автоматический режим, то потребитель может самостоятельно произвести настройку времени блокировки силового агрегата по таймеру. Настройка этой опции может быть выполнена по температуре в салоне машины, указанному временному интервалу либо температуре ДВС.

Цифровые

Цифровые устройства делятся на несколько типов:

  1. Простой цифровой блокиратор. Более усовершенствованная версия вышеописанного варианта, визуально выглядит аналогично, только для разблокирования по управляющей электролинии передается цифровой импульс. По сути, он является паролем, для разблокировки не может использоваться просто напряжение. Такие блокираторы не подвержены быстрому взлому, что делает их более надежными и отказоустойчивыми. К минусам следует отнести наличие провода от микропроцессорного модуля, идущего к блокирующему реле, это позволит злоумышленнику определить место установки реле. Чтобы предотвратить угон, саму электроцепь надо качественно спрятать.
  2. Блокиратор без прямой связи с микропроцессорным модулем. Передача управляющих импульсов выполняется по штатным электроцепям машины, сигнал выполнен в виде цифровых пакетных данных. К преимуществам следует отнести сложность обнаружения устройства по электроцепям, быстрому взлому такие блокираторы на практике не поддаются. Но преступник может с помощью специальных устройств подать помехи на штатные электроцепи, это приведет к тому, что сигнал не поступит на реле и блокировка не будет выполнена. Установка таких блокираторов целесообразна при наличии устойчивости к шумам сигнализации, для монтажа потребуется помощь квалифицированного специалиста.
  3. Следующий тип устройств – цифровые с передачей управляющих импульсов по радиоканалам. Определить такой блокиратор в машине по электролиниям невозможно, эти устройства менее подвержены взлому. Но профессиональный преступник сможет использовать ту же «шумелку», которая способствует образованию помех и невозможности передачи управляющих импульсов. На местностях, где преобладают сильные радиошумы, могут возникнуть сложности в плане эксплуатации, особенно это характерно для крупных городов. При монтаже автовладелец должен учесть все эти моменты. Важно позаботиться о том, чтобы преступник не смог обойти устройство с помощью «шумелки».

По техническим параметрам цифровые устройства делятся между собой:

  1. По размерам. Устройство может быть с имитацией реле, выполнено в миниатюрном корпусе для скрытой установки. В продаже можно найти герметичные блокираторы, предназначенные для монтажа снаружи авто.
  2. По величине коммутируемого тока. В зависимости от устройства, блокиратор может быть рассчитан на 5-40 ампер.
  3. По типу передачи и приема сигналов. Цифровые устройства могут работать по электроцепям, от сигнала бортовой сети, по специальному радиоканалу от основного модуля. Более продвинутые устройства могут работать с транспондерными ключами.
  4. По длине передающегося сигнала и типу передачи. Пакетные данные по постоянному коду передаются по 4-8 битным каналам. При использовании динамической блокировки длина кода составит от 16 до 100 бит. Длина диалогового кода может быть любой, этот вариант считается самым надежным и безопасным.
  5. По возможности защиты от обнаружения «прозвонкой».

Заключение и замечания

Официальные дилеры и автосервисы не любят подобные невидимки. Да они в период гарантии особо ни к чему – уважающий себя автомастер не будет рисковать своей репутацией. Но с другой стороны, риск угона свежего автомобиля гораздо выше, поэтому защита имущества – первоочередная задача владельца. Любое противоугонное средство стоит недорого – пару тысяч рублей, зато сэкономит нервов на миллион. Согласны?

Оцените статью
OBD
Добавить комментарий

Adblock
detector
