Part I Overview
Уникальная разработка создана для работы с транспортными средствами с целью ремонта иммобилайзеров, коррекции пробега, работы с подушками безопасности, блоками ECU и прочим. Работа с программатором максимально удобна благодаря встроенной системе помощи и диагностики подключения.
Камень в панели
выпаял,вставил в панель не читает и все
хочу попроб подцепить внутрисхемно
Ссылка на сообщение
Если с выпаиваем, то надо вешать кварц и обвязку кварца. Если внутрисхемно, то иногда надо поднимать ресет.
Ребята а есть у кого хелп к “новой” упе , интересно посмотреть подключку по инфенионам и макам, ну и остальные процы.
Хочу приобрести но выбираю между другими прогерами.
Изменено 27 ноября 2015 пользователем антон 1
Вов как хорошо что ты есть
Вчера впервые принесли блок с infenion SAK-XC2361A от mazda cx-5 , судя по описанию в хелпе
такой блок нужно еще запитывать от внешнего источника 12 в (если делать на столе) , адаптеров под этот камень на офф сайте
Вобщем для этих дел нужна машина чтоб узнать распин по питанию, а ее в комплекте не было.
Вот от коллеги с Казани есть такая картинка. Если есть поблизости маздаметр, так им под диагнозе чикни этот блок.
Ребята, а что новая UPA не читает закрытые мотороллы что-ли ?
Изменено 28 ноября 2015 пользователем Ivan93
А Вам нужны закрытые моторолы? Упа отличный программатор с большим покрытием и он прощает много ошибок, что немаловажно на начальном этапе. С закрытыми моторолами работают спецпрограмматоры!
Но не интересно работать с закрытыми моторолами.
Ну это код доступа к процу в основном страдают этим MC68HC08 – семейство.
Например проц 68HC08AZ32A маска 0L52H SS- код
вводим код – проц читается.
Просто в упе его надо вводить в ручную, в более продвинутых прогерах он уже встроен.
Вот прога для облегчения понимания
Изменено 28 ноября 2015 пользователем антон 1
908-ые уже отстрадали)))
Например проц 68HC08AZ32A маска 0L52H SS- код $9F$-A4$-F6$-E0$-F6$-E0$-F6$-E0 , вводим код – проц читается.
Лучше не лазить упой,чтобы потом не искать флеши по форумам
А как узнать что к примеру .912 и 9s12 закрыт ?
При чтении флэш и епром сносит , если сунуться упой ?Вот ни разу закрытые не попадались, они походу в мерсах (замок), с которыми не работаю.
Изменено 29 ноября 2015 пользователем антон 1
В 912 и 9s12 ничего не сносит при попытке чтения. Упа просто не прочитает и все. Сносит Флеш именно при обходе защиты!
То же есть желание приобрести этот програматор. Соответственно есть пара вопросов, обьсните.
2. Что идет в базовом комплекте? Плата-ключ идет или нет?
База -это програматор+юсб шнур.И больше ничего.
Юсб шнур не входит. Только сам программатор.
Изменено 26 ноября 2016 пользователем AVA
Чет с обновлениями совсем “труба”, последнее 22 сентября 2015 года.
Тоже жду хоть какие-то обновления к упе, уже давненько не были.
Можно-ли к этому програматору купить китайские адаптеры? Будет работать?
Подскажите,пожалуйста. На последней верии Upa, у всех такое меню с процами? Показывает Процессоры секюрити?
Например MC9S12XEP100 Sec
Это есть, если дополнительный скрипт установлен.
Почему то моя УПА не хочет писать 95040 не не плате не с выпайкой . Читать читает ,но пишет , только делает вид .
Это случаем не подушки Токато? Там статус регистра менять на не защищено.
Спасибо. Какая цена его?
UUSP-S UPA – USB ( оригинал – производство Болгария ) – программатор предназначен для работы с автомобилями (коррекции одометров, работа с иммобилайзерами, подушками безопасности и т.д.) также предназначен для программирования AVR процессоров и микросхем памяти EEPROM.
Данный программатор обновляется on-line через интернет. Калькуляторы заказываются отдельно.
Fujitsu: MB90F351, MB90F352, MB90F357, MB90F543,
MB90F546, MB90F548, MB90F549, MB90F897, MB91F058,
MB91F060, MB91F061, MB91F062, MB91F067, MB91F223,
MB91F224, MB91F463C, MB91F464, MB91F465,MB91F467B,
MB91F467C, MB91F467D, MB91F467S, MB91F522, MB91F523,
MB91F524, MB91F525, MB91F526,MB91F575, MB91F577,
MB91F578, MB91F579, MB91F591, MB91F592, MB91F594,
MB91F596, MB91F597, MB91F599, MB96F348H, MB96F385,
MB96F386, MB96F387, MB96F673, MB96F675, MB96F683,
MB96F685, MB96F693, MB96F695, MB96F696, MB96F6A5,
MB96F6A6
Renesas V850: uPD70F3237, uPD70F3276,
uPD70F3333, uPD70F3334, uPD70F3335, uPD70F3336,
uPD70F3340, uPD70F3341, uPD70F3342, uPD70F3343,
uPD70F3344, uPD70F3345, uPD70F3346, uPD70F3347,
uPD70F3348, uPD70F3350, uPD70F3351, uPD70F3352,
uPD70F3353, uPD70F3354, uPD70F3355, uPD70F3356,
uPD70F3357, uPD70F3358, uPD70F3364, uPD70F3365,
uPD70F3366, uPD70F3367, uPD70F3368, uPD70F3370A,
uPD70F3371, uPD70F3372, uPD70F3373, uPD70F3374,
uPD70F3375, uPD70F3376A, uPD70F3377A, uPD70F3378,
uPD70F3379, uPD70F3380, uPD70F3381, uPD70F3382,
uPD70F3383, uPD70F3384, uPD70F3385, uPD70F3421,
uPD70F3422, uPD70F3423, uPD70F3424, uPD70F3425,
uPD70F3426A, uPD70F3427, uPD70F3464, uPD70F3465,
uPD70F3466, uPD70F3469, uPD70F3470, uPD70F3471,
uPD70F3472, uPD70F3505A, uPD70F3506, uPD70F3507,
uPD70F3508, uPD70F3509, uPD70F3522, uPD70F3523,
uPD70F3524, uPD70F3525, uPD70F3526, uPD70F3529,
uPD70F3532, uPD70F3535, uPD70F3536, uPD70F3537,
uPD70F3548, uPD70F3549, uPD70F3550, uPD70F3551,
uPD70F3552, uPD70F3553, uPD70F3554, uPD70F3555,
uPD70F3556, uPD70F3557, uPD70F3558, uPD70F3559,
uPD70F3560, uPD70F3561, uPD70F3564, uPD70F3570,
uPD70F3571, uPD70F3572, uPD70F3573, uPD70F3574,
uPD70F3575, uPD70F3576, uPD70F3577, uPD70F3578,
uPD70F3579, uPD70F3580, uPD70F3582, uPD70F3583,
uPD70F3584, uPD70F3585, uPD70F3592, uPD70F3623,
uPD70F3624, uPD70F3625, uPD70F3626, uPD70F3627,
uPD70F3628, uPD70F3629, uPD70F3630, uPD70F3631,
uPD70F3632, uPD70F3633, uPD70F3634, uPD70F3635,
uPD70F3636, uPD70F3637, uPD70F3638, uPD70F3736,
uPD70F4000, uPD70F4001, uPD70F4002, uPD70F4003,
uPD70F4004, uPD70F4005, uPD70F4006, uPD70F4007,
uPD70F4008, uPD70F4009, uPD70F4010, uPD70F4011,
uPD70F4012Freescale HCS08: MC9S08DZ16, MC9S08DZ32,
MC9S08DZ48, MC9S08DZ60, MC9S08AW16, MC9S08AW32,
MC9S08AW48, MC9S08AW60, MC9S08GB60Freescale MAC7200: MAC7241, MAC7242
Infineon XC2300: XC2060N-40F, XC2060M-104F, XC2336B-24F, XC2336B-40F, XC2361A-56F, XC2361A72F, XC2363A-56F, XC2363A-72F, XC2364A-56F,XC2364A-72F,
XC2364A-104F, XC2365A-56F, XC2365A-72F, XC2365A-104F, XC2361B-24F,
XC2361B-40F, XC2363B-24F, XC2363B-40F, XC2364B-24F,XC2364B-40F, XC2365B-24F, XC2365B-40F,
XC2336A-56F, XC2336A-72F, XC2265N-16F, XC2265N-24F,
XC2265N-40F
Freescale MPC5600: MPC5604C, MPC5604P, MPC5606B,
MPC5601P, MPC5602P, MPC5603P, MPC5605B, MPC5607B
Freescale 9S12: MC9S12G48, MC9S12G64, MC9S12G96, MC9S12G128, MC9S12G192, MC9S12G240
STMicroelectronics SPC56P: SPC560P44, SPC560P50,
SPC560P34, SPC560P40, SPC560P54, SPC560P60, SPC56AP54,
SPC56AP60
STMicroelectronics ST62*:ST6240, ST6245, ST6249NSC CR16*: CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9 Motorola HC05*:
MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32,
MC68HC05E6, MC68HC705E6, MC68HC05H12, MC68HC05L28, MC68HC05P3,
MC68HC705P3*,MC68HC05X16, MC68HC05X32Motorola HC08*: MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32,
MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60AMotorola HC11*: MC68HC11A1, MC68HC11A8, MC68HC11E9,
MC68HC11EA9,
MC68HC11E20, MC68HC11F1, MC68HC11K4, MC68HC11KA2, MC68HC11KA4, MC68HC11KG4, MC68HC11KS2, MC68HC11KS8, MC68HC11L6,
MC68HC11P2, MC68HC11PA8, MC68HC11PH8Motorola HC12*: MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128AMotorola/Freescale
9S12(X/E): MC9S12A128, MC9S12B128, MC9S12C128, MC9S12C16,
MC9S12C32, MC9S12C64, MC9S12C96, MC9S12D64, MC9S12DG128, MC9S12DG256,
MC9S12DP512, MC9S12H128, MC9S12H256, MC9S12HA32, MC9S12HA48, MC9S12HA64,
MC9S12HY32, MC9S12HY48,MC9S12HY64, MC9S12HZ128, MC9S12HZ256, MC9S12HZ64, MC9S12P128, MC9S12P32, MC9S12P64, MC9S12P96, MC9S12XA128, MC9S12XA256,MC9S12XA512,
MC9S12XB128, MC9S12XB256, MC9S12XD128, MC9S12XD256, MC9S12XD64,
MC9S12XDG128, MC9S12XDP384, MC9S12XDP512, MC9S12XDQ256, MC9S12XDT256,
MC9S12XDT384, MC9S12XDT512,
MC9S12XEG128, MC9S12XEP100, MC9S12XEP768, MC9S12XEQ384,
MC9S12XEQ512,MC9S12XET256, MC9S12XHY128, MC9S12XHY256, MC9S12XHZ256, MC9S12XHZ384, MC9S12XHZ512, MC9S12XS64, MC9S12XS128, MC9S12XS256
Atmel 8051 Architecture: AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253
Atmel AVR 8-Bit Risk: AT90S1200, AT90S2313, AT90S2323,
AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535,
ATmega8, ATmega16, ATmega161, ATmega162, ATmega163, ATmega323,
ATmega64, ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313,
ATmega8515, ATmega8535,
ATmega48, ATmega88, ATmega168,ATmega169, ATmega328,
ATMEGA32AMicrochip PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675Microchip PIC16:
PIC16F627(A), PIC16F628(A), PIC16F648A, PIC16F72,
PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83,
PIC16F84(A), PIC16F870, PIC16F871, PIC16F872, PIC16F873(A),
PIC16F874(A), PIC16F876(A), PIC16F877(A), PIC16F913, PIC16F914,
PIC16F916, PIC16F917, PIC16F946,
PIC16F87, PIC16F88, PIC16F1933, PIC16F1934, PIC16F1936,
PIC16F1937, PIC16F1938, PIC16F1939, PIC16F1946,
PIC16F1947EEPROMs I2C: 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512,
85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598,
PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01, 24C1024, 24C1025
EEPROMs Microwire: 7002, 93C06, 93C14, 93C46, 93C56, 93C57,
93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01,
S220, S2914, ST61907, XLS93C46
EEPROMs SPI: M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160,
25C256, 25C320, 25C640, ST95010, ST95020, ST95040, ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045,
25LC512, 25LC1024
EEPROMs Miscellaneous: CXK1011, CXK1012, CXK1013, M6M80011,
M6M80021, M6M80041, SDE2506, TC89101, TC89102, 77005, 77007, BR9010,
BR9020, BR9040, CAT64LC10, CAT64LC20, CAT64LC40, S-29190A, S-29290A
,S-29390A
Serial Flash SPI: M25P05, M25P10, M25P20, M25P40, M25P80,
A25L512, A25L010, A25L020, A25L040, A25L080, A25L016, A25L032,
SST25VF512A, SST25VF010A, SST25VF020B, SST25VF040B, SST25VF080B,
SST25VF016B, SST25VF032B, S25FL004A, S25FL008A, S25FL016A, S25FL032A,
S25FL064A,
M95M01, M95M02
* EEPROM только** D-FLASH только*** только чтение
В комплект входит:
Программатор UPA-USB Serial Programmer Full Orig.
UPA – USB разработан для работы с автомобилями (коррекция одометров, иммобилайзеры, подушки безопасности и т.д.), также предназначен для программирования AVR процессоров и микросхем памяти EEPROM STMicroelectronics, Motorola, Atmel,NEC втом числе защищенных от считывания BDM. Поставляется без адаптеров!
Поддерживает следующие типы микросхем:
Renesas V850: uPD70F3237***, uPD70F3333, uPD70F3334, uPD70F3335,uPD70F3336, uPD70F3340, uPD70F3341, uPD70F3342,uPD70F3343, uPD70F3350, uPD70F3351, uPD70F3352,uPD70F3353, uPD70F3370A, uPD70F3371, PD70F3372,uPD70F3373, uPD70F3374, uPD70F3375, uPD70F3376A,uPD70F3377A, uPD70F3378, uPD70F3379, uPD70F3380,uPD70F3381, uPD70F3382, uPD70F3383, uPD70F3384,uPD70F3385, uPD70F3421, uPD70F3422,uPD70F3423, uPD70F3424, uPD70F3425, uPD70F3426A,uPD70F3427, uPD70F3522, uPD70F3523, uPD70F3524,uPD70F3525, uPD70F3526, uPD70F3529, uPD70F3532,uPD70F3535, uPD70F3536, uPD70F3537, uPD70F3548,uPD70F3624, uPD70F3628, uPD70F3629,uPD70F3632, uPD70F3633, uPD70F3634, uPD70F3635,uPD70F3736
Freescale HCS08: MC9S08DZ16, MC9S08DZ32,MC9S08DZ48, MC9S08DZ60, MC9S08AW16, MC9S08AW32,MC9S08AW48, MC9S08AW60, MC9S08GB60
Freescale MAC7200: MAC7241, MAC7242
Infineon XC2300: XC2060N-40F, XC2060M-104F, XC2336B-24F, XC2336B-40F, XC2361A-56F, XC2361A72F, XC2363A-56F, XC2363A-72F, XC2364A-56F, XC2364A-72F, XC2364A-104F, XC2365A-56F, XC2365A-72F, XC2365A-104F, C2361B-24F,XC2361B-40F, XC2363B-24F, XC2363B-40F, XC2364B-24F,XC2364B-40F, XC2365B-24F, XC2365B-40F
Freescale MPC5600: MPC5604C, MPC5604P, MPC5606B
Freescale 9S12: MC9S12G48, MC9S12G64, MC9S12G96, MC9S12G128, MC9S12G192, MC9S12G240
STMicroelectronics SPC56P: SPC560P44, SPC560P50
STMicroelectronics ST62*:ST6240, ST6245, ST6249
NSC CR16*: CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9
Motorola HC05*:MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32,MC68HC05E6, MC68HC705E6, MC68HC05H12, MC68HC05L28, MC68HC05P3,MC68HC705P3*,MC68HC05X16, MC68HC05X32
Motorola HC08*: MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A
Motorola HC11*: MC68HC11A1, MC68HC11A8, MC68HC11E9,MC68HC11EA9, MC68HC11E20, MC68HC11F1, MC68HC11K4, MC68HC11KA2, MC68HC11KA4, MC68HC11KG4, MC68HC11KS2, MC68HC11KS8, MC68HC11L6, MC68HC11P2, MC68HC11PA8, MC68HC11PH8
Motorola HC12*: MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128A
Motorola/Freescale 9S12(X/E): MC9S12A128, MC9S12B128, MC9S12C128, MC9S12C16,MC9S12C32, MC9S12C64, MC9S12C96, MC9S12D64, MC9S12DG128, MC9S12DG256,MC9S12DP512, MC9S12H128, MC9S12H256, MC9S12HA32, C9S12HA48, MC9S12HA64, MC9S12HY32, MC9S12HY48, MC9S12HY64, MC9S12HZ128, MC9S12HZ256, MC9S12HZ64, MC9S12P128, MC9S12P32, MC9S12P64, MC9S12P96, MC9S12XA128, MC9S12XA256, MC9S12XA512, MC9S12XB128, MC9S12XB256, MC9S12XD128, MC9S12XD256, MC9S12XD64, MC9S12XDG128, MC9S12XDP384, MC9S12XDP512, MC9S12XDQ256, MC9S12XDT256, MC9S12XDT384, MC9S12XDT512, MC9S12XEG128, MC9S12XEP100, MC9S12XEP768, MC9S12XEQ384, MC9S12XEQ512, MC9S12XET256, MC9S12XHY128, MC9S12XHY256, MC9S12XHZ256, MC9S12XHZ384, MC9S12XHZ512, MC9S12XS64, MC9S12XS128, MC9S12XS256
Atmel 8051 Architecture: AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253
Atmel AVR 8-Bit Risk: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega162, ATmega163, ATmega323, ATmega64, Tmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313, ATmega8515, ATmega8535, ATmega48, ATmega88, ATmega168,ATmega169, ATmega328
Microchip PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675
Microchip PIC16: PIC16F627(A), PIC16F628(A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, PIC16F84(A), PIC16F870, PIC16F871, PIC16F872, PIC16F873(A), PIC16F874(A), PIC16F876(A), PIC16F877(A), PIC16F913, PIC16F914, PIC16F916, PIC16F917, PIC16F946
EEPROMs I2C: 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01, 24C1024, 24C1025
EEPROMs Microwire: 7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C46
EEPROMs SPI: M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, ST95010, ST95020, ST95040, ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045, 25LC512, 25LC1024
EEPROMs Miscellaneous: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102, 77005, 77007, BR9010, BR9020, BR9040, CAT64LC10, CAT64LC20, CAT64LC40, S-29190A, S-29290A, S-29390A
Serial Flash SPI: M25P05, M25P10, M25P20, M25P40, M25P80, A25L512, A25L010, A25L020, A25L040, A25L080, A25L016, A25L032, SST25VF512A, SST25VF010A, SST25VF020B, SST25VF040B, SST25VF080B, SST25VF016B, ST25VF032B, S25FL004A, S25FL008A, S25FL016A, S25FL032A, S25FL064A
Texas Instruments: TMS370cx0x, TMS370cx5x, TMS375c006, TMS370cx36, TMS370cx42
Motorola BDM Locked: 68HC912D60(A), 68HC912DG128(A), 68HC912DC128A
NEC: uPD780824/6/8, uPD780973/4, uPD780948/978K0 MCUs могут быть запрограммированы в цепи на плате или через адаптер.
Гарантия: 1 год
Инструкции по загрузке и установке программного обеспечения uuprogs для UPA-USB.

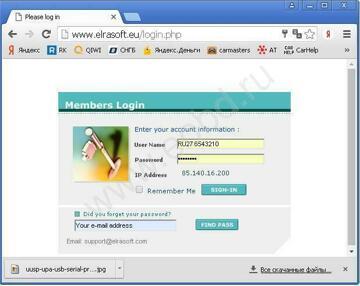

1. Ссылка для входа в личный кабинет в вашем браузере:
Password: wnawvjxd (пример)
3. В личном кабинете вы увидите ссылку на загрузку последней версии программы Uuprogs.
4. После завершения загрузки распакуйте загруженный файл и запустите программу установки.
5. Следуйте инструкциям, чтобы завершить установку.
6. Скопируйте uuprogs.файл lic в папку установки uuprogs. По умолчанию папка находится по пути:
C:Program Files(x86)ELRASOFTUPA-USB SuiteDevice Programmer-S
7. Установите драйвер устройства. Драйвер находится в папке с программой:
C:Program FilesELRASOFTUPA-USB SuiteUSB Driver
8. Подключите программатор и запустите программу Uuprogs
9. При появлении диалогового окна активации нажмите кнопку “Получить активацию”.
11. Нажмите кнопку “Получить активацию” .
12. Скопируйте полученный ключ активации и вставьте его в окне активации программы Uuprogs нажмите “активировать”.
При возникновении любых вопросов по работе, установке, активации программатора UPA-USB обращайтесь в службу поддержки Elrasoft по электронной почте:
Если у Вас возникли вопросы по данному товару, задавайте их через форму ниже.
Особенности UUSP-S
Краткий перечень поддерживаемых устройств:
Freescale HCS08: MC9S08DZ16, MC9S08DZ32, MC9S08DZ48, MC9S08DZ60, MC9S08AW16, MC9S08AW32, MC9S08AW48, MC9S08AW60, MC9S08GB60
Infineon XC2300: XC2060N-40F, XC2060M-104F, XC2336B-24F, XC2336B-40F, XC2361A-56F, XC2361A72F, XC2363A-56F, XC2363A-72F, XC2364A-56F, XC2364A-72F, XC2364A-104F, XC2365A-56F, XC2365A-72F, XC2365A-104F, XC2361B-24F, XC2361B-40F, XC2363B-24F, XC2363B-40F, XC2364B-24F, XC2364B-40F, XC2365B-24F, XC2365B-40F
STMicroelectronics ST62*: ST6240, ST6245, ST6249
NSC CR16*: CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9
Motorola HC05*: MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12, MC68HC05L28, MC68HC05P3, MC68HC705P3*,MC68HC05X16, MC68HC05X32
Motorola HC08*: MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A
Motorola HC11*: MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, MC68HC11F1, MC68HC11K4, MC68HC11KA2, MC68HC11KA4, MC68HC11KG4, MC68HC11KS2, MC68HC11KS8, MC68HC11L6, MC68HC11P2, MC68HC11PA8, MC68HC11PH8
Motorola/Freescale 9S12(X/E): MC9S12A128, MC9S12B128, MC9S12C128, MC9S12C16, MC9S12C32, MC9S12C64, MC9S12C96, MC9S12D64, MC9S12DG128, MC9S12DG256, MC9S12DP512, MC9S12H128, MC9S12H256, MC9S12HA32, MC9S12HA48, MC9S12HA64, MC9S12HY32, MC9S12HY48,
Atmel AVR 8-Bit Risk: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega162, ATmega163, ATmega323, ATmega64, ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313, ATmega8515, ATmega8535
Microchip PIC16: PIC16F627(A), PIC16F628(A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, PIC16F84(A), PIC16F870, PIC16F871, PIC16F872, PIC16F873(A), PIC16F874(A), PIC16F876(A), PIC16F877(A), PIC16F913, PIC16F914, PIC16F916, PIC16F917, PIC16F946
EEPROMs I2C: 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01, 24C1024, 24C1025
EEPROMs Microwire: 7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C46
EEPROMs SPI: M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, ST95010, ST95020, ST95040, ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045
EEPROMs Miscellaneous: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102, 77005, 77007, BR9010, BR9020, BR9040, CAT64LC10, CAT64LC20, CAT64LC40, S-29190A, S-29290A ,S-29390A
Serial Flash SPI: M25P05, M25P10, M25P20, M25P40, M25P80, A25L512, A25L010, A25L020, A25L040, A25L080, A25L016, A25L032, SST25VF512A, SST25VF010A, SST25VF020B, SST25VF040B, SST25VF080B, SST25VF016B, SST25VF032B, S25FL004A, S25FL008A, S25FL016A, S25FL032A, S25FL064A
** D-флэш-память только
Гарантийный талон на 1 год.
Произведено в Болгарии.
Программатор UPA USB Serial Programmer – это оптимальное решение для программирования EEPROM и процессоров компаний Motorola,Atmel, STMicroelectronics, а так же других производителей, включая работу с системами защищенными от считывания (BDM).
В поставляемом комплекте имеется базовая информация по основным аспектам использования прибора. UPA USB так же поддерживает контроль напряжения на выводах, что позволяет понять, правильно ли выполнено подключение и необходимо ли поднять одну из ножек микросхемы.
Технические параметры UPA-USB:
– UPA USB совместим с USB 2.0 и 1.1
– UPA USB имеет 6 входов/выходов общего назначения с защитой по току и напряжению (12V/10mA)
– UPA USB имеет один программно контролируемый 8-13V/1mA выход по питанию
– Поддержка программирования регистра конфигурации Motorola HC11
– UPA USB поддерживает работу с питанием микросхем 3.3V и 5V
– Для работы в подавляющем большинстве случаев Вам не потребуется внешний ИП
– Поддержка функции самотестирования
– UPA USB имеет один 3.3/5V выход по питанию 150mA, с защитой по току
– Поддержка возможности использование с адаптером для снятия защиты с BDM
Перечень поддерживаемых программатором UPA-USB Serial Programmer микросхем:
STMicroelectronics ST62*: ST6240, ST6249, ST6245
NSC CR16*: CR16HCS5(9), CR16MES5(9), CR16MCS5(9), CR16MCT5/9, CR16MFS5(9), CR16HCT5/9
Motorola HC05*: MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC05L28, MC68HC05P3, MC68HC705E6, MC68HC05H12, MC68HC705P3*,MC68HC05X16, MC68HC05X32
Motorola HC08*: MC68HC08AS20, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC08AS32, MC68HC08AS60, MC68HC908AZ60, MC68HC908AZ60A
Motorola HC11*: MC68HC11A1, MC68HC11A8, MC68HC11E20, MC68HC11F1, MC68HC11E9, MC68HC11EA9, MC68HC11K4, MC68HC11KA2, MC68HC11KA4, MC68HC11L6, MC68HC11P2, MC68HC11PA8, MC68HC11PH8 Motorola HC12*: MC68HC912B32, MC68HC11KG4, MC68HC11KS2, MC68HC11KS8, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128A
Motorola HCS12*: MC9S12D64, MC9S12A128, MC9S12H128, MC9S12H256, MC9S12HZ64, MC9S12DG128, MC9S12DG256, MC9S12HZ128, MC9S12HZ256
Freescale (Motorola) HCS12X*: MC9S12XD64, MC9S12XD128, MC9S12XDG128, MC9S12XDP384, MC9S12XDP512, MC9S12XHZ256, MC9S12XHZ512, MC9S12XDT384
Freescale (Motorola) HCS12XE*: MC9S12XEG128, MC9S12XET256, MC9S12XEQ512, MC9S12XEQ384, MC9S12XEP768, MC9S12XEP100
Atmel 8051 Architecture: AT89S51, AT89S52, AT89S8252, AT89S53, AT89S8253
Atmel AVR 8-Bit Risk: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega64, ATmega103, ATmega128, ATmega162, ATmega163, ATmega323, ATtiny12, ATtiny15, ATtiny2313, ATmega8515, ATmega8535
Microchip PIC12: PIC12F508, PIC12F509, PIC16F627(A), PIC16F628(A), PIC16F648A, PIC12F629, PIC12F675 Microchip PIC16:PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, PIC16F84(A), PIC16F870, PIC16F871, PIC16F872, PIC16F873(A), PIC16F874(A), PIC16F876(A), PIC16F877(A), PIC16F913, PIC16F914, PIC16F916, PIC16F917, PIC16F946
EEPROMs I2C: 24C08, 24C16, 24C01, 24C02, 24C04, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01
EEPROMs Microwire: 7002, 93C06, 93C14, 93C46, 93C76, 93C86, 93C56, 93C57, 93C66, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C46
EEPROMs SPI: M35080, 25C010, 25C020, 25C040, 25C080, 25C320, 25C640, M25P05, 25C128, 25C160, 25C256, M25P10, M25P20, M25P40, M25P80, ST95010, ST95020, ST95040, ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045
EEPROMs Miscellaneous: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, BR9010, BR9020, BR9040, TC89102, 77005, 77007, CAT64LC10, CAT64LC20, CAT64LC40, S-29190A, S-29290A ,S-29390A
В комплект поставки прибора UPA-USB Serial Programmer входит:
– Программатор UPA-USB Serial Programmer
– Диск с программным обеспечением видеокурсом по работе
– USB кабель
– Комплект адаптеров
UUSP-S (UPA-USB SERIAL PROGRAMMER-S) ОРИГИНАЛ
UPA-USB разработан для работы с автомобилями (коррекция одометров, иммобилайзеры, подушки безопасности и т.д.) также предназначен для программирования AVR процессоров и микросхем памяти EEPROM STMicroelectronics, Motorola, Atmel,NEC втом числе защищенных от считывания BDM. Поставляться без адаптеров!
MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256
M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40, M25P80, ST95010, ST95020, ST95040, ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045
