Киа рио 3: описание, технические характеристики автомобиля

Для автомобиля Kia Rio 3 руководство по эксплуатации стоит начать с краткой информации о третьем поколении южнокорейского седана.

Впервые автомобиль показали в начале 2021 года, когда представители южнокорейского бренда продемонстрировали эскизы нового поколения, которое будет создано на той же платформе, что и Hyundai i20.

Только ближе к середине года появились новости о том, что выпуск российской версии Kia Rio 2021 модельного года планируется в августе. Создавалась модификация на основе модели K2, поставляемой на китайский рынок.

В 2021 году 3 поколение автомобиля «пережило» рестайлинг, а в 2021 году в России появилась четвертая модификация машины.

Новости о 5 поколении появились только в 2021 году, тогда же представлена версия «Икс-Лайн».

Технические характеристики 3 поколения:

  • Класс: B.
  • Количество мест: 5.
  • Длина (мм): 4370.
  • Ширина (мм): 1700.
  • Высота (мм): 1470.
  • Колесная база (мм): 2570.
  • Клиренс (мм): 160.
  • Объем багажника (л): 500.
  • Объем топливного бака (л): 43.
  • Масса (кг): 1140.

Доступные двигатели:

  • Объем: 1,4 литра, мощность: 107 лошадиных сил, расход: с МКПП – 5,9 литров, с АКПП – 6,4 литра, разгон до 100 км/ч: с МКПП – 11,5 секунд, с АКПП – 13,5 секунд.
  • Объем: 1,6 литров, мощность: 123 лошадиные силы, расход: с МКПП – с МКПП – 5,9 литров, с АКПП – 6,4 литра, разгон до 100 км/ч: с МКПП – 10,3 секунды, с АКПП – 11,2 секунды.

Коробки передач:

  • Для двигателя на 1,4 литра устанавливается МКПП на 5 передач и АКПП на 4 передачи.
  • Для мотора на 1,6 литров устанавливается МКПП на 6 передач и АКПП на 6 передач.

Опции в минимальной версии:

  • Две подушки безопасности.
  • Система ABS.
  • Электропривод зеркал.
  • Бортовой компьютер.
  • Электрические подъемники стекол спереди.
  • Регулировка руля в одной плоскости.
  • Обогрев наружных зеркал.
  • Аудиоподготовка.

Опции в максимальной версии:

  • Мультируль.
  • Четыре электрических подъемника стекол.
  • Кондиционер.
  • Климат-контроль.
  • Шесть подушек безопасности.
  • Обогрев зоны «дворников».
  • ПТФ.
  • Штатная магнитола с AUX и USB.

В минимальной версии не устанавливается двигатель на 1,6 литров. В версиях «Люкс», «Премиум», «Престиж» нет мотора на 1,4 литра.

Что можно выявить в процессе диагностики:

  • провести диагностику всех узлов, при необходимости сбросить коды ошибок;
  • адаптировать новые программные компоненты;
  • проанализировать все данные, создать и вывести на печать протокол диагностики.

Выявив ошибку и прочитав ее код, можно быстро устранить неполадки, не дожидаясь блокировки транспортного средства.

Elm 327 bluetooth for kia rio на алиэкспресс — купить онлайн по выгодной цене

Перед покупкой сравните цены на elm 327 bluetooth for kia rio, прочитайте реальные отзывы покупателей, ознакомьтесь с техническими характеристиками.

Закажите elm 327 bluetooth for kia rio онлайн с доставкой по России: товары с пометкой Plus доступны с ускоренной доставкой и улучшенными условиями возврата.

На Алиэкспресс elm 327 bluetooth for kia rio всегда в наличии в большом ассортименте: на площадке представлены как надежные мировые бренды, так и перспективные молодые.

Elm 327 bluetooth для kia rio на алиэкспресс — купить онлайн по выгодной цене

Перед покупкой сравните цены на elm 327 bluetooth для kia rio, прочитайте реальные отзывы покупателей, ознакомьтесь с техническими характеристиками.

Закажите elm 327 bluetooth для kia rio онлайн с доставкой по России: товары с пометкой Plus доступны с ускоренной доставкой и улучшенными условиями возврата.

На Алиэкспресс elm 327 bluetooth для kia rio всегда в наличии в большом ассортименте: на площадке представлены как надежные мировые бренды, так и перспективные молодые.

Where is the obd2 port in my kia rio (2000 – 2005)

  • Renault compatible
  • Peugeot compatible
  • Volkswagen compatible

Use our search engine below to locate your OBD2 port!

Бортовой компьютер

Система, установленная для информирования автолюбителя, управляемая встроенным микрокомпьютером. На ее дисплее отображаются актуальные данные о транспортном средстве, если активировано зажигание.

Водитель может определить следующую информацию:

  • полный пробег автомобиля;
  • суточный пробег;
  • время, проведенное в пути;
  • среднюю скорость авто;
  • средний показатель расхода топлива;
  • примерный пробег на оставшемся топливе.

Все показатели, кроме первого, «стираются», если отключить аккумуляторную батарею.

Виды неисправностей. серьезные и оперативные

Инженеры корейского автомобиля разделили ошибки системы управления (ЭБУ) на несколько категорий.

Как прочитать ошибки на Киа Рио и определить степень их серьезности? Они бывают:

  1. Оперативные. Появляется единожды за цикл от включения до выключения двигателя, она единожды диагностируется, но не подтверждается. Основанием для индикации становится плохой контакт, тряска или иные мгновенно устраняемые проблемы.
  2. Ожидаемые. Они записываются в память ЭБУ и подтверждаются при прохождении очередного ТО, но на управление машиной не влияют, и на дисплее запись об их возникновении не появляется.
  3. Подтверждаемая. Выявляется она за цикл 3-6 раз. На непосредственное управление не влияет. Неоднократное появление уведомления о ней нацелено на то, чтобы водитель на техосмотре проверил данный параметр.
  4. Частая. Возникает не менее 6 раз за цикл. Надпись «Check Engine» или мигает периодически или уже не исчезает с панели управления. Такие ошибки и приводят к блокировке и требуют обнуления памяти.

Ошибка перестает интересовать ЭБУ, если ее повторения не было более 40 циклов, в памяти они сохраняются, но на работу компьютера не влияют.

Возможные неисправности в пути, причины

Во время движения водитель может обратить внимание на косвенные признаки, свидетельствующие о неисправности автомобиля.

Руководство по ремонту Киа Рио 3 приводит список распространенных неисправностей и способов их решения:

  • Стук с одной из сторон автомобиля во время поворота. Свидетельствует о неисправности наружного шарнира на приводе.
  • Вибрация, отдающая в руль, проявляющаяся во время ускорения или торможения. Указывает на поломку внутреннего шарнира на приводе.
  • Индикатор аккумуляторной батареи. Говорит о низком заряде, может свидетельствовать о повреждении генератора.
  • Указатель поворота мигает в два раза чаще. Нужно проверить лампу в блоке задних фонарей, она могла перегореть.
  • Переключатель поворота не возвращается в исходное положение при выравнивании руля. Указывает на поломку подрулевого рычага.
  • Щетки стеклоочистителя не двигаются синхронно. Ослабла гайка крепления «дворника».

Обслуживание и эксплуатация Kia Rio 3 – это понятно и интересно, справиться с этим сможет даже начинающий водитель.

Дверные замки и стеклоподъемники

Поворот ключа в замке, установленного снаружи на водительской двери, по часовой стрелке закрывает все двери в автомобиле, против – открывает.

Дистанционное управление замком происходит тем же самым образом: нажатие на кнопку с изображением закрытого замка запирает все двери в автомобиле, кнопка с открытым замком позволяет выполнить обратное действие.

Управлять замком дверей можно и внутри транспортного средства. На водительской двери установлена кнопка с надписями «Lock» и «Unlock».

Первое положение закрывает все двери в автомобиле, второе – открывает. Когда замок не активирован, на кнопке появляется красная метка, в ином случае она исчезает.

Чтобы воспользоваться электрическими подъемниками стекла, нужно вставить ключ в замок зажигания и перевести его в положение «ON». Кнопки для управления этой функцией находятся на всех дверях, либо только спереди, в зависимости от комплектации автомобиля.

Водитель может воспользоваться блокировкой этой функции, в этом случае кнопки, установленные на пассажирских дверях, перестанут функционировать.

Код ошибки:  VVDI Mini OBD bluetooth адаптер | DV-VVDIOBD-01 |

После выключения зажигания электрические подъемники стекол на третьем поколении Kia Rio продолжают работать в течение полминуты. Если открыть одну из передних дверей, то эта функция становится недоступна сразу же после извлечения ключа из замка зажигания.

Диагностика

Работа ЭБУ требует своевременного проведения компьютерной диагностики. Самостоятельно ее провести нельзя, требуется обращаться на СТО, где имеется в наличии необходимое оборудование. Производитель поставляет дилерам специальные системы и сканеры, например, модели «HiCOM» и «Carman Scan VG».

Диагностика производится на сервисе. Разъем для подключения сканера можно найти в салоне, под рулевой колонкой, с правой стороны от салонного блока предохранителей. Некоторые водители иногда готовы приобрести сканер сами, чтобы не зависеть от СТО.

Диагностика киа рио

Необходимо завести машину и убедится, что сканер работает горит индикатор. В под меню появляется четыре пункта.

Успешное подключение к ЭБУ Устанавливаем на рабочий стол приложения датчики и показания, которые мы хотели бы увидеть. Список доступных показаний: Список показаний доступных для сканера Список показаний доступных для сканера Датчики и показания, которые интересовали меня:

Система производит также проверку датчиков и исполнительных устройств, контролирует эксплуатационные циклы транспортного средства, обеспечивает возможность замораживания параметров и очистки блока памяти. Основным элементом системы является бортовой процессор, чаще называемый электронным модулем управления ECM.

ECM является мозгом системы управления двигателем.

Исходные данные поступают на модуль от различных информационных датчиков и других электронных компонентов выключателей, реле и. На основании анализа поступающих от информационных датчиков данных и в соответствии с заложенными в память процессора базовыми параметрами, Киа рио 2002 диагностический разъем где находится вырабатывает команды на срабатывание различных управляющих реле и исполнительных устройств, осуществляя тем самым корректировку рабочих параметров двигателя и обеспечивая максимальную эффективность его отдачи при минимальном расходе топлива.

Считывание данных памяти процессора OBD-II производится при помощи специального сканера, подключаемого к контактному диагностическому разъему считывания базы данных DLCрасположенному под декоративной крышкой на центральной консоли впереди рычага привода стояночного тормоза см.

Как проверить ошибки компьютера на киа рио?

Даже самая качественная бортовая компьютерная техника, установленная в системе управления автомобиля, иногда дает сбои.

Знание того, как продиагностировать неисправность или обнулить ошибки компьютера (как сбросить чек) на Киа Рио самостоятельно, поможет водителю вовремя узнавать о неполадках и проводить своевременную замену запчастей. Для диагностики потребуется специальный сканер.

Как проверить ошибки на киа рио?

Накопление ошибок в бортовом компьютере приводит к потере работоспособности транспортного средства. Появление надписи «Check Engine», горящей на индикаторе, может привести к блокированию машины.

Неисправность Kia Rio необходимо выявить и устранить или же сбросить (обнулить чек).

Как сбросить ошибку на киа рио?

Если нет возможности отогнать авто в сервис, то на помощь водителю придет сканер, позволяющий обнулить ошибки. Существуют разные модели: какие-то работают автономно, если имеют экран, какие-то подключаются к смартфонам через блютуз.

Стоимость простых моделей невысока, от 2000 рублей, и она окупается, особенно в случае выявления серьезных неисправностей. Если сканера для снятия чека под рукой нет, многие автовладельцы идут по пути отключения аккумулятора примерно на сутки. В этом случае последние неисправности стираются из памяти бортового компьютера и таким образом не угрожают блокировкой.

Есть и еще один способ обнуления чека. Для его реализации потребуется канцелярская скрепка и доступ на сайт производителя, на страницу с кодами ошибок.

Алгоритм:

  • заглушить машину;
  • найти диагностический разъем, расположенный справа от блока предохранителей;
  • замкнуть 4 и 9 контакты разъема OBD-II;
  • вновь включить зажигание;
  • посчитать длинные и короткие включения лампочек для выявления кода ошибки. Длинные обозначают десятки, короткие – единицы. Записать получившееся двузначное число;
  • найти ошибку на сайте, выяснить, к какой системе транспортного средства она относится;
  • неисправности системы ABS сбрасывается несколькими нажатиями на педаль тормоза в течении 4 секунд до исчезновения индикатора кода ошибки.

Этот способ лучше не использовать, так как электроника автомобиля не всегда реагирует на алгоритм, да и ошибка при этом все равно сохранится. Если есть сомнения – лучше обратится на сервис и восстановить работоспособность систем автомобиля в полной мере.

Киа рио разъем диагностики

Приобрести это замечательной устройство дешевле всего в Китае на Алиэкспресс. Цена на ELM327 начинается от 200 рублей (зависит от курса), к примеру, у местных продавцов он стоит от 1,2 тыс. рублей. Себе я заказал версию v2.1 (версия микрокода) с Bluetooth за 380 рублей, посылка пришла на почту за 4 недели. В комплекте идет устройство и диск с драйверами.

Ключи

Для всех моделей Kia, включая «Соул» и «Спортейдж», выпускаются ключи, на которых указан номер. Его нужно переписать, чтобы можно было восстановить комплект при потере этого элемента.

Хранить пластину с номером нужно в недоступном для других людей месте, не в автомобиле.

Применяются ключи для открывания дверей и запуска силового агрегата. Производитель не рекомендует оставлять в салоне авто ключи и посторонних людей.

Выпускается три вида ключей:

  • A и B. Для раскладывания нажимается кнопка фиксатора. Чтобы сложить, нужно нажать на тот же элемент, но ключ вернуть в посадочное место нужно самостоятельно.
  • C. Для раскладывания нажимается кнопка фиксатора и ключ достается вручную. Вернуть его в посадочное место можно только механически до щелчка, фиксатор не зажимается.

Определить тип ключа можно по внешнему виду устройства.

Коды неисправностей

Не зная системы кодировки, будет очень сложно устранить неисправности своими руками без обращения на сервис. Производитель предусмотрел следующую систему, состоящую из 5 позиций.

  1. Первая, буквенная, позиция определяет, к какой из систем автомобиля относится неисправность. «P» — неисправность нужно искать в двигателе или в коробке-автомат, «B» — поломка в электронике кузова или в подушках безопасности, «C» — что-то произошло в системе шасси, «U» — пострадала электроника в части управления блоками.
  2. Вторая, цифровая – не имеет существенного значения, это резервные коды или коды производителя.
  3. Третья, также цифровая, покажет тип неисправности.
  4. Четвертая и пятая укажет на номер ошибки.

Не имея под рукой сканера, самостоятельно разобраться в этой системе сложно.

Насколько серьезная неисправность?

БУ (блок управления) разделяет неисправности на несколько категорий.

1. Оперативные, которые появляются единожды в цикл. ЭБУ посылает запрос на подтверждение поломки, но он не подтверждается. Причиной ошибки может быть и плохой контакт, попадание влаги и даже тряска на плохой дороге.

2. Подтвержденная или ожидаемая ошибка появляется в связи с подтверждением запроса БУ и записи ошибки. При прохождении ТО эта ошибка будет найдена, но при езде на дисплее авто индикатор чека не загорается.

Обозначение функций разъема

Чтобы лучше понимать результат диагностики, необходимо разобраться с условными обозначениями, выводящимися на монитор, и их смыслом. Первые символы кода:

  • буква «В» – сигнал проблемы в кузовной части. К примеру, объектом неисправностей бывают центральный замок или электростеклоподъемный механизм;
  • «С» – шасси;
  • «Р» – трансмиссия и двигатель;
  • «U» – электрическое оборудование.

Второй символ – идентификатор величин. Третий – вид поломки. А вот 4 и 5 знаки – порядковый номер ошибки. Его можно найти по каталогу кодов неисправностей.

В техническое обслуживание на станции в диагностику входит проверка двигателя, коробки передач, ходовой части и рулевого механизма. Квалифицированный технический специалист, работающий на СТО, знает множество мелких моментов, недоступных обывателю. Например, наличие масла на резьбе свечи зажигания может свидетельствовать сразу о нескольких проблемах с двигателем еще до момента проведения комплексной диагностики.

Чтобы лучше понимать результат диагностики, необходимо разобраться с условными обозначениями, выводящимися на монитор, и их смыслом. Первые символы кода:

Оборудование на kia rio

Когда вы приедете на станцию технического обслуживания, к блоку управления вашего автомобиля подключат специальное оборудование, расшифровывающее информацию о поломках. Но провести диагностику Киа Рио можно и самостоятельно – это не потребует специальных знаний и навыков, да и по деньгам выйдет недорого.

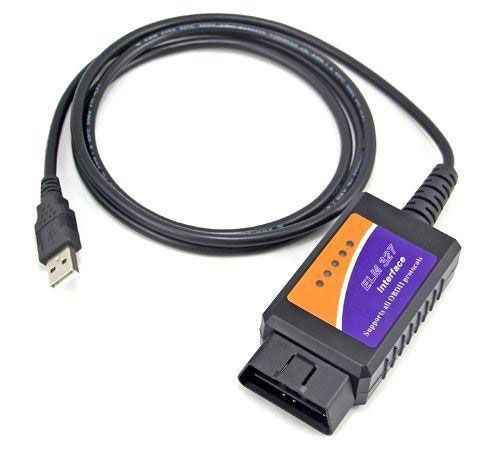

Чтобы диагностировать неисправности своими руками, приобретается специальный прибор. Например, сканер ELM327, который сопрягается не только с компьютером, но и со смартфоном или планшетом.

Устройство работает по системе OBD-2 и подходит практически всем современным автомобилям, в том числе Киа Рио с 2021 года выпуска.

Получается, что вы можете не использовать провода, а вставить блютуз-адаптер (он часто идет в комплекте со сканером) прямо в диагностическую колодку автомобиля OBD-II.

Код ошибки:  Диагностическое оборудование для автомобилей Renault Laguna по лучшим ценам в Москве с доставкой

Искать OBD-2 перед проверкой стоит под капотом, где он устанавливается как отдельно, так и в дополнение к разъему в салоне автомобиля.

Бесспорное преимущество сканера – возможность использовать бесплатные приложения на базе операционной системы Android и на персональный компьютер. Например, программу OBD CAR Doctor, имеющую наглядное, простое и интуитивно понятное меню с языковыми настройками.

Приборы и сигнализаторы

На приборной панели Kia Rio 3 установлены следующие элементы:

  • Спидометр. С указанием скорости автомобиля.
  • Тахометр. На приборе отображаются показатели оборотов коленчатого вала за одну минуту.
  • Указатель уровня топлива. Позволяет отслеживать количество бензина в баке.
  • Температура охлаждающей жидкости. Показатель, указывающий на прогретость силового агрегата.
  • Одометр. Показатель пробега автомобиля.

На приборной панели есть также следующие индикаторы:

  • ABS;
  • стояночный тормоз;
  • указатели поворота;
  • дальний свет;
  • низкий уровень зарядки аккумулятора;
  • габаритные огни;
  • непристегнутый ремень;
  • низкое давление в двигателе;
  • ПТФ;
  • низкий уровень омывающей жидкости;
  • незакрытые двери.

Загораются эти индикаторы только в тех случаях, когда активированы соответствующие системы или автомобиль «предупреждает» о неисправности.

Приложение torque (lite)

Диагностическая программа Torque написана для смартфонов на Android. Lite-версия выложена в Play Market, доступна без оплаты, но считается пробной с ограниченным функционалом. С установленным приложением смартфон превращается в бортовой компьютер. Соединение с адаптером обеспечивает Bluetooth-канал.

Возможности программы:

  • считывание данных из ЭБУ двигателя;
  • чтение, расшифровка и стирание ошибок Check Engine;
  • получение в режиме реального времени актуальных данных от датчиков автомобиля — температура технических жидкостей, скорость движения, число оборотов двигателя, остаток топлива и прочие параметры;
  • сохранение информации для последующего анализа.

Интерфейс приложения настраивается по желанию пользователя с помощью виджетов.

Программа для диагностики kia rio

Диагностический сканер OBD-II ELM327 предназначен для самостоятельной диагностики автомобиля по стандарту OBD-II. К счастью данный сканер отлично работает с КИА Рио 2021-2021 годов выпуска. Существует несколько вариантов исполнения с разными способами передачи данных:

Приобрести это замечательной устройство дешевле всего в Китае на Алиэкспресс. Цена на ELM327 начинается от 200 рублей (зависит от курса), к примеру, у местных продавцов он стоит от 1,2 тыс. рублей. Себе я заказал версию v2.1 (версия микрокода) с Bluetooth за 380 рублей, посылка пришла на почту за 4 недели. В комплекте идет устройство и диск с драйверами.

ELM237 посылка из Китая

Установка диагностического сканера на KIA Rio 2021-2021 достаточно проста и не требует особых навыков. Разъем для установки сканера находится под приборной панелью с водительской стороны. Сам разъем находится рядом с лючком предохранителей.

Установка сканера OBD2

Сканер устанавливается прямо в разъем без каких-либо дополнительных манипуляций. В случае правильной установки на сканере загорится светодиод (индикатор питания), если машина заведена.

Установка сканера OBD2

При выборе ELM327 сканера для KIA Rio 2021-2021 стоит обратить внимания на его размеры. Необходимо брать вариант с низким профилем, так как сканер в другом исполнение легко задеть ногой при посадке в автомобиль и при плохом варианте есть шанс свернуть разъем.

Установка сканера OBD2

Следующий этап установка приложения на смартфон. Для Android я выбрал приложение «Torque». Бесплатную версию можно установить из «PlayMarket», по сравнению с платной функционал почти не срезан, а все что мне надо работает и в бесплатной версии.

После установки приложения необходимо произвести синхронизацию смартфона со сканером, для этого:

  • Необходимо завести машину и убедится, что сканер работает (горит индикатор ).
  • Выполнить поиск Bluetooth устройств, наш сканер будет называться «OBDII». При сопряжение необходимо ввести код «1234» (как правило).
  • После успешного сопряжения запускаем установленное приложение и ждем, когда в верхнем левом углу появится сообщение «Успешное подключение к ЭБУ».
  • Для проверки ошибок открываем меню и выбираем пункт «Fault Codes». В под меню появляется четыре пункта. Нас интересуют все кроме «Clear logged fault(s)», он позволяет произвести очистку логов ошибок, остальные проверяют наличие ошибок.

Успешное подключение к ЭБУ

  • Устанавливаем на рабочий стол приложения датчики и показания, которые мы хотели бы увидеть. Список доступных показаний:

Список показаний доступных для сканера

Список показаний доступных для сканера

  • Датчики и показания, которые интересовали меня:

Программа для диагностики киа

Оформите заказ в нашем интернет-магазине и воспользуйтесь бесплатной курьерской доставкой по РФ.

Попробуйте в работе новую версию программы:

  • Марки и разъемы для разных моделей приборов:
  • ScanDoc Все разъёмы
  • ScanDoc Сompact Только OBD-II
  • ScanDoc Сompact J2534 Только OBD-II
  • MotoDoc 3

Модуль KIA

— программный пакет для диагностики автомобилей марки KIA при помощи сканеров ScanDoc и ScanDoc Compact. Марка открывается в один клик через интернет. Заново загружать программу ScanDoc с сайта и устанавливать ее не нужно.

Разъем киа

Десятки отображаются вспышками длительностью 1. Единицы отображаются вспышками по 0. Десятки от единиц отделены паузой в 1.

Коды отделяются один от другого паузами в 4 секунды. Сосчитайте число вспышек в каждой серии и запишите код.

Для расшифровки кодов обратитесь к таблице в конце главы Если светодиод не мигает, значит в БЭУ нет никаких кодов.

Продолжайте извлечение кодов до полного завершения передачи.

Расположение разъемов в автомобиле kia rio 2 / kia pride с 2005 года

*Фото 19 С16 Датчик абсолютного давления воздуха С23 Датчик положения дроссельной заслонки С09 Регулятор оборотов холостого хода С13-3 Форсунка №3 С13-2 Форсунка №2 С13-4 Форсунка №4 С13-1 Форсунка №1 Фото 20 С22 Спидометр С20 Импульсный генератор А С15 Механизм понижения передач С21 Импульсный генератор В Фото 21 Бензиновый двигатель объемом 1.

6 л С05 Датчик положения распределительного вала С07 Конденсатор С08 Клапан регулирования подачей масла Фото 22 Е08 Преобразователь давления системы кондиционирования С02 Компрессор кондиционера С17 Датчик кислорода-1 С14 Датчик детонации Е17 Блок управления системы стабилизации курсовой устойчивости (ESP)

Регулировка руля и кресел

В продольном направлении передние кресла регулируются следующим образом:

  1. Рычаг, который находится между ногами пассажира и водителя, поднимите вверх и удерживайте в этом положении до разблокировки салазок.
  2. Переведите кресло в нужное положение.
  3. Отпустите рычаг обратно, постарайтесь после этого еще немного отодвинуть кресло, чтобы проверить фиксацию.

Производитель не рекомендует регулировать водительское сиденье во время движения транспортного средства.

Инструкция по регулировке спинки передних сидений:

  1. Рычаг, который находится слева для водительского сиденья и справа для пассажира, нужно поднять вверх, предварительно немного наклонившись вперед.
  2. Немного отклонитесь назад, контролируя угол наклона спинки кресла. Как только поймете, что сиденье установлено правильно, отпустите рычаг.
  3. Убедитесь, что рычаг зафиксировался, для этого проверьте его положение, опущен ли он до конца, как было до начала регулировки. Также стоит наклониться сильнее обычного, чтобы убедиться в надежности кресла.

Инструкция для регулировки подушки сиденья. Функция, доступная для водительского кресла:

  1. Рычаг, установленный с внешней стороны подушки, нужно несколько раз поднять вверх.
  2. Чтобы опустить подушку, рычаг толкнуть вниз несколько раз.

Функция доступна не во всех комплектациях третьего поколения Kia Rio.

Инструкция для регулировки руля:

  1. Опустите рычаг, который находится за рулем снизу.
  2. Поднимите или опустите рулевое колесо.
  3. Зафиксируйте рулевое колесо, подняв рычаг в исходное положение.

Производитель отмечает, что регулировка этого элемента должна проходить до начала движения.

Максимально поднятый руль позволяет проще выходить из автомобиля и удобнее в него садиться. Во время управления транспортным средством появляется дополнительное пространство для ног.

Поднятый руль не должен перекрывать индикаторы, установленные на приборной панели.

Рекомендации по эксплуатации

Седан Киа Рио 2021 модельного года имеет инструкцию, в которой указано, как правильно эксплуатировать машину.

Основные рекомендации:

  • Перед началом движения следует прогревать двигатель. Это позволяет избежать поломки силового агрегата в ближайшее время, так как смазывающая жидкость в холодном состоянии не готова должным образом обволакивать металлические поверхности в моторе.
  • Каждая поездка должна начинаться с осмотра колес. Если есть возможность, то стоит проверить давление в шинах при подозрении, что за ночь воздух спустило. Нормальный показатель для автомобиля в незагруженном состоянии – давление в 2 Мпа спереди и сзади. Если багажник транспортного средства заполнен, то колеса сзади придется подкачать до 2,2 Мпа.
  • После того как водитель садится в автомобиль, он должен убедиться, что селектор коробки переключения передач установлен на значении P или N. Перед тем как запустить двигатель, нужно выжать педаль тормоза и опустить «ручник» вниз.
  • Не переключайте селектор «коробки» на «автомате» во время движения. Любые действия с рычагом КПП осуществляются только при полной остановке автомобиля.
  • Не стоит заливать в бак бензин, использование которого не предусмотрено производителем, это может негативно отразиться на работе силового агрегата.
Код ошибки:  elm327 obd2 для skoda на АлиЭкспресс — купить онлайн по выгодной цене

Рекомендации, связанные с обслуживанием автомобиля, которые нужно выполнять каждые 2-3 недели:

  • Проверяйте уровень масла в двигателе, просматривайте место стоянки на предмет подтеков.
  • Следите за зарядом аккумуляторной батареи (для комплектаций с бортовым компьютером).
  • Проверяйте уровень охлаждающей жидкости, обращайте внимание на соответствующий индикатор на приборной панели.
  • Следите за количеством жидкости в бачке омывателя.

Проводить такую диагностику стоит каждый раз, когда появляются намерения в преодолении дальних расстояний. Также можно ознакомиться с видео, где показано, как проводить подобные манипуляции.

Руководство по эксплуатации

Инструкция по эксплуатации Киа Рио 2021 – материал, который не подходит для автомобиля 2021 года выпуска, хотя и распространяется бесплатно.

Пользователь 3 поколения южнокорейского авто может найти книги, актуальные для его версии Киа Рио, но прочитать их бесплатно удается не всегда.

Далее собраны основные рекомендации и инструкции по эксплуатации Kia Rio 3.

Сайт установщиков

  • Уроки установщиков
  • Защита от угона
  • Автозвук
  • Разное
Распиновка разъемаПримечаниеМарка и год выпускаПодробная информация
120-ти контактный прямоугольный разъем20-ти контактный прямоугольный разъемвсе модели 1990-1996 гг.; часть моделей после 1996 г.
216-ти контактный разъем OBD-II-Kia в форме трапеции в салоне16-ти контактный разъем OBD-II-Kia в форме трапеции в салонечасть моделей после 1996 г.
Тип разъема №1 – 20-ти контактный прямоугольный разъем
Марки и года (ориентировочно): все модели 1990-1996 гг.; часть моделей после 1996 г. Примечание: иногда устанавливается одновременно с OBD-II разъемом (например, на Kia Sportage)Назначение выводов диагностического разъема
1Питание 12В после реле топливного насоса
2Сигнал включения вентилятора системы охлаждения (?)
3Сигнал оборотов двигателя / сигнал управления первичной цепью зажигания
4GND – Масса
5 B – Питание 12В
7Цепь управления первичной цепью зажигания (катушка 2)
8L-линия диагностики ABS
9K-линия диагностики двигателя
10Сигнал неисправности АКПП (?)
11Цепь лампы Check Engine – вывод для считывания медленных кодов самодиагностики двигателя
12GND – Масса
14K-линия диагностики подушек безопасности (AirBag)
15K-линия диагностики ABS
16Цепь управления первичной цепью зажигания (катушка 1)
17K-линия диагностики круиз-контроля
18L-линия диагностики АКПП (?)
19L-линия диагностики двигателя
20Engine monitor output (?)

Тип разъема №2 – 16-ти контактный разъем OBD-II-Kia в форме трапеции в салоне

Марки и года (ориентировочно): часть моделей после 1996 г.Назначение выводов диагностического разъема

ВыводНазначение
1IGN control
2BUS ( ) SCP
4Заземление кузова
5Сигнальное заземление
6Линия CAN-High, J-2284
7К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
8К-линия диагностики ABS
10BUS (-) SCP
13FEPS (Flash EEPROM)
14Линия CAN-Low, J-2284
16Питание 12В от АКБ

Типичное расположение: в салоне под торпедой со стороны водителя

Тип разъема №2 – 16-ти контактный разъем OBD-II-Kia в форме трапеции в салоне

Марки и года (ориентировочно): часть моделей после 1996 г.Назначение выводов диагностического разъема

Сканер elm327 для диагностики киа рио по obd-2 своими руками

Диагностический сканер ELM327 подходит для диагностики автомобилей Киа Рио 3-го поколения. Для чтения информации электронных блоков управления выпущено множество программных продуктов: мобильные приложения для смартфонов и планшетов на платформах Android и iOS и десктопное ПО для среды Windows.

Устройство сопрягается со сканером в зависимости от варианта исполнения последнего по следующим каналам связи:

Сканер подсоединяется к разъему под приборной панелью рядом с лючком блока предохранителей. Программное обеспечение скачивается в магазинах приложений Google Play Market, App Store, на файлообменниках, а может поставляться на диске, идущем в комплекте к ELM327. Многие версии ПО предоставляются на бесплатной основе.

Устанавливаем диагностический сканер obd-ii elm327 в киа рио 3

Диагностический сканер OBD-II ELM327 предназначен для самостоятельной диагностики автомобиля по стандарту OBD-II. К счастью данный сканер отлично работает с КИА Рио 2021-2021 годов выпуска. Существует несколько вариантов исполнения с разными способами передачи данных:

Приобрести это замечательной устройство дешевле всего в Китае на Алиэкспресс. Цена на ELM327 начинается от 200 рублей (зависит от курса), к примеру, у местных продавцов он стоит от 1,2 тыс. рублей. Себе я заказал версию v2.1 (версия микрокода) с Bluetooth за 380 рублей, посылка пришла на почту за 4 недели. В комплекте идет устройство и диск с драйверами.

ELM237 посылка из Китая

Установка диагностического сканера на KIA Rio 2021-2021 достаточно проста и не требует особых навыков. Разъем для установки сканера находится под приборной панелью с водительской стороны. Сам разъем находится рядом с лючком предохранителей.

Установка сканера OBD2

Сканер устанавливается прямо в разъем без каких-либо дополнительных манипуляций. В случае правильной установки на сканере загорится светодиод (индикатор питания), если машина заведена.

Установка сканера OBD2

При выборе ELM327 сканера для KIA Rio 2021-2021 стоит обратить внимания на его размеры. Необходимо брать вариант с низким профилем, так как сканер в другом исполнение легко задеть ногой при посадке в автомобиль и при плохом варианте есть шанс свернуть разъем.

Установка сканера OBD2

Следующий этап установка приложения на смартфон. Для Android я выбрал приложение «Torque». Бесплатную версию можно установить из «PlayMarket», по сравнению с платной функционал почти не срезан, а все что мне надо работает и в бесплатной версии.

После установки приложения необходимо произвести синхронизацию смартфона со сканером, для этого:

  • Необходимо завести машину и убедится, что сканер работает (горит индикатор ).
  • Выполнить поиск Bluetooth устройств, наш сканер будет называться «OBDII». При сопряжение необходимо ввести код «1234» (как правило).
  • После успешного сопряжения запускаем установленное приложение и ждем, когда в верхнем левом углу появится сообщение «Успешное подключение к ЭБУ».
  • Для проверки ошибок открываем меню и выбираем пункт «Fault Codes». В под меню появляется четыре пункта. Нас интересуют все кроме «Clear logged fault(s)», он позволяет произвести очистку логов ошибок, остальные проверяют наличие ошибок.

Успешное подключение к ЭБУ

  • Устанавливаем на рабочий стол приложения датчики и показания, которые мы хотели бы увидеть. Список доступных показаний:

Список показаний доступных для сканера

Список показаний доступных для сканера

  • Датчики и показания, которые интересовали меня:

Установленные на рабочий стол показания и датчики

– «Accel» – датчик ускорения (измерения производит смартфон);

– «Load» – процент нагрузки на двигатель;

– «Air temp» – температура окружающего воздуха;

– «Coolant» – температура охлаждающий жидкости.

Это далеко не все показатели которые можно установить на постоянной основе, каждый может выбрать то что интересно ему, благо места хватит на все.

Стоит отметить, что наибольший функционал доступен для сканеров с USB или Wi-Fi передачей данных.

Поддерживаемые стандарты: OBD-II: IS015765-4 (CAN-шина), IS014230-4 (KWP2000), IS09141-2 J1850 VPW, J1850 PWM

Это далеко не все показатели которые можно установить на постоянной основе, каждый может выбрать то что интересно ему, благо места хватит на все.

Электросхема диагностической колодки (для мкпп)

Для прекращения процедуры выключите зажигание и удалите перемычку. Удаление кодов из памяти без помощи считывателя Выключите зажигание и отсоедините отрицательный провод от аккумулятора не менее чем на 30 секунд. Снова подключите аккумулятор.

Первый недостаток этого метода состоит в том, что Где находится диагностический разъем на киа спектра сбросит все адаптированные значения параметров в исходное состояние. Оля того, чтобы снова приспособить систему к Вашему двигателю, потребуется запустить двигатель изхолодного состояния, а затем поездить на автомобиле при разных оборотах двигателя80…30минут.

Далее нужно отогнуть верхнюю часть коврового покрытия пола.

Теперь нам станут видны защитный кожух из жести, закрывающий котроллер управления АКПП, в случае если автомобиль ей оснащен и справа от него контроллер управления двигателем. Что бы достать контроллер нужно твинтить четыре гайки крепящие защитный кожух две из которых крепят так же и контроллер и еще две гайки крепящие только контроллер.

Выводы диагностического разъема

Выводы разъема блока управления (общие для двигателей 112.942,113.942).

ECM использует поступающую от датчика IAT информацию при корректировках потока топлива, установок угла опережения зажигания и управлении функционированием системы EGR.

Оцените статью
OBD
Добавить комментарий

Adblock
detector
