Автор и разработчик SL4A и Python_4_Android github.com/kuri65536/
2. Разрешите возможность установки неизвестных приложений “Unknown Sources” на вашем устройстве.
3. Установите первое приложение: SL4A Application
4. Установите второе приложение: PythonForAndroid
5. Распакуйте архив com.googlecode.pythonforandroid.zip в корень домашней директории пользователя (на том же уровне, что и папки sl4a, DCIM, Downloads и т. д.) и внутри папки com.googlecode.pythonforandroid будут три файла для установки питон: python_scripts_r26.zip, python_extras_r29.zip и python_r29.zip
7. Откройте PythonForAndroid
8. Нажмите Local Install и затем Run Local Install, для установки необходимых библиотек Python локально. Проверьте, что версия установлена нужная — Version Installed: Bin: 29 Extra: 29 Scripts: 26
9. Удалите все тестовые скрипты питона из папки /sl4a/scripts/
10. Распакуйте папку pyren (она внутри папки pyren-master) из архива pyren-master.zip в папку /sl4a/scripts/.
11. Архив с базой CLIP pyrendata_205plus.zip положить в /sl4a/scripts/
12. Скопируйте пример файла savedEcus.p в папку pyren: /sl4a/scripts/pyren/ Этот файл необходим для запуска скрипта в демо-режиме.
13. Запустите приложение SL4A на устройстве.
14. Запустите универсальный лаунчер _pyren_launcher.py (пиктограмма с черным окошком терминала) и выберите кнопку “DEMO”.
15. После проверки работы скрипта, удалите пример savedEcus.p из папки со скриптом, что бы, подключаясь к своему автомобилю, опросить все блоки заново. После первого подключения будет создан новый файл savedEcus.p с блоками именно Вашего автомобиля. А также рекомендуется очистить папку кеша скрипта, удалив папку pyren\cache.
16. Для запуска скрипта в обычном режиме, запустите универсальный лаунчер _pyren_launcher.py и выберите кнопку “Start”.
17. При подключении выберите необходимый адаптер BT или выберите Wi-Fi, если используется такой адаптер, указав его адрес и порт для подключения (для WiFi чаще всего используется адреса либо 192.168.0.1:35000 либо 192.168.1.1:35000)
18. Наслаждайтесь возможностью диагностики в любом месте.
19. Для обновления версии скрипта нажмите кнопку Update. Если у вас несколько автомобилей, для каждого из них вы можете создать свою папку pyren_автомобиль1, pyren_автомобиль2 и т.д. и переключаться между ними сразу из универсального лаунчера.
Изменять размер текста на экране устройства можно клавишами громкости или через контекстное меню приложения sl4a. В том случае, если необходимо увеличить сохраняемое на экране число строк, в настройках SL4A укажите параметр Scrollback size больше. По умолчанию там 140 строк, 450-500 строк хватит.
В том случае, если нужен режим demo или включение логирования, выберите соответствующий чекбокс. Кнопка SCAN позволяет подключаться скрипту к автомобилю, игнорируя сохраненный ранее savedEcus.p, т.е. проводя опрос всех блоков автомобиля. При включении режима логирования, в папке logs/ появится два файла, необходимых для проверки работы скрипта и адаптера.
Для работы PyRen на Андроид 8 и выше требуется самая последняя версия скрипта, в нем исправлена процедура TCSAFLUSH и ошибки больше не будет.
Диагностика своими руками, без использования дилерского RENAULT CAN CLIP (часть 2)
В данной части статьи мы хотим продолжить обзор PyRen и остановиться немного на его возможностях.
Так как внутри каждого блока находится целое дерево меню и подменю с настройками и параметрами, то разбирать каждый из них можно целую вечность. На самом деле там все очень интуитивно понятно, к тому же написано на русском языке, поэтому я лишь остановлюсь на некоторых выборочных пунктах.
Вернуться к ЧАСТИ №1

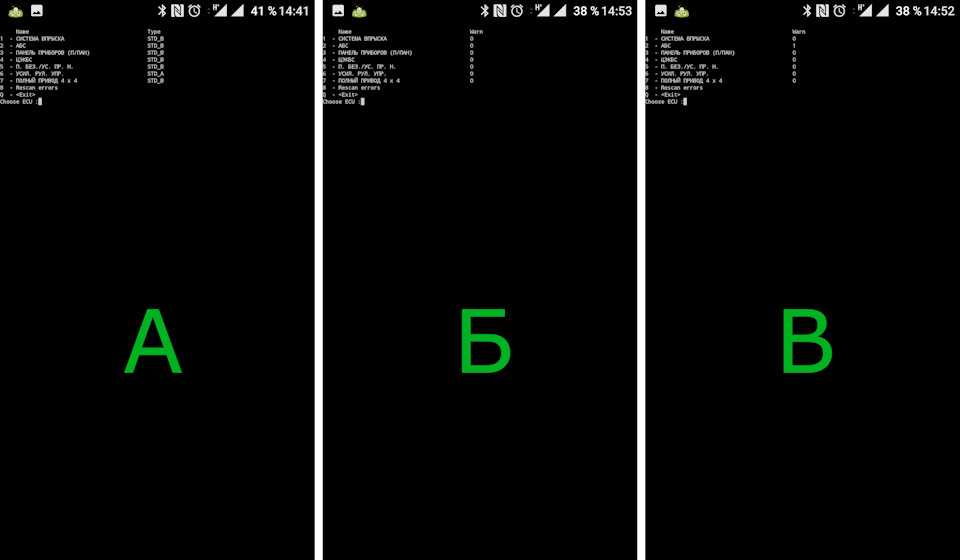

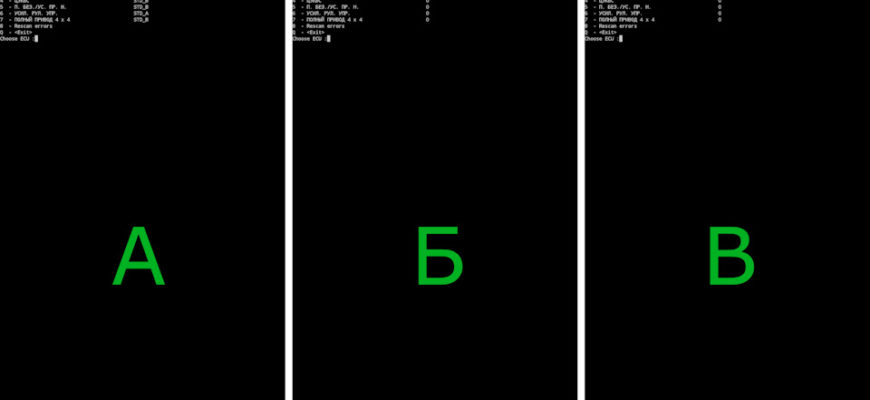

И так, после сканирования всех блоков список которых доступен в вашем автомобиле, подключенных к CAN1 шине будет выведен на экран (А). Путем ввода цифры «8» мы можем просканировать все блоки скопом на наличие ошибок. В результате в правом столбце они будет отсутствовать (Б) либо присутствовать (В).
Стоит немного сказать про CAN шины, которых в нашем автомобиле — 2: CAN1 в которой находятся все основные блоки (на фото выше) и CAN2 в которой обычно находится блок радио автомобиля (MediaNav). Фактические это 2 сети, в которой установлены наши независимые блоки. У каждого блока в сети есть свой идентификационный номер и для каждой из модификаций DUSTER некоторые из них могут различаться.
Для особо заинтересованных сообщу, что программный комплекс PyRen может подключиться CAN2 шине автомобиля, но способ подключения к OBD2 разъему автомобиля несколько иной (можно использовать обычные провода):
PIN6 ELM327 — соединяем с PIN13 OBDII разъема
PIN14 ELM — соединяем с PIN12 OBDII разъема
PIN4 — соединяем с PIN4 OBDII разъема
PIN5 — соединяем с PIN5 OBDII разъема
PIN16 — соединяем с PIN16 OBDII разъема
Кроме того, в редакторе скрипта «pyren_4a_launcher.py» потребуется добавить следующую строку: sys.argv.append(‘–can2’). Для обратного подключения к CAN1 требуется все вернуть обратно!
Ниже номера блоков для дизельного DUSTER ph2 в Luxe комплектации:
CAN1
11108 — СИСТЕМА ВПРЫСКА
11469 — АБС
11432 — ПАНЕЛЬ ПРИБОРОВ (П/ПАН)
11335 — ЦЭКБС
11342 — П. БЕЗ./УС. ПР. Н.
11073 — УСИЛ. РУЛ. УПР.
11260 — ПОЛНЫЙ ПРИВОД 4 х 4
CAN2
11459 — РАДИО
После чего вы попадаете в предыдущее меню, где можете удалить ошибки путем ввода соответствующей цифры, в данном случае «3 — Clear».После ввода данной цифры потребуется подтверждение путем ввода слова «yes». Для выхода в меню блока и основное меню блоков вводим «Q».
Как дополнение к вышеуказанному разделу в самом конце списка вы можете наблюдать раздел «DE extra information» и, как следует из названия в нем содержится дополнительная информация по ошибке привязанной к пробегу.
В следующем разделе «ID : Identifications» можно посмотреть подробную информацию о самом блоке, например зашитый VIN, версию прошивки, модель и пр. Данный раздел может быть полезен например людям, покупающим б/у автомобиль с целью проверки истинного VIN-кузова по всем блокам автомобиля.
В следующих трех разделах: «SY : System state», «SP : System parameters» и «LC : System configuration» вы можете понаблюдать за состоянием блока в реальном времени, различными параметрами и его настройками, некоторые из которых в последствие можно поменять. Изменить в этих разделах ничего нельзя, поэтому сломать ничего не получится.
В разделе «AC : Ececuting tests» можно запустить тест устройств, например: проверить работоспособность лампочек приборки, пощелкать различными реле, включить электровентилятор, реле компрессора и много другое.
Следующий раздел «CF : Changing configuration» позволяет изменить некоторые из параметров блоков по триггерному принципу (если бы у вас был дилерский CLIP вы могли бы выбирать предложенные значения из выпадающего списка). Данный раздел будет представлять особенный интерес для большинства т.к. именно он позволяет активировать некоторые функции автомобиля, которых у вас в силу комплектации ранее не было, например активировать бортовой компьютер и датчик наружной температуры.
Для активации бортового компьютера заходим в раздел «CF : Changing configuration» блока приборной панели, далее выбираем пункт «ТИП ИНДИКАЦИИ НА ДИСПЛЕЕ БОРТОВОГО КОМПЬЮТЕРА». После чего мы увидим возможные варианты настройки данного параметра, где вводим «yes» для продолжения. Из предложенного списка вводим значение «(01) ОБЪЕМ/РАССТ.» путем ввода цифры «2». В итоге приборка перезагрузится и БК будет активирован.
Для активации датчика наружной температуры заходим в раздел «CF : Changing configuration» блока приборной панели, далее выбираем пункт «НАРУЖНАЯ ТЕМПЕРАТУРА». После чего мы увидим возможные варианты настройки данного параметра, где вводим «yes» для продолжения. Из предложенного списка вводим значение «(03) С» путем ввода цифры «2». В итоге приборка перезагрузится и датчик будет активирован.
Раздел «VP : VIN programming» позволяет запрограммировать требуемый VIN-номер в блок, в случае например замены последнего на новый. Тут стоит учесть один момент — программный комплекс PyRen для Android имеет (возможно пока) некоторые ограничения функционала в сравнении с версией PyRen для ПК. Какие-то команды тут конечно работают, но в общем и целом вы должны понимать следующее: если требуется копать так глубоко, то ориентироваться лучшее на версию для ПК. И да, перепрограммировать VIN с этого раздела не получится, начиная с версии PyRen 0.995 данная возможность доступна в виде отдельного сценария «scen_ecri_codevin.py».
Стоит сказать, что некоторые ограничения все же можно обойти. Например при выборе программирования коэффициента длины покрышки мы наблюдаем закономерную запись о том, что эта операция здесь не поддерживается. Тем не менее при вводе команды «HEX» открывается возможность внести изменение в шестнадцатеричной системе согласно таблице.
Раздел «SC : Configuration scenarios» позволяет запускать различные заводские сценарии и для PyRen можно сказать бесполезен — ни один из них тут не работает, опять же возможно пока (не забываем, что PyRen имеет статут beta-тестирования). Слава Богу разработчик не сидит на месте и понемногу все же добавляет отдельные сценарии, например можно принудительно запустить регенерацию сажевого фильтра, проверить реальный пробег зашитый по всем блокам, в один клик сверить VIN-номера зашитые в блоки.
Ну, а если вам все же интересно посмотреть, что это за заводские сценарии и с чем их едят, тогда можете ввести команду «show» и понаблюдать за процессом без участия вашего автомобиля.
Ну и последний раздел «RZ : Resets» дает нам незаменимую возможность производить обнуления калибровок отдельных датчиков и электронных блоков, устанавливать заводские значения калибровок и обнулять счетчик количества неисправностей. О последнем чуть подробнее: по каждому блоку в системе ведется счетчик ошибок и вне зависимости стерли вы ошибки или нет счетчик все-равно будет тикать. По разным причинам (например для скрытия от дилера того, что вы копаетесь в автомобиле) вам может понадобиться обнулить этот счетчик, так вот этот раздел предоставляет такую возможность.
Как уже упоминалось выше версия PyRen для ПК имеет на порядок больше возможностей и для их открытия в главном меню списка блоков нужно набрать команду «CMD», после чего вам будет доступен набор дополнительных команд в отдельном подразделе каждого из блоков.
ДОПОЛНЕНО: Как оказалось команда «CMD» работает и в Android версии PyRen, но работоспособность набора дополнительных на нем не проверена.
Если вы заметили ошибку либо неточность будем рады это от вас услышать.
Всем успехов! И помните: все что вы делает, вы делает на свой страх и риск!
Диагностика своими руками, без использования дилерского RENAULT CAN CLIP (часть 4)
Вернуться к ЧАСТИ №1
Вернуться к ЧАСТИ №2
Вернуться к ЧАСТИ №3
В предыдущих частях было уделено много внимания скриптам PyRen и работе с заводскими базами CLIP, которые, без сомнения, незаменимы для диагностики и изменения стандартных настроек блоков автомобиля. Но что делать, если требуется изменить какой-либо не стандартный параметр, например отключить автоматический задний дворник, изменить частоту его работы, включить «вежливые поворотники»?
Вот тут нам CLIP уже не поможет.
В этом случае на помощь к нам приходит диагностическое программное обеспечение DDT2000, а точнее ее базы данных. В данной статье я хочу рассказать и показать на примере Duster, как пользоваться этими базами, имея всего-навсего ноутбук и OBDII ELM327 адаптер версии 1.5.
Работать с базами DDT2000 можно как через сам PyRen на ПК, так и через другую оболочку под названием DDT4ALL. На мой взгляд последняя более дружелюбна и проста в обращении и самое главное может работать с адаптерами, имеющими Bluetooth, Wifi и USB интерфейсы, о ней и пойдет речь далее. Подготавливаем ноутбук, желательно во избежание любых проблем с совместимостью библиотек, на операционной системе Windows 7 или 10 (я использовал Windows 10).
1. Первым делом скачиваем и устанавливаем Phyton 2.7.13
Выбираем установку для всех пользователей, путь установки желательно оставить без изменения, включаем опцию «Add phyton.exe to Path».
2. После чего скачиваем и устанавливаем набор привязок для питона PyQt.
В процессе установки выбираем полный (Full) тип и проверяем путь установки, он должен совпадать с тем, куда мы устанавливали Phyton.
3. Скачиваем архив ddt4all-master-DDT2000(2016) для работы с базами DDT2000. Данный архив уже содержит последние базы DDT2000 с исправлениями 2016 года и отдельно скачивать их не нужно.
4. Копируем все содержимое архива «ddt4all-master-DDT2000(2016)» в рабочую папку со скриптами Phyton по пути: c:\Python27\Scripts\
У вас должна получиться такая структура папок и файлов.
5. Идем в машину, вставляем адаптер ELM327 в OBDII разъем, включаем зажигание во 2-е положение, включаем питание адаптера (если есть) и производим сопряжение адаптера с ноутбуком по Bluetooth. Для адаптеров с Wifi либо USB производим подключение соответствующим типу интерфейса образом.
Программный комплекс готов к работе! Это очень серьезный инструмент и все дальнейшие действия делаются на ваш страх и риск. Все изменения нужно производить осознанно, эксперименты тут чреваты.
Открываем командную строку Windows через поиск либо набором команды «cmd».
Для того что бы руками не писать полный путь для запуска оболочки просто перетягиваем файл «ddt4all.py» на черное окно командной строки.
Проверяем правильность пути и нажимаем «ВВОД».
В появившемся окне выбираем нужный тип интерфейса для подключения (1), скорость порта (2), номер COM порта который присвоен адаптеру (3), ставим галочку о том, что вы понимаете о возможном нанесенном вреде автомобилю от своих действий (4) и нажимаем копку «Connected mode» (5). Ребята, не гонитесь за высокими скоростями Bluetooth порта — возможны обрывы и ошибки при работе. Номер присвоенного адаптеру COM-порта можно посмотреть в диспетчере сетевых подключений Windows. Если вы желаете просто ознакомиться с программой и базой данных, то можете использовать «Demo mode», при этом подключаться к машине не обязательно.
После успешного подключения в появившемся окне программы DD4ALL нажимаем пиктограмму «лупа» и далее кнопку «CAN». После чего программа произведет сканирование всех блоков автомобиля на CAN1 шине. За прогрессом сканирования можно будет наблюдать в нижней части окна программы.
Далее я покажу примеры сценариев уже опробованных на Duster.
ОТКЛЮЧЕНИЕ АВТОМАТИЧЕСКОГО ЗАДНЕГО ДВОРНИКА
Для цивилизованного не кустарного отключения автоматического заднего дворника выбираем наш найденный блок ЦЭКБС вида «T4_VS-BCM_DDT2000_SW15_1». После чего ниже ищем экран с настройками заднего дворника «Rear Wiper» и заходим в его конфигурацию. В правом большом фрейме наблюдаем три колонки: первая — название параметра, вторая — текущее значение параметров в памяти блока (READ), третья — значение которое можно записать в память (WRITE, не видно на этом фото). Если у вас в колонке (READ) стоят ошибки требуется принудительно прочесть актуальные параметры, нажав зеленую пиктограмму обновления в верхней части окна программы. Параметр, отвевающий за автоматический режим заднего дворника «LINKED_WITH_REVERSE_CF» по умолчанию активен и имеет значение «true».
Для его де активации в колонке (WRITE) требуется изменить его значение на «false», после чего активировать режим эксперта (он блокирует запись в память по неосторожности) и нажать кнопку отправки команды «Send». Все — автоматический дворник больше не работает.
ВКЛЮЧЕНИЕ ИМПУЛЬСНОГО ВЕЖЛИВОГО ПОВОРОТНИКА
Выбираем наш найденный блок ЦЭКБС вида «T4_VS-BCM_DDT2000_SW15_1». После чего ниже ищем экран с настройками поворотников «Flashers» и заходим в его конфигурацию. Параметр, отвевающий за этот режим называется «T_PULSE_CF» и в отключенном состоянии имеет значение «false».
Для его активации в колонке (WRITE) требуется изменить его значение на «true», после чего активировать режим эксперта (он блокирует запись в память по неосторожности) и нажать кнопку отправки команды «Send». Все — вежливые поворотники активированы.
Для возможности параметрирования приборной панели находим в базе данных DDT2000 соответствующий нашему автомобилю «CLUSTER_x52_X67_X79_X92_v4.4». Если расширить окно фрейма вправо, то можно убедиться в совместимости данного сценария с вашим автомобилем: X79 указывает на совместимость с Duster первой фазы, а X79Ph2 — на совместимость с Duster второй фазы. Двойным кликом мыши по «CLUSTER_x52_X67_X79_X92_v4.4» добавляем его из базы данных к списку наших просканированных блоков. Во фрейме выбора экранов находим «GENERAL_CONFIGURATION — SCREEN1» после видим большой список параметров приборной панели.
Список длинный, его можно пролистать вниз.
Для активации бортового компьютера через средства DDT2000 в режиме эксперта меняем значение параметра «Trip_Computer_Type» на «volume/mileage» и нажимаем кнопку «ADAC». Для активации предупреждения о превышении скорости в режиме эксперта меняем значение параметра «Overspeed_Warning_Present» на «With overspeed warning» и нажимаем кнопку «OVERSPEED». Для отключения подсказок переключения передач в режиме эксперта меняем значение параметра «Freeshift_Management_Present» на «Without Freeshift» и нажимаем кнопку «Freeshift». Для активации часов на приборной панели в режиме эксперта меняем значение параметра «Clock_Displayed» на «Clock_Displayed» и нажимаем кнопку «CLOCK». Для активации датчика наружной температуры в режиме эксперта меняем значение параметра «External_Temperature_Present» на «External Temp. Measurement and Display» и нажимаем кнопку «T*C Ext».
После всех манипуляций не забываем применить новые параметры — приборка перезагрузится и они вступят в силу. Настоятельно рекомендую перед началом работ на всякий случай запомнить/записать заводские параметры и вносить изменения поштучно с перезагрузкой, а не все скопом. Если кому-то нужно, то можно внести и другие изменения на этом экране.
ВКЛЮЧЕНИЕ ДНЕВНОЙ ПОДСВЕТКИ ПРИБОРНОЙ ПАНЕЛИ
ОТКЛЮЧЕНИЕ ПРЕДУПРЕЖДЕНИЯ О НЕ ПРИСТЕГНУТОМ РЕМНЕ
Для возможности параметрирования приборной панели находим в базе данных DDT2000 соответствующий нашему автомобилю «CLUSTER_x52_X67_X79_X92_v4.4». Двойным кликом мыши по «CLUSTER_x52_X67_X79_X92_v4.4» добавляем его из базы данных к списку наших просканированных блоков. Во фрейме выбора экранов находим «SCREEN2» и видим список из 2-х параметров приборной панели, которые нам нужны.
Для включения дневной подсветки приборной панели в режиме эксперта меняем значение параметра «Day_Backlights_Present» на «With» и нажимаем кнопку «Background light». Для отключения предупреждения о непристегнутом ремне в режиме эксперта меняем значение параметра «Front_Sbr_Inhibition» на «De-activated» и нажимаем кнопку «Belt signal». После всех манипуляций не забываем применить новые параметры нажатием «Soft reset» — приборка перезагрузится и они вступят в силу.
Как видите база данных DDT2000 открывает огромный набор возможностей, с которыми еще разбираться и разбираться, например где программируется открытие дверей с реверсом, изменение таймера автозакрытия ЦЗ.
Наверняка многие знают, а некоторые слышали, что с недавнего времени для автомобилей RENAULT появилась возможность профессиональной углубленной диагностики на коленке без использования дорогостоящего дилерского прибора под названием CAN CLIP.
Например, зная нужные сценарии, можно перепрограммировать параметры любого блока автомобиля или например изменить заводские тарировки топливного бака, активировать бортовой компьютер или датчик наружной температуры.
Все, что для этого потребуется — Android смартфон, программное обеспечение PyRen и правильный Bluetooth OBDII адаптер ELM327.
По многочисленным просьбам в этой части статьи мы попытаемся разжевать и пошагово объяснить, как установить, настроить, а в следующих частях и пользоваться данным программным комплексом диагностики, активировать бортовой компьютер и датчик наружной температуры на примере RENAULT DUSTER.
Автор статьи rudder66 При подготовке ее написания использовались наработки уважаемого amokkspb — огромное ему за это спасибо!
Первым делом нам нужно найти/купить правильный OBDII ELM327 адаптер H/W & Firmware версии 1.5. Обычно данные адаптеры построены на чипе PIC18F25K80 который правильно работает с большинством команд. К сожалению тенденция такова, что китайские продавцы начали удешевлять элементную базу и использовать более дешевые чипы не способные корректно работать с большинством команд для углубленной диагностики. Такие адаптеры имеют H/W & Firmware версию 2.1 и нам не подойдут!
Еще к большему сожалению, с недавних пор китайцы начали обманывать покупателей, научившись маскировать версию 2.1 под под версию 1.5 и определить это можно только путем прогонки всех команд либо, вскрыв прибор и посмотрев, на какой элементной базе он построен. В любом случае, покупая прибор в Китае, вы сталкиваетесь с лотерей и в этом случае очень важно работать с проверенным четным продавцом. Лично я, как и мои знакомые также по рекомендации покупали прибор у данного продавца на Aliexpress.
Слева оригинальный ELM327 v1.5, а справа подделка версии 2.1 (определяется как v1.5, но таковым не является).
Вставляем наш адаптер в OBDII разъем и убеждаемся, что горит красный диод питания (свойственно этой модели), если не горит, то включаем питание синей кнопкой на самом адаптере.
Далее нам потребуется произвести сопряжение ELM327 адаптера с любым смартфоном на базе Android. Как это сделать думаю описывать не стоит — это знают наверняка все. Заводской пароль для сопряжения этого и многих других адаптеров — 1234. После этого убедитесь что устройство «OBDII» присутствует в списке сопряженных устройств вашего смартфона!
Первым делом после сопряжения рекомендую проверить адаптер на соответствие набору команд. Очень удобно это делать программой ELM327 Identifier.
Запускаем программу, далее в левом верхнем углу нажимаем «СОЕДИНИТЬСЯ» и из предложенного списка выбираем наш сопряженный «OBDII» адаптер. Спустя некоторое время вы увидите подобную картину — зеленое в данном случае хорошо, как деньги 😉
Для просмотра подробного отчета по выполненным командам нажимаете «РЕЗУЛЬТАТЫ» в правом верхнем углу программы. Как видим, с абсолютным большинством команд адаптер может работать — это очень хороший результат, который сводит будущие возможные проблемы к минимуму.
Теперь смело приступаем к установке программного комплекса диагностики на базе PyRen (делаем в строгой последовательности):
1. Первым делом устанавливаем на смартфон Scripting Layer for Android (SL4A) для возможности запуска сценариев и редактирования скриптов. После установки не запускаем!
2. Далее устанавливаем программу интерпретатора Python For Android.
3. Запускаем программу Python For Android и видим, что интерпретатор языка Python не установлен.
Нажимаем кнопку «Install» и ждем окончания установки. Интернет на смартфоне должен быть активным!
4. Любым удобным мобильным файловым менеджером (Root Explorer, Total Commander, X-plore и пр.) находим на внутренней памяти смартфона папку «sl4a», а в ней папку «scripts» и очищаем ее содержимой полностью (оставляем только пустую папку).
5. Копируем в папку «scripts» все содержимое предварительно распакованного архива PyRen v0.9a. На текущий момент версия 0.9a является последней, за обновлениями скрипта следите на страничке уважаемого amokkspb.
6. Копируем в папку «scripts» все содержимое предварительно распакованного архива базы CLIP v1.66. На текущий момент версия 1.66 является последней из доступных, за обновлениями базы следите на страничке уважаемого amokkspb.
7. Копируем в папку по пути «scripts/pyren99» файл конфигурации демо_автомобиля для первого запуска программы и загрузки библиотек.
У вас должна получиться следующая структура файлов.
8. Запускаем приложение Scripting Layer for Android (SL4A) на своем смартфоне.
Выбираем файл «pyren_4a_launcher.py» и нажимаем пиктограмму «карандаш» для редактирования скрипта.
Находим данную запись и удаляем символ # в самом начале строки, как показано на скриншоте. Нажимаем кнопку «назад» на смартфоне и соглашаемся с сохранением изменений в файле. Этим действием мы активируем режим ДЕМО для первого запуска и загрузки библиотек.
Снова выбираем файл «pyren_4a_launcher.py» и нажимаем на этот раз пиктограмму «окна» для запуска скрипта. Интернет на смартфоне должен быть активен!
После выполнения демо-сценария скрипта и загрузки всех библиотек языков на экране отобразятся условные блоки демо_автомобиля. Нажимаем кнопку «назад» на смартфоне и закрываем скрипт.
Далее снова выбираем файл «pyren_4a_launcher.py» и нажимаем пиктограмму «карандаш» для редактирования скрипта.
Находим данную запись и пишем символ # в самом начале строки, как показано на скриншоте. Нажимаем кнопку «назад» на смартфоне и соглашаемся с сохранением изменений в файле. Этим действием мы выключаем режим ДЕМО.
Также не забываем удалить файл конфигурации демо_автомобиля «savedEcus.p» по пути «sl4a/scripts/pyren99» (нам он больше не понадобится) и полностью очистить от содержимого папку с кэшем по пути «sl4a/scripts/pyren99/cache». Все, теперь программный комплекс готов к работе!
Перед началом работы не лишним будет проверить работоспособность команд PeRen и вашего адаптера.
Для этого выбираем файл «chkelm_4a_launcher.py» и нажимаем пиктограмму «окно», далее из предложенного списка выбираем наш сопряженный ELM327 адаптер.
После окончания сценария вы увидите отчет по отработке команд адаптером. Данный результат считается очень хорошим и если сценарий закончен без ошибок можно смело приступать к диагностике.
Если на каком из этапов произошла ошибка либо теряется связь с адаптером (бывает на свежих смартфонах c быстрым bluetooth), тогда снова заходим в режим редактирования скрипта «pyren_4a_launcher.py», находим эти две строки и сперва поочередно, а если не помогает, тогда в обоих случаях в самом начале убираем знак «#». Не забываем кнопкой смартфона «назад» сохранить изменения. Перезапускаем программу Scripting Layer for Android (SL4A) и пробуем заново произвести проверку адаптера сценарием «chkelm_4a_launcher.py».
После успешного соединения вам будет предложен список моделей RENAULT. Найдите в нем свою и выберите путем ввода соответствующего ей порядкового номера. В моем случае — это «50» (DUSTER II ph2), на номер двигателя X79 не обращайте внимания, только на модель! Для перемещения по страницам моделей используйте английские символы «P» и «N» (предыдущая и следующая соответственно). Для увеличения или уменьшения шрифта на экране используйте клавиши громкости.
После выбора модели программа начнет сканирование всех блоков автомобиля. Это может занять некоторое время, ничего не трогайте. Интернет на смартфоне желательно должен быть активен — возможна дозагрузка некоторых библиотек. После окончания сканирования вы увидите все блоки, доступные в вашем автомобиле (зависит от комплектации). В моем случае — это 7 блоков на скриншоте. Параметр «8 — Rescan errors» запускает сценарий сканирования на ошибки всех блоков скопом. В правой от блоков колонке будет отображаться тип блока либо количество ошибок после сканирования (но об этом чуть позже).
Каждый блок в данном списке содержит обширное дерево меню и подменю настроек. Заходить и выходить в любой блок можно путем набора на клавиатуре смартфона соответствующих цифр и английской буквы «Q» для выхода из настроек подменю/меню/блока. В некоторых случая для выхода нужно нажать любую кнопку клавиатуры, об этом вас будет информировать соответствующая запись на английском.
Внутри блоки имеют следующую структуру:
DE : Device errors — в этом разделе производится чтение/удаление ошибок.
ID : Identifications — проверка зашитого VIN в блоке, версии прошивок, оборудования и пр.
SY : System state — вывод актуальных основных показаний (обороты, напряжение, температура и пр.).
SP : System parameters — вывод текущих параметров блока, без возможности изменения.
LC : System configuration — вывод текущей конфигурации, без возможности изменения.
AC : Ececuting tests — запуск сценариев тестирования блока (например проверить все лампочки приборки, реле и пр.)
CF : Changing configuration — Изменение конфигурации блока. ОСТОРОЖНО!
VP : VIN programming — программирование VIN зашитого в каждый блок.
RZ : Resets — Сбрасывает все ошибки блока и калибровки.
SC : Configuration scenarios — это конфигурационные сценарии. Большая часть не работает (вероятно пока скрипт дорабатывается), но можно ознакомиться с принципами работы, используя команду «show» и после фразы «There is scenatium. I do not support them!» нажать «ввод» при запросе.
DE extra information — вывод дополнительной информации по ошибкам с привязкой к пробегу.
В зависимости от блока структура может меняться (например System state отсутствует в блоке приборной панели).
На Windows. Полная инструкция по установке, подключению, работе DDT4all с PyRen. Макросы, документация, сохранение дампов настроек.
#80 PyRen & DDT2000
Тема диагностики Своими руками посредством PyRen — одна из наиболее популярных тем у владельцев Рено последние месяцы. И не только Рено, но и владельцы Lada Xray также имеют удовольствие менять необходимые параметры своих автомобилей через скрипт. Это отлично и я желаю создателям и разработчикам продолжать работу, улучшать и добавлять функции в это приложение. Еще раз спасибо им за отличный инструмент, который доступен каждому автолюбителю!
В прошлом месяце была опубликована версия PyRen 0.996, в которой появилась возможность работы с базой от программы DDT2000. На текущий момент версия обновилась уже до цифры 0.998 и я постараюсь описать пока основные этапы работы с ней. Почему только начало? Более детальная работа с этим инструментом требует большого навыка работы с блоками автомобиля, протоколом обмена данными OBD2, пониманием принципов чтения и изменения параметра в автомобиле. Если вы не имеете достаточно опыта, то я также советую пока ограничиться «безопасным» набором функций.
Ранее, я описывал процесс установки PyRen для компьютера. Теперь осталось только добавить базу DDT и научиться ее использовать. Нам потребуется новая версия PyRen, на текущий момент это 0.998 (зеркало на яндекс-диске), и база DDT2000. Стараниями форумчан, нашли базу DDT 2016 года, перезалил ее на яндекс-диск.
Процесс обновления PyRen на ПК
Сам по себе PyRen — это набор скриптов на языке Python, и для диагностики и работы требуется база данных Clip. Достаточно только трех директорий с информацией:
scripts\EcuRenault\
scripts\Location\
scripts\Vehicles\
И непосредственно директории со скриптами PyRen:
scripts\pyrenXX\, где ХХ — номер версии.
Перед обновлением, рекомендуется сохранить файл scripts\pyrenХХ\savedEcus.p — описание блоков вашего автомобиля и если делали bat-файлы для упрощения запуска, то и их также. После чего удаляйте полностью папку старой версии scripts\pyrenXX\ и дополнительные лаунчеры, которые обычно лежат уровнем выше:
extrdata.bat
i12comp.exe
chkelm_4a_launcher.py
cmdr_4a_launcher.py
make_torque_pids.py
pyren_4a_launcher.py
Когда остались только три директории базы данных Clip, распаковывайте файлы новой версии PyRen и копируйте обратно свой savedEcus.p и bat-файлики, если пользуетесь ими. Для работы PyRen с базой DDT нужно скопировать папку DDT2000data\ecus из архива с базой туда, где уже находятся папки базы Clip, таким образом, у нас получится следующая структура:
scripts\EcuRenault\
scripts\Location\
scripts\Vehicles\
scripts\ecus\
scripts\pyren98\
Проверяем: запускаем PyRen в режиме demo. Совет: я предлагаю использовать ключик -vv для PyRen, в этом случае, при наличии данных, он сможет раскрывать информацию по параметрам не ограничиваясь только их названием.
При выборе этого меню мы получим вот такую ошибку:
Это происходит потому, что папка scripts\pyren98\dumps\ у нас сейчас пуста и скрипт не может найти соответствующий блоку дамп. Поэтому предлагает выбрать максимально подходящий. Можете ввести любое имя XML-файла из предложенных и проверить, что окошко DDT откроется.
Самое интересное начинается тогда, когда нам нужно получить данные от нашей машины. Для начала я предлагаю не торопиться, и использовать DDT только в режиме работы с сохраненным дампом, т.к. иначе DDT может некоторые параметры сбросить на дефолтные, как это случилось у одного из разработчиков во время тестов.
Тут нужно понять одну важную особенность: Clip имеет несколько уровней проверок и защит от ввода неправильных и неподдерживаемых параметров. Именно поэтому, для активации того же Круиз-Контроля, надо вносить правки в MTC.xml файл или подменять VIN, иначе Clip не сможет применять «чужой» параметр комплектации. DDT этого недостатка не имеет, он ничего не знает об уровне комплектации автомобиля и легко может отправить команду активации TPMS в ЦЭКБС без функции свободных рук. И только уже ответ от самого ЭБУ позволит узнать, что команда выполнилась неуспешно.
Что получаем в итоге? Огромный по функциональности инструмент для работы с блоками автомобиля и их конфигурацией. Благодаря стараниям разработчиков, часть параметров будет иметь перевод на русский из базы CLIP и легко читаемая. Часть параметров, увы, «как есть» — на английском, а часть конфигурационных параметров на французском: они читаются сразу из XML-файлов DDT.
Сохраненный дамп будет иметь информацию не обо всех переменных, поэтому, открывая их в демо-режиме многие данные отображаться не будут.
В некоторых случаях, DDT не может определить файл сценария для нужного блока. В лог будет выведена ошибка и один или несколько файлов, наиболее подходящих для использования.
В этом случае выводится информация по типу и версии самого блока (или его дампа):
Address:»26″ DiagVersion:»4″ Supplier:»001″ Soft:»140E» Version:»0D10″
И аналогичная информация приведена для файла сценария, справа от его имени:
BCM95_SW910_V910_2.xml 264001140E0910
т.е. мы видим, что у нас не совпадает только версия: 0D10, поэтому можно смело использовать предложенный файл, введя его имя в строке запроса.
Как это работает?
Окно DDT разделено на три зоны: слева — навигация по параметрам блока, справа — представление текущих данных и параметры ввода, снизу — логирование данных, чтение параметров и запросы на изменение.
Рассмотрим пример с изменением межсервисного интервала. В блоке приборной панели мы можем указать нужные нам параметры и затем посмотреть, какую команду отправит DDT в наш автомобиль:
В моем примере есть нестандартная конфигурация, которая была сделана давно еще через Clip, а именно 365 дней. Рекомендуется использовать 360 дней в году.
Вот пример с изменением интервала через скрипт PyRen, который я взял в этой записи, как мы видим, там используются такие же команды.
Основная задача — проверка итоговой команды для отправки. На скриншоте я выделил маркером значение команды. Совсем не обязательно (и даже не рекомендуется), менять сразу параметры через DDT, подключившись к машине. Как вы видите, по данному блоку будет отправлено сразу 5 команд конфигурирования, при этом могут измениться параметры, менять которые совсем не нужно было.
Случай с межсервисным интервалом самый простой и он давно уже решен через PyRen. Однако в том случае, когда необходимо все-таки составить собственную команду, на помощь придет доработка, описанная в этом посте. Т.е. создается отдельный скрипт на отправку команды в нужный адрес нужного блока. Заострять внимание пока на этом не буду, т.к. лучше такие вопросы уточнять отдельно в каждом конкретном случае. Кто сможет — разберется сам.
Зачем это надо?
Вопрос, который заслуживает внимания не меньше, чем процесс установки и запуска скрипта. Кому-то достаточно штатного бортового компьютера: загорелась ошибка — в сервисе решат проблему. Кому-то интересно смотреть как работает машина, как меняются (или не меняются) параметры в Torque. Кто-то выполняет диагностику ошибок через PyRen, стирает их или ищет пути устранения. Кто-то хочет настроить свой автомобиль под себя, реализовать все те возможности, которые заложены в электронику автомобиля. Маркетологи Рено, да и любого другого производителя, поделили покупателей на несколько групп: Expression, Dynamique, Confort, Privilege. Но на самом деле с опытом эксплуатации своего автомобиля понимаешь, что потребности совершенно не ограничиваются четырьмя вариантами, есть и возможность добавить элементы более «дорогих» версий, или просто выключить ненужные функции. Что ж, теперь для владельцев Рено стало еще больше возможностей для познания и настройки своего автомобиля.
DDT используется в том числе для внесения изменений в конфигурацию автомобиля. Текущая версия PyRen все еще имеет суффикс «beta», т.е. тестовая, и разработчики не могут гарантировать отсутствие ошибок. Все, что вы будете делать с автомобилем не в «демо» режиме влечет риск нарушения его штатной работы и выполняется на собственный страх и риск.
Для меня эта функция интересна гипотетической возможностью наконец-то отключить функцию автопостановки на ручник. Раньше никогда зимой не «парился» по поводу подмерзания колодок и всегда использовал автоматический ручник. А в этом году, с нашей погодой «то ноль, то мороз», стал снимать с ручника. А что бы не делать это каждый раз — было бы здорово применить настройку сразу, а весной включить ее обратно. Честно скажу, пока способ не нашел. Все блоки, кроме стояночного тормоза открываются в DDT верно, а только стояночный тормоз открывает какой-то тестовый блок. Что ж, будем разбираться дальше!
Диагностика RENAULT с помощью ELM327
Первоисточник 4PDA, amokkspb
Эти две программы они имеют одинаковый интерфейс и почти одинаковые функции.
PyClip – проста при установке.
PyRen – труднее в установки и пользовании. Но.
В PyRen есть возможность проверить на подлинность ELM327, так же есть возможность узнать реальный пробег авто и создавать для Torque pid.
Диагностика автомобилей Renault с помощью ELM327 и других приборов. Также изменение некоторых параметров. Читает все блоки. Замена стандартного CLIP.
Есть также версия и на ПК
Проект PyRen доступен на GitLab по этой ссылке.
Также копия актуальной версии и все необходимое для установки доступно в общей папке на Google-диске у всеми уважаемого человека amokkspb
И еще есть
общая папка на Google-диске с разной полезной информацией по Рено, включая PID для Torque Pro, электросхемы по Scenic3 и некоторые техноты.
Автор и разработчик SL4A и Python_4_Android github.com/kuri65536/
2. Разрешите возможность установки неизвестных приложений “Unknown Sources” на вашем устройстве.
3. Установите первое приложение: SL4A Application
4. Установите второе приложение: PythonForAndroid
5. Распакуйте архив com.googlecode.pythonforandroid.zip в корень домашней директории пользователя (на том же уровне, что и папки sl4a, DCIM, Downloads и т. д.) и внутри папки com.googlecode.pythonforandroid будут три файла для установки питон: python_scripts_r26.zip, python_extras_r29.zip и python_r29.zip
7. Откройте PythonForAndroid
8. Нажмите Local Install и затем Run Local Install, для установки необходимых библиотек Python локально. Проверьте, что версия установлена нужная — Version Installed: Bin: 29 Extra: 29 Scripts: 26
9. Удалите все тестовые скрипты питона из папки /sl4a/scripts/
10. Распакуйте папку pyren (она внутри папки pyren-master) из архива pyren-master.zip в папку /sl4a/scripts/.
11. Архив с базой CLIP pyrendata_205plus.zip положить в /sl4a/scripts/
12. Скопируйте пример файла savedEcus.p в папку pyren: /sl4a/scripts/pyren/ Этот файл необходим для запуска скрипта в демо-режиме.
13. Запустите приложение SL4A на устройстве.
14. Запустите универсальный лаунчер _pyren_launcher.py (пиктограмма с черным окошком терминала) и выберите кнопку “DEMO”.
15. После проверки работы скрипта, удалите пример savedEcus.p из папки со скриптом, что бы, подключаясь к своему автомобилю, опросить все блоки заново. После первого подключения будет создан новый файл savedEcus.p с блоками именно Вашего автомобиля. А также рекомендуется очистить папку кеша скрипта, удалив папку pyren\cache.
16. Для запуска скрипта в обычном режиме, запустите универсальный лаунчер _pyren_launcher.py и выберите кнопку “Start”.
17. При подключении выберите необходимый адаптер BT или выберите Wi-Fi, если используется такой адаптер, указав его адрес и порт для подключения (для WiFi чаще всего используется адреса либо 192.168.0.1:35000 либо 192.168.1.1:35000)
18. Наслаждайтесь возможностью диагностики в любом месте.
19. Для обновления версии скрипта нажмите кнопку Update. Если у вас несколько автомобилей, для каждого из них вы можете создать свою папку pyren_автомобиль1, pyren_автомобиль2 и т.д. и переключаться между ними сразу из универсального лаунчера.
Изменять размер текста на экране устройства можно клавишами громкости или через контекстное меню приложения sl4a. В том случае, если необходимо увеличить сохраняемое на экране число строк, в настройках SL4A укажите параметр Scrollback size больше. По умолчанию там 140 строк, 450-500 строк хватит.
В том случае, если нужен режим demo или включение логирования, выберите соответствующий чекбокс. Кнопка SCAN позволяет подключаться скрипту к автомобилю, игнорируя сохраненный ранее savedEcus.p, т.е. проводя опрос всех блоков автомобиля. При включении режима логирования, в папке logs/ появится два файла, необходимых для проверки работы скрипта и адаптера.
Для работы PyRen на Андроид 8 и выше требуется самая последняя версия скрипта, в нем исправлена процедура TCSAFLUSH и ошибки больше не будет.
Pyren, Torque, скрипты и много других непонятных слов.
Заходим в папку pyrenXX
И видим файл
Жмём на него
Вылезает менюшка
Жмакаем на монитор
Соглашаемся с применением скрипта.
Приборка должна перезагрузиться.
3. Изменил межсервисный интервал с 30.000 на 10.000
как это сделать читаем тут
В планах ещё установка и активация камеры заднего вида, ну об этом в мае напишу.
И снова PyRen
Андрей написал замечательную статью по установке и пользованию замечательным софтом.
И добавить нечего совсем.
Однако, очень часто у многих возникают все равно вопросы по тому или иному пункту инструкций.
Андрюха, прости за вырезки из твоей статьи (плагиат своего рода), но устал повторять одно и то же.
Для компьютера (ноутбука) есть два варианта:
1. В полуавтоматическом режиме с дополнительной установкой DDT4All
— Качаем архив ddt4all All cars.exe (20.01.2019). Version 5.3.5 и устанавливаем (со всем соглашаемся и нажимаем далее). После его установки получаем установленный python и dd4all
— Качаем архив PyRen9n_full.zip ИЛИ PyRen9n.zip (без ecus) и распаковываем его в папку «c:\ddt4all\Python27\PyRen9n\» Вот прямо как есть — все что лежит в архиве распаковываем в эту папку — это и есть PyRen версии 09n, собранный с последними базами Clip (183 на сегодня).
— Запускаем файл _pyren_launcher.py
2. В ручном режиме только установка PyRen на ноут/комп:
Для телефона на ОС android:
— Разрешите возможность установки неизвестных приложений «Unknown Sources» на вашем устройстве
— Качаем и устанавливаем в телефоне SL4A Application
— Качаем и устанавливаем PythonForAndroid
— Качаем три файла для установки Python_for_Android: первый, второй и третий (или для продвинутых: все три в папке)
— В домашней директории пользователя (по умолчанию это /storage/emulated/0/, там же, где находятся такие папки как sl4a, DCIM и другие) создайте папку com.googlecode.pythonforandroid и скопируйте в нее три архива Python, скачанные ранее: python_scripts_r26.zip, python_extras_r29.zip и python_r29.zip
— Откройте приложение PythonForAndroid
— Нажмите Local Install (СНАЧАЛА) и затем Run Local Install (СЛЕДУЮЩИМ ШАГОМ), для установки необходимых библиотек Python локально.
— Качаем архив PyRen9n.zip (без ecus) и распаковываем его в папку на устройстве «/sl4a/scripts/» Вот прямо как есть — все что лежит в архиве распаковываем в эту папку — это и есть PyRen версии 09n, собранный с последними базами Clip (183 на сегодня).
— Запустите приложение SL4A на устройстве.
— Для запуска скрипта в обычном режиме, запустите универсальный лаунчер _pyren_launcher.py и выберите кнопку «Start«.
Все. Для большинства пользователей, больше ничего не надо качать/устанавливать — этого более чем достаточно, чтоб все работало.
Еще раз — данный пост — о том где найти и какие версии файлов последние.
Как устанавливать в тонкостях, свежие версии, работа с программой, подключение по bluetooth и многое другое вы можете найти на странице Андрея, где он все подробнейше описывал, за что ему большое спасибо.
Диагностика ELM через PyRen (Обновлено)
приобрел из китая ELM 327 Версия 1.5 (и пластиковые заклепки, но это к делу не относится)
вроде бы все и заработало, ввел код мегана (цифру 1) и сижу наблюдаю такую картину:
и сижу я минут так 15-20, а картина то и не меняется. И смущает меня не то, что ни 1 блока не обнаружено, а то, что просканированно 0 из 95. Вывод: что-то не работает. Вот прошу помощи у вас, форумчане, кто что подскажет?
P.S. пробовал и на заведенном двигателе и просто с включенным зажиганием.
Далее:
сегодня попробовал проверить ELM программой Torque+Pro+v1.8.154, данные она считывала обороты двигателя и т.д.(в самое проге я пока не разобрался), в настройках определило мой адаптер как версию 1,5 (насколько правильно она определяет-вопрос):
так же попробовал проверить адаптер прогой ELM327 identifier:
