Рено Меган 2 где находится диагностический разъем

Рено Меган 2 где находится диагностический разъем ОБД2

Основные ошибки рено меган 2

Помимо сообщений бортового компьютера о неисправностях при диагностике системы Megane 2, на приборной доске могут возникать ошибки. Чтобы выяснить, почему они возникают и как их исправить, рассмотрим их более детально.

Ошибки с начальной u/d

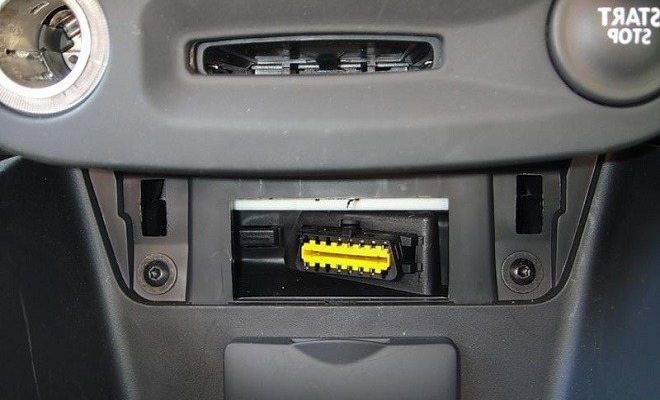

Рено Меган 2 где находится диагностический разъем
Кликните, чтобы увеличить

Battery charging fault

Battery charging fault
(Ссылка на источник фото)

Оповещение battery charging fault указывает на неполадки с цепью зарядки АКБ. Может сопровождаться мерцанием всех световых индикаторов приборной доски, источников освещения салона, а также дальнего и ближнего света Megane 3. Также может возникать сообщение о том, что батарея не заряжается. При этом причин может быть несколько:

  • Низкий уровень заряда АКБ.
  • Повреждения цепи.
  • Окисление контактов.
  • Выход из строя генератора Megane 3.
  • Износ щеток.

Если целостность проводки не нарушена, а после зачистки контактов и проверке АКБ battery charging fault не исчезает, то проблема скорее всего с генератором или щетками. При сильном износе щеток аккумулятор не получает зарядку от генератора. В этом случае при работающем двигателе Рено Меган 3 ошибка может гореть постоянно или периодически исчезать. Если заглушить двигатель она пропадает. Замена щеток должна решить проблему.

Check antipollution system на дизеле

Check antipollution
(Ссылка на источник фото)

Ошибка DF310 Injection – Check antipollution system возникает при неполадках с температурным датчиком находящимся перед противосажевым фильтром. Как правило, на дизельных автомобилях Megane 3 она появляется не сама и сопровождается ошибкой DF1012 – Check injection system, которая оповещает об отключении круиз-контроля. Т. е. устранив главную ошибку, второстепенная исчезнет сама.

Причиной появления оповещения check antipollution может быть как поломка самого датчика, так и проблемы с проводкой, контактами или разъемом. Если повреждена изоляция, проблема решается посредством небольшого ремонта. Если это не поможет, готовьтесь заменить датчик. Артикул для покупки датчика температуры противосажевого фильтра 226406229R.

датчик
Датчик температура противосажевого фильтра 226406229R

Возможно после замены контроллера check antipollution сразу не исчезнет, поэтому придется удалить ее из памяти ЭБУ, обнулив систему Рено Меган 3.

Check child safety device и door open

При запуске двигателя на приборной панели Megane 3 появилась ошибка Door open, сообщающая о том, что дверь не закрылась. Нажатие кнопки центральной блокировки дверей не дало никаких результатов. При попытке заблокировать двери при помощи кнопки блокировки и защиты от детей, расположенной на панели водительской двери, также ничего не происходило, но появилось новое оповещение – Check child safety device.

Check child safety device
(Ссылка на источник фото)

Возможной причиной неполадки могло послужить замерзание замков Рено Меган 3, после мойки авто. Было принято решение отогреть авто. Постояв в тепле около 5 часов, никаких изменений не произошло. Опрыскивание замков WD-40 также не помогло.

Как выяснилось, проблема была в активаторах дверных замков, которые можно увидеть с торца двери. При блокировке дверей и активации охранной сигнализации они проворачиваются и блокируют дверь. При нажатии кнопки на пульте Megane 3 было замечено, что на одной двери активатор издавал щелчки, но не проворачивался.

Чтобы устранить проблему, берем отвертку и вручную проворачиваем активатор вверх. Закрываем дверь и пробуем. Замок закрылся. После этого Check child safety device и Door open сразу исчезли и больше не появлялись.

Check injection

чек
(Ссылка на источник фото)

Check injection – это ошибка, связанная с системой впрыска и возможными повреждениями дроссельной заслонки и ее разъема. Поломка сопровождается плавающими оборотами регулятора холостого хода Megane 2.

Check injection system меган 3

Check injection
(Ссылка на источник фото)

Судя по записи борт-журнала владельца дизельного Рено Меган 3, причин появления ошибки Check injection system может быть несколько, хотя первоначально она указывает о необходимости проверки системы впрыска топлива. При этом повысился расход горючего, перестал включаться ограничитель скорости и круиз-контроль. Сама надпись периодически пропадала и загоралась. В остальном поведение Megane 3 было неизменным.

Сначала думали, что причина в некачественном топливе, но после выкатки оставшейся соляры и заливки новой, никаких изменений не произошло. При обращении в автосервис, не выполняя диагностики сканером, решили очистить противосажевый фильтр Megane 3. В процессе мастер завел двигатель и на холостом ходу выдерживал обороты 2500.

После диагностики CAN CLIP появилась новая ошибка DTC054416, указывающая на неисправность входного температурного датчика турбины. Как выяснилось, проблема была именно в нем. Заменив его (артикул 8200 929 533), надписи исчезли и больше не появлялись.

Температурный датчик
Температурный датчик турбины 8200 929 533

Однако сажевик все равно удалил.

Df080

Часто ошибка df080 возникает после df119 и указывает на поломку клапана фазорегулятора, на котором имеется тонкая сетка, состоящая из 4 частей. Если одна из них ломается и попадает в клапан, происходит засорение и в результате он выходит из строя. Это часто случается при замене смежных деталей или чистке фазорегулятора. Процесс его замены в автомобилях Рено Меган 2 не представляет никакой сложности, поэтому с этим справится даже новичок.

клапан
(Ссылка на источник фото)

Df119

ошибка
(Ссылка на источник фото)

Ошибка df119 говорит о проблемах в работе датчика положения распределительного вала или обрыве его цепи. Для ее устранения снимаем датчик, находящийся возле правой катушки зажигания и проверяем сопротивление.

Берем мультиметр и замеряем сопротивление между контактами 1 (масса), 2 (сигнал) и 3 (напряжение). Штатное сопротивление между 1-2 и 1-3 должно быть более 100 кОм, между 2-3 – 10250 Ом /- 512,5 Ом. Если значения прибора показывают меньше нормы, значит датчик Меган 2 неисправен и требует замены.

дф
(Ссылка на источник фото)

Стоимость оригинала (820033686) – 3-4 тыс. рублей, но есть и дешевые варианты, такие как Valeo, ERA, MOBILETRON. Последний оказался наиболее подходящим по цене и техническим характеристикам. Замер сопротивления показал следующие результаты:

  • 1-3 – более 148 кОм;
  • 1-2 – более 135 кОм;
  • 2-3 – 5630 Ом.

Если показатели аналогичны, устанавливаем датчик. После установки не забудьте удалить ошибку Меган 2. Для этого рекомендуется использовать подключение PyRen  ELM327 v1.5. В окошке настроек под параметром K-line выставляем галочку -si и в поле Other options вводим ключ -vv.

пурен
(Ссылка на источник фото)

Далее в выводе ошибок находим нужную и стираем.

SAAAAgD1iOA-1920
Кликните, чтобы увеличить

В завершение стоит убедиться что она больше не появляется. Для этого запускаем двигатель Рено Меган 2 и пробуем кататься. Если все в порядке, снова подключаем устройство и убеждаемся что ошибка удалена.

Obd ii – тестовые входы renault megane

Тестовые разъемы Renault Megane называются OBD II. Обратим внимание, что в машинах разного поколения Мегана они находятся в разных местах, но всегда под приборной панелью. Технически и функционально в автомобилях разных поколений этой марки они отличаются только доступным набором функций. Принцип работы для всех машин одинаковый.

Для начинающих автолюбителей объясним, что OBD II, расшифровывающийся на английском как On-Board Diagnostics Parameter Identification, является стандартизированным входом. Регулирующий стандарт SAE J1979 определяет внешний вид разъема и стандартный список входов. В результате их используют на машинах разных марок, а сторонние производители могут выпускать не только адаптеры, но и программное обеспечение. Обратите внимание, что современные машины могут поддерживать стандарт SAE J2190.
самодиагностика авто с выходом на ноутбук

При этом производители, с одной стороны, имеют право добавлять свои коды и расширять список функций, с другой – могут не использовать все коды SAE J1979. Поэтому в данном случае нельзя пользоваться общим описанием стандарта при поиске информации, а стоит ознакомиться с ремонтной нотой Renault Megane.

Стандарт предписывает использование 10-режимной работы PIDs, включая считывание параметров работы системы, информации о неисправностях с кодами, кодов неисправностей для конкретной марки, стирание данных, считывание результатов тестов датчиков и других.

Renault megane: ошибки

Кодов и сообщений бортового компьютера очень много, поэтому разделили их на группы.

Где находится разъем для диагностики

razyom-reno-megan-1
Место расположение разъема на Меган 1 поколения, позиция 3

Независимо от серии и года выпуска Рено Меган, в автомобилях встроен диагностический разъем OBD2. В моделях Megane 3 и 2-го поколения, выпущенных с 2008 года, разъем расположен на центральном блоке панели управления под магнитолой. На моделях Рено Меган 1, выпущенных до 2007 года расположен под рулевым колесом с правой стороны в специальном отсеке закрытом пластиковой крышкой. Обычно гнездо Рено Меган 3 имеет желтый цвет.

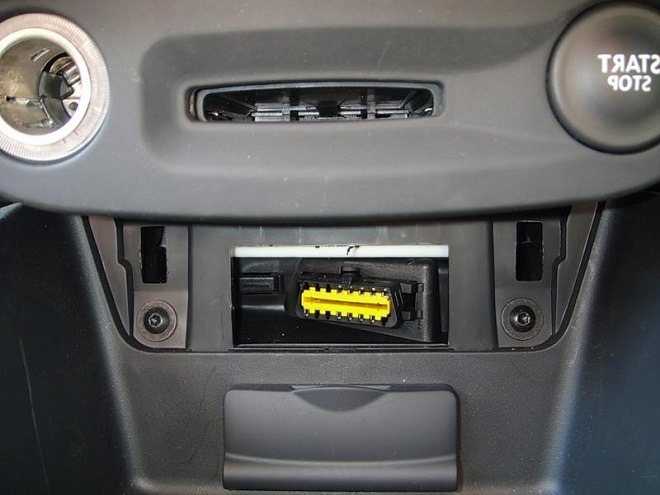

razyom-dlya-diagnostiki-reno-megan-2-3
Фото OBD2 диагностического разъема 16 PIN у Рено Меган 2, 3

Где находится разъем для диагностики (obd ii)

Диагностический разъем для подключения внешних тестирующих модулей моделей Megane II обычно размещен под магнитолой на центральной консоли приборной панели. Он скрыт под декоративной крышкой с защелками. Чтобы добраться до разъема, нужно поочередно поддеть ее с двух сторон крючкообразным инструментом, вставляя его в отверстия.

При этом нужно подтягивать крышку на себя, тем самым не давая фиксаторам снова защелкнуться.

раз1
Диагностический разъем OBD II

Диагностика

d120585s-960
(Ссылка на источник фото)

Автомобили Рено Меган 2 оснащаются бортовыми компьютерами с электронной системой диагностики. Она позволяет диагностировать разные неполадки и контролировать работоспособность основных узлов транспортного средства посредством датчиков. Сканированию подлежат следующие системы:

  • климат-контроля;
  • центральный коммуникационный блока салона;
  • приборной панели;
  • механизм рулевого управления;
  • системы безопасности;
  • тормозного механизма;
  • системы подачи топлива.

Помимо основного ЭБУ в салоне имеется KL-Line сеть, сканирующая состояние АКП, ксеноновых фар и устройство запуска и питания двигателя с газораспределительной установкой.

Проверка систем Renault Megane осуществляется 2 методами – при помощи самотестирования базовой программы или наружного сканера. Все неисправности и ошибки генерируются на дисплее бортового компьютера в виде текстовых оповещений на английском языке.

Диагностика сканером

Для более детальной и точной диагностики систем Renault Megane 2 используют внешние цифровые приспособления и программы для тестирования. Производитель советует устройство CLIP с поддержкой диагностического протокола OBD 2. Для работы потребуется наличие ноутбука или другого мобильного устройства с нужным ПО.

160198es-960
Устройство Renault can clip (Ссылка на источник фото)

Наиболее подходящей утилитой для сканирования является DDT2000, но несмотря на это, она не дает полного представления о состоянии систем Рено Меган 2. Для более подробного анализа существуют платные базовые приложения Renault CAN Clip V-80 и Clip V-93.

Сканирование прибором помогает выявить ошибки и неисправности Меган 2. Чтобы запустить процесс тестирования, потребуется ключ-карта и следующий порядок действий:

  • Вставляем ключ-карту в соответствующий разъем Megane II.
1
Расположение диагностического разъема Рено Меган 2 (Ссылка на источник фото)
  • Нажимаем и удерживаем в течение 5 секунд кнопку START.
  • Подключаем сканер и действуем согласно его инструкции.
сканер
(Ссылка на источник фото)

Возможно потребуется ввести VIN-код Меган 2, хотя некоторые приборы определяют его автоматически. Результатом сканирования являются сведения о техобслуживании авто после продажи, типе привода и КП Megane 2. После обнаруженных и устраненных неисправностей нужно провести обнуление бортового процессора.

Диагностика сканером elm 327

Многие владельцы Renault Megane 3 рекомендуют для проверки системы диагностический адаптер ELM 327. Он позволяет самостоятельно провести диагностику авто, выявить ошибки, распознать их характер и исправить.

ELM 327
(Ссылка на источник фото)

Учитывая популярность и не высокую стоимость изделия, есть вероятность наткнуться на подделку. Чтобы этого не случилось, стоит знать, что оригинальный сканер производится на базе чипа PIC18F2580, а его китайский аналог изготавливается с чипом 18F25K80.

Диагностический сканер для renault на алиэкспресс — купить онлайн по выгодной цене

Перед покупкой сравните цены на диагностический сканер для renault, прочитайте реальные отзывы покупателей, ознакомьтесь с техническими характеристиками.

Закажите диагностический сканер для renault онлайн с доставкой по России: товары с пометкой Plus доступны с ускоренной доставкой и улучшенными условиями возврата.

На Алиэкспресс диагностический сканер для renault всегда в наличии в большом ассортименте: на площадке представлены как надежные мировые бренды, так и перспективные молодые.

Обнуление сервисного интервала бортового компьютера

После обслуживания на панели приборов Меган 2 будет активный индикатор Servis. Чтобы отключить его, потребуется обновить память бортового компьютера. Для этого заводим машину и жмем кнопку Adac, пока на мониторе не высветится сообщение об устранении неполадки, которая уже устранена.

Ошибки p0…

Рено Меган 2 где находится диагностический разъем
Кликните, чтобы увеличить

Подключение и сканеры

Подключиться к входам OBD II можно разными способами. К наиболее современному относятся устройства, снабженные Bluetooth. В этом случае для получения доступа к бортовой системе нужно минимум времени и хлопот. Для Renault Megane имеется удобный сканер OBD II ELM 327 с Bluetooth-адаптером. Для получения доступа с мобильного устройства применяется программа OBD CHECK Torgue, доступная в официальном Андроид Маркете.

Обратите внимание, что этот сканер работает не со всеми авто Рено. Ограниченная функциональность доступна для машин с 2006 года, но устройство не видит все датчики у ранних моделей, так что для получения доступа рекомендуем стандартный адаптер и стационарную программу доступа.

Если вы приобрели адаптер OBD II ELM 327, а он не работает, можно сделать небольшой реинстайлинг.

Обратите внимание, что OBD II часто работает на верхней шине, на некоторых моделях нужно подсоединить нижнюю шину к верхней, установив переключатель.

Это можно сделать в некоторых автосервисах или самостоятельно. Для Renault Megane снятие параметров с нижней шины характерно до 2004 года.

Особенно этот сканер придется по вкусу владельцам дизелей, так как помогает отслеживать характеристики двигателя в реальном времени. Программа отображает параметры работы двигателя, коды ошибок. Устройство позволяет провести настройку датчиков, например, количество оборотов двигателя, скорость, температуру охлаждающей жидкости. В целом девайс является серьезным подспорьем для ТО.

Проводное подключение к входам obd ii

К диагностическому разъему OBD II можно подключиться с проводным адаптером. Для самостоятельного и «быстрого» техобслуживания, до обращения в сервис, выпущен целый ряд проводных и беспроводных устройств. Одни отправляют данные на веб-сервис, особенно в тех случаях, когда в автомобиле установлен интернет, другие – передают данные по беспроводному каналу на мобильное или персональное устройство. Многие водители предпочитают проводить диагностику только с проводными адаптерами.
работа с адаптером БК Рено Меган

Большинство современных сканеров выпускаются как мультимарочные версии, то есть поддерживают все или большинство моделей автомобилей. Интересным вариантом для выбора будет LAUNCH X431 QuiCheck, выполненный на современной элементной базе.

Отличительная черта этого сканера возможность проведения «глубокой» диагностики, применяя более 40 программ.

Под брендом LAUNCH выпускаются профессиональные и полупрофессиональные тестовые устройства. Адаптер СКАНМАТИК 2 (Scanmatik) на базе Windows – это удачный вариант проводной версии.

Эти девайсы рекомендуются владельцам дизелей, так как позволяют отслеживать время промывки форсунок и своевременно тестировать функциональность инжекторов. Описанные устройства будут хорошим подспорьем для эксплуатации дизелей и бензиновых автомобилей Renault Megane всех версий.

Размещение входов obd ii в renault megane разных поколений

  • В Меган I OBD II расположен под рулевой колонкой. Заглянув вниз под руль, вы обнаружите открывающийся отсек, в нем справа в черной коробке под пластиковой шарнирной черной крышкой находится интересующий вас вход, его нужно будет снять и получить доступ.
  • В Меган II OBD II находится на приборной панели под медиапроигрывателем, в качестве ориентира используйте красную кнопку. Вход находится за пластиковой заглушкой сразу под приборной панелью, если смотреть вниз. Для получения доступа снимите пластиковую крышку.
  • В Renault Megane III разъем также находится в нижней части передней панели под медиапроигрывателем. Для него имеется небольшая пластиковая крышка с местом для открывания. Ее достаточно открыть для получения доступа.

Самодиагностика

Чтобы запустить процесс самодиагностики Рено Меган 2, нужно вставить ключ-карту в соответствующий слот и нажать кнопку Adac, которая отвечает за вывод данных на монитор бортового компьютера. Обычно это небольшая круглая кнопка, располагающаяся сбоку правого подрулевого переключателя.

Если запуск произошел успешно, то на панели приборов загораются все световые индикаторы и лампочки.

diagnostika-cherez-pribornuyu-panel-reno-megan-pribornuyu-panel-reno-megan
(Ссылка на источник фото)

На мониторе Рено высвечивается информация о прошивке процессора.

Чтобы получить интересующие сведения (уровень горючего в баке, расход бензина, наличие неисправностей и т. п.) необходимо переменно нажимать кнопку. В процессе могут возникать системные ошибки. Чтобы завершить самодиагностику Меган 2, нажмите кнопку обнуления счетчика суммарного пробега на панели приборов Megane 2.

В процессе самодиагностики, коды неисправностей можно узнать по сигналам центрального индикатора приборной панели Меган 2. Определенное количество вспышек лампочки индикатора соответствует конкретным цифрам и символам. Число сигналов от 1 до 9 указывает на соответствующую цифру. 10 вспышек означает 0. Количество вспышек 11 12 13 14 15 16 определяют латинские символы A B C D E F.

Число вспышек составляет символ, а комбинация из 4-х символов означает код ошибки Меган 2. Для определения отдельных символов и четырехзначных комбинаций используют интервалы между вспышками: 1 секунду между символами и 1,8 секунды между кодами. Кодировка 0000 указывает на отсутствие неисправностей Megane 2.

Сообщения борткомпьютера

Рено Меган 2 где находится диагностический разъем
Кликните, чтобы увеличить

Хорошие сканеры для megane

Помимо оригинального диагностического устройства Renault CAN CLIP, а также его китайской версии, есть ряд аналоговых сканеров, которые используют для диагностики автомобилей Рено Меган 3:

Сканер
Renault Can Clip V165
  • Renault Consult-III;
  • сканер Autoboss PC-MAX;
  • диагностический адаптер VAS 5054A;
  • Launch CReader серий 5, 6, 6 ;
  • Scan Tool Pro 2020;
  • Delphi DS150E;
  • сканматик 1, 2;
  • сканер Valeo V40/V42 — OBDII (J2534);
  • OBD2 ELM327 версия 1.5 Bluetooth 2;
  • UCANDAS VDM 2.
Автосканер
Автосканер Renault Consult III

Данные сканеры совместимы с любой серией Megane 3. Они помогут провести полную проверку системы, выявить возможные ошибки и неисправности.
