Разъем диагностики бмв е65

Содержание статьи:

1. Основные типы разъемов для диагностики BMW
2. Где располагается диагностический разъем BMW в салоне автомобиля?
3. Как проводится самостоятельная диагностика?

Диагностический разъем на БМВ используется для подключения сканирующей техники, с помощью которой можно провести полную проверку работоспособности бортового компьютера и всей электросистемы. В ходе проверки с помощью специального программного обеспечения она выдает ошибки, по кодам которых можно определить, где и почему возникла неисправность. В результате можно будет обнаружить проблему даже без обращения в официальный дилерский центр. У разных моделей БМВ разъем для подключения сканера располагается по-разному, это зависит и от года выпуска автомобилей.

Основные типы разъемов для диагностики BMW

На автомобили BMW устанавливались два типа диагностических разъемов, причем на некоторых моделях они присутствовали параллельно. Можно встретить следующие варианты подключений:

• Круглый разъем OBD1-20 pin. Многие автомобилисты называют его Packman – форм напоминает о персонаже старой компьютерной игры. Он использовался преимущественно на старых моделях, выпущенных до 2000 года. Такой разъем монтировался за пределами салона в подкапотном пространстве автомобиля.
• Стандартный разъем OBD2-16 pin. Он устанавливается на всех современных моделях: стандартизация упростила выбор диагностического оборудования.
• Сочетание двух разъемом на 20 и на 16 pin. Такое решение встречается на некоторых моделях, изготовленных в период с 1996 по 1998 год. Интересно, что через разъем, установленный в салоне, можно сканировать только состояние двигателя и коробки передач, для получения более полной информации о состоянии автомобиля необходимо использовать разъем, размещенный под капотом.

На всех новых моделях BMW установлен стандартный диагностический разъем трапециевидной формы, рассчитанный на подключение 16 контактов. Распиновка также выполнена по стандарту: в результате можно подключать сканеры любого производителя. Однако на практике для диагностики рекомендуется использовать только оборудование, указанное производителем – это гарантирует корректное отображение кодов ошибок.

Где располагается диагностический разъем BMW в салоне автомобиля?

На автомобилях BMW разных моделей и разных лет выпуска диагностический разъем располагается по-разному. Во многих случаях предусмотрена скрытая установка: производитель стремится предотвратить несанкционированный непрофессиональный доступ, чтобы предотвратить подключение неподходящего оборудования и причинения вреда автомобилю.

У широко распространенных моделей можно встретить следующие варианты расположения диагностического разъема:

• У BWM X3 разъем установлен с левой стороны от рулевого колеса снизу, он располагается над левой ногой водителя.

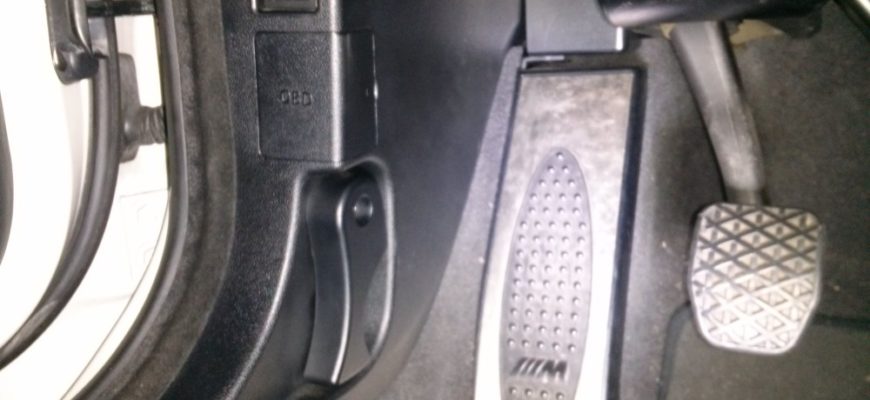

• У E39 после рестайлинга начал устанавливаться только разъем в салоне. Он располагается на нижней стороне бардачка, установленном слева от руля. Он размещен на «потолке» такого бардачка и закрыт специальной пластиковой заглушкой. Для ее отсоединения можно использовать металлический крючок или другой тонкий инструмент.
• У BWM 7, начиная с 1997 года выпуска, он располагается на приборной панели с левой стороны. Разъем прикрыт пластиковой заглушкой.
• У моделей X5 он располагается в ногах водителя под крышкой с левой стороны. Для снятия с целью замены или ремонта потребуется отсоединить 4 пластиковых фиксатора.
• У Е38 такой разъем располагается на центральной панели за кожухом.
• У E46 разных лет выпуска разъем может располагаться и под капотом, и в салоне. У моделей, выпущенных в 1998 году, их может быть установлено сразу два, для диагностики рекомендуется использовать внешнее гнездо, установленное в подкапотном пространстве.

У большинства современных моделей BMW салонный разъем устанавливается под рулем над левой ногой водителя, в некоторых случаях его можно найти на приборной панели. Перед началом сканирования нужно снять декоративную заглушку, при этом требуется соблюдать осторожность.
