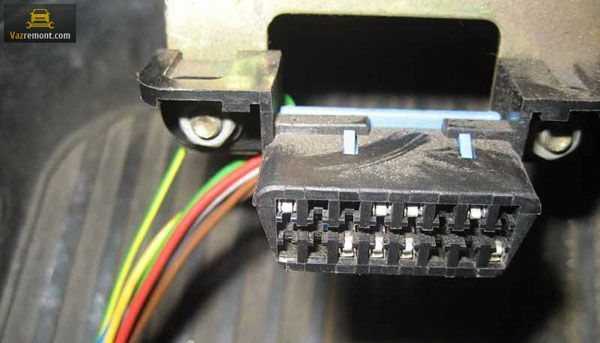

Расположение разъема OBD

Расположение разъема OBD ОБД2
Содержание
  1. Описание программы автоком
  2. Варианты распиновок
  3. Диагностические разъемы lada
  4. Инжекторный силовой агрегат
  5. Как определить состояние эбу на автомобилях ваз
  6. Как работает эбу
  7. Когда необходима диагностика?
  8. Когда требуется диагностика
  9. Коды самостоятельной диагностики
  10. Лада 2114 ★❼❶★ › бортжурнал › приехал mini elm 327 obd ii / проверка работоспособности на ваз 2114
  11. Назначение obd2 определить:
  12. Ошибки контроллеров
  13. Распиновка разъема gm12 ваз
  14. Распиновка разъемов на автомобилях ваз
  15. Расшифровка кодовошибок
  16. Самостоятельная диагностика
  17. Схема системы управления двигателем (эсуд) евро-2 bosch 7.9.7, январь 7.2 ваз-2113, 2114 и 2115 (2111-1411020-80, 81,82). мотор 1.5 литра 8 клапанный.
  18. Схема системы управления двигателем (эсуд) евро-3 bosch 7.9.7 , м73 ваз-2113, 2114 и 2115 (2111-1411020-30). мотор 1.6 литра 8 клапанный.
  19. Схема системы управления двигателем (эсуд) евро-3 bosch 7.9.7 , м73 ваз-2113, 2114 и 2115 (21124-1411020-10). мотор 1.6 литра 16 клапанный с индивидуальными катушками зажигания и двумя датчиками кислорода.
  20. Ходовой механизм

Описание программы автоком

Перечень поддерживаемых ЭБУ:

— диагностика двигателя по протоколу OBD2 — диагностика двигателя по заводским протоколам — диагностика электронных систем зажигания — диагностика систем управления климатом — диагностика иммобилайзеров — диагностика систем управления трансмиссией — диагностика систем ABS — диагностика систем SRS Airbag — диагностика приборной панели и сброс сервисных интервалов — диагностика систем обеспечения комфорта — диагностика систем кузовной электроники

Диагностическая программа GENERIC предназначена для диагностики на основе стандартов, специально предназначена для связывания и стандартизации кодов неисправностей. GENERIC включена для легковых и грузовых вариантов.

Протоколы и стандарты 2xHS CAN (ISO 11898-2), SW CAN (SAE J2411), K/L (ISO 9141-2), VPW (J1850), PWM (J1850), RS485 (J1708), TTL and (SPI, analog in, 5volt out).

С помощью функции бортовых самописцев, вы можете записать параметры в режиме реального времени во время движения транспортного средства. Во время записи вы можете, с нажатием кнопки, выделить и запомнить конкретную ошибку с целью изучить ее позже. TCS CDP оснащена встроенной памятью, что исключает необходимость в использовании компьютера. Память в комплект не включена.

Полезное: Распиновка микро USB разъема

С многоцветным индикатором Autocom, вы имеете возможность полностью контролировать диагностический процесс. Различные цвета и звуковые подсказки укажут Вам какая стадия диагностики исполняется в текущее время. Например, если индикатор переключается между синим и зеленым обменивается данными с блоком управления автомобиля.

Когда Autocom подключен к автомобилю, устройство будет проверять напряжение борт сети транспортного средства и автоматически подстраивается под уровень напряжения автомобиля 12 или 24 вольт. Если напряжение становится слишком высоким или слишком низким, Autocom предупредит вас, как звуковой подсказкой, так и световым индикатором, а также оповещением через значок аккумулятора в программном обеспечении.

В программном обеспечении есть функция, которая позволяет считывать номер шасси из автомобиля, который вы хотели бы диагностировать. Это гарантирует, что модель и год выпуска выберется автоматически. Кроме того, код двигателя для транспортных средств, которые обычно доступны для считывания, также выбирается автоматически.

Интеллектуальная система сканирования (ISS) просматривает все системы в автомобиле и отображает коды неисправностей, которые хранятся в каждой системе. Это экономит время и вы получите быстрый обзор текущего состояния автомобиля в целом. Когда ISS будет завершена, вы можете выбрать специальную систему управления для анализа результатов в дальнейшем.

Интеллектуальные системы идентификации (ISI) определяет и автоматически выбирает тип контроллера, который установлен в транспортном средстве. Это гарантирует, что сеанс диагностики будет выполнен правильно с правильными параметрами, как требуется.

В соответствии с этой функцией вы сможете увидеть адаптации и корректировки, которые возможны для конкретного автомобиля, не имея автомобиля рядом с вами. Вместе с помощью текстов в качестве руководства, вы можете планировать и быть эффективными в своей работе, и даже в сложных ситуациях.

Автосканер Autocom оснащена уникальной технологией мультиплексора, что позволяет использовать его на всех типах транспортных средств, независимо от уровня напряжения и коммуникационных стандартов. Для тех транспортных средств, которые не используют стандартный 16-контактный разъем, есть возможность подключения и специальных кабелей-переходников.

Варианты распиновок

В зависимости от протокола работы допускаются варианты распиновок:

При использовании стандартного протокола ISO 9141-2 он активизируется через пин 7, при этом пины 2 и 10 в разъеме неактивны. Для передачи данных применяются выводы с номерами 4, 5, 7 и 16 (иногда может задействоватся пин номер 15).

При протоколе типа SAE J1850 в варианте VPW (Variable Pulse Width Modulation) задействованы пины 2, 4, 5, а также 16. Разъем характерен для американских и европейских автомобилей Дженерал Моторс.

Использование J1850 в режиме PWM (Pulse Width Modulation) предусматривает дополнительное задействование вывода 10. Такой тип разъема используется на продукции концерна Ford. Для протокола J1850 в любом виде характерно неиспользование вывода с номером 7.Начало формы

Конечно, для многих подобные схемы и описания распиновок разъема OBD2 очень сложны и неестественны. Зачастую, автомобилисты предпочитают периодически отдавать свой авто в профильный автосервис и даже не думать о диагностических разъемах и, тем более, об их распиновках.

Но все же стоит признать полезность самостоятельной диагностики. Опытные автомобилисты говорят о том, что иметь диагностический сканер в машине необходимо каждому автовладельцу для оперативной проверки своих сомнений в работе машины, проверки ошибок, настроек и подобного, что прежде всего сэкономит значительные деньги.

Очевидные преимущества самостоятельной диагностики через разъем OBD2:

  • Экономия средств, СТО берут большие деньги за простую компьютерную диагностику
  • Оперативно узнать ошибку и понять неисправность без помощи специалистов, не нужно нервничать в СТО и можно избежать придуманных поломок, как это часто бывает в недобросовестных сервисах.

Удачи вам в дороге и в диагностике автомобиля!

Диагностические разъемы lada

Диагностические разъемы Лада — внешний вид, расположение, назначение выводов

Внешний вид

Краткое описание

Марки и года

12-ти контактный прямоугольный разъем

все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем

16-ти контактный разъем OBD-II

часть моделей после 2002 г., имеющих системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2

Тип разъема №1 — 12-ти контактный прямоугольный разъем

Марки и года:

все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем

Назначение выводов диагностического разъема

L-линия диагностики (не всегда разведена)

СО-потенциометр (не всегда разведена)

Питание 12В (не всегда разведена)

Типичное расположение:

в салоне под торпедой со стороны водителя

Внешний вид

Примеры расположения разъема на отдельных моделях автомобилей ВАЗ

ВАЗ 2106i

(после 2003 г. включительно)

Расположение: под бардачком. Для доступа к разъему открутить снизу пластиковый щиток

ВАЗ 21099i

(после 1998 г. включительно)

Расположение: под торпедой со стороны переднего пассажира (на авто с «высокой» торпедой)

ВАЗ 2108i

(после 1998 г. включительно)

Расположение: под торпедой со стороны переднего пассажира (на авто с «высокой» торпедой)

ВАЗ 2115

(после 1998 г. включительно)

Расположение: внизу центральной консоли (на торпеде нового типа)

ВАЗ 2108i

(после 1998 г. включительно)

Расположение: внизу центральной консоли (на торпеде нового типа)

ВАЗ 2112

(после 2000 г. включительно)

Расположение: внизу справа от рулевой колонки. Как правило, расположен вертикально

ВАЗ 2111

(после 1998 г. включительно)

Расположение: внизу справа от рулевой колонки. Как правило, расположен вертикально

ВАЗ 2110

(после 1998 г. включительно)

Расположение: внизу справа от рулевой колонки. Как правило, расположен вертикально

Тип разъема №2 — 16-ти контактный разъем OBD-II в форме трапеции

Марки и года:

часть моделей после 2002 г., имеющих системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7,Январь-7.2

Назначение выводов диагностического разъема

Инжекторный силовой агрегат

Многие современные автомобили оснащаются инжекторными двигателями и «четырнадцатая» модель не исключение. Принцип действия системы, выглядит следующим образом: дозирующая воздушно-топливная смесь поддается на форсунки, которые осуществляют впрыск.

Процесс смешивания осуществляет бортовой компьютер, он сопоставляет данные о температуре двигателя, октановом уровне и прочих показателях, после чего определяет оптимальные пропорции воздуха и топлива для достижения наивысшего КПД. Несмотря на долговечность такого агрегата, поломки с ним не такая уж редкость. Вышедший из строя инжектор для многих – приговор на высокие растраты.

Однако если вовремя обнаружить причину, исправить ее можно собственными силами. Для этого понадобятся кое-какие приборы:

  • Манометр – с его помощью замеряется давление топлива. Помогает обнаружить засорение топливного фильтра, нерабочий бензонасос и регулятор давления.
  • Бортовой компьютер – он обладает встроенными средствами диагностики.
  • Омметр – используется для проверки электроцепи на разрывы, напряжения в батареи и сопротивления в механизмах.
  • Компрессометр – применяется для измерения давления в цилиндрах двигателя. Благодаря ему можно определить пробитую прокладку ГБЦ, проблему с клапанами и прочие неисправности мотора.
  • Светодиодный пробник – для определения полярности на катушке, модулях зажигания и форсунках.

Именно с применением этих устройств проводится глобальная диагностика силового агрегата.

Но все же, на что нужно обращать особое внимание? В первую очередь осмотрите все имеющиеся датчики и проводку на предмет разрывов. Если автомобиль дымит, плохо заводится и вырабатывает специфический аромат, тогда скорее всего – проблема с инжектором.

Как определить состояние эбу на автомобилях ваз

На автомобилях ВАЗ 2108 – 2115 ЭБУ находится в передней правой части салона, чуть ниже ящика «бардачка».

Чтобы определить состояние ЭБУ, а также прочитать записи (лог) ошибок в его памяти, необходимо подключиться к диагностическому разъему, который на разных моделях установлен в различных местах.

Ведь сигнал «check engine» информирует о наличии неисправности двигателя, но не сообщает какой именно. Да и код ошибки, который высвечивается на приборной панели современных автомобилей ВАЗ, не слишком информативен.

Диагностические разъемы расположены:

  • на ВАЗ 2108 – 21099 с низкой панелью рядом с ЭБУ, под «бардачком»;
  • на ВАЗ 2108 – 21099 с высокой панелью и 2113 – 2115 внутри центральной консоли;
  • на ВАЗ 2108 – 2115 с европанелью на панели рядом с пассажирской дверью.

Чтобы определить состояние ЭБУ и прочитать лог ошибок, необходимо подключить к разъему диагностический сканер. Несмотря на то, что стоимость недорогих моделей сканеров 2 – 4 тысячи рублей, желательно доверить эту работу специалисту с профессиональным оборудованием.

Ведь недостаточно извлечь из памяти лог ошибки и с помощью справочника расшифровать его. Необходимо установить, что привело к неправильной работе двигателя.

Правильно истолковать показания сканера может лишь опытный диагност, хорошо разбирающийся в ремонте инжекторных двигателей и топливных систем.

Как работает эбу

Наиболее полно и эффективно топливо сгорает лишь в определенной пропорции с воздухом. Если горючего больше, чем воздуха (переобогащенная смесь), оно не полностью сгорает, что приводит к увеличению расхода топлива.

Код ошибки:  ELM327 - мультимарочные адаптеры для автомобилей Geely MK по лучшим ценам в Москве с доставкой

Помимо этого остатки недогоревшего топлива образуют сажу, которая смешивается с маслом и оседает на клапанах и поршневых кольцах, из-за чего снижается компрессия двигателя и сокращается его ресурс.

Если топлива меньше, чем воздуха (переобедненная смесь), оно сгорает не плавно, а взрывообразно (детонация), в результате этого в поршне, шатуне и головке блока цилиндров (ГБЦ) образуются микротрещины.

На разных режимах работы мотора оптимальное соотношение топливовоздушной смеси необходимо изменять. Во время резкого ускорения или работы под большой нагрузкой необходимо увеличивать количество топлива (обогащенная смесь), чтобы избежать детонации и увеличить крутящий момент. Когда двигатель работает на холостых оборотах или в режиме небольшой мощности, необходимо снижать количество горючего (обедненная смесь), чтобы избежать неполного сгорания и перерасхода топлива.

ЭБУ получает информацию от различных датчиков, благодаря чему определяет режим работы двигателя, обороты и нагрузку на него. Датчик массового расхода воздуха (ДМРВ) поставляет исходные данные, необходимые для расчета количества топлива. Ведь именно от количества воздуха, которое попало в цилиндры и зависит необходимое количество топлива.

Датчик температуры позволяет прогнозировать, каким образом будет сгорать топливо, ведь скорость сгорания топливовоздушной смеси в холодном и прогретом двигателе отличается. Датчик положения дроссельной заслонки (ДПДЗ) показывает, что водитель ожидает от мотора.

Чем сильней нажата педаль газа, тем шире открыта дроссельная заслонка, тем больше воздуха попадет в цилиндры, а значит, повысится крутящий момент коленчатого вала.

Современный ЭБУ рассчитывает количество топлива не только для каждого такта двигателя, но и отдельно для каждого цилиндра. Это позволяет сделать работу мотора наиболее стабильной и получить максимальное соотношение топлива и выходной мощности.

Получив информацию со всех датчиков, ЭБУ рассчитывает количество топлива для каждого цилиндра. По сигналу датчиков положения коленчатого (ДПКВ) и распределительного (ДПРВ) валов, ЭБУ определяет время впрыска топлива в каждый цилиндр.

Затем контроллер по сигналу ДПКВ определяет время создания искры зажигания в каждом цилиндре.

Если топливо сгорает слишком быстро, взрыв определяет датчик детонации (ДД). Получив сигнал с ДД, контроллер немного обогащает смесь и оставляет об этом метку в памяти. Если детонация продолжается после того, как ЭБУ максимально обогатил топливовоздушную смесь для этого режима работы мотора, то контроллер пытается устранить детонацию с помощью более позднего зажигания. Когда даже это не помогает, ЭБУ подает сигнал о неисправности двигателя «check engine».

Датчики кислорода (на первых инжекторных Ладах таких датчиков не было, затем стали ставить один только в 2005 – 2007 годах начали устанавливать два датчика) определяют эффективность сгорания топлива и работу каталитического нейтрализатора. Если количество кислорода в выхлопе заметно отличается от прошитого в память контроллера, то ЭБУ увеличивает или уменьшает подачу топлива в небольших пределах.

Если диапазона регулировки не хватает, ЭБУ подает сигнал тревоги и включает индикатор неисправности двигателя «check engine».

Когда необходима диагностика?

Многих автолюбителей пугает появляющийся на панели сигнал «Check Engine», который сообщает о неисправностях в работе систем автомобиля. Самый простой выход в этом случае – посещение станции техобслуживания. Но это связано как с финансовыми затратами, так и потерей времени.

Благодаря появившемуся на современных машинах ДР стала возможна компьютерная диагностика ВАЗ 2114 и ВАЗ 2115, которую можно провести своими руками. Для этого нужно приобрести диагностический адаптер и иметь устройство, к которому его можно подключить: компьютер, ноутбук или другой девайс.

Умение самостоятельно выполнять диагностику автомобиля позволит:

  • быстро выявить неисправности автомобиля;
  • получить необходимую информацию с датчиков;
  • изменить настройки;
  • сэкономить на посещение СТО.

Необходимость диагностирования возникает в первую очередь при высвечивании надписи «Check Engine», но не лишним будет проводить регулярную диагностику для профилактики.

Расположение разъема OBD
Надпись «Check Engine»

Можно провести дополнительную диагностику с помощью компрессометра и мультиметра. Во время дополнительной проверки следует проверить уровень жидкостей в системах авто, сделать визуальный осмотр кузова автомобиля и узлов на наличие механических повреждений.

Когда требуется диагностика

Зачастую автовладельцы с ужасом воспринимают знак Check Engine, возникающий на панели. Он свидетельствует о каких-либо изъянах в системе 2114-й модели. Наиболее простой выход в данной ситуации – это посетить СТО. Однако это предполагает как финансовые траты, так и временные.

Между тем, благодаря установленному на нынешних машинах диагностическому разъему, вполне реально произвести компьютерную диагностику на ВАЗ-2114 и 2115 самому. Для данной процедуры понадобится купить диагностический адаптер и обладать устройством, куда подключается ноутбук, компьютер, планшет или телефон.

Самостоятельная диагностика вашего транспортного средства дает возможность:

  • оперативно обнаружить неисправности в авто;
  • приобрести необходимые данные с датчиков;
  • произвести замену настроек;
  • сэкономить денежные средства, не посещая станцию техобслуживания.

Итак, изначально диагностика требуется, когда загорается сочетание Check Engine, однако не будет лишним выполнять регулярную диагностику в качестве профилактики. Неплохо произвести дополнительно диагностику, прибегая к помощи мультиметра/компрессометра.

  • компрессию в цилиндрах;
  • в каком состоянии клапаны;
  • свечи зажигания;
  • высоковольтные провода;
  • зарядку аккумуляторной батареи.

Только когда предварительно выполнена диагностика, стоит переходить к компьютерному исследованию.

Коды самостоятельной диагностики

При выполнении диагностики необходимо учитывать, что цифра на экране может обозначать две просуммированные ошибки. Например, 9 показывает на наличие двух неисправностей — под номером 1 и 8.

Числовая комбинацияРасшифровка
1Проблема в работе ЭБУ
2Некорректные данные от датчика уровня топлива
4 или 8Проблемы с питанием сети
12Неисправность цепи лампы ошибки на комбинации приборов
13Нет сигнала от лямбда-зонда
14 или 15Неверные данные от датчика температуры
16 или 17Проблемы с питанием сети, необходимо проверять наличие замыканий
19Ошибка датчика положения вала двигателя
21 или 22Ошибка датчика дросселя
23 или 25Неправильная работа датчика температуры воздуха на впуске
24Неисправен датчик скорости
27 или 28Нет сигнала от лямбда-зонда
33 или 34Отсутствуют данные о расходе воздуха
35Неисправен датчик контроля холостого хода
42Проблема с цепью управления зажиганием
43Отказ датчика детонации
44 или 45Нарушение состава смеси
51 или 52Ошибки работы памяти ЭБУ
53Ошибка датчика настройки СО (устанавливался на машины без нейтрализатора)
54Датчик октан-корректора (устанавливался на машины без нейтрализатора)
55Нарушение состава смеси
61Выход из строя лямбда-зонда

Пример появления ошибки 14 на панели

Таблица расшифровки кодов по вспышкам, высчитанным при диагностике.

Код ошибкиКомбинация вспышекРасшифровка
12Длинная-пауза-две короткихНеисправность диагностической цепи
14Длинная-пауза-четыре короткихНеисправность датчика температуры двигателя
15Длинная-пауза-пять короткихАналогично
16Длинная-пауза-шесть короткихНенормативное высокое напряжение сети
17Длинная-пауза-семь короткихНенормативное низкое напряжение сети
19Длинная-пауза-девять короткихОтказ датчика положения коленчатого вала
21Две длинных-пауза-одна короткаяНекорректные данные от датчика положения дроссельной заслонки
22Две длинных-пауза-две короткихАналогично
24Две длинных-пауза-четыре короткихНеполадка с датчиком скорости движения
27Две длинных-пауза-семь короткихПоломка лямбда-зонда
28Две длинных-пауза-восемь короткихАналогично
33Три длинных-пауза-три короткихНеобходимо проверить расходомер воздуха
34Три длинных-пауза-четыре короткихАналогично
35Три длинных-пауза-пять короткихОбороты холостого хода вне поля допуска
43Четыре длинных-пауза-три короткихНет сигнала от датчика детонации
51Пять длинных-пауза-одна короткаяОшибка запоминающего устройства в блоке
52Пять длинных-пауза-две короткихОшибка в контроллере
53Пять длинных-пауза-три короткихОшибка запоминающего устройства в блоке
61Шесть длинных-пауза-одна короткаяОтсутствие сигнала от иммобилайзера

Полученные данные позволяют быстро найти неисправный элемент и произвести устранение причины ошибки.

На видео от канала Гараж показано проведение диагностики на ВАЗ 2115 с помощью сканера и ноутбука.

Лада 2114 ★❼❶★ › бортжурнал › приехал mini elm 327 obd ii / проверка работоспособности на ваз 2114

Пришло время, купить ELM 327 Bluetooth. Появился софт под Ваз, мало того уже работает на платформе Android =)

Смотрим

А теперь пробовать в машину

Про то как связать телефон и адаптер по BT я писать не буду =)

Приступаем к софту.

Завел машину, и полез в OpenDiag (мой любимый софт еще с VagCom)

Что тут полезного?! Конечно же температура воздуха на впуске (думаю в дальнейшем пригодится), мой БК ее не умеет показывать, возможно нужно прошить =)

Потом решил убедиться в неработоспособности Torque на Вазе.

PS если кто-то, что-то может подсказать по этой теме — жду совета.

Про hobDrive писать не охота, он даже не подключился к адаптеру — разбираться стало лень!

А теперь много скриншотов с возможными параметрами из OpenDiag.

Ну и собственно «диагностика» авто

Подводя итог скажу, до своего адаптера ELM пользовался: сначала ELM327 usb, потом приобрел себе VagCom, затем был опыт использования Elm 327 BT.

ELM 327 usb

— не работал с Вазовским ЭБУ (было около 2х лет назад) прога сканмастер ЕЛМ, там проблема в скорости передачи данных, нужной для ваза тупо нет)

VagCom

— работал отлично, софта не мало. Мне нравится OpenDiag, все что нужно он умеет — графики могЁт, реле вентилятора включить может, форсунки отключать умеет и ошибки скидывать само собой умеет! Ах да, температура воздуха на впуске — могЁт! Есть минус один лично для меня — нет своего ноута =)

ELM 327 mini BT

— После адаптации «Вазовского» софта под андроид стал очень привлекателен. Компактный, основные параметры читает, ошибки сбросить может! Ноут иметь не нужно, нет проводов) С ноутом может тоже работать по БТ. Можно поверхностно диагностить ино с помощью Torque.

При этом нужно иметь телефон и адаптер с прогой и все. Почему я написал «поверхностно», беглым взглядом при подключении к Аутлендеру я видел некоторые параметры типа состояния катализатора, моментального расхода, оборотов двигателя, температуры ОЖ и ошибок. Дальше не углублялся, не было времени.

В общем адаптер денег своих стоит и может помочь в «неудачный момент».

Но от бортовика я не откажусь, хоть он и не умеет показывать температуру впуска, зато умеет двигать температуру включения вентилятора охлаждения! Был случай когда бортовик мне помог стать вновь 4х цилиндровым в пути! — MultiTronics`у РЕСПЕКТ!

Кстати вопрос к пользователям MultiTronics c350 и MultiTronics c340! Ваш бортовик показывает температуру впуска? В параметрах её совсем нет. В графиках есть такой момент, но данные там не меняется.

Назначение obd2 определить:

  • тип диагностического разъема;
  • распиновку разъема для диагностики;
  • электрические протоколы связи;
  • формат сообщения.

В Евросоюзе принят EOBD, в основе которого лежит OBD2. Он обязателен для всех авто с января 2001 года. OBD-2 поддерживает 5 протоколов обмена данными.

Код ошибки:  Автомобильные мультимарочные диагностические сканеры и адаптеры | Купить по низкой цене.

Зная место расположение и стандартную распиновку разъема OBD2, можно провести проверку авто самостоятельно. Благодаря повсеместному внедрению OBD2 при диагностики автомобиля можно получить код ошибки, который будет одинаковым вне зависимости от марки и модели авто.

Стандартный код содержит структуру Х1234, где каждый символ несет свою смысловую нагрузку:

  • Х — единственный буквенный символ, позволяющий узнать неисправную систему (двигатель, коробка, электронные блоки и т. д.);
  • 1 — представляет собой общий код стандарта OBD2 или дополнительные коды завода;
  • 2 — уточнение места неисправности (система питания или зажигания, вспомогательные цепи и т. д.);
  • 34 — порядковый номер ошибки.

Распиновка диагностического разъема OBD2 имеет особенный штекер питания от бортовой сети, это позволяет использовать любые сканеры и адаптеры без дополнительных электрических цепей. Если раньше протоколы диагностики показывали лишь общую информацию о наличии какой-либо проблемы, то сейчас, благодаря связи диагностического устройства с электронными блоками автомобиля можно считать более полную информацию о конкретной неисправности.

Каждое подключаемое диагностическое оборудование обязательно соответствует одному из трех международных стандартов:

  • CAN;
  • SAE J1850;
  • ISO 9141-2.

Расположение диагностического разъема с распиновкой OBD2 для диагностики может сильно отличаться в различных автомобилях. Никакого единого стандарта для местоположения нет, тут вам поможет инструкция по эксплуатации автомобиля или ловкость рук.

Ниже несколько распространенных точек для удобства поиска:

  • в прорези нижнего кожуха панели приборов в районе левого колена водителя;
  • под пепельницей, установленной в центральной части панели приборов (некоторые модели Пежо);
  • под пластиковыми заглушками на нижней части панели приборов или на центральной консоли (характерно для продукции концерна VAG);
  • на задней стенке панели приборов за корпусом перчаточного ящика (некоторые модели Лада);
  • на центральной консоли в районе рычага стояночного тормоза (встречается на некоторых машинах
  • в нижней части ниши подлокотника (распространено на французских автомобилях);
  • под капотом вблизи моторного щита (характерно для некоторых машин корейского и японского производства).

Многие автомобилисты также иногда намеренно переносят разъем распиновку OBD2 в другое не всегда стандартное место, это может быть связано с ремонтом электропроводки или с защитой автомобиля от угона.

Ошибки контроллеров

Наиболее часто встречающиеся при диагностике ошибки контроллера указаны в таблице.

Номер ошибки в программеРасшифровка
Р 0030-0038, 0141Неисправность системы подогрева лямбда-зондов
Р 0102 и 0103Некорректный сигнал от датчика подачи воздуха
Р 0112 и 0113Ошибка в данных от датчика температуры воздуха на впуске
Р 0115-0118 и 0217Проблемы с определением температуры двигателя или перегрев
Р 2122 и 2123, 0222 и 0223, а также 2138Некорректный сигнал от педали газа и датчика положения дросселя
Р 0171-0172Неверные параметры смеси
Р 0201-0204Неисправность форсунок (для каждого цилиндра свой код)
Р 0261-0272Проблемы с управлением форсунками
Р 0130-0134Проблемы с функционированием лямбда-зонда до нейтрализатора
Р 0136-0140Проблемы с функционированием лямбда-зонда после нейтрализатора
Р 0300Многократные пропуски зажигания
Р 0301-0304Пропуски зажигания по цилиндрам
Р 0326-0328Отказ датчика детонации
Р 0351-0352, 2301 и 2304Контроль работы катушек зажигания
Р 0422Выход из строя нейтрализатора
Р 0691-0692 и 0693-0694Отказ первого и второго реле пуска вентилятора системы охлаждения
Р 0560-0563Проблемы с питанием электросети
Р 0627-0629Указывают на некорректную работу цепи управления бензонасосом
Р 1602Неисправность в контроллере управления параметрами работы двигателя

Распиновка разъема gm12 ваз

Статья архивная. 2001 – 2003 год.

Для подключения автомобиля к персональному компьютеру необходимо приобрести или изготовить интерфейс связи между СОМ – портом и диагностическим разъемом K‑LINE .

Первая надпись на экране диагностического оборудования или компьютера,вызывающая панику у новичков, как правило, что – то типа «Нет связи», «Нет ответа контроллера» или нечто подобное, но не менее интригующее. Мотор-тестер, к примеру, начинает предлагать варианты – от неподключенного питания до аппаратной неисправности адаптера.

Хорошо, если первой на диагностику прикатила машина с иммобилизатором и Вы уверены, что с адаптером все в порядке. Причина отсутствия связи на автомобилях без иммо банальна и возможна только в отечественном автопроме – разрыв линии диагностики, идущей от диагностического разъема до ЭБУ.

Иммобилизатор использует K‑Line для связи с ЭБУ и включается в разрыв линии диагностики. Если иммобилизатор не установлен, то линия диагностики висит в воздухе и связь с ЭБУ отсутствует. На этом месте предполагалось, видимо, заглушка,но… Для восстановления связи нужно просто установить перемычку между контактами 9 – 1 и 18 разъема иммобилайзера (или установить иммобилайзер) как показано на рисунке.

Диагностический разъем ГАЗ.

1 12 V 2 12 V от АКБ 10 L‑Line 11 K‑Line 12 Масса

Диагностический разъем ВАЗ

A – GND B – L‑Line (может не быть) M – K‑Line G – Управление топливным насосом.
H – 12 V. Постоянное c АКБ через предохранитель. /может не быть.

Местонахождение диагностических колодок

ВОЛГА – под капотом, на стенке моторного отсека, на стороне пассажира ВАЗ 2110 – справа от водителя, рядом с рулевой колонкой ВАЗ 2109 Низкая панель – на полке под «бардачком», рядом с ЭБУ ВАЗ 2109 Высокая панель – за центральной консолью. ВАЗ 2108 – 2115 «европанель» – на «торпедо», закрыто лючком.

Назначение контактов диагностической колодки
14 – CAN Low (J‑ 2284 ) 15 – ISO 9141 – 2 L Line 16 – Battery Power
Шевроле-Нива – блок управления находится в районе ног переднего пассажира. Доступ к жгуту возможен только при снятом перчаточном ящике, для извлечения блока нужно демонтировать перчаточный ящик («бардачок») и открутить от блока предохранители. Для перезаписи блок можно не откручивать, если есть кабель достаточной длины.

Разъем для подключения диагностического оборудования к автомобилям ВАЗ (старого типа, аналог GM)

Для подключения диагностического оборудования к колодке можно воспользоваться штыревым контактом соответствующего диаметра, но гораздо удобнее изготовить специализированный разъем.

Распиновка разъемов на автомобилях ваз

1) Тип разъема №1 — 12-ти контактный прямоугольный разъем

Марки и года (ориентировочно): все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем

Типичное расположение: в салоне под торпедой со стороны водителя.

Внешний вид:

Назначение выводов диагностического разъема: A — Масса B — L-линия диагностики (не всегда разведена) D — СО-потенциометр (не всегда разведена) G — Управление бензонасосом H — Питание 12В (не всегда разведена) M — K-линия диагностики

Для диагностики автомобилей ВАЗ с подобным разъемом используется переходник OBD 2 — GM 12pin

Примеры расположения разъема на отдельных моделях автомобилей ВАЗ

  • ВАЗ 2106i (после 2003 г. включительно) Расположение: под бордачком. Для доступа к разъему открутить снизу пластиковый щиток
  • ВАЗ 21099i (после 1998 г. включительно) Расположение: под торпедой со стороны переднего пассажира (на авто с «высокой» торпедой)
  • ВАЗ 2108i (после 1998 г. включительно) Расположение: под торпедой со стороны переднего пассажира (на авто с «высокой» торпедой)
  • ВАЗ 2115 (после 1998 г. включительно) Расположение: внизу центральной консоли (на торпеде нового типа)
  • ВАЗ 2108i (после 1998 г. включительно) Расположение: внизу центральной консоли (на торпеде нового типа)
  • ВАЗ 2112 (после 2000 г. включительно) Расположение: внизу справа от рулевой колонки. Как правило, расположен вертикально
  • ВАЗ 2111 (после 1998 г. включительно) Расположение: внизу справа от рулевой колонки. Как правило, расположен вертикально
  • ВАЗ 2110 (после 1998 г. включительно) Расположение: внизу справа от рулевой колонки. Как правило, расположен вертикально

2) Тип разъема №2 — 16-ти контактный разъем OBD-II в форме трапеции

Марки и года (ориентировочно): часть моделей после 2002 г., имеющих системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2

Типичное расположение: в салоне под торпедой со стороны водителя.

Внешний вид:

Назначение выводов диагностического разъема:

2 — J1850 Шина 4 — Заземление кузова 5 — Сигнальное заземление 6 — Линия CAN-High, J-2284 7 — К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) 10 — J1850 Шина- 14 — Линия CAN-Low, J-2284 15 — L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) 16 — Питание 12В от АКБ

Расшифровка кодовошибок

Первый символ — буква, обозначает блок неисправности:

  • B — кузов;
  • C — подвеска;
  • P — двигатель (ЭСУД, КПП);
  • U — шина обмена данными.

Второй символ — цифра, тип кода:

  • 0 — SAE (стандартный);
  • 1,2 — OEM (заводской);
  • 3 — зарезервировано.

Третий символ — цифра, система:

  • 1, 2 — топливная система;
  • 3 — система зажигания;
  • 4 — снижение токсичности отработавших газов;
  • 5 — холостой ход;
  • 6 — ЭБУ (ECU) или его цепи;
  • 7, 8 — трансмиссия (АКПП).

Четвертый и пятый символ — цифры, непосредственно код ошибки.

БЛОК, ТИП КОДАСИСТЕМА, КОД ОШИБКИПОЛНЫЙ КОД ОШИБКИОПИСАНИЕОПИСАНИЕ (НА РУССКОМ ЯЗЫКЕ)
P01XXP01XXFUEL AND AIR METERINGИЗМЕРИТЕЛИ ТОПЛИВА И ВОЗДУХА
P0100P0100MAF or VAF CIRCUIT MALFUNCTIONНеисправность цепи датчика расхода воздуха
P0101P0101MAF or VAF CIRCUIT RANGE/PERF PROBLEMВыход сигнала из допустимого диапазона
P0102P0102MAF or VAF CIRCUIT LOW INPUTНизкий уровень выходного сигнала
P0103P0103MAF or VAF CIRCUIT HIGH INPUTВысокий уровень выходного сигнала
P0105P0105MAP/BARO CIRCUIT MALFUNCTIONНеисправность датчика давления воздуха
P0106P0106MAP/BARO CIRCUIT RANGE/PERF PROBLEMВыход сигнала из допустимого диапазона
P0107P0107MAP/BARO CIRCUIT LOW INPUTНизкий уровень выходного сигнала
P0108P0108MAP/BARO CIRCUIT HIGH INPUTВысокий уровень выходного сигнала
P0110P0110IAT CIRCUIT MALFUNCTIONНеисправность датчика температуры всасываемого воздуха
P0111P0111IAT RANGE/PERF PROBLEMВыход сигнала из допустимого диапазона
P0112P0112IAT CIRCUIT LOW INPUTНизкий уровень выходного сигнала
P0113P0113IAT CIRCUIT HIGH INPUTВысокий уровень выходного сигнала
P0115P0115ECT CIRCUIT MALFUNCTIONНеисправность датчика температуры охлаждающей жидкости
P0116P0116ECT RANGE/PERF PROBLEMВыход сигнала из допустимого диапазона
P0117P0117ECT CIRCUIT LOW INPUTНизкий уровень выходного сигнала
P0118P0118ECT CIRCUIT HIGH INPUTВысокий уровень выходного сигнала
P0120P0120

Самостоятельная диагностика

На ВАЗ 2115 владелец может сделать самостоятельную диагностику и узнать, какие ошибки хранятся в памяти блока управления двигателя. Процедура проводится путем вызова кодов неисправностей на приборной панели или с помощью диагностического адаптера.

Для проведения диагностирования на электронной панели приборов необходимо выполнить определенную последовательность действий:

  1. Сесть в автомобиль на место водителя, вставить ключ в замок зажигания и нажать клавишу сброса суточного пробега, имеющуюся на комбинации приборов.
  2. Повернуть ключ замка в положение включения зажигания.
  3. Отпустить клавишу, запустив процесс самодиагностики. Визуально это будет выглядеть как включение подсветки, всех сигнальных ламп, возможных символов на жидкокристаллических экранах и тест приборов (стрелки будут ходить через всю шкалу в оба конца).
  4. Повторно нажать клавишу и отпустить. Второе нажатие выводит на экран, расположенный под спидометром, версию программного обеспечения комбинации приборов (надпись вида Uer х. х).
  5. Произвести еще одно нажатие на клавишу, после которого на экран будут выведены имеющиеся в памяти ошибки.
Код ошибки:  боксерки everlast ultimate в Москве: 354-товара: бесплатная доставка [перейти]

Комбинация приборов ВАЗ 2115, клавиша расположена в правой части спидометра

Водитель может делать самодиагностику на электромеханической панели и блоке управления «Январь-4» по следующей последовательности:

  1. Выключить зажигание.
  2. Открыть крышку диагностического разъема, расположенную на центральной консоли.
  3. Соединить контакт В с минусовой клеммой аккумулятора (с кузовом). Для этого подходит контакт А, подключенный к картеру двигателя.
  4. Включить зажигание. Лампа «Check Engine» вспышками выдаст код 12, который означает начало диагностики. Подача световых сигналов выглядит следующим образом — длинная вспышка, затем пауза (около 2 секунд), две короткие вспышки, длинная пауза (около 3 секунд). Подача сигнала 12 выполняется три раза. Если сигнал не подается, значит система диагностики неактивна или неисправна. После этого лампа «Check Engine» будет вспышками перечислять ошибки, имеющиеся в памяти. Каждый код повторяется по три раза. Если в памяти ошибок нет, то будет продолжаться передача кода 12.

Электромеханическая комбинация приборов Распиновка контактов разъема диагностики

Для чтения ошибок контроллеров применяется специальный адаптер K-Line, который при помощи коннектора подключается к диагностическому разъему. Этот разъем располагается на центральной консоли за пластиковой заглушкой (ниже прикуривателя и пепельницы).

Процедура считывания ошибок довольно простая, необходимо:

  1. Проверить уровень технологических жидкостей.
  2. Открыть крышку разъема и включить зажигание.
  3. Подключить адаптер или сканер к гнезду диагностики.
  4. Запустить программное обеспечение на ноутбуке.
  5. Просмотреть имеющиеся ошибки в диалоговом окне программы.
  6. Расшифровать коды при помощи интерфейса программы или таблицы расшифровки.
  7. Устранить причины неисправностей и провести повторную диагностику.

Схема системы управления двигателем (эсуд) евро-2 bosch 7.9.7, январь 7.2 ваз-2113, 2114 и 2115 (2111-1411020-80, 81,82). мотор 1.5 литра 8 клапанный.

  1. — контроллер;
  2. — колодка жгута системы зажигания к жгуту салонной группы АБС;
  3. — колодка диагностики;
  4. — датчик-сигнализатор иммобилизатора(АПС);
  5. — блок управления иммобилизатором(АПС);
  6. — катушка зажигания;
  7. — свечи зажигания;
  8. — форсунки;
  9. — электробензонасос;
  10. — колодка жгута системы зажигания к жгуту электробензонасоса;
  11. — колодка жгута датчика уровня топлива к жгуту системы зажигания;
  12. — колодка жгута системы зажигания к жгуту форсунок;
  13. — колодка жгута форсунок к жгуту системы зажигания;
  14. — датчик скорости;
  15. — регулятор холостого хода;
  16. — датчик положения дроссельной заслонки;
  17. — датчик температуры охлаждающей жидкости;
  18. — датчик массового расхода воздуха;
  19. — датчик положения распределительного вала(фаз);
  20. — датчик кислорода;
  21. — датчик положения коленчатого вала;
  22. — датчик детонации;
  23. — электромагнитный клапан продувки адсорбера;
  24. — колодка жгута системы зажигания к жгуту панели приборов;
  25. — предохранитель цепи питания контроллера;
  26. — реле зажигания;
  27. — предохранитель реле зажигания;
  28. — предохранитель цепи питания электробензонасоса;
  29. — реле электробензонасоса;
  30. — реле электровентилятора;
  31. — колодка жгута системы зажигания к жгуту кондиционера;
  32. — колодки жгута системы зажигания к жгута переднего;
  33. — электровентилятор системы охлаждения;
  34. — колодка жгута панели приборов к жгуту системы зажигания;
  35. — выключатель зажигания;
  36. — комбинация приборов;
  37. — блок бортовой системы контроля;
  38. — реле стартёра;
  39. — монтажный блок;
  1. — колодка жгута проводов катушек зажигания к жгуту системы зажигания;
  2. — колодка жгута системы зажигания к жгуту проводов катушек зажигания;
  3. — катушки зажигания;
  4. — датчик-сигнализатор иммобилизатора;
  5. — блок управления иммобилизатором;
  6. — свечи зажигания;
  7. — форсунки;
  8. — колодка диагностики;
  9. — колодка жгута системы зажигания к жгуту салонной группы АБС;
  10. — контроллер;
  11. — электробензонасос;
  12. — колодка жгута системы зажигания к жгуту датчика уровня топлива;
  13. — колодка жгута датчика уровня топлива к жгуту системы зажигания;
  14. — колодка жгута системы зажигания к жгуту форсунок;
  15. — колодка жгута форсунок к жгуту системы зажигания;
  16. — колодка жгута системы зажигания к жгуту боковых дверей;
  17. — датчик скорости;
  18. — регулятор холостого хода;
  19. — датчик положения дроссельной заслонки;
  20. — датчик температуры охлаждающей жидкости;
  21. — датчик массового расхода воздуха;
  22. — датчик контрольной лампы давления масла;
  23. — датчик положения распределительного вала(фаз);
  24. — датчик кислорода;
  25. — датчик положения коленчатого вала;
  26. — датчик детонации;
  27. — электромагнтный клапан продувки адсорбера;
  28. — датчик указателя температуры охлаждающей жидкости;
  29. — колодка жгута системы зажигания к жгуту панели приборов;
  30. — колодка жгута панели приборов к жгуту системы зажигания;
  31. — реле зажигания;
  32. — предохранитель реле зажигания;
  33. — предохранитель цепи питания электробензонасоса;
  34. — реле электробензонасоса;
  35. — реле электровентилятора;
  36. — предохранитель цепи питания контроллера;
  37. — колодка жгута системы зажигания к соединителю кондиционера;
  38. — комбинация приборов;
  39. — выключатель зажигания;
  40. — электровентилятор системы охлаждения;
  41. — блок бортовой системы контроля;
  42. — дополнительное реле стартёра;
  43. — контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
  44. — контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
  45. — маршрутный компьютер;
  46. — диагностический разъём;
    А,Е — к клемме «плюс» аккумуляторной батареи; В1 — точка заземления жгута проводов катушек зажигания; В2 — точка заземления жгута датчика уровня топлива; В3,В4 — точки заземления жгута системы зажигания; С — к стартёру; D — к выключателю плафона освещения салона двери водителя;

Схема системы управления двигателем (эсуд) евро-3 bosch 7.9.7 , м73 ваз-2113, 2114 и 2115 (2111-1411020-30). мотор 1.6 литра 8 клапанный.

1 — контроллер; 2 — колодка жгута системы зажигания к жгуту салонной группы АБС; 3 — колодка диагностики; 4 — датчик-сигнализатор иммобилизатора(АПС); 5 — блок управления иммобилизатором(АПС); 6 — катушка зажигания; 7 — свечи зажигания; 8 — форсунки;

9 — электробензонасос; 10 — колодка жгута системы зажигания к жгуту датчика уровня топлива; 11 — колодка жгута датчика уровня топлива к жгуту системы зажигания; 12 — колодка жгута системы зажигания к жгуту форсунок; 13 — колодка жгута форсунок к жгуту системы зажигания;

14 — датчик скорости; 15 — регулятор холостого хода; 16 — датчик положения дроссельной заслонки; 17 — датчик температуры охлаждающей жидкости; 18 — датчик массового расхода воздуха; 19 — датчик положения распределительного вала(фаз); 20 — датчик кислорода управляющий;

21 — датчик положения коленчатого вала; 22 — датчик детонации; 23 — электромагнитный клапан продувки адсорбера; 24 — датчик неровной дороги; 25 — датчик кислорода диагностический; 26 — колодка жгута системы зажигания к жгуту панели приборов; 27 — предохранитель цепи питания контроллера;

28 — реле зажигания; 29 — предохранитель реле зажигания; 30 — предохранитель цепи питания электробензонасоса; 31 — реле электробензонасоса; 32 — реле электровентилятора; 33 — колодка жгута системы зажигания к жгуту кондиционера; 34 — колодки жгута системы зажигания к жгута переднего;

А — к клемме «плюс» аккумуляторной батареи; В1 — точка заземления жгута датчика уровня топлива; В2,В3 — точки заземления жгута системы зажигания;

Схема системы управления двигателем (эсуд) евро-3 bosch 7.9.7 , м73 ваз-2113, 2114 и 2115 (21124-1411020-10). мотор 1.6 литра 16 клапанный с индивидуальными катушками зажигания и двумя датчиками кислорода.

1 — колодка жгута проводов катушек зажигания к жгуту системы зажигания; 2 — колодка жгута системы зажигания к жгуту проводов катушек зажигания; 3 — катушки зажигания; 4 — датчик-сигнализатор иммобилизатора; 5 — блок управления иммобилизатором; 6 — свечи зажигания; 7 — форсунки;

8 — колодка диагностики; 9 — колодка жгута системы зажигания к жгуту салонной группы АБС; 10 — контроллер; 11 — электробензонасос; 12 — колодка жгута системы зажигания к жгуту датчика уровня топлива; 13 — колодка жгута датчика уровня топлива к жгуту системы зажигания;

14 — колодка жгута системы зажигания к жгуту форсунок; 15 — колодка жгута форсунок к жгуту системы зажигания; 16 — колодка жгута системы зажигания к жгуту боковых дверей; 17 — датчик скорости; 18 — регулятор холостого хода; 19 — датчик положения дроссельной заслонки;

20 — датчик температуры охлаждающей жидкости; 21 — датчик массового расхода воздуха; 22 — датчик контрольной лампы давления масла; 23 — датчик положения распределительного вала(фаз); 24 — датчик кислорода управляющий; 25 — датчик положения коленчатого вала;

26 — датчик детонации; 27 — электромагнтный клапан продувки адсорбера; 28 — датчик кислорода диагностический; 29 — датчик указателя температуры охлаждающей жидкости; 30 — колодка жгута системы зажигания к жгуту панели приборов; 31 — колодка жгута панели приборов к жгуту системы зажигания;

32 — реле зажигания; 33 — предохранитель реле зажигания; 34 — предохранитель цепи питания электробензонасоса; 35 — реле электробензонасоса; 36 — реле электровентилятора; 37 — предохранитель цепи питания контроллера; 38 — колодка жгута системы зажигания к соединителю кондиционера;

39 — датчик неровной дороги; 40 — комбинация приборов; 41 — выключатель зажигания; 42 — электровентилятор системы охлаждения; 43 — блок бортовой системы контроля; 44 — дополнительное реле стартёра; 45 — контакты 8-клеммных колодок жгута панели приборов и жгута переднего;

А,Е — к клемме «плюс» аккумуляторной батареи; В1 — точка заземления жгута проводов катушек зажигания; В2,В3 — точки заземления жгута системы зажигания; В4 — точка заземления жгута датчика уровня топлива; С — к стартёру; D — к выключателю плафона освещения салона двери водителя;

Ходовой механизм

Исправная подвеска – залог безопасного передвижения машины, поэтому нужно не только своевременно реагировать на возможные неприятности, но и проводить периодическую диагностику. К тому же любая поломка в этой области не позволит выставить развал-схождение Осмотрим агрегаты, наиболее подверженные поломки агрегаты «ходовки».

Уровень изнашивания определяется по положению кузова.

Чистый корпус и бесшумная работа – главные признаки справных деталей. Довольно часто изнашиваются уплотнительные резинки, что приводит к неприятному постукиванию. Закрепленный амортизатор не должен иметь люфт.

Они же сайлент-блоки в нашем случае соединенные с нижними рычагами. Диагностика осуществляется с помощью монтировки, сверху на шаровую прилагается усилие вследствие чего палец не должен болтаться. В другом случае, придется снять шаровую с кулака и пошевелить палец, если он вращается легко, без применения силы – негодна шаровая. Когда же ход пальца тугой, скорее всего – проблемы с кулаком.

Физическую их поломку определить несложно, но здесь чаще докучают уплотнительные резинки. Для их диагностики тяги раскачивают на определение люфта.

О его поломки сигнализирует характерный гул во время вращения колеса.

  1. Наконечники и рулевые тяги.

Проверяют поворачивая колесо руками, параллельно контролирую рукой непосредственно тягу. В исправном варианте зазор отсутствует.

При ее поломке, на руле непременно почувствуется люфт, а также появятся посторонние звуки.

Знакомое многим потрескивание при повороте руля, устраняется заменой детали.

Оцените статью
OBD
Добавить комментарий

Adblock
detector
