Что такое автосканер elm 327?

ELM327 – это пользовательский интерфейс, позволяющий автовладельцу подключаться к ЭБУ двигателя и автомобильным датчикам не имея профессионального оборудования для диагностики. По сути, он представляет собой наиболее простой мультибрендовый диагностический сканер, подключаемый в специальный разъём.

В роли сопутствующего программно-аппаратного обеспечения выступают ваш ноутбук, планшетный компьютер или смартфон с нужными программами, о которых будет рассказано далее.

Неисправности в ходе эксплуатации авто, к сожалению неизбежны. Зачастую бывает так, что сама машина работает и ездит  как обычно, но электроника уже подает тревожные сигналы. Они записываются в память ЭБУ в виде кодов и расшифровка этих кодов, это первый шаг к устранению неполадок. Для этого и нужен сканер современному автолюбителю.

К сожалению, самостоятельно устройство не может истолковать найденные ошибки, поэтому необходимо программное обеспечение, которое поможет их расшифровать. Все коды и их значения  легко найти в интернете. Стоит только учесть, что модели блоков управления  бывают разные, и потому могут отличаться и коды. Но и это, решается установкой дополнительного  ПО  на ваш  смартфон.

Преимущества использования прибора:

• дешевизна;
• предельная простота;
• много совместимых программ;
• разные способы подключения;
• возможность убирать ошибки ECU;
• получение данных от датчиков, относящихся к двигателю;
• получение данных о состоянии машины в реальном времени (виртуальная панель приборов).

Таким образом, это простое устройство подойдёт каждому, кто хочет просто проверить состояние автомобиля, не вникая при этом в премудрости диагностики. Настоящая диагностика сложнее, чем простое считывание ошибок, но  зная о них уже можно о чём-то судить.

Что делать, чтобы elm327 соединился с эбу?

Важно знать

При такой проблеме первое, что нужно сделать — попробовать подсоединить гаджет к соответствующему разъему, расположенному в автомобиле.

Алгоритм действий, в соответствии с инструкцией, при этом будет таков:

1. Для начала надо выполнить диагностику целостности контактов и произвести очистку разъема, после чего попробовать осуществить подключение по беспроводной связи. При необходимости нужно воспользоваться специальным переходником. Место расположения диагностического разъема рекомендуется уточнить в сервисном руководстве.
2. Если устройство успешно подключится к OBD, надо произвести запуск силового агрегата. После старта мотора блок управления либо определит адаптер, либо нет.
3. Затем надо произвести синхронизацию адаптера со смартфоном или компьютером. Мобильное устройство должно функционировать на платформе Андроид, поскольку с другими операционными системами прибор не работает. Синхронизация осуществляется с использованием беспроводного канала связи Блютуз. Для этого надо войти в настройки канала и включить его, выполнив поиск доступных устройств. После того, как телефон выявит устройство, к нему надо будет подключиться, используя определенный код. Комбинация может быть разной, но, как правило, это цифры 0000, 1111, 1234, 6789.
4. Если соединение было выполнено успешно, нужно запустить на мобильном устройстве программу для диагностики. Настройка утилиты осуществляется с учетом особенностей и технических параметров автомобиля. На этом этапе важно следовать данным, указанным в инструкции.
5. Если все действия выполнены правильно, то утилита начинает процедуру диагностики. Программа выдаст информацию касательно работы силового агрегата и основных систем, расположенных в автомобиле, включая все контроллеры и регуляторы. В случае, если синхронизация не была успешной и ELM327 не подключается к ЭБУ, необходимо добавить строки инициализации.
6. Последние строго индивидуальны и могут применяться на определенных моделях транспортных средств, их нужно добавляться вручную. Все строки инициализации указываются в сервисном руководстве или в Сети.

Elm327 — автосканер с bluetooth

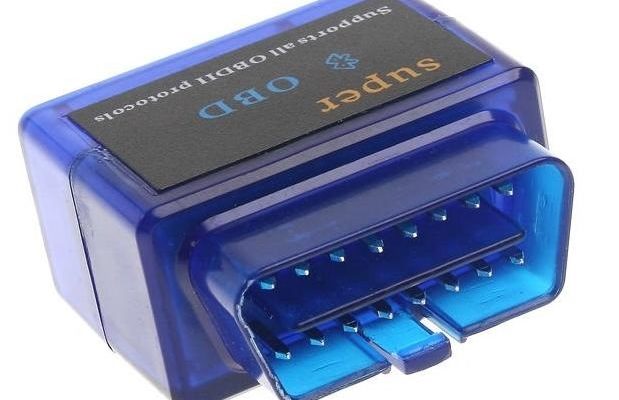

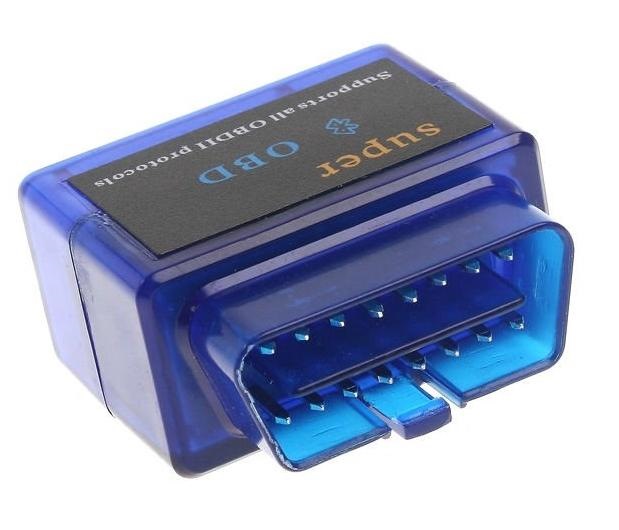

Диагностический адаптер ELM327 mini BLUETOOTH — это специальное блютуз-устройство, которое позволяет оперативно произвести диагностику автомобиля, выявить ошибки в ЭБУ(электронный блок управления двигателем), понять их причину и устранить, не прибегая при этом к помощи квалифицированных специалистов(услуги которых весьма сильно бьют по карману).

Автосканер для диагностики марки elm327 mini появился на Российском рынке относительно недавно, но уже сегодня его использует большое количество автолюбителей, этот факт напрямую связан с тем, что такие устройства, как например, рассматриваемый нами адаптер ELM327 BLUETOOTH обладает рядом неоспоримых преимуществ относительно обычного посещения специалиста по диагностике автомобиля:

• Компактность — устройство ELM327 RUS, довольно миниатюрно, легко прячется в бардачке автомобиля, и при необходимости достается от туда и подключается непосредственно к ЭБУ автомобиля;

•

  Простота и удобство в использовании

  — сегодня, в сети можно найти очень много софта, способного правильно взаимодействовать с автосканером и отображать всю информацию по состоянию Вашего автомобиля даже на дисплее смартфона(программы есть для всех типов ПО);

• Точность считываемых результатов — при правильном использовании автомобильного сканера все данные получаемые Вами обладают 100% точностью, что позволяет легко понять текущее состояние автомобиля, и при необходимости сбросить текущие ошибки самостоятельно;
• Экономия средств на диагностику и ремонт — наличие такого гаджета не только дает возможность экономить на посещении автосервиса для платной диагностики автомобиля, но и позволяет Вам оперативно реагировать на неполадки, и как следствие избежать дорогостоящего ремонта.

Как Вы уже поняли иметь в своем распоряжении автосканер — это не пустая трата денег, а выгодное вложение, которое в будущем позволит сэкономить кучу денег.

Elm327 не подключается к эбу

Внимание! в зависимости от версии android, шаги, необходимые для связи телефона с адаптером могут различаться!

Откройте системные настройки вашего телефона (настройки Android, не Car Scanner) и перейдите в раздел Bluetooth. Включите Bluetooth.

Вам необходимо добавить новое Bluetooth устройство. В некоторых версиях Android поиск Bluetooth устройств начинается сразу после перехода в раздел Bluetooth и включения Bluetooth, а в других нужно выбрать пункт «Добавить новое устройство» (название также может отличаться).

Подождите немного пока идет обнаружение Bluetooth устройств, находящихся поблизости и найдите в списке обнаруженных устройств ваш адаптер.

Обычно адаптер называется “OBDII”, “obd2” или что-то в этом роде. Если у вас фирменный адаптер, то его название может быть схожим с названием бренда производителя (например «Viecar», «VLink») и т.д.

ВНИМАНИЕ! Адаптер никогда не называется брендом или моделью вашего автомобиля и никогда не называется «MY CAR». Не путайте адаптер с мультимедийной системой вашего автомобиля!

Нажмите на адаптер. Для многих адаптеров требуется ввод ПИН-кода (пароля).

Обычно ПИН-код «0000», «1234», «7890» или «1111», но если эти пароли не подходят, то обратитесь к документации от вашего адаптера или к продавцу.

Шаг №2: Выбор адаптера в Car Scanner.

Откройте Car Scanner и перейдите в настройки (кнопка в виде шестеренки в правом верхнем углу)

Выберите «Подключение»

Выберите тип подключения: Buetooth (не выбирайте Bluetooth LE (4.0) — это совершенно другая технология связи!)

Нажмите на кнопку «Выбрать устройство». Вы перейдете в окно поиска находящихся рядом устройств Bluetooth.

Подождите, пока ваш адаптер будет обнаружен.

Нажмите на него.

Вот и все, настройка подключения завершена. Теперь Вам нужно просто нажать на большую зеленую кнопку «Подключить» на главном экране программы.

Для каких автомобилей подходит elm327?

Работа автомобильных адаптеров ЕМЛ327 ЮСБ возможна на определенных моделях машин:

• Шевроле Нива;
• ВАЗ 2105, 2107, 2110, 2114, 111740, Калина;
• УАЗ Патриот;
• Лада Гранта, Приора;
• ТАГАЗ;
• ГАЗ 31105, 2217;
• Акура Интегра, RSX, 2.3 DCI;
• Альфа Ромео 166, 147, Спайдер;
• Ауди А4, А6, ТТ;
• БМВ 316, 318, Е46, 325, 328, Е90, 520, 540, 740, 760, Х3, Х5, Z3, 320, 530, Х6;
• Бьюик Лесабре, Рендезвуз;
• BYD F3;
• Шевроле Астро, Аваланс, Камаро, Кавальер, Каптива, Колорадо, Корсика, Импала, Лачетти, С10, Сильверадо, ТрейлБлейзер, Вентур, Старкрафт;
• Чери Амулет, А13;
• Крайслер Циррус, Крузер, Гранд Вояжер, Интерпид, Себринг;
• Ситроен С2, С3, С5, Сксо, Ксара, Пикассо;
• Дайхатцу;
• Дэу Ланос, Матиз, Нексия;
• Додж Караван, Дакота, Интерпид, Неон, Рам;
• Фиат Добло, Пунто, Мареа, Стило;
• Форд Кроун, Е350, Эскейп, Эскорт, Эксплорер, Фиеста, Фокус, Фьюжен, Маверик, Мондео, Мустанг, Проб, Ренджер, С-Мак, Скорпио, Таурус, Виндстар, Гэлакси, Т280, Транзит, Турнео;
• GMC;
• Хонда Аккорд, Цивик, CR-v, R-v, Фит, Элемент, Одиссей, Паспорт, Прелюд;
• Хендай Акцент, Элантра, Гетз, Матрикс, I20, Тибурон, СОлярис, Санта-Фе, Гранд Старех;
• Инфинити;
• Исузу;
• Ягуар;
• Джип Чероки, Гранд Чероки, Вранглер;
• Киа Церато, Рио, Спектра, Седона, Соренто, Соул, Карнивал, Бонго;
• Лексус;
• Мазда Демио, 3, 323, 6, СХ7, МХ-5, RX-8, Кседос;
• Мерседес;
• Митсубиси Монтеро Спорт, Каризма, Галант, Диамант, Кольт, Эклипс, Лансер, Аутлендер, Спейс, Паджеро;
• Ниссан Альтима, Альмера, Жук, Максима, Мурано, Патфайндер, Примьера, Сентра, Вингроад, Тиида, Ноут, Наварра;
• Опель Астра, Корса, Зафира, Вектра, Омега, Виваро;
• Пежо 206, 307, 308, 406;
• Понтиак;
• Порше;
• Рено Логан, Дастер, Меган, Сафран, Сандеро, Твинго, Клио, Эспейс, Лагуна, Сценик, Траффик, RX-4;
• Сааб 9-5, 900;
• Сатурн;
• Сеат Толедо, Леон, Ибица, Кордоба, Толедо;
• Шкода Фелиция, Октавиа, Фабия;
• Смарт;
• Ссанг Йонг;
• Субару Форестер, Импреза, Легаси, Аутбек;
• Сузуки Игниз, Витара, Вагон;
• Тойота Аурис, Авенсис, Авалон, Камри, Карина, Корона, Королла, Матрикс, Ланд Крузер, Рав4, Виста;
• Фольксваген Гольф, Джетта, Пассат, Поло, Сантана, Раббит, Туарег, Кадди, Туаран, Тигуан, Транспортер;
• Вольво 960, S40, S60, S70, S90, V40, V70, ХС70, ХС90.

Как решить проблему самостоятельно?

В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины.

Как известно, адаптеры этого типа позволяют осуществлять подключение к блока управления в большинстве транспортных средств зарубежного производства, выпущенных после 1996 года. Итак, как же решить проблему своими силами?

Для начала следует правильно осуществить подключение адаптера:

1. В первую очередь, необходимо подключить устройство к гнезду бортового компьютера транспортного средства. Как правило, проблем с подключением у автовладельцев не возникает, но на некоторых моделях авто приходится дополнительно использовать переходники. В большинстве случаев гнездо для подключения расположено под рулем авто, иногда оно находится в вещевом ящике либо под ним. Также разъем может находиться неподалеку от прикуривателя.
2. Далее, необходимо завести двигатель машины — не включить зажигание, а именно завести. В зависимости от модели авто, блок управления может попросту не видеть адаптер без запуска мотора.
3. После этого нужно синхронизировать адаптер с мобильным гаджетом на платформе Андроид, для этого используется беспроводное соединение Bluetooth. Чтобы сделать это, зайдите в конфигурацию Bluetooth и сначала включите функцию, после чего осуществите поиск доступных элементов. Когда адаптер обнаружится, к нему нужно подсоединиться, для подключения используется специальный код. Это может быть 0000, 1111, 1234 либо 6789.
4. Когда девайс успешно подключен к мобильному гаджету, необходимо зайти в утилиту. В программе следует найти конфигурацию и настроить ее в соответствии со всеми нужными параметрами, в зависимости от авто. Процедура настройки может различаться в зависимости от ПО, однако принцип везде один и тот же. Вам необходимо найти адаптер, синхронизированный с мобильным телефоном.
5. Если вы все сделали правильно, то утилита должна начать работу. Вы сможете считать всю необходимую информацию о работе оборудования, систем и датчиков. Но если синхронизироваться не удалось, то можно попробовать решить проблему добавлением строк инициализации. Строки инициализации индивидуальны для каждой отдельной модели транспортного средства — они добавляются вручную. Список со строками инициализации, которые необходимо вводить при подключении оборудования, приведен ниже. Чтобы результат был правильный, необходимо в память добавлять только те строки, которые точно соответствуют модели транспортного средства.

Строки инициализации для гаджетаИнформация для разных автомобилей, которые нужно добавить в память>Видео «Обзор и тестирование диагностического гаджета ELM327»

Подробная информация о девайсе ELM327 приведена на видео ниже (автор видео — S KITAYA).

Подключение адаптера elm327 wi-fi к смартфону на ос android

Протокол j1850 pwm

Чтобы обеспечить правильную работу автосканера для диагностики, Вам нужно иметь при себе устройство с установленным и настроенным ПО(смартфон, планшет, ноутбук или даже настольный компьютер).

Вы можете пользоваться как ПО, идущим в комплекте, либо найти подходящую программу в интернете(если Вас по какой-то причине не устроит ПО идущее в комплекте).

Если elm327 не подключается с ЭБУ, необходимо уточнить в чем причина — брак автосканера, или простая несовместимость.

Автосканер ELM327 может работать не только посредством bluetooth, но также и через wi-fi сети или же при помощи USB-кабеля. Стандартный размер автосканера примерно 5х3 сантиметра, но бывают и более уменьшенные версии.

Автосканеры, работающие посредством bluetooth обладают наибольшей популярностью, так как по своему устройству они значительно надежнее, а работа с ними наиболее проста, удобна и интуитивно. Помимо всего прочего, автосканеры ELM327 серии 1,5 подходят для большей части автомобилей. Перейдя по ссылке, Вы можете купить автосканер ELM327 у проверенного поставщика.

Сейчас на рынке автосканеров можно встретить модели серии 1,6 и 2,1 но покупать их не стоит, так как данные устройства имеют ряд ограничений, в частности они касаются совместимости с ЭБУ многих марок автомобилей. Так что обязательно при покупке уточняйте какой серии адаптер. Если автосканер не подключается к ЭБУ — обязательно свяжитесь с технической поддержкой и уточните причину.

Сравнительный обзор диагностического софта (таблица)

Характеристики и возможности автосканера elm327

В комплекте поставки Вы найдете сам автосканер elm327 bluetooth, для диагностики автомобиля, а также специальный диск с базовым программным обеспечением а также elm327 инструкция. Как правило диском никто не пользуется(так как он на английском языке).

Все сразу идут в интернет, и скачивают наиболее подходящую программу, о них мы поговорим ниже. Принцип работы сканера предельно прост — Вы подключаете адаптер к блоку управления двигателем, затем находите его по bluetooth при помощи любого поддерживаемого устройства(смартфон, планшет, ноутбук), открываете заранее установленную программу и все данные уже у Вас перед глазами.

Теперь более подробно о задачах, которые данное устройство сможет помочь Вам выполнить:

• Мониторинг показателей датчиков установленных на Вашем автомобиле;
• Выявление вышедших из строя датчиков и проверка правильности показателей датчиков;
• Мониторинг и считывание показателей кодов ошибок(разъяснение значения каждого кода);
• Возможность самостоятельного сброса ошибок в режиме реального времени;

Вообще, возможности автосканера EML327 Bluetooth, напрямую зависят от программного обеспечения которое у Вас установлено.

Если Вы не знаете где находится диагностический разъем блока управления двигателем, попробуйте посмотреть в следующих местах:

• Под крышкой блока предохранителей;
• В бардачке(Например это машина марки Renault);
• Под панелью приборов.

Чем отличаются версии 1.5 и 2.1?

На АлиЭкспрессе можно купить китайские версии сканера ELM327 с разной прошивкой: версия 1,5 и 2,1. Самые главные отличия вот в чем:

Версия 1.5 — это точная копия оригинала, китайцы своего ничего не добавляли, а просто все детали сканера скопировали и собрали.

Покупать такой прибор лучше покупать у проверенных продавцов, чтобы не купить сканер совсем низкого качества, подвальной сборки. Версия 1,5 подходит для большинства современных и более старых автомобилей. В целом, устройство надежное и работает стабильно.

Версия 2.1 — это более новая прошивка, которая установлена в то же самое устройство. Правда над софтом поработали китайские разработчики и убрали некоторые функции, так как считали, что они не нужны.

Поэтому более старые автомобили, которым более 10 лет, не всегда обнаруживают это устройство. Так что, купив ELM327 в версии 2.1 не получится подключиться к ЭБУ более старого автомобиля. Кроме того, версия 2.1 не такая стабильная, как 1.5.

Несмотря на то, что на большинстве профессиональных сканеров раз в год обновляется прошивка, над которой работают программисты и добавляют в базу новые модели автомобилей, версия 1.5 будет жить еще долго.

Потому что даже в новых автомобилях продолжают использовать старые электронные блоки управления. Поэтому, лучше покупать ELM327 в версии 1.5, она работает стабильно и подходит для большинства автомобилей.
