Подключение k line адаптера

Подключение k line адаптера ОБД2
Содержание
  1. Что в автомобиле можно проверить с помощью компьютерной диагностики
  2. Введение в компьютерную диагностику, подходы к реализации технологии
  3. Система управления двигателем: основные компоненты, принцип работы
  4. Delphipro
  5. Elm адаптер с переключателем
  6. Elm327
  7. K line usb vag com kkl 409 (русская версия)
  8. K‑line: новый взгляд на привычные вещи.
  9. Vag 18.9 pro
  10. Vag адаптеры для диагностики автомобиля
  11. Адаптеры, существующие на рынке
  12. Вася диагност 19.10.0 pro
  13. Вопрос-ответ — интернет-магазин «elm327rus» в новосибирске
  14. Инструкции по подключению адаптеров elm327, k-line, op com
  15. Инструкция по диагностике авто с помощью ноутбука в 10 шагов
  16. Кабель и переходники для obd-2
  17. Переходники и удлинители obd-2, существующие на рынке
  18. Программы, подходящие для автомобилей ваз
  19. Простая схема на 2‑х транзисторах
  20. Распиновка разъема obd-2
  21. Расшифровка диагностических кодов протокола obd-2
  22. Сканер
  23. Сканеры на базе чипа elm327

Что в автомобиле можно проверить с помощью компьютерной диагностики

По описанию ЭБУ можно сделать краткие выводы, чем именно полезна диагностика, и что можно проверить с помощью ноутбука, сканера и ПО.

При правильном подходе автовладелец или мастер на СТО выявляет причину поломки после сравнения текущих и заводских показателей. При значительном расхождении параметров выпадает ошибка, по которой можно судить о характере неисправности.

Диагностика автомобиля с помощью ноутбука позволяет проверить следующие элементы авто:

  1. Двигатель. Проверка необходима при перегреве мотора, повышении расхода топлива, сбоях в работе, проблемах с пуском или появлении посторонних шумов. Не обойтись без диагностики при появлении ошибки Check Engine на приборной панели. С помощью компьютера можно посмотреть скорость ХХ, производительность мотора, позицию заслонки дросселя и число оборотов. Своевременное выполнение работ позволяет вовремя внести изменения в машину и избежать дорогого ремонта. Подключение k line адаптера
  2. АКПП. Компьютерная диагностика помогает определить состояние коробки-автомат. Работа выполняется при трудностях с включением какой-либо скорости, появлении шумов и сбоях в работе, симптомах течи масла и т. д. Во время работ считываются коды ошибок ЭБУ, собираются и контролируются параметры температурных датчиков, анализируется позиция ручки АКПП и т. д.
  3. Подвеска. Во время компьютерной диагностики с помощью ноутбука можно изучить состояние ходовой автомобиля. Проверка необходима при появлении гула или стука в подвеске, чрезмерном износе шин, странном гуле при движении, ошибках в работе ABS и т. д.
  4. Возможна проверка и других электронных систем, все зависит от конкретной марки автомобиля.

Компьютерная диагностика полезна и при покупке машины, ведь с ее помощью можно узнать состояние ТС, работоспособность всех систем, наличие ошибок и неисправностей.

Многие продавцы «глушат» лампочку Check Engine, чтобы она не отпугивала покупателей. Своевременная проверка позволяет выявить проблему и отказаться от сделки с недобросовестным продавцом.

После изучения электроники авто можно сделать вывод о пробеге, оценить расходы на ремонт и принять решение об актуальности покупки машины.

Введение в компьютерную диагностику, подходы к реализации технологии

Диагностика автомобиля с помощью телефона, ПК или ноутбука — далеко не новшество современном мире. Первые зародыши технологии появились 40 лет назад, когда в 1980-м компания Дженерал Моторс предусмотрела на своих авто интерфейс для диагностики ALDL. Его целью был контроль состояния всей электронной части машины и ECM-протокола.

Аббревиатура OBD дословно расшифровывается как On-Board Diagnostics или бортовая диагностика.

Официально система OBD-1 запущена в 1991 году, а спустя пять лет специалисты создали единый протокол для диагностики, действующий и в 2020 году — OBD-2.

Он используется для авто, которые производятся в Канаде и США. В Японии и Европе имеются другие аналоги — EOBD и JOBD соответственно.

Диагностика реализуется с помощью разъема, расположенного в районе рулевой колонки или в другом месте (зависит от модели машины).

Тип OBD-2 считается стандартным, что позволяет подключать к нему разные устройства для снятия информаций с бортового компьютера. Для проверки применяется специальный сканер, ПО и компьютер (ноутбук).

При наличии этих комплектующих диагностику можно провести своими руками и определить основные ошибки.

Сбои в работе системы авто выдаются в виде кодов. Часть из них характерна для всех автомобилей, но есть и такие, которые индивидуальны для конкретных моделей.

После получения информации автовладелец принимает решение по ремонту и его стоимости. Информация, полученная таким путем, отличается высокой точностью и позволяет сэкономить время на диагностику машины.

Система управления двигателем: основные компоненты, принцип работы

Главный элемент системы управления силовым узлом — ЭБУ. Аббревиатура расшифровывается, как «Электронный Блок Управления».

Задача контроллера состоит в сборе информации от многочисленных датчиков с последующей обработкой полученных сведений и передачей команд исполнительным элементам.

ЭБУ является неизменным элементом бортовой сети машины. Он постоянно обменивается данными с АБС, АКПП, системами безопасности и стабилизации, круиз- и климат-контролем.

Информация передается по шине типа CAN, объединяющей электронные и цифровые устройства машины в общий интерфейс. Такой принцип работы позволяет ЭБУ контролировать процессы, которые происходят в автомобиле.

Код ошибки:  Диагностика авто: OBD2 автосканер ошибок RuTorque Мод Apk 1.9.01 [разблокирована] бесплатная загрузка: 5.97 MB

Базовые функции ЭБУ:

  1. Контроль и управление подачей горючего в двигателях инжекторного типа.
  2. Оптимизация работы зажигания.
  3. Регулирования фаз газораспределения.
  4. Анализ компонентов выхлопных газов.
  5. Регулирование температуры и ее поддержание на оптимальном уровне.
  6. Контроль работы системы рециркуляции газов и т. д.

На ЭБУ приходят сведения о позиции коленвала и частоте его вращения, скорости машины, напряжении сети и т. д. Всего в устройство поступают данные с более чем двух десятков датчиков.

Также в контроллере предусмотрена система, информирующая человека о поломках или сбоях в работе. Об ошибке свидетельствует зажигание лампочки Check Engine.

Для каждого сбоя предусмотрен индивидуальный код, а собранные данные хранятся в памяти и предоставляются по запросу автовладельца.

Подробно разобраться как это работает можно на примерах:

Delphipro

Сканер DelphiPRO применяется для диагностики легковых и грузовых авто, а также автобусов, изготовленных в период с 1996 по 2021 года. В группу поддерживаемых моделей входят и отечественные авто.

С помощью устройства можно быстро и точно определить поломку машину, узнать причину и отыскать место повреждения.

Меню DelphiPRO предусмотрено на русском языке, что исключает трудности с диагностикой своими руками.

При выборе будьте внимательны и не экономьте на покупке. Рынок переполнен дешевыми аналогами, имеющими ограниченную функциональность, и подходят они не для всех авто.

В качественных адаптерах установлены реле NEC производства Японии, а также CAN фильтры.

Возможности:

  1. Диагностика легковых и грузовых авто. Устройство DelphiPRO работает почти с 50 марками авто, произведенных в Америке, Азии и Европы.
  2. Обнуление сервисных интервалов.
  3. Работа с протоколами OBD-2/ EOBD ISO11898-2 CAN, SAE J1850 VPW, SAE J2411, ISO9141-2, SAE J1850 PWM, SAE J1708.
  4. Получение данных и сброс кодов диагностики.
  5. Получение информации по VIN коду.
  6. Контроль параметров с выводом на экран в режиме онлайн.
  7. Внесение изменений в ЭБУ и т. д.

С помощью DelphiPRO доступна диагностика АКПП, зажигания, мотора, кузовной электроники, трансмиссии, приборной панели, тормозов и смежных систем, подушек безопасности и т. д.

Для работы потребуется ПК или ноутбук, кабель или Блютуз.

Elm адаптер с переключателем

Адаптер ELM с переключателем представляет собой сканер для диагностики автомобилей марок Мазда и Форд. С его помощью можно быстро узнать характеристики автомобиля, определить его слабые места и неисправности (при наличии).

Модель ELM адаптер с переключателем взаимодействует с MS Can и Hs Can.

Главная особенность — особый вид чипа, на котором выполнено устройство. Важно учесть, что в подделках применяется микросхема, имеющая ограниченные функции и подходящая для небольшого перечня авто.

В оригинальном адаптере применяется чип типа PIC18F25K80. На сегодня он работает со 100% блоками поддерживаемых авто.

Функции ELM адаптера с переключателем:

  1. Вычисление конфигурации бортовой сети.
  2. Чтение и обнуление кодов ошибок.
  3. Считывание информации с модульных датчиков.
  4. Проведение диагностических тестов и сервисных процедур.

Особенность адаптера — наличие переключателя, позволяющего менять режим между двумя типами CAN (высоким и низким). Для получения полного функционала необходимо иметь USB-кабель elm 327.

Elm327

Сканеры ELM327 (про них мы уже упоминали выше) — адаптеры OBD2 на русском языке, позволяющие автовладельцу самостоятельно считать ошибки и устранить их без обращения на СТО.

Они отличаются типом интерфейса (русский, английский), способом подключения (блютуз, Вай-Фай или через USB), поддерживаемыми ОС (Андроид, Windows 7/8.1/10, iOS.

При выборе обратите внимание на поддерживаемые устройства (ноутбук/ПК, телефон/планшет) и версию чипа (2.1 или 1.5).

Выделим популярные модели для разных типов подключения:

  1. Блютуз — Mini ELM327 bluetooth RUS v1.5, ELM327 bluetooth RUS v1.5, Konnwei KW901 bluetooth 4.0 on/off RUS, Vgate ELM327 obd scan bluetooth v1.5 RUS и другие.
  2. Вай Фай — ELM327 wi-fi v 1.5 RUS, Mini ELM327 wi-fi on/off RUS, Mini ELM327 v1.5 wi-fi RUS, ELM327 Vgate iСar2 wi-fi RUS, Konnwei KW903 wifi on/off RUS.
  3. USB — ELM327 usb RUS v1.5, ELM327 (wi-fi usb) RUS, ELM327 USB MA9213 Metall, Vgate ELM327 obd scan usb v1.5 RUS, мELM327 USB v1.5 с переключателем HS-CAN/MS-CAN.

Сразу отметим, что некоторые сканеры имеют универсальный тип подключения, к примеру, USB и Wi-Fi.

K line usb vag com kkl 409 (русская версия)

Представленный на нашем сайте диагностический адаптер K-Line произведен на заводском оборудовании стандарта качества «А» Мы не реализуем низкокачественные адаптеры выполненные кустарным способом с применением паяльной кислоты и дешевых комплектующих стандарта «B»,»C». Вы экономите время покупая качественное оборудование, которое не придется ремонтировать или возвращать. Мы уверены в качестве нашей продукции, именно поэтому мы даем годовую гарантию на все оборудование.

Код ошибки:  Эбу не отвечает проверьте подключение линии диагностики

Прибор построен на FTDI чипе, а значит он будет работать с более широким перечнем авто, в отличие от чипов CH340 которые можно купить дешевле, но они не будут поддерживать работу с низкоскоростными ЭБУ типо ДЭУ, Toyota и пр..

По Вашему желанию Вы можете добавить в заказ универсальный переходник под нестандартные разъемы автомобилей.

универсальный переходник для K Line адаптера

ДОРАБОТКА ПО ПИТАНИЮ АДАПТЕРА

vag com ftdi купить

Наш фирменный диск со всем необходимым софтом будет добавлен к Вашему прибору. Просто сравните стандартный диск с которым поставляют свое оборудование большинство магазинов и наш фирменный диск. Только у нас в комплект поставки так же входит софт для диагностики отдельных моделей снегоходов, квадроциклов и мотоциклов!

vag com купить

На каждом нашем диске Вы получаете не только программы, но и техническую документацию по наиболее распространенным маркам авто а именно (тех. регламенты, технологию обслуживания отдельных марок, схемы электропроводки, а так же многое другое) в ПОДАРОК!

Представленный диагностический k-line адаптер KKL USB это надежный помощник для диагностики автомобилей VAG-группы: VW, Audi, Seat, Skoda c 1988 по 2005 год выпуска (в зависимости от конкретной модели), по мимо этого данный диагностический адаптер  k line USB стоит купить для диагностики  отечественного автопрома марки ВАЗ, ГАЗ и УАЗ. Если Вы приобретаете адаптер для работы с автомобилями ВАЗ, то в комментарий при оформления заказа укажите «Для ВАЗ» и мыБЕСПЛАТНО добавим на Ваш диск к адаптеру,программы для прошивки ЭБУ и чип тюнинга, а так же ПО позволяющее производить диагностику работы форсунок, бензонасоса, различных реле и прочего.  Представленный адаптер так же поддерживает работу с автомобилями Daewoo, Chevrolet,Volvo, Opel, Subaru, Honda, Toyota, Nissan, Great Wall, Chery.

Диагностический адаптер k line VAG COM KKL 409 USB проводит диагностику и других марок автомобилей поддерживающих протоколы: ISO 9141-1,ISO 9141-2,KWP2000,ISO 14230.

Основные возможности:

— Считывание и удаление кодов неисправностей

— Осуществление кодирования блоков управления (включение или отключение различных функций)

— Возможность тестов исполнительных механизмов

— Функция активации исполнительных устройств

— Сброс и установка сервисных интервалов

— Отображение текущих параметров всех датчиков автомобиля в режиме реального времени с возможности производства сохранения показаний (таких как давление наддува турбины, показания расходомера (ДМРВ) и многих других)

— Производство адаптаций (изменение режимов работы заслонок и прочих исполнительных механизмов)

— Преобразование мили в км, фаренгейты в градусы для автомобилей американского рынка

— Возможность отображения критически важной информации о значениях регулировки впрыска для двигателей TDi в графической форме

— Регулировка констант (УОЗ, СО)

При работе с данным адаптером VAG COM KKL 409 USB в зависимости от марки диагностируемого авто, рекомендуем использовать следующий софт:

— для автомобилей Volkswagen, Audi, Seat и Skoda используйте программы: ВасяДиагност 1.1, VAG-COM, VAG Tool и их аналоги.

— для автомобилей Chevrolet Aveo, Lexus и подобных, используйте программы: Vehicle Explorer, OBD Scan Tech, OBD Tool и их аналоги.

— для автомобилей Daewoo рекомендуем программы: Sens Diag, Daewoo AKM (T-Monitor), Daewoo Scan, kwp_d и др. Возможно изменение и регулировка параметров двигателя без перепрошивки ЭБУ.

— для автомобилей Chevrolet Lacetti, Aveo используйте программу Chevrolet Explorer.

— для автомобиля Cherry Tiggo (ЭБУ Delphi MT20U) используйте программу Tiggo Diag

поддерживаемые автомобили

фирменная упаковка компании елм327.рф

Обратите внимание, в случае если у Вас автомобиль ВАЗ до 2004 года выпуска, то на нем будет стоять колодка gm12 pin. в данном случае Вам придется подключать адаптер через навесной монтаж либо можно заказать переходник на данную колодку

 В комплекте по мимо самого диагностического k line адаптера VAG COM KKL 409 USB идет диск с программным обеспечением и инструкция.

Инструкция по подключению VAG COM KKL 409 USB

Программы для K Line адаптера

Пример работы с данным адаптером на автомобиле ВАЗ

Большая просьба задавать вопросы по работе с прибором через эл. почту или заказ обратного звонка. Вопросы размещенные в разделе «отзывы» в виду отсуствия контактных данных лиц их задававших рассматриваться не будут. В отзывах пишутся только отзывы пользователей приобретавших данный продукт. Спасибо за понимание!

K‑line: новый взгляд на привычные вещи.

Прогресс движется вперед семимильными шагами и заглядывает даже за ворота автомастерских, в которых все чаще и чаще можно встретить ноутбуки в качестве диагностического компьютера. Нет слов, ноутбук более мобилен, функционален и в какой-то мере престижен, прибавляя «вес» автосервису.

Но… В последнее время участились жалобы либо на неправильную работу адаптеров К‑Line, либо, что еще хуже,  выход из строя COM – портов ноутбука. Дело, мне кажется в том, что у некоторых ноутбуков СОМ-порты работают с уровнями сигналов /- 3V, в то время как большинство адаптеров, рассчитанные на РС и собранные на микросхемах МАХ232 выдают полноценные /- 12V.

Код ошибки:  Электрическая газонокосилка Makita ELM3711 - Купить в Москве с доставкой: фото, цена, описание, видео

То есть, для работы с ноутбуком желательно иметь адаптер, предназначенный именно для этого. Самый простой путь – заменить привычную нам всем МАХ232 на МАХ3232, имеющую пониженные напряжения сигналов.

Другой, и, как мне кажется (IMHO), более прогрессивный способ предложил HASS_78 – использование для согласования с портом ноутбука микросхему DS275. Данная микросхема работает с теми уровнями сигналов, которые получает, адаптируясь хоть к СОМ-порту РС, хоть к ноутбуку, представляя собой оптимальное решение для реализации K‑Line. Кроме всего прочего, данный способ практически не требует «обвязки» микросхем.

Итак, схема от Hass‑а на DS275 и MC33199.

Диагностический адаптер K-Line своими руками.… и МС33290Диагностический адаптер K-Line своими руками.… и МС33290Подключение k line адаптераСхемы не имеют никаких особенностей, и при правильной сборке не требуют никакой настройки. DА1 – любой стабилизатор, например LM2931AZ‑5, 7805. Вместо 33199 (33290) при соответствующем изменении схемы можно использовать L9243 (из иммобилизатора АПС‑4).

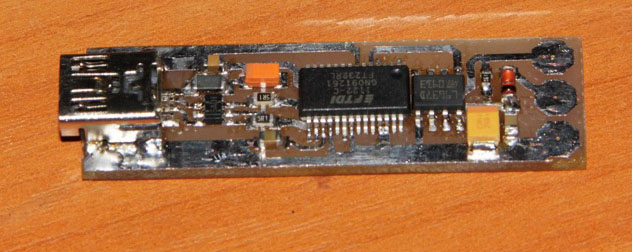

Получится что-то типа этого.…

Все три варианта адаптеров прекрасно умещаются в корпусе переходника 9 – 9 pin

В заключение хочу сказать, что несмотря на то, что этот K‑Line адаптер очень негативно встречен сборщиками-продавцами «адаптеров» на более простой и дешевой элементной базе, это самое лучшее и правильное решение на сегодняшний день.

ПРИЛОЖЕНИЕ

1. Datasheet MAX2322. Datasheet MAX32323. Datasheet SI9243EY4. Datasheet DS275

Vag 18.9 pro

Адаптер VAG 18.9 Pro — одна из новинок 2021 года, позволяющая проводить диагностику автомобилей Шкода, Ауди, Сеат и Бентли, а также других машин с CAN-шиной, сошедших с конвейера до 2021 года. Также поддерживаются легкие грузовики типа VW Crafter.

К возможностям адаптера можно отнести:

  • стирание и чтение кодов;
  • определение блоков управления, номера и версии ПО;
  • сброс сервисных интервалов;
  • кодирование блоков управления;
  • адаптация значений, которые применяются к ЭБУ, обнуление сервисных интервалов;
  • оценка реального пробега авто;
  • тестирование и управление механизмами машины;
  • отображение параметров авто в режиме онлайн;
  • другие опции.

С помощью VAG 18.9 Pro можно провести диагностику ТС без посещения СТО. Устройство позволяет проверить электронные системы авто, мотор, подвеску, кузов и другие узлы. Кроме того, с помощью адаптера, легко запрограммировать брелок и устранить ошибки.

Технические данные: VAG 18.9 Pro — адаптер с разъемом OBD-2 на 16 контактов, подключаемый через USB с длинной кабеля, равной одному метру. Вес изделия составляет около 150 г. Программное обеспечение выполнено на русском языке, что исключает трудности с диагностикой даже для новичка.

Vag адаптеры для диагностики автомобиля

Не менее популярное решение — VAG адаптеры, которые применяются на СТО и подойдут для изучения авто своими руками.

Они используются для решения следующих задач:

  • диагностика разных систем авто;
  • считывание и сброс ошибок мотора;
  • проверка блоков ГУР, АБС и ЭУР;
  • контроль работы всех систем машины;
  • сброс накопленных ошибок;
  • изменение параметров мотора, бортового компьютера и трансмиссии.

VAG адаптер отличается простым интерфейсом и наличием подробной инструкции, что позволяет сделать диагностику своими руками и без посещения СТО.

Устройство поддерживает следующие автомобили:

  1. Старые иномарки до 2000-х годов выпуска.
  2. Авто отечественного производства — Ауди, Фольксваген, Шкода и Сеат (должны быть выпущен в период с 1990 до 2005 года).

Подробные сведения по совместимости можно посмотреть в инструкции к самому прибору. Главной особенностью VAG адаптера для диагностики является особый вид чипа.

В бюджетных моделях применяется микросхема с ограниченными возможностями, из-за чего не удается получить сведения от определенных узлов.

Сканер делается на базе FTDI-чипа, поддерживающий все блоки машины.

Его главное преимущество — возможность перепрошивки многих отечественных авто. Драйвера для работы поставляются в комплекте, что позволяет своими руками провести диагностику более чем 30 разных марок авто.

Адаптеры, существующие на рынке

Современный рынок предлагает большой выбор адаптеров, позволяющих осуществлять диагностику автомобиля через ноутбук.

Основные типы:

  1. ELM OBD2 — удобные в применении сканеры, работающие на чипе ELM 327, предназначенные для самостоятельного чтения ошибок машины и их устранения без посещения СТО. Оригинальные адаптеры этой серии поставляются с микропроцессором типа Microchip PIC18F25k80, диском программного обеспечения, списком неисправностей и уроками по проведению диагностики. Подключение k line адаптера
  2. VAG COM адаптеры — устройства, предназначенные для проверки немецких автомобилей группы VAG. Такие девайсы применяются профессионалами на СТО, но могут использоваться и обычными автовладельцами в условиях гаража. Достаточно поставить на компьютер необходимую программу. Подключение k line адаптераПодключение k line адаптераПодключение k line адаптера
  3. Мультимарочные сканеры — универсальные устройства, справляющиеся с проверкой большинства современных марок автомобилей. Во время диагностики можно проверить и стереть коды поломок, сбросить сервисные интервалы, отобразить характеристики системы, кодировать ЭБУ и активировать специальный режим, изучить состояние исполнительных устройств. Кроме того, с их помощью можно имитировать команды от датчиков и контролировать изменения в системе.
    Подключение k line адаптера
    Launch Creader 3001 RUS
  4. Дилерские сканеры — профессиональный вариант устройств для диагностики автомобиля, позволяющий выполнить комплексную проверку. Такие автосканеры работают только с машинами определенной марки.
    Подключение k line адаптера
    iCarsoft i905 — автосканер для Toyota / Lexus

Как видно, рынок автомобильных сканеров для диагностики весьма широк. При этом не все оборудование подходит для самостоятельной проверки машины в гаражных условиях.

Вася диагност 19.10.0 pro

При желании провести диагностику автомобиля своими руками можно купить сканер «Вася Диагност» и выполнить проверку без привлечения мастеров СТО.

ПО прибора полностью переведено на русский язык, и имеет большой функционал. Программу можно ставить на ноутбук с ОС Windows 8.1 и 10 любой разрядности. Сканер предназначен для проверки машин VAG.

Возможности:

  • поиск поломок в автоматическом режиме;
  • сброс напоминаний о сервисном обслуживании;
  • блоки измерений;
  • построение графиков для наглядной оценки ситуации;
  • расшифровка и деинсталляция кодов поломок;
  • тестирование разных систем;
  • получение сведений о блоках управления;
  • просмотр готовности;
  • одиночное чтение и другое.

Гарантия на сканер составляет один год. Плюсы устройства — обновление лицензионного ПО, перевод на русский язык, способность работать с Windows 10 и 8.1.

Прибор сделан в РФ и собран на схеме с K-линией и защитой от переплюсовки по напряжению. Может использоваться на автомобилях Ауди, Фольксваген, Шкода, Сеат, Порше, Ламборжини, Бентли и других.

Вопрос-ответ — интернет-магазин «elm327rus» в новосибирске

Начинка любого адаптера — это обычная микросхема, которая считывает параметры Вашего автомобиля и передаёт их на Ваше устройство (компьютер, телефон или планшет). У микросхемы нет языка — ни русского, ни английского, ни китайского. Русский язык обеспечивают программы, которые работают с адаптером. Таким образом, если Вы поставите русскую версию программы — у Вас будет русский интерфейс, если английскую — английский интерфейс, китайскую — китайский интерфейс 🙂 Наши клиенты получают вместе с заказом диск с программами на русском языке.
На некоторых сайтах указано «ELM327 русская версия», «Vag com rus» и т.д. Это всё равно, что написать «коробка картонная, русская версия». Теперь Вы знаете, что это обман и уловка продавцов!
Если Вы приобрели у нас адаптер и узнали о несовместимости после получения, Вы вправе в течение двух недель после получения осуществить возврат или обмен при условии, что товар не был в потреблении, сохранены его свойства, товарный вид и заводская упаковка.
Возврату не подлежат только устройства, у которых в комплекте идут лицензионные ключи и коды для активации оборудования/программы. Технически сложные устройства подлежат возврату в случае обнаружения в них существенных недостатков. Например, у автосканера заявлена работа с автомобилем ВАЗ 2107, но после приобретения оказалось, что данный автомобиль не поддерживается устройством.
Диагностические адаптеры ELM327, K-line, Op-COM, VCDS 12.12.0 и большинство других непрофессиональных устройств не являются технически сложными.
К сожалению, нет. Напомним, что адаптеры elm327 на большинстве автомобилей читают только двигатель. На современных автомобилях пробег пишется в большинство блоков, т.е. помимо двигателя, в коробку, абс, подушки, ключ и так далее. Но умельцы обычно записывают одинаковый пробег во все блоки при скрутке. Установить реальный пробег зачастую можно только по косвенным признакам, либо если при скрутке допустили ошибку и забыли прописать новый пробег в какой-либо блок.

Для чтения всех блоков в автомобиле нужно использовать более профессиональное оборудование. Например, автосканер Autocom.

Обратите внимание. Если вашего вопроса не оказалось в списке или ответ на вопрос не удовлетворил, вы можете написать нам на почту mail@o-b-d.ru или позвонить по телефону 8 (800) 555-96-25, наши консультанты обазательно вам помогут.

Инструкции по подключению адаптеров elm327, k-line, op com

Инструкция по диагностике авто с помощью ноутбука в 10 шагов

Процесс диагностики ТС с помощью Scan Tool Pro достаточно прост, чтобы сделать работу своими руками и не привлекать к помощи работников СТО.

Проделайте следующие шаги:

  1. Подготовьте ноутбук и установите на него необходимое программное обеспечение. Сразу после этого введите активационный ключ для получения доступа ко всем функциям. Подключение k line адаптера
  2. Скопируйте папку с названием «ru» в папку /locate для получения русскоязычного интерфейса. Подключение k line адаптера
  3. Войдите в программу и в перечне доступных языков выберите русский. Подключение k line адаптера
  4. Подключите сканер к разъему OBD-2 или используйте для этого переходник, о котором упоминалось ранее в статье. Подключение k line адаптера
  5. Включите на ноутбуке возможность соединения по Bluetooth и соединитесь с V-Link. Первоначальный пароль, если он не менялся, будет 0000 или 1234. Попробуйте оба варианта. Подключение k line адаптера
  6. Определите COM для подключения адаптера. В приведенном примере используется COM5. Подключение k line адаптера
  7. Перезагрузите программу, а после перейдите в раздел Установки, а там войдите в категорию Связь. Сделайте выбор в пользу ручных настроек.
  8. В раскрывшемся перечне поменяйте COM1 на COM5, а после жмите ОК. Подключение k line адаптераПодключение k line адаптераПодключение k line адаптера
  9. Кликните на кнопку «Соединить» и выждите, пока не начнется процесс синхронизации. Если работа сделана правильно, в конце отображается отчет.
  10. Изучите Таблицу оперативных данных на факт текущих параметров датчиков и контролируйте работоспособность систем машины. Перейдите в раздел «Коды ошибок» для изучения особенностей обозначений и их расшифровки. Подключение k line адаптераПодключение k line адаптераПодключение k line адаптера

Как видно из инструкции, процесс диагностики автомобиля не должен вызывать трудностей даже в случае, если работа делается самостоятельно. Главное — установить ПО на ноутбук и правильно подключить сканер к диагностическому разъему транспортного средства.

Кабель и переходники для obd-2

В автомобилях после 1996 года выпуска, как правило, установлены привычные разъемы на 16 контактов (OBD-2). Но встречаются и другие типы разъемов со следующими наименованиями — OBD-1, OBD, ALLD, GM и другие.

Они предназначены для конкретного оборудования или определенных марок транспортных средств.

Базовые варианты:

  1. 12 Pin ALDL. Количество контактов — 16. Применяется для коммутации OBD-2 в автомобилях производства GM GMC Chevrolet. Разъем имеет стандарт ALDL. SKU: 12P16P-GM, а также СКП: 030915083218.
  2. 12 Pin to 16 Pin OBD2. Применяется для силовых кабелей Митсубиши и Хендай. На напряжение 12V. SKU: 12P16P-MITSUBISHI-ВАТТ-CLIP-CABLE.
  3. Гнездо Opel Vauxhall на 10 контактов. Тип SKU: 10P16P-OPEL, СКП: 030915083249.
  4. 14 Pin OBD1 до 16 Pin OBD2 для машин Nissan Infiniti. Их можно распознать по следующим обозначениям. SKU: 14P16P-NISSAN, СКП: 030915083324.
  5. 12 Pin OBD1 до 16 Pin OBD2 для машин Рено. Распознавательные знаки — SKU: 12P16P-RENAULT, СКП: 030915083317.

Перед диагностикой автомобиля через ноутбук изучите тип разъема, количество контактов и их назначения. Учтите, что этот параметр зависит от модели авто и конфигурации самого разъема.

В некоторых случаях придется покупать отдельный кабель для проведения диагностических работ.

Переходники и удлинители obd-2, существующие на рынке

С помощью переходников OBD-2 доступна диагностика автомобиля с применением современных устройств без OBD-разъема.

Устройства подходят для автомобилей Ауди, Хонда, Мерседес Бенц, Ауди, Опель, Ниссан, Митсубиси, ВАЗ и другие.

Основные виды переходников перечислены ниже.

  • GM12 pin — OBD2. Подходит для машин Шевроле, Дэу, ЗАЗ и ВАЗ.
  • ГАЗ 12 pin — OBD2. Применяется для авто УАЗ и ГАЗ, используется 12 контактов.
  • Набор переходников AutoCom для легковых автомобилей. Для людей, которые профессионально занимаются диагностикой, может пригодится комплект оборудования в него входит следующий набор — VAG 2 2 pin -> OBD-2 (для Ауди, Шкода, Сеат и Фольксваген), BENZ 38 pin -> OBD-2 (для Мерседес Бенц), BMW ADS 20 pin -> OBD-2 (для БМВ), FIAT 3 pin -> OBD-2 (для Альфа Ромео, Фиал и Лянчиа), OPEL 10 pin -> OBD-2 (для Опель), PSA 2 pin -> OBD2 (для Пежо и Ситроен), PSA 30 pin -> OBD-2 (для Пежо и Ситроен).
  • Набор переходников AutoCom для грузовых авто. В комплектацию входит 7 pin Knorr Wabco Trailer Cable, а также другие комплектующие — 12 pin MAN Cable, pin IVECO Cable, 16 pin SCANIA Cable, 12 pin Renault Cable, 8 pin VOLVO Cable, 37 pin MAN Cable, BENZ Cable.
  • VAG 2×2 – OBD-2. Подходит для машин VAG группы, выпущенных до 1997-го. В комплектацию входит две фишки — диагностические линии K и L, а также 12 В питания с «землей». Каждая из фишек подписана, предусмотрены засечки от неправильного подключения.
  • Kia 20pin – OBD-2. Используется для диагностики авто марки Киа. Имеет 20 разъемов. Сам разъем находится в подкапотном пространстве. В некоторых моделях можно использовать сканер ELM327, но с помощью упомянутого адаптера.
  • Ford 7pin — OBD-2 — для диагностики автомобилей Форд, Линкольн и Меркури. В основном применяется для старых машин марки Форд, выпущенных в период с 1985 по 1995 года.
  • Mercedes 38 pin – OBD-2 — предназначен для диагностики автомобилей Мерседес, сошедших с конвейера в период с 1994 до 2002 года. Имеет 38 контактов в разъеме.
  • Mercedes 14 pin — OBD-2 — передник с разъемом на 14 контактов для OBD-2. Предназначен для проверки авто марок Фольксваген, Мерседес Бенц (Спринтер, Актрос и Атего).
  • Nissan 14 pin – OBD-2 — устройство для диагностики машин марки Ниссан старых годов выпуска, имеющих гнездо на 14 контактов.
  • Toyota 22 pin Japan – OBD-2 — переходник для диагностики авто, выпускаемых на японском рынке до появления OBD-2 стандарта.
  • Toyota 17 pin – OBD-2 — применяется для машин Тойота с диагностическим OBD-разъемом на 17 контактов.
  • BMW 20 pin – OBD-2 — помогает в диагностике авто БМВ, произведенных до 2020 года.
  • Honda / Acura 3 pin – OBD-2 — переходник для машин от производителя Акура и Хонда, имеющих 3-pin разъем. Его покупка позволяет выполнить диагностику старых моделей.
  • Honda / Acura 5 pin – OBD-2 — используется для диагностики машин Хонда более раннего модельного ряда. Подходит для подключения авто с 16 контактами к моделям, имеющих 5-разъемную колодку.
  • Subaru 9 pin – OBD-2 — применяется для машин Субару и обеспечивает переход с 9-разъемной на 16-разъемную группу. Такой тип OBD устанавливался на Субару, выпускаемы в период 1993-2001 года.
  • Renault 12 pin – OBD-2 — переходник, позволяющий подключить сканер между авто с 12 и 16 пинами. Подходит для проверки автомобилей Рено.
  • Mazda 17 pin – OBD-2 — подходит для диагностики автомобилей Мазда, имеющих 17-разъемную колодку. С его помощью можно смело применять современные сканеры.
  • Mitsubishi / Hyundai 12 pin — применяется для авто марок Хендай и Митсубиси, выпущенных в период 1989-1998 год. Имеют колодку с 12 контактами.
  • Opel / Vauxhall 10 pin – OBD-2 — предназначен для диагностики Вауксхолл и Опель. Автомобили должны быть выпущены до 1996-го. Их особенность — наличие прямоугольного разъема с 10 контактами.
  • Fiat, Lancia, Alfa Romeo 3 pin – OBD-2 — используется для машин марок Альфа Ромео, Ланчиа и Фиат, имеющих 3-пиновое гнездо, а также зажимы типа «крокодил» для внешнего питания.
  • Peugeot, Citroen 30 pin — OBD-2 — предназначен для диагностики Ситроен и Пежо, вышедших с конвейера до 1997 года.
  • Cummins 9 pin (КАМАЗ, КАВЗ, ПАЗ) – OBD-2 — используется для диагностики машин КАВЗ, КАМАЗ и ПАЗ. Обеспечивает переход с 9-ти на 16-пиновый разъем.
  • Volvo 8 pin – OBD-2. Переходник для применения на грузовых машина Вольво с 8-контактной колодкой.
  • Iveco 30 pin – OBD-2 — используется для подключения оборудования с 30-пиновый на 16-контактный разъем. Применяется для диагностики автомобилей Ивеко.
  • SCANIA / DAF-16 pin — удобный инструмент, обеспечивающий переход между старыми колодками Скания или Даф на новые типы разъемов для проведения диагностических работ.
  • OBD-2 1.5 метра — удлинитель на 1,5 м, предназначенный для подключения разъема к сканеру.
  • OBD2 20 см — еще один удлинитель, предназначенный для применения в условиях ограниченного доступа к разъему. Имеется распайка всех 16 контактов.
  • Переходник с OBD-2 на RS232 COM.

Список переходников и удлинителей достаточно широк, чтобы подобрать оптимальный вариант и провести диагностику автомобилей разных марок и годов выпуска своими руками.

Программы, подходящие для автомобилей ваз

Автомобили ВАЗ можно диагностировать с помощью специальных сканеров и ноутбука. Главное — правильно подойти к выбору подходящего ПО.

В распоряжении автовладельцев следующие варианты:

  1. Open Diag Free — ПО для диагностики блоков ВАЗ с применением диагностического адаптера.
  2. АвтоВАЗ New — применяется для проверки ЭБУ на ВАЗ с инжекторными моторами. Считывает сведения с контроллера через разъем диагностики.
  3. ELM327 VAZ — ПО для машин ВАЗ, позволяющее выполнить диагностику с применением ELM 327 Bluetooth. Возможности ПО — удаление ошибок, чтение, отображение параметров и онлайн-режиме.
  4. Diagnostic Tool v 1.3.1 — софт для диагностики ВАЗ с помощью ноутбука. Позволяет увидеть все параметры ЭБУ. Работает по K-Line протоколу.
  5. Диагностика ЭСУД — применяется для проверки машин УАЗ и ГАЗ. Взаимодействует с блоками управления Микас 10.3, Бош 7.9.7 на Евро 2 и Евро 3, Микас 11 на Евро 3.
  6. OBD2 eZWay — бортовой ПК в телефоне. Предусмотрен контроль кодов ошибок, история поломок, статистика поездок, контроль расхода горючего и т. д.

Применения указанного ПО достаточно для проведения полноценной диагностики машин марки ВАЗ самостоятельно с помощью ноутбука.

Простая схема на 2‑х транзисторах


Диагностический адаптер K-Line своими рукамиОдну из самых простых, но при этом отлично работающую схемку на двух транзисторах Вы видите на рисунке. Диод, защищающий схему адаптера от переполюсовки должен быть с минимальным падением напряжения, например, диод Шоттки. В некоторых случаях полезно подобрать номинал резистора R4 в пределах 510 Ом – 1 КОм, замеряя ток между K‑Line и общим проводом в пределах 15 – 20 mA. Основная проблема адаптеров такого типа – транзистор передающий сигнал от К‑линии на компьютер (Q1 на приведенной схеме) медленно закрывается, что вызывает необходимость подбора резисторов для предотвращения перенасыщения транзистора. В противном случае фронт сигнала сильно запаздывает, что приводит к отсутствию связи.
Несколько таких адаптеров успешно работают, диагностируя все системы – от Микаса до Bosch MP7 и  со всеми программами – загрузчиками блоков Январь 5.1.X. Иногда, при неустойчивой работе с протоколом ALDL, в котором пятивольтные уровни сигнала достаточно убрать резистор питания K‑Line (в данном случае R4). Транзисторы, использующиеся в схеме – любые маломощные кремниевые, структуры n‑p-n, например, КТ3102. Желательно подобрать транзисторы с максимальным значением коэффициента усиления по току.

Как проверить адаптер не подключая к автомобилю? Очень просто. Дело в том, что поскольку линия после адаптера однопроводная, можно послать в порт сигнал и тут же его прочитать (режим «эхо»). Для этого необходимо подключить адаптер к компьютеру и воспользоваться древней программой диагностики компьютеров – Check It 3.0.

Включаем режим диагностики COM  и наблюдаем в окнах прием – передачу символов. Если все проходит нормально, это косвенно говорит о том, что схема работает, для полной уверенности необходимо осциллографом проконтролировать сигналы RxD, TxD и K‑Line. Размах сигналов на разъеме СОМ – порта должен быть от 12V до 0V (в идеале, реально чуть поменьше.

Распиновка разъема obd-2

При подключении ноутбука к OBD-2 для диагностики важно понимание распиновки, а именно знание назначение каждого контакта.

Подробные сведения можно найти в инструкции по эксплуатации и другой документации на автомобиль. Общие подходы к распиновке приведем ниже.

Контакты OBD-2 и их назначение:

  1. OEM — протокол компании-производителя.
  2. Шина и Bus positive Line. SAE-J1850 PWM, SAE-1850 VPW.
  3. Пусто.
  4. Заземление кузовной части — Chassis Ground.
  5. Сигнальная «земля» — Signal Ground.
  6. Линия CAN-High шины CAN Highspeed высокоскоростного типа (ISO 15765-4, а также SAE-J2284).
  7. K-Line. ISO 9141-2 и ISO 14230.
  8. Пусто.
  9. CAN-Low CAN Lowspeed. Линия низкоскоростной шины.
  10. Шина — Bus negative Line. SAE-J1850 PWM, SAE-1850 VPW.
  11. Пусто.
  12. Пусто.
  13. Пусто
  14. CAN-Low, CAN Highspeed. Здесь действуют протоколы ISO 15765-4, SAE-J2284.
  15. Линия типа L-Line. ISO 9141-2 и ISO 14230.
  16. Подача напряжения 12в от аккумулятора (Battery Power).

Наличие таких сведений позволяет избежать ошибок при интерпретации информации, а при необходимости собрать разъем своими руками.

Расшифровка диагностических кодов протокола obd-2

Сегодня коды неисправности подведены к единому стандарту для упрощения процесса диагностики и определения неисправности автомобилей разных марок. Впервые стандарт появился в Соединенных Штатах в 1996-м, а в Европе в 2001-м. В России он применяется ориентировочно с 2006 года.

Код ошибки можно распознать по специальному обозначению, состоящему из буквы и следующей за ней группой цифр. Знание расшифровки каждой из комбинаций позволяет быстро отыскать ошибку.

Для примера рассмотрим код P0257. Он состоит из двух элементов — буквы и четырех цифр.

1-й символ.

Первая буква может быть четырех видов:

  1. P (Powertrain). Свидетельствует о наличии проблем в коробке передач или моторе.
  2. C (Chassis). Этот код ошибки показывает на неисправности в шасси, а именно ABS, блокировке дифференциала, системе антизаноса.
  3. B (Body). Наличие такой буквы в коде свидетельствует о сбоях в работе кондиционера, климат-контроля, подушек безопасности или люков.
  4. U (Network). Код неисправности дает информацию о сбоях в сети блоков управления, трудностях связи между ними.

В нашем примере код начинается на букву P, что свидетельствует о проблемах в КПП или двигателе.

2-й символ.

Сразу после буквы можно увидеть цифровой ряд.

Первое число может быть двух видов:

  • «0» — свидетельствует о том, что это общий код неисправности для OBD-2, характерный для всех производителей. Иными словами, наименование будет идентичным для различных марок авто, будь это БМВ, Тойота или другие.
  • «1» — индивидуальный код, характерный для конкретного производителя. Появление такой цифры после числового обозначения требует внимательно подойти к интерпретации ошибки. На практике возможны совпадения, но в 8 из 10 случаев у каждой марки индивидуальные обозначения. Они указываются на специальном или английском языке.

В приведенном примере после P стоит цифра два, что свидетельствует о наличии стандартного кода.

3-й символ.

По третьему значению в коде можно понять, в каком именно узле возникла проблема.

Здесь возможны следующие варианты в привязке к цифре обозначения:

  1. Система подачи топлива или воздуха.
  2. То же самое.
  3. Система зажигания.
  4. Дополнительный контроль.
  5. ХХ (холостой ход).
  6. Электронный блок управления и его цепочки.
  7. Трансмиссия.
  8. То же самое.

В нашем примере на третьем месте 2, поэтому проблема касается системы подачи топлива или воздуха. Именно там необходимо искать проблему.

4-й и 5-й символ.

Последние две цифры — порядковый номер выпавшего кода ошибки применительно к текущей диагностике автомобиля. Начинается от 01 и далее. В нашем примере речь идет о 57-й ошибке.

Сканер

Устройство подключается к разъему и покупается под конкретную марку/модель машины.

Ряд производителей выпускает универсальные сканеры, подходящие к большей части авто отечественного и зарубежного производства.

Примером такого устройства может послужить мультимарочный диагностический сканер Rokodil ScanX.

Подключение k line адаптера
Rokodil ScanX

Сканер надежен в работе и совместим с большинством бензиновых автомобилей начиная с 1993 года выпуска и дизельных с 1996.

Подключение осуществляется через блютуз версии 4.2 к любому устройству на базе iOS, Android или Windows.

С его помощью можно провести полную диагностику авто, сбросить существующие ошибки, узнать показания по всем датчикам.

При покупке б/у авто будет полезным функция отображения VIN автомобиля и его реального пробега.

Учитывая невысокую стоимость, затраты на приобретение устройства окупятся за 1-2 поездки на СТО.

Вместе с таким оборудованием может входить кабель для подключения к ноутбуку. В состав сканера входит схема, блоки разъемов, а также панели управления и сигналов.

По своей сути адаптер — переходник между ЭБУ и ноутбуком, применяемым для компьютерной диагностики. Его задача в том, чтобы получить, расшифровать и передать данные в понятном виде.

Особую популярность у автомобилистов получили автосканеры работающие на чипе ELM327.

Сканеры на базе чипа elm327

Адаптеры ELM327 пользуются спросом у автовладельцев, желающих самостоятельно проверить автомобиль обойтись без посещения СТО. Они позволяют проверить машину с помощью ПК, ноутбуков и других устройств. Функционал оборудования зависит от применяемого ПО.

Чаще всего программы позволяют проверить трансмиссию и мотор, но некоторый софт помогает изучить и другие блоки машины.

Базовые функции:

  1. Диагностика мотора и системы подачи топлива.
  2. Считывание и изучение кодов ошибок.
  3. Проверка электроники транспортного средства.
  4. Выявление поломки контролирующих датчиков.
  5. Сброс ошибок и т. д.

С помощью адаптера можно проверить информацию от кислородного датчика, узнать обороты мотора, температуру ОЖ и давление в коллекторе пуска.

Применение сканера позволяет изучить состояние системы подачи топлива, увидеть положение заслонки дросселя и измерить скорость машины.

В оборудовании предусмотрена опция ведения логов, отображение данных в графическом виде, споп-кадр и другое.

Поддерживаемые протоколы:

  1. ISO 9141-2. Применяются для автомобилей Хонда, ВАЗ, ГАЗ, Тойота, Ниссан, Мерседес, Инфинити, Порше, БМВ, Лексус и т. д.
  2. ISO 15765-4 (CAN) подходят для машин Рено, Ягуар, Форд, Фольксваген, Опель, Ауди, Мазда, Сааб, Вольво, Порше, Пежо, Рено, Опель и других.
  3. ISO 14230-4 (KWP2000) — протокол, поддерживаемый автомобилями Хендай, Дэу, Киа и т. д.
  4. J1850 VPW подходит для машин Шевроле, Бьюик, Додж, Исузу, Кадиллак, Крайслер и Дженерал Моторс.
  5. J1850 PWM — совместим с Форд, Мазда и Линкольн.

Сканер ELM327 — универсальный прибор, используемый для компьютерной диагностики ТС своими руками без обращения на СТО.

С его помощью можно проверить машины разных производителей:

  1. Отечественные — Шевроле Нива, ВАЗ, ЛАДА, ГАЗ, Ланос, Сенс, Славута (инжектор).
  2. Зарубежные с бензиновыми моторами — Ауди, Акура, Альфа Ромео, БМВ, Астра, Бьюик, Шевроле, Чери, Крайслер, Ситроен, Дача, Дэу, Додж, Кровн Виктория, Даймлер Сикс, Фиат, Форд, Джили, Хонда, Греат Вол, GMC, Хендай, Инфинити, Исузу, Киа, Джип, Ягуар, Киа, Мазда, Лексус, Линкольн, Лянчия, Мерседес, Митсубиши, Ниссан, Опель, Олдсмобил, Пежо, Рено, Порш, Понтиак, Плеймоут, Ровер, Сааб, Сатурн, Шкода, Сеат, Смарт, Ссанг Йонг, Субару, Сузуки, Тойота, Триумф, Фольскваген и Вольсов.
  3. Зарубежные с дизельными моторами — БМВ, Альфа Ромео, Ауди, Шевроле, Фиат, Ситроен, Форд, Джип, Исузу, ГрейтВол, Хонда, Киа, Мазда, Лэнд Ровер, Мерседес Бенц, Ниссан, Сузуки, Ссанг Йонг, Опель, Пежо, Рено, Сеат, Фольксваген, Вольво и Виннабеджо.

Упомянутый список ориентировочный, а отсутствие в нем вашей марки авто не означает, что она не поддерживается ELM327.
