Ошибки Киа Сид, диагностика Kia Ceed, расшифровка кодов

Содержание

P2188
Где находятся диагностические разъемы у kia ceed разных поколений
Ошибка c1611
Ошибка p0335
Ошибки киа сид
Правильное проведение диагностики киа сид
Р2096
Разъем киа
Расположение колодки диагностического разъема киа сиид jd (2021=>)
Хорошие автомобильные сканеры
Заключение

P2188

Ошибка Kia Ceed Р2188 свидетельствует об обогащенной топливной смеси. Проблема сопровождается следующими признаками:

в момент снятия крышки с бензобака сильно всасывается воздух;
из бака доносятся странные звуки;
повышенное потребление топлива;
снижается тяга двигателя в момент начала движения при оборотах двигателя до 2500;
нестабильные обороты на холостом ходу;
периодически нагретый мотор глохнет.

Неисправность обусловлена засорившимся адсорбером или выходом из строя контрольного клапана давления впрыска топлива.

Еще причина может быть в неисправном первом лямдо-зонде и датчике массового расхода воздуха.

Где находятся диагностические разъемы у kia ceed разных поколений

Разъем для диагностики Киа Сид ED (1 поколение, 2006-2021) находится под рулевой колонкой и над педальным узлом ближе к двери.

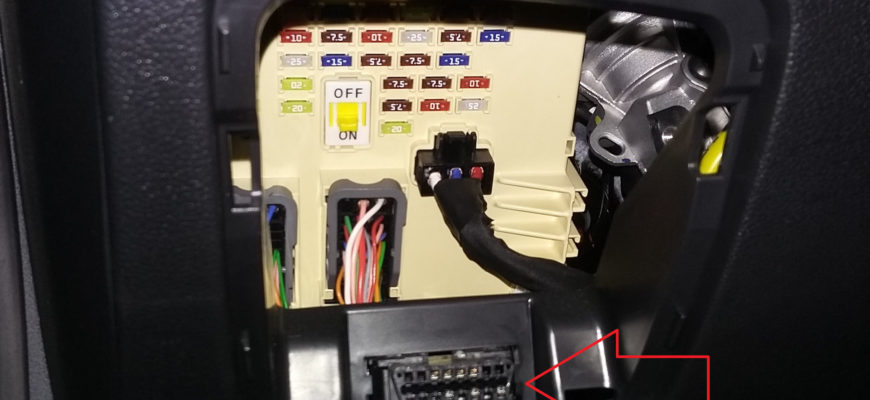

У Kia Ceed JD (2 поколение, 2021-2021) диагностический вход OBDII расположен под блоком салонных предохранителей, чтобы его увидеть надо снять крышку.

диагностический разъем Kia Ceed JD — (ссылка на источник фото)

Ошибка c1611

Ошибка Kia Ceed с1611 указывает на отсутствие связи по линии между CAN и EMS. Локальная сеть обмена данными обеспечивает проверку состояния следующих контроллеров:

тормозной системы – EBCM;
силового агрегата – ECM;
КПП и главной передачи в сборе – TCM.

Диагностика кода C1611 на Киа Сид обусловлена следующими причинами:

короткое замыкание или обрыв в цепи;
выход из строя контроллера шины данных;
сбои в функционировании электронного блока управления ДВС или АКПП;
неисправность блока ABS или ESP.

Для устранения неполадки понадобится проверить контактную часть, провода между EBCM, ECM и TCM.

Код часто выявляется после мойки подкапотного пространства, что сопровождается необходимостью просушки разъемных элементов между CAN и EMS.

Ошибка p0335

Код неисправности Kia Ceed Р0335 указывает на определение проблем в цепи питания датчика положения коленчатого вала, которые выявлены контроллером PCM (АКПП). При этом на приборной панели загорится индикатор Check Engine, Киа Сид может перейти в режим аварийного функционирования. Также отмечаются следующие признаки:

снижение мощности ДВС;
периодически глохнет мотор;
проблематичный запуск силового двигателя;
повышенный расход топлива.

Причины появления ошибки P0335:

Неисправность ДПКВ, PCM;
Повреждение сигнальной пластины, привода газораспределительного механизма;
Отсутствие контакта в цепи питания ДПКВ;
Обрыв проводов или короткое замыкание.

Для устранения неполадки может потребоваться смена сигнальной пластины, ДПКВ, контроллера АКПП, привода ГРМ, проводников и контактных разъемов или их ревизия.

Ошибки киа сид

Приведем частые ошибки, с которыми сталкиваются водители Kia Ceed. Расскажем об их значении, способах устранения.

Правильное проведение диагностики киа сид

Порядок диагностики Kia Ceed выглядит следующим образом:

К диагностическому разъему подсоединяется сканер при отключенном зажигании.
Выполняется настройка связи между сканером и принимающим устройством. В качестве последнего используется мобильный аппарат посредством Bluetooth соединения или компьютер.
В программе сканирующего устройства выбрать Киа Сид, указав год выпуска и кузов.
Запустить силовой агрегат и режим диагностики.
Программа предоставит список найденных ошибок в электронном блоке управления, которые сохранились с момента предыдущего сброса.
Производится удаление найденных кодов неисправностей. Затем потребуется проехать пару километров, повторно провести сканирование. Это позволит выявить действующие проблемы Киа Сид.
Переписать выданные коды ошибок для дальнейшей расшифровки. А при использовании диагностического оборудования, которое сразу расшифровывает ошибки, запомнить для последующего устранения.
Отключить сканер и зажигание.

Р2096

Ошибка P2096 фиксируется на Киа Сид при поступлении сигнала от датчиков кислорода выхлопной системы в управляющий модуль ДВС (PCM) о нарушенном соотношении топливной смеси. Увеличенное количество воздуха с одновременным недостатком бензина.

Причинами возникновения кода неисправности P2096 являются следующие факторы:

Поступление чрезмерного количества воздуха в результате разрушения шланга, трубок, выпускного коллектора или износа уплотнительных прокладок.
Снижение объема подаваемого бензина из-за выхода из строя топливного насоса, регулятора давления или засорившегося фильтрующего элемента.
Выход из строя датчика кислорода – на приборной панели выпадает индикатор Check Engine, но не отмечается изменений в расходе топлива и динамических показателях Kia Ceed.

Если диагностика кода P2096 сопровождается выпадением шифров P0420 и P0100, то понадобится проверить каталитический нейтрализатор и ДМРВ.

Разъем киа

Если Вы владелец автомобиля марки «Kia» то в данной статье мы расскажем Вам о том какую распиновку имеет диагностический разъем Вашего автомобиля, после чего Вы сможете подключить бортовой компьютер или диагностический адаптер к Вашему автомобилю, не прибегая к использованию переходников.

Данный разъем можно встретить на отдельных моделях Kia Spectra, Sportage, Cee’d и многих других, разъем располагается под капотом и может устанавливаться, как отдельно так и дублирующим разъем стандарта OBD2 установленный в салоне автомобиля.

Если Ваш автомобиль имеет 20 пиновый диагностический разъем (kia 20 pin ) то у него следующая распиновка разъема:

распиновка разъема KIA 20 pin

1) Питание 12В после реле топливного насоса
2) Сигнал включения вентилятора системы охлаждения
3) Сигнал оборотов двигателя / сигнал управления первичной цепью зажигания
4) GND — Масса
5) B — Питание 12В
7) Цепь управления первичной цепью зажигания (катушка 2)
8) L-линия диагностики ABS
9) K-линия диагностики двигателя
10) Сигнал неисправности АКПП
11) Цепь лампы Check Engine — вывод для считывания медленных кодов самодиагностики двигателя
12) GND — Масса
14) K-линия диагностики подушек безопасности (AirBag)
15) K-линия диагностики ABS
16) Цепь управления первичной цепью зажигания (катушка 1)
17) K-линия диагностики круиз-контроля
18) L-линия диагностики АКПП
19) L-линия диагностики двигателя
20) Выходные данные двигателя (Engine monitor output)

В случае если в Вашем автомобиле установлен стандартный 16 пиновый диагностический разъем стандарта OBD2 (kia Obd-2 16-pin), то данный разъем имеет следующую распиновку:

распиновка разъема KIA 16 pin OBD2

4) Заземление кузова
5) Сигнальное заземление
6) Линия CAN-High, J-2284
7) К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
8) К-линия диагностики ABS
13) К-линия диагностики подушек безопасности (AirBag)
14) Линия CAN-Low, J-2284
16) Питание 12В от АКБ

Если на Вашем автомобиле установлен 20 пиновый диагностический разъем, а Ваш адаптер для диагностики имеет разъем стандарта OBD2 16 pin, то с помощью данной статьи Вы сможете самостоятельно изготовить переходник Kia 20 pinна OBD2 16 pinлибо Вы можете приобрести в нашем интернет магазине готовый переходник для разъема KIA 20 pin.

Расположение колодки диагностического разъема киа сиид jd (2021=>)
