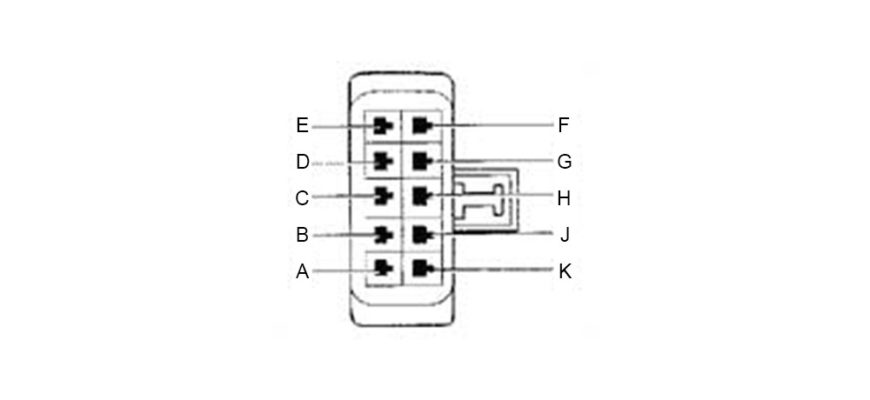

2.2. Система самодиагностики (OBD) и коды

Цифровой вольтметрСканер

Тип разъема №2 – 16-ти контактный разъем obd-ii-opel в форме трапеции в салоне

Марки и года (ориентировочно): все модели после 1996 г.

Примечание: на многих моделях 1996-2000 гг., не смотря на установку OBD-II разъема, не поддерживается ни один из OBD-II протоколов (например, на Opel Vectra-B). Также необходимо обратить внимание, что назначение выводов для диагностики дополнительных систем (ABS, AirBag и пр.) существенно отличается для различных моделей Opel

https://www.youtube.com/watch?v=N-vR9SZFBco

Типичное расположение: на моделях после 2000 г. – в салоне под торпедой (иногда закрыт крышкой); на моделях до 2000 г. – либо в салонном блоке предохранителей (в торпеде – в частности, на Corsa-B, Omega-B, Astra-F), либо под ручником (под пластмассовой крышкой – в частности, на Vectra-B, Zafira)

Вывод Назначение

1

 none

2

 К-линия диагностики ABS

3

 К-линия диагностики радио, АКПП, центрального замка, иммобилайзера, сигнализации, усилителя руля, навигационной системы

4

 Заземление кузова

5

 Сигнальное заземление

6

 Линия CAN-High, J-2284 (на моделях с CAN-диагностикой – например, двигатель на Vectra-C c 2001 г., Signum). На Astra-F-G – линия считывания медленных кодов самодиагностики. На некоторых моделях – K-линия диагностики ABS

7

 К-линия диагностики двигателя, приборной панели, ABS, АКПП, AirBag (Подушек безопасности), иммобилайзера, системы навигации, радио, система управления фарами

8

 К-линия диагностики информационного дисплея (TID, MID), системы комфорта, система управления подвеской

9

 К-линия диагностики ABS, AirBag

10

 none

11

 К-линия диагностики АКПП

12

 К-линия диагностики приборной панели и информационного дисплея (TID, MID); ABS, AirBag (Подушек безопасности), кондиционера, центрального замка, Kuhlerlufter-Steuergerat, усилителя руля

13

 К-линия диагностики иммобилайзера, информационного дисплея (MID), AirBag

14

 Линия CAN-Low, J-2284 (на моделях с CAN-диагностикой – например, двигатель на Vectra-C c 2001 г., Signum)

15

 none

16

 Питание 12В от АКБ
