Forscan

Условно-бесплатная программа

FORScan — а эта программа специализируется на проведении компьютерной диагностики иномарок Ford, Mazda, Lincoln и Mercury, и только при наличии у пользователя OBD2-RS232 адаптера типа ELM327 или J2534 Pass-Thru совместимого.

По заявлению разработчиков, программа FORScan позволяет производить более глубокий анализ автомобилей марок Ford, Mazda, Lincoln и Mercury, чем иные подобные утилиты (за исключением тех, что поставляются в дилерские центры самими производителями данных марок авто). При помощи FORScan возможно:

  • Считывание полной информации о конфигурации бортовой сети авто.
  • Получение текущих (в режиме реального времени) и/или сохраненных в памяти электронных блоков управления показаний датчиков модулей.
  • Проведение разнообразных диагностических тестов и выполнение сервисных процедур.
  • Считывание стандартных диагностических кодов ошибок (DTC) и их расшифровка (представление пользователю в виде понятного описания).
  • Полный сброс диагностических ошибок DTC.
  • Считывание идентификаторов параметров OBD-II PID (Parameter Identification) — стандартных и специфических (добавленных производителями Ford, Mazda, Lincoln и Mercury).
  • Наличие программного осциллографа для наглядного отображения переменных показаний с датчиков в режиме реального времени.

FORScan — мультиплатформенная программа, доступная для операционных систем Windows, Android, iOS. Как и в случае с ПК-версией, существуют платные и бесплатные редакции мобильных приложений FORScan. Бесплатная версия FORScan полностью функциональна, за исключением некоторых сервисных функций.

Покупку приложения FORScan можно оформить по подписке на 1 год, 3 года или 5 лет (342/684/1027 руб., соответственно). Также имеется возможность приобретения бессрочной лицензии стоимостью 1712 руб. Все цены даны на момент написания обзора с учетом 20% НДС.

Kwp_d

Бесплатная программа

KWP_D — бесплатная утилита для адаптеров OBD-II, служащая для проведения диагностики отечественных автомобилей ВАЗ, ГАЗ и УАЗ. Приложением поддерживаются только те модели авто, которые оснащены системами управления впрыском топлива на базе контроллеров МИКАС 10.

Утилита KWP_D служит не только считывать различные данные (диагностировать) с ЭБУ, но и управлять некоторыми механизмами автомобилей поддерживаемых марок и моделей, а также изменять некоторые параметры электронных систем управления двигателем. В список диагностических функций входят:

  • Отображение текущих (в режиме реального времени) параметров электронных/механических модулей авто в виде числовых значений и графиков.
  • Считывание диагностических кодов ошибок (DTC).
  • Отображение статистики по пропускам зажигания и просмотр сервисных записей.

Из программы KWP_D имеется возможность управления такими электромеханическими модулями автомобилей ВАЗ, ГАЗ и УАЗ, как:

  • Форсунки и катушки.
  • Вентиляторы охлаждения.
  • Бензонасос.
  • Кондиционер.
  • Стартер.
  • Впускной клапан.
  • Лампа неисправности.

И последнее — при помощи утилиты KWP_D пользователь сможет вручную редактировать следующие параметры электронных систем управления двигателем:

  • SSM/UFRXX (текущее/желаемое положение РХХ — регулятора холодного хода).
  • TATE/ADS (параметры клапана продувки адсорбера).
  • UOZ (угол опережения зажигания).
  • EGR (параметры системы рециркуляции выхлопных газов).

Scanmaster-elm

Платная программа

ScanMaster-ELM — одна из немногих программ, подходящих для проведения компьютерной диагностики практически всех марок и моделей автомобилей, оснащенных разъемом OBD-II. Это разработка немецких программистов из WGSoft — компании, специализирующейся на написании автоматизированного диагностического программного обеспечения для автомобилей и мотоциклов.

Разработчики ScanMaster-ELM описывают свой продукт следующим образом: «Любые электронные модули автомобилей, поддерживающие OBD-II (т.е. обменивающиеся техническим данными с ЭБУ), автоматически распознаются программой, и могут быть диагностированы». И речь идет не только о двигателях, а также о трансмиссиях, автоматических коробках передач, тормозных системах и других электронных и электромеханических компонентах авто.

ScanMaster-ELM предоставляет полный функционал при работе с ELM237-адаптерами, обеспечивая пользователей следующими возможностями:

  • Поддержка всех типов адаптеров ELM237 — RS232, USB, Bluetooth и WLAN, работающих с использованием протоколов K-Line, KWP2000, J1850 VPW/PWM и 4 разновидности CAN (11/250, 11/500, 29/250 и 29/500).
  • Считывание текущих параметров систем управления с последующим представлением получаемых в режиме реального времени потоковых данных в виде таблиц и графиков.
  • Получение сохраненных ЭБУ параметров на момент возникновения ошибок.
  • Получение хранящихся в памяти ЭБУ кодов неисправностей и их подробное описание.
  • Стирание из памяти ЭБУ кодов неисправностей, копий текущих параметров систем, результатов, полученных в ходе тестирования датчиков.
  • Считывание и вывод на экран результатов тестирования кислородных датчиков.
  • Просмотр результатов тестирования систем, отвечающих за контроль катализатора, рециркуляции выхлопных газов и вентиляции топливного бака.
  • Запуск внутренних диагностических тестов состава топливно-воздушной смеси, пропусков зажигания, компонентов, влияющих на работу выхлопной системы, с возможностью просмотра результатов в режиме реального времени.
  • Управление всеми бортовыми системами, управляющимися ЭБУ.
  • Получение VIN-кодов и калибровочных данных диагностируемого автомобиля.
  • Просмотр кодов ошибок, которые были удалены ранее.
  • Визуализация на компьютере информации с приборной доски автомобиля (тахометр, спидометр, термометр и т.д.).
  • Получение данных в режиме реального времени абсолютного давления во впускном коллекторе, массового расхода топлива и др. систем.
  • Тестирование (замер) мощности двигателя с предварительно заданными параметрами авто (вплоть до размеров шин и веса водителя с пассажирами) и коробки передач во всех режимах работы (номеров передачи).
  • Возможность настройки собственных таблиц конфигурации (наборов параметров PID) и многое другое.

В качестве бонуса в программе ScanMaster-ELM предусмотрены специальные режимы диагностики автомобилей Opel и Alfa.

Программа ScanMaster-ELM доступна для смартфонов под управлением iOS (платная) и Android (бесплатная, но с урезанным функционалом). На момент написания обзора сость одной лицензионной копии программы ScanMaster-ELM составляла €75.

Scanxl

Платная программа

ScanXL — еще одна профессиональная программа для адаптеров ELM327, имеющая высокую популярность среди отечественных автомастерских. Основная причина этого — поддержка широкого спектра автомобилей, начиная с 1996 года выпуска, в т.ч. и отечественных марок.

https://www.youtube.com/channel/UCBse9NT5ZvZlDdCl92Itacg

Как и в случае с ScanMaster-ELM, программ ScanXL является универсальным программным обеспечением для OBD-II адаптеров, поддерживающих протоколы ELM327, J1850 PWM/VPW, KWP2000 и CAN (4 разновидности). Утилита также способна считывать параметры (сохраненные и в режиме реального времени) любых электромеханических узлов автомобиля, поддерживающих управление от ЭБУ.

Отметим следующие ключевые функции ScanXL:

  • Чтение и удаление (в т.ч. тех, что еще не были просмотрены владельцем авто) кодов неисправности.
  • Отображение сохраненных иди текущих (в режиме реального времени) данных с датчиков.
  • Чтение истории стоп-кадров.
  • Отображение расположения лямбда-зонда и результатов его диагностики.
  • Мониторинг пропусков зажигания, параметров топливной системы, катализатора, системы EVAP, климат-контроля, системы EGR и многих других компонентов.
  • Получение мощностных и скоростных характеристик автомобиля на основе вносимых пользователем параметров авто.
  • Визуализация данных с приборной панели, а также параметров работы двигателя и коробки передач, уровней и статистики расхода топлива, и многое другое.
  • Возможность написания в самой программе и импорта PID-скриптов, благодаря которым пользователь может автоматизировать диагностику автомобилей конкретных марок и моделей.
  • Возможность импорта внешних плагинов, расширяющих функционал программы (к примеру, можно добавить плагин для работы с конкретной маркой авто).
  • Возможность создания собственных наборов графиков визуализации.
  • Создание собственных профилей с настройками под конкретные автомобили с возможностью быстрого переключения между ними (созданными профилями).

Таким образом, ScanXL — программа, рассчитанная, скорее, на профессиональное использование в автомастерских.

Существует две версии программы ScanXL — Standard и Professional. На момент написания обзора их стоимость составляла $124.95 и $199.95, соответственно. Также имеется возможность приобретения плагинов для автомобилей Ford, GM и Mazda, каждый из которых продается разработчиками программы по $99.95.

What does it do: features and functions?

With the OBD Auto Doctor, you simply have to attach the adapter to your vehicles OBD2 port. OBD Auto Doctor is the best application for most of the trusted Bluetooth OBD2 adapters in the market.

This device will act as your personal communicator between your car’s computer and your mobile device.

Using Bluetooth, WiFi connection, serial port, or USB connection, you can utilize many ways to begin communicating and diagnosis your vehicles internal needs.

You will be able to turn your mobile device into a tool to help read Diagnosis Trouble Codes (DTCs) that appear when a malfunction is detected, such as confirmed codes, pending codes, or permanent codes.

Access to Freeze Frame data in order to capture live data from your engine at the exact time a malfunction is detected.

Beyond just reading the DTCs with a library full of over 18,000 trouble codes, this will also clear the check engine light.

Additionally, you’ll have access to readiness monitors to test the emissions of your vehicle, with the OBD Auto Doctor two readiness groups will be displayed.

Check your emission test yourself with this device, it will tell you the status of your vehicle since the last cleared DTC, as well as the status for the current driving cycle.

Код ошибки:  Скачать ScanMaster ELM 2.1 на русском бесплатно

It is also loaded with various sensors and modulators that can help you monitor your vehicle in real time.

Some sensors include coolant temperatures, fuel pressure, manifold absolute pressure and airflow pressure.

What is freeze frame?

In simple terms, a freeze frame is a snapshot of data. It’s a snapshot of sensor or component readings (parameter values) captured at the moment when the electronic control unit detected a malfunction. In addition, the freeze frame contains the Diagnostic Trouble Code (DTC) that the computer system identified as the reason for the malfunction.

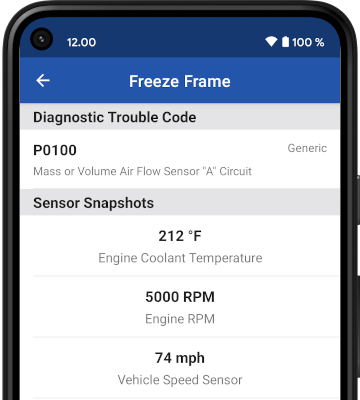

OBDII Freeze Frame with the Android app
OBDII Freeze Frame with the Android app

Quite often, the car might have multiple DTCs simultaneously when some fault or faults occur. In this case, you cannot tell what DTC was the first one and caused the Malfunction Indicator Light (MIL) to light. The DTC that’s part of the Freeze Frame will reveal to you the DTC that is the main cause for the problems and occurred first.

The sensor data values stored in the frame help you figure out what might be wrong with your vehicle. However, sometimes coming to conclusions might need some guesswork. Experience with engines and cars will help when analyzing the possible solutions to fix the malfunctions.

For example, when an engine misfire is detected, a snapshot of the current sensor values is captured. The engine control unit stores this snapshot data along with the DTC, and it’s called a freeze frame. The causing DTC might be P0301 Cylinder 1 Misfire Detected, for example.

All OBD2 compliant cars are required to support Freeze Frame. It’s an essential part of onboard diagnostics.

Внимание! в зависимости от версии android, шаги, необходимые для связи телефона с адаптером могут различаться!

Откройте системные настройки вашего телефона (настройки Android, не Car Scanner) и перейдите в раздел Bluetooth. Включите Bluetooth.

Вам необходимо добавить новое Bluetooth устройство. В некоторых версиях Android поиск Bluetooth устройств начинается сразу после перехода в раздел Bluetooth и включения Bluetooth, а в других нужно выбрать пункт «Добавить новое устройство» (название также может отличаться).

Подождите немного пока идет обнаружение Bluetooth устройств, находящихся поблизости и найдите в списке обнаруженных устройств ваш адаптер.

Обычно адаптер называется “OBDII”, “obd2” или что-то в этом роде. Если у вас фирменный адаптер, то его название может быть схожим с названием бренда производителя (например «Viecar», «VLink») и т.д.

ВНИМАНИЕ! Адаптер никогда не называется брендом или моделью вашего автомобиля и никогда не называется «MY CAR». Не путайте адаптер с мультимедийной системой вашего автомобиля!

Нажмите на адаптер. Для многих адаптеров требуется ввод ПИН-кода (пароля).

Обычно ПИН-код «0000», «1234», «7890» или «1111», но если эти пароли не подходят, то обратитесь к документации от вашего адаптера или к продавцу.

Шаг №2: Выбор адаптера в Car Scanner.

Откройте Car Scanner и перейдите в настройки (кнопка в виде шестеренки в правом верхнем углу)

Выберите «Подключение»

Выберите тип подключения: Buetooth (не выбирайте Bluetooth LE (4.0) — это совершенно другая технология связи!)

Нажмите на кнопку «Выбрать устройство». Вы перейдете в окно поиска находящихся рядом устройств Bluetooth.

Подождите, пока ваш адаптер будет обнаружен.

Нажмите на него.

Вот и все, настройка подключения завершена. Теперь Вам нужно просто нажать на большую зеленую кнопку «Подключить» на главном экране программы.

Выбор качественного адаптера. версии адаптеров.

Для начала немного горькой правды. Все дешевые адаптеры (меньше $50) – это не настоящие адаптеры с чипом ELM327, а их китайские клоны, подделки, которые лишь притворяются оригинальными ELM327 и работают “как ELM327”.

А что не так с дешевыми китайскими клонами?

Запомните : покупка дешевого китайского клона (подделки), равноценна игре против казино. Казино всегда выигрывает.

В большинстве китайских клонов есть множество различных глюков.

Существует несколько вариантов китайских клонов:

  1. Старые клоны, у которых указана версия “v.1.4” or “v.1.5”. Они были изготовлены на том же чипе, что и оригинальный ELM327, поддерживали 90% команд и, в большинстве случаев, работали также хорошо, как и оригинальный ELM327. К сожалению, хитрые китайцы решили “оптимизировать” бизнес и перейти на более дешевый вариант клона, поэтому сейчас очень сложно найти хороший старенький клон.
  2. Новые клоны, у которых указана версия “v.2.1” (иногда уже указывают 2.2). Это просто кусок говна. У 100% этих клонов есть различные глюки (см. список ниже). Если вы видите дешевый адаптер версии “2.1” и у вас нет полной уверенности, что это оригинальный ELM327, НЕ ПОКУПАЙТЕ ЕГО!
  3. Хитрожопые китайцы осознали, что покупатели стремятся купить адаптер версии “1.4” или “1.5” вместо полной глюков версии “2.1”. И что же они сделали? Они просто изменили строку с номером версии с “2.1” на “1.5” и теперь продают тоже самое говно версии “2.1” под видом “1.5”.
  4. Качественные современные китайские клоны. Обычно производители таких адаптеров указывают свое название. Т.е. вы покупаете не просто “ELM327 OBDII adapter”, а некий “фирменный” адаптер, например Viecar, V-Gate, KONNWEI. Такие адаптеры практически не отличаются от оригинальных ELM327. Отличительной особенностью таких адаптеров является исполнение в оригинальных корпусах. Так, настоящие адаптеры Viecar выглядят продолговатыми, ровными и чуть длинней, чем обычные адаптеры. Адаптеры V-Gate имеют кнопку и прорезиненный корпус. Фирменные адаптеры всегда идут в качественной упаковке, а не просто в прозрачном целофане.
  5. Подделки под фирменные китайские клоны. Да, ситуация с подделками вышла на новый уровень. Теперь можно встретить подделку под фирменный китайский клон. Отличить подделку обычно очень просто – у нее будет явно заниженная цена, простой корпус, отсутствие фирменной упаковки.

Некоторые советуют искать определенную версию адаптера (1.4, 1.5) и не покупать адаптеры версии 2.1. Эти советы уже утратили свою актуальность и ориентироваться на номер версии адаптера совершенно бесполезно!

А вот список известных проблем с “некачественными” китайскими клонами:

  1. Самое простое – он может вообще не работать.
  2. 100% этих клонов не поддерживает полного набора команд оригинального ELM327. Некоторые из них даже не поддерживают базовые команды.
  3. Некоторые из них не поддерживают все протоколы, которые поддерживает оригинальный чип ELM327. Большинство клонов версии “2.1” не поддерживает протоколы SAE J1850 PWM/VPM, так что с ними вы не сможете подключиться к старым автомобилям марок Buick, Cadillac, Chevrolet, Chrysler, Dodge, GM, Isuzu, Ford, Lincoln, Mazda.
  4. У клонов вечные проблемы с подключением к различным автомобилям. Например, большинство некачественных клонов не способны подключиться к автомобилям  Nissan/Infinity/Datsun.
  5. Большинство некачественных клонов не может подключиться к автомобилям, которые требуют нестандартные строки инициализации, например, ВАЗ/Лада, Nissan Consult II.
  6. Большинство некачественных клонов некорректно запрашивает дополнительные датчики.
  7. Большинство китайских клонов теряет часть данных при передаче информации. Например, запрашивая VIN код, вы можете получить только 2/3 от настоящего VIN, потому что 1/3 “потерялась в пути”.
  8. Некоторые китайские клоны могут неверно передавать показания датчиков. У меня был такой адаптер, который всегда показывал температуру охлаждающей жидкости 25 C, даже тогда, когда она была 0 C или 80 C 🙂
  9. Большинство некачественных клонов плохо держат соединение, часто зависают.
  10. Самое неприятное – они могут коротить или спамить  бортовую сеть левыми данными, что будет мешать ЭБУ выполнять свою основную функцию – управлять двигателем. Многие владельцы автомобилей отмечали неровную работу двигателя во время использования таких адаптеров.

Как им пользоваться?

Буду рассматривать самый распространенный, так называемый ELM327 mini, синего цвета, работает по Bluetooth. Именно его купили уже миллионы владельцев по всему миру.

Стоит отметить, что вам придется на свой планшет, а скорее всего на телефон, поставить специальные программы. Итак, теперь пошагово:

  • Выбираем программу на смартфон, их реально сотни в Google Play (лично я пользуюсь ANDROID), думаю на IPHONE их также много. Однако большое распространение получила программа «TORQUE» (она простая и понятная). Есть бесплатная версия, так называемая «LITE», а есть платная «PRO» (стоимость 165 рублей, однако многие «умельцы» могут найти ее бесплатно). И в бесплатной версии вы сможете сбрасывать ошибки, смотреть различные параметры и т.д. Однако «PRO» версия имеет другой интерфейс и расширенные возможности по считыванию температуры (именно этот параметр очень ценен для меня). Собственно ставим ее и дальше переходим к настройке и подключению
  • Идем к машине, в разъем подключаем наш ELM327, на смартфоне активируем Bluetooth, нужно выбрать в настройках именно наш девайс, вводим пароль, на многих китайских сканерах он либо «0000», либо «1234». В программе будет моргать машинка сверху, как только она перестанет моргать, значит соединение установлено!
  • Все, дальше наслаждайтесь! Можете использовать встроенные функции, либо добавлять свои, есть очень большой список.
  • Отдельно хочется отметить что у этой программы нужно настроить специальные PID датчики, без них «прога» будет не видеть и не отображать большую часть датчиков. По умолчанию вшиты на такие автомобили как MERCEDES, FORD, GM, OPEL и еще несколько. НО НЕ НА ВСЕ! Чтобы их добавить переходим — шестеренка (на главной странице, слева внизу) — настройка — управление дополнительными PID — добавляем нужный набор.
  • Однако не все наборы PID бесплатны. И например для KIA его нужно купить. Продается он также на GOOGLE PLAY
  • Есть важная для многих функция считывания ошибок и их сброса. Вы поймете, в какую сторону смотреть и что делать (эту информацию даст вам код).
Код ошибки:  Torque Pro инструкция на русском языке

Как видите ничего сложного, однако лично я использую этот сканер еще по одному назначению.

Какой elm327 obd2 адаптер стоит купить?

Думаете увидеть тут ссылки на магазины или предложение купить адаптер у меня? А вот и нет 🙂 Я не занимаюсь продажей адаптеров, а все мои советы основаны на моем личном опыте и отзывах пользователей Car Scanner.

Для любых операционных систем и любых устройств я раньше рекомендовал адаптер Viecar Bluetooth 4. Выглядит он так: белый, ровный (не Т-образный) корпус, идет в фирменной пластиковой коробке, стоит примерно 15-25 долларов США (на момент написания этой статьи — 800-2000 рублей), в зависимости от жадности продавца.

Проблема в том, что некоторое время назад начинка этого адаптера изменилась в сторону упрощения и удешевления. Кроме того, есть отзывы о том, что этим адаптером можно погнуть контакты в диагностическом разъеме (если приложить чуть больше усилий, чем нужно).

Поэтому сейчас советую посмотреть альтернативные варианты:

  • Адаптеры под маркой Emitron с Bluetooth 2.0. В простом белом корпусе, можно купить на Озон, Wilberries и в других крупных федеральных магазинах. Цена около 1300 рублей. Подходят только для Android. Не подходят для iOS!
  • Адаптеры Vgate iCar2 c Bluetooth. Черный корпус с прорезиненной окантовкой и кнопкой. Можно купить на Aliexpress, eBay, а также на Озон, Wilberries и в других крупных федеральных магазинах (можно встретить под брендом импортера как Emitron Vgate iCar Bluetooth). Цена около 1900 рублей. Подходят только для Android. Не подходят для iOS! Адаптер сам переходит в спящий режим через некоторое время после бездействия, что позволяет экономить заряд АКБ. Чтобы его разбудить, надо нажать кнопку на корпусе.
  • Адаптеры Vgate iCar2 c Wi-Fi. Черный корпус с прорезиненной окантовкой и кнопкой. Можно купить на Aliexpress, eBay, а также на Озон, Wilberries и в других крупных федеральных магазинах (можно встретить под брендом импортера как Emitron Vgate iCar Bluetooth). Цена около 2000-3500 рублей. Подходят и для Android и для iOS, но я вообще не советую покупать адаптеры с Wi-Fi.
  • Адаптеры Vgate iCar Pro c Bluetooth 4.0. Черный полупрозрачный корпус. Можно купить на Aliexpress, eBay, а также на Озон, Wilberries и в других крупных федеральных магазинах (можно встретить под брендом импортера как Emitron Vgate iCar Pro Bluetooth 4.0). Цена около 2000 рублей. Подходят только для iOS и Android. У этих адаптеров есть существенный минус: они сами выключаются при бездействии, но чтобы их включить, надо их достать из разъема и опять вставить обратно, т.к. у них нет кнопки включения.
  • KONNWEI KW903 Bluetooth 4.0. Цена около 1000 рублей. Подходит для iOS и Android. Ни в коем случае не брать Wi-Fi версию!
  • OBDLink MX . Цена около 100 долларов США. Подходит для iOS и Android. Самый дорогой, но и самый продвинутый адаптер.

Кодирование и сервис — car scanner elm obd2

Для некоторых автомобилей Car Scanner ELM OBD2 может предложить не только чтение параметров и ошибок, но и выполнение сервисных процедур или настройку дополнительных параметров.

Полный перечень доступных параметров вы можете получить по ссылкам ниже:

Volkswagen, Audi, Skoda, Seat на платформе MQB:
Audi A1 Mk2, Audi A3 Mk3, Audi A3 Mk4, Audi TT Mk3, Audi Q2, Audi Q3 Mk2, Cupra Formentor, Jetta VS5 (China), Jetta VS7 (China), SEAT Ibiza Mk5, SEAT León Mk3, SEAT León Mk4, SEAT Arona, SEAT Ateca, SEAT Tarraco, Škoda Kamiq, Škoda Karoq, Škoda Kodiaq, Škoda Octavia Mk3, Škoda Octavia Mk4, Škoda Scala, Škoda Superb B8, Volkswagen Arteon, Volkswagen Atlas / Teramont, Volkswagen Bora (China), Volkswagen Caddy Mk4 , Volkswagen Golf Mk7, Volkswagen Golf Sportsvan , Volkswagen Golf Mk8 , Volkswagen Jetta MK7 , Volkswagen Lamando (China), Volkswagen Lavida (China), Volkswagen Passat Mk8, Volkswagen Passat NMS (Chinese second generation), Volkswagen Polo Mk6, Volkswagen T-Cross, Volkswagen T-Roc, Volkswagen Tayron (China), Volkswagen Tharu/Tarek (China, Americas), Volkswagen Tiguan Mk2, Volkswagen Touran Mk2, Volkswagen Viloran (China)

Volkswagen, Audi, Skoda, Seat на платформе MLB-EVO:
Audi A4 B9, A5 B9, и т.д.. (2021 )

Volkswagen, Audi, Skoda, Seat на платформе PQ26 2021-2021:
Volkswagen Polo Mk5 Facelift (Typ 6C, 2021–2021), Škoda Fabia Mk3 (Typ NJ, 2021–present), Škoda Rapid (2021) (2021-2021)

Volkswagen, Audi, Skoda, Seat на платформе PQ26 2020-:
New Skoda Rapid MY 2020 , Volkswagen Polo-Sedan MY 2020

Volkswagen Touareg NF FL (2021-2021)

Volkswagen Tiguan I FL (2021-2021)

Часто задаваемые вопросы по кодировкам VAG MQB и PQ26

Hyundai/Kia с CAN шиной.

Mitsubishi Outlander II, XL, III:
сброс счетчика деградации масла в вариаторе (CVT).

General Motors (Opel, Chevrolet, Vauxhall, Holden) с CAN шиной:
Сброс уведомления о сервисе

General Motors (Opel, Chevrolet, Vauxhall, Daewoo) с блоком управления Sirius D42 (Lacetti, Aveo, Matiz):
Сброс адаптации дросселя

Nissan:
X-Trail T31, Teana J32 с CAN шиной и вариатором CVT JF011E: Сброс счетчика деградации масла в вариаторе (Экспериментальная возможность: сначала требуется включить Настройки — Информация — Экспериментальные возможности)

Renault/Dacia: поддерживается кодирование некоторых моделей. Точный список указать невозможно.

Toyota поддерживается кодирование автомобилей Toyota с CAN шиной. Количество блоков и возможностей отличается в зависимости от автомобиля.

Lada/Лада поддерживается кодирование блоков, доставшихся от Renault на автомобилях Vesta и X-Ray.

Конечно, есть и минусы…

Продвинутая заводская диагностика доступна с плагинами, которые скачиваются отдельно. Да и то не на все марки, а только на Lexus, Toyota (включая гибриды), Nissan, Infiniti, Hyundai, Mitsubishi, Kia, Subaru, Renault, BMW, Suzuki, LADA и Mazda. Для остальных доступна лишь проверка двигателя.

Зато с плагинами приложение выдаёт самую подробную информацию.

Например, для Mazda CX-5 2021 года считались 129 параметров двигателя, 39 — ABS, комбинация приборов — 57, трансмиссия — 14, стояночный тормоз — 10. А ещё нашлись подушки, рулевое управление, мультимедиа, электропривод сидений, блок коммуникации, электрооборудование кузова, камера переднего обзора, адаптивное освещение, привод задней двери и система интеллектуального доступа.

В общем, MotorData OBD — вполне полезное, доступное и нетребовательное к ресурсам приложение. Разработчики просят учесть, что удаление ошибок можно проводить только после проведения ремонта или после того, как вы убедились в устранении неисправности.

ПЛАТФОРМА
Android, iOS
РУССКИЙ ИНТЕРФЕЙС
да
ТРЕБОВАНИЯ
Android 4.1 или более поздняя, iOS 10.0 и новее, совместим с iPhone, iPad, iPod touch.
КАТЕГОРИЯ
автомобили и транспорт
ЦЕНА
бесплатно — диагностика ОБД, плагины для расширенной диагностики Toyota, Nissan, Subaru, Hyunday, Kia, Renault, индикаторы приборной панели от 99 рублей

О совместимости и стандарте obd-ii — car scanner elm obd2

Довольно часто возникает вопрос – совместим ли мой автомобиль с Car Scanner?

Этот вопрос не такой простой, как кажется.

Car Scanner совместим со всеми автомобилями, которые совместимы со стандартом SAEJ1979 и ISO 15031-5, также известным как стандарт OBDII.

Что вообще такое этот стандарт OBDII?

Если по существу – это набор правил и требований, которым должен соответствовать автомобиль для того, чтобы можно было диагностировать неисправности, связанные с возможным вредом экологии у любого автомобиля, который соответствует этому стандарту. Да, стандарт OBDII в первую очередь предназначен для предотвращения вреда экологии, а уже потом для диагностики всех прочих неисправностей.

Стандарт OBDII включает в себя требования к аппаратной и программной части автомобиля.

Для нас важно, что в требованиях к аппаратной части есть обязательное наличие стандартного диагностического разъема в форме трапеции с 16 контактами. Именно к этому разъему мы подключаем адаптер ELM327.

Требования к программной части включают в себя обязательную поддержку автомобилем одного из протоколов:

  • SAE J1850 VPM
  • SAE J1850 PWM
  • ISO 9141-2 / ISO 14230-4 KWP
  • ISO 15765-4 CAN
  • SAE J1939 CAN

Кроме того, стандарт регламентирует перечень возможных запросов и порядок расшифровки их ответов. Например, для того, чтобы узнать текущие обороты двигателя, надо выполнить запрос 010C. Каждый бит в ответе будет означать 0.25 об/мин. Запрос и ответ будут одинаковыми у любого автомобиля, соответствующего стандарту.

Какие автомобили поддерживают стандарт OBDII?

Довольно распространенным заблуждением является то, что этот стандарт поддерживают все автомобили, начиная с 1996 года выпуска. Нет, это не так. За время разработки Car Scanner я протестировал много автомобилей. Еще больше автомобилей было протестировано тысячами пользователей программы, которые писали мне. И сейчас я расскажу вам, как в действительности обстоят дела с поддержкой стандарта OBDII.

Код ошибки:  Диагностическое оборудование для автомобилей Mitsubishi Pajero Sport по лучшим ценам в Москве с доставкой

Стандарт OBDII был введен в качестве обязательного в США для всех автомобилей, начиная с 1996 года выпуска.

Но это касается только автомобилей, выпущенных для рынка США.

А что же в Европе? В Евросоюзе стандарт был введен в качестве обязательного для всех бензиновых автомобилей только с 2001 года. С 2003 года он стал обязательным для всех дизельных автомобилей, продаваемых в ЕС. Т.е. поддержки стандарта OBDII у автомобилей, выпущенных для Европейского рынка до 2001 года (для дизелей – до 2003) может и не быть.

В 2008 году стандарт стал обязательным для всех автомобилей, произведенных для Китайского рынка.

Обратите внимание – речь идет не об автомобилях, произведенных в США, ЕС, Китае. Речь идет об автомобилях, произведенных для США, ЕС, Китая.

А как же Японский автопром? В Японии этот стандарт тоже не является обязательным. Поэтому праворульные автомобили, произведенные для японского рынка в большинстве своем не поддерживают стандарт OBDII. Если же японцы делают автомобиль для рынка США, ЕС или Китая, то они добавляют поддержку OBDII.

А что же остальные страны? У меня нет информации по всем странам, но вот, что я знаю точно – в России, Украине, Белоруссии, Казахстане и прочих странах бывшего СССР, этот стандарт не является обязательным. То есть поддержка OBDII автомобилями, произведенными для продажи в России, Украине, Белоруссии, Казахстане и т.д. – это просто добрая воля производителя автомобиля.

Хотите простой пример? Автомобили производства  автомобильного завода АвтоВАЗ долгое время не поддерживали стандарт OBDII. Только в последние несколько лет ситуация стала меняться.

Почему же большинство автомобилей, продаваемых в России, Украине, Белоруссии, Казахстане и т.д. по факту поддерживают стандарт OBDII, если такой обязанности у них нет? Все дело в глобализации. Производитель делает модель для рынка Евросоюза с поддержкой OBDII и ту же самую модель отправляет в Россию, Казахстан, Белоруссию, Украину. Для того, чтобы “убрать” поддержку OBDII (которая в автомобиле уже есть) производителю придется затратить некоторые ресурсы. А зачем ему лишние затраты.

По этой же причине, некоторые автомобили, произведенные для европейского рынка до 2001 года поддерживают стандарт OBDII – производитель решил сделать один раз для всех рынков.

Но истории известны и обратные случаи – когда производитель в европейскую модификацию автомобиля встроил диагностический разъем OBDII из американской версии, но электронный блок управления (ЭБУ) установил другой. Разъем есть, но программная часть стандарт OBDII не поддерживает.

Есть и другие курьезные примеры “формального” соблюдения стандарта. Тут больше всех отличился концерн Renault-Nissan. Автомобили Nissan, Datsun, Infinity и некоторые Renault (которым достались мозги от японской части автоконцерна) имеют частичную поддержку стандарта OBDII: разъем есть, протокол известен, но на запрос поддерживаемых параметров и датчиков автомобиль выдает корректный ответ: поддерживаемых датчиков нет. Обратите внимание – ответ автомобиля является корректным и соответствует стандарту, это не ошибка, это нормальный и правильный ответ. Просто Nissan решил, что будет достаточно только чтения ошибок. Такая ситуация характерна для автомобилей Nissan/Infinity/Datsun и некоторых Renault, произведенных для европейского рынка до 2008 года.

Важно отличать диагностику по стандарту OBDII от диагностики по закрытым протоколам производителя автомобиля.

Диагностика по стандарту OBDII является универсальной – программе, чипу ELM327 абсолютно все равно, к какому автомобилю она подключена. Протоколы обмена данными – стандартные, адреса параметров и датчиков – стандартные. Перечень поддерживаемых параметров сообщает сам автомобиль.

Но в дополнение к стандартной диагностике большинство автомобилей поддерживают и расширенную диагностику в “дилерском” режиме.

В большинстве случаев для работы в “дилерском” режиме вам не подойдет ELM327. Хотя сейчас многие автопроизводители встраивают расширенный диагностический функционал в OBDII протоколы, и, чисто теоретически, вы можете использовать ELM327 для доступа к этим функциям.

Главная проблема, в данном случае, вы не знаете, где эти функции расположены и что именно они вам сообщают или делают. Вы ведь не хотите случайно отключить третью форсунку? Все дилерские протоколы являются закрытыми. Доступ к документации по этим протоколам стоит от $10 000 до $100 000 в зависимости от производителя автомобиля.

Иногда народные умельцы самостоятельно, путем проб и ошибок расшифровывают дилерские протоколы. Как результат – в Car Scanner встроена поддержка Nissan Consult II и наборы дополнительных датчиков для различных автомобилей.

Итог

Большинство автомобилей, произведенных для европейского и американского рынка после 2003 года поддерживают стандарт OBDII. Все, что произведено до – под вопросом, но с высокой долей вероятности поддерживает.

С автомобилями ВАЗ, ГАЗ, УАЗ – рулетка. Часть из них поддерживает стандарт OBDII, другая часть – нет.

Прочие вопросы

В: Не могу найти параметр «Х», который я хочу увидеть.О: Перечень доступных параметров зависит от вашего автомобиля. Car Scanner при каждом подключении запрашивает перечень доступных параметров у ЭБУ вашего автомобиля и отображает вам только эти параметры.

В: Car Scanner подключился к моему автомобилю, но показывает только напряжение.О: Некоторые старые автомобили (обычно это старые Nissan, Renault, Subaru) имеют урезанную поддержку стандарта OBDII — без чтения текущих данных, только для чтения DTC (ошибок). В случае с автомобилями Nissan рекомендуется попробовать подключение по протоколу Nissan Consult II.

В: Скорость автомобиля в Car Scanner меньше, чем на спидометре!О: Во-первых, Вам нужно понять, что Car Scanner не измеряет скорость. Он отображает вам то значение, которое видит ЭБУ вашего автомобиля. Во-вторых, спидометр на вашем автомобиле всегда завышает скорость.

У всех производителей. Как и любой измерительный прибор, спидометр имеет определенную погрешность. Чтобы из-за этой погрешности спидометр никогда не показывал Вам скорость меньше, чем в реальности, автопроизводители намеренно закладывают завышение показаний.

В: Напряжение отображается неправильно.О: Car Scanner не измеряет напряжение, а всего лишь отображает вам цифровые данные, которые приходят от адаптера ELM327.Напряжение измеряют адаптеры ELM327 и некоторые ЭБУ. Обычно претензии по правильности показаний связаны именно с напряжением, измеренным адаптером ELM327. Большинство китайских адаптер неправильно измеряет напряжение и с этим ничего нельзя сделать!

В: Температура охлаждающей жидкости отображается неправильно (стрекла на приборной панели автомобиля показывает 90, а Car Scanner — 70!)О: Большинство современных автомобилей не показывает вам температуру охлаждающей жидкости, а показывают вам условные значения «холодно», «тепло», «норма», «перегрев».

Автопроизводители делают это специально, чтобы вы не волновались и не прогревались по пол часа, убивая экологию. Например, автомобили Ford Focus II показывают стрелкой на 90 градусов уже при реальной температуре 45.  А вот в ЭБУ автомобиля используется реальная температура, и именно ее Вам отображает Car Scanner.

Opendiag

Условно-бесплатная программа

OpenDiag — программа для диагностики электронных блоков управления преимущественно отечественных марок автомобилей. Утилита имеет две редакции — платную и бесплатную с урезанным функционалом. Интерфейс программы выполнен на русском языке. Для работы достаточно любого компьютера под управлением Windows XP или выше.

При помощи программы OpenDiag можно считать данные с диагностических адаптеров ELM327, но не только. Также утилита поддерживает обмен данными с K-line, CAN и различными разновидностями J2534-адаптеров. Работа с CAN и J2534 возможна только из платной версии OpenDiag.

Приложение OpenDiag успешно считывает информацию с электронных блоков трех марок отечественных автомобилей:

  • ВАЗ. Поддерживается порядка 19 моделей электронных блоков, используемых в автомобилях ВАЗ. В их число входят различные модели ЭБУ Итэлма, Январь, Bosch, EMS, Микас, Автэл.
  • ГАЗ и УАЗ. Порядка 14 моделей электронных блоков Bosch и Микас.

Кроме того, при помощи OpenDiag также диагностируются противоугонные системы, модули электропакетов, рулевые электроусилители, подушки безопасности, антиблокировочные системы, системы климат контроля, автоматические коробки передач и другое дополнительное оборудование авто (преимущественно марок ВАЗ).

Среди программных пользовательских функций OpenDiag отметим:

  • Возможность подключения дополнительных модулей для считывания и обработки данных ЭБУ иномарок (Renault и Hyundai).
  • Возможность настройки и сохранения собственных наборов диагностических параметров.
  • Возможность импорта, экспорта и редактирования файлов допуска параметров.
  • Построение графиков, считывание ошибок и сервисных записей с выводом всего перечисленного на печать.
  • Запись идентификаторов электронных блоков управления, активация регистратора, сохранение графиков в памяти с предварительной настройкой буфера обмена для их хранения и другие возможности.

Помимо Windows, программа OpenDiag также доступна для смартфонов под управлением Android. Бесплатная версия OpenDiag не поддерживает некоторые модели блоков управления и дополнительного электронного оборудования автомобилей. Также недоступны почти все пользовательские функции, кроме (и те с ограничениями) настройки и сохранения наборов параметров и сохранения графиков в памяти.

Полнофункциональная версия приложения OpenDiag на момент написания обзора имела стоимость в 4950 руб. (без учета возможной надбавки официальными дилерами).

Оцените статью
OBD
Добавить комментарий
