Описание программы

Программа Torque (Торкуе) работает совместно с адаптерами ELM327. Возможно использование ELM327 Bluetooth, WiFi, USB. Приложение совместимо с автомобилями Toyota, BMW, Ford, GM, Mercedes, Vauxhall, Nissan, Daewoo, Opel, Chrysler, Volkswagen, Audi, Jaguar, Citroen, Peugoet, Skoda, Kia, Mazda, Lexus, , Renault, Mitsubishi, Honda, Hyundai, Seat, Dodge, Jeep, Pontiac, Subaru и многими другими.

Торкуе является своего рода бортовым компьютером на смартфоне.

Основные настройки

Здесь нужно отметить галочками только четыре пункта:

  • Показать панель уведомлений
  • автоповорот
  • ошибка Blutooth
  • включить отладчик

Эту настройку оставляю на ваше усмотрение. Она отвечает за оформление панели приборов, фонового изображения.

Описание пунктов меню программы torque

Адаптер сопряжен, связь с автомобилем установлена. Пора разобраться с пунктами меню программы. Меню приложения Torque состоит из следующих разделов:

  1. Состояние адаптера
  2. Графики
  3. Результаты испытаний
  4. Обзор на карте
  5. Считывание ошибок
  6. Приборная панель
  7. Плагины
  8. Настройки
  9. Помощь

Что означает каждый, для чего нужен и как их настраивать.

Torque pro: инструкция

Почти все водители давно научились использовать многочисленные приложения со своих смартфонов и планшетов на базе Андроид для оптимизации решения той или иной задачи, возникающей на дороге. Навигаторы, антирадары и многие другие программы и приложения, которые значительно облегчают их жизнь.

Адаптер для torque pro

Необходимо приобрести адаптер ELM327 для присоединения телефона к компьютеру автомобиля. Правда, есть нюансы, на которые нужно обращать внимание при покупке: во-первых, подсоединяемые устройства должны работать, как уже упоминалось, на платформе Андроид; во-вторых, адаптер должен поддерживать тот же протокол, что и разъем компьютера вашей машины.

Столкнувшись с разнообразием сканеров, поддерживаемых протоколов, коннекторов и всего прочего, малопонятного для простого смертного, вы можете ощутить панику. Однако, стоит капнуть глубже – все становится предельно ясно. К счастью, огромный пласт всевозможных приборов и обеспечений подвергся стандартизации.

Теории достаточно, перейдем к практической реализации полученных знаний. При выборе адаптера ориентируемся на те, которые подчинены стандарту OBD-II.

Графики

Обычно цифровая информация лучше воспринимается при помощи графиков. Такая возможность предоставлена этим плагином.

Для начала необходимо настроить график выбрав:

  • вид
  • число записей
  • интервал опроса

Кнопкой “Selekt X axis sensors” добавить нужные датчики и сохранить.

Вот такая получилась инструкция torque pro на русском языке. Я старался дать информацию по максимуму.  Если возникнут трудности или что-то непонятно, пишите в комментариях. Будем смотреть и разбираться.

Инструкция по установке, настройке и работе с программой Torque для Android. Разберемся как установить приложение, как добавить плагины, как добавлять приборы и настраивать их. Какие есть пункты меню в программе и что означает каждый из них. Как добавить свою строку инициализации, что это такое и зачем она нужна. Как установить свой PID файл.

Содержание

Единицы измерения

Здесь нельзя навязывать свою позицию. У каждого свои единицы измерения. Думаю, вы сделаете правильный выбор. Мой выбор пал:

Запись и выгрузка журналов

Эту настройку можно проигнорировать, а можно и покопаться в ней, если вы планируете собирать данные считанные с датчиков. Возможно ведение журнала кому-то пригодится.

Инструкция по подключению elm327 bluetooth к смартфону под управлением ос android

Мануал по настройки ранней версии программы Torque на ранних версиях Android. По факту с тех пор в настройке мало что изменилось и в целом подход к настройке сохранился. Удачной настройки! Спасибо создателю за мануал! Мы постараемся его обновить до актуальной версии Android.

  1. Установите программу Torque из PlayMarket
  2. Подключите ELM327 Bluetooth в диагностический адаптер вашего авто
  3. Включите зажигание или заведите мотор, при этом на ELM327 Bluetooth должны загореться индикаторы
  4. Заходим в настройки Android
    Инструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android
  5. Заходим в настройки беспроводных сетей
    Инструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android
  6. Включаем Bluetooth и жмем кнопку «Настройки Bluetooth»
    Инструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android
  7. Жмем кнопку «Поиск устройств»
    Инструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android
  8. Нажимаем на найденный адаптер. Варианты названий ELM327 Bluetooth — OBD-II, avto diag, CHX.
    Инструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android
  9. Коды сопряжения обычно: 1234 или 0000 или 6789
    Инструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android
  10. Если код подошел и все хорошо, увидим надпись «Сопряжено, но не подключено». На этом настройка Bluetooth закончена
    Инструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android
  11. Запускаем ранее установленную программу Torque
    Инструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android
  12. После запуска программы Torque видим, что единственный прибор на главном экране программы НЕАКТИВЕН
    Инструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android
  13. Нажимаем на смартфоне кнопку «Меню» и заходим в «Настройки». В настройках выбираем пункт «OBD2 настройки адаптера»
    Инструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android
  14. Жмем «Тип соединения»
    Инструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android
  15. Выбираем «Bluetooth»
    Инструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android
  16. Жмем «Выберите устройство Bluetooth»
    Инструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android
  17. Выбираем то устройство, с которым установили сопряжение в пункте 10. На этом настройка программы Torque завершена. Возвращаемся на главный экран программыИнструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android
  18. Жмем «Adapter Status»
    Инструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android
  19. Наблюдаем процесс установления связи с адаптером и ЭБУ
    Инструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android
  20. Ждем пока не появятся 4 зеленые галочки. Если хотя бы одна галочка не появилась — значит вы что то сделали не так. Повторите инструкцию с пункта 2
    Инструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android
  21. Выходим на главный экран программы и видим, что основной прибор стал активным и показывает текущие обороты двигателя. Для просмотра других приборов жмем «Realtime Information»
    Инструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android
  22. Получаем несколько экранов с приборами. Если нажать на прибор или пустое место на экране, то можно будет добавитьудалить прибор
    Инструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android
Код ошибки:  MotorData :: База данных по диагностике и ремонту автомобилей

Инструкция по установке torque pro

Выбор сделали, все купили, приложение скачали. Есть бесплатная облегченная версия Torque. Она тоже подходит для выполнения основных задач (считка и сброс ошибок с ЭБУ), но полная версия, Torque pro, конечно же, предпочтительнее.

Теперь необходимо в диагностический разъем OBD2 вашего автомобиля вставить адаптер, а к нему подсоединить устройство (планшет или сматфон). Для описания порядка действий, возьмем, как пример Bluetooth адаптер.

— активизировать его в устройстве

— не заводя мотор, включить зажигание

— в настройках выбираем OBD2, жмем на строчку адаптера. Необходимо занести код из документов на адаптер

— открывают приложение, в котором должен высвечивается значок виде авто. Сопряжение состоялось.

Одной из привилегий этого приложения является возможность настроить его работу под свои капризы.

В первый раз, при запуске, всплывет окно с предложением разрешить использование GPS. Нужно разрешить, он понадобится в дальнейшем. На экран выведены: панель управления, иконка Check Engine (ошибки из ЭБУ автомобиля), иконка кодов и их расшифровки, карта, значок GPS (покажет место расположения машины, скорость, пройденный путь).

К положительным качествам приложения Torque pro относятся:

— любое устройство на Андроид совместимо с ней

— экономит время и деньги за счет самостоятельной диагностики

— очень много функций

— можно использовать как видеорегистратор.

К незначительным недостаткам программы относятся:

— нужно дополнительное оборудование

— быстро сажает аккумулятор

— применима не для всех марок авто.

Через строку меню «добавить экран» настраиваем под удобный формат все экраны (семь экранов).

Для начала, нужно создать профиль. Найти кнопку «настроить профиль», в открывшемся списке заполнить строки. Вводятся параметры машины (объем, массу, литраж бака, уровень и цену горючего на данный момент, самое верхнее показание тахометра) и выбирается любое имя профиля.

Данные на машину вводить точные, как прописано в паспорте. Их программа будет учитывать при некоторых расчетах. Еще в профиле указывают предпочтительный протокол и вид адаптера.

Как добавить набор pid (пид)

Почитать об этом более подробно можно здесь.

  1. Скачиваем нужный набор PID.
  2. Создаем в папке с программой «.torque» новую папку «extendedpids»
  3. Помещаем в нее скачанный файл.
  4. Заходим в «Настройки», далее «Управление дополнительными PID», далее «Добавить набор» и выбираем скопированный ПИД-файл.

Настройка и установка Torque Pro с ELM327

Как добавить строку инициализации

Подробнее об этом можно почитать здесь.

Строка инициализации может понадобится, если ваша машина имеет нестандартный протокол OBDII. В этом случае программе требуются дополнительные команды инициализации блока управления, чтобы он вышел на связь. Строка инициализации посылается перед попыткой подключения.

  1. Берем строку инициализации для вашего ЭБУ.
  2. Заходим в редактор профиля автомобиля в программе Torque. Нажимаем кнопку «Show Advanced Settings»
  3. В самом низу находим «ELM327 строка пользовательской конфигурации» и прописываем нашу строку инициализации.
  4. Сохраняем профиль автомобиля.

Настройка и установка Torque Pro с ELM327

Теперь вы готовы для самостоятельной диагностики и контролю параметров своего автомобиля. Используйте функционал программы по-максимуму, добавляйте нужные приборы, записывайте поездки, тестируйте скорость автомобиля и расход бензина. Считывайте и стирайте ошибки «Check Engine».

Источник

Настройка приложения torque pro

Теперь переходим к настройкам  приложения. В левом углу экрана имеется шестерня, тап по ней откроет “Меню”, где и перейдем к настройкам. Здесь рассмотрим только необходимые пункты настроек.

Настройка профиля

Первым делом нужно настроить “Профиль”. Перейти для заполнения, редактирования профиля можно в верхнем правом углу экрана, тапнув на надпись.

Здесь необходимо заполнить некоторые параметры:

  • полную массу автомобиля (по паспорту)
  • тип топлива
  • объем топливного бака
  • уровень топлива
  • максимальное значение тахометра
  • можно еще и стоимость топлива
Код ошибки:  Чек Киа Рио: загорелся, горит, моргает, двигателя, как сбросить

Последний пункт “Коррекция экономичности” выставляется в процессе диагностики. Все эти данные будут учитываться приложением для некоторых подсчетов.

В конце имеется кнопка “SHOW ADVANCED SETTINGS” – расширенные настройки.

Здесь рекомендуется установить следующие значения.

  • Подключаться через указанный Blutooth (выбрать из списка)
  • предпочтительный протокол OBD (выбрать из списка)

Кнопкой “Сохранить” завершите настройку профиля.

Приложение для проверки штрафов ГИБДД

Видеорегистратор из смартфона на Андроид

Навигатор на смартфоне

Настройки адаптера obd

В этом пункте отметьте только первые три настройки

  • авто Вкл/Выкл Blutooth (при запуске программы произойдет автоматическое включение Blutooth и выключение после закрытия программы.
  • если ВТ был выключен ( как бы дублирует предыдущую)
  • быстрое подключение (здесь понятно без комментариев)

Обзор на карте

Здесь можно записывать и просматривать текущую и архивные поездки. Данные, получаемые с GPS воспроизводятся на картах Гугл в виде траектории поездки.

Панель приборов

В этом разделе я ничего не отмечал, но если держать программу в активном состоянии, поставьте первые две галочки. Рекомендовано для Андроид устройств.

  • Запустить Torque после перезагрузки
  • Delayed obd connection

Пиды (pid) для torque pro

Важный момент. Для каждого автомобиля имеется файл с набором дополнительных датчиков. В программе по умолчанию находится всего несколько моделей. Вам нужно найти и загрузить файл под ваш автомобиль.

Ссылки где поискать даю:

Torque Pro руссифицированный для Андроид на Google Play  Тут на 4PDA —Тут (халява)

PIDы (файлы) – Здесь

Смотрите, есть ли нужный вам PID в списке и забирайте одним файлом.Забрать

Плагины

Приложение работает за счет установленных плагинов список которых можно пополнить нажав соответствующую ссылку с названием в самом низу.

Произойдет переход на страницу с дополнительными плагинами. На мой взгляд, они могут подойти только продвинутому и фанатеющему от диагностики пользователю.

Подключение scan tool pro и torque pro

Для того чтобы приложение Torque Pro начало сбор данных необходимо:

1. Найти разъем диагностики автомобиля, подключить сканер. Обычно он находится под панелью приборов или под рулевым колесом. На некоторых моделях он выведен на центр панели, между водителем и пассажиром. После подключения на адаптере должен загореться светодиод.

2. Следующий этап, это подключение адаптера с телефоном. В этом шаге нужно включить Blutooth, активировать поиск. Как только, произойдет синхронизация в настройках смартфона появиться новое устройство OBDII.

Для старых прошивок 1.5 – 1.6, возможно, потребуется ввести пароль “0000”, “1234” или “6789”. В моем случае пароль не потребовался.

В дальнейшем эту процедуру проделывать не придется, после запуска приложения Torque, включится Blutooth и произойдет синхронизация устройств.

3. Повернув ключ зажигания (без запуска двигателя), переходите во вкладку на главной панели “Состояние адаптера”. Если все сделали правильно, то должны стоять четыре зеленых галочки.

  • Blutooth включен (на обоих устройствах)
  • связь с адаптером (устройства синхронизированы)
  • подключение к ЭБУ (соединение с компьютером)
  • счетчик ошибок

Но бывает и по-другому, когда одна из галочек не проставляется, чаще всего бывает отсутствие подключения к ЭБУ. Об этом говорилось выше, прошивка не видит компьютер.

Подключение и настройка elm327 к android устройству. torque pro

Еще никто не написал комментариев.

Приборная панель

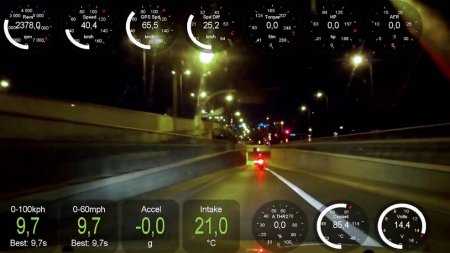

Это основная рабочая область приложения. Содержит приборы с показаниями датчиков автомобиля, в т.ч. в реальном времени. На приборную панель можно добавлять свои приборы с цифровой информацией, графиками или текстом.

Настройка и установка Torque Pro с ELM327

Чтобы добавить нужный вам прибор нужно:

  1. нажать кнопку «Добавить прибор»;
  2. выбрать тип прибора: шкала, график, цифровой дисплей, данные о топливе, GPS и другое;
  3. выбрать данные, которые будут отображаться на этом приборе: CO2, Давление, Температура, GPS, положение дроссельной заслонки и т.п.
  4. выбрать размер прибора: крошечный, маленький, средний, большой, очень большой.

Приборы можно настраивать, перемещать, удалять.

Проверка на ошибки

Для проверки наличия ошибок переходите с главной в “Считывание ошибок”, запускаете поиск. Через некоторое время приложение покажет результат.

Профили автомобилей

Под каждый автомобиль можно создавать свой профиль.

В нем указывается:

  • Название
  • Фотография
  • Тип кузова
  • Объем двигателя
  • Масса
  • Тип топлива
  • Объем бака
  • Максимальное значение тахометра
  • Цена топлива

Результаты испытаний

В этом разделе получаемые данные с датчиков автомобиля сравниваются с номинальными значениями.

Речь/предупреждения

В свою очередь, интересная настройка. Предупреждение голосом о некоторых важных моментах в работе двигателя (если эти функции поддерживаются компьютером).

  • низкая температура
  • уровень топлива
  • достижение двигателем рабочей температуры

Здесь также на усмотрение пользователя.

Сканер scan tool pro

Прежде чем приступить к разбору приложения Torque Pro хотелось бы немного зацепить само устройство Smart Scan Tool, так как их появилось в последнее время много и по цене имеют приличный разбег. Названия у них могут быть разные, но принцип работы один.

Код ошибки:  Использование диагностического адаптера ELS27 (с. 49) - Ford Focus 2

Не стремитесь покупать дешевые китайские адаптеры, которые предлагает Алиэкспресс. Огромная вероятность того, что оно не будет работать вообще. Берите, там, где есть гарантия и продавец несет ответственность за свой товар.

Оригинальное устройство Scan Tool Pro или Smart Scan Tool Pro должно иметь микроконтроллер от канадских производителей, то что продают в России и странах СНГ это преимущественно Китай. Отлично работает Корейская сборка (ссылки на них в тексте).

Основная масса устройств имеет более дешевый вариант микроконтроллера и различные прошивки, соответственно их стоимость низкая. Но я не хочу сказать, что они не будут работать. Они работают и довольно неплохо. Вам лишь остается подобрать то устройство, которое будет работать на вашем автомобиле, а может и не будет.

Есть информация, что считывание данных с компьютера автомобиля зависит от прошивки. И это действительно так. Приведу пример.

Моему автомобилю Шевроле Авео отлично подошло устройство с версией прошивки 2.1, но не захотело работать на автомобилях ВАЗ и Нисанн (на других моделях не пробовал).

Устройство с прошивкой 1.5 – 1.6 способно охватывать практически все модели автомобилей. Оригинальная прошивка, как утверждают производители, работает на любом автомобиле. В отличии от оригинала часть функций на “поддельных” устройствах утрачено, это не критично.

Стоимость устройства в первую очередь зависит от производителя и комплектации. Половина стоимости комплекта может тянуть поставляемый с устройством софт. Покупая комплект Smart Scan Tool Pro , мы тем самым обезопасим себя в плане синхронизации адаптера с устройством вывода данных, уж точно между собой они будут работать, как говорится “фирма гарантирует”.

Диагностика на компьютере с использованием программы Scan Master

Состояние адаптера

Показывает информацию о подключенном диагностическом адаптере и параметрах автомобиля.

Настройка и установка Torque Pro с ELM327

  • Связь с адаптером – да/нет
  • Подключение к ЭБУ – да/нет
  • Производитель адаптера
  • Версия адаптера
  • OBD протокол автомобиля
  • Доступные датчики

Считывание данных с помощью torque pro

Информация на экране высвечивается в трех формах: Dial, Display и в графическом формате. При выборе графики, можно увидеть не только нынешние данные, но и их изменения, что крайне важно. Количество доступных данных ограничивают возможности электронного блока управления вашего автомобиля.

Поступающие сведения подаются в трех размерах. В зависимости от величины дисплея. Для прокрутки предусмотрено меню на тапе самого элемента.

  1. Torque pro, как и его «легкая» версия, дают возможность вывести на экран смартфона, а затем и сбросить (обнулить), коды ошибок и их расшифровки с блока управления автомобиля. Команды для выполнения этих действий заложены в пункте «Actions» меню приложения. Бывает, что после устранения неполадки, попытка сбросить ошибки не приносит результатов, сброс не получается.
  2. Есть в приложении функция ведения журнала и отправки его облако, для дальнейшего изучения. Его путь – Меню — Пункт Toogle Logging. Журналы можно даже размещать в соцсетях.
  3. Можно провести дополнительную настройку, для оптимизации процесса. Команды для этого выбирают в пункте «дополнительно» основного меню (например, настроить на подключение адаптера через Wi-Fi, изменить фон, тему оформления, и т. д.).

Считывание ошибок

Здесь можно прочитать и сбросить ошибки «Check Engine». Сохранить и загрузить журнал ошибок, отправить информацию об ошибке по почте, в сообщении или другими способами. Произвести поиск ошибки в базе данных.

Управление предупреждениями

Этот пункт является дополнением предыдущего и осуществляет вывод на панель настроенные предупреждения

Установка

Настройка и установка Torque Pro с ELM327

  1. Скачиваем последнюю русскую версию torque.
  2. Нажимаем установить.
  3. На рабочем столе появляется ярлык приложения, установка программы закончена.

Установка и настройка torque pro для elm327

Привет всем. Многим пользователям приложения просто необходима инструкция Torque Pro на русском, но как таковой её не существует. Приходится довольствоваться найденными статьями тех, кто уже пользовался набрав небольшой опыт.

Для тех, кто впервые столкнулся с этим приложением поясню. Эта программа работает на всех устройствах оснащенных операционной системой Андроид помогая считывать параметры бортового компьютера автомобиля в паре с устройством типа Smart Scan Tool Pro, Elm327 и других. Используя эти две штучки можно самостоятельно провести диагностику автомобиля, при необходимости сбросить ошибку.

Функции

  • Отображение параметров двигателя в реальном времени
  • Чтение и сброс кодов неисправностей «Check Engine»
  • Сохранение логов поездки
  • Определение времени разгона: 0-60, 0-100 и др.
  • Установка собственных рабочих экранов с датчиками, выбираемыми на ваше усмотрение
  • Может помочь отремонтировать автомобиль без посещения автомастерской.
