Что представляет собой мультиплексор sdconnect doip?

Сканеры SDconnect DoIP для диагностики модели 222 S-класса имеют маркировку «SDconnect DoIP» на табличке модели мультиплексора (номер системы 170000 или выше). Мультиплексор SDconnect DoIP включает в себя Ethernet-коммутатор, который коммутирует сообщения TCP/IP в момент диагностики DoIP на стороне автомобиля.

Диагностический инструмент DoIP для Benz:

  • SD connect C4 оригинал (который будет модернизирован)
  • DoIP Xentry Connect C5, оригинальное устройство

Что такое кабель doip?

Кабель, который применяется при модернизации мультиплексора SD connect C4 для работы с DoIP.

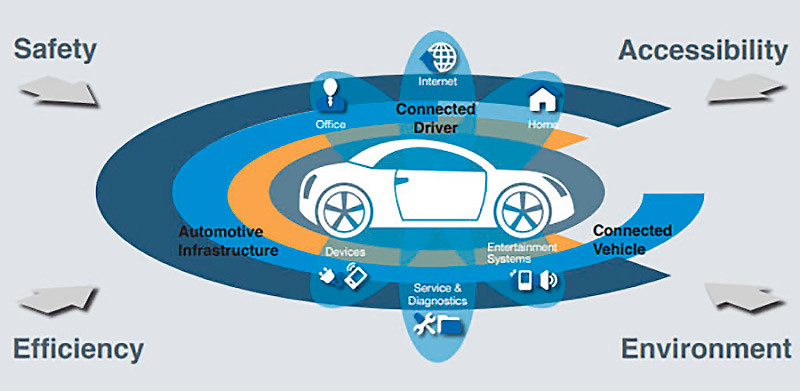

Почему doip применяется в автомобилях?

  • Расширение возможностей взаимодействия автомобиля с инфраструктурой (средой)
  • Системы помощи при вождении и информационно-развлекательные системы работают с огромными массивами данных.
  • Увеличиваются затраты времени на программирование флэш-памяти на производственных линиях и в послепродажном сервисе.

DoIP

– это высокопроизводительный и гибкий доступ к данным автомобиля

Что такое doip?


Если коротко и просто: «DoIP – это пакеты диагностических сообщений в форме Ethernet-фреймов (кадров) для обмена данными между диагностическим сканером и автомобилем».

  • DoIP – это стандартизированный диагностический протокол транспортного уровня согласно ISO 13400 (см. следующее замечание)
  • DoIP применяется в комбинации со стандартизированным диагностическим протоколом UDS (ISO 14229-5: UDSonIP)
  • Службы UDSonIP идентичны службам UDSonCAN
  • DoIP с Ethernet 100 Base-TX вместо CAN существенное увеличивают полосу пропускания
  • Доступ к автомобилям с DoIP выполняется с помощью отдельных штырьков существующего диагностического соединителя
  • DoIP обеспечивает простую интеграцию в разные структуры сети, даже в БЛВС (WLAN)

Замечание: ISO 13400

ISO 13400-1:2021 описывает общие случаи применения и сценарии обмена данными, которые поддерживаются коммуникационным стандартом интернет протокола автомобиля. В каждом случае применения осуществляется управление конкретными функциями коммуникационного интерфейса автомобиля, например, совместимостью в существующей компьютерной сети.

Обмен диагностической информацией по интернет-протоколу (DoIP) выполняется с помощью стандартизированного служебного интерфейса, как указано в ISO14229-2.

Описания в ISO 13400-1:2021 касаются различных решений на прикладном уровне, например:

расширенной диагностики автомобиля (диагностики, которая не является обязательной с точки зрения закона, диагностики систем, не связанных с выбросами);WWH-OBD (всемирно гармонизированная диагностика OBD), как указано в стандарте ISO 27145-2 и ISO 27145-3.

Mb star sd connect c5 xentry diagnostic wifi for benz multi language with v2021.12 320gb hdd full software technical support|engine analyzer| – aliexpress

Mercedes sd connect 4 автосканер дилерского уровня с поддержкой всех возможных функций.

Mercedes SD Connect 4 самый передовой диагностический прибор для всех транспортных средств автоконцерна Mercedes Benz, а так же его подразделений Smart и Maybach. Как выбрать качественный сканер SD Connect 4 читайте в нашей статье!

* Чтобы выпонить эти пункты нужен доступ к серверу Mercedes-Benz в онлайн-режиме. Покупается у нас отдельно.

Данный прибор SDconnect C4 made in Taiwan, высший класс A . Отличие от китайских клонов:

Mercedes sd connect c5 (xentry connect)

Сканер обладает солидным набором функций и может применяться для кодирования блоков и их адаптации, программирования и настройки всех систем автомобиля, а также сброса сервисных интервалов и других операций. По сути, автосканер Mercedes SD Connect C5 (xentry connect) представляет собой комплект из адаптера с разъемами автомобилей Mercades Benz и Smart и специализированного ПО для ноутбука или ПК. Имеется возможность подключить внешний экран при необходимости, что делает диагностику еще более удобной и наглядной.

Код ошибки:  Руководство по ремонту Suzuki Grand Vitara (Сузуки Гранд Витара) 1998-2005 г.в. 31.2.2 Система диагностики на борту(для автомобилей, оснащенных разъемом для монитора) |

В состав установленного по в полном/расширенном комплекте ( ноутбук/планшет) входит:

Xentry 07.2021 – диагностика новых и старых авто

DAS – прямой запуск (для ускорения диагностики)

HHT -WIN – программа диагностики предустановлена и работает со старыми авто до 2000-х годов, запуск из DAS_Xentry

WIS 05.2021 – Руководства по ремонту, электросхемы

EPC 05.2021 -Электронный каталог запчастей

StarFinder – Программное приложение по расположению электронных компонент и электрические схемы

Как модернизировать sdconnect c4 для диагностики doip?


Основным отличием между мультиплексорами с DoIP и не-DoIP является печатная плата с Ethernet-коммутатором (или без него).

Модернизация SDConnect C4 для работы с DoIP

Вам потребуется:Комплект деталей для модернизации SDConnect до DoIP: Дополнительная плата расширения DoIP, силовая плата и новый кабель DoIP.

Что было сделано:Корпус

  • Клавиатура заменена
  • Боковые металлические крышки заменены
  • Верхняя пластиковая крышка заменена
  • Батарея с датчиком и фиксатор батареи заменены
  • Полный комплект винтов заменен


Электроника

  • ЖК-панель заменена
  • SD-плата заменена
  • Панель соединителей заменена
  • LAN-соединитель заменен
  • Плата расширения DoIP установлена

Процессор

  • MPC процессор заменен C161 процессор заменен PIC заменен
  • Полный набор ОЗУ (6 чипов) заменен
  • Полный набор ПЗУ (4 чипа) заменен PHY LAN контроллер заменен
  • PCMCIA-слот заменен
  • 20-контактный дополнительный соединитель установлен
  • SD-слот установлен
  • Некоторые дополнительные доработки, перепайка контактов, очистка и др. выполнены

Плата реле

  • Can-дроссели установлены
  • Все конденсаторы заменены
  • Основные регуляторы мощности и индукторы заменены
  • Некоторые дополнительные доработки, перепайка контактов, очистка и др. выполнены

Все! Ваш мультиплексор SD connect C4 DoIP готов.

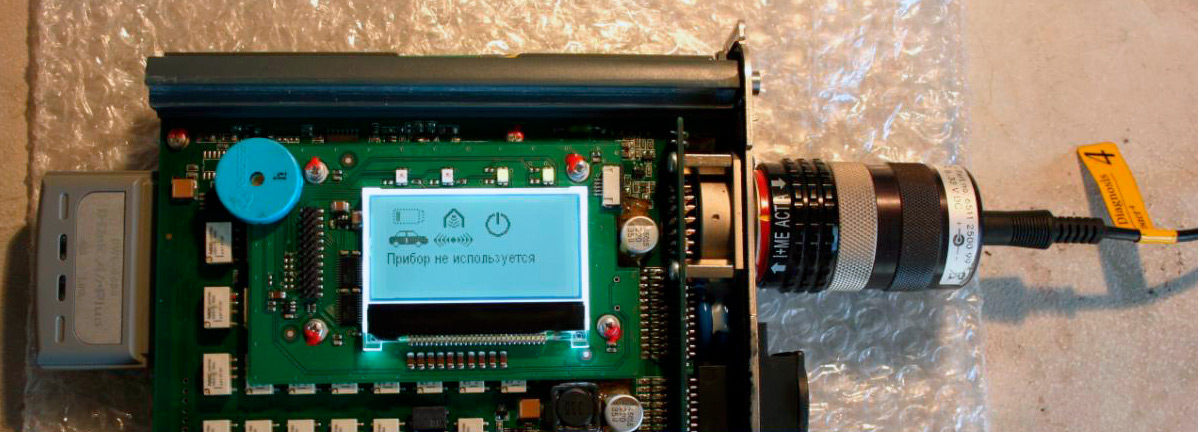

Модернизированный SD Connect DoIP

Обратите внимание, что вам потребуется опытный техник для модернизации печатной платы; иначе, вы можете повредить мультиплексор – помните о том, что вы работаете на свой страх и риск!Кроме того, вы можете пойти другим, более простым, путем, чтобы выполнить диагностику W222 DoIP: переходите на сканер Xentry Connect C5.

Каковы преимущества протокола doip?

  1. Передача огромных массивов информации
  2. Экономия времени при программировании флэш-памяти ЭБУ
  3. Экономичная технология ввиду отсутствия необходимости в диагностическом разъеме VCI
  4. Простая интеграция в IT-инфраструктуру
  5. Гибкость работы за счет стандартизированной коммуникации Интеграция с другими стандартами диагностики автомобиля Перспективная технология с широкими возможностями применения

Xentry connect C5 DoIP

Комплектация mercedes sd connect c5:

Состав комплектаЭконом
N35606
Базовый
N24493
Полный
на базе ПК
N26124
Расширеный
на базе планшетного РС
N27159
>
Стоимость, руб380004575171894101305
Мультиплексор Mercedes SD Connect C5 (xentry connect)
Сетевой кабель подключения к ПК через LAN порт (возможно приобрести отдельно)
Диагностический кабель 16pin ( OBD )
Диагностический кабель 38pin (возможно приобрести отдельно)
Диагностический кабель 14pin (возможно приобрести отдельно)
Универсальный диагностический кабель
Кейс для транспортировки
Уникальный серийный номер (адаптер не блокируется при обновлении и подключении к интернету)
Комплект АКБ
Карта Wi-Fi
Установка ПО

Готовый к работе ноутбук с установленным ПО

Celeron N3060 1.6GHz, 15.6″ HD LED AG Cam, 4GB DDR3L, 500GB, DVDRW, WiFi, BT

EVG7 Диагностический планшетный РС
1,8 ГГц, HDD 500 гб, 2 гб ОЗУ, сенсорный дисплей
Гарантийный срок, месяцев 3121818
Программирование ОграниченноеПолноеПолноеПолное
Поддержка 24 ВНетДаДаДа
Возможность блокировки прибора при обновлении ПОДаНетНетНет

Купить mercedes sd connect 4 для диагностики mercedes benz


1. Мне не приходилось использовать такое оборудование. Смогу ли я работать с «SD Connect 4» без наличия опыта?

Можете не беспокоиться об этом. Интерфейс программы прост и понятен для пользователя, так же по Вашему запросы мы вышлем видеоуроки по работе с данным прибором

2. Могу ли я приобрести прибор без ПО и скачать программы из интернета?

К сожалению, гарантировать работу прибора с ПО не нашей сборки мы не можем.

3. Какие программы входят в комплект ПО?

Код ошибки:  Где находится диагностический разъем нива шевроле

Наша сборка софта включает в себя:

Xentry, DAS, HHT-WIN, WIS / ASRA, EPC, StarFinder, SD Media, Vediamo
4. Какие автомобили поддерживает прибор кроме Mercedes?

В в функционал SD Connect 4 входят любые автомобили, грузовики и спецтехника с двигателями Mercedes. Например КАМАЗ и Mitsubishi. А так же дочерние компании MB такие как Smart и Maybach

5.Кто производитель прибора?

Производство находится в Прибалтике, на данный момент мы предлагаем лучшее качество из возможных. Именно поэтому мы даем гарантию 1 год

6.На каком языке программы?

Все программы включаю в себя поддержку множества языков таких как:Английский, Немецкий, Французский и

Руссккий
7. Почему в комплекте нету CD дисков с ПО?

Для этого есть несколько причин. Первая: объем программ составляет порядка 200Гб, что составит около 45 дисков. Вторая и самая главная причина состоит в том, что установка нашей сборки ПО достаточно сложный и трудоёмкий процесс. Чтобы не нагружать клиентов ненужными огромными инструкциями и не тратить Ваше время, установкой данных программ занимаются наши технические специалисты

Особенности полного комплекта sd connect c5 (xentry connect)

Взял и работай – Диагносту не нужно разбираться в тонкостях настройки и установки. Мы всё сделаем за вас.

Даёшь Новые, а не БУ – Мы предлагаем ноутбуки не с устаревшей архитектурой и бывшие в пользовании, а НОВЫЕ современные ноутбуки с операционной системой Win7 или выше

Стабильность – У нас устанавливаються стабильные версии программ на русском языке, не требующие активации через пару месяцев.

Беспроводная связь – Ноутбуки настроены на работу по WIFI сеть которой работает стабильно и не пропадает.

Быстрый запуск – Прямой запуск DAS значительно ускоряет запуск программы диагностики если не требуеться новый кузов или инженерные функции.

Прошивка – Все SD Connect имеют уникальную прошивку позволяющую обновлять ПО без опасности блокирования прибора.

Новые кузова – Работает со свежими кузовами, 204/207/208/212/222 с которым работа проходит только из Xentry.

Грузовые и коммерческая техника – В программе заложена работа с коммерческой техникой и грузовыми авто, а набор кабелей позволит подключиться даже к старым машинам.

Перечень поддерживаемых автомобилей:

  • все легковые Мерседес Бенц, включая люксовые Maybach и спортивные AMG
  • все грузовые и спецтехника производства Мерседес
  • автомобили Smart
  • микроавтобусы Sprinter, Viano и прочие
  • пассажирские автобусы Мерседес
  • спецтехника и грузовики с силовым агрегатом Мерседес, например МАЗ и Камаз
  • автобусы Setra

Основные функции и возможности программного обеспечения Xentry/DAS:

  • чтение, расшифровка, стирание кодов неисправностей из ВСЕХ электронных блоков автомобиля
  • отображение и запись параметров работы агрегатов
  • кодирование и дооснащение автомобилей
  • программирование блоков управления
  • выполнение сервисных процедур
  • адаптация узлов
  • многое другое

Программное обеспечение полностью на русском языке.

Поддерживаемые марки автомобилей:

Mercedes Benz

  • Грузовые автомобили: Actros963/4, Actros2,3, AtegoIII, AtegoII, AxorII, Eonic, Zetros, Actros, Atego Light, Atego Heavey, HPN M96, Atron, HPN M2000, SKL, FSK, Unimog U20, UGN, UHN и другие.
  • Легковые автомобили:
    A(176), A(169), A(168), B(246), B(245), CLC(117), C(204) C(203), C(202), 190(201), E(212), E(211), E(210), 124(124), S(222), S(221), S(220), S(140), S(126), E(207), CLK(209), CLK(208), CLS(218), CLS(219), CL(216), CL(215), CL(140) SLK(172), SLK(171), SLK(170), SL(231), SL(230), SL(129), SL(107), SLS(197), M(166), M(164), M(163), G(463), G(461), E(212), E(211), E(210), 124(124), S(222), S(221),S(220), S(140), CLK(209), CLK(208), CLS(218), CLS(219), CL(216), CL(215), CL(140), SLK(172), SL(231), SL(230), SL(129), SL(107),SLS(197), M(166), M(164), M(163), G(460), GL(164), GLK(204), R(251), SLR(199).
  • Автобусы:
    TRAVEGO, INTOURO, INTEGRO, CITARO, CAPACITY, CITO, TOURISMO, O350/O403, CONECTO, O404, O405-O408, Minibus, OC500, TOURO, TOURINO, MBC, MULITEGO, O500, O500/OH, OH, OH368, OF, OF384, LO, O400, и другие.
  • Smart: Все модели.

Предлагаемый нами мультиплексор высшего качества и имеет множество отличий от дешевых китайских аналогов, а именно:

В комплект входит ноутбук  Lenovo, Dell или их аналог, б/у в отличном внешнем и техническом состоянии.  Ноутбук полностью настроен и готов к работе. Установлен актуальный софт для работы с самыми новыми автомобилями.

Технические характеристики xentry connect c5:

  • процессор Celeron P4500 (38W TDP)
  • встроенный 256GB SSD
  • дисплей 128*64 пикселей
  • вес 1.9KG
  • Wi-Fi a/b/g/n2.4 5GHZ
Код ошибки:  Почему загорается значок двигателя в ниссан кашкай

Программное обеспечение может быть установлено практически на любой ноутбук или планшет с поддержкой Windows 7 или Windows 10.

Возможна продажа с настроенным ноутбуком. Программное обеспечение Xentry Connect сильно отличается от привычного XDOS.

Комплектация:

  • мультиплексор Xentry Connect C5
  • LAN кабель
  • OBD2 кабель

Если у вас возникают сомнения по поводу отличия нашего Xentry Connect C5 от других предложений, сравните платы нашего прибора от плат других.

Функциональные возможности

Считывание и удаление кодов ошибок;

Отображение описаний;

Отображение информации с тестируемых узлов, датчиков, модулей;

Передача данных в реальном времени;

Сброс на заводские настройки;

Адаптация блоков;

Активация исполнительных механизмов;

Установка аксессуаров с помощью MOST bus, D2B ring;

Кодирование ЭБУ всех типов кузовов, двигателей, приборных панелей, систем шасси и пр.;

Чип-тюнинг;

Прописывание дополнительных ключей;

И прочие функции официальных дилерских сканеров.

Mercedes sd connect compact 4 (русская версия): купить по выгодной цене от 34990 рублей в москве, россии и снг. характеристики, фото, отзывы – carmod

Описание Mercedes SD Connect Compact 4

Mercedes SD Connect Compact 4 – мультиплексор нового поколения для всех ныне существующих и последующих моделей грузовых, легковых и коммерческих транспортных средств Mercedes Benz, являющийся продолжением линейки Star Diagnosis.
По словам представителей компании, поддержка мультиплексоров старого поколения Star Diagnosis С3, начиная с версии DAS Xentry, прекращена в январе 2021. И это значит, что если вам нужно купить диагностическое оборудование, в т.ч. для новых моделей Mercedes, то ваш выбор это новый Mercedes SD Connect.
Устройство способно работать в сети как по LAN-кабелю, так и с использованием беспроводного стандарта связи Wi-Fi, что несомненно повышает удобство в работе со сканером.

Новая система SD Connect предлагает полную диагностику всех систем:

• Считывание, отображение описаний и стирание кодов неполадок.
• Отображение данных с любых датчиков, узлов, модулей в реальном времени.
• Активация исполнительных механизмов, сброс к заводским настройкам, адаптация.
• Кодирование блоков всех типов двигателей, кузовов, систем шасси, панелей приборов и т.д.
• Функция прописывания дополнительных ключей.
• Установка акссесуаров посредством MOST bus и D2B ring.
• Чип-тюнинг и множество других операций.

Поддержка систем:

• Все типы бензиновых и дизельных двигателей: LH2, LH1, V6, ME2.1, PMS, ME2.0, ME1.0, CDI 1-3, ME2.8, ME2.7, ECM, ERE, EVE, HFM.
• Коробки передач всех типов.
• Системы подушек безопасности всех типов.
• Все варианты модулей BAS и ESP.
• Все EIS системы.
• Контроль давления в шинах.
• Электронные модули UCP, LCP, PSE, OCP, ESA, DCM, SCM, OSB.
• Сигналы Acqusition, SAM всех типов и активационные модули.
• Система удаленного доступа в автомобиль.
• Панель инструментов и “ASSYST”, “ASSYST “.
• Парктроник.
• Командные модули MOST и D2B, включая все доп. модули, например, VCS, навигация, телефон, CD-чейнджер, телевизор.
• Система контроля пневматической и активной подвесок.
• Система кондиционерования и температурного контроля.
• Системы SEM (ML до 2000г.), DAS (ML с 2000г.), EAM, AAM.
• Системы Vario Roof, Roll Over и мягкая крыша.
• Различные модули до 1997 г. для 210, 202, 140 кузовов, например, KFB(CF), SKF(CCM), PSE, IFZ, системы авторизации.

Программное обеспечение
для Mercedes SD Connect Compact 4

Программное обеспечение для адаптера SD Connect Compact 4 (идет в комплектации с жестким диском).

Это программный комплекс, включающий в себя всё необходимое:

1. DAS – Диагностический ассистент, предназначенный для диагностики, программирования и кодирования электронных блоков MB с 2001 по 2021 годы.
В нашем решение реализован прямой запуск DAS и оффлайн программирование блоков, не требующее доступа в интернет.

2. Xentry 2021 – Диагностический ассистент, предназначенный для диагностики, программирования и кодирования электронных блоков автомобилей MB начиная с 2021 года выпуска.

3. Программа Mercedes-Benz WIS/ASRA 2021 содержит полную информацию по ремонту (описания операций, электросхемы), обслуживанию и нормо-часам (ASRA) всех автомобилей марки Mercedes-Benz. Программа содержит подробную информацию по ремонту всех агрегатов, электрики, мотора и коробок передач транспортных средств марок Mercedes-Benz, Maybach, Smart.

4. EPC 11/2021 – Электронный каталог оригинальных запчастей.

5. Starfinder 2021 – Электрические схемы автомобилей MB.

Оцените статью
OBD
Добавить комментарий

Adblock
detector
