описание автомобиля Волга ГАЗ 31105
руководство технического обслуживания и ремонта
раздел 2
система управления двигателем ЗМЗ 406
Волга ГАЗ 31105

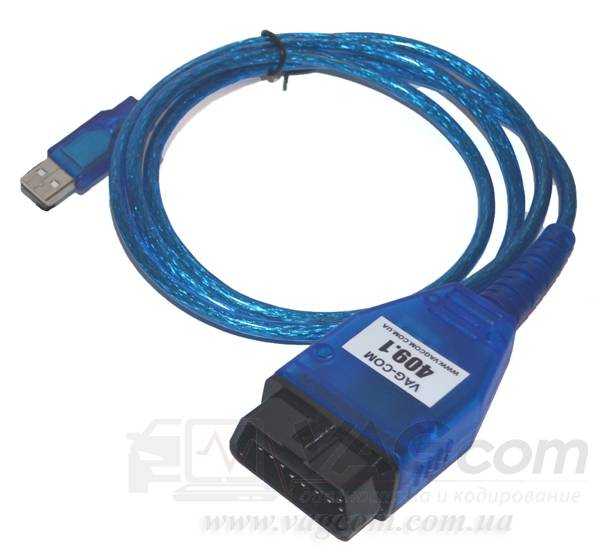

| На автомобилях Волга ГАЗ 31105 установлен электронный блок управления двигателем ЗМЗ 406 (ЭБУ) в процессе работы непрерывно самодиагностирует систему управления двигателем. Также ЭБУ может выводить диагностическую информацию, хранящуюся в его памяти, работать с диагностическим оборудованием и удалять всю хранящуюся в памяти (ОЗУ) информацию. Режим самодиагностики — основной режим — электронный блок управления двигателем постоянно контролирует большинство входящих и выходящих сигналов. Этот режим активируется после включения зажигания. О неисправностях, которые появляются и исчезают, блок информирует коротким (около 0,5 сек) включением контрольной лампы СУД. При этом коды неисправностей двигателя, появляющиеся чаще одного раза в две минуты заносятся в память электронного блока. Коды неисправностей двигателя, которые не появятся в течение двух часов, | будут стерты из памяти. О неисправности, которая постоянно присутствует в системе, информирует постоянно горящая контрольная лампа СУД. Режим вывода диагностической информации — электронный блок с помощью контрольной лампы отображает коды неисправностей двигателя, зафиксированные и сохраненные в памяти. Каждой неисправности соответствует двух или трехзначный световой код (см. таблицу «Коды неисправностей системы управления двигателем»). Каждой цифре кода соответствует серия коротких (по 0,5 сек) вспышек лампы. Между сериями следует пауза (около 1,5 сек). После того как все цифры одного кода переданы (2 или 3 серии вспышек, в зависимости от того двух или трехзначный код), следует длинная (около 4 сек) пауза. Например, неисправность под кодом «131» будет передана в следующей последовательности: одно короткое включение, короткая пауза, три коротких включения, короткая пауза, | одно короткое включение, длинная пауза. Код каждой неисправности повторяется трижды. Режим работы с диагностическим оборудованием — к колодке диагностического разъема подключают специальный тестер DST-2m или аналогичный прибор. Режим предназначен для более полной проверки системы управления двигателем. Такую работу могут провести только специалисты, располагающие необходимым оборудованием. Режим удаления кодов неисправностей — коды неисправностей стираются из памяти электронного блока управления двигателем (ОЗУ). Для этого снимают клемму провода с вывода аккумуляторной батареи не менее 15 сек. При отключении аккумуляторной батареи вся информация о неисправностях и настройках системы, хранящаяся в ОЗУ, будет утеряна. Это не оказывает влияния на работу двигателя в дальнейшем. |
Коды неисправностей системы управления двигателем ЗМЗ 406 на автомобиле Волга ГАЗ 31105
| Неисправность | Код |
| Режим начала диагностики (работоспособность самодиагностики) | 12 |
| Низкий уровень сигнала с датчика массового расхода воздуха | 13 |
| Высокий уровень сигнала с датчика массового расхода воздуха | 14 |
| Низкий уровень сигнала с датчика температуры воздуха (короткое замыкание) | 17 |
| Высокий уровень сигнала с датчика температуры воздуха (обрыв в цепи) | 18 |
| Низкий уровень сигнала с датчика охлаждающей жидкости (короткое замыкание в цепи) | 21 |
| Высокий уровень сигнала с датчика охлаждающей жидкости (обрыв, плохой контакт в цепи) | 22 |
| Низкий уровень сигнала с датчика положения дроссельной заслонки (короткое замыкание в цепи) | 23 |
| Высокий уровень сигнала с датчика положения дроссельной заслонки (обрыв, плохой контакт в цепи) | 24 |
| Низкое напряжение бортовой сети автомобиля | 25 |
| Высокое напряжение бортовой сети автомобиля | 26 |
| Неисправность в цепи датчика детонации | 41 |
| Неисправность блока управления | 51 |
| Неисправность блока управления | 52 |
| Неисправность датчика синхронизации | 53 |
| Неисправность датчика положения распредвала | 54 |
| Неисправность блока управления | 61 |
| Неисправность оперативной памяти (ОЗУ) блока управления | 62 |
| Неисправность постоянной памяти (ПЗУ) блока управления | 63 |
| Неисправность при чтении энергонезависимой памяти блока | 64 |
| Неисправность при записи в энергонезависимую память | 65 |
| Низкая частота вращения коленвала на холостом ходу | 71 |
| Высокая частота вращения коленвала на холостом ходу | 72 |
| Максимальное смещение УОЗ* при регулировании по детонации в 1-м цилиндре | 81 |
| Максимальное смещение УОЗ* при регулировании по детонации во 2-м цилиндре | 82 |
| Максимальное смещение УОЗ* при регулировании по детонации в 3-м цилиндре | 83 |
| Максимальное смещение УОЗ* при регулировании по детонации в 4-м цилиндре | 84 |
| Неисправность в цепи зажигания 1-го цилиндра | 91 |
| Неисправность в цепи зажигания 2-го цилиндра | 92 |
| Неисправность в цепи зажигания 3-го цилиндра | 93 |
| Неисправность в цепи зажигания 4-го цилиндра | 94 |
| Неисправность форсунки 1-го цилиндра (короткое замыкание в цепи) | 131 |
| Неисправность форсунки 1-го цилиндра (обрыв в цепи) | 132 |
| Неисправность форсунки 1-го цилиндра (короткое замыкание на «массу») | 133 |
| Неисправность форсунки 2-го цилиндра (короткое замыкание в цепи) | 134 |
| Неисправность форсунки 2-го цилиндра (обрыв в цепи) | 135 |
| Неисправность форсунки 2-го цилиндра (короткое замыкание на «массу») | 136 |
| Неисправность форсунки 3-го цилиндра (короткое замыкание в цепи) | 137 |
| Неисправность форсунки 3-го цилиндра (обрыв в цепи) | 138 |
| Неисправность форсунки 3-го цилиндра (короткое замыкание на «массу») | 139 |
| Неисправность форсунки 4-го цилиндра (короткое замыкание в цепи) | 141 |
| Неисправность форсунки 4-го цилиндра (обрыв в цепи) | 142 |
| Неисправность форсунки 4-го цилиндра (короткое замыкание на «массу») | 143 |
| Неисправность обмотки 1 РХХ** (короткое замыкание в цепи) | 161 |
| Неисправность обмотки 1 РХХ** (обрыв) | 162 |
| Неисправность обмотки 1 РХХ** (короткое замыкание на «массу») | 163 |
| Неисправность обмотки 2 РХХ** (короткое замыкание в цепи) | 164 |
| Неисправность обмотки 2 РХХ** (обрыв) | 165 |
| Неисправность обмотки 2 РХХ** (короткое замыкание на «массу») | 166 |
| Неисправность цепи реле топливного насоса (короткое замыкание в цепи) | 167 |
| Неисправность цепи реле топливного насоса (обрыв) | 168 |
| Неисправность цепи реле топливного насоса (короткое замыкание на «массу») | 169 |
| Неисправность цепи главного реле (короткое замыкание в цепи)*** | 177 |
| Неисправность цепи главного реле (обрыв)* | 178 |
| Неисправность цепи главного реле (короткое замыкание на «массу»)*** | 179 |
| Короткое замыкание в цепи контрольной лампы СУД*** | 181 |
| Обрыв цепи контрольной лампы СУД*** | 182 |
| Короткое замыкание на «массу» в цепи контрольной лампы СУД*** | 183 |
* У03 — угол опережения зажигания. ** РХХ — регулятор холостого хода. *** Проверяется внешним диагностическим оборудованием.
марки автомобилей
При использовании материалов сайта активная ссылка на car-exotic.com обязательна!
Схема электрооборудования
Схема электрооборудования автомобиля и двигателя ЗМЗ 406 достаточно простая, особенно, когда имеется полная расшифровка всех обозначений. Рассмотрим, схему электросистемы, а также расшифровку основных технических обозначений:
Условные обозначения к электросхемам ГАЗ 31105 с двигателем 406
- А9 — Модуль погружного насоса (ЗМЗ- 40621)
- 81 — Датчик указателя давления масла
- 82 — Датчик сигнализатора аварийного падения давления масла
- 87 — Датчик указателя температуры охлаждающей жидкости
- 88 — Датчик сигнализатора перегрева охлаждающей жидкости
- В12 — Датчик указателя уровня топлива
- В20 — Датчик включения электровентилятора
- В46 — Датчик спидометра
- В64 — Датчик температуры воздуха во впускном трубопроводе (ЗМЗ-4062)
- 867 — Датчик аварийного падения уровня тормозной жидкости
- 868 — Датчик-распределитель зажигания (ЗМЗ-402)
- В70 — Датчик температуры охлаждающей жидкости системы управления двигателем
(ЗМЗ-4062)
- 874 — Датчик частоты вращения и синхронизации (ЗМЗ-4062)
- 875 — Датчик расхода воздуха (ЗМЗ-4062)
- 876 — Датчик положения воздушной дроссельной заслонки (ЗМЗ-4062)
- В83 — Антиобледенитель
- 891 — Датчик фазы (ЗМЗ-4062)
- 892 — Датчик детонации (ЗМЗ-4062)
- 893 — Датчик сигнализатора прикрытия воздушной заслонки карбюратора (ЗМЗ- 402)
- В95 — Датчик давления
- D4 — Блок управления ЭПХХ (ЗМЗ-402)
- D7 — Блок АБС
- D23 — Блок управления двигателем (ЗМЗ-4062)
- D29 — Блок управления замками дверей
- Е1 — Фара головного света левая
- Е2 — Фара головного света правая
- ЕЗ — Фара противотуманная левая
- Е4 — Фара противотуманная правая
- Е7 — Указатель поворота передний левый
- Е8 — Указатель поворота передний правый
- Е9 — Повторитель указателя поворота левый
- ЕЮ — Повторитель указателя поворота правый
- Е16 — Плафон
- Е27 — Фонарь задний левый
- Е28 — Фонарь задний правый
- ЕЗО, Е72 — Фонари освещения номерного знака
- Е31 — Фонарь противотуманный задний
- Е35 — Фонарь подкапотный
- Е59 — Прикуриватель
- Е61 — Фонарь багажника
- Е64 — Фонарь такси
- Е66 — Фонарь медицинского знака (ГАЗ- 310231)
- Е67 — Фара-искатель (ГАЗ-310231)
- Е68, Е69 — Плафоны салона (ГАЗ-310231)
- Е70 — Плафон двери задка (ГАЗ-310221)
- Е71 — Плафон освещения вещевого ящика
- Е80 — Дополнительный сигнал торможения
- Е81, Е82 — Фонари задние в крышке багажника
- F1- F4 — Свечи зажигания
- F30 — Предохранитель 10А кондиционера
- F36 — Предохранитель 25А в цепи фароочистителя
- F41 — Блок предохранителей левый
- F42 — Блок предохранителей правый
- F43 — Блок предохранителей в моторном отсеке
- G1 — Генератор
- G2 — Аккумуляторная батарея
- 1Н.Н2 — Сигнал звуковой
- Н7 — Сигнализатор аварийного падения давления масла
- Н8 — Сигнализатор перегрева охлаждающей жидкости
- Н16 — Сигнализатор правого поворота
- Н17 — Сигнализатор левого поворота
- Н19 — Сигнализатор минимального резерва топлива в баке
- Н20 — Сигнализатор дальнего света фар
- Н30 — Сигнализатор включения стояночного тормоза
- Н54 — Сигнализатор разряда аккумуляторной батареи
- Н56 — Сигнализатор аварийного падения уровня тормозной жидкости
- Н62, Н63 — Лампы габаритного света передние
- Н64, Н65 — Лампы головного света
- Н66 — Н69 — Лампы освещения приборов
- Н70, Н71 — Лампы заднего противотуманного света
- Н72, Н73 — Лампы света заднего хода
- Н74, Н75 — Лампы сигнала торможения
- Н76, Н77 — Лампы заднего габаритного света
- Н78, Н79 — Лампы задних указателей поворота
- Н80 — Сигнализатор габаритного света
- Н81 — Сигнализатор-дублёр
- Н91 — Сигнализатор системы управления двигателем (ЗМЗ-4062)
- Н92 — Сигнализатор прикрытия воздушной заслонки карбюратора (ЗМЗ-402)
- Н97 — Сигнализатор обогрева сидений
- Н98, Н99 — Лампы ближнего света
- Н100, Н101 — Лампа дальнего света
- Н102, Н103 — Лампа указателя поворота передняя
- К1 — Реле стартера
- КЗ — Реле стеклоочистителя
- К6 — Реле режимов кондиционера
- К7 — Реле звукового сигнала
- К9 — Реле электробензонасоса (ЗМЗ-4062)
- К12 — Прерыватель указателей поворота
- К13 — Прерыватель сигнализатора стояночного тормоза
- К18 — Реле дальнего света
- К19 — Реле ближнего света
- К20 — Реле противотуманных фар
- К30 — Реле фароочистителя (ГАЗ-3102)
- К36 — Реле электровентилятора
- К40 — Реле фар
- К42 — Реле обогрева заднего стекла
- К46 — Реле системы управления двигателем
(ЗМЗ-4062)
- К52 — Реле проверки сигнализаторов комбинации приборов
- К54 — Реле обогрева сидений
- К56 — Реле кондиционера
- К57 — Реле муфты компрессора
- К71 — Реле задних противотуманных фонарей
- К72 — Реле системы ЭПХХ (ЗМЗ-402)
- M1 — Стартер
- М2 — Электродвигатель вентилятора отопителя
- М3 — Электровентилятор системы охлаждения (ЗМЗ-4062)
- М4 — Электродвигатель стеклоочистителя
- М5 — Электронасос стеклоомывателя
- М6 — Электробензонасос (ЗМЗ-4062)
- М15 — Электродвигатель фароочистителя (ГАЗ-3102)
- М19 — Электродвигатель антенны
- М20 — Электродвигатель заднего отопителя
(ГАЗ-310231)
- М24 — Зеркало заднего вида правое
- М25 — Зеркало заднего вида левое
- М26, М29 — Электродвигатель стеклоподъёмника
- МЗЗ — Электровентилятор климатической установки
- М38, М39 — Электропривод корректора фар
- М40 — Электровентилятор конденсатора кондиционера
- М50-М53 — Моторедуктор запора дверей
- Р1 — Спидометр
- Р2 — Комбинация приборов
- РЗ — Тахометр
- Р5 — Указатель напряжения
- Р6 — Указатель температуры охлаждающей жидкости
- Р7 — Указатель давления масла
- Р8 — Указатель уровня топлива
- R1-R4 — Помехоподавительные резисторы (ЗМЗ-402)
- R12 — Резистор добавочный электродвигателя вентилятора отопителя
- R13 — Резистор добавочный электродвигателя вентилятора заднего отопителя (ГАЗ-310231)
- R14 — Нагревательный элемент заднего стекла
- R17, R18 — Элементы обогрева сиденья
- R25, R26 — Электрообогревные жиклеры стеклоомывателя
- R28 — Резистор кондиционера
- S1 — Выключатель зажигания
- S5 — Выключатель аварийной сигнализации
- S6 — Переключатель вентилятора отопителя
- S9 — Переключатель указателей поворота
- S12 — Переключатель стеклоочистителя
- S15 — Выключатель нагревательных элементов зеркал заднего вида
- S18 — Выключатель заднего противотуманного света
- S19 — Выключатель противотуманных фар
- S29 — Выключатель света заднего хода
- S30 — Выключатель сигнала торможения
- S36 — Выключатель звукового сигнала
- S39 — Центральный переключатель света
- S50 — Переключатель управления зеркал
- S52 — Выключатель сигнализатора стояночного тормоза
- S54 — Выключатель проверки сигнализаторов комбинации приборов
- S61 — Переключатель обогрева заднего стекла
- S63 — Переключатель антенны
- S70, S71 — Выключатели плафона дверные
- S72 — Выключатель системы ЭПХХ (ЗМЗ-402)
- S73 — Выключатель вентилятора заднего отопителя (ГАЗ-310231)
- S75 — Выключатель фары-искателя (ГАЗ-310231)
- S76 — Выключатель плафонов салона (ГАЗ-310231)
- S77 — Выключатель плафона вещевого ящика
- S81-S84 — Выключатель стеклоподъёмников
- S91, S92 — Выключатели обогрева сиденья
- S109 — Выключатель обогрева жиклеров стеклоомывателя
- S116 — Переключатель электрокорректора фар
- S117 — Переключатель электровентилятора климатической установки
- S118 — Выключатель кондиционера
- S131 — Выключатель сигнализатора прикрытия воздушной заслонки карбюратора (ЗМЗ-402)
- Т1,Т4 — Катушки зажигания
- U2 — Магнитола
- VI — Регулятор напряжения (ЗМЗ-402)
- V2 — Коммутатор транзисторный (ЗМЗ-402)
- XI — Штепсельная розетка (ГАЗ-310231)
- Х51 — Разъём диагностики (ЗМЗ-4062)
- Х52 — Соединитель
- Y3 — Электромагнитный клапан ЭПХХ (ЗМЗ-402)
- Y19-Y22 — Форсунки (ЗМЗ-4062)
- Y23 — Регулятор холостого хода (ЗМЗ-4062)
- Y27 — Муфта компрессора кондиционера
